Как сделать надежное резьбовое соединение труб своими руками? Обзор и Советы

Как правильно соединять пластиковые трубы через пластиковые фитинги

Чтобы получить качественное соединение пластмассовых труб через пластиковые фитинги, советую придерживаться в работе следующих правил:

Срез на трубе нужно делать ровным, под углом 90° к ее оси.
Конец детали должен быть тщательно зачищен от заусениц и грязи.
Обязательно снять фаску на торце, чтобы исключить риск задирания материала.
На поверхности трубы наносят метку, дальше которой торец фитинга не должен заходить.
Детали легче входят друг в друга, если конец трубы будет обработан жидким мылом.
Нельзя проворачивать изделие, вставленное в фитинг

В противном случае возможно нарушение структуры материала и образование на их поверхности волн.
Вводить пластиковую трубу в фитинг нужно до упора, особенно армированную алюминиевой фольгой.
Затягивать гайку нужно с осторожностью, чтобы не перетянуть формируемое соединение.

Соответствие диаметров стальных и полипропиленовых труб (таблица)

Когда выполняется замена старого трубопровода, уделяется повышенное внимание соотношению диаметров металлических и полипропиленовых труб. Ведь наружный диаметр полимерного трубопроката может составлять 16-110 мм

При этом иметь разную толщину стенки.

В то же время стальной трубопрокат изготавливается с другим наружным сечением при одинаковом с ПП трубами внутреннем диаметре.

Стоит также знать, что в маркировке полимерной продукции не указывается внутренний диаметр. Однако его вычислить несложно, когда известно наружное сечение и толщина стенки. Разница этих величин будет соответствовать искомому значению.

При замене старой инженерной коммуникации из стали на полипропиленовую систему важно учитывать следующее:

• У металлических труб для водопровода и газовых сетей внутренняя поверхность не является идеально гладкой, что уменьшает пропускную способность.
• Трубный прокат из металла выпускается в облегченном и усиленном варианте. Каждый такой вид труб отличается толщиной стенки. Другими словами, при одинаковом сечении по наружной кромке у трубной продукции будет разный внутренний диаметр. Именно его учитывают, когда проводится замена инженерной сети.
• Металлические и ПП трубы создаются по разным ГОСТ. Поэтому для выбора полимерного трубопроката нужно знать все характеристики пластиковой продукции.

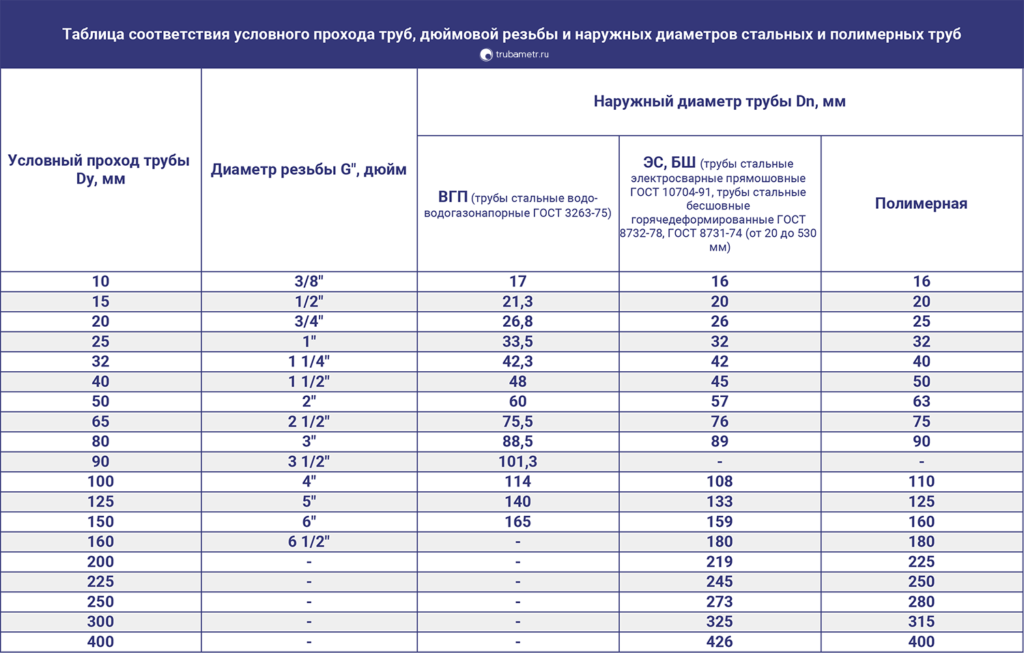

Таблица соответствия диаметров полипропиленовых труб и стальных

Достоинства и недостатки Гебо-муфты

Простота монтажа, оригинальная конструкция соединительного элемента, отсутствие внутренних напряжений и усталости материала, многопрофильность применения, а при покупке вам выдают паспорт на деталь – это положительные стороны использования безрезьбового соединения муфтой Гебо. А также такие муфты обладают высоким сопротивлением на растяжение и сжатие. Существует возможность соединять трубы, которые лежат не на одной оси, возможный угол отклонения до 3°. Но все же главным преимуществом перед другими соединительными элементами является срок эксплуатации. Фитинг Гебо можно использовать от 10 лет и вплоть до 50.

К недостаткам следует отнести одноразовость использования, в противном случае вам придется докупать уплотнительные подкладки и зажимные кольца. На различных форумах пользователи муфт Гебо пишут, что в последнее время на рынке появились подделки, которые не обеспечивают надежность соединения. Подделки продаются без паспорта.

Как и чем герметизируют стыки труб

Виды уплотнителей, способы герметизации

Чтобы предотвратить утечку рабочей среды трубопровода необходимо качественно герметизировать трубные скручивания.

При резьбовом соединении стальных труб в качестве уплотнителей используют:

• прокладку. Этот способ уплотнения резьбового соединения требует относительно толстых торцевых трубных срезов. Наличие ровных трубных торцов никогда не сможет обеспечить герметичность. При использовании резиновой или пластиковой прокладки эта проблема успешно решается. Данный вариант – идеальный в случае сочленения с помощью гайки накидного типа;
• подмотку. Материалами могут служить льняные пряди, полимерные нити, ФУМ ленты в комплексе затвердевающими герметиками, красками, пастами.

При монтаже пластиковых стояков применяют способ герметизации, основанный на деформационных свойствах материала. Сущность этого метода состоит в том, что пластиковую трубу с наличием внешней резьбы вкручивают в стояк с внутренней резьбой. Пластик во время деформации способствует отличному заполнению промежуточного пространства, исключая появление зазоров.

Когда речь идет о трубопроводных конструкциях с высоким давлением, то цилиндрические резьбовые соединения труб здесь – не совсем уместны. В таких случаях используется соединение конического типа. Принцип присоединения заключается в том, что при вкручивании наблюдается плотное прижимание труб до такой меры, пока полностью не исчезнет зазор.

Материалы для уплотнения стыков

Чтобы стык был непроницаемым, в качестве уплотнителей используют:

• лён (паклю);
• асбест;
• ФУМ ленту;
• натуральную олифу;
• белила;
• сурик;
• графитную смазку и др.

Надежным уплотнителем при скручивании стальных труб на резьбе является льняная прядь, пропитанная суриком или белилами. Такое соединение отличается простотой монтажа, надежностью в плане герметизации. Уплотнитель используется очень давно, не теряет своей популярности и сегодня, несмотря на появление искусственных аналогов.

Для тех, у кого небольшой опыт работ по монтажу фитингов и труб, подсказываем, что ни в коем случае не применяйте лён без краски. На первых порах стык не будет пропускать влаги. Но пройдет несколько месяцев, льняные волокна намокнут, начнут разлагаться. Поэтому качество всех соединений ухудшится, а еще через месяц-другой – на стыке будет просачиваться вода.

Важно! Волокна необходимо тщательно пропитать суриком или белилами, чтобы не осталось ни одной сухой пряди. Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот

Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот. Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской

Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала. Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка

Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской. Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала

Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка.

Многие пользуются ФУМ лентой которая ничем не уступает старым традиционным материалам – пакле с краской.

Иногда в месте стыковки стояков отсутствует герметичность. Для устранения этого дефекта нужно заменить уплотняющий материал, а резьбовой участок очистить от грязи, остатков уплотнителя. После этого еще раз намотать льняную нить, ФУМ ленту или иной уплотнитель, собрать конструкцию.

В качестве дополнительных герметизаторов используют пасты, герметики химического происхождения, которые помогут усилить данный участок трубопровода.

С использованием муфт

Обыкновенная муфта для пластиковых трубопроводов — это достаточно простая по своему устройству деталь. Она состоит из:

• чугунного корпуса;
• двух гаек;
• прокладок из резины;
• четырёх металлических шайб.

Муфту можно найти в ближайшем магазине сантехники, либо, если есть определённые навыки и знания, сделать своими руками. При этом характеристики муфты должны строго соответствовать размерам соединяемых изделий. Обыкновенные муфты подойдут как для напорных пластиковых трубопроводов, так и для трубопроводов без напора. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.

В муфту для формирования соединения необходимо вставить концы труб так, чтобы они соприкасались в середине. Концы должны проходить через шайбы, прокладки и гайки. Потом надо плотно затянуть гайки, так, чтобы давление на прокладки оказалось достаточно сильным.

Стыковка пластиковых труб муфтой стопроцентно даёт герметичный шов даже без применения пайки. Но в определённых случаях, например, если труба имеет малую длину или примыкает непосредственно к полу (или иной горизонтальной поверхности), установить обыкновенную муфту не представляется возможным.

Для таких сложных случаев придумана зажимно-соединительная муфта. Как её использовать? Сначала нужно очистить край пластиковой трубы. Потом надо развинтить муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причём уплотнительное кольцо должно в итоге располагаться на расстоянии как минимум один сантиметр от края изделия.

Затем в торец пластиковой трубы нужно вставить сам корпус зажимно-соединительной муфты. А потом к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет прикрепить фитинг «американку» с подсоединённой к нему пластиковой трубой.

Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, придерживая свободной рукой трубу, к которой он прикреплён. Муфта должна оставаться неподвижной. Если же она движется, это означает, что была выбрана деталь не того размера

Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу

Если же она движется, это означает, что была выбрана деталь не того размера. Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу.

Применение ФУМ

ФУМ ленты и нити используют для герметизации резьбовых соединений горячего водоснабжения (ГВС), систем отопления (СО) и холодного водоснабжения (ХВС). Так же их используют при подключении газовых приборов к газопроводу.

Фторопласт – пластичный и крепкий материал с температурой плавления выше 400 градусов, стойкий к кислороду и агрессивным жидкостям. Нить и лента заполняют неровности резьбы и обеспечивают герметизацию стыка. Уплотнительные ФУМ ленты выпускают шириной 10-16 мм и толщиной 0,08-0,12 мм., ФУМ нити – диаметром 0,4-1,5 мм. При перепадах температур и вибрации ФУМ деформируются, и резьбовое соединение дает течь.

Толщина намотки ленты зависит от диаметра трубы и толщины ленты. Для труб диаметром до 20 мм наматывают 2-3 слоя ленты толщиной 0,12 или 1-1,5 слоя нити. Для труб диаметром до 40 мм наматывают 5-6 слоев или 2-3 слоя нити. Для труб диаметром свыше 40 мм наматывают 8 и больше слоев ленты или 5 и больше слоев нити. Для магистральных трубопроводов предпочтительней использовать ленты с силиконовыми мастиками.

Если резьба покрыта ржавчиной, толщину намотки увеличивают в два раза. Перед намоткой ленты резьбовое соединение очищают железной щеткой и продувают сжатым воздухом. Ленту и нить наматывают на трубу или резьбу фитинга в натяг с усилием 0,5-1 кг по часовой стрелке. Для уплотнения резьбовых соединений газовых приборов наматывают против часовой стрелки.

Наматывайте конусом от края соединения. Если после очистки от ржавчины на резьбе заметны ямы и повреждения, используйте другой уплотнитель. ФУМ используют для уплотнения неповрежденных резьбовых соединений.

Не используйте ФУМ для герметизации труб отопления. Перепады температур повредят ФУМ, соединение даст течь, и утечка воды или пара из системы отопления приведет к ожогам.

Используется ли ФУМ лента для герметизации труб парового и водяного отопления? Нет, опытные сантехники уплотняю такие соединения только льном (паклей) и герметиком.

Способы герметизации резьбовых соединений труб

Герметизация трубных соединений необходима для предотвращения утечек жидкостей и газов. Качественный герметик для резьбовых соединений водопровода позволит избежать протечек в будущем.

В случае резьбовых соединений герметизация может быть осуществлена несколькими способами:

• Использование прокладок. Для данного способа требуется достаточная толщина трубных срезов на торцах. Сами трубные торцы обычно не обеспечивают герметично сжатого соединения, но применение прокладок даёт возможность устранить эту проблему. В частности, данный вариант герметизации часто применяется в соединениях с накидной гайкой.
• Подмотки для резьбы. При таком способе резьба уплотняется посредством обвязки всевозможными обмоточными материалами: полимерными нитями и лентами, трубными компаундами и прочими видами затвердевающих герметиков, уплотняющими пастами и смазками, натуральными либо искусственными волокнами и т.д.
• Герметизация посредством деформации материалов. Такой вариант используется в пластиковых трубопроводах низкого давления, соединённых с помощью резьбы. Труба из пластика, снабжённая внешней резьбой, с упором вкручивается в другую, у которой резьба расположена внутри. При таком вкручивании пластик подвергается деформации и хорошо заполняет промежуточное резьбовое пространство, практически не оставляя зазоров.

Что же касается соединения трубопроводов высокого давления, то здесь обычно используется конический тип резьбовых трубных соединений. При таком способе по мере вкручивания одна труба прижимается к другой всё более и более плотно, почти не оставляя промежуточных зазоров между резьбовыми канавками. Тем не менее, дополнительная герметизация таким трубам всё-таки требуется, и здесь используются особо прочные разновидности синтетических герметиков.

Возможные ошибки

Открытые концы труб во время монтажа закрывают заглушками, а перед стыковкой их проверяют на предмет засорения. Так предотвращается попадание мусора внутрь трубопровода, который может вызвать повреждения сантехники или брак в ее работе.

Для пайки соединений пластиковых труб важно не допускать попадания на свариваемые участки грязи или воды – посторонние вещества снижают прочность стыка. Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению

Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга. Это улучшит условия обслуживания и ремонт сетей

Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению. Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга. Это улучшит условия обслуживания и ремонт сетей.

Как соединяют трубы без применения сварки и резьбы

Муфты и пресс-фитинги

Компрессионная муфта соединяет два хорошо выровненных участка трубопровода, в которых над местом стыка установлена щелевая коническая втулка, а над втулкой протянуты два фланца, так что они автоматически центрируют трубы и обеспечивают достаточное контактное давление.

Цанговый метод

Подойдёт для стыковки участков, имеющих небольшую глубину заделки, но невозможен, если смежные элементы — пластиковые. Для соединения применяют стандартную вставку, которая располагается вокруг соединяемых участков, после чего обжимается. Надёжный захват обеспечивается после не менее, чем двух полных оборотов цанги. Не рекомендуется для труб из нержавеющей стали. Наиболее известными система данного типа являются зажимы Speedfit.

Обжимная арматура

Как соединить металлическую трубу с пластиковой трубой без резьбы и сварки? Эффективной будет именно обжимная арматура. Она включает в себя две трубчатых детали, при этом одна выдвигается из смежного участка и отличается увеличенной длиной. Изделия не имеют внутреннего упора, и поэтому легко вставляются в труднодоступные места. Место стыка обжимается при помощи пресс-клещей, универсальность которых поддерживается сменными вставками. Поскольку упор выравнивания отсутствует, установщик должен тщательно измерить окончательное положение фитинга, чтобы убедиться в его правильном расположении.

Краб-системы для профильных труб

По принципу действия аналогичны обжимным муфтам, но применяются в основном при подключении систем отопления и кондиционирования, характеризуясь характерным внешним видом зажима. Существуют системы следующей конфигурации:

• Универсальные, для углового соединения трёх или четырёх труб;
• Т- или Х-образные, поперечное сечение скоб у которых соответствует наружному размеру;
• Для стыковки под произвольным углом.

Муфты Гебо

Для монтажа необходимо выполнить несколько переходов:

• Подготовить стык к монтажу элемента (прошлифовать стыки, убрать возможные заусенцы);
• Разобрать муфту;
• Надеть компоненты в такой последовательности: зажим, затягивающее кольцо, уплотнение. Свободный участок должен быть не короче 12…15 мм;
• Установить Gebo-муфту на подготовленный участок, после этого выполнить затягивание гайки;
• Те же операции проделать со смежной трубчатой деталью.

Ремонтно-монтажные обоймы

Выполняются в форме литых полумуфт, с внутренним диаметром, соответствующим внешнему размеру трубы. Внутри располагается уплотнительный элемент, материал которого должен соответствовать условиям эксплуатации стыка. После установки на соединяемый участок половинки обоймы равномерно стягиваются болтами. Здесь особенное значение имеет перпендикулярность торцевых элементов, поскольку от тангенциального смещения данный способ не спасает.

Применение хомутов

Соединение стальных труб хомутами используется преимущественно для негерметизированных трубчатых стыков, которые характерны для трубчатых перил, ограждений и т.п. С увеличением ширины хомута надёжность удержания деталей увеличивается. Лучше использовать универсальные хомуты.

Какой уплотнитель лучше выбрать для монтажа системы отопления

На сегодняшний день основными критериями выбора лучшей технологии герметизации резьбы в соединениях системы отопления выступает опыт и материалы, с которыми нужно работать.

Так, при работе с чугунными радиаторами и запорной арматурой для них лучшим вариантом выступает использование льняной пряди с сантехнической пастой или силиконовым жаростойким герметиком.

Для небольших по диаметру соединений до 25 мм из фирменных фитингов рекомендуется использовать ФУМ ленту или клеевой герметик.

Для установки кранов или подключения стальных, алюминиевых или биметаллических радиаторов можно использовать весь арсенал способов уплотнения соединений.Единственный момент, на который нужно обратить внимание, это на то, при монтаже медных трубопроводов необходимо внимательно изучить инструкцию к герметику, чтобы исключить несовместимость состава клея и цветного металла

Резьбовой герметик и герметизация

В местах, где соединяются элементы трубопровода может протекать жидкость, выходить газ. Чтобы обезопасить себя от таких ситуаций, осуществляют герметизацию резьбовых соединений труб резьбовым герметиком. Средство может быть различным на вид, но предназначение его одно – герметизировать стыки.

Тефлоновая лента

Среди множества уплотнительных материалов можно выделить:

• тефлоновую ленту, котора является самым простым герметиком;
• мастику или суриковую краску в комплексе с паклей. Этим уплотнителем пользуются несколько десятков лет, актуален он и сегодня;
• герметики, в состав которых входят специальные растворители.

Важно! Выбирайте качественный уплотнитель, который обеспечит надежное резьбовое соединение, что особенно важно при прокладке газовых труб. Важно! Работы с данным уплотнителем сопровождаются быстротой монтажа и максимальной аккуратностью

Вещество не поддается усадке и не загрязняет внутреннюю полость стояков

Важно! Работы с данным уплотнителем сопровождаются быстротой монтажа и максимальной аккуратностью. Вещество не поддается усадке и не загрязняет внутреннюю полость стояков

Работа с паклей сопровождается некоторыми неудобствами в виде загрязнений стояков, пола. Кроме того, она отличается сильной ползучестью, усадкой.

Как соединить без резьбы и сварочных работ

Дальше можно будет узнать, как соединить металлические трубы без сварки и резьбы. Говоря о соединении металлических трубопрокатов, этот способ обойти нельзя, ведь он пользуется большой популярностью при монтажных работах.

Речь пойдет о фланцевых соединениях. Чтобы его выполнить, берут специальные фитинги, которые получили название фланцы. Эти детали оснащают прокладкой из резины.  Сам стык выполняют в такой последовательности:

1. В зоне крепления производится срез. Его выполняют четко перпендикулярно, и при этом не должно быть заусениц. Торцевая фаска здесь не нужна.
2. На подготовленный срез одевают фланец.
3. После этого вставляется прокладка из резины, которая должна выходить на 10 см за края среза.
4. На прокладку одевают фланец. После этого он скрепляется с ответной частью фланца на второй металлической трубе.
5. Во время закручивания фланцев нельзя перетягивать болты.

Следующим вариантом соединения является муфтовое. Этот метод дает возможность произвести надежный, высокогерметичный стык.

Монтажные работы выполняются в такой последовательности:

1. Подготовленные к скреплению металлические трубы отрезают на концевых частях. Срез на них следует делать перпендикулярно и следить, чтобы он проходил ровно.
2. В область соединения прикладывают муфту. Центр соединительного элемента должен размещаться точно по зоне состыковки трубопроката.
3. На трубах маркером выполняют разметку, она будет указывать положение фитинга.
4. Смазкой из силикона покрывают конечные части соединения.
5. В соединительную деталь по показатель метки вставляют одну трубу. После чего, вторую выставляют в одну осевую линию с первой, и только после этого ее крепят с муфтой. Ориентиром при одевании будет проставленная маркером метка.

Смотрите видео

Сломался стояк ХВС? ставим Gebo!

Watch this video on YouTube

Полиэтилен

И тут популярностью пользуются два метода соединения.

Сварка

Как соединять полиэтиленовые водопроводные трубы торцевой сваркой?

1. Смежные элементы торцуются, центруются и прижимаются к зеркалу паяльника до оплавления.
2. После этого торцы прижимаются друг к другу и выдерживаются до застывания полиэтилена.
3. Грат (выступившая за пределы трубы часть шва) зачищается.

Торцевая сварка употребляется при соединении труб с толщиной стены от 4 мм и более. При громадном диаметре она требует применения механических либо гидравлических приспособлений.

Компрессионные фитинги

При соединении труб малых размеров употребляются пластиковые фитинги с резиновыми либо полиэтиленовыми уплотнителями.

Как соединить пластиковые трубы для водопровода самостоятельно с их помощью?

1. На трубу последовательно сгоняются накидная гайка, два кольцевой уплотнитель и упорных кольца.
2. После этого на ее торец надевается фитинг.
3. Уплотнитель смещается так, дабы он вошел в зазор между трубой и фитингом, по окончании чего поджимается упорными кольцами и зажимается гайкой. Инструмент не используется, гайка закручивается строго от руки.

Как открутить муфту на трубе отопления?

Skip to content

страница » Отопление » Монтаж системы отопления » Отопление без сварки труб: фитинги, резьбовое соединение, ремонтная обойма

Соединение труб при разводке системы отопления производится при помощи сварки (металлические) или паяльника (металлопластиковые). Это оптимальные методы, позволяющие добиться прочного контакта двух поверхностей без протечек. Однако существуют и альтернативные варианты: к ним относится резьбовое соединение, компрессионные фитинги, ремонтно-монтажные обоймы. В текущей статье рассмотрим, как провести отопление без сварки труб и использования специального инструмента.

Соединение металлических труб отопления без сварки

Наиболее быстрым способом соединение без применения сварки является компрессионный фитинг. Тем не менее, рассмотрим и другие методики: резьбовое соединение и установка ремонтно-монтажной обоймы. Последняя применяется как для стыковки, так и устранения протечек, возникших вследствие растрескивания металла.

Резьба

Создать резьбовое соединение получится только при условии свободного доступа к трубе, т.е. на этапе первично установки. В остальных случаях провести нарезку резьбы будет достаточно проблематично или невозможно. Сама процедура проводится по следующей схеме:

1. Очистить трубу от краски и ржавчины. Если имеются металлические наплывы после выполненной ранее сварки, их следует спилить. Соединяемая поверхность должная быть чистой и гладкой.
2. Используя напильник, снять фаску с торца, где был выполнен срез.
3. Взять плашку подходящего размера, вкрутить в нее ручки. Промазать резцы смазкой или салом. Плашка
4. Установить инструмент на трубе, убедиться, что он расположен строго перпендикулярно.
5. Произвести пол оборота плашки по часовой стрелке, затем четверть оборота против. Затем повторять движение, пока резьба не будет нарезана.

Теперь разберемся, как врезаться в трубу отопления без сварки. Для этого потребуется использовать муфту с гайкой. Она может иметь три ответвления для создания разводки. При создании резьбы, следует помнить, что на одной трубе она должна быть в 2 раза длиннее. Закрепление муфты:

1. На более длинную резьбу накручивается гайка, затем муфта.
2. На вторую трубу накручивается гайка.
3. Детали сопоставляются вместе, после чего муфта скручивается с длинной резьбы и частично накручивается на короткую. Элемент должен оказаться примерно посередине разреза.
4. Осталось накрутить гайки с обеих сторон, предварительно намотав на резьбы уплотнительный материал (фум-ленту, паклю).

Подобное соединение считается достаточно прочным и может прослужить не один год.

Монтаж резьбовой муфты

Внимание! На тонком металле резьба может прогнить, что повлечет за собой разрыв и риск затопления

Компрессионные фитинги для стальных труб

Данный вид соединения позволяет провести отопление без сварки труб и нарезания резьбы. При этом специалисты отмечают высокую надежность компрессионных фитингов, лидером производства которых является фирма Гебо. Отсюда часто возникает путаница понятий – многие называют эти соединительные приспособления в честь популярного производителя (яркая аналогия – марка Xerox, которая стала нарицательным именем для работ по копированию документации).

Компрессионный фитинг

Важно! Использовать компрессионные фитинги можно только в том случае, если вода в системе отопления не будет прогреваться выше 80 градусов

Что следует учитывать в процессе прогрева и сборки?

Как уже говорилось выше, оптимальная температура для соединения отдельных деталей составляет 260 градусов

Меньший прогрев не обеспечивает достаточной эффективности, но и перегревать не стоит, поскольку это приведет к разрушению структуры материала.
Установка фитингов должна выполняться с максимальной оперативностью, при этом нельзя забывать о контроле за ровностью и качеством шва.
Движение соединенных деталей в течение нескольких минут после обработки является недопустимым, крайне важно обеспечить надежную фиксацию конструкции.
Если трубы используются в контексте отопительной системы, то частое применение пластиковых фиксирующих деталей будет вполне оправданным.

Смазка льна для уплотнения резьбового соединения

Масляная краска

А вот про смазку я видел упоминания в книжках. В книжках советского времени лен предлагалось уплотнять (смазывать) масляной краской. И старые сантехники этот способ успешно используют. Масляная краска, конечно, это что-то. Она сначала смазывает, а потом склеивает соединение практически намертво. Я с одним таким столкнулся. Я разбирал одно отопление и проклял все на свете. Почти каждое соединение мне приходилось нагревать чуть ли не до красна. Только тогда я мог его раскрутить. Замечу, что не везде можно вот так просто орудовать феном или горелкой. Есть всякие факторы, типа обоев на стенах, которые жечь не хочется. Но приходится.

Силиконовый герметик

Уже после того, как я этот герметик использовал я вычитал предостережение о том, что вот как раз силиконовый герметик и нельзя использовать в резьбовых соединениях. Что герметик это кислота, которая разъедает резьбу напрочь.

Радостно сообщаю. Это чушь! Как уже говорилось в анонсе цикла, я поменял водопроводную проводку, собранную на силиконе 10 лет назад. При осмотре резьб в лупу я не обнаружил никаких (!!!) следов действия герметика на резьбу. Более того, резьба под герметиком сохранила девственный блеск! Другое дело, что отодрать лен с герметиком от резьбы было непросто! Но и тут я очень быстро нашел способ. Я отчищал резьбы плотной металлической щеткой. Как я уже говорил, резьбы под герметиком хорошо раскручивались и оставались девственными, что позволило мне использовать повторно многие детали из цветного металла.

Следующие две фотки иллюстрируют вышеизложенное, а именно то, что силиконовый герметик не то, что испортил резьбу, а напротив, сделал ее лучше. Даже участок трубы, который был на воздухе сохранился хуже, чем резьба под герметиком (в случае оцинкованной трубы).

Современные материалы для уплотнения (смазки) льна

Помните я рассказывал вам о моей беседе с профессионалом? Так вот именно он рассказал и показал мне тюбик специальной мази для уплотнения резьбовых соединений. Я купил такой и опробовал. Скажу честно. Это что-то потрясающее. Эффект просто поразительный. Я теперь забыл о силиконовом герметике на веки вечные и вообще не представляю, как я раньше жил и работал.

Современное средство для смазки и уплотнения льна в резьбе

Короче! Эта мазь ужасно жирная. Она невысыхающая. Главное ее достоинство в том, что я могу теперь практически не беспокоиться о количестве льна в резьбе. То есть теперь я могу свивать нитку чуть толще и наматывать ее на резьбу чуть менее аккуратно. Каким-то непостижимым для меня образом весь лен уминается и ложится в резьбу без особых усилий с моей стороны. Я некоторые соединения раскручивал. Лен как будто становится частью резьбы. Вероятность испортить соединение глобально уменьшилась. Ну и самое приятное то, что при существенной цене тюбика, расход мази более чем скромный.

Кстати!
Я первый раз сделал видео и разместил его в Youtube. Прямая ссылка на него: Прямая ссылка на видео в Youtube

Вынуть использованную нитку из резьбы без помощи металлической щетки оказалось практически невозможным.

Раскрученное соединение (то, которое было сделано в фильме)

Обратите внимание на то, что вся резьба полностью лежит в тех канавках, в которых нужно. Как я и говорил, лен практически врос в резьбу

Это значит, соединение было исключительно надежно.

Полагаю, таким эффектом мы полностью обязаны супер уплотнителю из тюбика

Неудачное резьбовое соединение
А вот, напротив, неудачное соединение. Оно было сделано “на силиконовом герметике”

Обратите внимание на то, что лен зашел на пару-тройку витков и потом начал сминаться, как гармошка. И тем не менее соединение простояло 10 лет и простояло бы еще неизвестно сколько

Наверное вечность. А качество мы зафиксировали только когда раскрутили соединение.

В каких случаях используется?

При сборке трубопроводов различного назначения нередко применяется стыковка на резьбу. Для выполнения стыка необходимо наличие резьбы на наружной поверхности торца трубы и внутренней на стыкуемой детали.

Этот тип стыковки используется для выполнения следующих работ:

• соединение двух труб, для выполнения этого стыка устанавливается муфта соединительная, имеющая с двух сторон внутреннюю резьбу;
• стыковка двух элементов разного диаметра, для этого потребуется специальная переходная муфта;
• выполнение поворота трубопровода, в этом случае используется фитинг в виде уголка;

• разветвление трубопровода, для присоединения дополнительной ветки применяется тройник или крестовина;
• создание тупиковой ветки, при необходимости на трубу устанавливается заглушка;
• присоединение различных приборов при помощи переходного штуцера с резьбой.

Полиэтилен

И здесь популярностью пользуются два способа соединения.

Сварка

Как соединять полиэтиленовые водопроводные трубы торцевой сваркой?

1. Смежные элементы торцуются, центруются и прижимаются к зеркалу паяльника до оплавления.
2. Затем торцы прижимаются друг к другу и выдерживаются до застывания полиэтилена.
3. Грат (выступившая за пределы трубы часть шва) зачищается.

Схема торцевой сварки.

Торцевая сварка используется при соединении труб с толщиной стенки от 4 мм и более. При большом диаметре она требует использования механических или гидравлических приспособлений.

Компрессионные фитинги

При соединении труб малых размеров используются пластиковые фитинги с резиновыми или полиэтиленовыми уплотнителями.

Как соединить пластиковые трубы для водопровода самостоятельно с их помощью?

1. На трубу последовательно сгоняются накидная гайка, два упорных кольца и кольцевой уплотнитель.
2. Затем на ее торец надевается фитинг.
3. Уплотнитель смещается таким образом, чтобы он вошел в зазор между фитингом и трубой, после чего поджимается упорными кольцами и зажимается гайкой. Инструмент не применяется, гайка закручивается строго от руки.

Монтаж соединения полиэтиленового трубопровода.
