ОТ ЧЕГО ЗАВИСИТ КАЧЕСТВО И ДОЛГОВЕЧНОСТЬ НАСОСА
Рабочие части насоса должны выдерживать сильнейший напор воды. Крыльчатка (рабочее колесо) фактически находится под постоянными ударами водяных струй. Если при изготовлении использованы некачественные материалы, крыльчатка выйдет из строя первой и очень быстро. После нее разваливается рабочее колесо полностью, изнашиваются сальники. Хороший совет – не экономить на цене насосной станции, ведь хороший и надежный товар дешевым не бывает.
Надежность насосной части и срок его эксплуатации очень важны. Они влияют на решение, какую насосную станцию выбрать. Заплатив нормальную цену при покупке, вы убережет себя от денежных трат на ремонты. Поэтому при выборе насосной станции, внимательно прочитайте в паспорте, из чего изготовлены части насоса. Причем, отдельно должны быть указаны:
- Материал корпуса насоса (пластик, чугун или нержавейка или сталь). Пластиковые насосы удобны для бюджетных моделей. Они не слишком дорогие. Чугунные – выносливые, но недешевые. Сталь-нержавейка – хороший выбор. Длительный срок эксплуатации и умеренная цена.
- Материал вала. Должна быть сталь, прошедшая термическую обработку. В идеале от должен быть с нержавейки.
- Материал рабочего колеса. Имеет особое значение, так как выдерживает огромный напор воды. Чаще всего используют технополимер — современный синтетический материал. Она абразивно стойкий, не подвержен коррозии и по своих механическим свойствам очень похож на алюминий. Иногда такой сплав пластика даже более прочный алюминия. Самый надежный вариант исполнения рабочих колес это конечно нержавейка.
- Материал уплотнений. В насосах от солидных брендов всегда устанавливаются сальники высшего качества. Они представляют собой плетеный шнур. Он состоит из асбестовой нити. Внутри ее находится металлическая проволока, лучше всего – медная или латунная.
Подключение насосной станции
Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:
- Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
- Сама станция.
- Трубопровод, идущий к потребителям.
Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.
Водоснабжение из колодца для постоянного проживания
Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).
Схема установки насосной станции в доме
Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.
Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).
Вариант прохода не через фундамент — необходим обогрев и серьезное утепление
При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.
Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.
Детальная схема обвязки насосной станции при подключении к колодцу или скважине
Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.
Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.
Подключение насосной станции к водопроводу
Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.
Схема подключения насосной станции к водопроводу
На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.
Подключение к скважине
Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.
Установка насосной станции: схема подключения к скважине
Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.
Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
https://youtube.com/watch?v=_d3RXbFArls
Подробности выбора
Начнём с источника водообеспечения. Исходим из того, что НС, будет одна. Конечно, можно «подстраховаться» и качать воду отовсюду, но исходим из реалий. Один источник – одна станция.
Если будете брать воду из пруда (реки, озёра) – нужна надземная НС. Соответственно для колодцев и скважин, требуется подземная.
Далее привожу некоторые средние показатели бытовых насосных станций для дач и загородных домов.
- Мощность НС для дачи, составляет от 500 Вт до 1500 Вт.
- Производительность, которая, кстати, не прямо пропорциональна мощности, колеблется в диапазоне 3 — 6 м куб/час.
- Высота подъёма водяного столба, зависит от глубины залегания водяного пласта, высоты (правильнее сказать, этажности) дома и расстояния от источника до точки водоразбора.

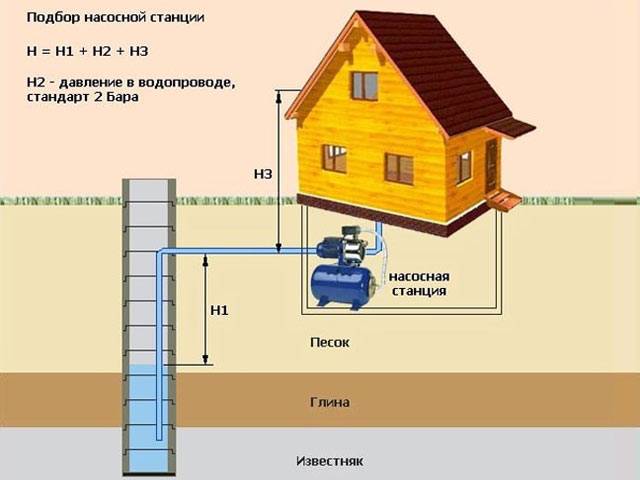

Подбор насосной станции
- От объёма гидроаккумулятора зависит частота циклов «Вкл. / Выкл.» насоса. Чем он меньше, тем чаще включается. Это отражается на сроке службы насоса (поломки в 90% случаев происходят в момент его включения, т.е. чем реже включаешь, тем больше насос «живёт»). Однако объём бака зависит от целей использования. Условно средний показатель – 20 литров на человека. Больше проживающих — больше объём бака. Кроме того, это запас воды.
- Защиты от перегрева и «сухого хода». Это полезные опции, которые могут быть в составе НС или заказываться дополнительно.
«Сухой ход» – это когда насос, подключенный к скважине, продолжает работать, в то время как в ней уже исчерпался или понизился уровень воды.
Что учесть, перед тем как выбрать
Главный момент – учитывается не только мощность и производительность НС, но и водопроизводительность источника. То есть, мощность НС не должна превышать возможности скважины. В противном случае вначале из крана потечёт вода с грунтом, а через некоторое время подача прекратится.
О цене
НС в специально колодце
На рынке всего есть много. Пожалуй, нет смысла брать «напичканную» всеми опциями НС. Некоторые вряд ли пригодятся. В то же время, экономная, скупость и стремление купить дешевле, приводит к тому, что приобретённое творение некоторых, но не всех «китайских мастеров» очень быстро превращается в не ремонтируемый утиль.
Ещё есть вариант – «Я умный, куплю всё по отдельности, потом смастерю «суперкомплект». Здесь срабатывает эффект непредсказуемости разобщённых элементов. Ведь НС собранные на заводах тестируются на стационарных стендах, а Вы рассчитываете всё это проделать кустарным способом. Потом спросить, кроме как с себя, не с кого.
Как выбрать насосную станцию для частного дома
Монтируется устройство в подвале, отдельном помещении либо в шахте. При запуске системы вода закачивается в специальную емкость. Когда достигается верхний предел давления, насос перестает работать. Когда кран в доме или на улице открывается, давление в баке снижается, засасывая из скважины очередную порцию воды. Цикл повторяется.
Насосные станции для дачи бывают следующих типов:
- Центробежные, вихревые одноступенчатые. Они устанавливаются на поверхности, имеют небольшую производительность, но создают мощный напор. Основные плюсы агрегатов – бесшумность, низкая цена. Минус – малая глубина всасывания – всего 7–8 м.
- Многоступенчатые. Агрегаты для поверхностной установки около скважины глубиной до 8 м. Плюсы – тихая работа, высокая производительность.
- Со встроенным эжектором. В этих системах часть выходного потока перенаправляется во всасывающуюся магистраль. Благодаря такому устройству вода поднимается с глубины до 10 м. Агрегаты подойдут для установки возле открытых водоемов, колодцев и вкопанных в землю резервуаров. Минус – высокий уровень шума, поэтому при установке в помещениях нужно позаботиться о звукоизоляции.
- С выносным эжектором. Эти системы более тихие, поднимают воду с глубины до 35 м. Эжекторное устройство устанавливается вдали от станции либо в источнике. Во втором случае дополнительно необходимо монтировать еще одну магистраль с двумя параллельными трубами – подающей и рециркуляционной.
При выборе важно учитывать тип монтажа станции:
- Поверхностный. Насосные станции водоснабжения устанавливаются внутри дома либо рядом со скважиной, в отдельном строении или приямке.
- Заглубленный. Используется глубинный насос, который поднимает воду с глубины до 300 м. Часто к таким системам относят профессиональное оборудование.
Критерии выбора
Мощность. Бытовые установки идут с параметрами – 0,6–1,5 кВт. Выбирайте мощность с учетом ежесуточной потребности в воде
Обратите внимание на расстояние станции от скважины, высоту подъема жидкости. При близости к колодцу и небольшой глубине залегания грунтовых вод требуется меньше мощности.
Производительность
Показатель измеряется в количестве воды, которое выдается агрегатом за час. Параметр указывается в техпаспорте, у бытовых установок он равен 2000–6000 л/ч.
Объем накопительного резервуара. Значение зависит от потребляемого количества воды. Для одного человека хватает объема 20–30 л, для небольшой семьи – 50 л, для 5 человек и более подойдут баки на 100 л. Емкости менее 24 л покупать не рекомендуется, так как у них короткий срок службы.
Защита от сухого хода и перегрева. Агрегаты с данной функцией отличаются бесперебойной работой и длительным сроком эксплуатации. Когда нет воды в скважине, система отключается, защищая двигатель от перегрева.
Способ управления. Он бывает ручным, дистанционным или автоматическим. В последнем случае включает и выключает насос реле давления.
Материалы. Гидроаккумуляторы делаются из черной или нержавеющей листовой стали. Последний материал более прочный и долговечный, устойчив к коррозии. Корпус и рабочие колеса пластиковые, стальные либо чугунные. Пластик – недолговечный, сталь и чугун – более практичные в эксплуатации. Самые дорогие и качественные агрегаты делаются из алюминия, латуни и бронзы.
Как подключить
Как своими руками установить и подключить насосную станцию?
Место
Она может быть установлена:
В кессоне скважины;
Насос установлен в кессоне
В утепленном домике, построенном над колодцем;
Станция стоит непосредственно над колодцем
В подвале или цокольном этаже дачного дома (разумеется, при небольшом удалении от источника воды).
Главное требование к месту установки насоса — положительная температура. Замерзание воды в мембранном баке или рабочей камере будет означать досрочное завершение карьеры насосной станции.
Питание
Абсолютное большинство насосных станцией начального уровня питаются от одной фазы и подключаются к обычной розетке. Минимальное сечение медной проводки — 2х1,5 мм2. Заземление не обязательно, но желательно.
В большинстве случаев станция снабжается шнуром питания с обычной евровилкой
Всасывающая труба
Она подключается к всасывающему патрубку насоса через фитинг или переходник.
К всасывающей трубе есть два обязательных требования:
- Она должна иметь жесткие или армированные стенки. Если вы попытаетесь использовать в роли всасывающего обычный садовый шланг — при запуске насоса он будет мгновенно сплющен атмосферным давлением;
Шланг армирован стальной проволокой
- Ее диаметр не должен быть меньше размера входного патрубка на рабочей камере насоса, иначе она станет ограничивать производительность станции.
На конце всасывающей трубы ставят обратный клапан.
Клапан на конце шланга
При подаче воды из источника с существенным количеством взвесей или песка он снабжается сетчатым фильтром. Функция клапана — не дать воде вылиться из мембранного бачка и водопровода после остановки насоса.
Дюймовый клапан с сеткой
Емкость
Как организовать с помощью насосной станции подачу воды из накопительной емкости?
- Бак устанавливается в любом теплом помещении с прочным основанием (как правило, в цокольном этаже, подполе или подвале дома);
- Чуть выше дна емкости монтируется врезка (латунная или нержавеющая) с таким же диаметром, что и у входного патрубка станции;
Латунная врезка для бака
- Врезка снабжается краном, позволяющим отсечь насос от емкости;
- На входном патрубке насоса устанавливается обратный клапан. Стрелка на его корпусе должна указывать на насос. Как и в случае с всасывающей трубой, он предотвратит обратный ток воды при остановке рабочего колеса.
Вода подается в водопровод из установленного в подвале бака
Водопровод
Автоматические станции не нуждаются в дополнительном регулирующем оборудовании и подключаются непосредственно к водопроводу. Если вы используете керамические смесители (с картриджами или поворачивающимися на 180 градусов кранбуксами), ввод желательно снабдить фильтром механической очистки: взвеси и песок губительны для керамики.
Механический фильтр на вводе воды в дом
Осмотический фильтр для приготовления питьевой воды
Эжектор
Эжектор соединяется с насосом двумя трубами — всасывающей и напорной. В роли напорной обычно используют трубу ПНД (из полиэтилена низкого давления).
Тонкость в установке эжектора лишь одна: если он снабжен длинным пластиковым раструбом на выходе для подключения всасывающей трубы, между фитингом-переходником на ПНД трубу или шланг и эжектором стоит установить латунный или оцинкованный патрубок. Он защитит раструб от поломки при перегибе всасывающей магистрали.
Так эжектор подключается к напорной и всасывающей трубам
Дополнения и аксессуары
Безопасную и долгую работу насосной станции обеспечивают следующие дополнения:
- Обратный клапан, обеспечивающий безопасную эксплуатацию и длительный срок службы оборудования;
- Съемный входной фильтр, защищающий НС от загрязнения.
Благодаря тому, что у всех изготовителей оборудование имеет одинаковые дюймовые разъемы, проблем подключения этих важных насосных «аксессуаров» не возникает. Всасывающий шланг рекомендуем выбрать жесткий, гофрированный, армированный, чтобы под давлением он не деформировался. А еще лучше использовать трубу подходящего размера с соответствующим разъемом для подключения к насосу.
Устройство типовой насосной станции
Типовая насосная станция для дачи состоит из следующих основных деталей:
- гидроаккумулятор (гидравлический бак с мембраной);
- насос;
- реле давления;
- манометр;

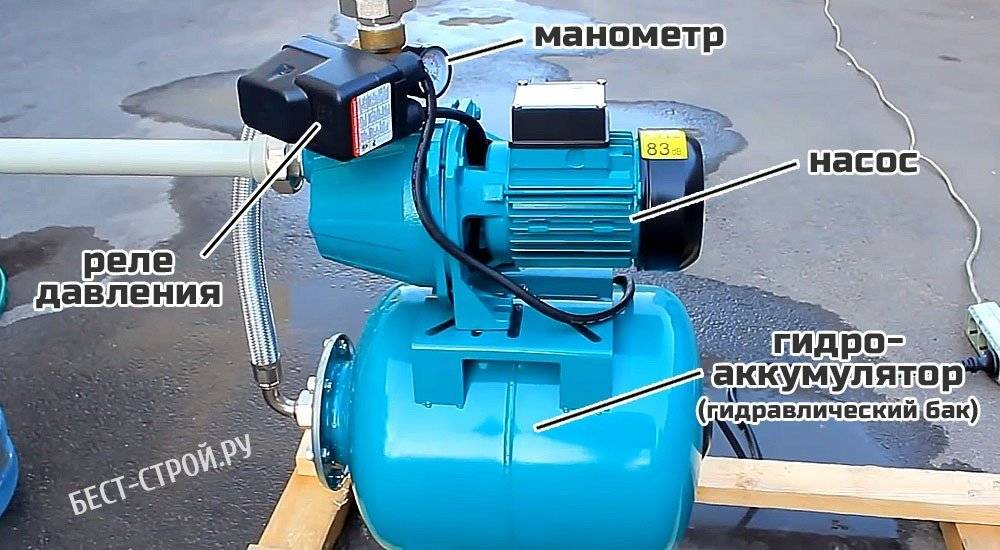

Устройство типовой насосной станции
Гидроаккумулятор насосной станции
Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов
Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

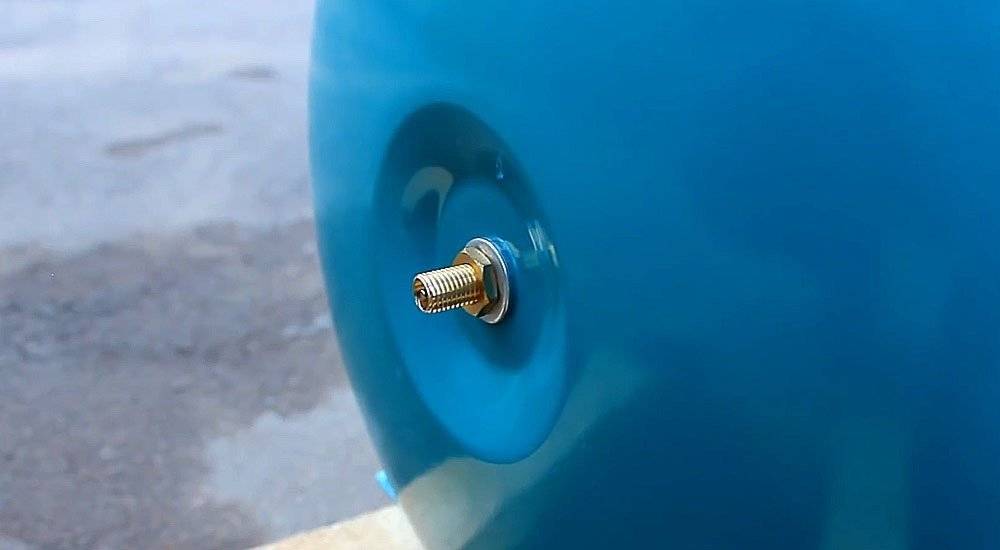

Ниппель для закачки воздуха в гидроаккумулятор насосной станции
Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:
- реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
- больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).
Насос станции
Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:
- поверхностные насосы:
- многоступенчатые;
- самовсасывающие;
- центробежные.
- погружные насосы:
- центробежные;
- вибрационные.
Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.
Сравнение разных типов насосов для насосной станции
| Тип насоса | Глубина всасывания | Напор | КПД | Уровень шума | Установка | Эксплуатация |
|---|---|---|---|---|---|---|
| Центробежный насос | 7-8 м | высокий | низкий | высокий | вне дома, удаленно | сложно: необходимо заливать воду в систему |
| Многоступенчатый насос | 7-8 м | высокий | высокий | нормальный | внутри дома | сложно: необходимо заливать воду в систему |
| Самовсасывающий насос | до 9 м (до 45 м при наличии эжектора) | нормальный | нормальный | нормальный | внутри дома | просто: нет особенностей |
| Центробежный погружной насос | до 40 м | нормальный | низкий | нормальный | в воде | просто: нет особенностей |
| Вибрационный погружной насос | до 40 м | низкий | низкий | нормальный | в воде | просто: нет особенностей |

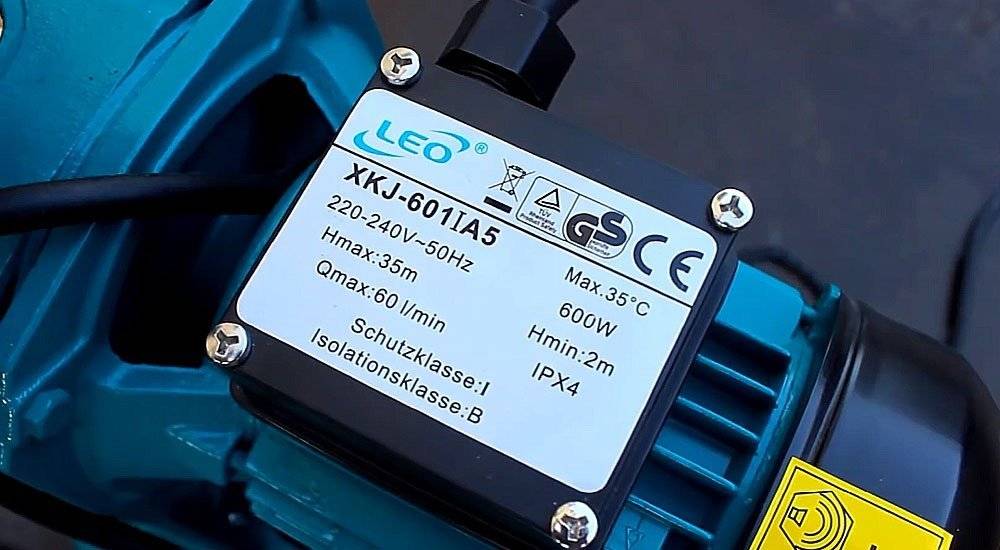

Характеристики насосной станции
Основные параметры выбора насосной станции для дачи
Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!
Реле давления насосной станции
Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

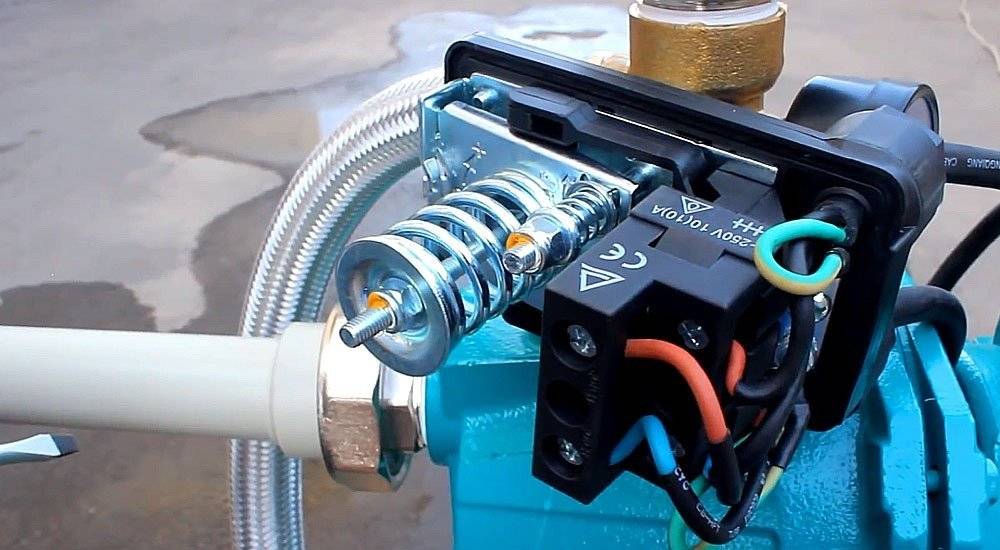

Реле давления насосной станции
Регулирование реле давления
Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.
Запомните две вещи:
- Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
- Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.
Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

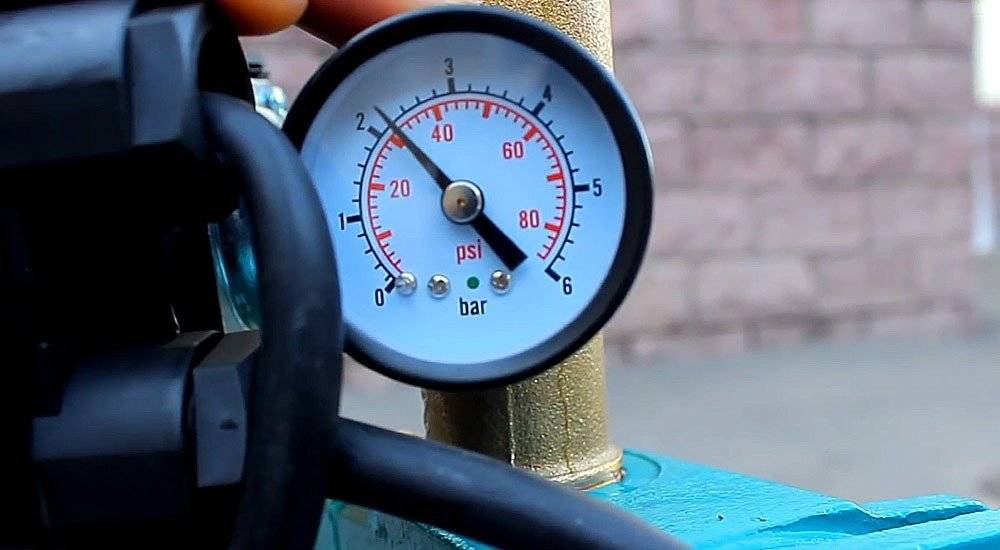

Манометр
Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.
Манометр насосной станции показывает давление в системе водоснабжения дачи
Замыкает наш рейтинг UNIPUMP AUPS 126
Эту насосную
станцию можно отнести к классу мини. Укомплектована всего двухлитровым баком.
Мощность потребления 370 Вт. Выдает 30 литров в минуту.
Несмотря на
скромные характеристики, мы не могли обойти малютку вниманием. Как и многие
другие пользователи этого устройства
В коттеджах ее ставят на случай
аварийного отключения энергии. Дачники, строительные бригады возят малышку в
машине. Установку водоподачи можно запитать от автомобильного инвертора,
обеспечив водой небольшой участок там, где нет сетевой энергии.
Достоинства:
- Чугунный корпус насоса,
современные уплотняющие материалы, простота и надежность конструкции. - Малый вес и энергопотребление.
- Малошумная.
Минусы:
- Отсутствие защиты от холостого
хода. - Нет быстромонтируемых муфт для
подключения к водопроводной сети.
Производительность насосных станций 1-го подъема
Подача воды насосами станции 1-го подъема может осуществляться по трем схемам: насосная станция осуществляет подачу воды на очистные сооружения; насосная станция осуществляет подачу воды в резервуары чистой воды без очистки; насосная станция подает воду без очистки непосредственно в сеть.
В первом случае подача насосов рассчитывается исходя из подачи среднего часового расхода в сутки с максимальным водопо- треблением с учетом расхода воды на собственные нужды очистных сооружений.
Средняя часовая подача станции 0ч, м3/ч, определяется по формуле
где — максимальный расход воды за сутки, м3; а — коэффициент,
учитывающий расход воды на собственные нужды очистных сооружений в зависимости от качества воды в источнике, конструкции фильтров, принятой интенсивности промывки и схемы повторного использования промывной воды; ос = 1,04—1,1; Т —
число часов работы насосной станции.
Число часов работы насосной станции Т,
как правило, берется равным 24 ч. Меньшее число часов работы принимается только при небольшом значении суточного расхода и при конструкции очистных сооружений, допускающих перерыв в работе.
Если в системе водоснабжения нет сооружений для обработки воды (подача воды из скважин), а насосы подают воду в сборный резервуар, то общая подача насосов 1 -го подъема
где «5 — коэффициент, учитывающий расход воды на собственные нужды водопровода; а1 = 1,01—1,02.
Такая схема подачи воды потребителям позволяет установить равномерную круглосуточную работу насосов 1-го подъема, уменьшить число скважин или их диаметр.
Подача насосов 1-го подъема, перекачивающих воду непосредственно в сеть, устанавливается равной наибольшему часовому расходу в сутки с максимальным водопотреблением (2.
При обслуживании насосами оборотных систем водоснабжения подачу насосов 1-го подъема принимают равной среднему часовому расходу свежей (добавочной) воды в сутки с максимальным водопотреблением.
При работе насосов в оборотных системах водоснабжения (без предварительной обработки воды) подачу насосов 1-го подъема принимают равной среднему часовому расходу свежей (добавочной) воды в сутки с максимальным водопотреблением.
Требуемый напор насосов насосной станции 1-го подъема определяется в соответствии с принятой схемой ее подачи.
Напор Я, развиваемый насосами при подаче воды на очистные сооружения или в резервуар оборотной системы водоснабжения, определяется по формуле
где Нг —
геометрическая высота подъема, равная разности отметок наивысшего уровня воды в приемном резервуаре и наиниз- шего горизонта воды в водозаборном сооружении;Ив, Ин — потери напора соответственно во всасывающем и нагнетательном трубопроводах.
В тех случаях, когда насосы подают воду непосредственно в сеть, полный напор определяют по формуле
где Яг — геометрическая высота подъема, равная разности отметок расчетной (диктующей) точки сети и наинизшего горизонта воды в водозаборном сооружении; Ясв — свободный напор, требуемый в расчетной точке водопроводной сети; Х/гн — сумма потерь напора в водоводах и водопроводной сети (до расчетной точки); Ив —
потери напора во всасывающем трубопроводе.
Значения Яг, Ясв, Х/?н, Ик
принимают по данным гидравлического расчета водопроводной сети, проведенного для самого невыгодного варианта распределения расходов в этой сети. Для построения характеристики сети необходимо иметь три—четыре значения Е/гн (для максимальной, наименьшей и промежуточной подачи воды насосной станцией). По этим значениям Е/гн строится характеристика сети и совмещается с характеристикой насосов, затем определяются основные параметры работы насосной станции.
Строение и принцип действия
По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.
Центробежные
Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).
Устройство самовсасываюшего центробежного насоса
Схема движения воды в центробежном насосе
Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.
С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан.
| Название | Мощность | Напор | Максимальная глубина всасывания | Производительность | Материал корпуса | Подсоединительные размеры | Цена |
|---|---|---|---|---|---|---|---|
| Калибр НБЦ-380 | 380 Вт | 25 м | 9 м | 28 л/мин | чугун | 1 дюйм | 32$ |
| Metabo P 3300 G | 900 Вт | 45 м | 8 м | 55 л/мин | чугун (приводной вал из нержавеющей стали) | 1 дюйм | 87$ |
| ЗУБР ЗНС-600 | 600 Вт | 35 м | 8 м | 50 л/мин | пластик | 1 дюйм | 71$ |
| Elitech НС 400В | 400Вт | 35 м | 8 м | 40 л/мин | чугун | 25 мм | 42$ |
| PATRIOT QB70 | 750 Вт | 65 м | 8 м | 60 л/мин | пластик | 1 дюйм | 58$ |
| Джилекс Джамбо 70/50 Ч 3700 | 1100 Вт | 50 м | 9 м (втроенный эжектор) | 70 л/мин | чугун | 1 дюйм | 122$ |
| БЕЛАМОС XI 13 | 1200 Вт | 50 м | 8 м | 65 л/мин | нержавеющая сталь | 1 дюйм | 125$ |
| БЕЛАМОС XA 06 | 600 Вт | 33 м | 8 м | 47 л/мин | чугун | 1 дюйм | 75$ |
Вихревые
Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.
Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом.
| Название | Мощность | Напор (высота подъема) | Производительность | Глубина всасывания | Материал корпуса | Цена |
|---|---|---|---|---|---|---|
| LEO XKSm 60-1 | 370 Вт | 40 м | 40 л/мин | 9 м | чугун | 24$ |
| LEO XKSm 80-1 | 750 Вт | 70 м | 60 л/мин | 9 м | чугун | 89$ |
| AKO QB 60 | 370 Вт | 30 м | 28 л/мин | 8 м | чугун | 47$ |
| AKO QB 70 | 550 Вт | 45 м | 40 л/мин | 8 м | чугун | 68 $ |
| Pedrollo РКm 60 | 370 Вт | 40 м | 40 л/мин | 8 м | чугун | 77$ |
| Pedrollo РК 65 | 500 Вт | 55 м | 50 л/мин | 8 м | чугун | 124$ |
