Неисправности насосных станций и их устранение

Принцип работы

После запуска системы вода заполняет предназначенный ей объем в гидроаккумуляторе. Как только давление сравняется с выставленным верхним порогом на реле, насос останавливается.

При открытом кране давление в системе уменьшается. Вода начинает вытекать из гидроаккумулятора. Происходит это, пока давления не достигнет нижнего порога. Затем сразу же идет включение насоса, вода заполняет систему.

В случае постоянно открытого крана насос работает непрерывно. Как только расход прекращается, насос продолжает работать до тех пор, пока гидроаккумулятор не пополнит необходимый запас воды.

Другие распространенные неисправности

Есть еще несколько видов поломки насосной станции. Например, происходит постоянная закачка воды, случается, когда перестает работать реле регулировки вследствие износа. Для устранения неисправности необходимо зажать растянутые пружины реле и, если необходимо, почистить его от засорения.

Когда насос не качает воду из скважины, первым делом надо проверить, есть ли электричество в цепи. Если все в порядке, причиной неисправности может быть обмотка электрического двигателя. При пробоях обмотки мотор не работает, и чувствуется запах горения изоляции. Ликвидация проблемы состоит в полной замене двигателя.

Еще один случай неисправности системы — это издание звука без вращения насосного устройства. Виновником бывает длительный простой. Колеса ротора «застывают» на внутренней поверхности станции. Для начала разрабатывается вал насоса путем проворачивания его руками, при необходимости чистится от мусора крыльчатка.

Поскольку корпус насоса имеет еще диффузор с соединенной направляющей, то гидрофор останавливается и при его неисправности. Решение — заменить диффузоры для насосных станций с последующим сбором насоса в обратном порядке.

Случается этот сбой, когда перестает работать конденсатор клеммной коробки. Тестером электрики определяется неисправность, случающаяся часто в двигателях, работающих по трехфазной схеме. Когда конденсатор замыкает, он плавится или темнеет, выход один — замена детали. Главное — убедиться в надежном скреплении проводов, иначе конденсатор будет нерабочим.

Практически все поломки станций насосного оборудования устраняются, и ремонт насосной станции своими руками — не миф.

Для снижения вероятности возникновения неисправностей в работе насосной станции специалистами настоятельно рекомендуется выполнять предусмотренное обслуживание и профилактический осмотр систем водоснабжения.

Сам процесс установки и самостоятельное обслуживание насосных станций требуют много времени, значительного начального вложения денежных средств, но зато они окупаются отсутствием платы за потребляемую воду.

Ремонт насоса

К сожалению, отремонтировать насос своими руками не так просто. Это все-таки электроприбор. После длительной эксплуатации и, если насосная станция долго не работала, к примеру, была законсервирована на зимний период, то иногда при включении насос начинает гудеть, а его ротор при этом не вращается. Основная причина данной неисправности – заклинило подшипники электродвигателя, потому что в них проникла влага. При длительном хранении на поверхностях подшипников образовалась коррозия. Она-то и мешает крутиться им.

Детали насосной станции

Самый простой способ запустить насос – это сдвинуть с места его ротор. Что для этого можно сделать.

  • Необходимо снять заднюю крышку агрегата, где установлена крыльчатка для охлаждения прибора.
  • Можно попробовать от руки крутануть крыльчатку. Если она поддалась, то также от руки надо раскрутить вал электродвигателя, а затем включить сам насос, нажав на кнопку «Пуск».
  • Если от руки крутануть не получилось, тогда придется снять крыльчатку с вала мотора и попробовать крутануть его при помощи разводного, но лучше газового ключа.

Конечно, лучше бы вскрыть мотор насоса и смазать подшипники. Но своими руками, если вы никогда это не делали, лучше ничего не открывать и не разбирать конструкцию прибора. А тем более заниматься заменой подшипника водяного насоса.

Замена крыльчатки

Точно такая же ситуация, то есть, мотор гудит и не вращается, может возникнуть по причине заклинивания рабочего колеса, которое также называют крыльчаткой. Оно располагается внутри рабочей камеры, и между ним и корпусом насоса очень маленький зазор. Именно после долгого хранения рабочего агрегата в этом зазоре образуются наросты ржавчины, которые и становятся причиной заклинивания ротора.

Можно проблему решить, раскрутив вал, как и в случае с подшипниками. Но если это не помогло, то значит, рабочее колесо крепко прикипело к корпусу. И лучше всего его заменить на новое. Как провести замену крыльчатки насосной станции?

  • Рабочая камера насоса состоит из двух частей, которые соединяются между собой четырьмя болтами. Поэтому их надо открутить и отсоединить одну часть от другой.
  • Крыльчатка насажена на вал электродвигателя. Чтобы ее снять, необходимо открутить прижимную гайку, которая ее держит.
  • Так как вал вращается в подшипниках, то болт просто так не открутить. Необходимо зафиксировать сам ротор.
  • Поэтому надо снять заднюю крышку и крыльчатку вентилятора.
  • Затем зажать задний конец вала, к примеру, все тем же газовым ключом, а с другой стороны разводным ключом открутить гайку.
  • Постучав слегка молотком по крыльчатке, надо поддеть ее отверткой и стащить с вала.
  • На ее место устанавливается новая крыльчатка, и все операции производятся с обратной последовательности.

Вот так можно ответить на вопрос, как снять крыльчатку с насосной станции. Скажем прямо, что сложность данной операции заключается в том, что при длительной эксплуатации рабочее колесо может прикипеть к валу. Поэтому перед тем как его демонтировать, необходимо смазать место соединения, к примеру, техническим маслом или обычной водой.

Ремонт сальника

Кстати, при произведении замены крыльчатки, надо обязательно провести ремонт сальника насосной станции. Если уж рабочая камера открыта, то стоит все проверить в ней досконально. Уязвимым место в этой части является сальник, который отделяет рабочую камеру от отсека, где расположены электрические части мотора насоса. Он состоит из двух частей: один располагается внутри рабочей камеры, второй в электрическом отсеке.

Сальник в насосе

Поэтому сначала снимается первая часть, для чего надо снять стопорное кольцо, которое сальник подпирает. Сам резиновый элемент снимается от руки.
Со второй частью сложнее. Придется вытащить из статора ротор электродвигателя. Для этого надо открутить четыре болта с задней стороны мотора, снять крышку вместе с ротором. Просто вытягиваете его на себя, держась за крышку.
Далее снимается вторая часть сальника.
Сборка производится с обратной последовательность

Здесь очень важно при вытаскивании и вставлении ротора в статор не повредить медную обмотку.

Как видите, ремонт насосной станции своими руками (замена сальника, крыльчатки) – процесс не самый простой. Но если в нем разобраться, то можно обойтись и без мастера. Кстати, если уж вскрыли электродвигатель, то тут же смажьте его подшипники. Но чаще всего в данных конструкциях подшипники имеют закрытую конструкцию, поэтому при плохой их работе лучше детали поменять.

Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

  • отключите питание устройства;
  • попробуйте руками провернуть вал мотора;
  • если он не крутится – проблема в пусковом конденсаторе;
  • выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

  • в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
  • аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
  • проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Устраняем неисправность

Среди множества неполадок, которые могут возникать в процессе работы оборудования довольно часто встречается такая: насосная станция не отключается – почему это происходит?

Мы выяснили, что она должна работать периодически, отключаясь при максимальном и снова включаясь при минимальном давлении в гидроаккумуляторе. Это предотвращает быстрый износ насоса, который при автономной работе включался бы при каждом открытии крана на кухне или смывочного бачка в туалете.

Обратите внимание. Некоторые насосы вообще не приспособлены для работы в постоянном режиме и могут использоваться только в составе насосной станции

Если же вы заметили, что насос работает непрерывно, оборудование следует немедленно отключить, найти причину, по которой это происходит, и постараться её устранить. Постараемся облегчить вам эту задачу, описав те факторы, которые чаще всего приводят к подобным неполадкам.

Засорение блока управления

Если перекачиваемая жидкость содержит в себе нерастворенные загрязнения в виде частичек песка или ила, они могут забить собой входное отверстие в корпусе реле давления

Первым делом нужно убедиться в том, что оно чистое, а если это не так, то осторожно очистить прибор. Если после этого работа станции не нормализовалась, только тогда следует искать другую причину

Сбой в регулировке насосной станции

Моменты включения (см. Почему часто включается насосная станция: что делать ) и выключения насоса зависят от того, на какое давление настроено реле. Эти настройки могут сбиться, и для восстановления прежнего режима работы реле нужно будет заново отрегулировать, для чего прибор частично разбирают.

Внимание! Мероприятия по регулировке нужно производить очень аккуратно, так как применение излишней силы может привести к другим поломкам. Инструкция по настройке реле такова:

Инструкция по настройке реле такова:

Отключите все оборудование от сети;
Слейте воду из гидроаккумулятора;
Подкачайте давление в емкости гидроаккумулятора до рабочего, подключив к входному клапану насос с манометром

Можно использовать автомобильный или любой бытовой;
Чтобы получить доступ к пружинам регулировки, осторожно снимите крышку с контролирующего давление реле;
Минимальное значение давления, при котором насос должен включаться, устанавливается с помощью большой пружины. Если его нужно понизить, поверните отверткой регулировочный винт против часовой стрелки, а если повысить – по часовой;

Реле давления с крышкой, без крышки (видны обе пружины) и вид сверху

Маленькая пружина реле отвечает за разницу между минимальным и максимальным давлением. Её регулируют аналогичным способом: подкручиванием регулировочного винта по или против часовой стрелки в зависимости от того, нужно увеличить или уменьшить эту разницу.

Обратите внимание. Обязательно учитывайте максимально допустимое давление в системе

Давление, при котором насос должен отключаться, должно составлять не более 95% от него.

Также сбой настроек может произойти в результате окисления, подгорания или загрязнения контактов в блоке электрореле. Их необходимо тщательно зачистить после отключения прибора от электросети.

Утечка воды

Скрытая утечка воды из системы – это довольно распространенное объяснение тому, почему насосная станция не отключается. Давление в аккумуляторе просто не может достичь заданного из-за того, что постоянно происходит расход воды, а блок управления стремится его поддерживать.

Небольшая утечка на работу станции не повлияет, но она может быть не одна

Утечка может происходить как через постоянно открытый или протекающий кран, так и на скрытых участках водопровода. Например, через разрыв трубы под землей или в скважине. Решение проблемы – замена или герметизация поврежденных участков, ремонт водоразборных устройств.

Другие причины неисправности

Есть и другие факторы, влияющие на то, что насосная станция работает без остановки. Прежде чем нести её в ремонт, убедитесь, что ни один из них не стал причиной этой неисправности. Устранить их вы вполне сможете самостоятельно, тогда как цена ремонта и время, проведенное без воды, заставят понервничать.

Проверьте герметичность подключения шланга к входному патрубку устройства. Неисправность может быть связана с подсосом воздуха в систему.

Все соединения должны быть герметичными

  • Она может возникнуть и из-за «скачущего» напряжения электричества в сети. Если для ваших мест это обычное явление, поможет установка стабилизатора напряжения или трансформатора.
  • Ещё одна возможная причина – нерегулируемое стравливание воздуха через аварийный спускной клапан гидроаккумулятора. Устранить её поможет замена клапана или его регулировка.

Устранение поломок

Рассмотрим пути устранения проблем:

Первая проблема может быть спровоцирована тем, что произошло повреждение герметичных характеристик проводящего трубопровода, неправильным функционированием клапана обратного типа, неналичием воды в области насоса, либо трубопровода.Для устранения поломки, прежде всего, необходимо удостовериться в том, что в последних есть вода. В ситуации ее отсутствия необходимо просто долить недостающий объем. После этого проверяется целостность структуры обратного клапана и уровень стыковой герметичности, а после этого ликвидация обнаруженных неполадок.
При отсутствии желаемого эффекта после выполнения описанного выше ряда действий, можно предположить об испорченности насоса ввиду поступления вместе с водой абразивных компонентов, например, в виде песка

При таких условиях важно выполнить разборку насоса и замену его крыльчатки или корпуса. Изредка может возникнуть потребность в монтаже нового насоса.

Вторая проблема: слишком частое включение насосной станции зачастую спровоцировано повреждениями в гидробаке

Ввиду данных обстоятельств не происходит набор давления насосной станцией.Для предотвращения такой поломки первостепенно необходимо нажать на ниппель, который размещен с обратной стороны бака. В случае протекания через него воды можно говорить о порванной мембране, которая должна быть заменена.
Третья проблема представлена невключением насоса. Предпосылками тому служит отсутствующие электропитание. Проблема решается при помощи проверки и, вероятно, прочистки контактов реле давления воды насоса, что подгорели.

Четверная проблема: не происходит вращения насоса во включенном состоянии. Способствует этому неисправный конденсатор, либо «приклеенная» крыльчатка к насосному корпусу.При такой ситуации для запуска крыльчатки, что заблокирована, хватает нескольких раз ее прокрутки руками. При сломанном конденсаторе единственным выходом является его замена.
Пятая проблема: неотключение агрегата, его непрерывное функционирование. Вызвано нарушением функционирования реле давления. Решается посредством настройки данной запчасти.

Для выявления причин, провоцирующих не отключение механизма, в обязательном порядке необходимо выполнить проверку состояния впускного отверстия на рассматриваемом реле. Оно может быть загрязненным и нуждаться в очистке.

Возможно, Вам будет также интересна статья о бытовых насосных станциях для дачи.

Статью о настройке и регулировке насосной станции своими руками читайте здесь.

Таким образом, при наличии необходимых запчастей, владении определенными знаниями и навыками выполнение ремонта насосной станции в домашних условиях не составит труда.

Смотрите видео, в котором разъясняются основные неисправности и способы ремонта насосной станции своими руками:

Основные неисправности насосной станции и их устранение

Устройство скомплектовано из следующих частей:

  1. Насос для забора воды и подачи её во внутридомовую систему.
  2. Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
  3. Датчик давления, запускающее оборудование при снижении напора в системе.
  4. Манометр.
  5. Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

  • Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
  • Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
  • Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
  • Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
  • Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
  • Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
  • Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
  • Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Насос часто включается, и немного поработав, вновь выключается

Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.

  • Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
  • На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
  • Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.

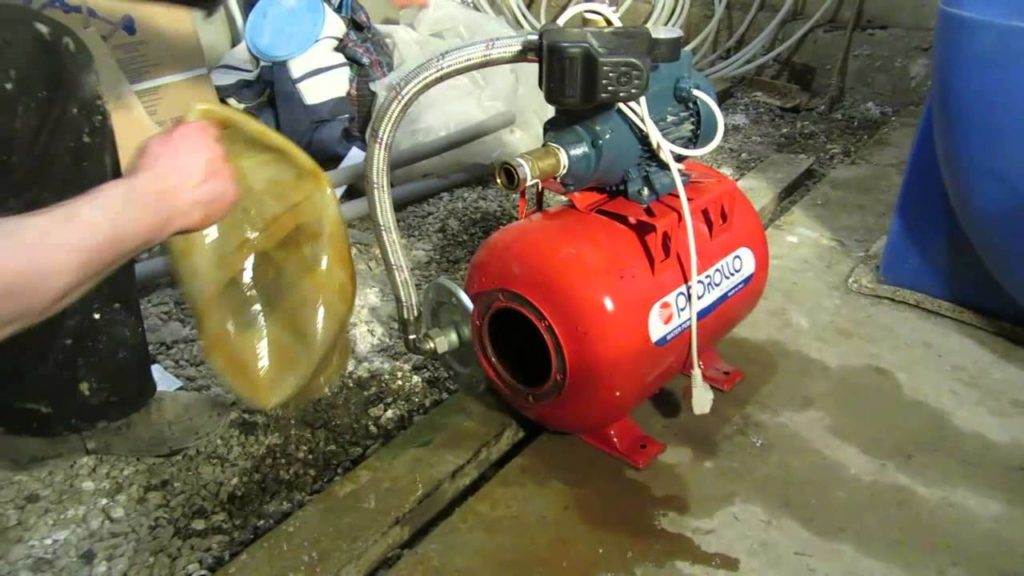

  • Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
  • Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.

Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.

Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.

Замена сальника – ремонт насосных станций, как устранить течь воды по валу:

Ремонт насосной станции ALKO HW3500 (не качает):
