Изготовление несъемной опалубки своими руками

Разновидности разборной опалубки

Для разборной опалубки часто применяют деревянные материалы: фанеру, бруски, доски, иногда ДСП листы, ОСБ щиты. Также для нее применяют металлические и полимерные листы и трубы.

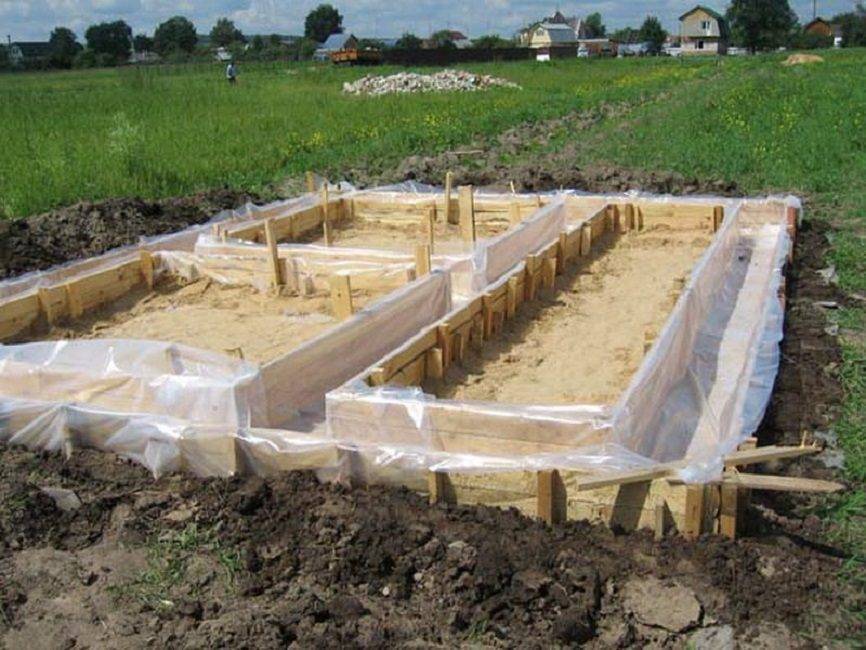

Конструкция из досок

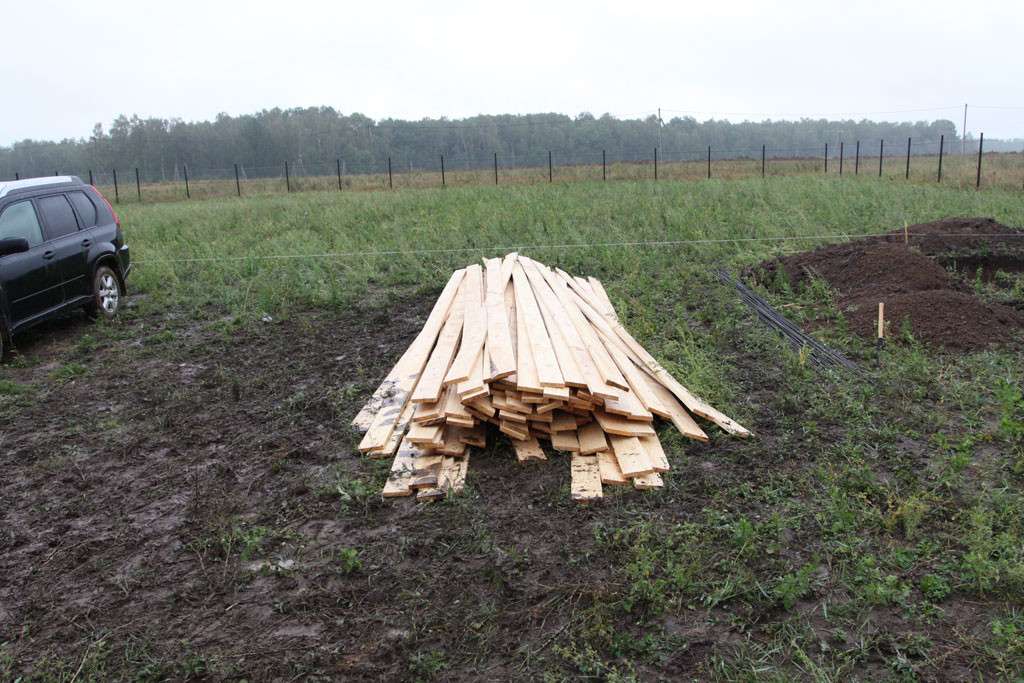

Для изготовления щитов из досок рекомендуется брать пиломатериал из сосны, а также из лиственных деревьев.

Выбирают доски соразмерно параметрам фундамента, возводимого дома. Максимальная толщина доски составляет 4 – 5 см.Опалубка из досок

Конструкция из фанеры, ДСП, ОСБ

Несмотря на ограниченность применения фундаментной формы, с использованием фанеры, ОСБ плит и ДСП листов, ввиду низких прочностных характеристик и влагостойкости, они по-прежнему остаются востребованными, особенно в частном домостроении.

ОСБ плиты к влаге более устойчивы, благодаря специальной пропитке, поэтому их можно использовать не один раз.

Фанеру, благодаря ее гибкости, часто применяют для создания конструкции криволинейной формы. Для обеспечения достаточной влагостойкости применяют ламинированную фанеру. В конструкциях прямолинейной формы используют толстую многослойную фанеру.

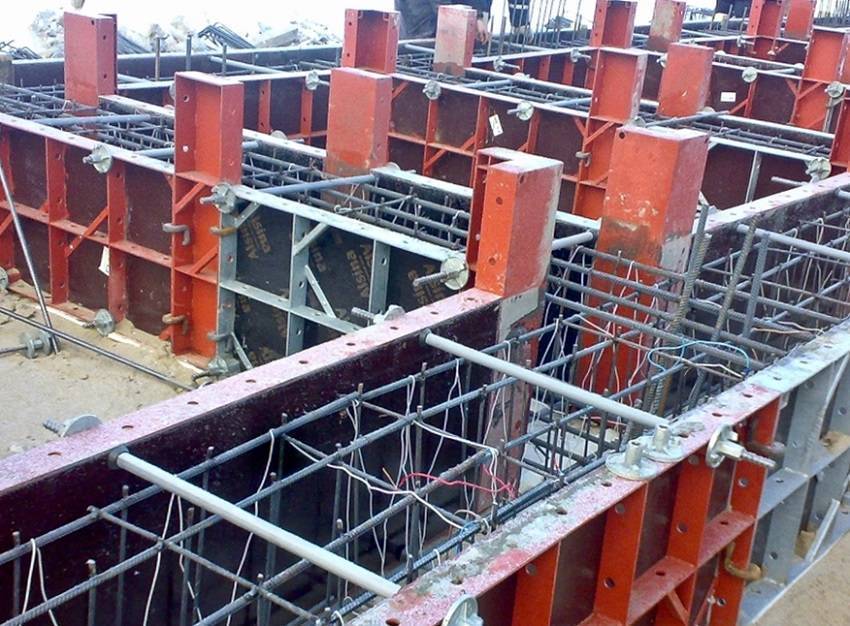

Металлическая опалубка

Для металлических щитов опалубки используются изделия, изготовленные заводским способом из оцинкованной или, имеющей порошковое покрытие, толстостенной стали. Покрытие защищает опалубку от коррозии и позволяет провести быструю очистку после многоразового использования.
Применяется также алюминиевая опалубка. Конструктивно эти элементы отличий практически не имеют. По внешнему виду они представлены прямолинейными листовыми щитами и профильными элементами.Металлическая разборная опалубка
Преимуществом стальных материалов опалубки является их высокая несущая способность и степень сопротивления деформации. Однако, большой вес и значительная теплопроводность ограничивают область их применения в качестве опалубки.

Алюминиевые конструкции легче стальных изделий, и устойчивы к воздействию агрессивной среды, за счет образования естественной окисной пленки. Но, оставляет желать лучшего показатель алюминия по жесткости.

Опалубка из полимерных плит

Опалубка из полимера бывает преимущественно в неразборном исполнении. Однако съемные варианты конструкций также иногда применяются. В качестве ограждений используются листы из пластика или пенополистирольные плиты, собираемые с помощью замковых соединений.

Для обеспечения необходимой жесткости щиты должны монтироваться на каркас, из бруса, либо из металлических профильных труб.

Полимерные конструкции устойчивы к воздействию агрессивной среды, легко монтируются, но стоят недешево. Поэтому их используют в основном в строительстве типовых промышленных сооружений.

Материалы и технологии

При строительстве правильной конструкции в первую очередь необходимо продумать её конструктив и все необходимые силовые элементы (распоры, укосины, стяжки). Ведь одно дело: лить ленту высотой от земли в 30-40 см, и совсем другое – заливать стенки подвала высотой в 2.5 метра. Особенно, если бетон подаётся при помощи бетононасоса.

SkyRockучастник FORUMHOUSE

Я построил опалубку из 25-х досок. Стяжки не стал делать, думал, выдержит, т.к. каждые 30 см я ставил деревянные распорки. При заливке бетона опалубку распёрло, да так, что два раза пришлось вычерпывать вылившуюся смесь, потом снова скреплять опалубку и вручную закидывать бетон обратно. Наученный очень горьким опытом, я теперь обязательно буду стягивать стенки стяжками.

Нередки случаи, когда, не потрудившись на должном уровне произвести укрепление, мы обнаруживаем, что при заливке или вибрировании конструкцию опалубки просто разрывает. Весь бетон выливается на грунт. Конструкцию приходится в экстренном порядке латать, что приводит к большим денежным потерям. Отсюда правило: опалубку необходимо дополнительно закреплять.

Другие популярные виды несъемной опалубки

Помимо пенополистирола, существует ряд материалов, которые применяются при созданиинесъемной опалубкипри монолитном строительстве.

  • Керамзитобетонная конструкция – дорогая, морально устаревшая.
  • Стекломагнезитовые опалубки – применяется в основном для заливки внутренних перегородок.
  • Арболитовые опалубки из стружки и цемента. Прекрасный строительный материал, но обходятся такие конструкции достаточно дорого.

В заключение этого списка можно сказать, что пенополистирольнаянесъемная опалубкасегодня самый недорогой вариант при строительстве зданий по новым технологиям – простая, прочная и великолепный утеплитель будущей стены.

Видео установки опалубки из полистирола

Все, кто хотя бы однажды собирал своими руками деревянную опалубку под заливку фундамента бетонным раствором, может подтвердить всю сложность и кропотливость работы с деревом в столь деликатном деле, как построение формы под отливку. Это лишний раз подтверждает, насколько полезной и удачной оказалась идея использовать экструдированный полистирол или пенопластовую опалубку в деле обустройства фундамента.

Конструктивные особенности и преимущества

Во многом конструкция такой опалубки напоминает известный детский конструктор, все элементы которого соединяются посредством защелкивания. У каждого элемента корпус представляет собой пару пенопластовых листов, соединенных специальными перемычками, толщиной в 5-10 сантиметров. При этом чем больше толщина листа, тем в более холодном помещении его можно использовать. Торцы элементов защищены специальными заглушками, также выполненными из пенополистирола.

Обратите внимание! Подобного рода опалубки используются при строительстве как частных домов, так и зданий на четыре-пять этажей. Главное преимущество технологии заключается в дешевизне и высокой скорости монтажа

Конструкция сама по себе уже утеплена, поэтому зимой тепло будет держаться в доме, а стены не промерзнут. Более того, вес опалубки незначителен, поэтому монтажные работы могут проходить без использования спецтехники

Главное преимущество технологии заключается в дешевизне и высокой скорости монтажа. Конструкция сама по себе уже утеплена, поэтому зимой тепло будет держаться в доме, а стены не промерзнут. Более того, вес опалубки незначителен, поэтому монтажные работы могут проходить без использования спецтехники.

Недостатки

Как оказалось, у пенопластовой опалубки имеются некоторые недостатки. Некоторые говорят, что этот материал горюч. Да, это действительно так, но мало кто знает, что древесина более горюча. Также известно о токсичности горящего пенополистирола, но опять же, если при строительстве будет соблюдена технология (то есть листы закрыты штукатуркой или любым другим материалом), то пламя едва ли доберется до опалубки.

Обратите внимание! Разумеется, при покупке обязательно следует осведомляться у продавца о наличии сертификатов – так вы будете уверены, что приобретаете безвредную для здоровья продукцию. А теперь поговорим о действительно существенных недостатках

А теперь поговорим о действительно существенных недостатках.

  • Дом с такой опалубкой сложно переделывать, поэтому дизайн следует продумать заранее – это поможет предвидеть возможные будущие изменения (к примеру, для добавления окна придется прорезать бетонный монолит, что очень трудно). Также стоит заранее продумать расположение всех коммуникаций, так как проложить их по окончании строительства будет трудно.
  • Блоки нужно укладывать предельно герметично, иначе наружная несъемная опалубка из пенополистирола станет отличным местом для проживания насекомых и туда будет проникать подземная вода. Хотя это частично можно предотвратить, если использовать блоки, обработанные влагоотталкивающим средством и инсектицидом. Но стоят такие изделия дороже.
  • Найти строителей, хорошо разбирающихся в технологии, не так просто. В связи с этим стоимость таких работ заметно повышается.
  • Опалубку можно возводить лишь в теплое время года. Если температура опустится ниже нуля, то бетон уже не будет твердеть. Заливать его нужно как минимум при +5 градусах, а если погода жаркая, то бетон необходимо дополнительно увлажнять водой.
  • По окончании строительных работ могут быть проблемы с повышенной влажностью. Это происходит потому, что бетон все еще затвердевает, но когда он окончательно застынет, степень влажности может нормализоваться. Воздух после этого можно высушить с помощью обычного осушителя.
  • Стены, сделанные по данной технологии, будут плохо «дышать», поскольку пенопласт, как известно, плохо пропускает пар. По этой причине дом обязательно следует оборудовать качественной принудительной вентиляцией.
  • Наконец, дом следует заземлить по причине наличия металлической арматуры.

Как видим, в применении несъемной опалубки есть не только очевидные достоинства, но и весьма существенные недостатки.

Опалубка для забора своими руками: пошаговая инструкция

Формирующая конструкция используется не только для заливки фундамента жилых и хозяйственных построек. Необходимость в опалубке присутствует и при монтаже некоторых защитных сооружений. Прочное основание забора гарантирует защиту участка от проникновения посторонних лиц.

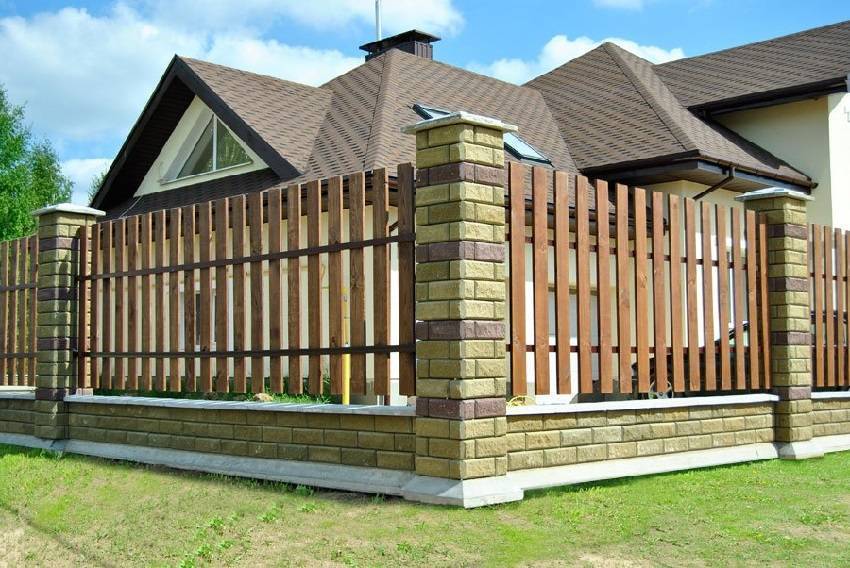

Возведение забора не обходится без заливки фундамента

Перед началом монтажа опалубки в этом случае также понадобится провести определенную подготовку. Первым делом нужно выполнить разметку периметра будущей конструкции. Затем выполняется подготовка грунта, предполагающая удаление растительности, камней, мусора и других преград, которые могут помешать установке опалубки под забор. Далее можно приступить к рытью траншеи. При этом стоит учесть несколько правил. В точках, соответствующих установке опорных элементов (столбов), глубина должна достигать 80 см. Аналогичный показатель для пролетов составляет 50 см.

Как самому построить опалубку под фундамент забора? Дома выполнить данное приспособление не так сложно. С подобной работой может справиться даже человек, не имеющий соответствующего опыта. Для организации формирующей конструкции под основание ограждения следует придерживаться поэтапного алгоритма действий.

Первым делом нужно усилить гидроизоляционные качества древесины, из которой будет выполняться опалубка. С этой целью чаще всего применяют отработанное машинное масло. Далее производится установка вертикальных кольев. Дистанция между ними должна быть не меньше 50 см, но и не больше 1 метра.

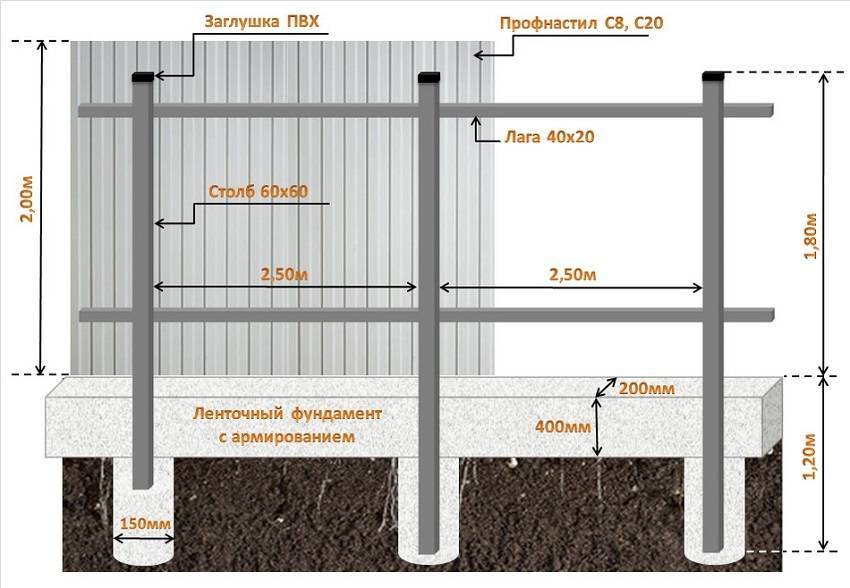

Фундамент нужен даже для забора из профнастила

Затем выполняется монтаж опорных стоек из бруса и производится фиксация к ним щитов. Для закрепления в этом случае используют обычные гвозди или же саморезы. На следующем этапе необходимо стянуть щитовое ограждение проволокой и установить арматурную сетку.

После монтажа арматуры производится фиксация верхней части каркаса. Для этой цели применяют деревянные бруски. В углах располагаются скобы, выполняющие крепежную функцию. На заключительном этапе потребуется заделать щели в конструкции. На этом заканчивается монтаж опалубки для основания забора.

Самостоятельная установка опалубки для основания жилой или хозяйственной постройки требует серьезной подготовки. Помимо составления плана, следует выполнить расчет количества необходимых материалов. Перед сборкой данной конструкции рекомендуется изучить все возможные видеоматериалы на данную тематику.

  • https://stroyday.ru/stroitelstvo-doma/fundament-doma/opalubka-dlya-fundamenta-svoimi-rukami.html
  • https://stroychik.ru/fundament/opalubka-dlya-fundamenta
  • https://househill.ru/fundament/pod-dom/kak-sdelat-opalubku.html
  • https://bouw.ru/article/opalubka-dlya-lentochnogo-fundamenta
  • http://remoo.ru/fundament/opalubka-dlya-fundamenta-svoimi-rukami

Виды несъёмной опалубки

Ранее было отмечено, что несъёмная опалубка, в зависимости от проекта, может возводиться из многих различных материалов. Наиболее часто применяемыми являются следующие разновидности:

1. Вспененный полистирол с внутренними пустотами – материал представлен в виде пластов (пластинных плит), соединяющихся в цельную конструкцию посредством специальных перемычек. Возводимая структура напоминает «Lego»-конструктор, в котором блоки соединяются в разнообразные крупные формы. В итоге, после заливки цементно-песчаной массы, образуется монолитный полистиролбетон, который нуждается во внешней (наружной) и внутренней отделке. Облицовка в основном необходима для защиты материала.


2. Армопанель

3. Несъёмная декоративная опалубка – это конструкция, характеризующаяся наличием готовой наружной облицовки. Её сборка осуществляется методом бесшовной кладки специальных блоков.


Важно!

После подготовки опалубки, в неё заливают бетонную смесь. В итоге получается монолитная, утеплённая бетонная конструкция с декоративной отделкой.

4. Арболит (деревобетонные панели или блоки) – это плиты, состоящие из деревянных опилок, смешанных с щепками и цемента. Собирается опалубка с использованием стяжек, длинных саморезов и гвоздей. Часто, при постройке в холодном климате в неё устанавливают теплоизолирующий пенополистирольный вкладыш. Затем кладут арматуру или прочие металлические стержни и в подготовленное сооружение заливается бетонно-песчаным раствором.

Внешняя поверхность требует выполнения декоративной отделки клинкером, фасадной штукатуркой, сайдингом или природным камнем. Изнутри можно исполнить отделку гипсокартоном или штукатурной смесью.


Монтаж несъемной опалубки

Правила монтажа несъемной опалубки зависят от выбранного материала. Так, железобетонные блоки могут устанавливаться только при помощи грузоподъемной техники. Если планируется монтаж несъемной опалубки своими руками, то чаще всего, применяются пенопластовые блоки.

При применении этого материала монтаж несъемной опалубки очень прост, однако нужно знать некоторые нюансы монтажа. Так, ошибки при сборке могут привести к тому, что точка росы окажется внутри стены дома, а это сделает помещение сырым.

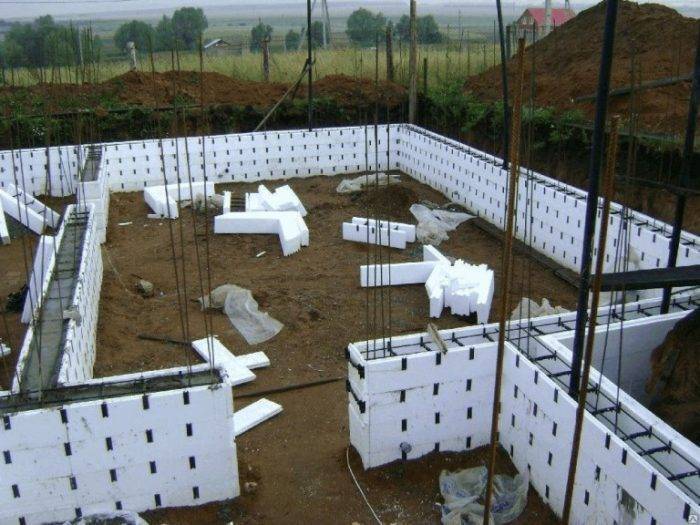

Технология строительства опалубочных форм из пенопласта для фундамента заключается в следующем:

  • выполняется разметка строительной площадки, копка котлована;
  • на дне выполняется песчаная подушка высотой 15 см;
  • далее настилается рулонный гидроизолирующий материал, пласты материала укладываются с нахлестом;
  • выполняется армирование: устанавливаются вертикальные выносы и монтируется первый ряд горизонтальных прутков;
  • далее устанавливаются пенопластовые блоки, соединяются они между собой путем легкого нажима. При этом осуществляется соединение по типу «паз-гребень»;
  • после того, как будет закончен монтаж стартового ряда блоков по всему контуру здания, монтируется второй ряд. При этом в пазы каждого идущего выше ряда блочных форм устанавливается очередной ряд арматурных прутков, расположенных горизонтально;
  • когда монтаж будет закончен, производят заливку раствора. Заливают его в формы слоями небольшой высоты сразу по всему контуру здания;
  • сверху выкладывают кирпичные ряды для оформления цоколя.

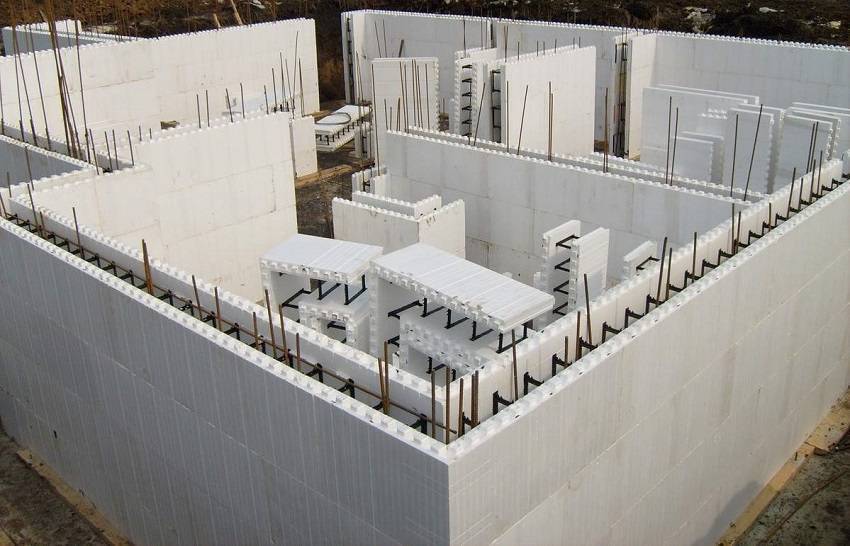

Монтаж стационарных опалубочных форм для стен производится практически так же. Приступают к устройству, когда все работы по постройке фундамента будут закончены. Укладку стеновых блоков начинают с угла.

Для постройки несъемной опалубки перекрытий применяются телескопические или объемные стойки. Формы изготавливают из листового материала, например, из профлиста. Также могут быть использованы плиты из арболита или пенопласта.

Итак, несъемные или стационарные опалубочные формы – это стационарные элементы, которые остаются частью возводимой конструкции навсегда. Изготавливаются они из самых разных материалов, выбирать вариант нужно с учетом условий эксплуатации. Самый популярный вид форм – пенопластовые, их легко перевозить и монтировать. Работы по монтажу можно выполнить в одиночку. Однако этот материал является искусственным, он не безупречен с точки зрения экологии.

Различные варианты


Опалубка позволяет создать бетонную конструкцию необходимой толщины Задача, которую выполняет стеновая опалубка, заключается в жестком ограничении пространства вертикальных конструкций, создаваемых путем заливки жидких бетонных растворов и сохранении заданной формы на последующих этапах затвердевания.

Конструктивные отличия


Съемные формы используются многократно Каждая сборная форма, устанавливаемая для стен своими руками, будет включать в свой состав такие конструктивные элементы:

  • щит (ограничивающая плоскость);
  • опорная рама/стойки, упоры;
  • элементы жесткости (ребра, скобы, стяжки);
  • соединительный крепеж.

По способу дальнейшего использования различают опалубку 2 видов:

несъемная (выполняет и другие функции – утепление, гидроизоляция, защита бетонного монолита);
съемная (оснастка многоразового применения включает процедуру разборки с сохранением целостности деталей и сформированной поверхности, одноразовая – только осторожное поведение с бетоном).


Щитовая опалубка В зависимости от сложности бетонных работ растет сложность и количество разновидностей необходимых составляющих опалубки.

Применяются такие виды классификации:

  • по габаритам — крупнощитовая/мелкощитовая;
  • по направлению установки – вертикальное, горизонтальное;
  • по особенностям функционирования – скользящая, блочно-переставная, объемно-переставная, специальная с обогревом (для районов Крайнего Севера).

Наглядно представить основные типы конструкций, применяемых при возведении наливных несущих каркасов домов различной сложности, поможет следующая схема:

Что нужно знать при выборе материала для опалубки

Формирующие конструкции, используемые для заливки фундамента, можно собирать из разных материалов. На выбор типа опалубки оказывают влияние такие критерии: разновидность фундамента, его ширина, протяженность и т. п. Для сборки формы чаще всего используются следующие материалы:

дерево;пенополистирол;металл;железобетон.

Дерево. Как уже говорилось выше, формы для фундамента из данного материала встречаются чаще всего. Щиты для опалубки в этом случае могут отличаться по своей конструкции. Наиболее распространено использование листовой фанеры, которая фиксируется на распорки, изготовленные из деревянной доски.

Преимуществом деревянной конструкции является ее доступность. А также стоит отметить, что стоимость такой формы довольно низкая. Деревянные элементы монтируются сравнительно легко. Все, что для этого нужно, – знать технологию работ и придерживаться ее. Для установки такой конструкции не употребляются сложные специализированные инструменты.

Опалубка из пенополистирола стала очень популярной благодаря своей практичности и функциональности

Основным недостатком опалубки для бетона, изготавливаемой из древесины, является необходимость использования дополнительных элементов. Это нужно для того, чтобы усилить конструкцию. Чаще всего такая потребность обусловлена габаритными отличиями отдельных деталей формы. Организация данной опалубки требует обязательного предварительного расчета материалов.

Пенополистирол. Второй по популярности материал. Из него изготавливаются составляющие элементы несъемной конструкции. Помимо выполнения формирующей функции, он является хорошим утеплителем, защищая фундамент здания от низкой температуры, ветра и воды. Такая конструкция легко монтируется, однако ее стоимость не слишком доступная. Проблемы могут возникнуть и при подборе отдельных составляющих элементов.

Железобетон. Люди, задающиеся вопросом о том, из чего сделать опалубку, нередко выбирают и другие, менее популярные материалы. В качестве примера можно привести железобетон. В частном строительстве такой способ практически не используется, так как окончательная стоимость работ слишком высокая. А также стоит отметить трудоемкость организации такой опалубки.

Железобетонная конструкция собирается из отдельных плит. Основным преимуществом такой опалубки является то, что ее монтаж позволяет уменьшить толщину самого фундамента.

Металл. Металлическая форма является отличным вариантом в том случае, когда необходимо построить ленточный фундамент. Она также используется для монолитных конструкций. Неоспоримым достоинством этого способа является то, что при желании арматуру, укрепляющую бетон, можно приварить непосредственно к металлическим щитам опалубки. Такая конструкция отличается высокой прочностью и надежностью.

Металлические конструкции для опалубки имеют один недостаток — высокая стоимость

Еще одним преимуществом металла считается его универсальность. Такие листы можно гнуть, меняя их форму по необходимости. Недостатком такого варианта является высокая стоимость конструкции.

Опалубка для фундамента своими руками из подручных материалов

Для сборки опалубки применяются не только специализированные материалы. Например, небольшую форму для фундамента можно выполнить из подручных средств. Это могут быть старые двери, части мебели, доски, шифер и т. д. Основным преимуществом этого способа является его дешевизна.

Стоит отметить, что сконструировать такую форму достаточно сложно, так как довольно трудно подобрать нужные детали. Добиться герметичности опалубки, изготовленной из подручных средств, очень нелегко. Именно поэтому данный метод не пользуется популярностью. Его можно применять при постройке бетонного забора. Форма для ограждения, выполненная по такой технологии, требует учета возможных проблем, которые иногда возникают во время работы.

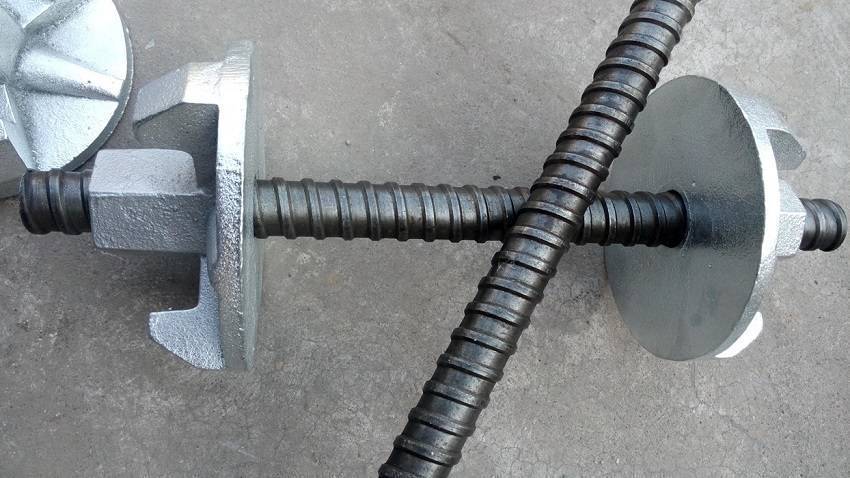

Для стягивания стенок опалубки используют специальные шпильки

При использовании любых материалов рекомендуется применять специальные шпильки для опалубки. Они необходимы для стягивания стенок конструкции. Жесткость произвольной опалубки гораздо ниже, чем данный показатель форм, собранных из специализированных деталей. При организации такого варианта повышается риск возникновения утечки раствора.

Рекомендуется учесть, что в этом случае не обойтись без дополнительных крепежных элементов. Чтобы обеспечить хорошую жесткость и устойчивость конструкции, необходимо выставить специальные расклинки и опоры. Следует помнить, что такой метод категорически нельзя использовать при организации фундамента для жилых зданий.

Из каких материалов можно изготовить опалубку?

Опалубка может изготавливаться из различных материалов. Среди них можно отметить:

  • Металл. Данный вид материала очень дорогой, но в тоже время и наиболее универсальный. Ее изготавливают из стальных листов, толщина которых составляет около 1-2 мм. Главным недостатком такого материала является его высокая стоимость, поэтому его используют крайне редко.
  • Железобетон. Данный вид опалубки также является дорогим. Она изготавливается из бетонных плит разной толщины. При ее использовании значительно сокращается расход бетона для заливки. Однако главным недостатком такого материала, является его высокий вес, что требует использования специальной тяжелой техники.
  • Пенополистерол. Данный вид опалубки является также не из дешевых,, однако ее нет необходимости снимать после того как бетон набрал прочность. Она изготавливается из уже готовых блоков пенополистерола, монтировать ее достаточно легко. Главным недостатком такого материала является его высокая стоимость и возможные трудности в процессе подбора некоторых сложных элементов.
  • Подручные материалы. Опалубку можно изготовить и из шифера, профлистов и других подходящих материалов. Преимущество такой опалубки является ее невысокая цена, однако среди недостатков можно отметить сложность сборки конструкции, существует риск возникновения протечки бетонного раствора через образованные щели, необходимо использовать дополнительные расклинки и опоры.
  • Древесина. Данный вид материала для опалубки широко распространен и не дорогой. Чаще всего для создания опалубки используют обрезанные доски или листовую фанеру. Ее легко собрать, однако необходимо устанавливать дополнительные элементы усиления. Именно этот вид опалубки лучше всего использовать для новичков в строительстве.

Как рассчитать стоимость строительных работ?

Чтобы вы наглядно поняли, какой будет экономия, приведем ориентировочный расчет стоимости возведения дома с помощью описываемой опалубки. Она (стоимость) зависит не только от цены на стройматериал, но и от размеров будущего здания. Вот стройматериалы, необходимые для одного квадратного метра.

НаименованиеКоличествоСтоимость
Опалубка3,3 штуки (при стандартных размерах листов)490 р.
Арматура (если здание будет иметь больше трех этажей)10 килограмм на метрЗависит от текущей стоимости
Раствор0,15 кубометра (125 л)Зависит от текущей стоимости

Теперь выясним, во сколько обойдется создание опалубки, если не учитывать стоимость выполнения работ:

  • площадь стен (отнимаются проемы) составит 180 метров квадратных (10х10-40);
  • цена самой опалубки – 88200 р. (180х490);
  • цена заливки раствором – 81000 р. (180х15 = 27х3000);
  • цена арматуры – 37800 р. (180х10 = 1,8х21000).

Подводим итоги. В среднем, стоимость материалов для такого дома будет составлять 207 тысяч рублей, или, другими словами, 1150 рублей за квадрат.

Утепление фундамента пеноплексом

Ранее мы рассказывали о том как правильно утеплить фундамент при помощи пеноплекса, говорили о стоимости материалов и работ, советуем вам ознакомится с данной информацией

Изготовление опалубки (пошаговая инструкция)

Изготовление опалубки

Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.

Щитовая

Перед работами по изготовлению формы необходимо:

1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву

2Выполнить расчет материала

3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

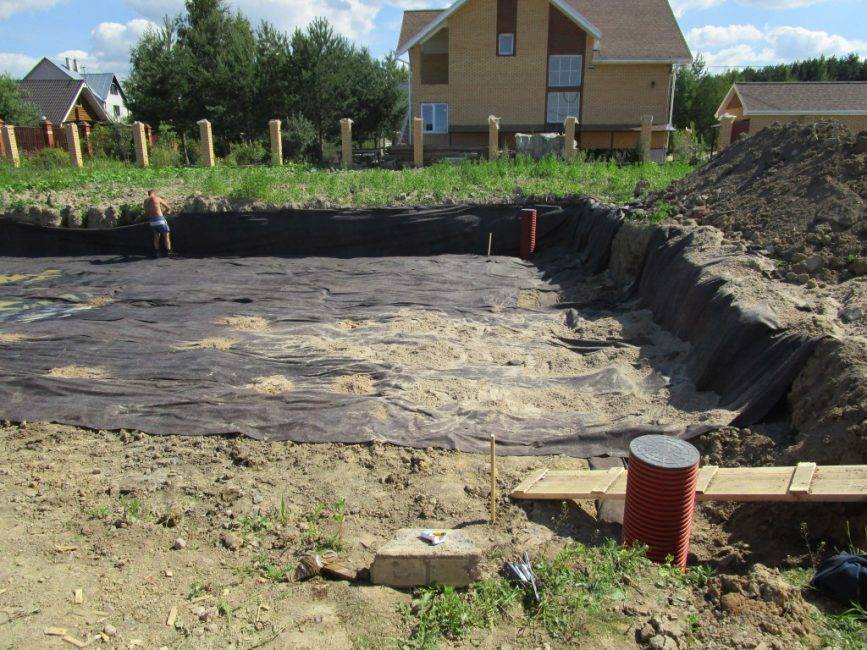

Котлован под фундамент

1ШАГ 1

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.

При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.

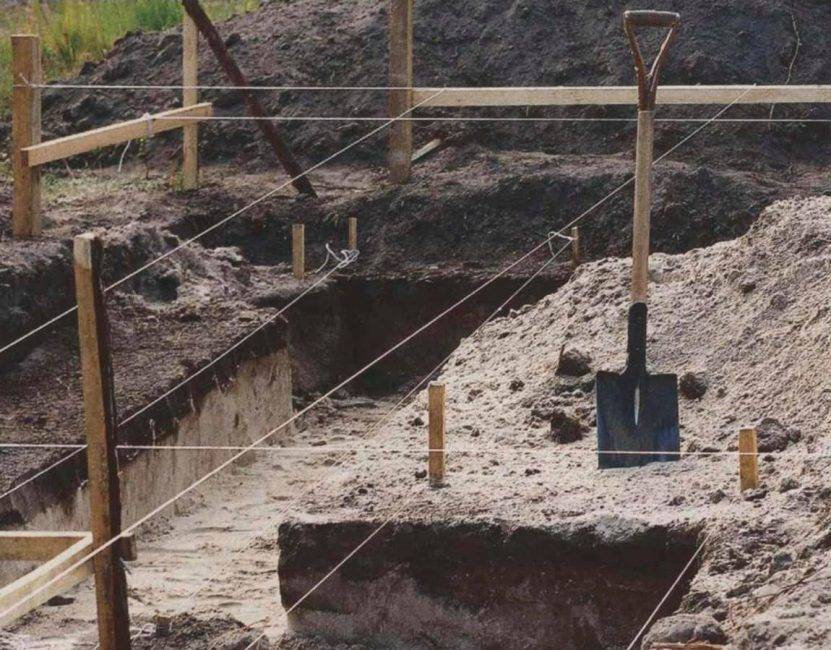

Разметка фундамента

2ШАГ 2

Расчет. После выполнения разметки выполняется расчет количества материала.

Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).

Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки

Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.

Учитывая все вычисления, а также места установки элементов, можно определить количество материала.

Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

Изготовление щитов

3ШАГ 3

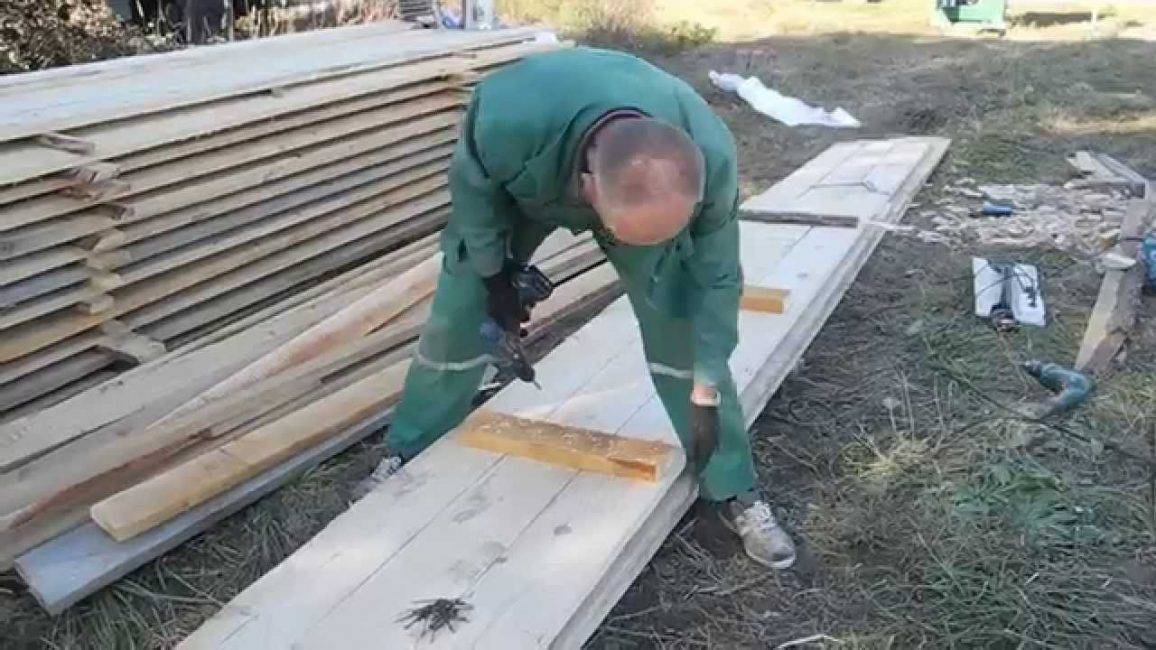

Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

Установка опалубки

4ШАГ 4

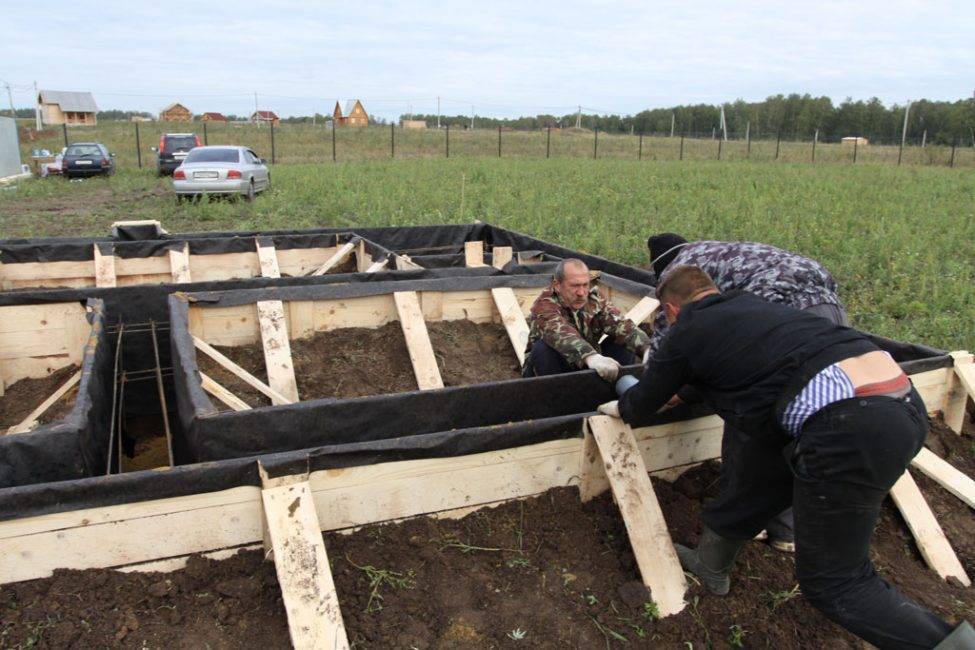

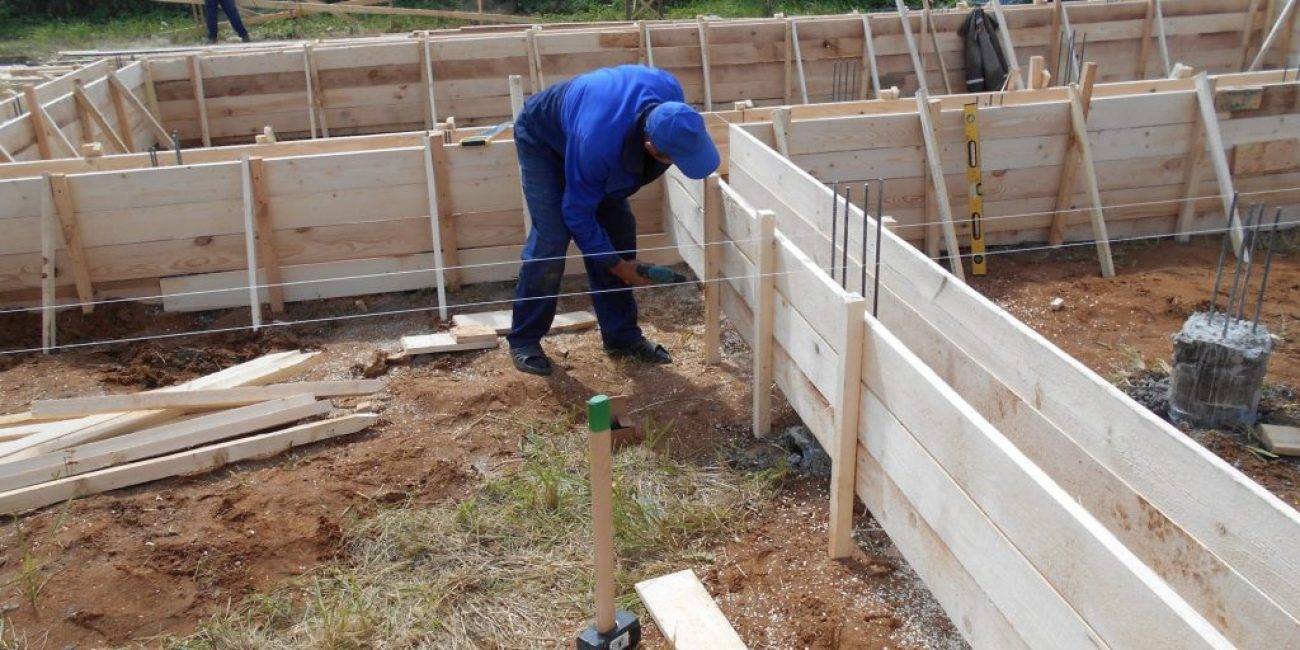

Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.

Для фиксирования геометрических размеров, внутри конструкции крепятся  распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.

Установку и фиксирование щитов необходимо контролировать уровнями, как по горизонтали, так и по вертикали. Шпильки в каркас необходимо устанавливать через трубки (втулки) большего, чем шпилька, диаметра. Это необходимо для последующего демонтажа.

Подготовка к заливке

5ШАГ 5

Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.

По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.

При установке конструкций опалубки, в местах, где планируется провести коммуникации (трубопроводы, кабели) через фундамент, необходимо установить трубы диаметром 100 мм.

Картофель: описание 73 лучших сортов (Фото & Видео) +Отзывами огородников

Нюансы устройства опалубки для разных видов фундамента

В малоэтажном частном строительстве ленточное основание – наиболее часто встречающийся вариант. Однако он не единственный. Применяются также плитные фундаменты и столбчатые.

Опалубка для столбчатого фундамента

В этом случае помимо общей траншеи, выкапываются глубокие ямы для столбчатых опор. Они располагаются по периметру будущего здания так, чтобы под каждым углом или пересечение стен находилась опора.

Сама опалубка выполняется также из досок, фанеры или других листовых материалов по описанной выше технологии. Отличие – расположение ограничивающих элементов в виде вертикально расположенной четырехгранной призмы (столба прямоугольного или квадратного сечения) или цилиндра. Заливка производится сверху. Армирование столбчатого фундамента идет отдельно для каждой опоры с последующей обвязкой.

При этом столб имеет либо одинаковое по всей высоте сечение, либо увеличенную нижнюю ступень.

Обязательна отсыпка подушки под опоры фундамента, нижняя ступень может заливаться без опалубки, в грунт, но при этом армироваться. Для верхней части опоры монтируется опалубка, арматура верхней и нижней частей связывается. Простые по форме, имеющие ограниченную нагрузку, опоры могут бетонироваться без армирования.

Если поверх столбчатого фундамента планируется устраивать монолитный ростверк, для него опалубка выполняется отдельно, в виде короба.

Опалубка для плиты фундамента

Основное отличие этого вида ограничителей заключается в одностороннем расположении: щиты очерчивают форму будущей плиты по наружным сторонам.

Важно: при устройстве такого типа опалубки следует более внимательно относиться к расчету прочности конструкции, поскольку нагрузка на щитовые ограничители возрастает пропорционально размеру плиты.

Пенопластовые блоки в качестве несъемной опалубки для плитных фундаментов не используется. Если необходимо сделать ограничители несъемными и одновременно использовать их для утепления основания, применяют плоские листы пенопласта или полистирола.

Процесс изготовления съемной опалубки из досок

Рассмотрим, как можно сделать съемную опалубку для фундамента из деревянных досок своими руками, и какие материалы могут потребоваться.

Необходимые материалы

Как правило, огромного количества материалов для создания опалубки не требуется, однако лучше всего для нее использовать качественные материалы, поскольку если на поверхности досок будут дефекты, ямки, щели, то это снижает прочность фундамента. Так для ее создания необходимо подготовить:

  • Деревянные доски толщиной около 2,5-3 см.
  • Брус для закрепления щитов.
  • Саморезы для крепления всех элементов опалубки.
  • Арматура или деревянные колышки.
  • Шуруповерт.

Технология изготовления и монтаж опалубки

Опалубка под фундамент своими руками должна устанавливаться на ровную и чистую поверхность, поэтому заранее необходимо убрать все загрязнения и мусор с участка, поскольку после установки этого сделать уже не получится. Поверхность грунта не должна иметь перепадов высоты, поэтому необходимо заранее ее выровнять, если есть необходимость.

Внутренняя поверхность опалубки должна четко соответствовать ширине бетонного фундамента, а поверхность стен опалубки должна быть гладкой и не иметь дефектов.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
