Время для изготовления скважины
Работы рекомендуется выполнять в августе-сентябре. В этот период водоносные пласты содержат наименьшее количество ресурса. При выполнении работ в зимнее время воду замораживают. Для этого в колодец вводят скважинный насос, который крепится к трубе-кондуктору и подает холодные воздушные потоки. Жидкость замерзает через 3-7 дней.
Технология бурения не отличается от таковой в летнее время. Высота кондуктора должна достигать уровня земли. Трубу нужно заглублять ниже слоя песчаников. При необходимости высоту кондуктора увеличивают, накручивая муфты. После завершения работ свободное пространство засыпают, что защищает скважину от попадания сточных вод.
Практические приемы поиска
Если соседи купили дом с уже имеющимся колодцем, рассчитывать придется на свои силы. Понаблюдав за растениями, животными и природными явлениями и выявив наиболее вероятное расположение подземного ключа, следует переходить к следующей стадии — практическим поискам на местности.
Использование стеклотары
Для этого эксперимента понадобится много сухих стеклянных банок одинакового объема. Посуду вкапывают в землю так, чтобы горлышко углубилось на 5-7 см. Банки размещают по всей территории участка. Спустя 24 часа оценивают полученный результат. Те емкости, где больше всего скопилось конденсата, указывают на близость грунтовых вод.
Применение гигроскопичного материала
Для проведения этого теста понадобятся глиняные горшки (не глазурованные) и любой гигроскопичный материал — силикагель, каменная соль, крошка красного кирпича. Пробы следует проводить в ясный солнечный день
Важно, чтобы на следующий день также стояла сухая погода
В сухие горшки насыпают гигроскопичный материал. Каждый сосуд взвешивают и пронумеровывают. Показания записывают. Горшки оборачивают нетканым материалом и закапывают под землей на глубину 0,5 м.
Спустя 1 сутки емкости достают и снова взвешивают, сравнивая полученные показания с предыдущими. Чем тяжелее стало содержимое глиняной посуды, тем ближе водоносный слой располагается к поверхности почвы.
Оборудование для автономного водоснабжения
Для обустройства водопровода из скважины помимо насоса нам потребуется другое специальное оборудование, необходимое для нормального функционирования сооружения.
Герметичная емкость для защиты оголовка
Важный конструктивный элемент для обустройства скважины – кессон. Это герметичная камера, в которой располагается оголовок скважины. Она защищает сооружение от промерзания в холодное время года и от проникновения грунтовых вод.
Кроме того, внутри емкости располагается все необходимое для функционирования скважины оборудование. Поэтому размеры кессона должны быть достаточными для того, чтобы внутри поместились приборы и спустившийся для обслуживания или ремонта человек.
Кессон надежно защищает оголовок скважины от низких температур и грунтовых вод. Здесь же можно разместить все необходимое оборудование
Герметичная камера может быть выполнена из разных материалов: пластика, бетона, металла, кирпича или полимерпеска. Каждый из вариантов имеет свои достоинства и недостатки.
Форма емкости может быть любой, но чаще всего она имеет круглое или четырехугольное сечение. Кессон можно купить в готовом виде или изготовить самостоятельно. В любом случае емкость должна быть оборудована люком с плотно прилегающей крышкой.
С обустройством кессона для автономного источника воды ознакомит ролик:
Гидроаккумулятор для формирования напора
Устройство представляет собой емкость, разделенную эластичной мембраной. Один из получившихся отсеков заполнен воздухом, второй – водой. Поступающая в бак вода растягивает мембрану, уменьшая тем самым объем первого отсека.
Чем больше воды, тем выше давление в первой камере. После того, как потребитель открывает кран, количество воды уменьшается, и давление в воздушном отсеке снижается.
Гидроаккумулятор дополняется датчиком, который следит за давлением в камерах. Когда оно опускается ниже заданной отметки, прибор подает сигнал на включение насоса и вода из скважины поступает в систему.
Как только давление поднимется до определенного уровня, насос выключается. Гидроаккумулятор используется для создания в водопроводе давления, достаточного для работы бытовых приборов.
Гидроаккумулятор необходим для защиты насоса от преждевременного износа, кроме того, он создает необходимое для работы бытовых приборов давление в системе
Некоторые из них, например, проточные водонагреватели, посудомоечные и стиральные машины нуждаются в давлении не ниже 0,5-0,7 атмосфер.
Кроме того, устройство защищает насос от преждевременного износа. Без гидроаккумулятора оборудование будет включаться слишком часто. А это для него крайне нежелательно, ведь включение насоса чаще, чем 10 раз в минуту увеличивает его износ на 40%.
Система фильтров для очистки воды
Фильтры необходимы для скважин любого типа. Даже глубокие артезианские «выдают» воду с высоким содержанием железа, тяжелых металлов и других не полезных микроэлементов. Поэтому очистка такой воды необходима.
Подобрать нужный тип фильтра можно только после проведения анализа воды. Полноценная система очистки в максимальной комплектации будет выглядеть следующим образом:
- Сетчатый фильтр грубой очистки. Ставится перед насосом и перед гидроаккумулятором.
- Фильтр механической очистки. Устройство задерживает включения размером 80-100 мкм. Представляет собой колбу со сменным волокнистым наполнителем.
- Блок аэрации. Насыщает кислородом проходящую через него воду.
- Комплект специальных фильтров. Каждый из них устраняет излишки определенного элемента: железа, калия, натрия, солей и т.п.
- Блок биологической защиты. Представляет собой угольный фильтр или ультрафиолетовый излучатель, которые устраняют из воды микроорганизмы.
- Фильтр тонкой очистки. Останавливает включения размером до 5 мкм, что полностью избавляет жидкость от осадков и посторонних примесей.
В качестве дополнения может быть установлен фильтр с обратным осмосом, что позволяет получить питьевую воду высочайшего качества.
На рисунке схематично представлен один из вариантов сооружения водопровода из скважины (кликните для увеличения схемы)
Правила расположения колодца на участке
Мало определить место для копания колодца на участке и соорудить его даже своими руками.
Тут нужно еще соблюдать все правила его расположения:
- Колодец для воды или скважина не должны находиться ближе, чем на 20-25 м от источников загрязнения. К ним относятся свалки мусора, продуктов гниения, кладбища и так далее.
- Также нужно обезопасить строения на участке от подтопления и колодец располагают на расстоянии от таких построек в 10-15 м.
В основном, такие правила в большей степени распространяются на шахтные колодцы, которые подвергаются наиболее часто затоплению. Скважины менее опасны для любых построек на участке, так как не имеют такого большого размера.
Особенности конструкции
При обустройстве песчаной скважины необходимо знать, как правильно сделать скважину и принимать во внимание следующие моменты:
- Вода из такого источника имеет не всегда хорошее качество, поэтому рекомендуется выполнять дополнительную очистку поднимаемой жидкости.
- Песчаная скважина может безупречно эксплуатироваться на протяжении 15 лет. Срок службы определяется слоем, в котором находится фильтрующая часть конструкции. При наличии крупных включений эксплуатация может продлиться на большее время.
- Безупречная подача воды из песчаной скважины возможно только при условии постоянного откачивания. В противном случае от подобного источника лучше отказаться.
- При наличии двух песчаных скважин одинаковой глубины дебет одной из них будет всегда меньше.
- Необходима регулярная прочистка фильтрующего элемента с периодичность 1 раз в полгода или в год.
Принципы составления схемы и прокладки водопровода
Сначала составляют план водопровода, где указывают, как подвести и завести воду из скважины в дом. В схеме отмечают бойлеры, потребители, коллекторы, насосы и фильтры для скважины. На чертеже обозначают места расположения этих конструкций и узлов, указывают направление трубопровода и расположение труб.
Общая схема водопровода в доме и на земельном участке включает следующие элементы и параметры:
- Скважина;
- Насосная станция или насос;
- Гидроаккумулятор;
- Система очистки воды для подачи в помещение;
- Запорный клапан;
- Тройник для распределения воды;
- Расположение труб внутри дома и на участке.
Трубы в доме прокладывают двумя методами. Последовательный способ оптимально подходит для небольшого дома площадью до 100 квадратных метров или дачи для сезонного проживания. В данном случае вода в дом из скважины попадает через главный трубопровод. У каждого смесителя или крана устанавливают тройник, который выводит воду к потребителю.
Если вы только планируете строительство загородного дома и еще не определились с проектом, в каталоге “МариСруб” вы найдете десятки готовых вариантов. Для вас — двухэтажные и одноэтажные дома с балконом и террасой, уютные компактные дачи с мансардой и без, просторные коттеджи с гаражом, верандой и другими пристройками. Выбирайте понравившийся проект, и архитектор внесет необходимые изменения. Кроме того, вы можете заказать индивидуальное проектирование!
Поиск воды с помощью проволоки или лозы
Использование алюминиевой проволоки и лозы – ещё одна хорошо зарекомендовавшая себя методика. Рамки использовались для поиска воды ещё в древние времена. Принцип действия таких приборов основан на явлении биолокации и свойствах магнитного поля.
Так можно найти воду на своём участкеИсточник ms.decorexpro.com
Ниже мы расскажем, как найти воду на участке для колодца своими руками при помощи проволоки. Для этого нужно:
- Приготовить два куска алюминиевой проволоки длиной 50 см и согнуть их так, чтобы одна часть составляла15 см.
- Вставить их в фрагмент ствола бузины или другого растения с удалённой сердцевиной так, чтобы проволока легко проворачивалась в трубке.
- Взять в обе руки за деревянные ручки обе проволоки и ходить с ними по участку, поворачивая вправо и влево. Если близко водоносная жила, то концы будут сходиться друг к другу. Если вода будет оставаться в стороне, то прибор будет указывать на неё. Чем ближе вы к источнику, тем сильнее деформация.
- Место предполагаемого расположения источника нужно пройти в направлении, перпендикулярном начальному. Если показания будут такими же, то это место подходит для сооружения колодца.
После повторной проверки можно начинать копать шахту колодцаИсточник baraholka.com.ru
Видео описание
Рекомендуем изучить этот ролик с описанием использования алюминиевой рамки для поиска воды:
Теперь о том, как ищут воду для колодца с помощью лозы. В качестве индикатора можно использовать участок ветки любого дерева с развилкой, угол которой составляет примерно 150о. Ветку тщательно высушивают на солнце, а затем берут руками за два конца так, чтобы центральная основная часть была направлена вперёд. Затем с таким «прибором» проходят по участку. Близкое залегание водоносных слоёв возможно в тех местах, где ствол наклонится к земле.
Наиболее точные показания лозоходство даёт в определённые промежутки времени:
- с 6 до 7 утра;
- с 16 до 17 часов;
- с 20 до 21 часу;
- с полуночи до часу ночи.
Правильно определять местонахождения подземного источника с помощью лозы умеют немногиеИсточник bastanshenas.com
Хотя лоза и алюминий дают довольно точные сведения о наличии воды, источник может оказаться всего лишь верховодкой. Поэтому в любом случае сразу после обнаружения участков с повышенной влажностью нужно проводить разведочное бурение.
Коротко о главном

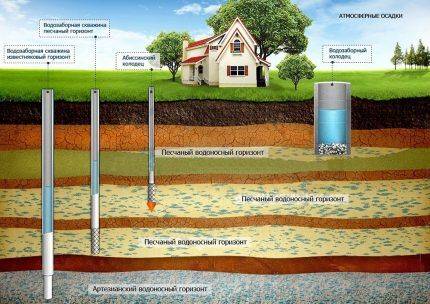

Вода располагается под землёй между слоями водоупорных веществ. Чаще всего в роли этих веществ выступает глина с камнями.
Вода в подземных источниках содержится в песчаной прослойке, которая имеет в разных местах различную толщину.
Вода в больших количествах скапливается там, где водоупорный слой образует своеобразную чашу.
Колодцы нужно сооружать вдали от свалок, канализаций, автодорог и на расстоянии от построек.
Чтобы найти воду на участке, можно понаблюдать за испарениями земли или за поведением животных и насекомых.
Для поиска воды на участке можно использовать соль, стеклянные банки, барометр, алюминиевую проволоку или лозу.
В местах предполагаемого залегания водоносной жилы лучше производить разведочное бурение.
Дополнительное оборудование
В насосную станцию входят многие элементы, в том числе накопительная ёмкость и реле давления.
- Если же собирается система из отдельных узлов, то на этом этапе нужно установить гидроаккумулятор – специальный бак с мембраной. Расположить резервуар можно в кессоне или подвальном помещении дома. На входе в бак устанавливается обратный клапан и дренажный слив (и ещё один слив за баком).
- Электрическая часть. Проводится подключение всех элементов, устанавливается реле давления, датчик сухого хода.
- Система фильтров располагается после гидроаккумулятора. В идеале, чтобы определиться с системой очистки, образцы жидкости нужно отправить в лабораторию для установления примесей.
- Бойлер. После бака и системы фильтров, делается разводка воды на два потока и один из них пропускается через водонагреватель.
Оборудование для обустройства системы водоснабжения
Технология обустройства водоснабжения из скважины своими руками, зависит от глубины залегания источника и его характеристик.
Схему автономного водоснабжения можно разработать, воспользовавшись услугами специалистов, либо же взять подходящий готовый вариант из сети
Одним из ключевых элементов в обустройстве системы водообеспечения на участке является насос, который будет обеспечивать бесперебойный подъем и подачу воды в дом из скважины. Для обустройства автономной скважины достаточно установить агрегат с диаметром в 3 или 4″, оборудованный дополнительной защитой от «сухого хода». Это позволит предупредить перегрев и поломку насоса в случае достижения в источнике минимального уровня воды.
Технология водоснабжения из скважины предусматривает также установку пластикового или металлического резервуара – кессона, который размещают так, чтобы иметь к нему свободный доступ, но при этом препятствовать попаданию грязи или воды из внешней среды. Он необходим для подключения насоса в скважине и дальнейшего контроля его в процессе работы.
При обустройстве водопровода из скважины в дом, чаще всего его используют трубы диаметром 25-32 мм из металлопластика – полимерного материала, который легко гнется и обладает высокой устойчивостью к развитию коррозии.
Водопроводные трубы прокладывают от источника к дому, заглубляя ниже уровня промерзания грунта (не менее 30-50 см)
Обустройство водоснабжения невозможно без системы канализации, которая предусматривает установку септика с приемными камерами и системой очистки сточных вод. Технология обустройства системы канализации подробно расписана в отдельной статье.
Свежие записи Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистостиОт Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей7 сортов неприхотливого барбариса, который можно высаживать в любую почву
Что понадобиться для устройства абиссинского колодца
Итак, начнем. Будем говорить о классической схеме монтажа скважины иглы: забивании в грунт.
Для забивания абиссинского колодца нам обязательно понадобится:
- игла-фильтр
- комплект труб с резьбой
- муфты для соединения труб
- сантехнический лен и паста для использования в резьбовых соединениях
- два трубных сантехнических ключа
- насос для прокачки скважины
- инструмент, которым будет осуществляться забивание (о вариантах расскажем ниже)
Дополнительное оборудование, которое может понадобиться:
- Трубный клупп или плашка для нарезания резьбы (если при забивании резьба испортится)
- Два гидравлических домкрата, если потребуется поднять колонну труб колодца
Прежде чем приступать к изложению личного опыта, напомним основные принципы абиссинского колодца.
Диаметр скважины небольшой – обычно от одного дюйма до двух. Такой диаметр не позволяет опустить насос внутрь скважины, и выкачивание воды происходит поверхностными насосами – сначала при прокачке ручной колонкой, затем, после прокачки скважины, можно переходить на электрический насос, обязательно самовсасывающий.
Поднять воду из абиссинского колодца можно только если зеркало воды находится не глубже 9 метров. Если динамический уровень скважины окажется ниже восьми-девяти метров от уровня насоса, поднять такую воду можно будет только разместив насос в кессоне (яме), уменьшив таким образом глубину всасывания до нужной величины. При этом нужно учитывать, что паспортные 9 метров всасывания может показать только самый качественный самовсасывающий насос.
Важно обеспечить полную герметичность магистрали от всасывающего воду фильтра по насоса – если хотя бы в одной муфте при забивании образуется свищ, засасывания воды с глубины не произойдет. Скважина-игла представляет собой трубу небольшого диаметра, обычно внешним диаметром 1 дюйм (на строительных рынках и металлобазах маркируется как 25 труба – по внутреннему диаметру) и 1 ? дюйма
Дело в том, что колонна – скважина будет забиваться в землю без всякого бурения, а забить трубу бОльшего диаметра бывает крайне сложно
Скважина-игла представляет собой трубу небольшого диаметра, обычно внешним диаметром 1 дюйм (на строительных рынках и металлобазах маркируется как 25 труба – по внутреннему диаметру) и 1 ? дюйма. Дело в том, что колонна – скважина будет забиваться в землю без всякого бурения, а забить трубу бОльшего диаметра бывает крайне сложно.
Укладка трубопровода
Последний этап водоснабжения частного дома от колодца – проводка трубы от точки водозабора в жилище. Сначала нужно выкопать траншею, на дно которой выкладывается песок и щебень. На полученную «подушку» располагают трубы.
Важно! Не рекомендуется использовать для скважин (особенно питьевых) вибрационные модели насосов. Такое оборудование не является целесообразным, так как в процессе эксплуатации способствуют засорению фильтра
В скважине с простым вибрационным насосом со временем уменьшается количество воды, поступающей из нее
В скважине с простым вибрационным насосом со временем уменьшается количество воды, поступающей из нее.
Трубы в обязательном порядке нужно утеплить. Достичь необходимого результата можно с помощью специального теплоизолятора. Также довольно популярный метод утепления трубы – прокладка ее вместе с электрошнуром, который осуществляет активный обогрев коммуникации. Лучший вариант – использование двухжильного кабеля. Для дополнительной теплоизоляции и защиты на трубопровод надевают гофру.
Далее, кабель насоса подключается к электрощитку в жилище. Заводить трубы в дом рекомендуется через подвальное помещение. Специалисты советуют избегать при прокладке труб изгибов.
После проводки трубы в дом необходимо провести разводку труб. На этом оборудование водопровода частного дома заканчивается. Безусловно, существуют варианты водоснабжения, которые выполняются без защитного гидроаккумулятора, но специалисты советуют именно этот способ.
А какие советы предложите вы, чтобы водопровод от скважины прослужил не один год?
Особенности подключения к центральной магистрали
При наличии центрального водоснабжения в населенном пункте обустроить водопровод в частном доме совсем несложно. Особенно если магистраль проходит недалеко от объекта. После получения разрешения на подключение у организации, обслуживающей систему водоснабжения, в течение пары дней делается врезка в соответствии с техническими условиями и сметной документацией. Рытье траншей на необходимую глубину ведется с помощью спецтехники, поэтому на земляные работы уходит всего несколько часов.
Далее прокладывается трубопровод из стальных или полипропиленовых труб, устанавливается запорное оборудование в смотровом колодце и в доме. После завершения наружных работ приступают к разводке внутри помещения по схеме.
Варианты обустройства водообеспечения из скважины
Способ № 1 – подводка с автоматизированной насосной станцией. Если на участке имеется неглубокая скважина, и если уровень ее воды позволяет, можно установить ручной насос или насосную станцию. Принцип действия данной системы заключается в том что при помощи погружного насоса в гидропневматический бак откачивается вода, его вместимость может составлять от 100 до 500 литров.
Во время работы с неглубокой песочной скважиной, одним из более оптимальных вариантов является обустройство автоматизированной системы водоснабжения, обеспечивающее бесперебойную подачу воды в дом.
У самой емкости для накопления есть резиновая мембрана и реле, которые регулируют давление воды внутри емкости. Если бак заполнен, насос выключен, в момент, когда начинает расходоваться вода, реле подает на насос сигнал на включение и он начинает откачку воды из скважины.
Это означает что такой насос может работать как напрямую, подавая в систему воду, так и после того как падает давление в системе до определенного уровня, для того чтобы восполнить «запас» в гидропневматическом баке.
Сам ресивер (гидробак) необходимо разместить в любом наиболее удобном месте в доме, чтобы подвести трубопровод, обычно, это подсобное помещение. От кессона к месту ввода трубы в дом вырывается траншея, на дно которой прокидывают водопроводную трубу и электрический кабель питания для насоса.
Способ № 2 – с монтажом глубинного насоса. Во время такого способа водоснабжения, задачей глубинного насоса является откачка воды из скважины в накопительный бак, который располагается на самой возвышенной точке дома. Как правило, для обустройства накопительного бака отводят место на чердаке или втором этаже дома.
Если принято решение о размещении бака на чердаке, необходимо его стенки утеплить, что предотвратит замерзание в нем воды в зимнее время. Из-за расположения бака на высокой точке, создается эффект водонапорной башни, во время которого из-за перепада высот между гидробаком и точками подключения возникает давления, в этом случае 1 м водяного столба равняется 0,1 атмосферы.
Глубинные насосы используются в случае , когда расстояние до уровня воды в скважине более 9 метров. При выборе насоса, необходимо учитывать производительность скважины. Невзирая на то что от мощности устройства будет зависеть только скорость накопления водонаккопительного бака, во время приобретения лучше руководствоваться отметкой максимального расхода воды в доме.
Глубинный насос вместе с трубой и электрическим кабелем опускают в скважину, подвешивая его при помощи лебедки на оцинкованном тросе, лебедку также необходимо установить внутри кессона. Для того чтобы поддерживать необходимый уровень давления внутри системы и для того чтобы вода не откачивалась обратно в скважину, выше насоса монтируется обратный клапан. После того как установлены все элементы системы, необходимо лишь проверить внутреннюю разводку к точкам подключения, после чего подключить оборудование к щитку управления.
Адаптер
Такой тип колодца для скважины по сравнению с приямком относится к конструкциям, которые монтируют непосредственно на обсадную колонну источника:
- Его обычно делают пластиковым или стальным. Предпочтительнее второй вариант, поскольку он способен обеспечить лучшую герметичность.
- Корпус монтируют так, чтобы труба водопровода располагалась ниже, чем уровень грунта.
Главное преимущество обустройства адаптера заключается в доступной стоимости. Но применять данный вариант допустимо только, если для водозабора задействуют одну обсадную колонну. Его строят при условии установки скважинного насоса на трубе, поскольку подвесные системы создают иначе
Важно правильно сделать выбор насоса для колодца, чтобы позже не пришлось менять оборудование.
Зачем нужно обустраивать скважину?
После того, как скважина пробурена и до того, как от неё будет запитан водопровод в доме, производят обустройство источника, подбор и установку водоснабжающего оборудования.
Какие задачи решает обустройство водозаборной скважины:
- Обеспечение чистоты источника. Нельзя допустить попадания в скважину загрязнений с поверхности: пыли, дождевых либо талых вод.
- Защита источника водоснабжения, оборудования и трубопровода от замерзания.
- Формирование условий для подключения и обслуживания оборудования.
Водоснабжающее оборудование (кроме погружного насоса) может быть установлено как в доме, так и рядом со скважиной. В последнем случае необходимо иметь у устья скважины техническое помещение достаточной площади, где эта техника будет установлена.
Но даже при установке ее в доме иметь небольшое помещение на выходе трубопровода из скважины весьма удобно, это значительно облегчает монтаж насоса и его обслуживание. Ввод в скважину водопроводной трубы, а также подача электропитания для погружного насоса также производится на стадии обустройства.
Обустройство скважины имеет целью защиту источника водоснабжения от атмосферных воздействий, обеспечение ввода коммуникаций, удобной установки и обслуживания оборудования
Почти научные методы биолокации
Приемы биолокации используются людьми уже более 4000 лет. Они дают хорошие результаты, если необходимо обнаружить что-то скрытое от человеческих глаз, например подземные ключи. И хотя лозоходство не признано наукой, оно является наиболее точным методом определения размещения грунтового водотока без привлечения специалистов.
Электроды и проволока из алюминия
Самостоятельно изготовить рамки для биолокации можно из 2 кусков алюминиевой проволоки или сварочных электродов длиной 40 см. Один из концов загибают под прямым углом на расстоянии 10 см от конца — получаются своеобразные ручки. Затем их вставляют в равные по длине полые трубки, изготовленные из природного материала. Для этих целей подходят ветки бузины, вербы, калины или лещины. Самодельные рамки должны свободно вращаться в трубках.
Для определения водоносного слоя рамки некрепко зажимают в кулаках, разводят их концы в противоположные стороны. Локти прижимают к телу, предплечья направляют параллельно поверхности земли. С устройством проходят участок по направлению с севера на юг, а затем с востока на запад.
В месте, где находится подземный водоем, концы рамок развернутся и сойдутся в середине. Эту точку отмечают колышком. Операцию поиска проводят несколько раз, определяя протяженность водоносной жилы. Место, где рамки сомкнулись максимальное количество раз, считается оптимальным для оборудования колодца.
Ивовая лоза — в основе поиска
Традиционный метод поиска воды — с помощью лозы — используется человеком с древних времен. Для биолокации понадобится двурогая ивовая ветка. Ее предварительно разгибают так, чтобы отростки создавали угол не меньше 150°, и полностью высушивают.
Готовую вилку берут в две руки за концы веток и направляют ее «клювом» вверх. Руки вытягивают горизонтально перед собой и с лозой проходят исследуемый участок на даче. В точке, где протекают грунтовые воды, отрезок ивы «клюнет», т. е. резко наклонится вниз.

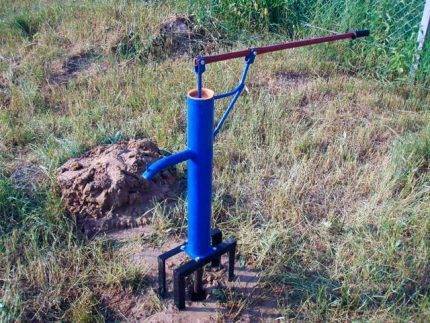

Принципы работы абиссинского колодца
Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.
Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.
Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности
Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.
Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.
Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.
Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.
Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.
Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости (+)
В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.
Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.
Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.
Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.
При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.
Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования
Конструктивные особенности скважины и колодца
Колодец представляет собой гидротехническое сооружение в виде вертикально вырытой полости глубиной до 30 метров и диаметром шахты свыше 70 сантиметров, стенки которой укреплены железобетонными кольцами.
В грунтовых слоях встречается несколько водоносных горизонтов, залегающих на разной глубине. Верхний – именуемый как верховодка, располагается в 2-3 метрах от поверхности. Его вода достаточно мутная и грязная, поскольку питается проникающими через почву и техногенные отложения дренажными и ливневыми стоками.
Воду, добываемую из этого слоя, используют для полива растений. Чуть глубже в песчаных водоносных слоях залегают грунтовые воды. Из них и добывают воду при обустройстве питьевого колодца.
Главное отличие шахтного колодца от скважины – глубина: если колодец заглубленный в грунт на 30 метров считается глубоким, то для скважины это скорее минимальная отметка
Скважиной считается специально оборудованный вертикальный канал, оснащенный трубами диаметром до 110 мм, который предназначен для добычи питьевой воды из межпластового водоносного горизонта
Водоносных слоев в земле может быть несколько, и чередуются они с водоупорными пластами. Для добычи воды с первого и второго песчаных горизонтов сооружают абиссинские колодцы – скважины небольшого диаметра, которые в процессе монтажа не пробуривают, а прокалывают грунтовые слои дюймовой штангой, словно иглой.
На глубине от 200 метров и ниже располагаются известняковые слои, именуемые, как артезианские. Они содержат большие запасы воды, нежели те же песчаные пласты.
Ключевым отличием артезианской скважины является то, что она добывает воду, которая залегает между двумя плотными слоями.
Поскольку цена такого гидротехнического сооружения напрямую зависит от глубины конструкции, а его производительность в десятки раз превышает нужды одной семьи, артезианские скважины чаще всего устанавливают коллективно: одну на улицу или на целый поселок.
Богатая полезными для здоровья человека минералами артезианская вода чиста от природы, поскольку отлично защищена толщей водоупорного столба от сточных вод и атмосферных осадков
