Блок автоматики для насоса джилекс и других марок: Схема подключения – Инструкция

Механический регулятор давления для скважины

Самый простой и бюджетный способ автоматизировать скважину это поставить на неё механический регулятор давления. Действует он достаточно просто, вода создаёт давление в капсуле, и если оно недостаточно, то замыкаются контакты и насос включается, как только кран закрывается, давление возрастает и контакты размыкаются.

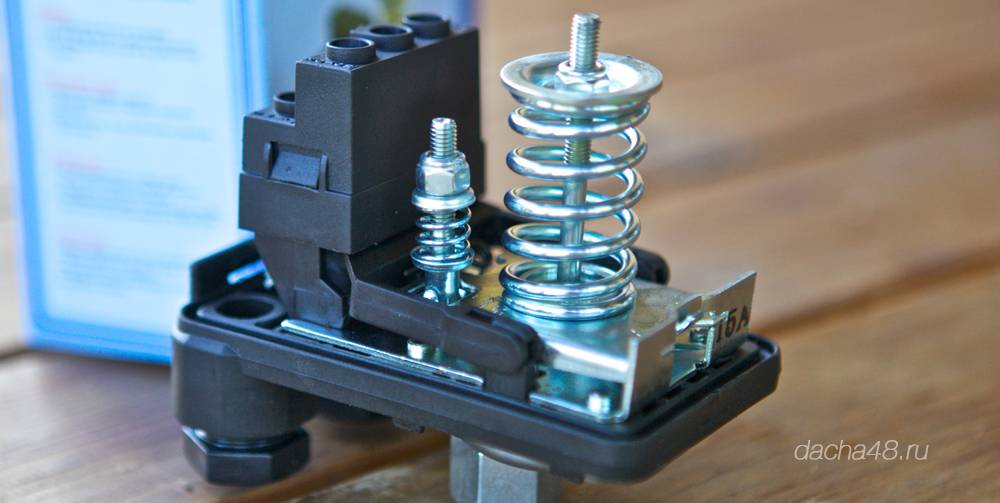

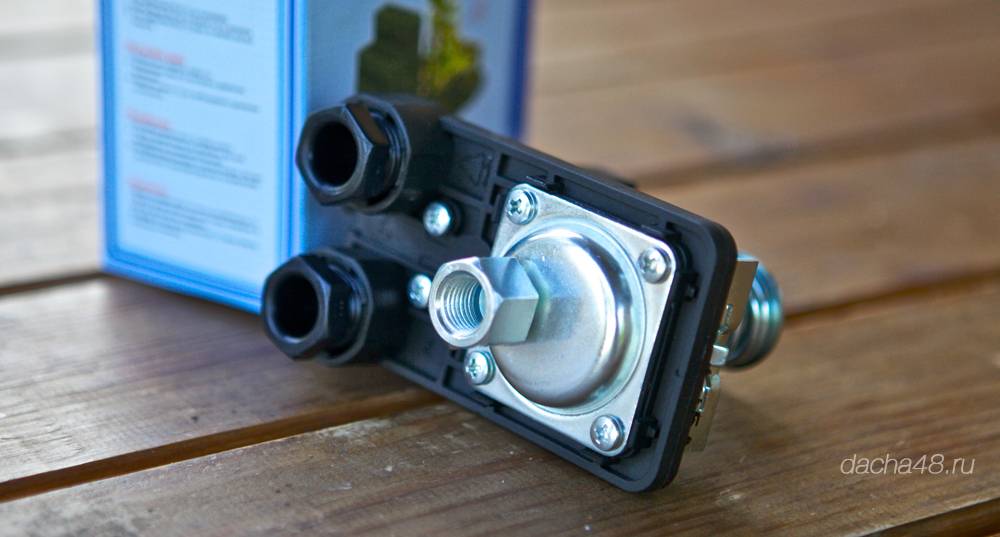

Бывает, что такие реле давления оснащаются манометром, но самые недорогие модели лишены и этого. Такое реле может устанавливаться в любой точке магистрали, давление в трубе везде одинаковое. Самый существенный недостаток этого устройства это отсутствие защиты от «сухого хода» и если по каким-то причинам вода в скважине закончится и давление в системе упадёт, то реле давления подаст электричество на насос, и насос будет работать до тех пор, пока не выйдет из строя.

Второй момент — это наличие гидроаккумулятора в системе. Он выполняет минимум две функции:

1. Предотвращает частые включения насоса.
2. Принимает на себя гидроудары, возникающие при резком закрывании крана.

Как работает гидроаккумулятор

Гидроаккумулятор — это бак сделанный из чёрного металла или нержавейки. Как правило, красятся в голубой цвет и имеют ёмкость от 5 до 500 литров. От объёма бака напрямую зависит количество включений насоса. При небольшом потреблении воды в системах, оснащённых гидроаккумуляторами малых объёмов (до 50 литров), запросто может наблюдаться частые перепады давления в напоре воды. Гидроаккумулятор
имеет встроенную мембрану накачивается до давления около 2 атм. Давление в системе всегда должно быть выше давления в мембране, иначе мембрана попросту не будет работать.

Во время включения насоса вода начинает заполнять расширительный бак и сжимает мембрану в объёме, так как та имеет более низкое давление. После того как насос отключается, давление в мембране и в баке выравнивается. Когда открывается кран, то вода из бака выливается, а объем вылитой воды из бака заполняет воздух в мембране. В тот момент, когда давление в системе падает до настроенного в реле на включение включается насос и процесс повторяется.

Итак, подведём промежуточный итог. Недорогие реле давления необходимо снабжать датчиком сухого хода и гидроаккумулятором.

Из каких частей состоит автоматический блок

Достоинством единого блока является то, что все необходимые для работы насоса элементы собраны в одном в устройстве. Это упрощает установку и настройку.

Управление может осуществляться механическим (первого поколения), электромеханическим и электронным способами.

Обзор блоков автоматики и реле давления для насосов:

Блоки управления второго поколения

АБУ второго поколения имеет в своем составе:

1. Реле давления, которое содержит мембрану, рычаг, передающий усилие воды на микровыключатель, пружину (для компенсации давления жидкости), настроечный винт.
2. Электронную плату, осуществляющую функции включения и отключения питания, защиты по напряжению и холостому ходу.

Масса воды через мембрану и рычаг сжимает пружину, микровыключатель размыкается, электродвигатель останавливается. При снижении напора пружина отжимается, рычаг возвращается в исходное положение и запускает мотор.

Третье поколение

Принцип работы блоков всех поколений одинаковый. Разница состоит в количестве и качестве датчиков, сложности электронной «начинки», дополнительных функциях.

Например, в двухпороговых устройствах 3 поколения, предлагаемых компанией «Джилекс», в состав автоматики входит двухпороговый датчик давления и датчик потока. Соответственно, управление происходит по минимальному и максимальному давлению и по потоку воды.

Сигнальные диоды показывают режим работы. Если горит красный диод, это значит, что система находится в аварийном режиме, который может быть вызван падением напряжения меньше 170 вольт, отсутствием потока воды 2 л/мин.

Модульная автоматика для скважины, преимущества и недостатки

Модули обладают достоинствами:

• период службы электромотора увеличивается;
• электроэнергия расходуется более экономно;
• облегчается настройка, контроль и диагностика;
• возможен монтаж без гидроаккумулятора;
• шире функционал защиты.

Существующие недостатки:

• стоимость;
• повышенные требования к качеству электроэнергии;
• меньше вариантов взаимозамены, работа с предназначенной маркой насоса.

Установка погружной помпы и ее подключение

Возможны 2 варианта монтажа — через оголовок в кессоне, где находится все оборудование, или посредством адаптера. Тогда автоматика размещается в здании. Ее выбирают исходя из модели насоса для воды. К недорогой отечественной или китайской покупают такую же систему управления — с этими помпами возможности продвинутой автоматической системы полностью не реализуются. Для фирменных моделей необходимы соответствующие автоматические модули.

Подключение производится по линейной схеме обвязки. Начинают с гидроаккумулятора, если он используется:

• подматывают на резьбу фум-ленту, устанавливают «американку»;
• к ней подсоединяют переходник;
• к нему — манометр и реле;
• через фитинг трубу крепят одной стороной к переходнику гидроаккумулятора, другой — к насосу.

Дальше приступают к подготовке помпы:

• присоединяют подающий шланг;
• закрепляют на корпусе страховочный трос;
• его и кабель хомутами фиксируют на шланге;
• опускают в скважину.

Электрокабель через реле подключают к сети. Включают насос, начинается закачка воды в гидроаккумулятор. Открывают кран, спускают воздух, затем закрывают. Смотрят на показания манометра. Когда вода закачана, стандартное давление 2,8 атм. Включаться помпа должна при падении давления до 1,5 атм.

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики ↑

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

• Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
• Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
• При достижении минимально допустимого уровня включается реле, которое запускает насос.
• Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

• Реле давления;
• Гидроаккумулятор;
• Датчики-блокираторы сухого хода;
• Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

• Температурный контроль;
• Аварийное отключение системы;
• Проверка уровня жидкости;
• Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

• Помещение должно круглогодично отапливаться.
• Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
• Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
• Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Особенности эксплуатации гидроаккумуляторов Джилекс – Жми!

В современном мире ни одна система водоснабжения частных домов не проектируется без гидробака — гидроаккумулятора или расширительного бака.

Ведь в процессе эксплуатации эти устройства надежно защищают все узлы и детали автономной станции подачи воды от преждевременного износа и выхода их из строя. В этой статье речь пойдет о предназначении гидробаков Джилекс, их устройстве, особенностях монтажа, разновидностях и секретах правильного выбора.

Функции

Основными функциями, которые выполняет расширительный или гидробак, являются:

1. Увеличение рабочего ресурса электромеханизмов насосной станции. При эксплуатации снижается необходимость очень частых включений-выключений насоса, что значительно продлевает срок его службы.
2. Устранения возможных гидравлических ударов в автономном водопроводе. Повышение или понижение напора (давления) воды в системе негативно сказывается на всех узлах и деталях индивидуального водопровода. Гидроаккумулятор успешно стабилизирует давление в водопроводе и препятствует образованию разрывов и протечек.
3. Аккумулирование (или накопление) воды под определенным давлением. Такая функция очень полезна при частом отключении электроэнергии или слабом напоре воды.

Примите к сведению: горизонтальные гидроаккумуляторы применяют, в основном, для поверхностных насосов, причем небольшие устройства, емкостью до 24 литров, идеальны для маломощного насосного оборудования (не более 1 кВт).

Устройство

Гидроаккумуляторы Джилекс — и горизонтальный, и вертикальный в своем строении имеют:

• стальной сварной сосуд на специальных ножках;
• фланец из оцинкованной стали с резьбовым штуцером;
• бутил-каучуковую заменяемую мембрану, расположенную внутри емкости;
• клапан воздушный с колпаком и пластмассовой крышечкой;
• контрафланец.

Горизонтальная модель дополнительно снабжена специальной платформой с крепежом для установки насоса.

Замечание специалиста: давление в баке должно быть не ниже 1,5 атмосферы, причем, чем выше этот показатель, тем большим будет напор воды в системе.

Варианты подключения

Существует несколько схем подключения гидроаккумулятора Джилекс:

1. Подключение к глубинному насосу. Расширительный бак расположен после насоса, что дает возможность снизить частоту включений — выключений агрегата. Ведь этот показатель составляет около 5 — 20 включений в минуту, что ускоряет процесс износа трущихся деталей насоса.
2. С накопительным водонагревателем. В данной схеме гидробак размещается до водонагревателя, компенсируя температурное расширение воды в бойлере. При этом, чем выше будет температура и напор воды, тем большего объема должен быть расширительный бак.
3. С насосом для повышения давления. Гидроаккумулятор монтируется на входе насоса, компенсируя падение давления воды в системе в момент его запуска.

Важно знать: первое заполнение емкости гидробака должно производиться небольшим напором воды, чтобы не повредить сжатые внутренним давлением стенки. При первом запуске следует действовать не спеша и обдуманно — это позволит избежать появления протечек и выхода из строя оборудования

При первом запуске следует действовать не спеша и обдуманно — это позволит избежать появления протечек и выхода из строя оборудования.

Советы по выбору

При выборе гидроаккумулятора Джилекс в первую очередь следует рассчитать необходимый объем бака.

Для этого нужно знать примерное количество воды, которое расходуется в течение суток семьей.

Обязательно нужно учитывать материалы, из которых сделаны основные узлы и сама конструкция, так как от этого напрямую зависит срок эксплуатации гидробака.

Следует отметить, что гидроаккумуляторы Джилекс стремительно завоевывают популярность среди потребителей. Об этом свидетельствуют многочисленные отзывы, в которых говориться не только о надежности, прочности и функциональности данных моделей.

Привлекательный внешний вид, удобность монтажа и простота в эксплуатации также играют немалую роль при выборе в пользу гидробаков Джилекс.

Смотрите видео, в котором описываются особенности конструкции гидроаккумулятора Джилекс 24Г:

Защитные механизмы и особенности эксплуатации

Автоматика насоса должна выполнять следующие функции:

• обеспечивать рабочее давление в системе;
• отключать подачу в случае аварии;
• не допускать работу на холостом (сухом) ходу.

Автоматика последнего поколения дополнительно может:

• следить за температурой электродвигателя;
• распределять давление на несколько точек;
• управлять мощностью и скоростью разгона мотора.

Если условия эксплуатации предполагают частое отключение электроэнергии, большой разброс питающих напряжений, устаревшую магистраль, – приобретать автоматику третьего поколения не имеет смысла. Во многих случаях обеспечить нужный функционал способны простые схемы.

Управление насосом по давлению

Автоматика на скважинный насос далеко не всегда должна быть настроена на максимальные показатели. Напор воды в трубопроводе нужно рассчитывать так, чтобы он соответствовал назначению. Это увеличит срок службы оборудования и интервалы технического обслуживания и ремонта.

После фильтров грубой и тонкой очистки в водопроводе устанавливается реле давления. Оно может быть встроенным в блок или выносным. Его назначение – подавать и отключать питание электромотора так, чтобы поддерживать в системе требуемое давление.

Наиболее распространенный тип имеет разборную конструкцию для регулировки и подключения проводов заземления, фазы и нуля. Устройство монтируется на штуцер с пятью выходами вместе с манометром и гидроаккумулятором, или в саму трубу. С помощью двух настроечных гаек под корпусом изделия регулируются пружины – большая и малая.

Эти положения устанавливают наибольшее (3,5–4,0 бар) и наименьшее (1,4–1,6 бар) давление в магистрали. Одной гайкой выставляют наибольшее значение параметра – момент отключения, а второй задают допустимую разницу давлений для включения мотора.

В зависимости от количества жидкости в накопителе положение мембраны меняется. Масса воды неодинаково давит на пластину, которая замыкает или размыкает контакты реле, обеспечивает циклическую работу системы.

Реле давления с защитой от работы «на сухую»

Электромотор вращается со скоростью около 3 тыс. об/мин. Если нет потока холодной воды – его детали перегреваются, деформируются и выходят из строя. Одним из вариантов защиты в таких ситуациях является использование в системе управления насосом реле, в которое встроена защита от продолжительной работы на холостом ходу.

При давлении ниже 0,5 бар прибор отключает двигатель. Новый запуск возможен только принудительно. Перед тем как это сделать, нужно найти причину остановки.

Часто применяют комбинацию из двух приборов – давления и отдельно «сухого хода».

Разновидности поплавковых механизмов

Поплавковый выключатель

Если поставлена задача – оборудовать насос для скважины автоматикой более дешевой и простой конструкции, то можно поставить поплавковые выключатели.

Они выполняют две функции – следят за уровнем воды, включают-выключают ток в электроцепи. Такая схема применяется чаще всего в канализациях и водоотведении. Но может быть использована в скважинах и дренажных устройствах.

Для управления параметрами элемента необходимо изменять длину плеча. Для водоснабжения и отведения применяются легкие конструкции. В плотных жидкостях – фекалиях, канализационных стока – нужны более массивные изделия.

Контролирование работы по уровню воды

Для защиты от перегрева там, где использование поплавковых механизмов невозможно, ставят электролитические выключатели, которые работают от эффекта возникновения ЭДС при изменении взаимного положения двух разных металлов. В чистой воде с небольшим содержанием соли можно применять кондуктометрические уровнемеры. За счет изменения электрического сопротивления между электродами они способны фиксировать разницу в 5 мм.

Также существуют приборы, принцип действия которых основан на перемене электроемкости, ультразвуке, магнитных свойствах и оптике, радиочастотной проводимости.

Пресс-контроль

Прибор – геркон, реагирующий на изменение магнитного поля, размещается в скважину. В нем герметично запаянные в колбу ферромагнитные контакты соединены с 1–3 выводами.

Герконы

При наличии жидкости на выводах изменяется магнитное поле – срабатывают контакты геркона.

Сигнал небольшой мощности усиливается и подается на обмотку реле, которое управляет электродвигателем. Устройство применяется для контроля уровней воды (верхнего и нижнего) в больших емкостях.

Запускаем блок автоматики

Внимание! Если уровень залитой воды ниже уровня расположения насоса, нужно обязательно использовать обратный клапан, который размещен на всасывающей трубе

1. Перед запуском блока автоматики для насоса заполните всасывающую трубу полностью, равно как и электронасос и опустите последний, благодаря чему вы дадите блоку автоматики питание. После того, как электрический насос остановится, откройте кран, который расположен в самой высокой точке.
2. Если насос работает непрерывно, и из крана льется регулярный поток воды, то установка правильная. При отсутствии воды продлите работу электрического насоса, просто удерживая кнопку «СБРОС» в течении того времени, которое превышает хронометрах блока автоматики. Если и после этого действия вода не пошла, отключите питание и повторите процедуру, начиная с 1-ого пункта.

Описание проблемы

Насосы для бытовых нужд основным материалом рабочих диффузоров и колес является термопласт (износостойкий и очень прочный пластик), который высокотехнологичен и недорогой. Но при «сухом ходе», где нет смазки и теплоотвода в виде воды, внутренние насосные детали начинают соприкасаться, а в дальнейшем это приводит к заклиниванию вала и сгоранию электрического двигателя.

Обычно после этого насос или совсем не подает воду, или не работает в соответствии со своими паспортными характеристикам.

Любой производитель блока автоматики для насоса указывает в инструкции, что эксплуатировать устройство без воды запрещено.

Потенциальное опасные места для насоса, где может возникнуть такая проблема, это:

• Колодцы и скважины с низким уровнем дебита. Виной этому может быть неправильно выбранный насос (с высокой производительностью) или природные явления (при жарком лете уровень воды в колодце падает и количество воды становится ниже производительности насоса).
• Накопительные баки. Обязательно следите, чтобы насос не выкачала всю жидкость из накопительного бака, а если так произошло, то сразу выключить устройство.
• Трубопроводы сети. В этом случае насос врезают в сетевой трубопровод и работает для увеличения давления в системе. Так как давления бывает недостаточно (особенно летом), эта схема активно используется, причем даже на насосных станциях. Очень часто невозможно отследить, когда в сети пропадает вода.

Защита от «сухого хода»:

1. Поплавок. Нет, не рыбацкий, а специальный, предназначенный для систем водоснабжения. Он недорогой и является надежным помощником. Его часто используют, когда перекачивают воду из колодца или емкости. Есть два вида поплавков. Один из них используют часто для накопительных баков, которые заполняются водой – контакты размыкаются и насос перестает заполнять емкость. Но этот поплавок спасет вас только от перелива, а не от сгорания привода из-за отсутствия воды. Второй вид поплавков используется как раз при нашей проблеме. Кабель поплавка подключают в разрыв одной из фаз питающего насоса. Когда уровень жидкости опускается ниже выбранного уровня, контакты размыкаются и насос полностью перестает работать. Кабель от этого поплавка закрепляют так, чтобы при опущении поплавка с уровнем воды при размыкании контактов в емкости еще осталось какое-то количество воды.
2. Блок автоматики для насоса с защитной функцией. Это стандартное реле давления с функцией размыкания контактов при снижении давления ниже выставленного уровня. Изготовитель задает этот уровень на 0,4-0,7 бар и регулировать его невозможно. Упасть до такого значения давление может только в одном случае – если в насосе не будет воды. Насос можно будет запустить заново, но лишь вручную, и перед этим следует устранить причину «сухого хода».

1. Реле протока с прессконтролем. Вместе реле давления и гидроаккумулятора можно использовать достаточно компактное устройство под названием «реле протока». Оно дает команду на включение насоса при стандартном давлении от 1,6 до 2,6 бар. Насос отключается после прекращения водоразбора из-за отсутствия протока жидкости через реле. Эта защита осуществляется благодаря встроенному датчику протока, который фиксирует расход жидкости. Отключение насоса выполняется с короткой задержкой по времени, но это никак не влияет на работоспособность или уменьшение срока службы. Основное преимущества прессконтроля – небольшой размер.

Правильный монтаж устройства

Автоматика Джилекс 9001 устанавливается в линию снабжения в комплекте с дополнительным оборудованием. Поэтому важным этапом является правильная установка и настройка всех комплектующих. Установка блока автоматики прессконтроль от Джилекс проводится в следующем порядке:

1. Прежде всего, если приобретена модификация без измерительных приборов, следует приобрести манометр и установить его на боковую панель. Механизм необходим для контроля и управления за блоком.
2. Сам автоматический аппарат врезается в магистраль водопровода на участке между точкой водопотребления (краном) и насосным прибором. Устанавливается блок исключительно в вертикальном положении, синей металлической крышкой вверх. При этом входное отверстие аппарата (указано в инструкции) должно находится со стороны выпуска насоса. Выводящее отверстие проводит воду дальше в линию снабжения.
3. После того, как управляющий аппарат вмонтирован в линию, необходимо тщательно осмотреть все стыки и соединения на герметичность. Если найдены погрешности при установке, их следует заделать герметиком или соединительными элементами.
4. Подключение блока к сети проводится строго по указанной в инструкции схеме. При этом если устройство комплектует насос с током более 10 ампер, дополнительно устанавливается магнитный пускатель. Основным требованием к электрическому кабелю, используемому с прибором, является повышенная стойкость к высоким температурам.

Схема монтажа системы водоснабжения с автоматикой Джилекс

При необходимости линия снабжения дополняется фильтрами для очистки воды и ресивером для выравнивания давления в системе.

После того как все комплектующие вмонтированы в магистраль, необходимо проверить устройство. Для этого впуск насоса по трубопроводу заполняется жидкостью и включается насос. На блок сразу же загорается один из индикаторов. Это свидетельствует о том, что есть контакт между блоком и насосным аппаратом. В течении нескольких десятков секунд прибор работает а дальше выключается.

После того, как аппарат отключается необходимо открыть один из кранов (если есть разноуровневые, то желательно самый верхний). При этом есть два варианта:

1. В первом случае вода пойдет из крана непрерывным, бесперебойным потоком. Блок включается, и насосное устройство работает на протяжении всего периода использования крана. В этом случае монтаж прибора произведен правильно.
2. Если поток воды не стабилен или вообще отсутствует, можно попробовать перезапустить прибор кнопкой «Перезагрузка». Кнопка нажимается и удерживается до того времени пока насосное устройство не сработает. Если же и в этом случае ничего не поменялось, проводится тщательный осмотр устройства и всей линии, а при необходимости – демонтаж и регулировка.

Реле протока: устройство и принцип работы

Основная работа датчика протока воды заключается в постоянном контроле и отключении насосной станции в том случае, если прибором обнаруживается, что мощность потока снизилась. Когда показатели снова возвращаются к нормальным значениям, он включает оборудование. Если говорить о самых востребованных конструкциях, то ими являются лепестковые реле, однако есть и другие разновидности приборов.

Лепестковые датчики протока воды

Это классические «защитники». Конструкция лепесткового датчика относительно проста. В состав таких устройств входит несколько важных элементов:

• входной, выходной патрубок;
• пружины, имеющие разную степень сжатия;
• клапан-лепесток с магнитом, он располагается на стенке внутри камеры;
• второй магнит: он создает обратную силу, возвращающую лепесток в исходную позицию, когда поток воды ослабевает;
• герконовый микропереключатель, или герконовое реле, чьи задачи — размыкание и замыкание электрической цепи.

После наполнения камеры жидкостью поток, вернее его сила, начинает воздействовать на клапан, смещающийся относительно оси. Лепесток сдавливает пружину. Благодаря магниту, находящемуся с другой стороны клапана, контакты переключателя замыкаются, включая насосное оборудование в работу.

Когда сила потока падает до нулевого значения, происходит обратный процесс: пружина клапана разжимается, лепесток с магнитом возвращаются в исходное положение. Переключатель также возвращается на прежнюю позицию, насос останавливается.

Главное достоинство лепесткового реле — простота, неприхотливость конструкции, которая гарантирует ее бесперебойную работу. Другие плюсы — практически мгновенные срабатывания устройства, отсутствие между ними задержек, отсутствие уменьшения давления подачи жидкости.

Пресс-контроль

Так называют датчик протока воды, который совмещен с реле давления. Этот прибор включит оборудование только в том случае, если уровень жидкости в камере достигнет определенного уровня. Его можно настроить, чаще используют значения, находящиеся в пределах 1-2 бар. Остановка оборудования происходит в течение 5-10 секунд.

Данные модели используют для защиты насосных станций. В этом случае их устанавливают на выходной патрубок насоса. Минус у совмещенных приборов есть, он касается насосов поверхностного типа. Если пресс-контроль установить на такое оборудование, то перед каждым пуском его придется вручную заполнять водой. Решить задачу помогут дополнительные обратные клапаны, но и они не самый лучший выход.

Термореле протока

Этот датчик протока воды имеет самую сложную конструкцию, а потому и такую же высокую цену. Принцип работы устройства основан на сравнении температур потока жидкости и значения, на которое настроены датчики прибора. Температура сенсоров чуть выше, чем у жидкости, это условие выполняется благодаря постоянному их подогреву за счет электричества.

Когда поток более холодной воды датчики охлаждает, это изменение сразу же фиксирует микропереключатель. Разница температур становится сигналом, запускающим насосное оборудование. Если поток воды прекращается, то температура сенсоров повышается до нормального уровня, поэтому контакты электросети и прибора размыкаются. Как правило, тепловыми реле протока оснащают модели насосов высокой ценовой категории.

Поплавковый выключатель, или реле уровня воды

Эти конструкции с полным правом можно отнести к категории «проще не бывает». Это простейший, утилитарный вариант, который знаком всем, кто когда-то наблюдал за работой поплавкового механизма, например, в бачке унитаза. Такой выключатель-«поплавок» устанавливают внутри источника, примерно на 200-250 мм выше, чем располагается насос.

Его принцип работы заключается не в контроле работы оборудования. Реле отслеживает уровень воды. Как только она опускается ниже того места, где расположен поплавковый выключатель, тот тоже опускается и выключает насос. Минус моделей — невозможность использования в узких, глубоких скважинах. Причина — трудность регулировки, которая состоит в изменении длины кабеля, к которому подвешено устройство. Для колодца, наоборот, этот «поплавок» подойдет идеально.

Электрическая схема подключения

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

• Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
• Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.
