Установка радиаторов отопления своими руками

Процесс наращивания

Перед тем, как нарастить батарею отопления, если она чугунная, то следует помнить, что это можно делать только после окончания отопительного сезона! Ведь для того чтобы добавить новые секции таких батарей, нужно будет полностью разбирать батареи. И если это осуществлять зимой, то всю систему необходимо будет перекрывать. А если вы живете в многоквартирном доме, вряд ли кто-то из ваших соседей согласится несколько часов провести без тепла.

Поэтому такой процесс следует отложить до теплых времен. Как нарастить радиатор отопления из чугуна? Рассмотрим процесс более детально. Нам понадобятся такие инструменты:

  • Радиаторный или разводной ключи;
  • Ниппели четко для чугунных радиаторов (количество зависит от секций);
  • Специальные прокладки, чтобы устанавливать их между секциями.
  • Боковые пробки с прокладками.

Итак, перед тем, как добавить батарею отопления из чугуна, вам понадобится ее снять и разобрать. Не забудьте перед этим перекрыть воду!

Если батареи не новые, то между секциями может появиться нарост ржавчины и грязи. Чтобы надеть прокладку и соединить секции батарей, такой нарост нужно будет удалить. Это делается или наждачкой, или металлической щеткой.

Когда вы будете крепить ниппель, то следите за тем, какое положение у резьбы. Начинаем крутить ниппель слева, сначала лучше всего наживить его примерно на 1 виток слева радиатора отопления. Также поступаем и с правой стороной.

Нужно обязательно следить за тем, чтобы межсекционная прокладка размещалась только посередине ниппеля. Секции радиатора должны плотно прилегать к ниппелю. Теперь вставляем радиаторный ключ в радиатор, а разводным ключом вкручиваем ниппель в секции радиатора.

Чтобы произвести качественное наращивание батарей отопления, нужно, закрутив ниппель на три-четыре оборота, перейти к другой стороне секций. По очереди мы будем затягивать секции до тех пор, пока они не будут прилегать одна к другой очень плотно.

Теперь пришло время поставить специальные боковые пробочки для радиаторов из чугуна. Не стоит также забывать про прокладки из специального материала – паронита. Если на поверхности, на которой предполагается прокладка, будет ржавчина, его нужно тоже почистить наждачной бумагой. И только теперь можно ставить пробку. Пробки нужно плотно затянуть, применяя при этом трубный ключ.

Обвязка радиаторов

Сам по себе секционный радиатор — это «полуфабрикат», который подключить к системе невозможно. Особенно учитывая, что с одной стороны у него правая резьба, а с другой левая. Эта особенность продиктована способом соединения отдельных секций в батарею через ниппель, у которого два участка с разнонаправленной резьбой и прокладкой между ними.

Чтобы подключить батарею к системе, нужны специальные фитинги (футорки) и заглушки.

Минимальный набор дополнительных элементов для подключения чугунной батареи включает в себя две футорки и две заглушки. В зависимости от особенностей системы отопления и стороны, с которой подходят подводки, внешняя резьба заглушек и футорок может быть левой или правой. А внутренняя резьба у футорок всегда правая.

Если чугунную батарею надо оснастить краном Маевского или автоматическим радиаторным воздухоотводчиком, то вместо верхней пробки вкручивают ещё одну футорку.

Для алюминиевых и биметаллических радиаторов продают уже готовые комплекты, которые состоят из четырёх футорок (попарно с левой и правой внешней резьбой), одной пробки под размер внутренней резьбы футорки и одного крана Маевского (плюс ключ для него).

Ещё один рекомендованный элемент обвязки для батареи центральной системы отопления — шаровые краны на подачу и обратку. Они дают возможность без остановки системы провести ремонт или замену батареи при появлении в ней течи, а также нарастить количество секций при нехватке тепловой мощности для обогрева помещения.

Для автономной системы отопления вместо шарового вентиля на подачу лучше установить ручной или автоматический терморегулятор.

Краны и терморегуляторы к батарее подсоединяют через «американку», а способ их соединения с подводкой зависит от материала труб.

Расчет необходимого количества секций

Определение требуемой мощности приборов отопления проводится в соответствии с рекомендациями СП 60.13330.2010 (старый СНиП 41-01-2003). В расчете участвуют:

  • характеристики помещения — площадь, высота потолков;
  • расположение комнаты относительно общего строительного объема дома и сторон света;
  • параметры наружного и внутреннего воздуха;
  • степень теплоизоляции стен, чердака;
  • тип и количество установленных окон;
  • площадь остекления;
  • особенности систем отопления — схема врезки, степень открытости;

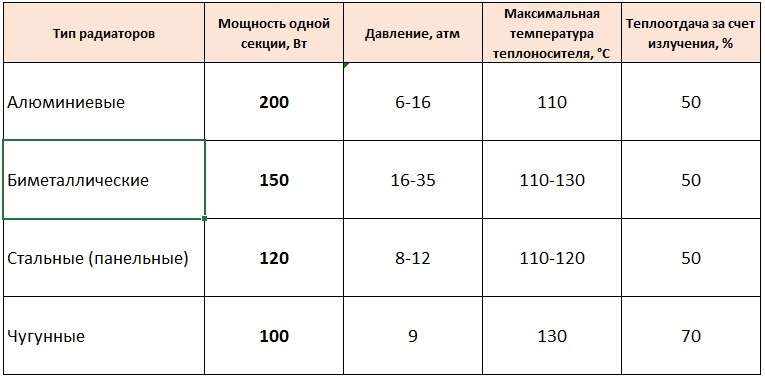

  • мощность одной секции в зависимости от вида радиатора.

Это достаточно сложная методика с применением множества коэффициентов, которую на практике заменяют более простыми способами.

Один из них — определение требуемой теплоотдачи исходя из приблизительной нормы 100 Вт на кв.м площади.

Пример:

  1. Для обогрева комнаты 30 кв.м. нужно затратить 30х100=3000 Вт.

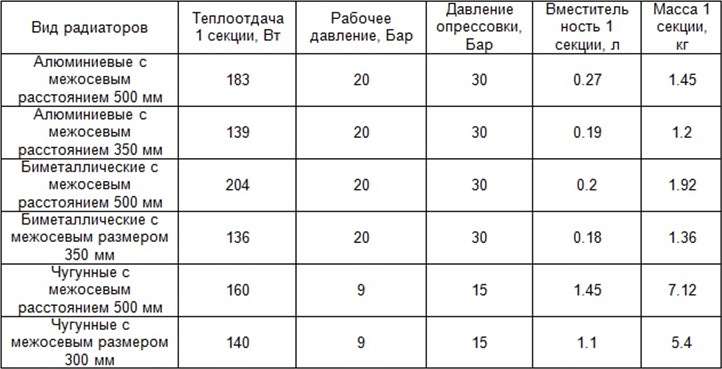

  2. Если предполагается установка биметаллического радиатора с межосевым размером 350 мм, по техническому паспорту или таблице определяется теплоотдача 1 секции — 136 Вт.
  3. Чтобы найти количество секций, требуемая мощность делится на единичную 3000/136=22.

Согласно этого расчета для обогрева помещения биметаллическими радиаторами потребуется 22 секции. Более точный результат можно получить, воспользовавшись онлайн калькулятором. В поля нужно ввести свои данные, выбрать модель радиатора. Ответ будет рассчитан за несколько секунд.

В данном примере онлайн программа дала 3 разных ответа при различной температуре наружного воздуха:

  • если зимой в среднем на улице -10°, требуется 16 секций;
  • при -20° — 25;
  • при -30° — 34.

Вывод напрашивается сам собой — расчет нужно проводить как можно тщательнее, поскольку разница в результатах значительна. Если излишек радиаторов компенсируется терморегуляторами, то при недостатке потребуется использовать котел на максимальную мощность. Возможно в помещении будет холодно даже при высокой температуре теплоносителя.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

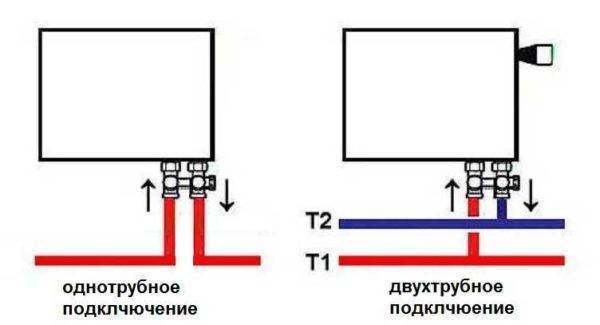

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

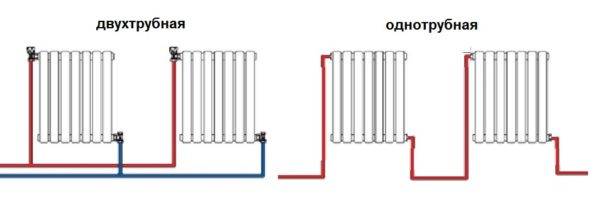

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Материалы и арматура для монтажа

Для установки радиаторов отопления своими руками потребуются:

  • специальные кронштейны;
  • запорная арматура;
  • кран Маевского;
  • заглушка;
  • уплотняющие материалы, дюбели.

Кронштейны

Часто они уже включены в комплектацию радиатора. Если же их нет, можно приобрести в магазине крепеж подходящей длины, диаметра и профиля. При подборе учитывают тип стены (при настенном креплении), нагрузку, форму коллектора, глубину радиатора.

Виды кронштейнов:

  • анкерные с погружением в основание;
  • накладные.

Для бетонных или кирпичных стен используют короткие анкерные кронштейны длиной до 20 см, для газобетона или керамоблока нужны более длинные — до 30 см. Накладные крепления применимы ко всем стенам, в том числе деревянным или гипсокартонным.

Разновидности настенных и напольных кронштейнов

Некоторые изготовители производят регулируемые по длине кронштейны. Это универсальный вариант, который можно купить, не боясь, что не угадаете с размером.

Кран Маевского для спуска воздуха

В любом теплоносителе присутствует воздух в растворенном виде. При прохождении по трубам он накапливается в тех местах, где скорость движения или давление ниже, чем в основном русле. Образуются воздушные пробки, препятствующие нормальной работе системы отопления. Там, где есть контакт воды с алюминием, к воздуху примешивается водород, что представляет опасность взрыва.

Устанавливаем кран Маевского

Для своевременного удаления газовых пузырей в систему встраивается кран Маевского. Это игольчатый клапан, который может работать в ручном или автоматическом режиме. Для спуска газа рукоятку крана поворачивают до появления шипения, закрывают после выделения из клапана жидкости.

Фото воздухоотводчика

Установить наличие воздушных пробок можно простым ощупыванием батареи. Если она греет неравномерно и есть холодные участки, требуется сбросить воздух с помощью воздухоотводчика.

Заглушка

Используется для перекрытия движения теплоносителя в тупиковом отверстии радиатора. В зависимости от направления резьбы может быть левой или правой. Чтобы деталь не выделялась на общем фоне, ее изготавливают окрашенной в цвет радиатора.

Установка заглушки в зависимости от способа подключения

Контур заглушки обматывают герметизирующими материалами. При установке для большего уплотнения подкручивают ключом.

Запорная арматура

Служит для размыкания системы отопления при прекращении эксплуатации какой-либо ее части, а также регулировки температуры радиатора. Запорная арматура представлена кранами различной конструкции:

  • шаровые — используются только в положении вкл.-выкл.;
  • штоковые — более технологичные, могут изменять расход воды для регулирования температуры;
  • обратные клапаны — препятствуют оттоку теплоносителя из определенного участка системы.

Запорная арматура увеличивает безопасность работы отопительной системы, а при возможности регулировки — снижает общие энергозатраты на поддержание комфортной температуры.

Инструменты и сопутствующие материалы

Для самостоятельной установки радиаторов понадобятся:

  • дрель или перфоратор;
  • уровень;
  • карандаш;
  • подмотка для труб;
  • дюбели;
  • разводные ключи с насадками для монтажа фитингов;
  • ниппели с прокладками, если нужно нарастить число секций.

В качестве подмотки можно использовать ФУМ-ленту, сантехническую или льняную нить.
