Металлические лестницы своими руками + чертежи, схемы

Общие сведения

Сооружение, представляющее собой ряд восходящих ступенек, необходимых для спуска и подъема принято называть лестницей. История гласит. Первые лестницы появились во время Палеолита, характерное первобытным строем общества.

Тогда человек не имел постоянных и уютных жилищ. Место для ночлега выбиралось, исходя из высоты местности, и как правило, представляло укрытие в пещерах. Индивиды делали подступы к таким местам, вырубая полочки.

Обезопасив таким образом свою семью от хищных зверей. Со временем количество выступов в камне увеличивалось и образовывалось устройство для перемещения вверх и вниз, похожее на современную стремянку.

Как сделать каркас маршевой лестницы

Материалы

Изготовление лестницы на второй этаж из профильной трубы является очень распространенным способом. Такие конструкции используются внутри дома (для соединения этажей) и снаружи (для строительства пожарных лестниц, крыльца и т.д.).

Изготовление маршевой лестницы всегда считалось самым сложным элементом домового строительства. Даже прямая одномаршевая конструкция требует аккуратного математического расчета.

Для расчета параметров лестницы можно воспользоваться специальными программами либо выполнить расчет вручную.

При этом следует знать следующие параметры:

• оптимальная ширина лестницы — 80-120 см;
• оптимальный угол наклона — 45 градусов;
• высота между ступенями — 12-20 см;
• глубина ступени 25-40 см;
• количество ступеней составляет частное из длины лестницы и ширины ступени;
• длина косоура — это корень из суммы длины и высоты лестницы, возведенных в квадраты;
• расчетная нагрузка на косоуры равна сумме веса ступеней, умноженных на 1,1 и сумме веса людей, одновременно находящихся на лестнице, умноженной на 1,4;
• сечение профиля рассчитывается по формуле I=5.2хbхQхL/E (b-ширина ступени, Q-расчетная нагрузка, L-длина косоура, Е-показатель упругости стали, равный 2100000).
• высота перил — 90 см (для взрослых) либо 60 см (если в доме есть дети).

Исходные габариты лестницы определяются особенностями помещения: его площадью, высотой, а также местом размещения лестницы и ее конструкцией. Для сооружения прямой одномаршевой конструкции потребуются:

• прямоугольный металлопрофиль для косоуров (длина и сечение зависят от длины и высоты лестницы и габаритов ступеней);
• металлопрофиль для строительства каркаса под ступени (определяется как сумма ширины ступени и высоты проступенка, умноженной на количество ступеней).

При наличии всех необходимых материалов и согласно схеме лестницы, осуществляется строительство каркаса. Для этого потребуются:

• болгарка или ножовка по металлу;
• сварочный аппарат и диоды по 3 мм;
• шлифмашина или наждачная бумага (марки Р100 или Л2);
• грунтовка по металлу;
• строительный уровень и уголок;
• цемент для приготовления бетона;
• анкерные болты (2-4 шт);
• краска для металлических поверхностей.

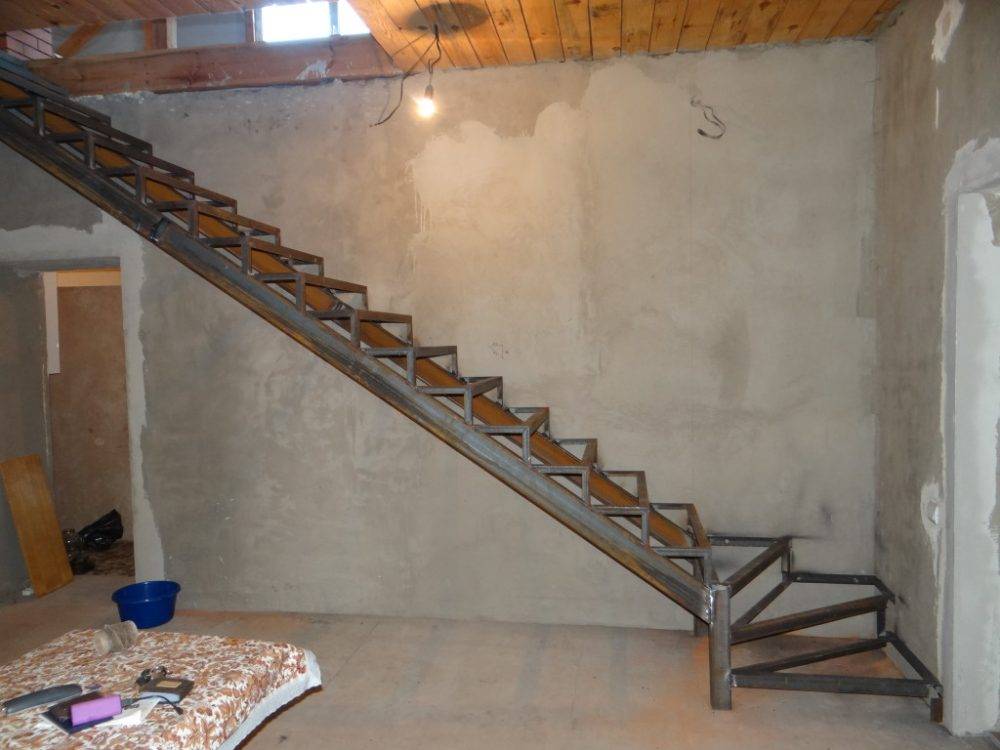

Готовое основание лестницы из труб

Последовательность работ

Процесс монтажа лестничного каркаса производится в такой последовательности:

1. В первую очередь требуется нарезать трубы для косоуров.
2. Затем нарезать трубы для создания гребня каркаса под ступени.
3. После этого косоуры размещаются в нужном месте (нижние их концы желательно забетонировать или укрепить анкерными болтами; верхние концы закрепляются с помощью анкерных болтов).
4. Косоуры будут служить своеобразной платформой, благодаря которой вся конструкция будет более надежной и устойчивой. При организации двухмаршевой лестницы дополнительно устанавливаются решетки из профиля, выполняющие роль пролетов.
5. Затем отрезки металлопрофильных труб привариваются к платформе, образуя гребнеобразный каркас лестницы из профильной трубы для ступеней.

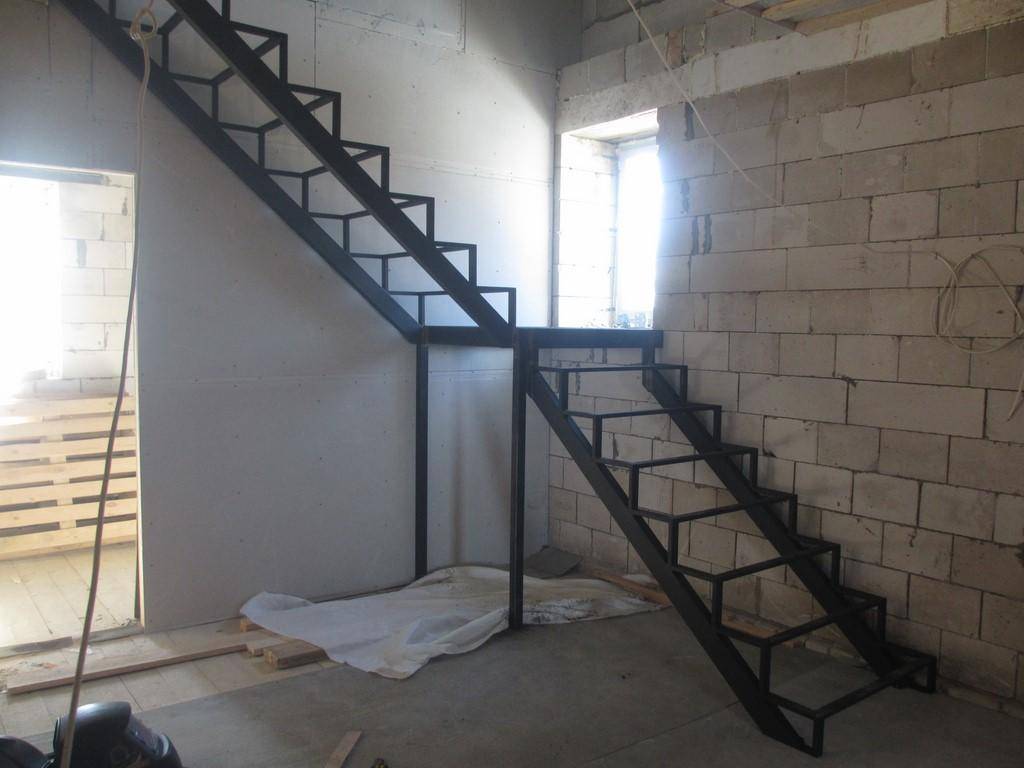

Основа металлической лестницы

1. Все работы проводятся строго в соответствии с чертежом.
2. Каждый приваренный должен быть расположен строго параллельно тому, что расположен на втором косоуре.
3. При монтаже следует контролировать угол наклона каждого элемента.
4. По завершении сварочных работ все сварные швы зашлифовываются, а конструкция грунтуется и окрашивается.

На этом создание каркаса металлической лестницы завершено. В качестве основания для ступеней могут быть взяты деревянные заготовки, уложенные в металлические рамы или же прикрепленные к основанию болтами. Более простой вариант создания основания для степеней представлен на фото ниже.

Простая конструкция металлической лестницы

Также вам будет полезна подробная видеоинструкция об изготовлении металлической лестницы из труб.

Металлическая лестница

Эксплуатация винтовых лестниц возможна, не лишь внутри дома, но и за пределами. В данном случае вам будет необходима изготовленная металлическая винтовая лестница. Металл не так подвергается влиянию внешней среды, чем дерево, и в большей степени подходит для эксплуатации в роли материала для внешних работ.

Можно изготовить металлическую лестницу в роли пожарной либо организовать вспомогательный выход из дома своими руками, это придаст внешнему виду дома оригинальный и неординарный вид, сделает коттедж уникальным и более комфортным в эксплуатации.

Металл можно выбрать и в роли стройматериала для внутренних лестниц. Как правило, в интерьере встречается кованная лестница из металла. Это произведение искусства, которое сочетает в себе легкость и прочность, невероятную надежность и ажурную невесомость, сможет изготовить своими руками совсем не каждый. Но служить эта лестница будет довольно продолжительное время и, покрываясь со временем налетом старины, будет смотреться все величественней и шикарней.

К явным преимуществам лестниц из металла относится их устойчивость к пожару, сочетаемость с разными стилями интерьера, возможность объединения металлических частей с остальными материалами (керамикой, камнем, деревом), легкость монтажа и значительная долговечность и износоустойчивость.

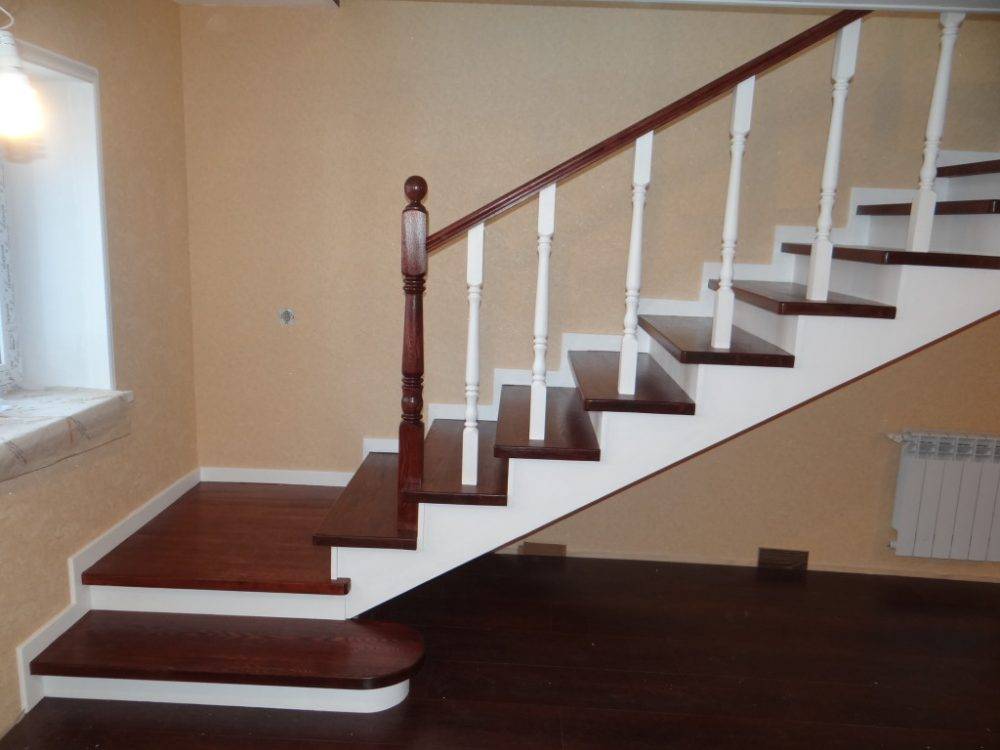

Лестница на второй этаж своими руками из дерева одномаршевая

Данная конструкция состоит из следующих элементов:

• косоуры;
• подступенки;
• проступи;
• перила.

С тем, что представляет собой каждый из этих элементов, мы уже разобрались, поэтому сразу переходим к главному.

Итак, высота одномаршевой лестницы на второй этаж должна быть такой же, как дистанция между этажами + перекрытия. Для упрощения расчета вначале необходимо определить габариты самих ступенек. Если с вами живут дети или пожилые родственники, то желательно, чтобы ступени были 15 сантиметров в высоту, в остальных же случаях эта высота может составлять 20 сантиметров. Превышать последнее значение нежелательно, поскольку подъем получится более крутым, а подниматься будет не так удобно.

Что же касается ширины ступеней, то она должна варьироваться в пределах от 20 до 30 сантиметров – конкретное значение зависит от того, сколько именно свободного пространства выделяется под лестничную конструкцию. Ведь чем ступеньки шире, тем больше пространства потребуется. Выбрать требуемые размеры, приступайте к подсчету длины основания и кол-ва ступеней. Берите суммарную высоту всей конструкции и разделите на высоту одного подступенка, а число, которое получите, округлите до целого и умножьте на значение глубины проступи. К примеру, вся лестница на второй этаж своими руками будет иметь высоту 300 сантиметров, а высоту каждого подступенка составит 20 сантиметров.

Здесь потребуется 15 ступенек, потому что:

300:20=15

И если ширина каждой ступеньки будет составлять 25 сантиметров, то основание должно быть 37,5 сантиметра в длину (15х25=37,5).

Пошаговая инструкция по изготовлению лестницы на второй этаж

Закончив с расчетами, начинайте изготавливать все необходимые элементы конструкции. Косоуры нужно изготавливать из твердого и плотного дерева, поскольку на них будет приходиться как вес людей, так и вес всей лестницы. Вырежьте шаблон из толстого картона, сделав вырезы, соответствующие габаритам ступенек, уклон при этом должен быть таким же, как угол наклона самой лестницы. Вырежьте на торцах косоуров пазы, посредством которых они будут крепиться к перекрытию и основе, а затем выполните разметку в соответствии с заранее сделанным шаблоном.

Чтобы справиться с последующей работой, вы должны подготовить:

1. электрический лобзик;
2. молоток;
3. шлифовальную машинку;
4. дрель;
5. уровень;
6. и, наконец, анкерные болты.

Возьмите лобзик и сделайте с его помощью выступы на косоурах в соответствии с разметкой, после чего тщательно отшлифуйте обе стороны. Далее вырубите в балках перекрытия крепежные отверстия или, как вариант, установите металлические опоры. В месте, где на первом этаже будет располагаться первая ступенька, установите опорный брус, зафиксировав его при помощи анкерных болтов. Затем установите косоуры, в обязательном порядке проверив уклон посредством уровня. Зафиксируйте косоуры сверху/снизу при помощи тех же анкерных болтов.

Теперь можете сделать сами ступеньки. Возьмите сухие доски, толщина которых составляет не менее 3,6 сантиметра; ширина в это время должна быть аналогичной ширине будущих ступенек или даже несколько больше.

Что же касается длины заготовок, то она должна быть такой же, как ширина всей конструкции (то есть, в пределах 80-120 сантиметров).

Завершив обрезку, тщательно отшлифуйте каждую заготовку с целью удаления неровностей и острых срезов. Сам процесс монтажа ничего сложного собой не представляет: промажьте нижние вырезы на косоурах с помощью столярного клея, приложите подступенки и выровняйте все по краям. Далее закрепите их, используя саморезы, а поверх уложите сами ступени. Если не будете использовать клей, то деревянные детали при нагрузке будут создавать скрипы.

Аналогичным образом уложите все ступеньки, после чего начинайте крепление перил. Балясины для перил делайте из квадратных брусьев или, как вариант, фигурных деревянных заготовок. Монтировать можете на каждой ступеньке или же через одну (все зависит от того, каковы характеристики пролета). Крепите саморезами, не забывайте закрывать шляпки декоративными заглушками. Ежели лестница на второй этаж своими руками будет находиться примерно посередине помещения, можете оборудовать перила сразу с каждой из сторон.

В конце готовую лестницу хорошенько отшлифуйте и обработайте антисептиком. Затем древесину покрасьте либо вскройте лаком

Важно, чтобы итоговая поверхность не была слишком гладкой – шероховатость ступенек значительно повысит безопасность жителей дома. Финишное покрытие наносите двумя-тремя слоями, причем до каждого нового слоя предыдущий должен целиком высохнуть

Делаем каркас своими руками

Лестницы с каркасом из металла простых конструкций не так уж и сложно изготовить своими руками, если у вас есть навыки работы со сварочным аппаратом. Давайте узнаем, в чем заключаются основными этапы работы по изготовлению каркаса из металла для наиболее распространенных типов конструкций.

Маршевая лестница

Для того, чтобы самому сделать маршевую лестницу, а точнее, ее каркас, потребуется швеллер или металлический профиль прямоугольной формы, а также уголки для того, чтобы сделать косынки под ступени. В зависимости от того, какой вы выбрали материал для изготовления (швеллера или металлический профиль) сварите раму, а сверху на боковую грань швеллера приварите уголки для установки ступеней.

Кстати, закрепить ступени можно при помощи двух способов:

1. Прямая укладка на уголки, способ прикрепления при помощи болтов (в этом случае – насквозь) или же шурупов, которые будут закручены с внутренней стороны через специальные отверстия уголка в проступи.
2. Доварите к закрепленным уголкам добавочные полосы требуемой длины из того же уголка, чтобы у вас в итоге получилась рамка прямоугольного типа, на которую в будущем будут уложены и закреплены ступени.

Следующим шагом будет выполнение зачистки сварного шва, для этого можно использовать напильник или же ускорить процесс и использовать насадку со шлифовальным диском на дрели. Перед началом окрашивания металлическую конструкцию следует обязательно обработать защитным раствором, чтобы было предотвращено образование ржавчины.

Каркас для винтовой лестницы

Для создания каркаса именно винтовой лестницы собственноручно, вам нужны будут две трубы:

1. Потребуется для центрального несущего столба и ее делают из трубы с необходимыми параметрами в виде длины и диаметра.
2. Потребуется для закрепления ступеней – труба с аналогичной длиной, но чуть большим диаметром.

Труба, которая предназначена для закрепления ступеней, должны быть нарезана на равные отрезки (гильзы), длина которых варьирует от 0.23 до 0.26 метра. Для экономии, вы можете использовать как вариант и остатки труб, если у вас есть таковые, главное, чтобы у них был одинаковый диаметр.

Нарезанные отрезки обязательно должны садиться на центральный столб плотно, без малейшего люфта или перекосов. Если при установке не удается насаживать отрезки плотно, используйте специальные уплотнительные кольца, которые тоже можно сделать самому из прута с требуемым диаметром. Для получения требуемого размера уплотнительного кольца, накручивайте прут на несущий столб.

Получившиеся кольца можно приваривать в отрезки для надежности фиксации и обрабатывать при помощи насадки со шлифовальным диском для дрели от неровностей. Еще можно и сразу приварить ступени к центральной балки, но в этом случае процесс правильного закрепления будет усложнен, а при помощи отрезков намного легче выставлять ступени на требуемый шаг и угол наклона. Для того, чтобы было проще делать ступени одинакового размера, используйте специальный шаблон. Для этого вам потребуется кусочек фанеры и деревянные рейки (хватит нескольких штук). Их следует закрепить на фанере, чтобы получить ступени нужной формы.

Для каркаса лестницы из металла изготовьте необходимое количество будущих ступеней, установите уголки или профильные трубы в созданный шаблон и сварите все между собой с гильзами из второй трубы. Когда сборка будет окончена, подготовленные ступени зачистите по швам сварки от заусенцев и неровностей. Когда все описанные выше работы будут выполнены, приступайте к самой установки винтовой лестницы, а уже готовые ступени, к которым прикреплены отрезки, можно одеть на центральную трубу и установить готовую конструкцию на место монтажа. Для большей надежности нижнюю часть центрального столба следует забетонировать в пол.

Когда установка будет завершена, выставьте ступени по спирали на нужный шаг и угол, а для того, чтобы конструкция была прочной и надежно зафиксирована, сварите ее между собой при помощи перемычек. Проступи следует установить и закреплять после грунтовки и окрашивания всех элементов лестничной конструкции из металла.

Как сделать антикоррозийную обработку

Чтобы обеспечить для своей лестницы долговечность и большой срок эксплуатации, следует правильно ее обработать.

Антикоррозийная обработка будет состоять из таких этапов:

• Конструкцию следует обезжирить.
• При помощи преобразователя обработать ржавчину.
• Загрунтовать все.

Какой выбрать каркас

Стальные лестничные каркасы бывают двух типов:

• открытые;
• закрытые.

Открытый металлический каркас, будучи собранным, останется на виду. Это требует аккуратности при проведении сварочных работ, а также последующей зачистки и шлифовки швов, покраски всей конструкции.

Вариант закрытого каркаса проще – его можно не «облагораживать» после сборки, так как он будет скрыт облицовочными материалами. Чтобы его изготовить потребуется лишь швеллер с уголками и соответствующие инструменты. После сварки открытого каркаса, его поверхность сначала грунтуют, после чего покрывают краской, не ограничиваясь одним слоем.

Преимущества и недостатки

Простор не единственное, что привлекает владельцев частных домов. В списке преимуществ металлических лестниц:

1. Максимальная прочность, надежность. Они, без сомнения, выигрывают у дерева, но уступают бетону. Однако последние конструкции не используют, когда изготавливают элементы, предназначенные для комнаты дома.
2. Возможность идеально вписаться почти в любой интерьер, гармонировать с другими материалами. Эти качества, как и «воздушность» этих лестниц, сделали металл одним из любимых материалов дизайнеров.
3. Вариативность. У хозяев дома есть шанс не загромождать помещение, а вынести конструкцию из металла на улицу, так как материал при качественной обработке стойко переносит все внешние воздействия.
4. Возможность придумать уникальный дизайн, шанс вписать металл в любое помещения благодаря использованию грамотно подобранной краски.
5. Отсутствие скрипа, который рано или поздно начнет «услаждать» слух хозяев деревянных конструкций.
6. Долгий срок эксплуатации, простой уход, безопасность материала.

Прочность и возможность визуально разгрузить внутреннее пространство помещения — самые серьезные преимущества этих конструкций. Причем такую кажущуюся легкость имеет и более внушительный вариант — лестница с металлической площадкой. Поэтому совсем неудивительно, что популярность их не только не падает, но и растет с каждым годом.

Минусы у надежных сооружений есть. Процесс создания подобных изделий довольно трудоемок. Кроме того, металл требует от мастера навыков, умения «филигранно» обращаться со сварочным оборудованием. Если в проекте предусмотрены сложные декоративные элементы, то автору понадобятся почти «нечеловеческие» усилия.

Поэтому прежде чем всерьез рассматривать то или иное изделие, сначала необходимо трезво оценить свои силы, а уже потом принимать решение о целесообразности изготовления понравившейся металлической модели.

Почему вам нужна металлическая лестница

Материалов для конструирования лестниц предостаточно, но металл популярен по следующим причинам:

Кованая лестница

• Он надежен и рассчитан на большой срок использования, а значит, вам не нужно ломать голову над очередным ремонтом через 5 лет или скрипучих ступенях, которые не дадут покоя уже через пару лет.
• Металл выдерживает большую нагрузку, поэтому вы можете не беспокоиться об этом моменте, что совсем не актуально для деревянных конструкций. Надежность и прочность лестницы диктуется не только материалом, но и правильным проектированием, но если на чаше весов металл, то с ним мало кто посоревнуется.
• Очень прочные соединения. Лестница состоит из нескольких элементов и если материал подобран непродуманно, то скоро конструкция начнет сыпаться. С металлическими соединениями такого не случится.
• У вас будет огромный выбор в области разнообразных форм и моделей. Металл как материал позволяет создать такие шедевры, каких точно ни у кого еще не было. А это отличная возможность для тех, кто хочет проявить и отразить свой стиль в интерьере, а не только продумать практическую составляющую.
• В процессе строительства можно разбить работу над лестницей на два этапа. Да, с металлическими конструкциями это возможно. Вы можете сделать первоначальный каркас, и он уже выдержит всю нагрузку. В это время занимаетесь отделочными работами, а затем приступаете посредственно к чистовой отделке и декорированию. Удобно, когда бюджет требует дополнительных накоплений.
• Металлические ступени не скрипят. Древесина, даже самая качественная, может рано или поздно заскрипеть. Если вы вовремя займетесь ремонтом, что само по себе уже лишние траты и время, это все равно не гарантирует вам того, что скрип не появится в другом месте лестницы. С металлической конструкцией такого никогда не будет – она не умеет скрипеть.
• Использование дополнительных отделочных материалов. Металл отлично сочетается с другими материалами и даже если вы не хотите, чтобы этот материал был хорошо заметен (бывает такое по стилю), элементы декора из других материалов хорошо приживаются.

Параметры лестницы с поворотом 180 градусов

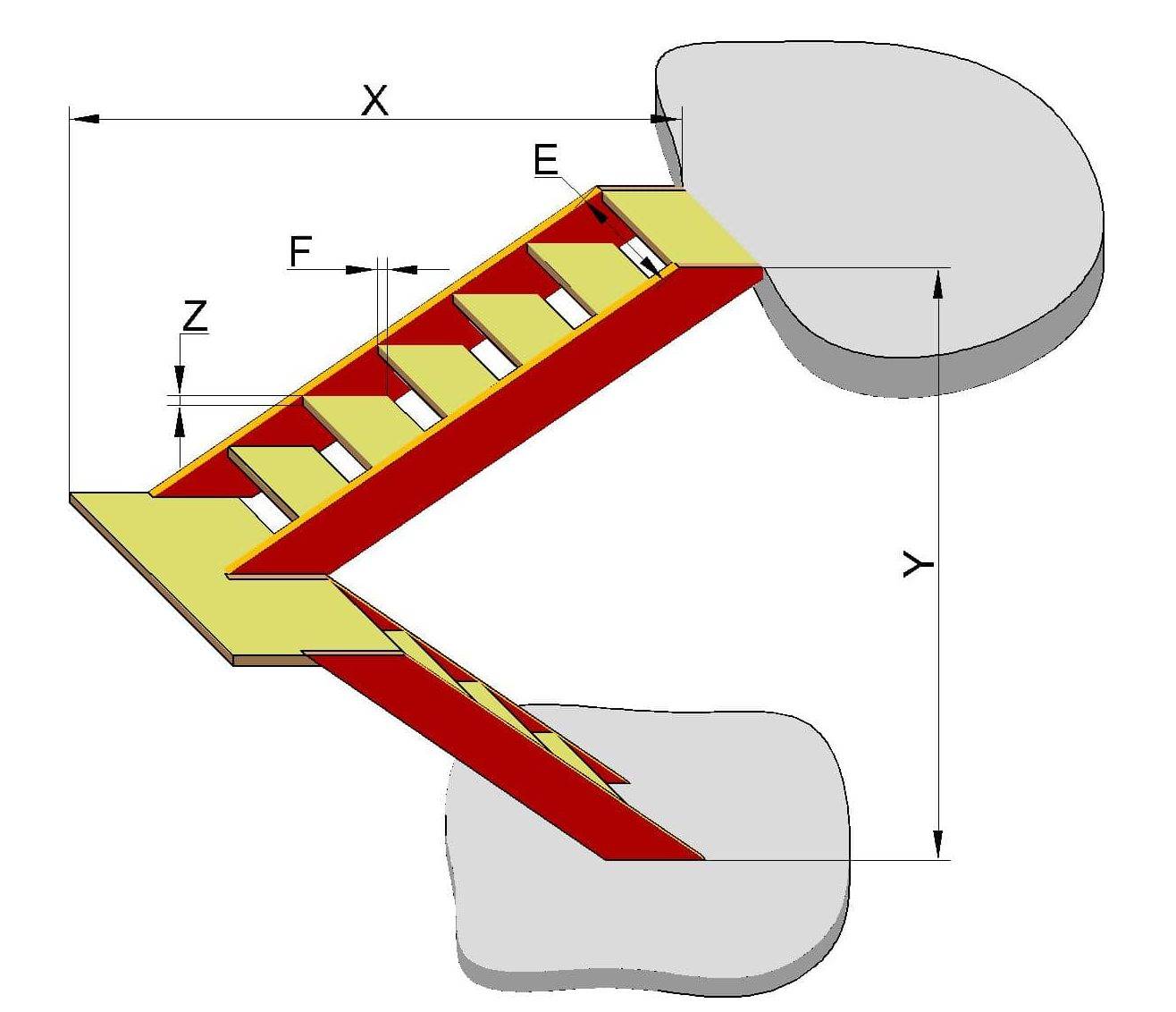

Рис. 1 Общий чертеж лестницы

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
• P — ступеней на нижней тетиве — количество ступеней до площадки, зависит от Ваших предпочтений и геометрических характеристик дома

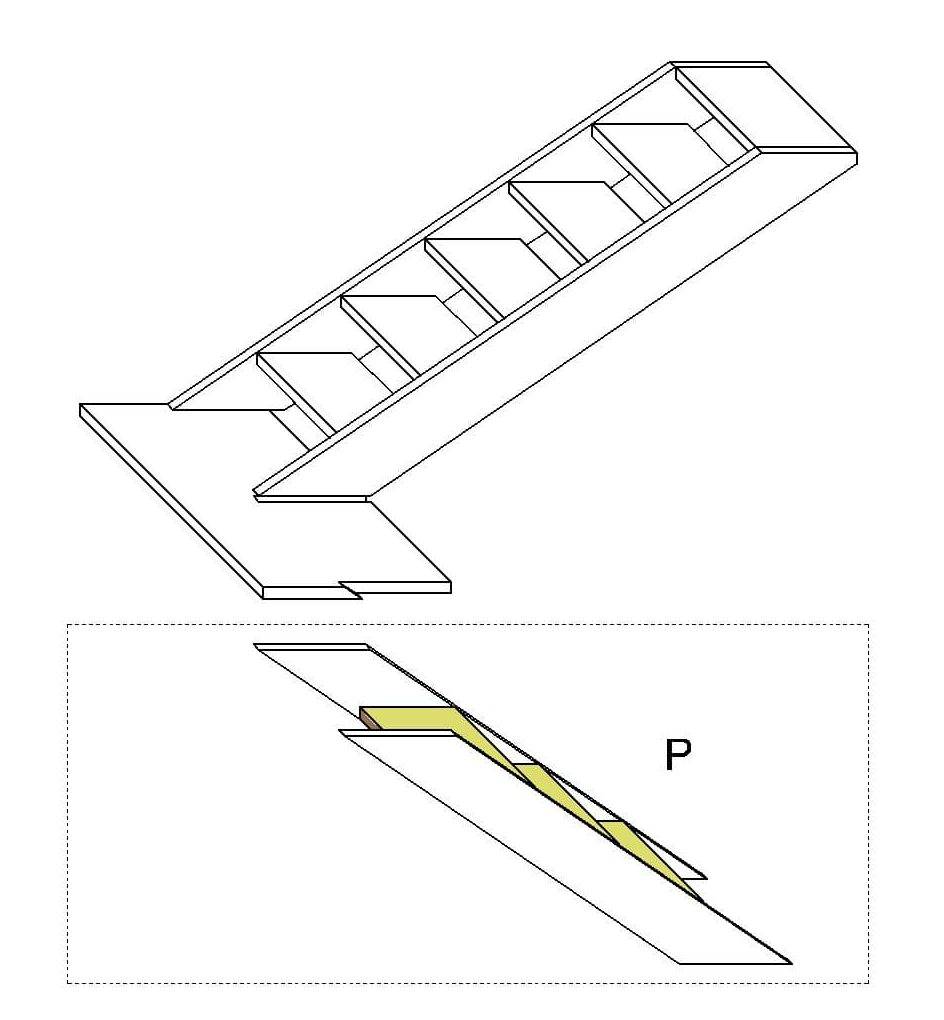

Рис. 2 Обозначение ступеней

Функция «Показывать подступенки: H»

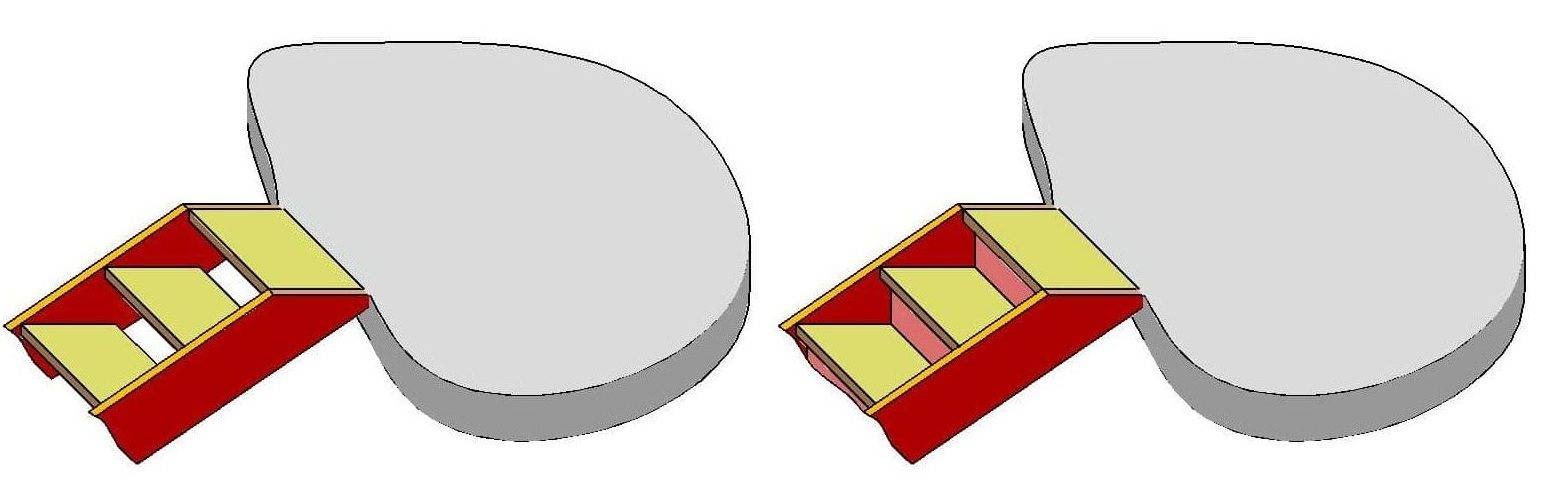

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

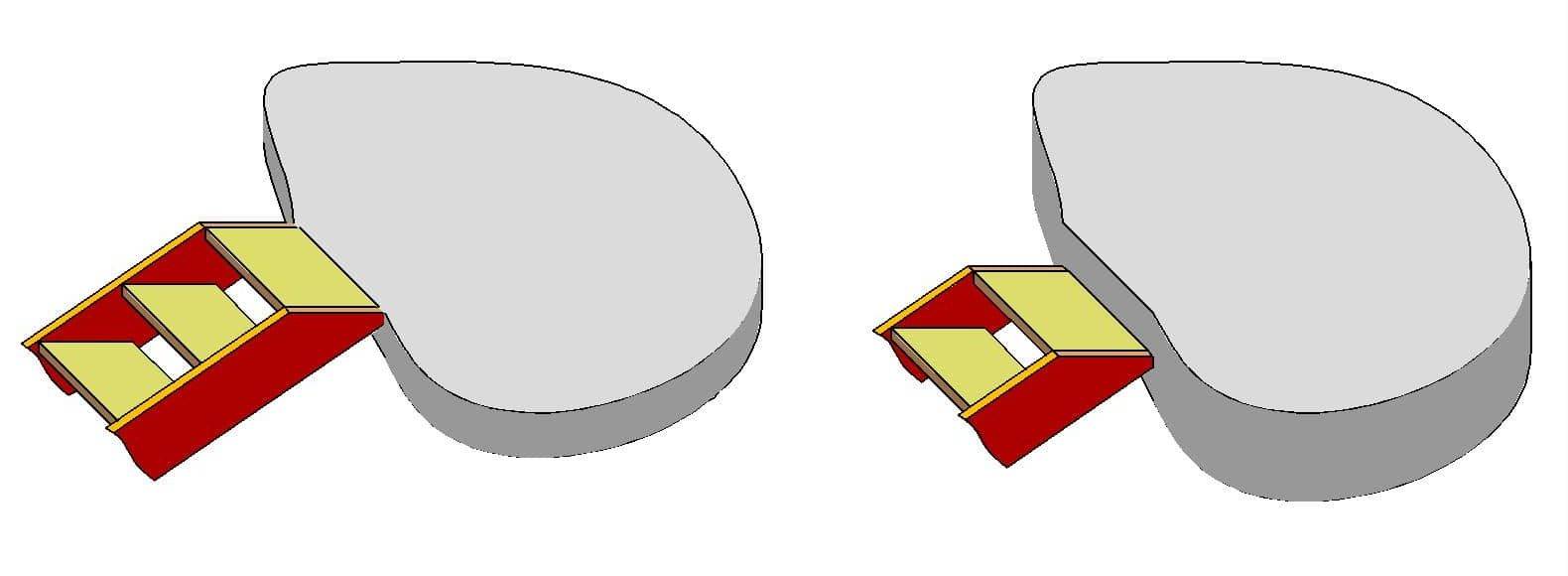

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

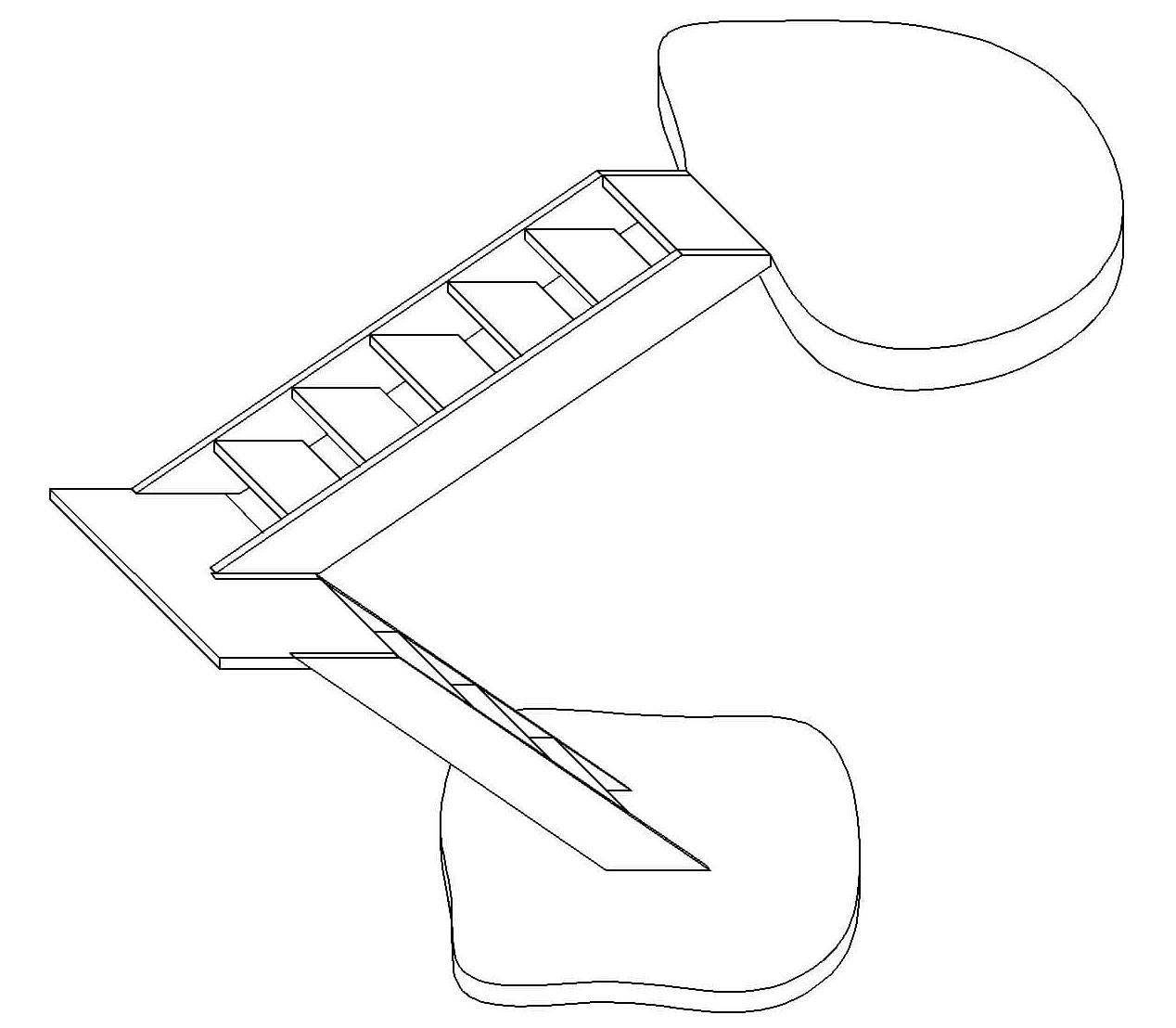

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

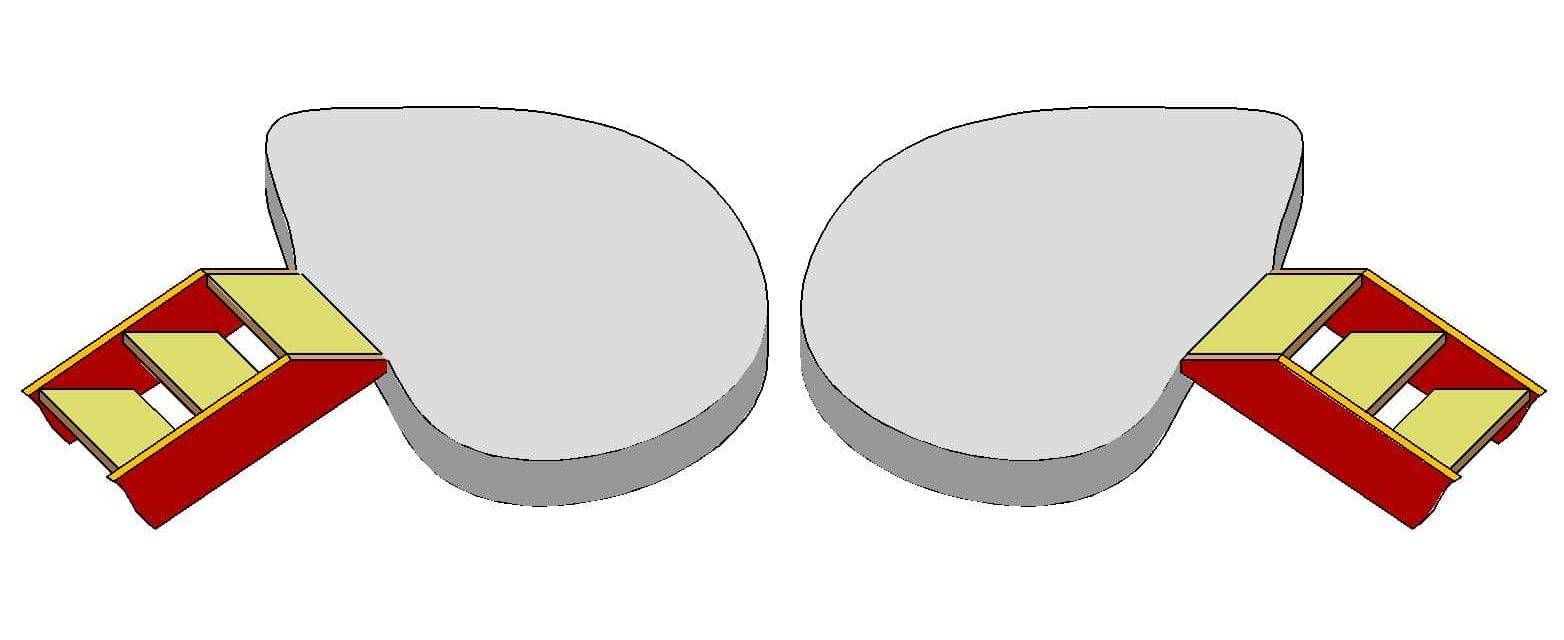

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Металлическая лестница своими руками: особенности

Первостепенно нужно рассмотреть такой вопрос, как особенности лестничных конструкций из металла в целом

Для этого следует обращать внимание на принципы соединения главных элементов. Особенности того или иного дизайн-проекта должны отображать чертежи конструкции из метала, следует рассмотреть, как сделать их самостоятельно дома

Прежде всего, нужно провести расчет следующих показателей:

• Высота и ширина ступеньки;
• Уклон конструкции;
• Размещение ступенек относительно друг друга.

Расчет делают точно так же как и для любой другой лестничной конструкции

Если чертежи делаются своими руками, следует обратить внимание на то, что необходимо верно распределить нагрузку и места, где будут расположены дополнительные соединения, чтобы вхождение на 2 этаж было безопасным. Нельзя не сказать и о достоинствах лестниц из металла

Перед тем как приступить к изготовлению лестницы, необходимо произвести расчет важных показателей

Преимущества конструкций из металлопрофиля следующие:

• Надежность;
• Изобилие дизайнерских решений;
• Возможность сочетания с другими стройматериалами;
• Долгий срок службы;
• Быстрый и несложный монтаж входных конструкций.

При желании в доме можно сделать и 2металическии конструкции. Самое главное подготовить все необходимое и выполнять работу как предписывает пошаговая инструкция.

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

• высоту;
• диаметр;
• количество ступеней;
• ширину проступи;
• высоту подступенка.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Это интересно: какая оптимальная высота ступеней.

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.
