Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.
Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
Элементы и принцип функционирования системы
Однотрубная система, которую также именуют Ленинградкой. представляет собой замкнутый контур. В этом контуре объединен и подающий, и обратный трубопровод. Система заполняется антифризом или водопроводной водой. Для последнего предусматривают подвод отдельного трубопровода с запорной арматурой. Для слива теплоносителя обязательно присутствует отдельный патрубок с вентилем, ведущий в канализацию. Узел пополнения системы желательно оборудовать фильтром.
Основные элементы системы отопления
Теплоноситель, нагреваемый в змеевике котла, поступает в трубопровод, проходит через стояки и радиаторы, отдает энергию, остывая, протекает через насос, который нагнетает поток, движущийся в котел. Для предотвращения аварийных ситуаций в системе присутствует бачок закрытого (мембранного) либо открытого типа. Независимо от типа бачка, монтаж производится на верхнем техническом этаже здания (либо чердаке дома).
Также в системе обязательно присутствует группа безопасности (иногда называется блоком безопасности). В приборе объединены следующие элементы:
- воздухоотводчик;
- предохранительный клапан;
- манометр и термометр (могут быть объединены в едином корпусе).
В случае возникновения аварийной ситуации, связанной с чрезмерно высоким давлением, группа безопасности выровняет его и предотвратит поломки оборудования и разрыв трубопроводов. С помощью прибора легко регулировать температуру и давление в системе отопления. Иногда приборы, которые входят в состав группы безопасности, монтируют на подающий трубопровод по отдельности, врезая предохранительный клапан выше уровня котельного оборудования, но чаще в систему отопления подключают единый блок безопасности, сокращая время на монтаж.
Манометр и термометр в одном корпусе
Группа безопасности. Фото
Радиаторы в однотрубной системе могут подключаться по нескольким схемам – параллельно, диагонально, с байпасами и т.д. На этапе монтажа рекомендуется устанавливать регуляторы температуры на каждый радиатор. Дополнительно для стравливания воздуха и предотвращения образования воздушных пробок стоит на каждый радиатор установить краны Маевского либо приобрести батареи отопления с уже вмонтированными кранами.
Сепаратор воздуха — аналог клапана Маевского
Отдельно о насосе и его выборе
В системах с естественной циркуляцией используются трубы увеличенного диаметра, что необходимо для преодоления потоком теплоносителя гидравлического сопротивления. Гидравлический насос же «подталкивает» теплоноситель, позволяя ему преодолевать сопротивление даже в трубах небольшого диаметра.
В быту обычно применяются насосы мощностью до 100 Вт. Этот прибор прогоняет через себя поток, увеличивая его скорость, но не изменяя существующий объем. Чтобы выбрать насос, следует правильно определить величину необходимого напора.
Для расчета необходимо узнать мощность отопительного прибора. Этот показатель равен количеству воды, которая проходит через котел (расход).
Мощность (кВт) = Расход (л/мин)
Если мощность котла составляет 50 кВт, то расход будет равен 50 литрам в минуту. Через радиатор мощностью 5 кВт за минуту проходит 5 литров воды. Такой же принцип используется для всех участков цепи.
где L – длина циркуляционного кольца.
То есть, для каждых десяти метров системы требуется 0,6 кВт мощности. Для отрезка 50 м необходим насос мощностью 3 кВт. Для отрезка 100 м – 6 кВт. В приведенной ниже таблице указаны рекомендуемые диаметры труб, при выборе трубы диаметром меньше необходимого, рекомендуется приобретать насос с увеличенными показателями мощности и напора.
Таблица 1. Соотношение диаметра трубопровода и расхода теплоносителя
В системе может присутствовать не один насос, а два. В случае поломки одного насоса, второй (резервный) поможет предотвратить перерыв в работе всей системы отопления.
Насосное оборудование стоит монтировать на участке с остывшим теплоносителем, так как высокие температуры жидкости, которая проходит через оборудование, приводит к уменьшению срока службы подшипников, сальника, ротора.
В частных домах часто используются циркуляционные насосы «мокрого» типа без дросселя. Корпус насосов обычно чугунный, а ротор стальной либо изготовленный из прочного пластика. Такие модели в течение двух десятков лет не нуждаются в смазке и ином обслуживании. Роль смазки и охлаждения играет теплоноситель.
Типы двухтрубных систем
Это нагнетательный контур или контур подачи.
Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их. Наиболее качественного обогрева, комфортных условий проживания можно добиться благодаря использованию двухтрубной схемы. При детальном рассмотрении этого утверждения выясняется, что при правильном подключении приборов и использовании оптимальных диаметров труб в частном доме система обойдется не намного дороже однотрубной.
Двухтрубная вертикальная разводка системы отопления многоэтажного дома Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах.
На рисунке представлены схемы верхней разводки с попутным и встречным естественным движением теплоносителя. Трубы распределяются так, чтобы любым доступным способом способствовать естественной циркуляции. Двухтрубная конструкция с верхней разводкой смотрится более эстетично и это позволяет, чтобы трубопровод прямого тока проходил над дверными проемами во всем здании, как на фото. Подробнее о закрытых системах отопления читайте тут.
Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Таким образом, количество испаряемой жидкости значительно уменьшается. Для частного сектора оптимальным вариантом считается горизонтальная двухтрубная система отопления с нижней разводкой и неестественной циркуляцией теплоносителя
Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры — сразу от котла
Схема двухтрубной системы отопления
Схема с нижней раздачей — вариант для принудительной циркуляции с использованием циркуляционного насоса. Есть и некоторые недостатки: требуется больше материалов, чем для однотрубной магистрали; небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны. Обогревательная двухтрубная сеть с нижней разводкой Главным отличием системы этого типа является подающий трубопровод: двухтрубная система отопления с нижней разводкой схема предполагает его размещение внизу, около обратного. Варианты подключения радиаторов отопления Радиаторы к системе отопления возможно подключать разными способами. Кроме того, возможно обустройство тупиковой разводки и схемы с попутным движением жидкого теплоносителя.
Проектирование Составление схемы обогрева и ее грамотный гидравлический расчет лучше доверить теплотехникам, которые выполняют такую задачу по сложной формуле. При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. Но и эффективность у него гораздо выше.
Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. Обратку нужно будет смонтировать максимально близко к уровню пола или даже опустить под него. Горизонтальная разводка трубопроводов позволяет провести трубы вдоль поверхности пола, а при необходимости и под полом, что является оптимальным решением для жилых помещений большой площади. Тогда не возникает проблем с размещением расширительного бачка открытого типа в отапливаемом помещении
Именно поэтому ее используют достаточно часто, не обращая внимание на значимые недостатки: неэстетичный вид комнат; большой расход труб и комплектующих; отсутствие возможности обогрева помещений большой площади; проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным; дополнительные расходы на декор, чтобы можно было замаскировать трубы.
ДВУХТРУБНАЯ СИСТЕМА ОТОПЛЕНИЯ СВОИМИ РУКАМИ! ЭЛЕМЕНТАРНО ПРОСТО! Отопление, петля Тихельмана
Использование «левых» комплектующих
Монтажники, которые не ищут легких путей, иногда выбирают радиаторы одного производителя, а монтажные комплекты (состоят из глухих пробок и переходников), которые необходимы для подключения радиаторов — другого.
Но проблема в том, что они могут не подойти друг другу. Например, к батареям Global не подходят комплекты других производителей приборов отопления. И так у многих брендов.
Да, «чужие» комплектующие установить можно, и какое-то время батареи даже проработают. Но шанс, что приборы начнут протекать, очень большой.
Оптимальный вариант — использовать комплектующие той же марки, что и радиатор, или универсальные детали, которые подходят к большинству радиаторов.
Разновидности способов подсоединения теплообменников
Когда выбран оптимальный вариант монтажа системы отопления, а также установлены радиаторы, нужно определиться с тем, как в батареи подавать теплоноситель. Для этого имеются разные варианты:
В зависимости от мест подсоединения подачи и обратки, различают подсоединения таких видов:
В зависимости от варианта выбранной системы (однотрубная или двухтрубная), подключение будет иметь не только различную конструкцию. Это также отразится на эффективности функционирования радиаторов и всей системы отопления в целом.
Нижнее подсоединение
Нижний способ подсоединения зависит от типа используемого радиатора. Такие изделия имеют в нижней части соответствующие отверстия, в которые поступает теплоноситель и выходит. К какому отверстию подсоединять подачу, а куда обратку, обязательно указывается в инструкции к радиатору.
С нижней подачей подключаются радиаторы, как к однотрубной, так и двухтрубной системе.
Боковой способ подсоединения
Теплообменники с боковым способом подсоединения являются наиболее распространёнными, так как позволяют делать врезку в батарею с любой стороны. Установка таких батарей позволяет экономить на материале, а также примерять различные варианты.
Оптимальный вариант — это боковое подключение, выполняемое по двух- и однотрубной схеме.
Боковые радиаторы подсоединяются тремя способами: диагональным, боковым и нижним.
Диагональное соединение
Диагональный способ подключения радиаторов обогрева имеет минимальные теплопотери. При подсоединении по такой схеме происходит:
- Из подающего трубопровода теплоноситель входит в устройство.
- Проводится сквозь все секции батареи, отдавая тепло в помещение.
- Выводится через отверстие с иной стороны.
Такой способ, как диагональное подключение радиаторов отопленения, специалисты называют самым эффективным.
Он используется для одно- и двухтрубных сетях отопления. Реализовать диагональное подключение радиаторов обогрева можно следующими вариантами:
- Подача в радиатор теплоносителя через верхнее отверстие, а вытекание из нижнего с иной стороны.
- Подача в нижнее отверстие теплоносителя, и выход его из верхнего с иной стороны.
О том, как правильно подключить радиаторы отопления при двухтрубной системе отопления, показано на фото ниже.
Такой способ подсоединения эффективный, и позволяет подключать длинные батареи с общей их численностью в сети более 12 штук.
Диагональное соединение функционирует не только при нагнетательном способе циркуляции теплоносителя, но и в самотечной системе. Помимо диагонального подсоединения, известно также нижнее и боковое.
Когда лучше всего менять радиаторы отопления в квартире?
Лучше всего проводить замену, вне отопительного сезона. Это все летние месяцы и часть весенних и осенних (определяется климатом в вашем регионе).
Перед заменой проверяем состояние кранов. В старых сетях они обычно не обеспечивают полного перекрытия.
Можно ли менять радиаторы отопления зимой?
Во включенной отопительной системе замену проводить нежелательно, но возможно. Главное требование для этого — надежное перекрытие выхода теплоносителя. Можно использовать штатный кран и дополнительные приспособления.
Если радиатор снимают надолго, то выходы труб можно закоротить отрезком, чтобы не нарушать работу общей системы.
Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления
Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.
Способ подключения радиатора влияет на его теплоотдачу
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Обвязка полипропиленовыми трубами – принцип выполнения
В последнее время полипропиленовые трубы становятся все более популярными. Разумеется, правильное подключение радиаторов отопления и обвязку можно выполнять и любыми другими трубами, но большинство профессионалов рекомендуют все же останавливать свой выбор именно на этих.
Обвязка полипропиленовыми трубами выполняется следующим образом:
в мультифлекс, соединяющийся с любым выходом, вставляется муфта с накидной гайкой; посредством заранее прикрепленных скоб на стене фиксируются трубы
Важно, чтоб они не касались стены, а находились в 2-3 см от ее поверхности.. Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора. Крепежи для фиксации батарей можно использовать самые разные
Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно
Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно
Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора. Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно
Мы уже практически знаем, как правильно подсоединить радиатор отопления . Подсоединение кранов выполняется так:
- изначально кран необходимо разобрать;
- в радиатор вкручивается штуцер с накидной гайкой;
- при помощи специального ключа закручиваем гайку.
Помимо этого ключа, во время установки и обвязки радиаторов, а также во время того, как соединить две батареи отопления, вам также понадобятся:
- уплотнители;
- набор ключей;
- пакля;
- резьбовая паста;
- нити для резьбы.
Инструменты и материалы для монтажа радиаторов отопления

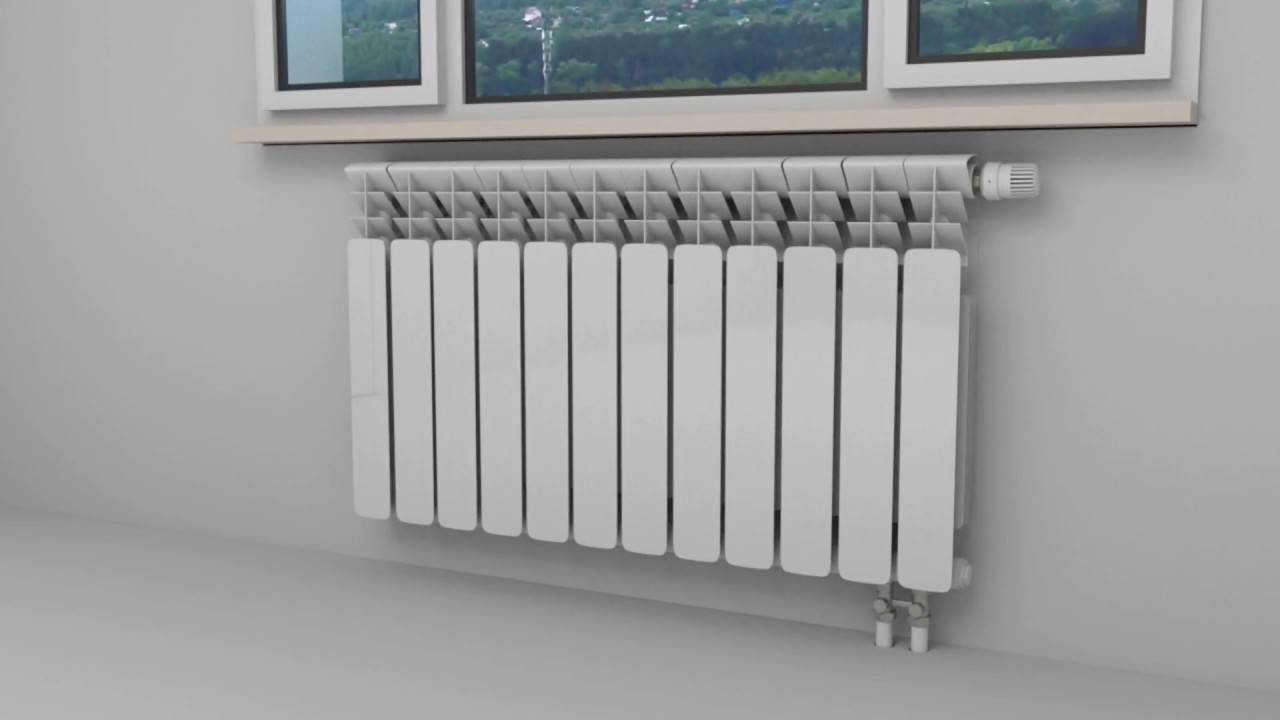

Особенности варианта с нижней подводкой труб
Как правило, подключение радиатора с нижней подводкой выполняется в тех случаях, когда непрезентабельные отопительные трубы необходимо скрыть в полу или в стене, чтобы не нарушать интерьер помещения.
В продаже можно найти большое количество отопительных приборов, в которых производителями предусмотрен нижний подвод к радиаторам отопления. Они выпускаются с различными размерами и конфигурациями. При этом чтобы не повредить батарею, стоит посмотреть паспорт изделия, где прописана методика подключения той или иной модели оборудования. Обычно в узле подключения батареи предусмотрены шаровые краны, которые позволяют снять ее в случае необходимости. Таким образом, даже не имея опыта в подобных работах, пользуясь инструкцией, можно выполнить подключение биметаллических радиаторов отопления с нижним подключением.
Циркуляция воды внутри многих современных радиаторов с нижним подключением происходит так же, как и при диагональной подводке. Достигается такой эффект за счет расположенного внутри радиатора препятствия, которое обеспечивает прохождение воды по всему отопительному прибору. После этого остывший теплоноситель поступает в обратный контур.
