Мауэрлат для двухскатной крыши своими руками: делаем крепление мауэрлата двухскатной крыши по инструкции

Мауэрлат: размеры и расчет материалов

Крыша дома состоит из двух основных компонентов – стропильная система и мауэрлат. Мауэрлат представляет из себя основу, которая служит надёжным креплением для стропильных брусьев

При строительстве крыши, крайне важно детально просчитать размеры стройматериалов для точной и надёжной конструкции. Рассмотрим основные правила и советы измерения мауэрлата, для получения материала нужных размеров

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома

Именно поэтому очень важно точно рассчитать размеры мауэрлата

Размеры мауэрлата зависят от следующих факторов:

1. Параметры площади дома – его периметр и площадь.
2. Тип конструкции крыши.
3. Материал используемый в стропильной системе и для покрытия кровли.
4. Климатические условия.
5. Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов, вот основные из них:

1. Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
2. Крестообразная.
3. Складчатая.
4. Плоская.
5. Сферическая.
6. Шатровая, полуовальная и вальмовая.
7. Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

А в этой статье рассказывается про устройство, гидроизоляцию и утепление мауэрлата.

Формула для расчета

Во время мерки мауэрлата во первых следует измерить его длину и периметр. Измерять следует верхнюю часть бруса. Минимальное сечение мауэрлата – 100×100 мм.

Далее следует рассчитать вес и объем деревянного бруса. Вот формула для вычисления данных показателей:

m = rV

• r – плотность дерева,
• V – объем мауэрлата,
• m – как можно было догадаться представляет массу деревянного бруса.

Объем мауэрлата вычисляется по следующей формуле:

V = SL

• S – сечение деревянного бруса,
• L – его длина или периметр.

1. Каких размеров бы не был мауэрлат, главное – расположить его на расстоянии как минимум 5 см. от внешней грани стены.
2. Для большинства случаев подойдет антисептированный деревянный брус из лиственной древесины сечением 100×150 мм.
3. Следует выложить деревянные брусья по всей длине стен, от одного конца дома до другого.
4. Далее следует выполнить необходимые замеры, следя за тем, чтобы расстояние между брусьями было равномерным по всей длине укладки.

Рассмотрим как рассчитать параметры мауэрлата для двухскатной крыши.

А тут статья про крепление мауэрлата к газобетону.

В этом подразделе http://ru-house.net/stroitelstvo/krysha/metall/ собрана вся информация о маталлических видах кровли.

Расчеты для двухскатной крыши

Двухскатная крыша является наиболее популярным и простым видом кровли. Благодаря наклонной конструкции, она обеспечивает естественный сток осадков в виде талого снега или дождевой воды, с поверхности крыши. Установка мауэрлата для двухскатной крыши требует немалых затрат и трудоёмкой работы, зато он обеспечивает долговечность и стойкость крышной конструкции.

Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см. Также следует установить стойки, врубленные в лежни. Расстояние между ними должно составлять от 3 до 5 метров.

Подводя итоги можно сказать, что для расчета мауэрлата следует учитывать множество факторов, определяющих подходящие параметры материала для крепления. В заключении приведем основные параметры мауэрлата, подходящие в большинстве случаев:

1. Ширина мауэрлата не должна быть меньше 10 см.
2. Оптимальное сечение деревянных брусьев – 10×15 см.
3. Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
4. При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
5. Отступ бруса от края стены должен составлять как минимум 5 см.
6. Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.

Мауэрлат: размеры и расчет материалов Мауэрлат служит основой для крышной конструкции. Установка мауэрлата всегда требует большой работы, но прежде всего требуется подобрать подходящие параметры материала.

Стропильная система

Издавна длину стропил делают около 1/3 ширины фронтона. Большинство домов, построенных старшим поколением – дедами, прадедами подтверждают это неписанное правило. Пропорции выбраны не только из эстетических соображений, они снижают ветровые нагрузки, обеспечивают нормальный сход осадков. Однако это не аксиома, учитывая свои нужды в разумных пределах размеры можно изменять.

Когда настил сплошной, достаточно надёжный для работ в любом месте – стропила проще изготовить наверху. Если есть сомнения, то просто обрезками бруса или досками соответствующей ширины на земле моделируется мауэрлат для обеих стен. Выверяется их положение: точное расстояние и средняя линия между ними, проверяется параллельность, диагонали.  Далее на эту разметку в стропильную пару укладываются доски. Сразу всё наглядно видно, причём в натуральную величину – так как будет в собранном состоянии:

• Корректируется высота чердачного помещения, длина свесов – выбираются пропорции, угол двускатной крыши.
• Отмечаются линии для запилов – с такой наглядностью невозможно ошибиться. Делается разметка для того чтоб всё можно было вернуть на место.
• Выпиливаются углы для посадки на мауэрлат и для стыковки на коньке. При необходимости стропила опиливаются в длину, запиливается угол свеса под лобовую доску. После стропильная пара возвращается в исходное положение – так как будет в собранном состоянии.
• Из толстой фанеры выпиливается шаблон накладки конькового соединения, сверлятся отверстия под болты.
• Выбирается положение ригеля и упора стропила в мауэрлат, размечаются и выпиливаются сами детали и посадочные места для них, сверлятся отверстия для резьбовых соединений.
• Последний этап – наружную часть свеса запилить под 4 доски сплошной обрешётки, чтоб набить её заподлицо с верхом стропила.

Важно: для утеплённой крыши соединения досок внахлёст следует выполнять с межвенцовым утеплителем. На прочность соединения он не повлияет – легко продавится резьбой. Иначе по нему всегда проникает холод, а качественно утеплить его после сборки практически невозможно

В нашем случае это полезно применить для накладки на коньке и крепления стропил с ригелями

Иначе по нему всегда проникает холод, а качественно утеплить его после сборки практически невозможно. В нашем случае это полезно применить для накладки на коньке и крепления стропил с ригелями.

Для надёжного соединения стропил и упорных досок целесообразно запилить и вырубить посадочные места, а для крепления использовать глухари. Засверлить отверстия под них лучше заранее.

Изготовив одно стропило в качестве шаблона, остальные выполнить по нему. Если всё делалось наверху отлично, осталось собрать и установить стропила. А с земли поднимать стропила можно как по запчастям, так и в собранном виде. Для двоих, это вполне по силам, но можно сделать и одному – лебёдкой. Просто и не надрываясь.

Изнутри дома посередине стены под фронтоном вертикально крепится доска, временно, но надёжно. Высота её немного выше ригеля, просто чтоб установленную стропильную пару можно было прислонить к ней, скорректировать и закрепить отвесно. Начинается установка стропил двухскатной крыши – дальше дело техники:

• На мауэрлат набиваются упоры – чтоб стропила при подъёме не сдвигались с посадочных мест.
• Полностью собранная стропильная пара ориентируется на своё место.
• Шнурку для отвеса привязывается к коньку, он приподнимается и ставится на упор высотой около двух метров.
• К ригелю через большой дверной шарнир или навес крепится 3-4 метровый брусок, которым стропильная пара поднимается в вертикальное положение.
• Осталось прибить стропила к мауэрлату, выставить стропильную пару по отвесу и жёстко зафиксировать раскосами.

Остальные стропила двухскатной крыши устанавливаются аналогично. Однако с установкой всё новых стропильных пар места становится всё меньше. Поэтому оставшиеся нужно поставить в полувертикальное положение, наклонив на установленные стропильные пары. А их окончательную установку начать с другого фронтона.

Важно: Для последующего утепления крыши нужно строго соблюдать одинаковое расстояние между стропилами по всей длине. Для этого полезно сделать несколько кондукторов, которые переставляются по мере набивания обрешётки. Шаг стропил выбрать такой, чтоб обеспечить монтаж утеплителя «втугую»

Шаг стропил выбрать такой, чтоб обеспечить монтаж утеплителя «втугую».

Виды стропильных систем

Монтаж двухскатной крыши во многом зависит от того, какая стропильная система будет использоваться в этой конструкции. Основное отличие заключается в способе фиксации стропильных ног, обеспечивающих опору всей крыши.

Существует две основных схемы стропильных систем:

1. Система с висячими стропилами. Стропильные ноги в данном случае опираются только на стены постройки.
2. Система с наслонными стропилами. Такая конструкция предполагает создание дополнительных точек опор для стропильных ног.

Для перекрытия широких пролетов используется ферма, включающая в себя две стропильных ноги, нижнюю затяжку или верхний ригель. Нагрузки, приходящиеся на такую конструкцию, компенсируются за счет расположенной горизонтально перемычки. Монтируя затяжку на большой высоте, стоит увеличить жесткость ее крепления.

Висячие стропила своими руками сверху крепятся по-разному. Для фиксации верхних краев стропил обычно используются деревянные или металлические накладки, повышающие жесткость всей стропильной системы. В нижней же части стропила вырезаются под необходимым углом и устанавливаются на мауэрлат, а соединение деталей осуществляется за счет гвоздей и проволоки.

В том случае, если опорой для стропил будет балка перекрытия, то в последней нужно вырубить упор, а в самих ногах сделать зубья – такая врубка предотвращает движение стропильных ног. Для фиксации элементов конструкции используются металлические крепежи.

Наслонная стропильная система используется в тех случаях, если здание имеет среднюю несущую стену или другие опорные элементы, шаг установки которых не превышает 7 метров. При необходимости ширина перекрытия увеличивается за счет дополнительно установленных опор. Если имеется одна опора, то пролет увеличивается до 12 метров, а две опоры позволяют расширить перекрытие до 15,5 метров.

Для увеличения шага установки опор и повышения прочности конструкции двухскатной крыши можно воспользоваться вертикальными опорными стойками, расположенными непосредственно под коньковым прогоном. Такая установка стропил двухскатной крыши своими руками добавит в список опор, принимающих нагрузку, еще и внутренние несущие элементы здания.

Как показывает практика, наслонная стропильная система достаточно проста, поэтому при возможности стоит выбирать именно ее. Впрочем, выбор всегда осуществляется индивидуально в зависимости от множества параметров. Чтобы монтаж двухскатной крыши прошел успешно, нужно также позаботиться о грамотном подборе материалов. Для досок и брусов обязательна правильная геометрическая форма без каких-либо дефектов, вроде сколов или трещин. Перед тем, как установить стропила для двухскатной крыши своими руками, деревянные элементы нужно высушить, а после этого обработать антипиренами и средствами биологической защиты.

Как правильно класть мурлат на стены

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают. Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями. По углам брус скрепляют косым прирубом или при помощи прямого замка.

После укладки мауэрлата начинают сооружать «скамью», для этого:

1. Измеряют расстояние между противолежащими частями мауэрлата.
2. Полученную величину делят пополам и отмечают середину пролета.
3. Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Мауэрлат: что это такое, для чего нужен ↑

В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома.

При работе с металлическими фермами используют швеллер или двутавр. Мауэрлат брусового дома есть не что иное, как последний венец, который особенно тщательно зафиксирован на предыдущих.

Зная, что такое мауэрлат кровли, проще разобраться зачем нужен подобный «пояс».

• во-первых, чтобы по возможности равномернее распределять сосредоточенную нагрузку, оказываемую стропильными ногами на площадь верхней обвязки стен. Как уже было отмечено, это своеобразный фундамент стропиловки крыши;
• во-вторых, он служит для привязки крыши. Это особенно актуально для регионов с сильными ветрами.

Некоторые мастера рассматривают возможность возведения крыши без мауэрлата, особенно если она небольшого размера. Стропила в этом случае они фиксируют сразу к балкам перекрытия. Но насколько это оправдано,

• ведь матица обеспечивает дополнительную жесткость несущей конструкции;
• хотя скат и уменьшает распирающее усилие и парусность кровли, однако, вероятность того, что ее унесет сильным ветром, тем не менее, существует.

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.

Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100×100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Элементы стропильной системы	Сечение пиломатериала, мм
Мауэрлат	Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги	Доска или брус 60×150, 80×150, 100×200 – по результатам расчетов
Прогоны	Брус 100×100, 100×150, 100×200.
Затяжки (ригели)	Доска 50×100, 50×150.
Стойки	Брус 100×100, 150×150.
Подкосы, кобылки, доска карнизного короба	Доска 50×100.
Ветровые торцевые и подшивные доски	Доска 20×100, 25×150.

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений. На древесине не должно быть глубоких и широких трещин и сучков

На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

• Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30÷50 мм, уложенные в один или два слоя.
• Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.

Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Монтаж висячих стропил

После того, как тип стропильной системы выбран и имеется проект со всеми расчётами и с указанием всех значений, можно переходить к монтажным работам.

Монтаж стропильной системы – важный и ответственный этап строительных работИсточник mchusetringe.dk

• Сначала отмечают центр крыши, после чего, ориентируясь на него, набивают по фронтонам две доски, на которых ставятся отметки по высоте конька.
• Изготавливается шаблон стропильной ноги, по которому потом изготавливаются все балки. Для это берут доску и одним её концом прислоняют к мауэрлату, а другим к отметке высоты конька. Снизу и сверху отмечают места будущих запилов.
• По шаблону изготавливается нужное число стропильных ног. Они должны делиться на правые и левые стропилины в зависимости от их расположения в ферме.
• Собирается первая ферма. Для этого соединяются две стропилины. Далее устанавливают затяжку, ригель или бабку, если это предусмотрено проектом.
• Крайняя ферма поднимается на крышу и устанавливается на мауэрлаты. Крепится ферма целиком только неподвижным способом с помощью болтов, гвоздей или саморезов. Со стороны второго фронтона устанавливается ещё одна ферма.

Далее между первой и последней фермой натягивается верёвка, на которую потом ориентируются при установке следующих элементов.

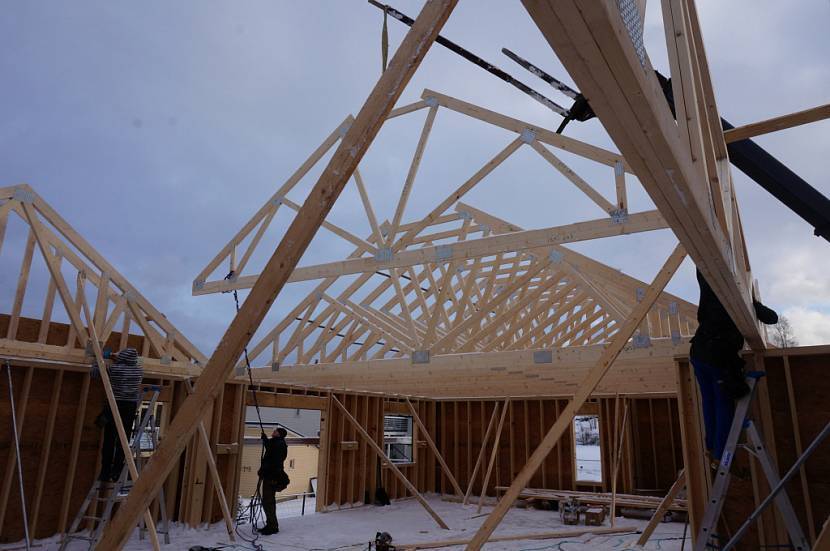

Фермы устанавливаются по порядку между первой и последнейИсточник balkomplekt.ru

Оставшиеся арки выставляют между фронтонами с шагом, предусмотренным проектом. Уровень арок по высоте контролируют натянутой верёвкой. Для исправления небольших погрешностей в размерах, высоту регулируют путем подкладки под стропилины деревянных дощечек.

На этом монтаж стропильной системы заканчивается. Далее следует укладка изоляционных материалов и установка кровельного покрытия.

Виды двухскатной крыши

Монтаж стропильной системы двускатной крыши зависит, прежде всего, от ее конструкции.

Выделяют несколько вариантов двухскатных крыш (типы, виды):

1. Простая двускатная крыша — симметричная

Простая двускатная крыша — симметричнаяНаиболее распространенный в силу простоты и надежности вариант устройства крыши. Благодаря симметрии достигается равномерное распределение нагрузок на несущие стены и мауэрлат. Вид и толщина утеплителя не оказывают влияния на выбор материала.

Сечение бруса дает возможность обеспечить запас несущей способности. Отсутствует вероятность пригибания стропил. Подпорки и распорки можно ставить практически в любом месте.

Явный недостаток – невозможность обустройства полноценного мансардного этажа. Из-за острых углов появляются «глухие» зоны, которые непригодны для использования.

2. Простая асимметричная двускатная крыша

Простая асимметричная двускатная крышаУстройство одного угла более 45° приводит к снижению величины неиспользуемой площади. Появляется возможность сделать жилые комнаты под крышей. В тоже время увеличиваются требования к расчету, т.к. нагрузка на стены и фундамент будет распределятся неравномерно.

3. Ломаная двускатная крыша, с наружным и/или внутренним изломом

Ломаная двускатная крыша, с наружным и/или внутренним изломомТакая конструкция крыши позволяет обустроить полноценный второй этаж под крышей.

Естественно, простая двускатная стропильная крыша отличается от ломаной, не только визуально. Главная трудность таиться в сложности расчетов.

О мауэрлате

Двигаясь по периметру стен, укладывают мауэрлат. На нём будут располагаться стропила. Его задача прочно связать крышу со строением. Чтобы её не сорвал ураганный ветер. Благодаря мауэрлату нагрузка равномерно распространяется на стены дома.

К монтажу старайтесь подходить ответственно. Бывает, что дом строят, не используя мауэрлат, что тогда происходит? Стропила закрепляют на балках перекрытия, конечно, если они прочные. Выходит, что крыша своим весом давит на те места, о которые опираются и стропила. Мауэрлат выгодно отличается тем, что распределит равномерно нагрузку на стены.

Какой материал можно выбрать под мауэрлат?

• Дерево, а конкретно — брус;
• Металл;
• Балка двутавровая;
• Швеллер.

Рассмотрим разные варианты.

Как материал, при возведении двускатной крыши подходит брус. Требуется материал с одним из таких сечений (в см):

Материал подкладывают под ноги стропильные, пройдясь по всем стенам. Благодаря этому нагрузка на ваш новый дом будет равномерной.

Когда выбираете древесину

Обращайте внимание на наличие сучков по брусу. Они не должны быть более 2/3 от его толщины

Почему? Потому что материал под нагрузкой должен растягиваться, а сучки этому мешают.

Если вам не повезло, попалась сучковатая древесина и вы не знали, что такие брусья нельзя укладывать, то вскоре где-то на стене или нескольких могут образоваться трещины. Это значит, что материал не сработал как амортизатор под тяжестью крыши.

Доски, которые скреплены

Если вы строите, например, дачный домик, у которого не будет тяжёлой кровли, то можете немного сэкономить, положив вместо цельного тяжёлого бруса. Скреплённые между собой доски. Получится неплохой мауэрлат.

Трубы из стали

Бывает, что конструкцию комбинируют, используют одновременно мауэрлат из дерева и стальные трубы. Деревянные брусья не выступают за дом, а с концов к нему прикрепляют трубы. На них и приходится основная нагрузка, когда двухскатный склон у крыши.

Нередко дополнительно при устройстве мауэрлата используют балки. К трубам предъявляют такие требования:

• Они должны быть небольшими по сечению. В стропилах проделывают отверстия и через них протягивают трубы;
• Выбирайте стальные трубы. Ведь они будут удерживать на себе всю кровлю.
• Сталь должна быть качественной. Недопустимо, чтобы материал со временем претерпел деформацию.
• В стропилах отверстия проделывают по оси. Их диаметр должен быть меньшим на 10 см, высоты ноги стропильной. Не выходит так? Значит, нужны дополнительные крепления из стали.

Очень хорошо, что мауэрлат в такой конструкции находится под крышей. Это значит, что он не будет подвергаться воздействию дождя или снега, а значит, не начнёт гнить.

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами

В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки

Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

• шаг установки 2,15 м, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;
• шаг 1,4, длина 3, сечение 75х125 мм;
• шаг 2,15, длина 5 м, сечение 100х250;
• шаг 0,9, длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ногИсточник chaos-heart.ru

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

• если используется асбоцементный шифер, то угол должен быть не меньше 22°, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;
• металлочерепица – угол в 14°;
• профнастил — 12°;
• битумная черепица – угол не должен превышать 15°, в противном случае появляется вероятность сползания покрытия с обрешетки;
• рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°.

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крышиИсточник arhplan.ru

Мауэрлат из дерева

Самый привычный материал для создания этого элемента – обычное дерево. Это простой в обработке и доступный вариант, но при этом отличающийся долговечностью эксплуатации и прочностью. Работать с деревом гораздо проще, чем с другими, так как его можно легко подогнать к нужным размерам, даже если были допущены ошибки в предварительных расчетах.

Таблица. Каким бывает деревянный мауэрлат.

Тип древесины	Особенности
Брус	Это – самый простой и удобный вариант. Брус уже заранее напилен, является достаточно прочным, толстым, надежным. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используется брус толщиной 15-20 см. Основные параметры сечений: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.
Доски	Вместо бруса иногда в качестве мауэрлата используются и доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот метод позволяет сэкономить некоторое количество денег, затрачиваемых на строительство. Вариант пригоден для обустройства кровель на небольших дачных домиках, но при капитальной стройке останавливаться на нем не рекомендуется.

Способ укладки мауэрлата на стенах из пеноблоков

Как правильно выбрать брус

Деревянный мауэрлат может использоваться при строительстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на построенном из газобетона или пенобетона. В последних случаях рекомендуется озаботиться сооружением армированного бетонного пояса по периметру строения. Фиксация деревянного мауэрлата производится анкерными болтами.

Строительство крыши хозпостройки

Цены на доски строительные

Доски строительные

О важности мауэрлата

Перед тем как переходить к рассмотрению способов крепления крыши к стенам из газобетона, хотелось бы несколько слов сказать о самом мауэрлате. Начнем с того, что это одна из самых важных деталей конструкции дома. Потому что по своей функциональной нагрузке его можно сравнить с ленточным фундаментом. Только на мауэрлат действуют нагрузки кровельной конструкции.

А нагрузки от крыши, надо сказать, немалые. При этом действуют они не вертикально, а горизонтально, то есть перпендикулярно плоскости стен. Последние в этом случае работают на изгиб, что для вертикально расположенных конструкций очень опасно. По сути, крыша дома действует на его же стены разрушающе.

Стропильная система создает перпендикулярную нагрузку на стены домаИсточник domo-stroi.com

Но это еще не все. Стропильная система, состоящая из стропильных ног – это конструкция, которая действует на стены постройки точечными нагрузками. А для конструкций, собранных из штучного стенового материала, к которому относятся и газосиликатные блоки, это действие точечного разрушительного действия. Так вот мауэрлат эти нагрузки равномерно распределяет по всей длине стен, уменьшая их в каждой точке по отдельности.

И третье положительное качество мауэрлата – упрощение процесса соединения стропильных ног со стенами здания. Сложно было бы крепить каждую стропилу к стене. Намного легче это сделать, когда соединяются между собой два деревянных элемента. При этом открывается достаточно большое количество вариантов крепежа от традиционных «глухих» с применением гвоздей и саморезов, до подвижных, в которых применяют современные крепежные изделия.

Обычно в качестве мауэрлата используют брус с минимальным сечением 100х100 мм. Но среди строителей бытуем негласное мнение, что высота используемого бруса не должна быть меньше двух толщин стропильных ног. Что касается ширина, то оптимальный вариант – это толщина стены, на которую мауэрлат монтируется, минус 5 см. То есть главная задача – не допустить, чтобы на мауэрлат действовали природные нагрузки, как с внешней, так и с внутренней стороны.

Брус разных размеров для мауэрлатаИсточник azbykalesa.ru

Так как мауэрлат подвергается достаточно серьезным нагрузкам, то для него выбирают брус первого сорта с пониженным коэффициентом влажности. Опытные мастера рекомендуют для мауэрлата применять брусы из лиственных пород древесины. Но найти такой материал сегодня непросто, поэтому чаще используют сосну.

Если стропильная система изготавливается из металлических ферм, то вместо древесины для мауэрлата можно выбрать стальной профиль, обычно швеллер или двутавр. В частном домостроение металлические профили применяют редко. Это скорее исключение, чем правило. Предпочтение все же отдают древесине.

Двускатная крыша в самостоятельном исполнении: основы

Кровля с двумя скатами имеет треугольные фронтоны. Фронтоны – это торцевые части конструкции, которые образуют скаты.

Фронтоны – это торцы, которые образуют скаты крыши

Двускатная крыша состоит:

• из стропильной системы;
• мауэрлата;
• ригеля;
• подкосов;
• стоек;
• стяжек;
• обрешеток;
• упорных брусков и накладок.

Почему стоит выбрать именно такой тип кровли:

• есть различные варианты конструкции;
• просто рассчитать и установить;
• вода стекает естественным образом;
• протечки маловероятны, так как система целостная;
• экономия средств и материалов;
• есть возможность обустроить мансарду или чердак;
• легко поддается ремонту;
• прочная, устойчивая к износу.

О плюсах конструкции – в видеоролике:

Watch this video on YouTube

Типы систем:

• Симметричная. Самая популярная, потому что простая и надежная. Симметрия помогает равномерно распределить нагрузку по всей поверхности на стены несущего характера. Выбирают любой материал (дерево, металл), вне зависимости от утеплителя. Есть запас по нагрузке. Стропила не прогибаются с течением времени. Из недостатков – нельзя обустроить жилой чердак или мансарду. Углы острые, из-за них возникают неудобства.
• Ассиметричная. Один из углов – более 45 градусов. В таком случае можно обустроить полноценную комнату под кровлей. Но нагрузка на стены распределяется по-разному, поэтому необходим точный расчет.
• Ломаная. Предусматривает обустройство полноценной комнаты или чердака под ней. Осуществить расчеты очень сложно. Без помощи профессионалов сделать это практически невозможно.

Построить ломаную крышу без помощи профессионалов практически невозможно
