Стропила своими руками: особенности монтажа

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Как избежать ошибок при расчете?

А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши – отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с основой – стенами. А ведь только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, а на деле далек от идеала даже совершенно новый дом. И потом, уже только в процессе строительства обнаруживаются определенные погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

  • Незначительную погрешность в параллельности исправляем мауэрлатом.
  • Незначительную разницу высот разных стен исправляем прокладками.
  • Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносим в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который сможет их читать. А чтобы вы имели представление, что конкретно вас ожидает, предлагаем вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:

Технические подробности

Для соединения стропил с подстропильным брусом (мауэрлатом) и прочими деталями системы применяют различные виды плотницких «замков»: зуб, двойной зуб, шип и т.п. Выбор конкретного способа зависит от формы крыши, планируемой нагрузки на нее, особенностей работы конкретного узла (на сжатие, растяжение, изгиб, излом).

В последнее время практически любые виды соединений дублируются специальными металлическими накладками.

Следует обратить внимание, что в наслонных стропилах при наличии конькового бруса допускается установка стропильных ног не строго напротив друг друга, а со смещением – таким образом, чтобы стропильные ноги соприкасались боковинами. В висячих стропилах это недопустимо, поскольку их принцип действия основан как раз на упоре стропил торцами. Но, какая бы система ни была выбрана, перед тем, как изготовить стропила, следует хорошенько изучить теорию, и попробовать на практике свои плотницкие навыки

Если в порядке и то и другое – готовая крыша прослужит долго и никуда не съедет

Но, какая бы система ни была выбрана, перед тем, как изготовить стропила, следует хорошенько изучить теорию, и попробовать на практике свои плотницкие навыки. Если в порядке и то и другое – готовая крыша прослужит долго и никуда не съедет.

Расчет

Нельзя недооценить важность расчетов стропильной системы двускатной крыши. В процессе проектирования необходимо вычислить полезную площадь и исходя из полученных данных решить, насколько высокими будут вертикальные стойки

В этом случае имеет значение несколько факторов.

Нагрузка

При возведении кровельной конструкции важно рассчитать максимальную нагрузку на крышу дома, на все стропила и перекрытия балками. Может понадобиться усиление стропил, тогда в проект вносятся коррективы

Например, может потребоваться использование дополнительных накладок или бруса с большим сечением, чем планировалось. Важен и вес всей стропильной системы. В этом случае расчет ведется с учетом не только сечения пиломатериалов, но и плотности и влажности древесины, определяется расстояние шага между стропилами.

На сегодняшний день существует специальная классификация нагрузок на кровельную систему:

  1. Основная нагрузка касается веса стропильной конструкции, температуры нагрузки, снеговых и других погодных факторов.
  2. Дополнительная нагрузка касается расчетов влияния ветра и гололеда.
  3. Форс-мажорные нагрузки связаны с техногенными обстоятельствами (современная кровля должна выдержать все).

Уклон

Важно грамотно рассчитать угол наклона скатов. При стандартной ширине дома в 6-8 м угол скатов составляет 45 градусов, но этого мало для пространства в мансарде

При угле наклона в 60 градусов конструкция обойдется дороже, но вся крыша будет выполнена удачней. При 45 градусах наклона можно выбирать любые кровельные материалы. Если двускатная крыша изначально планируется асимметричной, то в чердачном пространстве можно спокойно обустроить жилую мансарду, но для этого надо посчитать полезную площадь. Выбирается обычно стандартная двускатная крыша. При этом важно учесть нагрузки на крышу из-за ветра и снега. При увеличении угла наклона скатов увеличится и расход материалов. Но и эксплуатационные характеристики такой кровли будут выгодно отличаться. Если планируется возвести двускатную крышу с неравными углами скатов, то все работы можно выполнить в оригинальном дизайне. Тем не менее, при проектировании лучше отталкиваться от классической конструкции в виде симметричной кровли с равнобедренным треугольником в основании.

Шаг

Шаг стропил, используемый при создании крыши, является одним из основополагающих при возведении конструкции. Существует зависимость шага стропильной системы от кровельного материала. В качестве последнего используется профнастил, шифер, мягкая кровля или металлочерепица.

Шифер для кровли используется повсеместно. Этот кровельный материал отличается относительной прочностью, невысокой стоимостью и устойчивостью к температурным перепадам. Однако материал обладает определенным весом, соответственно, необходимо обеспечить крышу мощной стропильной системой. Стоит учесть, что для шиферной кровли должно быть не менее трех точек опоры (по центру и по краям).

В последние годы достаточно большое распространение среди кровельных материалов получила металлочерепица. Материал прост в монтаже и отличается привлекательным внешним видом. Металлические листы для кровли удобно использовать, так как они имеют малый вес. В связи с этим расстояние между стропилами может быть большим (например, 600-950 мм с сеченным брусом 150х50 мм).

Покрытие из профнастила может быть выполнено из оцинкованного стального листа со специальным защитным покрытием (от внешних погодных воздействий). Современный профнастил отличается по цвету, ширине гофры. Внешне такое покрытие отличается по дизайну. Шаг между стропилами под профнастил будет зависеть от вида профиля, от углов наклона и конфигурации крыши. Для стропильной системы в этом случае используется брус сечением 50-75 мм. Это может быть и доска 20-50 мм шириной.

Вальма и ендова

Если центральное стропило вальмы сделать равным рядовому стропилу, то скат вальмы и скаты крыши получатся с равными углами наклона. На плане в торцах дома образуются одинаковые квадраты, в которых накосное стропило режет их по диагонали под углом 45°. Такое конструктивное решение упрощает строительство и экономит строительные материалы.

Если центральное стропило не равно рядовому, то наклон ската вальмы не равен наклонам скатов крыши и в плане накосное стропило режет прямоугольник под углом не равным 45°.

Для разметки накосного (диагонального) стропила вальмы изготовьте шаблон из фанеры. При работе в английской метрической системе и равных наклонах скатов и вальмы основание шаблона делают равным 16,97 размерным единицам. При работе в европейской десятичной метрической системе — 14,14 размерным единицам.

Для разметки накосного стропила, когда угол наклона вальмы не совпадает с углом наклона ската, возьмите размеры стропильного треугольника вальмы, рассчитанные калькулятором и уменьшите их в 10, 15 или 20 раз до размеров приемлемых для изготовления шаблона. Так же поступите, если уклоны крыши задаются углом или высотой ската, а не безразмерными единицами. Либо используйте размеры шаблонов предложенные калькулятором.

Для изготовления накосного стропила используются одиночные и спаренные доски. Методика, описанная ниже больше подходит для спаренных стропильных ног.

Высоту накосного стропила определите по высоте вертикального распила рядового стропила. Снимите с него размер и перенесите на линию вертикального распила накосного стропила.

Под укладку обрешетки в чердачных крышах выравнивается верхняя часть накосных стропил. В мансардных ещё и нижняя часть — под внутреннюю обшивку. Таким образом сечение накосного стропила получается в виде перевернутой буквы V. Величина углов скоса берется из калькулятора. Верхний и нижний торцы накосного стропила также делается в виде буквы V. Вверху для плотного примыкания к стропилам, внизу для подшивки карнизной доски.

Угол, на который нужно спилить верхнюю часть стропила назовем углом для опирания обрешетки. Его значение определяется по калькулятору. В крышах где угол наклона скатов равен углу наклона вальмы он будет одинаковым с левой и правой стороны стропила. Угол, на который нужно спилить нижнюю часть стропила равен верхнему углу. Если мансарда не будет обшиваться изнутри нижнюю часть накосного стропила подпиливать не нужно.

Установите диск циркульной пилы на величину угла опирания обрешетки полученного калькулятором и срежьте верхнюю кромку доски. Если нужно, сделайте второй разрез параллельный первому в нижней части стропила, на расстоянии высоты накосного стропила.

Верхний вертикальный срез в торце стропила сделайте, установив пилу на угол 45° для вальмы равной скату или на угол, показанный калькулятором, если угол вальмы не равен углу ската.

Разметку опорного выреза делайте аналогично такой же разметке на рядовом стропиле, только для рисования горизонтальных и вертикальных линий выреза используйте шаблон для накосного стропила. Сначала отмерьте от нижней точки торцевого скоса стропила (AW) расстояние равное диагонали вальмового стропильного треугольника (Gw) взятого из калькулятора и отметьте точку Bw. Навесьте на стропило шаблон и отчеркните линию BwCw. Её длина должна быть равна ширине доски обвязки каркасной стены (или ширине мауэрлата каменных стен). Измерьте эту ширину непосредственно на строящемся объекте и прибавьте к ней, если необходимо, толщину обшивки стен и погрешность на кривизну стен 0…10 мм. Из точки Cw с помощью шаблона начертите вертикальную линию разреза, точка Dw.

Линию BwCw пилите пилой с диском, поставленным на 0°, а линию CwDw под углом 45° если наклоны вальмы и скатов равны. На крыше, в которой наклон скатов и вальмы разный, выставляйте диск на тот градус, который показывает калькулятор. Заканчивайте разрез ручной пилой.

Если крыша не подшивается изнутри и в связи с этим накосное стропило не подрезается по высоте, его разметка немного изменяется. Делается все также, как и для подрезанного снизу стропила, только все измерения производятся от черты разметки высоты.

Накосное стропило сплачивается из двух досок гвоздями.

Стропило ендовы изготавливается аналогично стропилу вальмы. Они различаются профилем сечения и нижним концом. Ендову можно назвать вальмой вывернутой внутрь крыши. Углы примыкания верхних концов ендового и вальмового стропил к коньку и угол подрезания их нижних концов равен 45° если наклоны скатов и вальмы равны. Если наклоны скатов не равны угол рассчитывается калькулятором.

Технология выполнения наслонных стропил

До начала строительства необходимо выполнить эскиз крыши и рассчитать ее размеры. Сечение и шаг стропил, а также необходимость установки дополнительных опор и подкосов также определяются расчетом.
Укладывают и выставляют опорные элементы: мауэрлат, лежни и балки перекрытий, стойки, коньковый и промежуточные прогоны. Подробно эти операции описаны в статьях, посвященных различным типам крыши:
Односкатная крыша;

Двускатная крыша;

Трехскатная крыша;

Четырехскатная крыша;

Мансардная крыша.

Изготовляют шаблон стропил. Для этого берут доску с шириной, соответствующей расчетной длине стропил, с такой же шириной, но с меньшей толщиной – она легче и ее проще точно подогнать по месту. Доску прикладывают к месту установки крайнего стропила одним концом к коньковому прогону, другим – к мауэрлату.
В верхней части шаблона размечают верхний запил. Форма запила должна быть такой, чтобы доска ложилась на коньковый прогон и при этом плотно прилегала к противоположному стропилу. Глубина запила должна составлять не более 1/3 ширины доски.
После выпиливания верхнего запила шаблон еще раз прикладывают по месту и размечают нижний запил – он должен опираться на мауэрлат, не оставляя больших зазоров. Конец шаблона опиливают под углом так, чтобы срез находился в вертикальной плоскости.

Полученный шаблон прикладывают в месте установки всех стропильных ног, проверяя, нужна ли будет подгонка по месту. Если шаблон подходит идеально (что случается редко) можно сразу изготовить необходимое количество стропильных ног. Если же нужна корректировка нижнего запила, то по шаблоны вырезают только верхнюю часть каждого стропила, а нижний запил каждый раз делают по месту.
Стропила ставят с установленным расчетом шагом. Обычно он составляет от 50 до 120 см и зависит от типа кровельного покрытия, а именно от его тяжести, и от ожидаемой снеговой нагрузки. Наиболее тяжелыми покрытиями являются шифер и керамическая черепица, но они в настоящее время применяются редко. Чаще выбор делается в пользу более современных, легких и надежных материалов: металлочерепицы, ондулина, мягкой кровли. Для них шаг стропил можно выбрать около 100 см, не выполняя сложных расчетов.
Сначала устанавливают стропила со стороны фронтонов. Стропильную ногу опирают на коньковый прогон и мауэрлат и закрепляют на два гвоздя 100-150 мм в каждом узле крепления. Установив стропильную пару, дополнительно скрепляют ее: в верхней части с помощью накладок из металла и саморезов с одной стороны и уголков с ребром жесткости с другой, в нижней части – скобами или также на уголки.

После установки стропил с обоих фронтонов крыши между ними натягивают бечевку и выравнивают остальные стропила по ней. Крепление стропил производят аналогично.

Устанавливают подкосы, если того требуют результаты расчета. Подкосы выполняют из того же материала, что и стропила. Прикладывают доску подходящей длины под нужным углом к стропилу и размечают нижний запил

Важно учесть, на что будет опираться подкос: на балку перекрытия или на лежень, от этого зависит форма нижнего запила. После выполнения нижнего запила подкос ставят по месту и отмечают линию отреза по стропилам

Подготовленный подкос ставят враспор между балками и стропилами и закрепляют с помощью металлических накладок или уголков.

Установка подкосов на крыше

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Места расположения элементов показаны на фото.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши — схема 2Элементы стропильной системы двухскатной крыши — схема 3

Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм. Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже. Затяжка — соединяет стропильные ноги и придает им жесткость

Затяжка — соединяет стропильные ноги и придает им жесткость.

Прогон:

Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

Стойка для стропил — вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет

Важное назначение обрешетки — перераспределение нагрузки от кровельного материала на стропильную систему

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы. Технология их устройства определяется типом кровли.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Создание проекта

Перед тем, как сделать стропила для крыши частного дома своими руками, необходимо создать рабочий проект конструкции, учитывающий климатические условия в местности, где идет строительство, способ использования чердачного помещения, а также вид кровельного покрытия. Все эти факторы учитываются в расчёте нагрузок, оказывающих влияние на каркас кровли. Чтобы определить необходимую несущую способность и создать проект крыши, необходимо определить:

  • Совокупную нагрузку на стропила. Для этого постоянные нагрузки (вес самой стропильной системы, утеплителя, кровельного материала и гидроизоляции) суммируют с временными нагрузками (снеговой, ветровой и стихийной нагрузкой). Общий вес кровельного пирога при использовании термоизоляции может доходить до 700 кг.
  • Высоту конька кровли. Этот показатель рассчитывают, исходя из желаемого уклона скатов и ширины перекрываемого сооружения. Также на высоту конька влияет способ использования чердака: если в нем оборудуется жилая мансарда, конек должен располагаться не ниже 250 см от перекрытия.
  • Уклон скатов. Угол наклона кровельных скатов рассчитывают как частное высоты конька и половины основания крыши. Этот фактор зависит от климатических условий в регионе строительства, а также характеристик кровельного материала.


Расчет нагрузок


Расчет уклона


Расчет угла наклона кровельных скатов

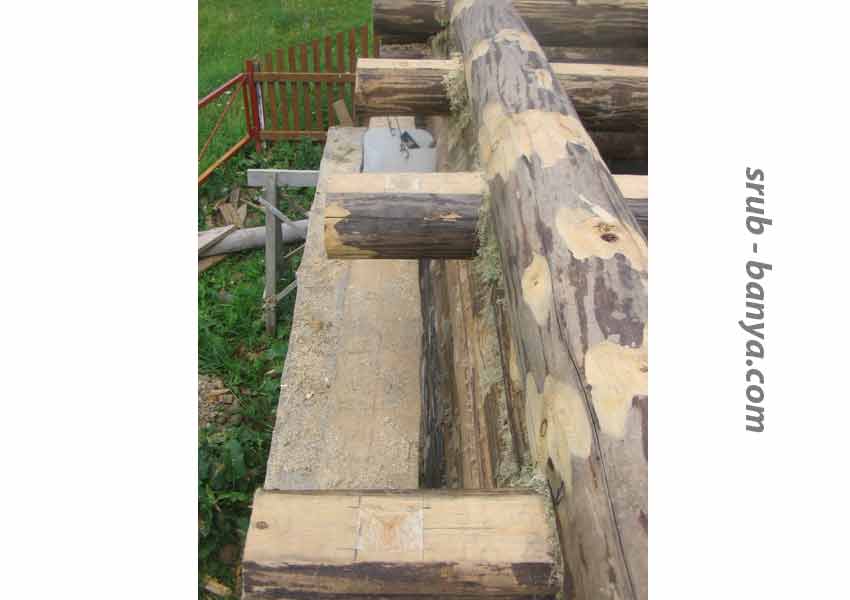

Выравнивание выступающих частей матиц.

Разметка матиц.

Так как выступающие концы матиц мы будем использовать в качестве опор для стропильных ног, необходимо эти концы сделать одинаковыми по длине. Измеряем длину выступающих концов. Наименьшее значение и будет размером выступа.

Откладываем это значение на крайних брёвнах и вбиваем в отметки гвозди (не до конца). Привязываем к гвоздям шнур и натягиваем его. Делаем отметки на остальных концах, затем отпиливаем излишки по меткам.

Данная операция у строителей называется «выровнять по шнуру».

С целью упрощения в дальнейшем установки и выравнивания стропил необходимо чтобы верх концов всех матиц находился в одной горизонтальной плоскости. Выравнивание осуществляется путём стёсывания плоскостей тех матиц, которые находятся выше других. Если конец какой-то матицы находится ниже других, то на этот конец прибиваем дощечку соответствующей толщины.
На рисунке «Крепление низа стропила», который находится внизу этой страницы, видно, что конец стропильной ноги установлен на выравнивающую дощечку.

В качестве ориентира горизонтальности также служит натянутый шнур.

2. Монтаж стропильных ферм.

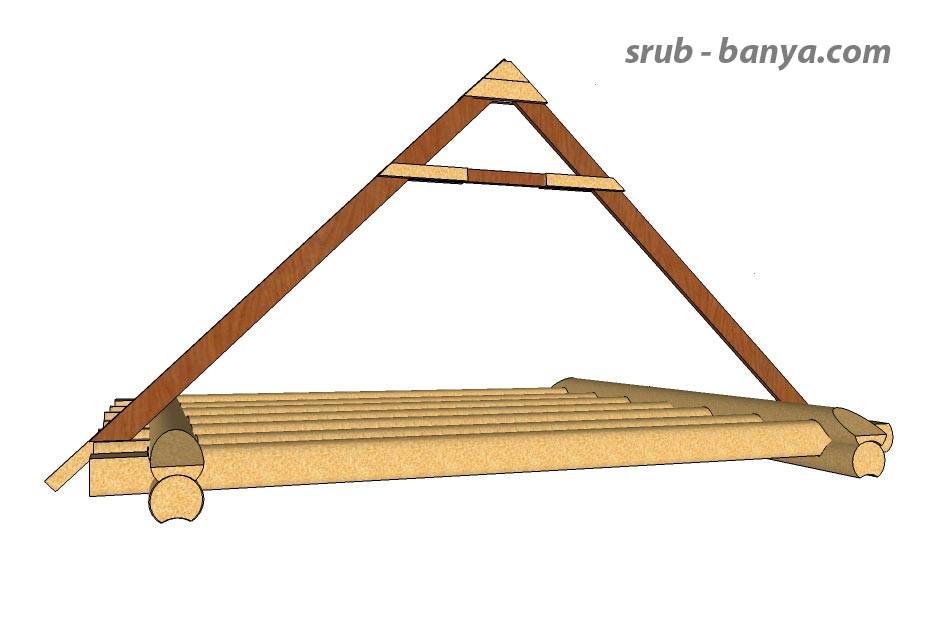

Стропильная ферма.

Вначале соберём первую стропильную ферму – так как она самая важная. После всех подгонок, она будет для нас своеобразным шаблоном.

Ригель, верхние накладки.

Ригель.

Подгоняем верхний стык, собираем ригель с накладками, вырезаем верхние накладки стыка стропил. Для сборки применяем гвозди 100мм – «сотки».

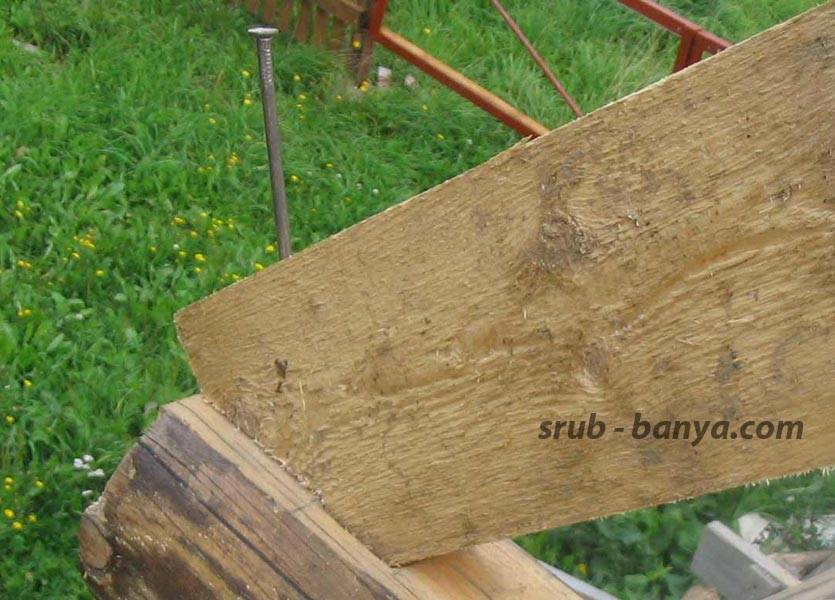

Посадка стропила.

Шаблон нижнего конца стропил.

Для того чтобы стропильная нога плотно становилось в углубление в матице, во время сборки первой фермы необходимо сделать шаблон конца стропильной ноги с шипом, по которому будут обрезаны концы всех стропильных ног.

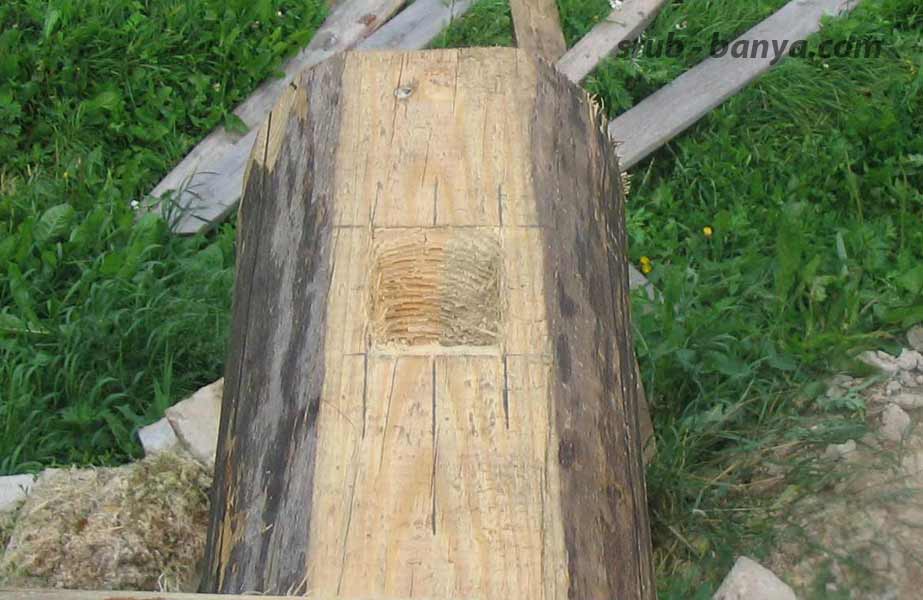

Углубления для стропил. Фото 1

Углубления для стропил. Фото 2

На одинаковом расстоянии от концов матиц при помощи молотка и стамески по шаблону выбираем углубления, в которые войдут шипы стропильных ног. Расстояния между выдолбленными углублениями на каждой матице должны быть одинаковыми.

Разбираем первую стропильную ферму. Используя её детали в качестве шаблонов, заготавливаем необходимое количество деталей для остальных ферм. Также заготавливаем необходимое количество кобылок – из доски сечением 5см на 10см длинной 1метр.

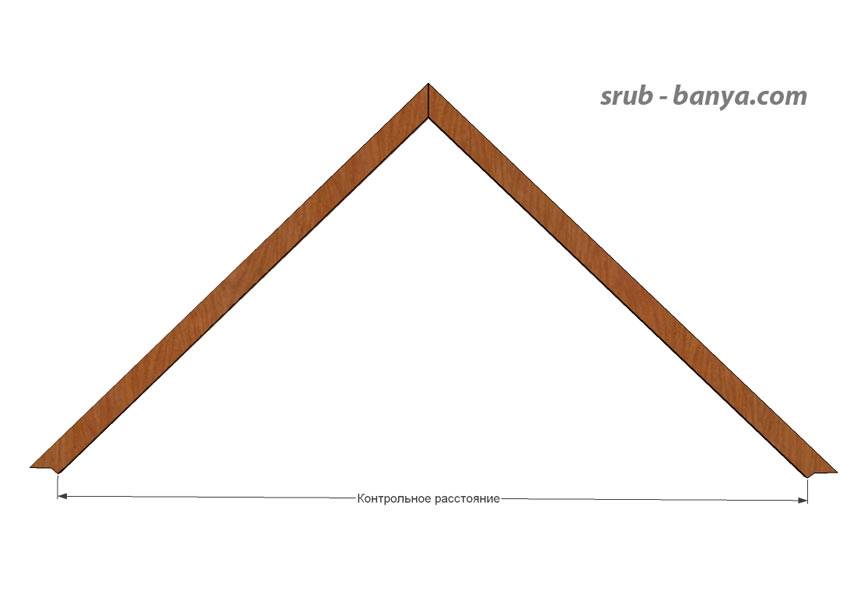

Расстояние между углублениями для стропил.

На земле собираем все фермы – стропильные ноги соединяем при помощи верхних накладок, устанавливаем ригель. При сборке контролируем расстояние между шипами стропильных ног, которое должно равняться расстоянию между глубокими точками выдолбленных углублений в каждой матице. Для сборки применяем гвозди 100мм – «сотки».

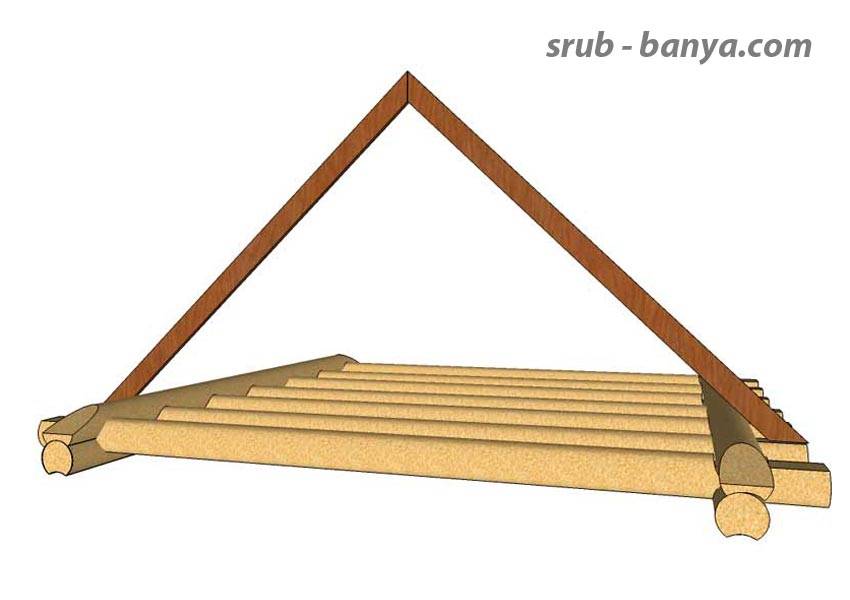

Установка стропильных ферм.

Установка стропильных ферм. Фото.

Связка стропил между собой.

Устанавливаем фермы стропильной системы по отвесу (один человек устанавливает, второй корректирует установку при помощи отвеса). Для того чтобы они жёстко стояли, фиксируем их при помощи временных распорок и досок, связывающих фермы между собой.

Крепление низа стропила.

Концы стропил прибиваем к матице большими гвоздями (200мм). Для того чтобы толстый гвоздь не расколол конец стропильной ноги, для гвоздя сверлим отверстие длинным сверлом по дереву диаметром 6 – 7мм.

Выбор типа стропил по условиям последующей эксплуатации и этапы возведения

Любая двухскатная крыша может быть выполнена в одном из двух вариантов.

Стропила висячего варианта

В этом случае элементы представляют собой симметричные треугольные конструкции. В середине отсутствуют упорные элементы и достаточно большое количество свободного пространства. В этом случае возможна даже мансарда, для которой всегда необходимо наличие места, чтобы будущие комнаты небыли маленьких размеров.

Такой вариант является более простым к монтажу и экономически более выгодным, так как требует меньшего количества строительных материалов. Но здесь, главное, надо учесть то, что площадь ската кровли не была настолько большой, чтобы в дальнейшем не было провисания элементов под действием выпадающих осадков.

Стропила с конструкциями наслонного типа

Под каждое стропило в этом случае устанавливаются лежень и опоры. В таком случае каждое стропило получает дополнительный опорный элемент.

Чтобы монтировать такой тип придётся потратить чуть больше строительных материалов. Но при этом кровля сможет выдержать куда более значительные нагрузки под действием большого количества осадков и значительных порывах ветра.

Можно, конечно, сконструировать крышу без стропильной системы. В этом случае балки укладываются прямо на фронтоны, которые являются несущими. Но такой вариант не является приемлемым для жилых помещений. Так как он подходит только для технических помещений.

В независимости от выбранного типа конструкции надо заметить, что каждый элемент при монтаже имеет определённые особенности.

Стропильный каркас и его функции

Стропильным каркасом крыши называют совокупность деревянных элементов, образующих своеобразный «скелет» конструкции, поддерживающий кровельные скаты, придающий им необходимую форму. При желании стропильную систему можно изготовить своими руками, главное правильно выполнить расчет нагрузок и определить состав конструкции. Функциями каркаса крыши являются:

  1. Поддержка кровельных скатов. Стропильные ноги придают поверхности кровельных скатов уклон, необходимый, чтобы с них эффективно отводилась талая или дождевая вода, самостоятельно сходили снежные массы.
  2. Распределение веса крыши. Правильно рассчитанная конструкция каркаса равномерно распределяет вес кровельного пирога на несущие стены и фундамент сооружения, предотвращая деформации, проседание опор.
  3. Место для фиксации кровельного материала. Те, кто хоть раз своими руками перекрывал крышу, знают, что обрешетка каркаса служит основой для фиксации гидроизоляционного покрытия.


Устройство стропильной системы
