Чертеж каркасного дома для ПМЖ: Инструкция

Красивые примеры

Существует множество примеров красивых каркасных зданий, подходящих для проживания.

С мансардой. Такой дом выполнен из современных материалов и прекрасно впишется в интерьер любого участка. Мансардное помещение позволит расширить границы проживания. На уютном балкончике можно отдохнуть и попить чай или кофе, любуясь природой. Окна в таком доме сделаны большими, а значит, в каждом помещении будет больше света.

Каркасные дома с каждым годом набирают популярность. Эта новая технология в современном строительстве позволяет быстро соорудить дом и жить в нем на постоянной основе. Карскасные постройки подойдут тем людям, которые хотят быстро вселиться в дом, а не ждать несколько лет.

Отзыв о каркасном доме 120 кв.м смотрите в следующем видео.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Каркасные дачи — быстрота и экономичность строительства

Каркасные дачи под ключ — лучший вариант для тех, кто ценит удобство и натуральность. Они создают хороший микроклимат в помещениях и позволяют реализовывать любые идеи, принимая требуемый облик. Наши каркасно щитовые дома доказывают — легкие конструкции декоративны и гармонично выглядят на фоне садового ландшафта.

Сегодня постройкам из дерева не обязательно быть традиционными, где все поверхности выполнены из одного материала. Каркасные дачи не только не уступают им по сроку службы и эксплуатационным характеристикам, но и имеют ряд существенных плюсов.

  1. Быстрота возведения. В отличие от домов из бруса «каркасники» полностью готовы к заселению в сжатые сроки, не нужно ждать усадку.
  2. Доступная стоимость. Более низкая цена на каркасные дома, следствие низкого расхода материалов и отсутствия трудоемких операций.
  3. Высокая энергоэффективность. Просчитанный «пирог» стены, хорошая работа теплоизоляции и правильный выбор её толщины позволяют строить зимние дома, сохраняющие комфортную температуру.
  4. Даже будучи летним проект можно сделать в финском стиле, и вы получите дачный финский домик под ключ, по очень недорогой цене!

Строительство занимает мало времени в результате использования готовых комплектов и легкости отделки. Гладкие стены не требуют длительной и сложной подготовки.

Как правильно обшить постройку

Стеновая обшивка дома образует поверхность, защищает от осадков и обеспечивает устойчивость дома, предупреждает его наклон. Для того чтобы стена выполняла прочностные функции, обшивку выполняют из стеновых материалов определённой толщины. Как правильно обшить каркасный дом?

Внешняя отделка имитацией кладки.

Размеры стеновых панелей регламентируются ГОСТом. Так, для одноэтажных домов, если используется обшивка ОСБ, фанерой или цементной плитой (ЦСП), необходимы плиты толщиной не менее 9 мм, а для двухэтажных – не менее 12 мм.

Правильная каркасная стена дома собирается из отдельных ПВХ панелей. При этом стыки между соседними панелями должны надёжно изолироваться или перекрывать друг друга. К примеру, при обшивке стены тонкими стеновыми материалами, сайдингом, вначале навешивают нижний ряд стеновых панелей, после – расположенный над ним верхний. Так стену обшивают полностью снизу вверх. При этом последующий ряд стеновой обшивки перекрывают предыдущий на несколько см.

Крепление стеновой обшивки выполняют саморезами. Обшивку прикручивают к каркасным деревянным стойкам. Поэтому процесс сборки стены называют «конструктором».

Что такое каркасный дом

Это строение, основой которого является деревянный (редко с металлическими элементами) каркас. Все несущие конструкции соединены между собой – это обуславливает высокую прочность каркасных домостроений.

Такие дома можно строить даже в сейсмоопасных районах (пример – традиционные постройки Японии). Пространство между элементами каркаса (и стены, и перекрытия) заполняют утеплителем, снаружи и изнутри каркас обшивают листовыми материалами или досками.

Строение получается теплым, легким и комфортным. Возведение каркасного строения производится очень быстро и практически без использования сложной строительной техники.

Инструкция по возведению фундамента

При установке свайно-винтового фундамента необходимо тщательно контролировать процесс, а обвязку делать металлическую. В качестве углов рекомендуют использование швеллера, встык и следует учесть ось сваи. Если же вы будете заливать ленточный, либо плиточный фундамент, необходимость в контроле количество и размер отверстий для вентиляции.

Всегда проверяйте качество доставленного материла. Все материалы должны подвергаться антисептической обработке, не должно быть на них ни грибка, ни коррозии. После готовности фундамента производится монтаж основы будущего дома. Обвязку делают из деревянного бруса. Между фундаментным и каркасным основанием дома в обязательном порядке требуется прокладывать слой гидроизоляции.

Составляем проект

Согласно ФЗ застройщик обязан руководствоваться проектом, созданным профессиональными организациями по проектированию. Составленная документация также должна быть согласована уполномоченными должностными лицами различных служб, где могут быть внесены изменения и/или дополнения.

По факту местные власти требуют лишь наличия эскизного проекта, включающего схему генплана, планы, разрез, фасады и основные технико-экономические показатели. Стоит такой проект не более 10000 рублей, и заказать его можно уже по факту после возведения перед сдачей в эксплуатацию.

Тем не менее, для вашего удобства и экономии на переделках мы рекомендуем подобрать подходящий типовой проект или составлять индивидуальный с учетом личных предпочтений и пожеланий. В том и в другом случае необходимо сделать разметку всех коммуникаций и внести в план инженерные системы.

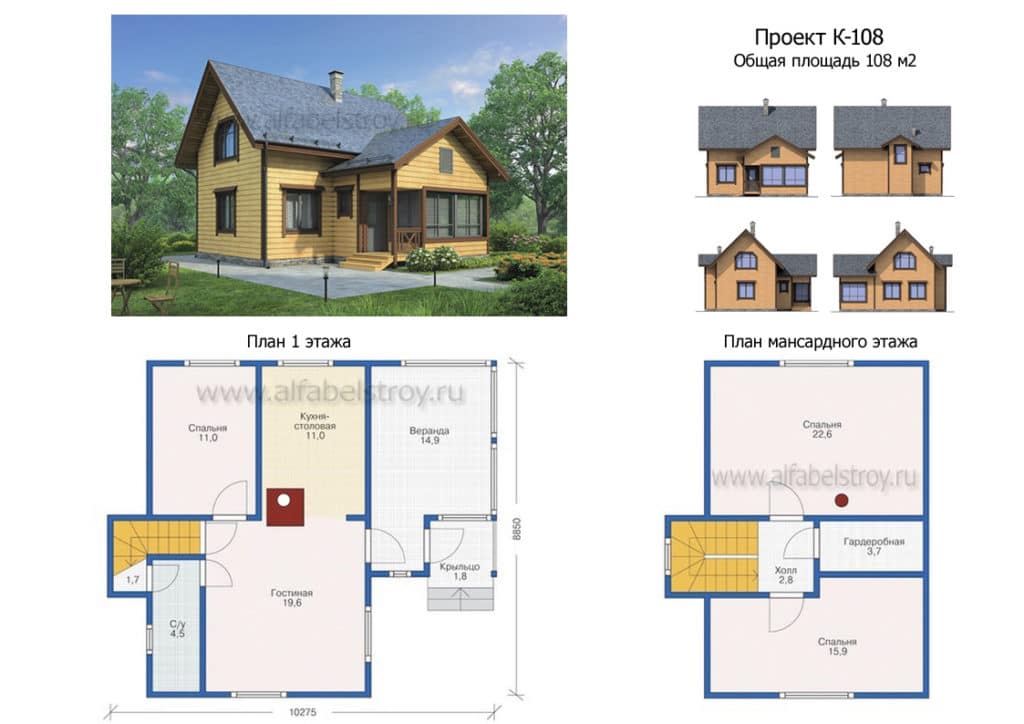

Пример типового эскизного проекта

Обращаем ваше внимание на то, что типовые проекты традиционно стоят дешевле, а индивидуальные позволяют реализовать собственные задумки. Индивидуальные чертежи из проектной документации составляются с учетом привязки к рельефу и другим особенностям участка – только такая щепетильность может гарантировать долговечную эксплуатацию жилища без проблем и капитального ремонта

Виды каркасных знаний

Существует четыре основных вида каркасных зданий:

  1. Канадские, или рамные с перекрытиями, или «платформа». Монтаж послойный: сначала нижнее перекрытие (платформа, поддон), на него опираются стойки и обвязываются лагами. Получается платформа – опора для следующего этажа. Эту технологию часто используют для одноэтажных домов.
  2. Финские – каркасные дома с неразрезными стойками. Стойки цельные по высоте на два этажа или на этаж с мансардой. Перекрытие опирается на опорные доски, врезанные в стойки. Это очень прочная конструкция, требующая идеальной точности всех элементов и монтажа. Пожалуй, это самая популярная конструкция двухэтажных каркасников.
  3. Немецкие – стоечно-балочные каркасные дома (фахверковые). Технология родом из Германии и Северной Европы. Для этой технологии характерно использование опорного бруса очень большого сечения со стороной 150-200 мм, толстых досок для обшивки. Здание получатся настолько прочное, что окна и двери монтируются в стены без ригелей. Все элементы каркаса соединяются методом врезки. Некоторые дома в Германии, сделанные по этой технологии, существуют уже несколько сотен лет. Эта технология также требует высокой квалификации монтажников.
  4. Каркасно-стоечные дома. Здание опирается на стойки. Иногда стойки устанавливаются на фундамент или заглубляются в землю и одновременно служат сваями. Конструкция обвязывается горизонтальными брусами – на них крепится перекрытие. Рамы монтируют между стойками и заполняют утеплителем. Здания такой конструкции часто используют в затопляемых местах – в них удобно приподнимать жилое пространство над уровнем земли.

Существует еще множество комбинированных технологий, с использованием металлических элементов каркаса, собранных на заводе панелей, СИП-панелей (каркасно-щитовые технологии).

Распространенные вопросы и ответы на них

В: Какие параметры лучше указывать в поисковике для получения конкретных материалов?

О: Если у вас есть точное представление о том, каким должен быть будущий дом, как и когда вы будете его использовать — вводите в поисковик точные параметры. Наличие гаража и мансарды, цоколя, подвала, нескольких этажей; общее количество комнат, толщина стен — все это может быть указано в поисковой системе.

Если цена не является проблемой и необходимо найти конкретный дизайн для дома — необычную планировку, особенное расположение комнат, etc – лучше выбирать дом по внешнему виду. Необходимо немного сузить список для выбора: убрать ненужные для вас параметры и вручную искать, опираясь на общий дизайн.

В: Как выбрать более дешевый вариант дома для всей семьи?

О: При первом расчете стоимости необходимо знать несколько особенностей строительства каркасных домов:

Площадь должна учитывать личное пространство для каждого из жильцов, квадратуру общих комнат (гостиная) а так же площадь хозяйственных комнат (кухня, санузел, ванная);

Простая квадратная форма здания удешевляет строительство за счет экономии материалов. Наличие второго этажа, колонн, фундамента сложной формы, утяжеленной крыши увеличивает стоимость строительства в разы;

Наличие цокольного этажа и мансарды увеличивает базовую цену строительства на 20-60 %;

Гараж может заметно удешевить строительство, если он пристроен к зданию с одной из сторон;

Для семьи из трех человек предпочтителен проект одноэтажного здания с двускатной крышей, гаражом, двумя спальнями общей квадратурой до 90м2.

Примеры планировок можно найти в соответствующем альбоме на нашем сайте.

В: На что обращать внимание при выборе материалов для строительства?

О: Каждый конкретный проект имеет свои требования к выбору материалов для строительства. Изменение породы дерева, степени просушки древесины, ее габаритов станет серьезным препятствием при процессе сборки. Собственноручно менять тип материалов нельзя — даже при переходе на первый взгляд, лучшие материалы, можно серьезно ошибиться со стоимостью монтажа, доставки, т. д.

Сборочный чертеж — это завершенный документ, изменять который не стоит, если это не разрешит дипломированный архитектор или опытный прораб.

Советы

Необходимо разобраться в противоречивом суждении о каркасных домах, ведь одни люди утверждают, что они служат для проживания, причем в таком доме можно жить круглый год. Другие заявляют, что каркасные дома для этого не подходят. Решить такую проблему может каждый человек самостоятельно, ведь любое здание, если хорошо потрудиться и правильно все сделать, прослужит долгое время.

Чтобы сделать качественные щиты своими руками, нужно хорошо поработать, ведь это очень сложный процесс. Для этого необходимо выдержать все размеры с точностью до миллиметра. Также нужно правильно закрепить щиты и подобрать материалы для изоляции.

Сделать сборку полностью своими руками практически невозможно – нужно обязательно задействовать технику, например, кран, так как выполнить подъем каркасных щитов вручную практически нереально.

Монтаж кровли

Каждый вид кровли имеет свои особенности при установке. Легче всего монтировать односкатную и плоскую кровли. Но в наших широтах чаще всего используют двухскатную крышу в каркасном доме. Ниже рассмотрим более подробно особенности ее монтажа.

После того, как определились с видом крыши, возвели каркас стен, стоит заняться непосредственно кровлей. Он состоит из таких этапов:

  • монтаж каркаса стропильной системы;
  • укладка утеплителя, паро- и гидроизоляционных материалов;
  • обрешетка</b>;
  • укладка кровельного материала.

Монтаж кровельной системы

Важно прочно закрепить потолочные балки. Для этих целей советуют брать брус с сечением 50 на 200 мм

Сразу следует построить шаблон стропильных ног. Две доски крепят между собой перпендикулярно относительно друг друга. Далее этот элемент прикрепляют к краю мауэрлата. Смещая доски, выставляют необходимый угол. От края стены обязательно отступают 40 см для водяного стока. Выстроив угол, крепят балку. Затем по шаблону крепят две пары стропил. Чтобы обеспечить жесткость конструкции, между стропилами крепят упорный брус. После подготовки шаблонов, их подымают на крышу и крепят к мауэрлату.

Обрешетку делают чаще всего с интервалом в 30-40 см. Утеплять крышу каркасного дома следует всегда. Даже если чердак не планируют использовать в хозяйственных целях, дополнительное утепление поможет сохранить тепло в доме и сэкономить в последующем финансы. Утепляют крышу каркасного дома так же, как и стены. Пирог состоит из стандартных слоев: слой утеплителя, пароизоляции, затем ОСП. Если помещение будет использоваться, сверху крепят листы гипсокартона. Утеплением крыши можно заняться и самостоятельно, но кровельные работы лучше всего предоставить мастерам.

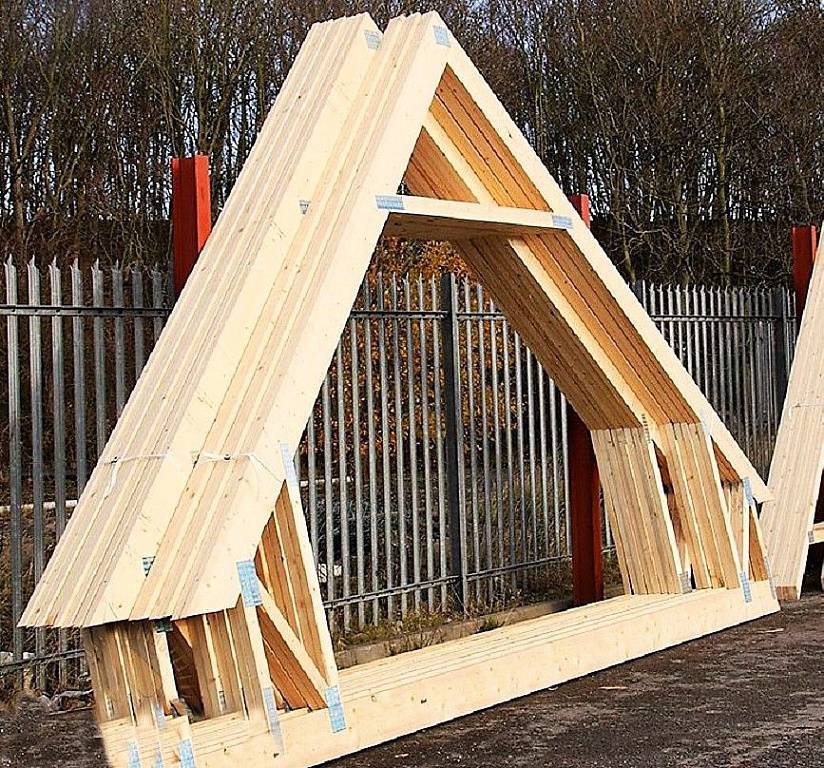

На сегодняшний день существуют уже готовые заготовки стропильной системы и их уже крепят на основание.


Заготовка стропильной системыИсточник dvamolotka.ru

Двухскатная кровля каркасного дома «набирается» из таких составляющих:

  1. Основа самой конструкции – мауэрлат.
  2. Ноги стропил – опорные балки, которые крепят к основанию.
  3. Ветровой ригель – горизонтальная балка, которой закрепляют верхнюю часть стропил.
  4. Продольные балки.
  5. Обрешетка – доски, на которые крепят укрывной материал.

Стоит отметить, что для упрощения строительных работ, элементы каркасных домов изготовляют уже на производстве. Остается только собрать все в единую конструкцию, как конструктор.


Готовые элементы каркасных домов легко собрать в единую конструкциюИсточник 290domov.ru

Индивидуальное и типовое проектирование

Что такое типовой проект? Это готовый проект, в котором выполнена детальная проработка всех конструктивных элементов здания, проведены все необходимые расчеты и изготовлены рабочие чертежи, выполненные в строгом соответствии с ними. На основании конструкторской документации разрабатываются спецификации, с указанием количества материалов. Существуют типовые проекты, которые касаются только отдельных элементов здания, например, фасада или отдельных комнат.

Проект для коттеджа, созданный индивидуально, основывается только на реализованном замысле заказчика. При создании индивидуального проекта разработчик занимается обследованием местности, проводит инженерные изыскания и осуществляет моделирование размещения дома на отведенном участке земли. Надо сразу отметить, что вероятность встретить копию постройки, построенного по такому проекту чрезвычайно низка.

Моделирование участка

Строительство бытовки на даче своими руками

Предлагаем пошаговую инструкцию, как с нуля построить бытовку по каркасной технологии своими руками.

Как сделать каркас дачной бытовки своими руками

  1. Подготовьте площадку на земельном участке. В идеале это должна быть горизонтальная поверхность с твердой почвой. Это сэкономит время и средства на проведение земляных работ.
  2. Перед установкой фундамента проведите подготовительные работы. Они включают съем почвы на 30 см по всей площади будущей бытовки с выносом за периметр по полметра. Снятую почву замените утрамбованным песком, лучше всего с укладкой на геотекстиль.
  3. Выбор фундамента остается за вами, это может быть литой бетонный вариант под стальную опору, шлакоблочные или кирпичные столбы, а также бетонные блоки. Столбы закладывайте на глубину более 30 см, ориентируйтесь на шнуры, размеченные согласно чертежу каркаса бытовки и выставленные по горизонтали. Типичный фундамент для бытовки 6х3 состоит из 15 столбов через каждые 1,5 метра (по ширине — 3 штуки, по длине — 5).
  4. Целую неделю на свежем сыром фундаменте нельзя проводить строительные работы.
  5. Распилите древесину по чертежным параметрам, обработайте гидрофобными и антисептическими составами. Противопожарная обработка тоже желательна.
  6. Перед монтажом основы каркаса бытовки дополните столбы рубероидной гидроизоляцией 2-слойной. Основа будет состоять из бруса 150х100: трех продольных и пары поперечных. Ориентируясь на чертеж, брусья уложите широкой стороной вниз, затем выровняйте по уровню и зафиксируйте арматурной вязкой или анкерами к столбцам.
  7. Далее последует монтаж нижней обвязки каркасной бытовки. Строго по периметру конструкции на венец крепят брус 100х100. Обвязка на срединную балку не нужна. В финальной стадии данного этапа появляется ступенька 50 мм по всему внутреннему краю.
  8. Установите лаги на пол правильно, то есть на 3 продольных балки основы ребром вниз, с шагом 60 мм. Брус зайдет в 30-миллиметровые прорези в нижней обвязке каркаса бытовки. Лаги делаются из бруса 100х50.
  9. По желанию можете установить подпол. Это делается с целью продления срока эксплуатации бытовки, а также для дополнительного утепления конструкции. Заложите строительный мусор в промежутки между столбами по периметру, а потом засыпьте подпол керамзитом.
  10. Дальше остается поставить и выровнять с помощью уровня вертикальные угловые стойки (брус сечением 100х100), организовать верхнюю обвязку и укрепить каркас бытовки вертикальными дополнительными стойками (для них нужен брус 100х50).

Полезное: Как быстро и недорого построить каркасный дом своими руками

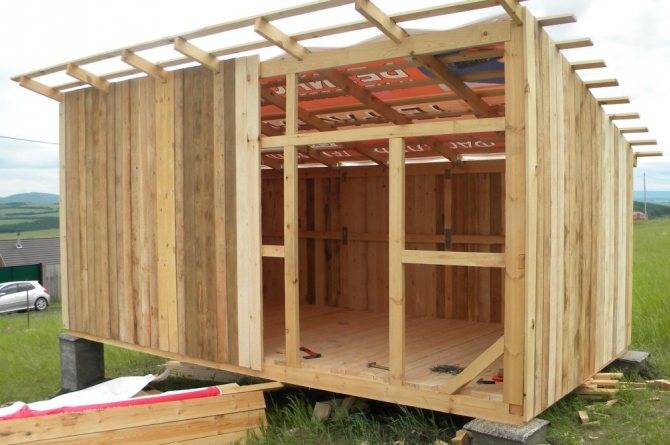

Дальнейшие этапы обустройства дачной бытовки

После возведения каркаса выполните следующие виды работ:

  • ограничьте окна и двери горизонтальными брусьями 50х50мм;
  • временные реечные раскосы замените постоянными (понадобятся доски 40х100мм);
  • поставьте стропила, обрешетку и кровельный материал;
  • уложите черновой пол в сплошной настил из шпунтовой доски 30х150, дополните гидроизоляционной и паронепроницаемой мембраной;
  • утеплите пространство между лагами минватой или пенополистиролом, сверху уложите мембрану из полиэтилена;
  • из обрезной доски 40х150 выложите поперек лаг настил;
  • обшейте каркас бытовки снаружи паронепроницаемым материалом, закройте вагонкой или фанерными щитами;
  • поставьте двери и окна;
  • проведите инженерные коммуникации;
  • потолок и внутренняя обшивка закрывается полиэтиленом и теплоизоляцией, потом листовыми стройматериалами в виде фанеры, ДСП, ОСП или ДВП;
  • после возведения каркасной бытовки вас ждут декоративные работы.

Шаг № 4 Цокольное перекрытие

Нет необходимости обустраивать цокольное перекрытие в каркасном доме при использовании монолитной фундаментной плиты и полах по грунту.

Цокольное перекрытие каркасного дома

Первое что необходимо это выровнять в уровень обвязку. Для этого подойдет электрический рубанок. Перекрытие в основном собирают из доски 50 на 200, но все требует расчетов. Калькуляторы которые потребуются для расчета конструкций дома. В зависимости от расчетов, выбирается шаг балок. Зачастую это 58-59 см. под размер плитного утеплителя. При использовании эковаты шаг можно сделать уже более удобным для крепления плитного материала чернового пола (ОСП, ЦСП, фанера).

В местах установки перегородок , лестниц и других тяжелых конструкций лаги пола монтируются двойными. Для дополнительной жесткости и в местах к примыканию к стенам, устанавливаются перемычки. После сборки перекрытие его также выравнивают в уровень. Для удобства последующего сбора стен, на перекрытие монтируют временный пол. Это может быть доска 25 на 100, 25 на 150 с шагом 2-3 см.
