Линейное освещение дома – выбор светильников, схемы

Как лучше разделить освещение на группы

Планируя групповые цепи квартиры, для освещения лучше выбрать разделение электропроводки на группы по комнатам, а тип разводки электропроводки выбрать разветвлением распаячными коробками. Поясню, что это значит. На освещение каждой комнаты квартиры ведется отдельный кабель питания.

В комнате устанавливается распаячная коробка, можно общая с силовой проводкой. От этой распаячной коробки делается разводка на выключатели освещения (их может быть несколько и в разных местах) и светильники.

Разумная нагрузка на одну группу освещения, это 2300 Вт, с  кабелем 1, 5 мм2, и автоматом защиты на группу в 16 Ампер. При этом использование двухжильного кабеля, без защитного провода не возбраняется.

Распределительные коробки под потолком. Проверка расключения.Раключение в распределительной коробке

Примечание: Кабель с жилами менее 1, 5 мм использовать не нужно. Не экономьте на надежности.

Степени защиты наружных светильников

Светильники, используемые для монтажа наружного освещения, должны быть изготовлены из прочных, качественных материалов. Одна из важнейших технических характеристик светильника это его степень защищенности (IP ХХ).

Пример маркировки степени защиты наружного светильника (IP67)

Значение IP указывается двумя числами ХХ:

Первая цифра – степень защиты оболочки от проникновения посторонних предметов (например, пыли).

Она имеет 7 уровней защиты от 0 до 6, где 0 это полное отсутствие защиты, а 6 – максимально полная защита.

Вторая цифра – степень защиты от влаги. Имеет 10 уровней защиты от 0 до 9, где 0 это защита отсутствует, 9 – возможность работы устройства при повышенной влаге и температуре. Например, высокотемпературная мойка.

Фонари уличного освещения должны иметь показатель не ниже IP 65 (пыленепроницаемые с защитой от струй воды). Наиболее герметичными считаются уличные светильники со степенью защищенности IP68, они могут сохранять работоспособность под водой.

Освещение в жилых помещениях

Как подобрать освещение для гостиной

В гостиной принято выделять несколько функциональных зон:

  • зону отдыха
  • зону развлечений
  • гостевую зону

Освещение играет не последнюю роль в зонировании помещения. Оно складывается из трёх типов:

общего – зависит от размеров комнаты и количества функциональных зон. Если площадь маленькая, то будет достаточно одной люстры в центре потолка. В просторной гостиной общий свет необходимо продублировать.

  • местного – служит для выделения в интерьере зон или конкретных предметов. В зоне отдыха, как правило, размещаются диван, кресла и журнальный стол. Освещение здесь должно быть мягким, комфортным для глаз, но достаточно ярким. Для этих целей отлично подойдут настольные лампы, торшеры и бра. В зоне развлечений, где расположен телевизор, так же нужен мягкий и рассеянный свет. Вместо торшера можно использовать точечные светильники малой мощности.
  • декоративного – используется для подсветки эффектных предметов: аквариума, стеллажей с книгами или посудой, картин, скульптур или красивых растений. Свет можно сделать цветным и даже мигающим, но только в том случае, если это будет уместно смотреться в данном интерьере.

Как подобрать освещение для спальни

Спальня – комната для отдыха, поэтому здесь потребуется уютное и расслабляющее освещение.

  • общий свет – мягкий, без бликов. Его можно создать с помощью осветительных приборов с куполообразными тканевыми абажурами и плафонами из матового стекла. Для небольшой комнаты будет достаточно одной люстры. В просторной спальне понадобятся дополнительные источники света: торшеры, бра, высокие настольные лампы.
  • местное освещение создаётся с помощью классического ночника или бра. Если в комнате имеются прикроватные тумбочки, то на каждой из них должен быть ночник. В случае расположения спального места у стены – разумнее повесить над изголовьем бра или поставить рядом торшер.
  • декоративное освещение – точечные осветительные приборы. “Холодного” света в спальне лучше избегать – он нарушит атмосферу интимности. Весьма кстати будут светильники с абажурами мягких тонов (жёлтых, коричневых, розовых).

Как подобрать освещение для детской

В детской комнате ребёнок играет, спит, делает уроки, читает, занимается творчеством. Чтобы его глазки не уставали нужно создать не только комфортное, но и максимально приспособленное для различных целей освещение.

  • общий свет – рассеянный. Его обеспечит люстра с матовым или тканевым покрытием, расположенная по центру потолка. Плафоны из хрусталя и ажурного стекла применять не стоит, так как они создают блики, а свет от них резкий.
  • местное освещение необходимо в двух местах: у письменного стола и изголовья кровати. Для стола подойдёт настольная лампа (школьная). Вместо неё допустимо использовать светильник с абажуром белого, бежевого, молочного или кремового цветов. Над кроватью можно повесить бра или установить ночник. Если ребёнок ещё маленький, то отлично подойдёт ночник с регулируемой интенсивностью света.

Как подобрать освещение для кабинета

Кабинет – комната для работы. Концентрации внимания можно добиться, только если на рабочем месте будет комфортно не только физически, но и психологически. В этом не последнюю роль играет освещение.

общий свет – равномерный, рассеянный, мягкий. Этим требованиям отвечает люстра с матовым плафоном из светлого стекла.

местное освещение: если работа связана с компьютером, то нужно исключить блики на мониторе. Для этого используются два настенных светильника и настольная лампа “блокирующая” отсветы на блестящих поверхностях. Читать лучше при настольной лампе с абажуром из матового стекла или ткани тёплых оттенков.
декоративное освещение – должно быть регулируемым с возможностью изменения интенсивности светового потока

Цветной свет использовать нежелательно, он отвлекает внимание. Источники декоративного света необходимо разместить подальше от рабочего стола и сделать их не слишком яркими, иначе они будут мешать боковому зрению

Светодиодное освещение в доме и в квартире, минусы

В то же время, несмотря на огромное количество преимуществ, не обошлось и без нескольких отрицательных моментов, которые необходимо в обязательном порядке учитывать:

  1. Большим минусом есть стоимость изделий. Многие другие лампы могут стоять в несколько раз дешевле. Но в тоже время, если посчитать экономию на электричестве и на покупке новых ламп, то стоимость покажется не такой уж и высокой. Буквально за несколько лет подобные лампы смогут себя полностью окупить.
  2. Светодиодные лампы нельзя ни в коем случае устанавливать в те светильники, которые полностью закрытые, и не могут предоставить хотя бы минимального доступа воздуха. Если элемент разогревается слишком сильно без воздуха, то это приводит к тому, что лампа светит слишком слабо и тускло. Спустя некоторое время она постепенно начинает мутнеть и очень быстро перестает работать. Кроме того, лампы ни в коем случае нельзя использовать в тех помещениях, где температура воздуха очень высокая или же в наличии есть повышенный уровень влажности.
  3. Для того чтобы можно было получить рассеянное светодиодное освещение, то используют для ламп фильтры. В тоже время это сильно сказывается на яркости и делает ее несколько ниже обычного.
  4. Если данная модель лампы имеет достаточно большую мощность, то — это прямым образом сказывает на весе изделия. Это может стать существенным недостатком во время установки такой лампы, ее эксплуатации или же перемещения.

Светодиодное освещение в квартире или в доме, это конечно, отличное современное решение, которое поможет сэкономить много денег и электричества, но если вы не сможете правильно установить светодиодные лампы или же не создадите всех условий для этого, то очень скоро изделия придется заменить на новые, ведь они могут выйти из строя и перестать работать. Но если все будет сделано правильно, то эксплуатировать такие лампы вы сможете на протяжении многих лет

Чтобы этого добиться, обращайте внимание на плюсы и минусы того или иного изделия во время его покупки и установки в доме

Сфера использования линейных светильников

Сейчас встраиваемые линейные светильники являются просто неотъемлемой частью практически любого интерьера. Линейное освещение позволяет:

  1. Скрыть недостатки комнаты.
  2. Обеспечивает подсветку лестниц или пола.
  3. Позволяет создать эффективное освещение стеллажей.
  4. Может выступать в роли подсветки рабочей поверхности на кухне.
  5. Может использоваться внутри или снаружи помещения.

Это главные достоинства такого освещения. При использовании таких светильников у каждого появится возможность воплотить в жизнь, даже самые оригинальные замыслы. Линейное освещение можно использовать в помещениях со следующими интерьерами:

  • модерн;
  • хай-тек;
  • минимализм;
  • китч;
  • функционализм.

Элементы светильника

Сборка и подключение схемы уличного освещения

Переходим к монтажу и подключению всей коммутационной аппаратуры для управления освещением в щитке.

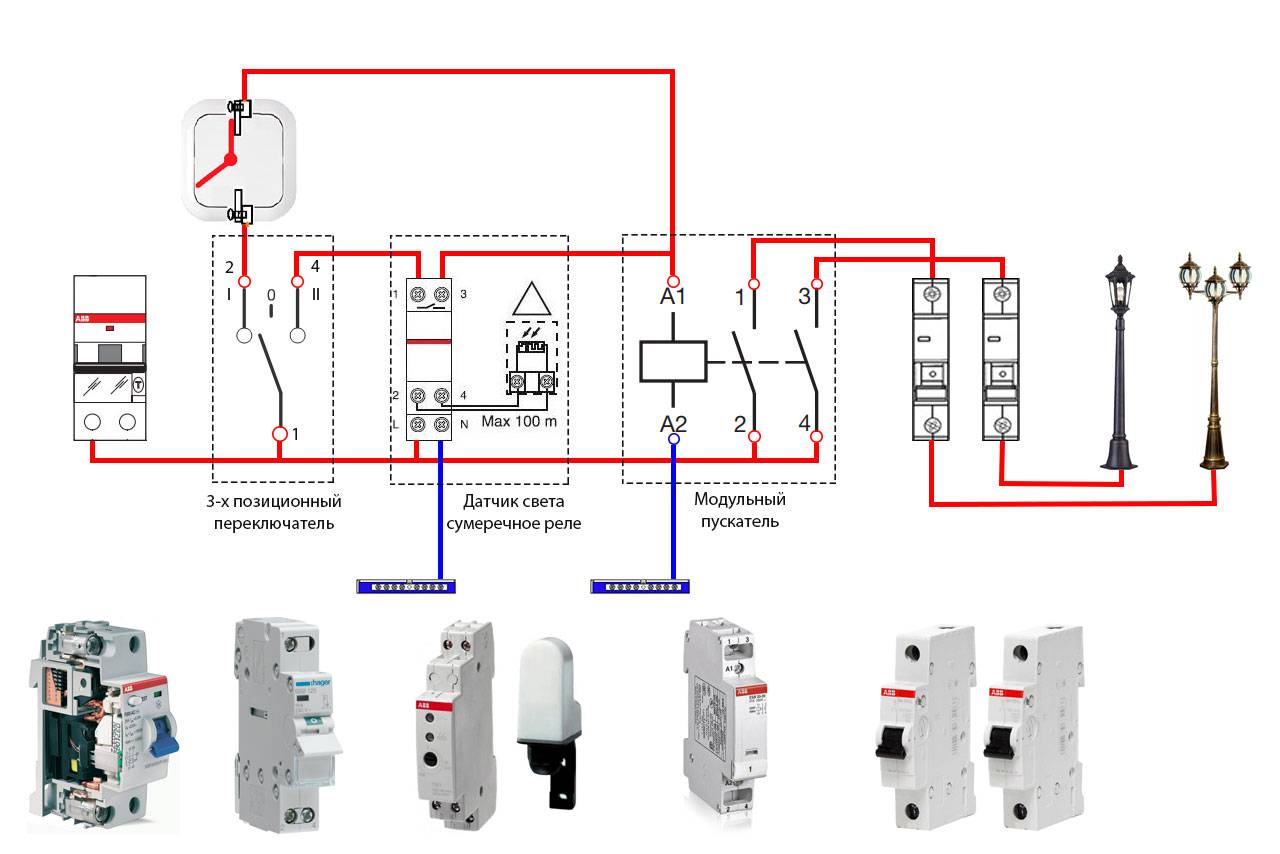

Общая схема подключения и управления уличным освещением от фотореле с применением пускателя, будет выглядеть следующим образом:

Давайте разберем подробнее, как она работает и собирается “вживую” своими руками.

Для того, чтобы обеспечить два режима работы освещения – ручной и автоматический, используйте трехпозиционный выключатель.

В первом положении через обычный одноклавишник, можно будет вручную включать и выключать уличное освещение когда вам захочется.

Также это пригодится, если вдруг автоматика выйдет из строя или заглючит.

Второе положение – это режим автоматического управления от выносного датчика света и сумеречного реле.

В позиции “0” – освещение полностью отключено.

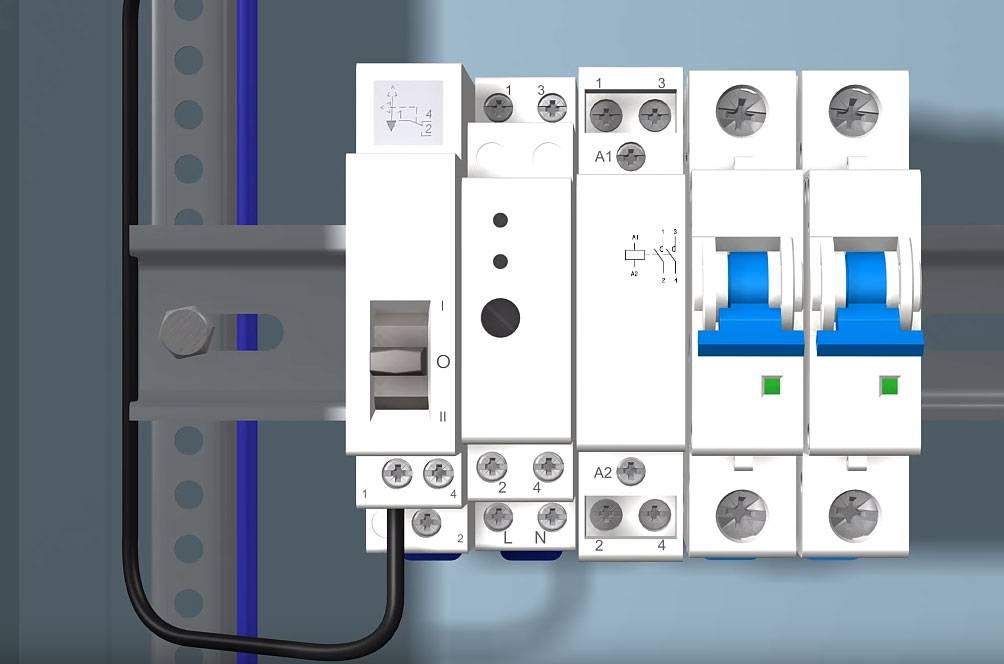

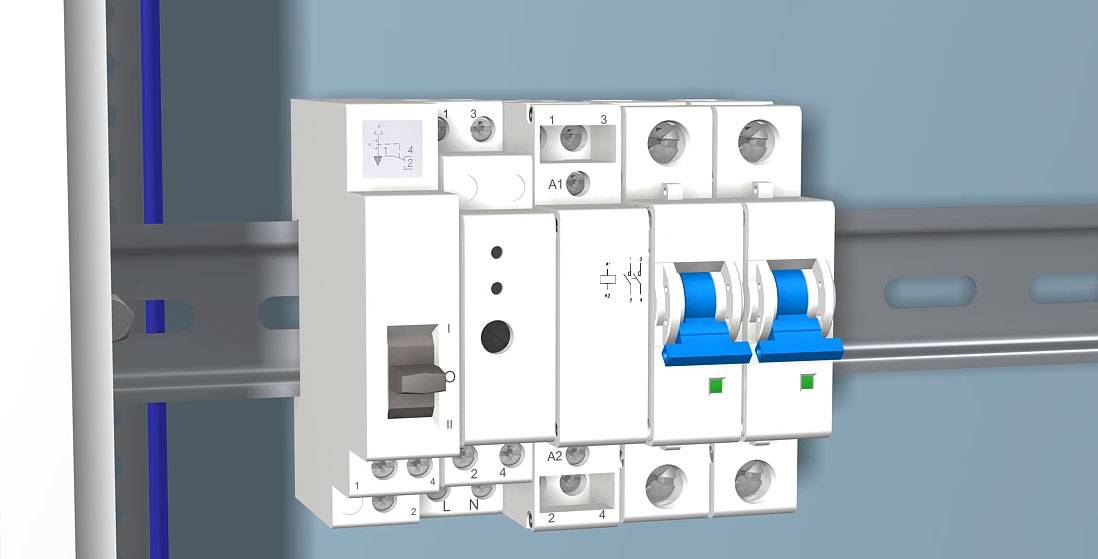

На DIN рейке по порядку в один ряд выставляете всю необходимую автоматику:

3-х позиционный выключатель или как его еще называют переключатель ввода резерва

сумеречное реле

модульный пускатель

автоматы

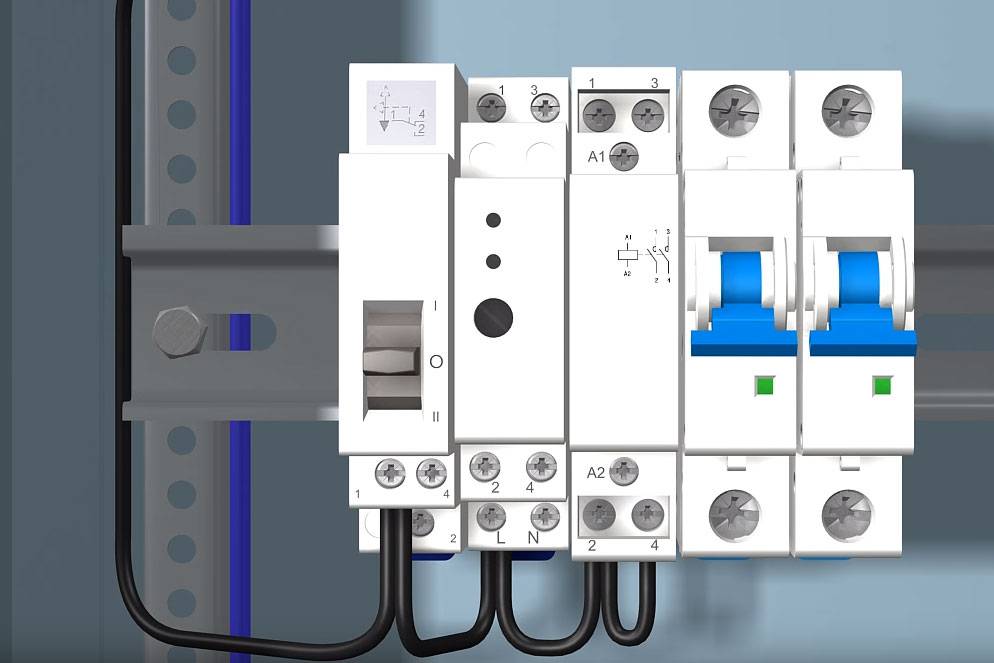

А далее на сумеречное реле (нижний контакт L) и входные контакты пускателя №2 и №4.

Если мощность светильников небольшая и общий ток не превышает 16А, то все подключение можно сделать перемычками как на рисунках выше.

Если же у вас стоят мощные фонари, типа ДНаТ или весь периметр обвешан прожекторами, то пускатель следует запитывать только напрямую от автомата без всяких перемычек.

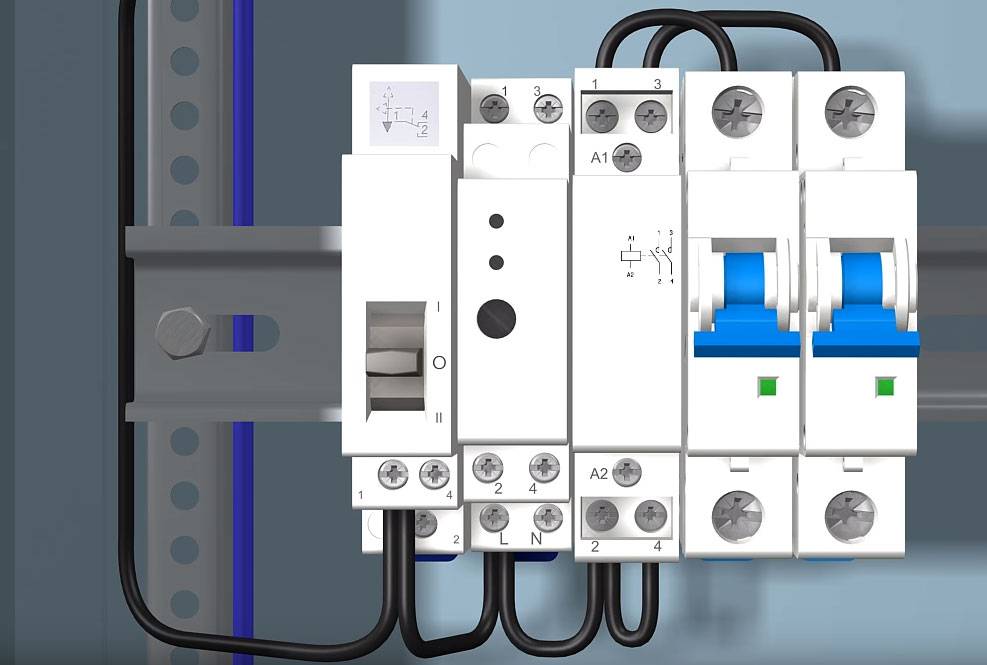

Выход с пускателя заводите на верхние клеммы автоматов, к которым будут непосредственно подключаться кабели проложенные в земле до светильников.

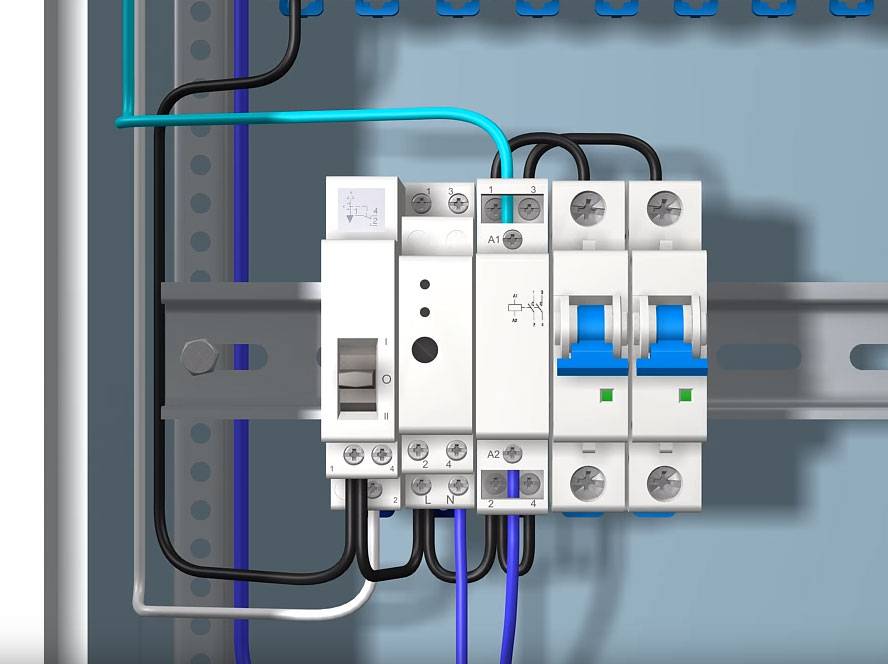

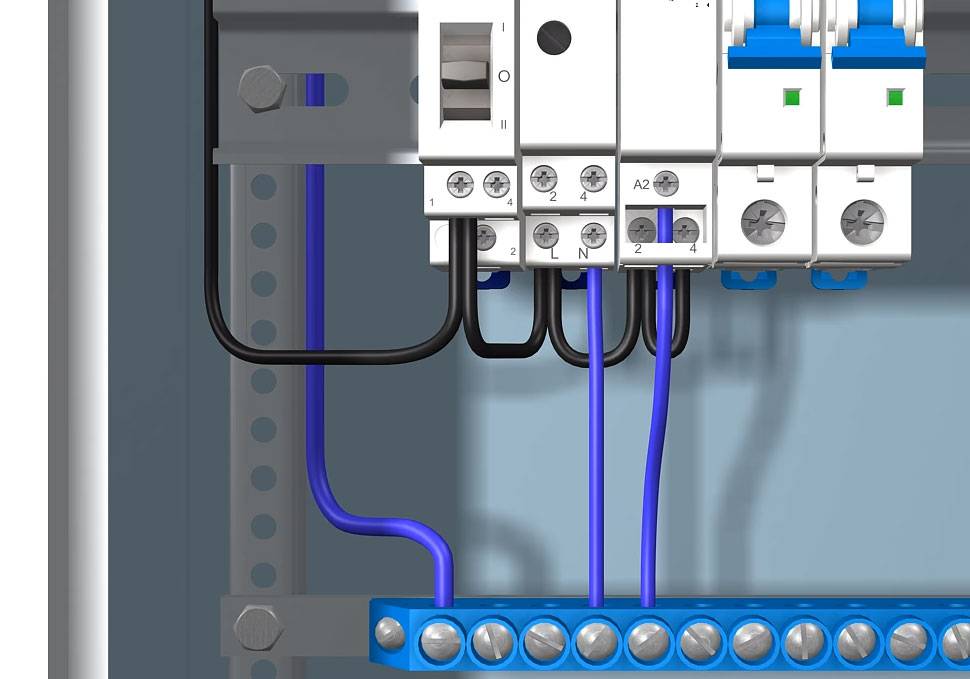

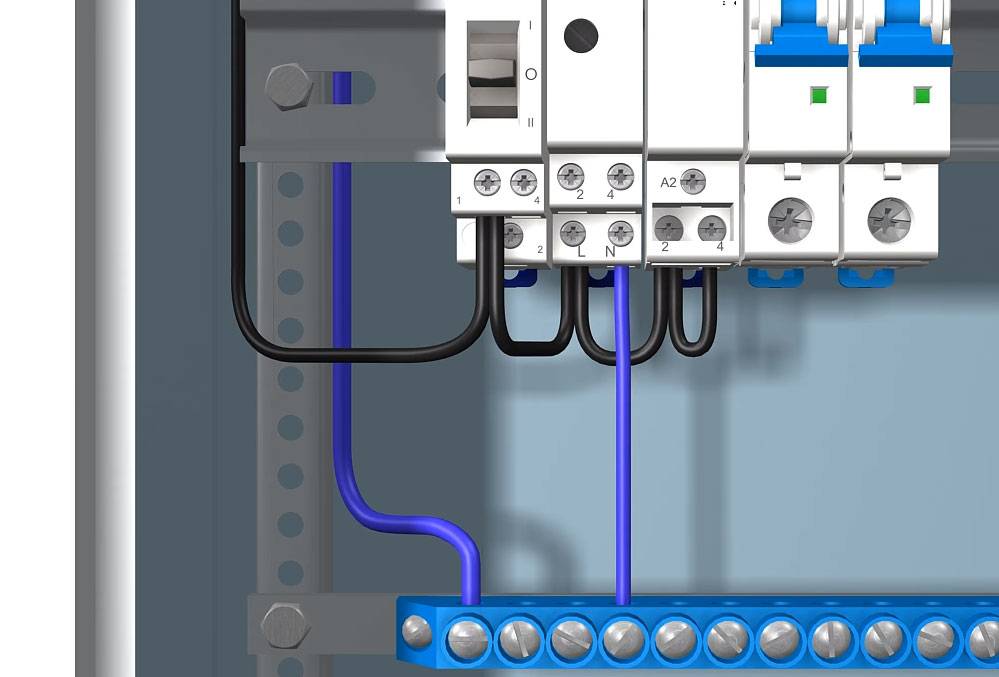

После подключения питающей фазы, подсоединяете ноли. Один на клемму N сумеречного реле.

А другой на катушку пускателя А2.

Дабы постоянно не лазить в рапредшкаф при ручном управлении, на удобной для вас стене, рядом с щитовой монтируете обыкновенный одноклавишный выключатель.

Подводите к нему двухжильный кабель ВВГнГ 2*1,5мм2.

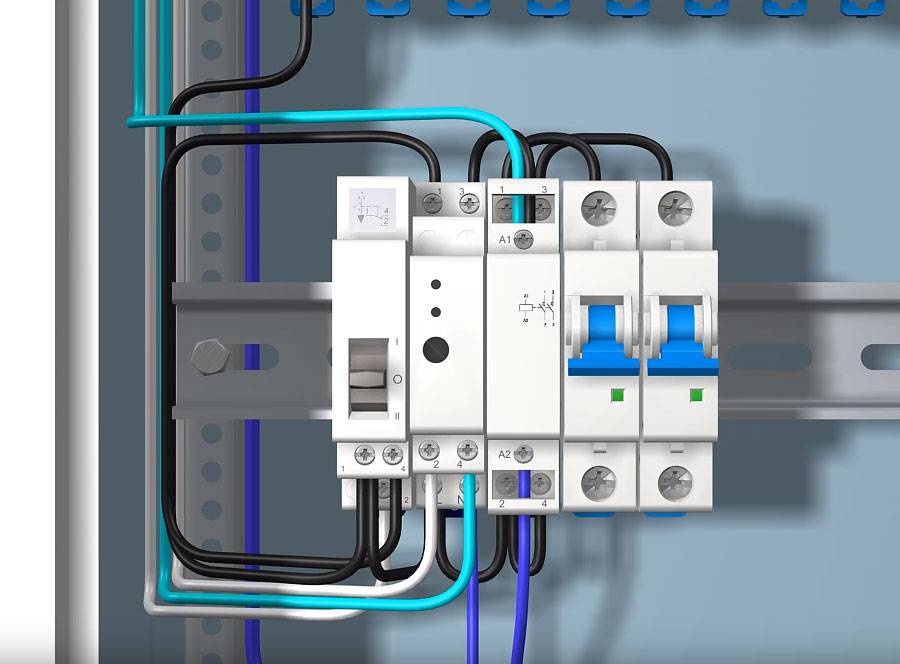

Один провод кабеля сажаете на трехпозиционный переключатель (клемма №2).

А второй пускаете на обмотку модульного контактора А2.

Таким образом, переключив 3-х позиционник в ручной режим (положение язычка – I) и включив выключатель на стенке, вы тем самым напрямую подадите напряжение на катушку пускателя. Он втянется и фаза пойдет через автоматы на освещение.

Осталось подключить автоматику. Снаружи здания на улице монтируете датчик фотореле.

При этом соблюдайте два правила:

датчик не должен находиться в тени деревьев или другого соседнего здания

фотореле не должно ночью попадать под прямой свет от уличных светильников

В противном случае это все приведет к некорректной работе и ложным срабатываниям. К датчику от щитка протягиваете кабель ВВГнГ 2*1,5 и подключаете к его контактам.

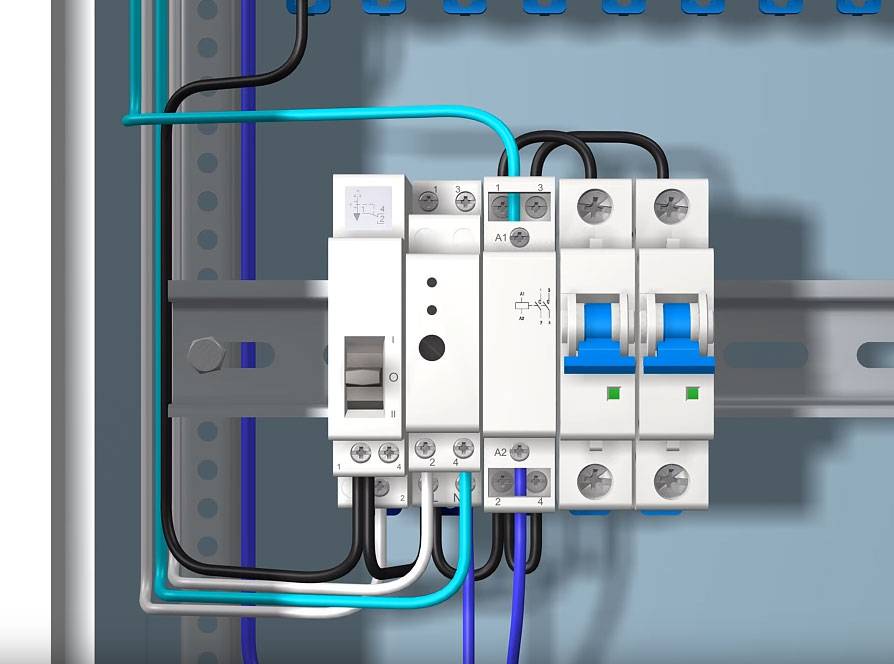

Второй конец от кабеля фотодатчика заводите на сумеречное реле (контакты №2 и №4).

При срабатывании реле снаружи, сумеречное реле в щитке будет замыкать свои верхние контакты №1 и №3. Поэтому на эти клеммы также нужно подать фазу от трехпозиционника с клеммы №4.

После сумеречного реле она поступает на катушку пускателя А1.

В итоге и получается следующая схема работы автоматики:

3-х позиционный переключатель находится в положении II. На улице темнеет, а следовательно в определенный момент срабатывает фотореле.

Замыкание его контактов запускает сумеречное реле и фаза через него попадает на обмотку модульного контактора. Ноль на обмотке дежурит постоянно.

Как только на ней появляется фаза, пускатель втягивается и подает напряжение на верхние клеммы автоматов освещения. Уличные свет и фонари загораются.

На рассвете фотореле размыкает свой контакт, заставляя своего “сумеречного собрата” в щитке разорвать фазу. Контактор отпадает и свет отключается.

Хотите выключить всю автоматику? Просто перещелкните вводной переключатель в положение I.

Источники – https://cable.ru, Кабель.РФ

Локальные источники света

Если нужно сделать так, чтобы некоторые участки фасада дома были выделены больше, сильнее, буквально бросались в глаза, то очень часто для этого используется так называемая локальная подсветка. Понять, что она из себя представляет, можно из самого названия. Локальная — значит ограниченная определенным местом. То есть, если нужно, к примеру, усилить эффект от вида фасада благодаря выделению на нем красивых окон здания, то разумнее всего использовать для этого именно локальную подсветку.

Обычно в качестве такой подсветки выступают самые обыкновенные прожекторы направленного света. В зависимости установленной там лампы они могут давать свет разного цвета и интенсивности. Направив такой прожектор на то же окно, можно получить эффект красивой подсветки этого элемента конструкции здания. Если красиво скомбинировать несколько локальных источников света, что чаще всего и делается, то можно получить очень красивое оформление. Выделив в здании с помощью красивой подсветки окна, двери, возможно балконы или другие элементы, возможно получить самый необычный вид и визуальное оформление своего дома.

Подсветка из неона

В то время, как для локального освещения, рассмотренного выше, чаще всего применяются фонари для подсветки фасадов, которые могут быть ламповыми или светодиодными, для создания необычного и мягкого света все чаще применяют неоновые источники света. Именно с их помощью можно делать такие удивительные элементы оформления, как узкие светящиеся линии, очерчивание ими определенных объектов или частей конструкции. Чтобы выделить на общем фоне фасада здания, например, окна, можно окружить их неоновой подсветкой. Учитывая то, что цвет ее свечения может быть очень разнообразным, создается удивительный внешний вид.

Особенности неоновых подсветок

Преимуществами неоновых источников света является следующее:

  • Долговечность. Благодаря своей конструкции, неоновая подсветка на фасады способна проработать очень долго. Ведь в таких подсветках нет нитей накала, перегорать там нечему. Единственное условие работы – герметичность трубок с газами;
  • Энергопотребление. Такие лампы совершенно не требовательны к характеристикам электрических сетей. Никакие перепады напряжения или силы тока им не страшны, ведь в самом их устройстве обычно закладываются необходимые ограничения на потребляемую мощность;
  • Они не дают никакого мерцания или пятен разной яркости. Излучаемый неоновыми источниками свет всегда очень равномерный, стабильный и мягкий;
  • Разнообразие цветов. Как говорится, однообразие очень губительно, и в плане оформления фасадов частного дома тем более. Подбирая источники света, нужно комбинировать разные цвета, оттенки и интенсивности. У неоновых ламп их более 100.

Вот такой внушительный набор преимуществ и сильных сторон имеют неоновые подсветки.

Скрытое освещение

Популярным способом оформления ночного вида здания является также скрытое освещение стен. Делается оно довольно просто – источник света находится не на виду, как светильники, лампы или подсветки, а скрытым под специальной конструкцией. Казалось бы такое небольшое изменение дает очень многое в плане разнообразия и уникальности оформления вида фасада.

В качестве небольшого вывода стоит отметить, что существует много различных способов украсить вид фасада собственного дома с помощью различных источников света. Каждый из них по своему хорош и имеет свои сильные стороны. Но если претендовать на реально особенное и необычное украшение здания, то, скорее всего, придется применить всю свою фантазию и попытаться найти красивые и гармоничные комбинации с применением разных источников освещения.

Что учесть при разработке системы освещения?

Создание системы освещения того или иного объекта должно начинаться с разработки дизайн-проекта, который не только позволит иметь четкое представление о конечном результате работы, но и рассчитать необходимое количество светильников и подобрать наиболее подходящий тип оборудования. Чтобы создать подсветку, которая действительно сможет эффектно и выразительно подчеркнуть красоту объекта, необходимо учитывать следующие факторы при разработке проекта:

Расположение объекта и его роль в общей городской картине. Подсветка жилого здания будет значительно отличаться от подсветки развлекательного центра или старинного собора;

Его размер, фактуру, цвет облицовочных материалов и стиль исполнения. Принадлежность постройки к тому или иному архитектурному стилю по умолчанию определяет и стиль самой системы освещения, которая ни в коем случае не должна ему противоречить;

Наличие или отсутствие подсветки соседних зданий и сооружений, которая может влиять на результат. Даже блики от самых обычных уличных фонарей могут представлять собой препятствие, которое необходимо умело сгладить; Расстояние, с которого предполагается наблюдать объект и углы обзора

Взяв во внимание эти факты, будет возможно создать подсветку, которая в максимально выгодном свете подчеркнет достоинство объекта со всех видимых сторон;

Возможность установки того или иного типа светильников. Ввиду близкого расположения объекта к тротуару или проезжей части, или другому объекту, не всегда представляется возможным использовать такое оборудование, как, например, прожекторы.

Также необходимо поинтересоваться, существуют ли в вашем городе законы или правила, которые регламентируют порядок и организацию уличной подсветки. К сведению – в Москве в 2008 году был принят и утвержден закон «О концепции единой световой среды города Москвы», который имеет четкие рекомендация и ограничения не только касательно обустройства наружной подсветки, но и размещения наружной рекламы.

Оформление беседок или веранд

В тех конструкциях, которые пристроены к дому, нередко монтируют несколько потолочных светильников. Однако есть другая альтернатива — уличные настенные приборы — фонари либо полусферы. В этом случае провода прокладывают непосредственно из дома.

При освещении беседок используют другие варианты:

  • гирлянды, расположенные по периметру крыши, под потолком, намотанные на столбы-опоры, удерживающие навес;
  • светодиодные ленты: их не подвешивают, как гирлянды, а фиксируют на крыше или стойках строения.

Более трудоемкий способ — подвесные фонари. Они обязательно потребуют надежного крепления кабеля (например, к дополнительным стойкам).

Какие модели линейных led-светильников существуют

На сегодняшний день светодиодные линейные светильники можно разделить на две крупные группы:

сенсорные. Их особенностью является возможность управление светильников при помощи легкого прикосновения. Это наиболее популярные модели, поскольку выступают в роли логичной замены люминесцентных ламп. Такие потолочные лампы отличаются высокой надежностью и долговечностью. Потребление электроэнергии сенсорными моделями не превышает 15 Вт. Сенсорные модели активно используются в системе освещения домашнего интерьера, торговых и офисных помещений, а также рабочих поверхностей. Для ванной комнаты нужно выбирать модели с IP65 классом влагозащищенности;

Сенсорный линейный светодиодный светильник

модульные. Главной особенностью таких светильников является то, что они могут собираться в единую систему освещения. Их состыковка осуществляется с помощью специальных подвесов и заглушек. Они могут быть как накладные, так и врезные. Подключение светильников в единую систему освещения считается оптимальным решением для дома. Такие лампы часто применяются для освещения торговых центров, муниципальных и административных зданий.

Модульный светодиодный линейный светильник

Помимо этого светодиодные линейные лампы могут быть оснащены различными экранами. Наиболее часто используется матовый экран, который дает мягкий, слегка приглушенный свет.

Как осветить детскую комнату?

Это очень важная комната во всей квартире и требует нескольких разных источников света, часто в зависимости от возраста ребенка.

Основное освещение будет, например, установленным на потолке или на стенах. Кроме того, в детской комнате должна быть настольная лампа или торшер или настенный светильник мягкого или теплого света, который позволит ребенку отдохнуть и позволит родителю наблюдать за ребенком.

Также будет удобнее ночью, когда нужно накормить ребенка, перепеленать или переодеть. Мягкое свечение не разбудит ребенка ото сна, но даст достаточно света, чтобы о нем позаботиться.

С торшерами нужно быть осторожным, когда ребенок начинает самостоятельно передвигаться по комнате. Необходимо обеспечить безопасность проводов и электрических розеток, чтобы обеспечить безопасность ребенка .

Ребенку в школьном возрасте, обязательно понадобится письменный стол и функциональное освещение. Настольные лампы должны иметь подвижный кронштейн, чтобы можно было правильно установить луч света на рабочей поверхности.

Помните, что праворукий ребенок должен иметь свет слева и левша справа. Если стол находится сбоку от окна, следуйте тому же принципу. Окно слева для праворукого ребенка и справа для ребенка, который пишет левой рукой.

Детская комната должна включать в себя:

  • основное освещение;
  • дополнительный источник света на стене возле кровати;
  • хорошее настольное освещение.

Правильное освещение и дом должны создать гармоничный, дополняющий дуэт. Простые правила, которые стоит соблюдать при проектировании домашнего освещения, помогают выбрать правильный источник света для всех.

Подсветка стен

Никогда не забывайте про подсветку вертикальных поверхностей. Порядка 80% нашего внимания в комнатах приковано именно к стенам.

Когда мы перемещаемся, общаемся друг с другом, просто сидим в кресле, наш взгляд всегда обращен на вертикальные поверхности, а не на потолок.

Потолочное пространство при этом занимает только 15% внимания, а полу достается всего лишь 5%.

Поэтому если хотите получить комфортную комнату, где будет приятно находиться, не забывайте про подсветку стен. В больших гостиных сосредоточение светильников по периметру, следует делать исходя именно из этого правила.

Расчет освещения светодиодными светильниками

Здесь используются очень простые формулы:

Расчет количества светодиодных светильников по площади производим исходя из размеров комнаты и требуемого уровня освещения.

Световой поток одной лампы = уровень освещённости * площадь комнаты / количество ламп

Расчет светодиодного освещения на квадратный метр:

Уровень освещённости = количество ламп * световой поток лампы / площадь освещения

Сколько нужно светодиодных светильников на квадратный метр зависит от типа монтажа светильников. Если светодиоды устанавливаются в обычную люстру, их световой поток подбирается исходя из необходимого уровня интенсивности света. При монтаже точечных светильников по периметру – делим необходимый уровень на показатель светового потока ламп, которые мы планируем устанавливать.

Следует учесть, что лампочки, расположенные в потолке, находятся на 20-30 см выше, чем в люстре, поэтому интенсивность света должна быть на 15-20% выше.

Применение

Расположение встроенных линейных светильников зависит от задуманного дизайна и особенностей интерьера. Встроенные линейные светильники могут размещаться над кухонным гарнитуром, в качестве подсветки мебели, с их помощью оформляют декоративные элементы интерьера квартиры: камины, зеркала, аквариумы и другие места. Купить встроенные линейные светильники можно для выращивания рассады, в качестве постоянного источника света. Также встроенные линейные светильники позволяют экспериментировать с дизайном, создавать узоры, выкладывать картины на стенах, освещать отдельные зоны помещений, например: бар-стойки, витрины в магазинах, музейные экспонаты, картинные галереи

Отдельное внимание заслуживает потолок коридора в квартире. Существует огромное множество дизайнерских решений для интерьера с применением подобного типа светильников на небольшой поверхности, с целью визуального расширения пространства помещения
