Крепление и крепеж для кабеля

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

• При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
• Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
• Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
• Если предусматривается запас, следует сделать его менее заметным.
• При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
• Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
• Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Преимущества и недостатки использования СИП

Эти провода позволяют:

• обеспечить нужный класс электробезопасности;
• повысить надежность сети во время эксплуатации;
• уменьшить расходы на содержание электросети (до 80%);
• сократить сроки монтажа и уменьшить трудозатраты;
• размещать электропроводные линии на стенах зданий;
• сократить потери при передаче электричества (благодаря небольшому сопротивлению);
• подключать объекты без отключения главной питающей линии;
• прокладывать и подключать линии своими силами.

Минусы СИП:

• стоят на 20-25% больше, чем обычные провода без изоляции;
• многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
• позволяют прокладывать только воздушные ЛЭП.

Работы по прокладке

При монтаже кабелей СИП могут использоваться деревянные, железобетонные и железные виды опор, подбор которых осуществляется в зависимости от назначения (промежуточные, анкерные, угловые, перекрестные, ответвительные, концевые) и климатических условий.

Опоры для протяжки размещают так, чтобы они не мешали проходу пешеходов, проезду автомобилей и не перекрывали входы в здания.

Поскольку этот вид проводника боится механических повреждений, очень важно при выполнении монтажа СИП провода сохранить неповрежденным полиэтиленовый изолирующий слой. Процесс монтажа состоит из нескольких этапов:

1. Подготовка и расчистка территории, удаление веток, старых столбов и других предметов для свободного перемещения при установке новых опор. Не допускается проводить монтаж СИП проводов на старые и непригодные для эксплуатации конструкции.
2. Установка анкерной крепежной арматуры из специальной оцинкованной стали на новые столбы. Рекомендуется сделать ее до поднятия опоры в вертикальное положение.

3. Подъем и установка новых силовых опор. Применять неисправное оборудование при этом категорически запрещается.

4. Раскатка и дальнейшая прокладка СИП провода на опорах. Чтобы избежать повреждений изолирующего слоя, размотку кабеля следует проводить только со специальных катушек, установленных на тележках. При помощи лебедки провод протягивается через ролики с полимерным покрытием. Он может иметь неравномерное провисание.
5. Натяжка проводов должна выполняться лебедкой. Степень натяжения проверяется специальным динамометром, так как чрезмерное или слабое значение в комплексе с плохим креплением приводит к преждевременному износу. Обязательно устанавливаются вертлюги. После завершения натяжки и фиксации анкерными зажимами раскатные ролики заменяют на промежуточные крепления.
6. Выполнение электрических соединений и подключений.
7. Устройство заземления и защиты от перенапряжения.

Правила монтажа

Выполняя монтаж проводов СИП, необходимо следить, чтобы они ни в коем случае не касались грунта, железных или бетонных конструкций. Все работы должны осуществляться только специнструментом. Территория проведения работ огораживается и маркируется. На участках площадью 100 м² и более осуществляется исключительно механическая раскатка.

Когда производится монтаж СИП на опорах, используются только специально разработанные для этих систем комплектующие (крюки, анкерные кронштейны и зажимы, оцинкованные ленты, соединительные гильзы для фаз и нулевого провода).

Для изолирования и герметичности концов применяют изолированные колпачки из полимерных материалов. При подключении к электрооборудованию пользуются наконечниками с изоляционным покрытием. Для заземления используют адаптеры.

Провода для СИП должны быть хорошо изолированы, чтобы избежать короткого замыкания

От качества расходных материалов и комплектующих напрямую зависит срок эксплуатации, надежность и безопасность ВИЛ, оборудованных СИП проводами. Осуществляя монтаж СИП проводов, используют инструмент, предназначенный для этих работ:

• лебедку с реверсом;
• ножницы для резки кабеля;
• отделительные клинья;
• натяжитель бандажной ленты;
• гидравлический пресс;
• динамометр.

Ошибки при проведении протяжки

Хоть технологиям построения линий электропередач обучают в профильных заведениях, случаи с обрывами конструкций по вине работников нередки. Некоторые строители допускают ошибки при монтаже кабеля. Наиболее распространенными из них являются:

• раскатка кабеля по грунту;
• применение роликов без полимерного покрытия;
• при вертикальном креплении не применяют фиксатор дистанции;
• использование нештатных креплений на опорах;
• проверка натяжения линии без динамометра;
• крепление кронштейнов на одной скобе (по инструкции необходимо ставить две);
• соединения производятся способами и материалами, не предназначенными для этих систем;
• применение фальсифицированных проводников и комплектующих низкого качества;
• повторное использование ответвительных зажимов.

Это интересно: расстояние между столбами освещения.

Специально для вас:

Размеры металлопрофиля для кровли: длина, ширина, высота гофры

Размер гаража на 1 машину: минимальный и оптимальный

Обустройство площадки под автомобиль на даче своими руками

Особенности кладки кирпича своими руками

Козырьки и навесы над крыльцом: виды, материалы и этапы изготовления

Основные виды металлического профиля

Правила монтажа

Выполняя крепление кабеля к стене, следует учитывать не только свойство материала основы и воздействие внешней среды. Не менее важными являются требования к правильной укладке самого кабеля.

Очевидными, но не всегда исполняемыми, являются правила изменения направления прокладки. При необходимости этого кабель нельзя резко изгибать. Это может вызвать вредные нагрузки и даже привести к повреждению проводов и (или) изолирующей оболочки.

В зависимости от материала и конструкции, радиус закругления кабеля при повороте подчиняется следующим пропорциям:

• для проводов сплошного сечения, в жесткой оплетке, в т.ч. бронированных кабелей — не менее 10 диаметров;
• для кабелей с многожильными гибкими проводниками — не менее 5 диаметров.

Фиксацию кабелей при горизонтальной прокладке, а также при подвешивании на струнах и тросах выполняют с шагом не менее 50 см. При вертикальной прокладке шаг должен составлять не менее метра.

При закрытой укладке крепление должно обеспечивать надежную фиксацию до полного монтажа либо завершения общестроительных работ, после которых кабель окажется надежно закреплен.

Независимо от расстояния до предыдущего крепления, зажимы ставят у начала и завершения поворота, около соединительных муфт и разветвителей, а также розеток, выключателей, вводов распределительных шкафов и тому подобной инженерной фурнитуры и приспособлений.

Если существует риск повреждения кабеля при зажиме фиксирующего приспособления либо в процессе его эксплуатации, необходимо использовать защитные прокладки. Их изготавливают из силикона, пластика или резины.

Ломкие основания

Гипсокартонные поверхности, пенобетон и шлакоблоки – материалы очень хрупкие. Закрепить что-либо простым гвоздём или даже дюбелем на них невозможно. Они не будут держаться, сколько ни старайся.

Не подходят для ломких и тонких оснований и «клипсы». Для таких оснований применяются особенные виды крепежей для проводов.

Очень хорошо подходит дюбель «бабочка». Он имеет интересную конструкцию. Гвоздь проходит по всей по толщине основания. Попадая в пустоту часть дюбеля, раскрывается, как зонтик. Крылышки упираются в стенку, и обратно гвоздь уже не вытянешь. Разве что, только вместе с куском стены.

Скобы и клипсы

Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.

Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.

Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.

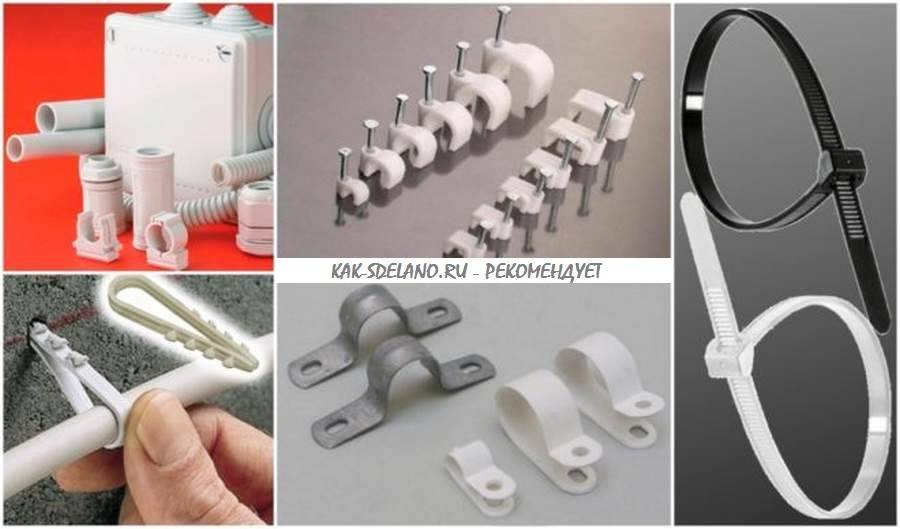

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

• дюбель-стяжка для одиночного кабеля;
• стяжка с отверстием под дюбель;
• монтажная площадка;
• полимерный дюбель со сквозной головкой;
• клипса для гофры;
• скоба;
• самоклеящаяся площадка;
• гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

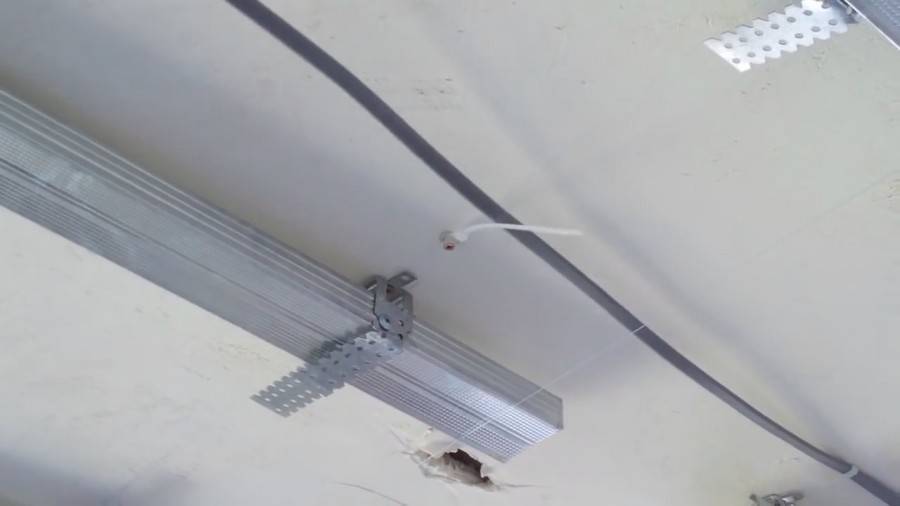

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов

Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

• Оптимальное расстояние между крепежом — 40-50 см.
• Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
• Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.

Укладывать кабель желательно по прямой — вертикально или горизонтально

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Ввод внутрь дома

В случае, когда прибор учета расположен внутри помещения и выданные Технические Условия допускают такой вариант, возникает дилемма: заводить СИП внутрь строения и подключать непосредственно к шкафу учета, либо до ввода в дом сделать переход на кабель ВВГнг? Оба варианта в принципе возможны, но следует учесть следующие нюансы. Оболочка СИП не обладает достаточной огнестойкостью по сравнению с кабелем ВВГнг, потому, заводить этот провод внутрь, особенно, если дом деревянный, нежелательно. С другой стороны, представители энергосбыта вряд ли примут соединение проводов, расположенное до прибора учета. Выйти из этого положения можно двумя путями:

• Выполнить ввод цельным кабелем СИП с использованием металлических труб и гофрированных рукавов, обработав его одним из огнезащитных составов в виде краски или пасты;
• На наружной стене, перед вводом внутрь дома, установить автоматический выключатель, на ввод которого завести СИП, а на выход-кабель, идущий внутрь помещения к счетчику. Выключатель следует разместить в пломбируемом боксе.

Второй вариант выглядит предпочтительней, так как: во-первых, внутри помещения используется материал с высокой огнестойкостью, во-вторых, скрытый от глаз участок кабеля, в месте его прохода через стену, защищен автоматом. В этом случае, автомат ввода до счетчика в щите учета уже не требуется.

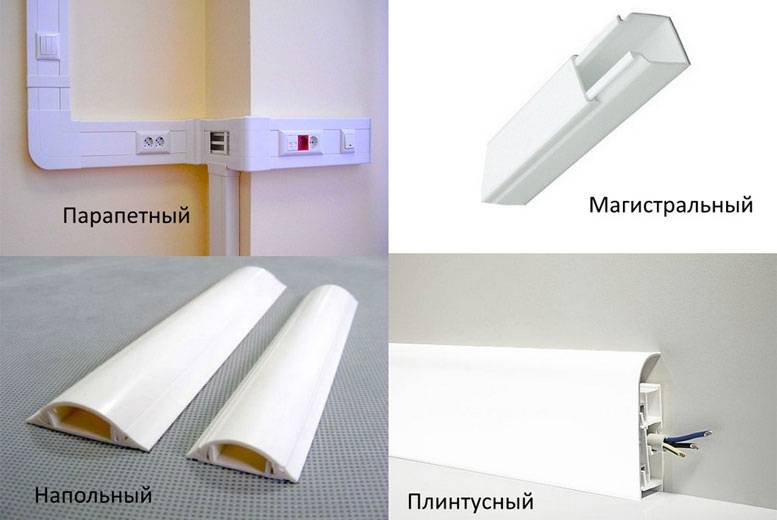

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали,  не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

• напольные;
• магистральные;
• плинтусный;
• парапетные.

Виды кабель каналов

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.

Методы крепления к различным поверхностям

Дома строят из разных материалов, отличающихся плотностью и несущими характеристиками.

С учетом этих данных выбирают способ фиксации:

1. К категории плотных материалов относят древесину, штукатурку, гипсовые строительные смеси. Саморезы хорошо входят в такие основания, однако рекомендуется предварительно проделывать небольшие отверстия, после чего ввинчивать крепеж. Гвозди вбивают без сверления. В дерево саморезы ввинчиваются легко. Для фиксации кабелей применяют изделия с плоскими шляпками.
2. Бетон, кирпич или цемент относят к твердым материалам. Даже сверление не позволяет легко вкрутить в них саморезы. В этом случае рекомендуется применять дюбеля. В материале сверлят отверстие, соответствующее диаметру крепежа. В него вставляют специальный колпачок. Его края должны находиться наравне с поверхностью.
3. К категории мягких и тонких материалов относят газоблоки, гипсокартон, ДВП. Стандартный крепеж в них не удерживается. Требуются специальные элементы с расширенной тыльной частью. Увеличенная площадь опоры помогает крепежу удерживаться в мягком материале.

Однако кабель закрепляют не только на ровной стене. Иногда приходится применять альтернативные способы укладки.

К металлической трубе

Такой метод предназначен для наружной прокладки. Уличный кабель имеет большую толщину, что позволяет ему удерживаться в трубе. Закрепляют только выступающую часть провода. Открытые части трубы закрывают заглушками из пенопласта. Эти элементы поддерживают кабель в правильном положении, препятствуя его движению в полости.

К тросу

Для укладки кабеля таким методом применяют пластиковые или металлические подвесы. Через одну часть этого элемента протягивают трос, через другую — провод. Металлические фиксаторы сложнее устанавливать, однако они служат дольше. Пластиковые изделия легко монтируются, однако не считаются долговечными.

К бетонному столбу

В этом случае кабель закрепляют длинной пластиковой стяжкой, срок службы которой составляет около 5 лет. Реже применяют хомуты, предназначенные для толстых труб. Однако для их установки нужно формировать отверстия, что вызывает затруднения при монтаже. Заземляющий провод привязывают к столбу стяжками. Другой вариант — использование металлических полос, фиксируемых на железобетоне.

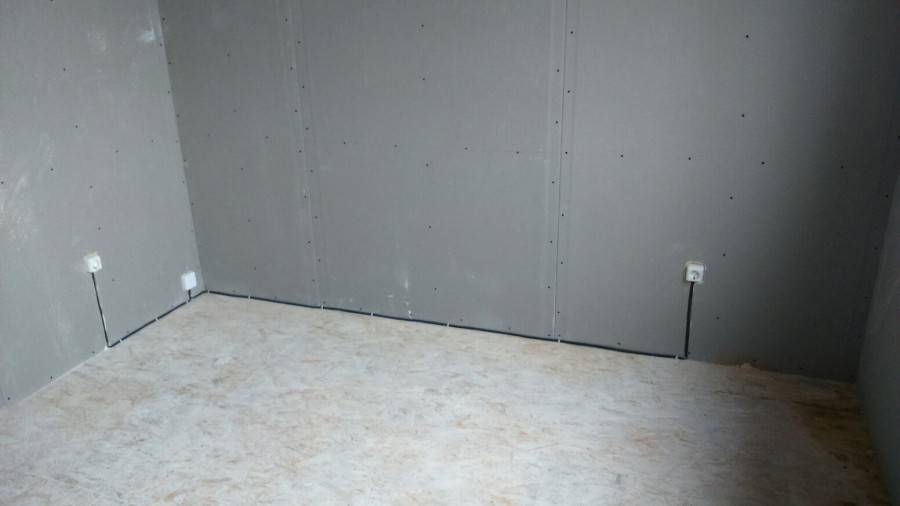

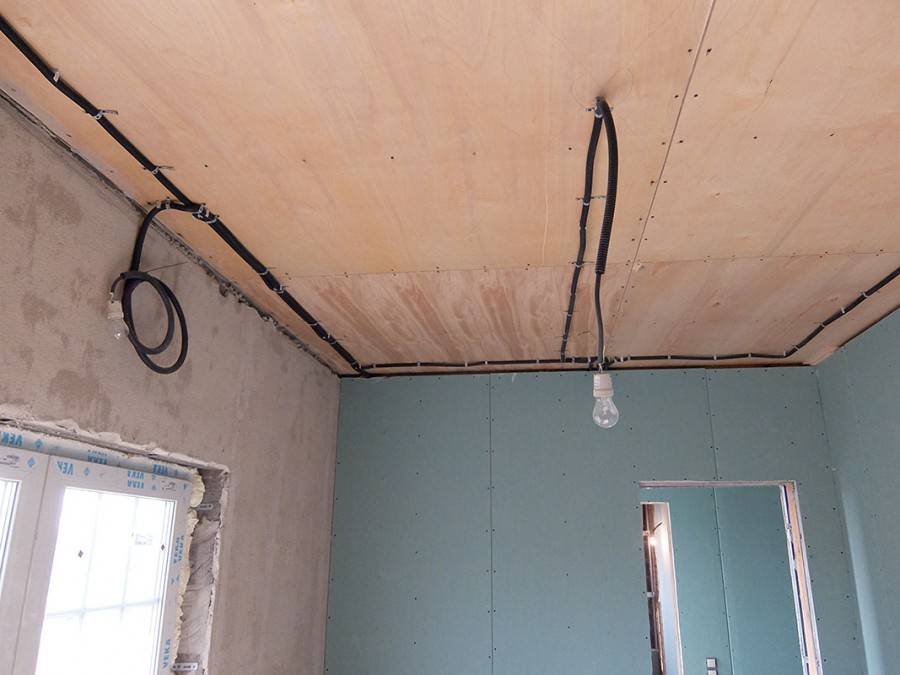

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

• 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.

• 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

• Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

• Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

• Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Выбор материала

Выбор материала означает выбор материалов каналов для будущей проводки. Выбор материала диктуется в первую очередь материалом потолка, но иногда может диктоваться и личными предпочтениями в плане удобства работы и цены расходников.

Материалы для канала электропроводки:

• Металл. Стальные и электротехнические трубы довольно безопасный способ прокладки кабеля. Этот материал отличается устойчивостью к искрам от возможного замыкания, а потому наиболее безопасен. Минусом является необходимость сварки труб, вес конструкции и цена. К тому же, такие каналы достаточно тяжело монтировать в одиночку, потребуется как минимум один напарник для надежного крепления канала.
• Пластик. Пластик относительно спокойно относится к искрам. Конечно, он менее устойчив, чем металл, но при этом дешевле и проще в монтаже. Поэтому пластиковые распределительные коробки и монтажные каналы можно считать наиболее популярными на сегодняшний момент.
• Металлическая гофра. Гофра – это тонкая алюминиевая фольга, свернутая «гармошкой». В нее легко спрятать кабель, но есть некоторые нюансы, которые существенно ограничивают использование гофры. Дело в том, что при использовании любого другого материала, проводку в канале при необходимости можно заменить, протянув провод от одного распределительного короба до другого. А с гофрой так поступить не получится, так как под воздействием штукатурки мягкий материал сомнется. То есть гофру можно назвать промежуточным решением между канальной и безканальной проводкой. Но при этом гофра проста в монтаже и незаменима при монтаже проводки на деревянном потолке.
• Керамические расходники. Керамика достаточно скудно представлена на российском рынке расходников, тем не менее она есть. При этом такие расходники имеют преимущества металла, при малом весе и простоте монтажа. В качестве минусов можно назвать редкость в магазинах, достаточно высокую стоимость и хрупкость элементов.

Что касается материала провода, то марка и сечение подбирается по таблицам в соответствии с планируемым напряжением и количеством потребителей. Нагрузка всегда планируется на наихудшее условия, то есть подбирать провод нужно исходя из утверждения, что все розетки и люстры будут работать одновременно.

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги, если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

• Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.
• Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.
• Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
• Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Тросовая система крепления пилонов

• BASE
• GRAND

BASE

Данный вариант крепления пилонов часто используется:

• для крепления пилонов на сцене
• в профессиональных танцевальных студиях
• в спортивных лагерях
• при установке пилона на улице
• при установке пилона в цирке

• рекомендуемая минимальная высота пилона = 3 м.
• Если тросы крепятся к полу (ниже уровня расположения верхней опоры) — минимальная рекомендуемая высота пилона = 3,5 м.
• Средняя нагрузка на каждый трос или лебедку = 400 кг.
• Угол крепления тросов (расхождение при взгляде сверху) должен быть равномерный. При креплении на 3 троса = 120 градусов, при креплении на 4 троса = 90 градусов.
• Если нет возможности закрепить нижнюю опору к полу, точки крепления тросов (лебедок) к стенам должен быть ниже уровня верхней опоры пилона! Чем ниже эта точка, тем меньше можно натягивать тросы.
• При не возможности достаточно притянуть пилон к полу, или закрепить нижнюю опору к полу, рекомендуется использовать увеличенную нижнюю опору проклеивая ее к полу.

Тросовая система может быть использована для ЛЮБОЙ модели пилона для танцев POLE4YOU!

При установке двух или более пилонов, тросовая система рассчитывается индивидуально!

1. трос 21 м (для заделки трех тросов по 7 м)
2. 3 талрепа (натяжитель троса)
3. 6 такелажных скоб (соединителей троса)
4. 6 фиксаторов троса для заделки (загиба и зажима троса)
5. верхняя пластина — адаптер

1. трос 28 м (для заделки четырех тросов по 7 м, и трос между пилонами 4 м.)
2. 4 талрепа (натяжитель троса)
3. 8 такелажных скоб (соединителей троса)
4. 8 фиксаторов троса для заделки (загиба и зажима троса)
5. две верхние пластины — адаптера

Цепь, более длинные тросы, лебедки и стропы поставляются по запросу. Рассчитываются индивидуально!

Обратите внимание!

Производитесь оставляет за собой право изменить внешний вид комплектующих без изменения качества и функциональности изделия!

Варианты установки:

Крепление тросов к стенам(установка в стены анкерных болтов с кольцом, зацеп за несущие металлоконструкции, фермы или колонны).

• Крепления к стенам должны располагаться ниже верхней опоры, чтобы можно было создать прижим к полу.
• Нижнюю опору необходимо надежно фиксировать от смещения: или хотя бы одним, не большим саморезом, или ставить большое прорезиненное основание 400 мм и создавать хороший прижим к полу.

Крепление тросов к стенам на уровне верхней опоры.(установка в стены анкерных болтов с кольцом, зацеп за несущие металлоконструкции, фермы или колонны).

• Минимальный прижим! Крепление нижней опоры должно быть стационарное т.е. минимум 2-3 самореза. Крепление тросов к полу или близко к уровню нижней опоры.
• Верхнее пространство для работы на пилоне срезается тросами, поэтому, такой вид крепления рекомендуется или с высокими пионами, более 3,5 м, или с дополнительной установкой руля. Крепление тросами к потолку, с удлинением — система SPIDER
• Подробное описание смотрите тут.
• SPIDER после установки легко демонтируется, оставляя после себя 3 не больших крепления на потолке и 3 отверстия по 6 мм или фланец. Если нельзя делать даже не больших отверстий в полу
• Тросы должны достаточно сильно прижимать пилон к полу. Для этого, крепления тросов к стенам рекомендуем определять на 1-2 метра ниже верхней опоры пилона (зависит от длины тросов).

Установка:

1. Определяем место установки пилона и отмечаем его на полу
2. По схеме, определяем точки крепления тросов
3. При необходимости, устанавливаем в стены анкерные крепления

1. Отмеряем примерную длину тросов, с учетом проекции и разных высот верхнейго крепления и креплений к стенам (полу, потолку)
2. Заделываем тросы со стороны пилона и надежно фиксируем их к верхней опоре. (без натяжителей, они ставятся к стенам — так будет проще натягивать тросы. Исключения — система SPIDER)
3. Поднимаем пилон, держим его вертикально и отмечаем необходимую длину тросов с учетом натяжителей. Натяжители должны быть максимально раскручены (ослаблены), чтобы потом можно было создать необходимое усилие.
4. Кладем пилон и заделываем отмеченные концы тросов для крепления к стене.
5. После того как все тросы готовы и заделаны по месту — ставим пилон, пристегиваем тросы к креплениям в стенах и протягиваем все натяжители.
6. Пилон должен стоять ровно по уровню! Натяжение ведется до тех пор, пока не будет создан необходимый прижим нижней опоры. При стационарном креплении, тросы можно натягивать значительно слабее. Основной показатель — верхняя опора после установки не должна двигаться в горизонтальной плоскости.
7. В самом конце, когда пилон выставлен — фиксируем нижнюю опору к полу (при необходимости).

Область применения технологии

Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2.1. В большинстве случаев прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

• мастерской;
• летней кухне;
• беседке с мангалом;
• курятнику;
• бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Подключение к счетчику или автомату

Собственно ввод в счетчик выполняется так же, как и при использовании обычного кабеля. Концы проводов зачищаются от изоляции на 25–30 мм, в зависимости от глубины клеммных колодок счетчика, вставляются в отверстия клемм и зажимаются контактными винтами. Следует заметить, что с точки зрения безопасности, а также удобства монтажа, более предпочтителен вариант, когда осуществляется подключение СИП к автомату, установленному перед счетчиком. В клеммы современных автоматических выключателей модульного типа провод можно заводить непосредственно, если выключатель имеет клеммы с креплением «под болт», лучше применить наконечники.

Ломкие основания

Гипсокартонные поверхности, пенобетон и шлакоблоки – материалы очень хрупкие. Закрепить что-либо простым гвоздём или даже дюбелем на них невозможно. Они не будут держаться, сколько ни старайся.

Не подходят для ломких и тонких оснований и «клипсы». Для таких оснований применяются особенные виды крепежей для проводов.

Очень хорошо подходит дюбель «бабочка». Он имеет интересную конструкцию. Гвоздь проходит по всей по толщине основания. Попадая в пустоту часть дюбеля, раскрывается, как зонтик. Крылышки упираются в стенку, и обратно гвоздь уже не вытянешь. Разве что, только вместе с куском стены.
