Для чего нужна кобылка в стропильной системе

Обшивочные материалы кровельных свесов применение софитов

Для обшивки свесов используются такие материалы, как:

  • строганая деревянная доска;
  • деревянная вагонка;
  • оцинкованный стальной лист;
  • алюминиевый лист, покрытый защитным составом;
  • пластиковая вагонка и сайдинг;
  • софиты.

Обшивка доской из хвойных пород дерева является экологически чистым и вентиляционно-доступным вариантом. Толщина доски должна быть в пределах от 17 до 22 мм. Минимальный зазор для установки доски составляет 10-15 мм. Каждую доску обрабатывают водонепроницаемым раствором. Однако, несмотря на обработку, в данной технологии существует большой недостаток: при сильной влажности деревянный материал деформируется, и это ведет к порче свеса.

Деревянную вагонку выбирают из качественного, нетонкого материала. Перед установкой данной вагонки, ее надо месяц хранить на открытом воздухе. Это делают для того, чтобы материал стал такой влажности, как и окружающее пространство. Для вентиляции подкровельного помещения, в случае деревянной вагонки, монтируют вентиляционные решетки.

Обшивку из стальных листов производят материалом, имеющим толщину 0,6-0,8 мм. Также могут применяться перфорированные листы. После установки металлической обшивки ее покрывают краской для предотвращения коррозии.

Алюминиевую обшивку используют из листовых материалов толщиной 6 мм. Лист покрывают защитным слоем и крепят специальными защелками.

Наиболее используемым материалом для подшивки свесов является сайдинг. Сайдинг – это разновидность пластиковой вагонки, только из более прочного материала. Сайдинг бывает виниловый и металлический. Металлический сайдинг считается очень прочным материалом, но также и довольно дорогим. Недостатком металлического сайдинга считается его склонность к коррозии. Виниловый сайдинг – более доступный и популярный материал, однако он недостаточно практичен в эксплуатации.

Вагонка ПВХ – самый недорогой и доступный материал, однако имеет массу недостатков. Вагонка очень быстро теряет привлекательный вид под воздействием солнца и дождей; отсутствие вентиляционных отверстий негативно влияет на проветривание кровли.

Но создание новых технологий не стоит на месте и у потребителей появилась прекрасная альтернатива вагонке и сайдингу – софиты. По конструктивным особенностям софиты – это разновидность сайдинга, однако они наиболее устойчивы к механическим воздействиям и экологически безопасны. Главное достоинство, отличающее софиты от сайдинга, – наличие перфорированных отверстий. Софиты не несут главных конструктивных функций, они представляют собой панель для декорации и привлекательности дома в целом.

Монтаж и качественное устройство софитов играет важную роль, так как некачественный карниз может испортить внешний вид любого строения. Софитные панели бывают двух видов: двойные и тройные. Они, в свою очередь, делятся на такие категории:

  1. Сплошные софиты, без перфорации. Применяются в основном для отделки фронтонных свесов.
  2. Полностью перфорированные софиты. Применяются для крыш из битумной черепицы или фальца, то есть из непрофилированных материалов.
  3. Перфорированные софиты по центру – тройные панели. Идеальный вариант для карнизных и фронтонных свесов, так как обеспечивает хорошую вентиляцию, продлевая тем самым долговечность кровли.

Софиты негорючи, легко режутся и обрабатываются. На сегодняшний день большую популярность получили виниловые софиты, так как они легки, пластичны, долговечны и красиво сочетаются с модным виниловым сайдингом.

Монтаж софитов достаточно прост и удобен. К карнизным и фронтонным свесам крепятся по две планки. Благодаря специальной конструкции, софиты легко и плотно крепятся к планкам и стене дома. Нарезка софитов выполняется согласно длине и ширине кровельных свесов.

Плюсы и минусы применения кобылок

Преимущества:

  1. Упрощается сооружение свесов крыши.
  2. Сокращается расход деревянных строительных материалов.
  3. Ускоряется время строительства.
  4. Хороший свес оберегает отмостку здания от преждевременного разрушения.
  5. Здание приобретает привлекательный вид

Одним из главных недостатков такого карниза большая парусность. При сильном ветре конструкция крыши подвергается большим испытаниям.

Некоторые преимущества применения кобылок проявляются после многолетней эксплуатации дома.

Со временем открытые деревянные части свесов от воздействия атмосферной влаги приходят в негодность. В случае с кобылками их реально заменить даже в выборочном порядке, не особо прибегая к серьёзному демонтажу конструкции крыши.

https://youtube.com/watch?v=VIX7ZJfWuBw

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

  • Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
  • На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
  • Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

  • Каждый из элементов данной системы не должен иметь толщину менее 5 см.
  • Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
  • Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
  • Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
  • Стойки и подкосы располагают максимально симметрично.
  • Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
  • Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
  • Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Завершаем монтаж карниза

Если для строительства были выбраны декоративные кобылки, или даже в обычных с помощью пропиток удалось выявить красивую структуру древесины, то в таком случае работа над организацией консолей может быть закончена. В остальных случаях прибегают к монтажу карнизного короба. Главное, что необходимо помнить, это то, что вся кровля должна “дышать”. То есть должна присутствовать циркуляция воздуха, поступающего от карниза, проходящего через все слои кровли и выходящего наружу. Этот процесс – естественная вентиляция, содержащая каждый элемент кровли в сухом состоянии и продлевающая срок службы конструкции в целом.

Для устройства карнизного короба к каждой кобылке горизонтально крепится еще один элемент – подшивная доска. Конструкция необходима для получения замкнутого контура: кобылка – подшивная доска – участок стены. Далее осуществляется подшивка карниза. Выбирая материалы и монтируя короб, следует помнить не только о том, что качество его исполнения будет влиять на эстетическое восприятие дома в целом, но и о необходимости создания именно “дышащей” кровли. Поэтому карниз, как и другие элементы кровли, нельзя монтировать герметично, не приветствуется использование монтажной пены или силикона.

Карниз – важный элемент крыши. Необходимо учесть все детали, ответственно подходить как к его конструированию, так и к оформлению. Пренебрежение приведенными в статье советами советами неминуемо ведет за собой нарушение микроклимата кровли, ускоренное гниение деревянных конструкций и досрочный выход из строя крыши в целом.

Монтаж стропильной системы

Использование кобылок целесообразно в том случае, если длина бруса для стропил недостаточная.

Дело в том, что крыша не заканчивается достижением стены – стропила должны выходить за ее пределы, представляя собой основания для стрехи. Стреха (свес) – участок крыши,  выходящий за уровень стены.

Стреха выполняет следующие функции:

  • предупреждает попадание осадочных вод под свод крыши;
  • обеспечивает защиту карниза и стены здания от сырости и плесени;
  • препятствует подмыву фундамента дождевыми водами путем отведения ливневых потоков в сторону от цоколя строения;
  • вкупе с выступающим карнизом перенаправляет потоки ветра, предохраняя от срывов кровли.

Свес должен выступать за пределы стены на расстояние 0,5 – 1 м. Лучше всего если стреха будет оборудована фартуком свеса и системой водостока.

Только наличие надежной системы отведения сточных вод наряду с дренажной канализацией может послужить гарантией долговечности строения.

Помимо устройства водоотвода повысить защитные функции крыши может и подшивка низа свеса ветровой доской.

Использование реек для подшивки кровли позволяет закрыть части каркаса от посторонних глаз, но декоративная функция далеко не единственное предназначение обшивки.

Сформированный из реек короб или мостик препятствует задуванию ветра и попаданию дождевых вод в чердачное помещение.

А если его еще и качественно утеплить, то наличие обшивки благотворно скажется на энергоэффективности всего строения. Вместо деревянных реек можно использовать сайдинг или профнастил.

Для монтажа стропильной системы самый оптимальный вариант – это цельное стропило, нога которого располагается от конька до опорного бруса и продолжается на некоторое расстояние за периметр стен.

После установки каркаса крыши выполняется его обрешетка и покрытие кровельными материалами.

В этом случае кровля представляет собой цельную надежную конструкцию. Такой подход обеспечивает прочность крыши.

Особенно это актуально в регионах:

  • с повышенной сейсмической активностью;
  • с обильными снегопадами;
  • на открытых ветрам пространствах.

Видео:

Однако длина бруса, предназначенного для каркаса кровли, не всегда позволяет использовать цельные стропила.

Иногда длины может не хватать, и в этом случае производится удлинение стропил за счет кобылок.

Технология монтажа

Когда для удлинения стропильной ноги используется кобылка, кровля сначала возводится в обычной последовательности. Изменения в технологии монтажа начинаются после установки стропил. Чтобы сформировать карниз из пиломатериалов с сечением 50х100 мм нарезаются бруски, длина которых составляет желаемую ширину свеса плюс 35-50 см, необходимые для крепления элемента. Для фиксации кобылок используются обычные или ершеные гвозди, обеспечивающие оптимальное сцепление между элементами каркаса. Монтаж осуществляется в следующей последовательности:

  1. После завершения установи стропильных ног каркаса по шаблону вырезают необходимое количество кобылок, длина которых позволит сформировать достаточно широкий карниз. Количество кобылок соответствует количеству стропил.
  2. Затем приступают к креплению кобылок крайних стропильных ног. Крепятся они внахлест на 35-50 см, при этом между мини прокладывается небольшой брусок- вставка.
  3. Каждая кобылка фиксируется четырьмя гвоздями, по две с каждой стороны. Концы гвоздей нужно загнуть, чтобы крепление со временем не ослабилось.
  4. Когда первая и последняя кобылка зафиксирована, между ними натягивают шнур, чтобы остальные элементы выравнивать по нему. Однако, этот метод не подходит при большой длине ската, так как шнур будет провисать.
  5. После завершения монтажа кобылок приступают к креплению обрешетки стропильного каркаса. При этом на самих кобылках крепят либо сплошную, либо усиленную обрешетку, чтобы усилить свес кровли.
  6. После завершения кровельных работ снизу карниз кроли зашивают с помощью вагонки, сайдинга или софитов. Эта операция необходима, чтобы защитить карниз от проникновения атмосферной влаги снизу, а также для придания кровле завершенного, аккуратного вида.


Технология крепления кобылок

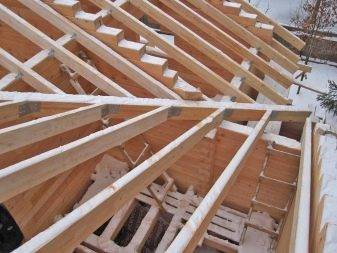

Стропильная система крови с кобылками


Методы зашивки карниза

Что такое кобылка на кровле

Кобылка является элементом, который присутствует на кровельном каркасе. Назначением данного элемента является удлинение стропильной ноги, которая опирается на мауэрлат строения, выполненного из кирпича либо блоков и располагающаяся на верхней обвязке строения из бревен либо бруса.

Если выражаться проще, то кобылка в стропильной системе – это отрезок доски, применяемый в качестве продолжения стропильной системы, в результате чего образуется свес на кровле. Как правило, данный элемент подходит для стропильной системы в тех случаях, когда стропильная нога не имеет необходимого размера, что препятствует образованию свеса.

Для обустройства кобылок на стропильной системе рекомендуется выбирать доски, сечение которых намного меньше, чем у доски, подходящих для стропильной системы. Кроме этого, благодаря такому подходу имеется возможность значительно облегчить осуществление монтажных работ.

Использование данного материала в стропильной системе позволяет существенно облегчить проведение монтажных работ по возведению и дальнейшему ремонту каркаса крыши. Кроме этого, есть возможность существенно уменьшить уровень нагрузки на несущие стены и фундамент.

Обусловлено это следующим:

  • так как длина стропильной ноги будет намного меньше, то не требуется предусматривать вылет за плоскость стен на 40-100 см для дальнейшего обустройства свеса, в результате конструкция получается довольно легкой, короткой и не такой дорогой по стоимости;
  • монтажные работы осуществляются на доски, которые имеют меньшую толщину по сравнению со строительным материалом, подходящим для обустройства стропильной системы, в результате вес конструкции становится намного меньше;
  • при необходимости имеется возможность довольно легко выровнять линию у свеса, а в случае если будет допущена погрешность в строительстве, то достаточно будет заменить этот элемент;
  • если во время эксплуатации опора карнизного свеса начнет гнить, то достаточно будет заменить поврежденный элемент, чем осуществлять ремонтные работы.

Кроме этого стоит учитывать, что кобылки в стропильной системе могут быть применены в процессе строительства в качестве декоративного элемента. При необходимости данному изделию, используемому в стропильной системе, можно придать любую форму, сделать его максимально декоративным.

Внимание! Для лучшего понимания рекомендуется посмотреть, как выглядят кобылки на крыше на фото

Эстетичность внешнего вида

С помощью этого, казалось бы, незначительного конструктивного элемента можно даже изменить форму крыши – обычно стропило и кобылка составляют одну линию, но эту линию крыши можно «переломить».

Нижняя часть крыши также может быть украшена различными способами. Интересно выглядит, к примеру, декоративная резьба.

Даже не украшенные деревянные элементы могут выглядеть привлекательно благодаря цветовой насыщенности и природной текстуре древесины – достичь желаемого эффекта помогут различные антисептические пропитки.

Причем их применение позволяет убить двух зайцев: и эстетичность повысили, и об отсутствии насекомых позаботились.

Из чего состоит?

Устройство стропильной системы, как нетрудно заметить, довольно сложное и даже противоречивое. Каждая часть этой конструкции имеет строго определенную роль. Так, мауэрлат представляет собой длинные бруски из хвойной древесины, причем для работы используется строго смолистое дерево. Такие элементы раскладывают вдоль внешних несущих стенок, присоединяя к основанию анкерами либо стержнями особой конструкции (с резьбой). Эта деталь передает нагрузку от кровли на стену.

Определенное значение для опоры кровли имеет и лежень – это деревянный брусок, заменяющий мауэрлат в отдельных случаях. Лежни кладут на внутренние опорные стены. Они превращаются в основу кровельного треугольника. Благодаря им скаты не расползаются под собственной тяжестью. А также стоит сказать и про стойки – это поставленные по вертикали бруски с квадратным сечением. Они воспринимают давление, которое оказывает вниз коньковый узел, и транслируют его механически на внутреннюю несущую плоскость. Иногда стойки оказываются под стропильными ногами.

Подкосы призваны укрепить всю конструкцию крыши, они связывают в одно целое ноги и лежни. Эта деталь по форме напоминает ромб. Общность, образуемая затяжкой и подкосами, получила название фермы. Кроме них, нужна еще и обрешетка, которая представляет собой тонкие доски, набиваемые под прямым углом к ногам стропил. Она помогает удержать стропильные ноги как единую систему. К обрешетке прикрепляется абсолютно любое покрытие крыши.

Под мягкие материалы обрешетка должна делаться неразрывной, причем наилучшим средством считается фанера. На самом верху располагается конек, который логически и физически завершает кровельный треугольник. Соединение пары противопоставленных ног стропил обеспечивается квадратным деревянным брусом, который предотвращает разрушение крыши в целом. А в самом низу скатной кровли располагается свес, который выводится приблизительно на 0,5 м от периметра. Благодаря ему потоки дождя, уходящие с крыши, не заливают наружные несущие плоскости и не вредят им.

Кобылки используют лишь в той ситуации, когда стропильные ноги не удается выполнить по той длине, которая позволила бы организовать свес. Соединение с досками пониженного сечения эффективно решает эту проблему. Для крепления деревянных элементов стропил чаще всего рекомендуется использовать хомуты, скобы. Применять гвозди нежелательно, потому что проколотое ими дерево через несколько лет становится слабым и непрочным. Поэтому профессионалы если и используют соединения, делаемые непосредственно на стройплощадке, то пускают в ход болты.

Но даже болтовая связка ослабляет строительные конструкции, пусть и сравнительно немного. Крепче всего оказываются соединения при помощи хомутов либо скоб из металла. Максимально повысить качество изделий может только их промышленное получение, поскольку лишь в строго стандартизированных и полностью контролируемых условиях исключены отклонения от норм, ухудшение качества. Собрать стропильную конструкцию из полностью готовых ферм можно очень быстро, никакого риска в ее использовании нет. Другое дело, что требуется как можно точнее собрать информацию о необходимых характеристиках и без искажений передать ее производителю.

Карнизный брус служит для упирания в него распорки, другой конец которой упирается в лобовую доску, при этом капельник не деформируется и его конфигурация не искажается. Ветровые связи – это те элементы стропильной системы, которые переводят нагрузку, создаваемую ветром, с кровли на фундамент. Они не только увеличивают суммарную устойчивость конструкции, но и помогают избежать ее опрокидывания при нестабильности единичных деталей. Крыша сохранит пространственную жесткость даже при весьма сильных ветрах.

Горизонтальными ветровыми связями оказываются такие элементы, как:

  • раскосы;
  • параболические затяжки;
  • комплексы обычных затяжек;
  • фермы, дополненные крестовидной решеткой.

Виды доборных элементов

Доборные элементы играют существенное значение в оборудовании кровли, поэтому ими не стоит пренебрегать. Элементы для водостоков, планки, флюгеры, элементы для задержания снега должны быть установлены для того, чтобы поддержать функциональность кровли.

Таким образом, монтаж односкатной кровли можно произвести своими руками довольно качественно.

Не следует опускать такие показатели, как направление ветра в регионе, количество осадков при расчете проекта конструкции, так как каркас несет основную нагрузку кровли. Кроме того, не следует экономить на комплектующих.

Доборные элементы

Установка стропильных ног

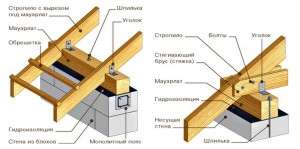

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе. Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.

Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

  1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
  2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
  3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
  4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т.п. Поднятая ферма крепится на мауэрлат.
  5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
  6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
  7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
  8. Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
  9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Типы кровельных опор

Конструкция односкатной крыши основывается на стропильных ногах, упирающихся с одной стороны в фасадную стену, с другой – в заднюю. Фасадная стена должна быть выше задней для обеспечения необходимого угла наклона кровельной системы.

Если расстояние между стенами не превышает 4,5 м, конструкция крыши будет простой: два бруса мауэрлата, зафиксированных на стенах и стропильные ноги, опирающиеся на мауэрлат.

Когда зазор между потолком и крышей не превышает 4,5 м, конструкция может монтироваться без установки дополнительных опор. Если же зазор более 4,5 м, потребуется установить опорные стойки под стропила. В качестве опор могут использоваться доски или брусья.

Существует два способа установки опор:

  1. Установка опор в центре длины стропил.
  2. Установка горизонтального прогона из одного бруса под стропилами, проходящего посередине их длины. Такой вариант позволит минимизировать количество опорных стоек в два раза.

Если ширина здания более 6 м, конструирование стропильной системы будет более сложным. Оптимальное решение в таком случае – проект дома с несущей стеной, которая будет выступать опорой для стоек.

На схеме представлены принципы установки подстропильных ног, стоек и прогонов в зависимости от ширины здания. Если ширина помещения достигает 16 м, между двумя опорными стойками необходимо устанавливать схватку

В случае ширины дома более 12 м, нужно использовать дополнительные подстропильные ноги. Изготовление балок нестандартного размера повлечет повышение финансовых расходов. Избежать этого в некоторых случаях можно при помощи кобылок.

При помощи установки кобылок сращивается длина балок. Такой вариант доступен, если доращивается только недостающая ширина свесов крыши

Кобылки представляют собой отрезы балок аналогичного сечения, соединенные с основными балками и фиксирующиеся двумя накладками по 60 см. Скрепляется такая конструкция болтами или монтажными пластинами.

Односкатная крыша своими руками — чертежи и фото

Односкатная кровля может иметь различное исполнение. В зависимости от угла наклона принято выделять:

1. Плоские. Формируемая плоскость образуется с горизонтом угол не более 5 градусов;

2. Малоуклонные. Их угол с горизонталью находится в интервале 5 – 10 градусов;

3. Крутоуклонные. У таких конструкций скат образует с горизонтальной поверхностью угол более 30 градусов.

Два первых вида предъявляют повышенные требования к процессу устройства. Должна быть качественная изоляция поверхности и предусмотрен отводы воды.

Учитывая, что наклон ската сравнительно небольшой, снег на такой кровле сначала хорошо задерживается, формируя толстый слой, а затем начинает таять снизу. Тепло для этой цели генерирует сам дом.

Функции кобылки в стропильном каркасе

Кобылка – отрезок бруса, с помощью которого увеличивают длину балок, обустраивая карнизный свес. Вот какие задачи решает правильно монтированная деталь:

  • отводит воду от дома, помогая избежать намокания стен и фундамента, чреватого разрушением бетона и других материалов, появлением плесени и грибка;
  • увеличивает срок использования ограждающих изделий;
  • деталь видна невооруженным глазом, большой выбор детали делает ее незаменимым декоративным элементом, который придает дому завершенный вид.

Владельцы частных домов уверены, что карниз нужно строить всегда, вот только устройство с кобылкой некоторые обходят стороной. Еще один способ возвести эффективную в функционале конструкцию – задействовать в работе стропила длины, достаточной для установки подвесного приспособления. Именно возможность монтировать брус большей длины решает дальнейший этап монтажа. Исчерпывающим аргументом в споре, какое стропило лучше – сборное или единое, цельное, становится мнение профессионалов. Установленная деталь в стропильной конструкции упрощает врубку бруса в мауэрлат.

Виды стропильных систем для мансарды

Стропильные системы для мансарды схожи с кровельными, ведь в обоих случаях речь идет о создании каркаса под кровлю.

Какой бывает стропильная система для мансардной крыши:

  • Двускатная классическая образована двумя скатами под углом 30-60°. Способ обустройства у нее такой же, как у двускатной крыши. Предпочтение отдают тем схемам, в которых отсутствует большое количество внутренних опорных деталей, занимающих пространство.
  • Ломаная двускатная мансардная крыша более выгодна для обустройства эксплуатируемой мансарды, но и более сложная для строительства. Стропила в данном случае состоят из 2 частей: боковые и коньковые. Конструкцию составляют опорные балки, стойки, опорные прогоны и сами стропильные ноги.
  • Вальмовая крыша мансарды приобретает дополнительные наклонные грани, что расширяет и гармонизирует внутренне пространство. Она отличается от ломаной только заменой фронтона на скаты. В остальном обустройство остается прежним.
  • Полувальмовая система стропил срезает только верхнюю часть скатов.
  • Для зданий круглой или многоугольной формы подойдет купольная система стропил мансарды. Такая встречается крайне редко и состоит из комплекса распорок, стропильных ног и подкосов.

Существуют и другие виды систем стропил для устройства мансарды, их проектируют для каждого дома персонально. Создать схему можно самостоятельно, опираясь на представленную в статье информацию: принципы конструирования распространяются на все виды конструкций без исключения. В каждом случае необходимо рассчитать поступающую нагрузку и правильно рассредоточить ее со слабых мест.

Функции карниза кровли

Карниз представляет собой нижнюю часть ската крыши, которая находится за пределами плоскости стены. Каркасом карниза являются стропильные ноги или их продолжение (кобылки), снизу пространство между краем крыши и стеной можно зашить досками, обычным сайдингом или специальными софитами ради эстетики и для того, чтобы защитить пространство под крышей от проникновения птиц.

Обязательно почитайте: Усиление стропильных конструкций: как сделать укрепление

В список функций карниза входит

  1. Защита стеновых конструкций и их отделки от попадания влаги во время дождей, снегопадов, оттепелей. Внешний вид стен дольше сохраняет привлекательный вид, конструктивные элементы из дерева не отсыревают и не портятся.
  2. Защита отмостки от стекающей с крыши воды. Это предотвращает проникновение влаги к фундаменту, продлевает срок службы отмостки.
  3. Предотвращение проникновения влаги внутрь каркаса крыши – подшивка карниза защищает стропильную систему от попадания брызг воды во время косых дождей с порывистым ветром.
  4. Защита окон от прямых солнечных лучей. Это позволяет в летние жаркие дни поддерживать в помещениях комфортные условия проживания.
  5. Эстетическое завершение кровельной конструкции. Подшивка карниза скрывает «изнанку» стропильной системы, добавляет привлекательности дому.


Подшивка карнизы крыши софитами

Кобылки изготавливают из доски сечением 30×100 или 30×150 мм. Древесина должна быть высушенной, не иметь повреждений, гнили, сучков. Перед монтажом нарезанные в размер элементы обрабатывают средствами огнебиозащиты. Длина кобылки рассчитывается следующим образом: к запроектированной ширине свеса кровли прибавляют 50 см на крепление элемента к стропильной ноге.
