Какие размеры ФБС блоков бывают? Таблица и Виды +Гост — монтаж фундамента частного дома: пошаговая инструкция – Обзор

Пошаговая инструкция строительства сборного фундамента из готовых ФБС

Рассмотрим, как сделать фундамент из блоков ФБС, как правильно класть блоки и пошаговую инструкцию этих работ.

Шаг 1

Для дома из блоков проводят расчет нужного их количества. Он ведется одним из вариантов:

  1. По требуемой длине прямолинейных участков. Длину участка делят на длину самого длинного блока и округляют до меньшего целого числа. Оставшуюся часть дополняют доборными ФБС меньшей длины.
  2. По общему объему сборного фундамента. Рассчитывают и суммируют, объем всех прямолинейных участков и делят сумму на объем стандартного ФБС.

Результат округляют до ближайшего целого числа. Остаток выводят в виде промежутков между стандартными блоками, которые заполняют или доборными ФБС, или частями, отколотыми от одного из них.

Оба способа дают погрешность, которую компенсируют заполнением зазоров бетонным раствором.

Шаг 2

Земляные работы при строительстве фундамента из блоков ФБС своими руками.

Варианты:

  1. Дом без подвала. Роется траншея шириной на 200–300 мм больше толщины фундаментной стены. Ее дно выравнивается.
  2. Дом с подвалом. Вариантов два:
  • роется котлован под весь подвал и в нем из ФБС строится коробка подвала;
  • роются траншеи для раскладки фундаментных блоков и в них монтируются блоки, при этом требуется малый объем земляных работ. Траншея – на толщину блочной фундаментной стены и на дополнительный зазор, необходимый для опускания краном или манипулятором.

Шаг 3

На дно траншеи засыпается слоями песчано-гравийная подушка.

Ее укладывают под блоки ФБС на прочных тяжелых грунтах, выдерживающих большую нагрузку. Толщина рассчитывается при проектировании. Без проекта ее можно сделать толщиной 150 – 250 мм после смачивания и трамбовки или вибрирования.

На слабых грунтах в верхний слой песчаной подушки добавляют щебень крупностью 10–20 мм. Толщина слоя щебня должна быть по проекту, обычно не менее 200 мм. Щебень сверху засыпается песком и трамбуется вместе с ним.

Строительство фундамента из блоков ФБС в обводненных грунтах требует:

  • дренажного стока, который делается, например, в песчано-гравийной подушке;
  • или прокладки дренажных трубопроводов по периметру фундамента.

Шаг 4

Монтаж фундамента из ФБС или их раскладка в траншее.

Если железобетонная блочная «подушка» из блоков ФЛ не используется, то ФБС раскладываются начиная с углов здания. Обычно для этого используется подъемный кран соответствующей грузоподъемности. Зазоры заполняют цементно-песчаным раствором (ЦПР). Промежутки большой ширины могут заполняться доборными блоками или бетонным раствором.

Как класть блоки ФЛ на фундамент?

  • При использовании железобетонных ФЛ их укладывают первым рядом на щебне — песчанной подушке.
  • Укладку фундаментных ФБС ведут вторым и последующими рядами. Пример такой кладки – кирпичная кладка в «шахматном порядке» с перехлестом на половину длины. Как класть первые блоки? Монтаж фундаментных блоков начинается на углах. Заполнение ряда ведется от углов к его середине.
  • Установка производится на ЦПР.

Шаг 5

  • Верхний ряд «накрывают» монолитным железобетонным поясом. Его толщина, вид и качественные характеристики бетона, вид арматуры (стальная или композитная) и степень армирования определяется проектом фундамента.
  • Для обеспечения прочности на изгиб в вертикальной плоскости пояс нужно армировать. Армирование готовят в виде вязаного каркаса, который укладывают в подготовленную опалубку. При укладке требуется соблюдение зазоров в 30 – 60 мм между крайними прутьями каркаса и плоскостью опалубки. После заливки бетонного раствора в этих зазорах будет образован защитный слой бетона.
  • Для использования бетонного раствора в морозные дни в него нужно вводить противоморозные добавки, нагревать воду и пр. Залитый фундамент нужно укрывать от промерзания или греть электроэнергией до набора сдаточной прочности конструкции.
  • При укладке бетона в фундамент своими руками верхний слой монолитного пояса должен выравниваться по уровню.

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

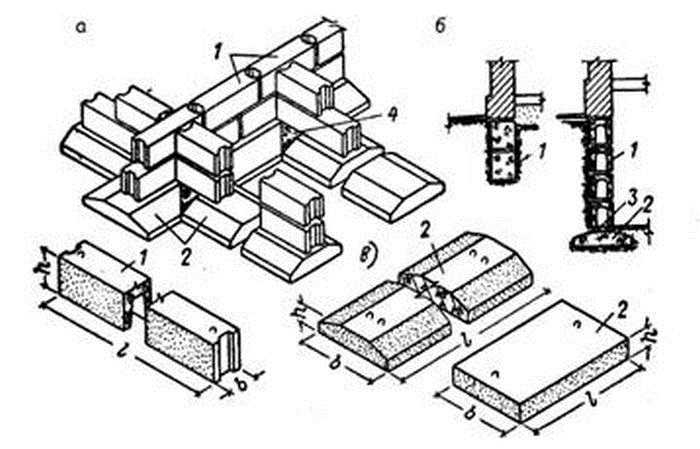

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

  • на 1 часть цемента М300 берут 2,5 части песка;
  • на 1 часть цемента М400 песка идет уже 3 части;
  • при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем  постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Область их применения

  1. Возведение фундамента. Это проистекает прямо из названия – сами по себе блоки создавались исключительно для того, чтобы стать опорой для дома.
  2. Возведение простых зданий. Фундаментные блоки хороши для того, чтобы в кратчайшие сроки построить амбар или промышленный корпус. Они не пропускают влагу, не требуют дополнительного ухода и их очень просто использовать на этапе строительства. Конечно, эстетические качества постройки будут не слишком высоки, но всегда можно покрасить её в веселенький рыжий цвет.
  3. Возведение заборов. Подойдет для строгих режимных объектов или для тех, кто больше всего ценит собственную приватность. Такой забор, также, как и здания, не будет очень эстетичен, зато крайне практичен – легко построить, трудно разрушить, никаких дырок и, при наличии фантазии (или колючей проволоки) большие трудности с перелезанием.
  4. Обшивка подвальных стен. В подвале, стены которого сделаны из фундаментных блоков, всегда будет прохладно и никогда – мокро. В таком сухом холодном месте можно прекрасно хранить любые соленья.

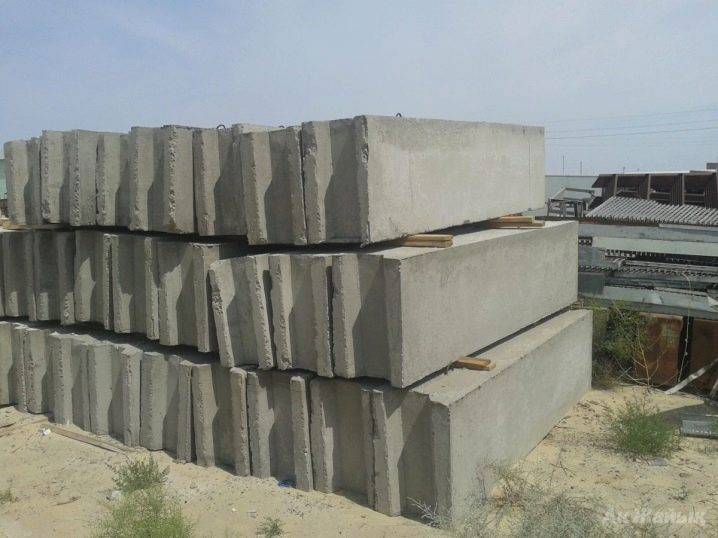

Виды ФБС блоков для фундамента

Задача ФБС блоков выдерживать огромные нагрузки, удерживая на себе вес всего здания. Выбирая фундаментные блоки, следует учитывать их способности к пожаростойкости, водонепроницаемости и морозостойкости.

Согласно с ГОСТ 13579-78 фундаментные блоки подразделяются на три вида – ФБС, ФБВ и ФБП. Изготавливают их из силикатного, керамзитобетона или из тяжелого бетона.

ФБС – полнотелые изделия из бетона, самые прочные в сравнении с другими видами. Именно этот тип применяют для постройки фундамента дома, подвалов или технических подполий. Изготавливают в виде параллелепипеда, металл используется только для специальных петель, предназначенных для монтажа блоков.

Блоки вида ФБВ наименее распространенные и их следует заранее заказывать у производителя. От блоков ФБС отличаются наличием продольного выреза предусмотренного под коммуникации.

Марка ФБП – пустотный фундаментный блок. У них одна стандартная длина 2,4 м, но по высоте и ширине могут отличаться. Облегченные блоки изготавливаются оставляя вертикально-замкнутые или горизонтальные пустоты.

По технологии блоки ФБС уплотняют с помощью вибрации, стандартные опоки должны обеспечивать одинаковые размеры всех изделий и гладкую поверхность. Если технология нарушена, невозможно будет ровно уложить все блоки, появятся щели, скосы, что значительно уменьшит качества фундамента к гидро- и теплоизоляции.

Кроме ГОСТовских, различают ещё несколько маркировок. Для справки, приведём краткий список конструкций элементов нулевого цикла:

  • Ф – это железобетонная или бетонная конструкция для из утяжелённого бетона, предназначенная для колонн, как правило, стаканного типа;
  • ФЛ – так же, железобетон из тяжёлого бетона, предназначается под устройство ленточного фундамента;
  • БФ – железобетонный ленточный элемент из тяжёлого бетона, используется при возведении внутренних и наружных стен здания для промышленных и сельхоз нужд;
  • ФР – железобетон из утяжелённого бетона для трёхшарнирных рам.

Попытаемся теперь разобраться, какой бетон чаще всего используется. Ленточные фундаменты – это, в первую очередь, строительные конструкции, которые работают преимущественно по сжатию (за исключением фундаментных подушек). Поэтому, необходимости применения высоких марок и классов бетона практически нет. Обратимся к ГОСТу 13579-78: максимальным классом прочности на сжатие будет В15 или же бетон с маркировкой М-200. Минимальным классом для керамзитбетонной продукции или тяжёлого бетона считаем В3,5 или маркировки М-50. И минимальным классом для изделий из силикатного бетона – В12,5 или марки М-150.

В большинстве случаев, для фундамента выбирается утяжелённый цементный бетон В7,5 для блоков видов ФБВ и ФБС. Для более слабых ФБП необходим куда более прочный материал типа В12,5.

Чтобы знать какой размер фундаментных блоков вам необходим для строительства, необходимо заранее начертить схему, чертеж, где будут подробно указаны расположения всех блоков.

Маркировка фундаментных блоков

Рассмотрим маркировку фундаментных блоков. Последующие цифры после первых букв означают длину, ширину и высоту блока. Учитывайте, что параметры обычно завышены на 20 мм.

В зависимости от марки бетона вес блока может меняться.

Блоки из тяжелого бетона с армированием, называются фундаментными подушками, сокращенно ФЛ. Их используют при постройке ленточных фундаментов, для жилых высотных зданий. В связи с большой нагрузкой, выдерживаемой блоками ФЛ, при изготовлении к ним выдвигаются высокие требования точности размеров и качества материала. Железобетонные фундаментные блоки способны выдерживаться сейсмическую активность в 9 балов, имеют высокую устойчивость к температурным колебаниям и коррозии.

Выбор фундаментных блоков для строительства

Вид фундаментных блоков выбирается в зависимости от следующих параметров:

  • грунт и его устойчивость;
  • площадь фундамента;
  • материал, используемый для кладки и стен здания;
  • габариты и вес постройки;
  • толщина стен и их длина.

Обычно на длину одной стены рассчитывают 4-5 блоков ФБС. Для влажных и глинистых грунтов выбирается крупногабаритные фундаментные блоки ФБС, а для сухих, где закладка выполняется на глубине 60-70 см, применяют средние ФБС.

Для строительства небольших домиков, дач, баней, коттеджей используют фундаментные блоки по размеру 40х20х20 мм. Их можно укладывать вручную, без использования спец техники. Благодаря удобным размерам фундаментный блок 20х20х40 используют не только при укладке фундамента, но и при возведении стен здания.

Преимущества ФБС-блоков

Бетонные блоки уже армированы и хорошо переносят воздействия окружающей среды

ФБС-блоки у профессиональных строителей довольно популярны. Это можно объяснить довольно большим списком преимуществ этого материала. Давайте рассмотрим их более подробно:

  1. Высокий показатель морозостойкости.
  2. Большое разнообразие выпускаемой продукции.
  3. Невысокая цена изделия.
  4. Невосприимчивость блока к влиянию окружающей среды.

При создании блоков производители стараются учитывать все возможные варианты использования. Поэтому в процессе изготовления в бетон добавляют особые компоненты, которые обеспечивают дополнительную устойчивость к влаге или морозу.

Разные размеры конструкций позволяют подобрать блоки под любой размер фундамента

Нередко ФБС-блоки производят для определенных условий, поэтому они могут иметь разные размеры, конфигурацию и состав компонентов. Благодаря этому, каждый покупатель сможет подобрать материал под свои собственные нужды.

С использованием ФБС-блоков процедура возведения не отнимет много времени, а ее выполнение будет гораздо легче. Также блоки практически невосприимчивы к агрессивным средам, поэтому их довольно часто используют при постройке домов в грунтах с высоким показателем кислотности.

Обзор производителей

Любой бетонный завод в России имеет линию по производству ФБС. К сожалению, не все они выпускают качественную продукцию. Кто-то нарушает технологию, где-то добавляют в раствор бетон разных марок, списанный с других строительных объектов.

При выборе нужно исходить из предназначения планируемой постройки. Если это технические небольшие по размерам строения, то можно сэкономить, купив дешевый блок. Но в случае с капитальной постройкой, тем более жилой, следует обратиться к надежным поставщикам, специализирующимся на выпуске ФБС.

Среди отечественных заводов можно выделить несколько.

ОАО «Завод промышленных строительных деталей». Производство располагается в городе Сургуте и является одним из крупнейших в России. Железобетонные изделия подвергаются жесткому контролю качества. Лаборатория, занимающаяся улучшением качественных характеристик, аккредитована Госстроем РФ. Все выпускаемые изделия сертифицированы.

Основными видами продукции являются:

  • дорожные плиты;

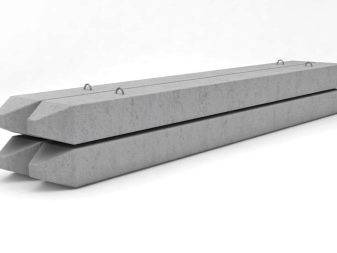

  • сваи нескольких видов;
  • колодезные кольца;
  • фундаментные блоки.

ООО ТК «Вира» в Санкт-Петербурге выпускает более 400 видов бетонных готовых изделий. Фирма выпускает строительную продукцию, способную обеспечить любые типы строительства с нуля. Постоянными клиентами компании являются отечественные предприятия Ленинградской области и всего Северо-Западного региона РФ. Налажены партнерские контакты с поставщиками ближнего и дальнего зарубежья.

Развитая логистическая сеть позволяет фирме регулировать цены, предлагая выгодные условия постоянным клиентам. Кроме того, завод осуществляет консультирование по выбору, эксплуатации и производит необходимые расчеты расходных материалов.

Основная продукция:

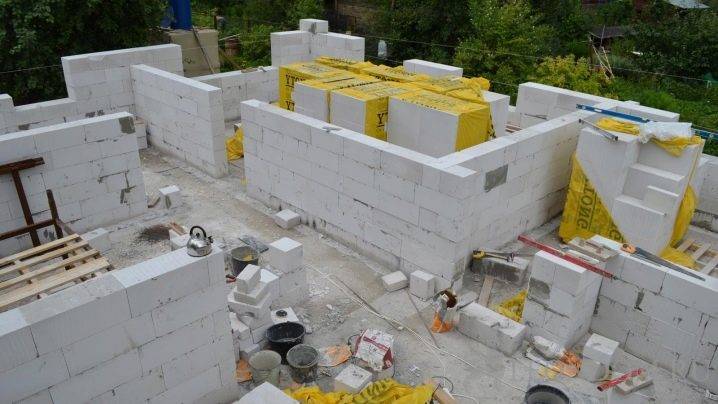

  • газобетонные блоки;
  • керамический кирпич;
  • кровельные материалы;
  • натуральный камень;
  • сайдинг;
  • гибкий камень;
  • железобетонные изделия, в том числе фундаментные блоки.

Фирма предлагает сплошные фундаментные блоки для возведения фундаментов ленточного типа. Габаритные параметры разнообразны: от 2400 х 500 х 600 до 380 х 190 х 190 мм. Для их изготовления используются тяжелые марки бетона.

ООО «Мастер» – молодая быстроразвивающаяся фирма из Воскресенска. Компания выпускает большой спектр продукции для строительного сегмента, в том числе фундаментные блоки.

  • Крупногабаритные ФБС длиной 2400 и высотой 600 мм. Ширина варьируется от 300 до 600 мм с шагом равным 100.
  • ФБС для стен и подвалов, для которых высота остается неизменной 600 мм, предложенные варианты длины 2400, 2200, 900, 800, 500 мм, модификации по ширине аналогичны крупногабаритным изделиям.
  • Плиты для ленточных фундаментов представлены огромным перечнем изделий.
  • Фундаментные балки, отличающиеся от блоков существенной длиной до 6000 мм.

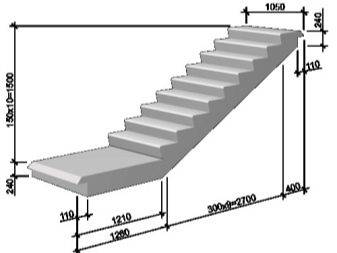

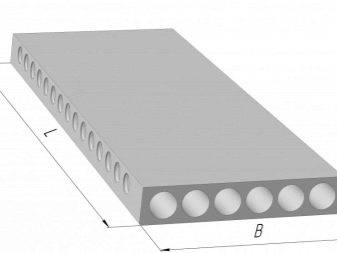

А также фирма выпускает плиты перекрытий, лестничные марши, железобетонные сваи, столбы электропередач, колонны, опоры, ограждения и многое другое.

ООО «Алексинский керамзитовый завод». Завод находится на территории Тульской области и ведет свою работу с 1985 года. Основным видом деятельности является производство керамзита и изделий, выполненных из него, в том числе стеновые фундаментные блоки.

Фундаментные керамзитобетонные блоки имеют следующие технические характеристики:

  • марка прочности бетона – тяжелый;
  • плотность 2100-2300 кг на метр в кубе;
  • прочность согласно ГОСТу М150-М200;
  • наполнитель – песчано-гравийная смесь;
  • габариты 390 х 190 х 188 мм;
  • масса в пределах 27-29 килограмм;
  • не проводит ток;
  • отсутствие радиоактивности подтверждено сертификатом;
  • водопоглощение до 7%.

ООО «Златоустовский завод», расположенный в Челябинской области, выпускает широкую линейку стандартных строительных материалов. Кроме того, принимает индивидуальные заказы.

Качество продукции осуществляет собственная аккредитованная лаборатория. Использование высокотехнологичного оборудования и собственных разработок в области технологий позволяют компании улучшать качественные характеристики выпускаемых изделий.

Развитая логистическая сеть позволяет предлагать постоянным клиентам выгодные условия.

Среди большого количества предлагаемых изделий есть фундаментные блоки как крупногабаритные длиной 2400 мм, так и малогабаритные длиной 600 мм.

Размеры фундаментного блока ФЛ, маркировка

Согласно государственному стандарту 13580 85, ФЛ плиты имеют специальную маркировку, в которой отражаются их основные параметры. Например, это размер, бетон из которого изготовлен блок, наименование .

Теперь рассмотрим по порядку, что означает каждая из цифр и букв в маркировке ФЛ изделия. Допустим, имеется бетонная подушка с маркировкой ФЛ10.24-2.

Буквы ФЛ означают, что это блок фундамента ленточный. Далее идет значение его ширины и длины в дециметрах, т. е. представленная маркировка означает, что изделие имеет ширину 10 дециметров (или 1 метр) и длину 24 дециметра (2 метра 40 сантиметров).

Далее идет цифра 2 — она означает к какой группе по максимальной несущей способности относится изделие. Всего групп четыре:

  • Первая группа — до 1,5 кгс/см2;
  • Вторая — до 2,5 кгс/см2;
  • Третья — до 3,5 кгс/см2;
  • Четвертая — до 4,5 кгс/см2.
  • «П» — пониженная проницаемость;
  • «Н» — нормальная;
  • «О» — обозначает изделие с особо низкой проницаемостью.

Рассмотрев подробнее маркировку изделия можно понять, что в ней зашифрована только полезная информация, которая позволяет определить характеристики материала даже при условии отсутствия на него документации.

ФЛ (фундаментная подушка) размеры гост

МаркаРазмеры, ммМасса, тРасход бетона, м3
LBH
ФЛ6-24…24006003000.930.37
ФЛ6-12…12006003000.450.18
ФЛ8-24…23808003001.150.46
ФЛ8-12…11808003000.550.22
ФЛ10-30-…298010003001.750.69
ФЛ10-24-…238010003001.380.55
ФЛ10-12-…118010003000.650.26
ФЛ10-8-…78010003000.420.17
ФЛ12-30-…298012003002.050.82
ФЛ12-24-…238012003001.630.65
ФЛ12-12-…118012003000.780.31
ФЛ12-8-…78012003000.50.2
ФЛ14-30-…298014003002.40.96
ФЛ14-24-…238014003001.90.76
ФЛ14-12-…118014003000,0,910.36
ФЛ14-8-…78014003000.580.23
ФЛ16-30-…298016003002.711.09
ФЛ16-24-…238016003002.150.86
ФЛ16-12-…118016003001.030.41
ФЛ16-8-…78016003000.650.26
ФЛ20-30-…298020005005.12.04
ФЛ20-24-…238020005004.051.62
ФЛ20-12-…118020005001.950.78
ФЛ20-8-…80020005001.250.5
ФЛ24-30-…238024005005.982.39
ФЛ24.24-…238024005004.751.9
ФЛ24.12-…118024005002.30.91
ФЛ24.8-…78024005001.450.58
ФЛ28.24-…238028005005.92.36
ФЛ28.12-…118028005002.821.13
ФЛ828-8…78028005001.80.72
ФЛ32.12-…118032005003.231.29
ФЛ32.8-…78032005002.050.82

Монтаж ленточного фундамента из блоков

Первый ряд блоков, в том числе плиты ФЛ, устанавливают непосредственно на песчаную подушку. Их ориентируют по отдельным высотным и пространственным отметкам, расположенным на дне котлована. Предварительно на подушке можно расчертить места расположения вертикальных швов для каждого элемента. Многие мастера по углам фундамента устраивают ограничительный борт из доски, к которому приставляются угловые блоки.

Блоки в углах и расположенные на примыкании несущих стен являются маячными, они устанавливаются в первую очередь. Правильность установки первых блоков проверяют с помощью отвеса, натянутого от шнура обноски. Между угловыми блоками, по верхней наружной грани, натягивают контрольный шнур — «причалку». По нему укладывают промежуточные бетонные элементы ряда. Такой порядок установки применяется для каждого ряда.

Далее бетонной смесью заделывают вертикальные швы между блоками. Для укладки одного стандартного блока ФБС потребуется около 10–12 литров бетонной смеси. Бетон в шве необходимо обязательно проштыковать — уплотнить отрезком арматуры.

Монтажные петли, расположенные на поверхности (бывают и утопленные в нишах), загибают кувалдой, или обрезают болгаркой.

Второй и последующие ряды устанавливаются на растворную постель. Монтажники, находящиеся в котловане, принимают раствор и лопатами разравнивают его на уже уложенных блоках, слоем в 20–30 мм (на элемент длиной 2380 мм идёт около 50 литров смеси). Подвижность раствора не должна превышать 5–7 см. Постель устраивается под каждый фундаментный элемент отдельно, с небольшим запасом — полосу раствора делают отступающей на 40–50 мм от торца блока. Раствор постоянно нужен свежий, его запрещено «освежать» водой или применять такой, который начал схватываться.

Такелажник выбирает блок согласно порядовой схемы и проверяет его геометрические размеры, осматривает монтажные петли. Далее он даёт сигнал машинисту крана подать стропы. После закрепления крюков в петлях тросы натягивают, проводится контроль качества строповки. Потом блок поднимается на высоту 50–70 см от земли, рабочий длинным скребком очищает нижнюю плоскость элемента фундамента от грязи, наледи, наплывов бетона, отходит на 4–5 метра и разрешает переместить изделие в рабочую зону.

Монтажники принимают фундаментный блок на высоте примерно в 30 см от точки укладки. Они, если нужно, поворачивают его и отдают команду опустить изделие. На высоте в 10 см от опорной плоскости блок выравнивают с помощью ломов, нижняя часть изделия ориентируется по кромке нижнего ряда, а верхняя грань выставляется по шнуру причалки.

Далее крановщик полностью опускает блок (стропы ослабляются), правильность его установки проверяют по отвесу, длинному реечному уровню и шнуру. Если всё нормально, крюки строп снимаются с петель, стрела уводится. Граничными отклонениями по осевой линии (причалка) считается 10 мм, перепад высоты верхней плоскости уложенного блока не должен превышать 5 мм. Если обнаружены проблемы с уровнями, то элемент фундамента демонтируется, растворная постель меняется.

Категорически запрещается с целью выравнивания подкладывать между блоками щебень, куски кирпича, отрезки арматуры и другие предметы. Для незначительного выравнивания в проектное положение допускается, при натянутых стропах, применение деревянных клиньев, которые подлежат удалению.

Считается, что блоки всех наружных стен, расположенные в грунте, должны равняться по внутренней стене, а находящиеся выше — по наружной стороне. Однако более логичным будет все монтажные работы производить по внешним граням, что позволит получить хорошую плоскость под гидроизоляцию.

Смесь, выступающая из швов, срезается кельмами, все стыки после монтажа блоков тщательно заделываются раствором заподлицо — расшиваются. Если есть необходимость заполнить недобор между блоками или, например, закрыть искусственный проём для прохода коммуникаций, следует установить опалубку и залить участок бетоном.

Каким требованиям они должны отвечать для ленточного фундамента

Фундаментные блоки производятся в соответствии с техническими условиями и нормативами ГОСТ.

По форме блоки разделяются на:

  • Целые. Представляют собой базовые брикеты со стандартными размерами.
  • Доборные. Используются для заполнения участков ленты, где нельзя разместить целый блок.

По высоте существует два варианта:

  • 380 мм.
  • 580 мм.

На практике их величину округляют и называют соответственно 30 и 60 см.

По ширине:

  • 300 мм.
  • 400 мм.
  • 500 мм.
  • 600 мм.

Длина блоков составляет:

  • 880 мм.
  • 1180 мм.
  • 2380 мм.

Кроме размеров, блоки ФБС различаются по материалу:

  • Керамзитобетон или силикатный бетон с минимальной плотностью 1800 кг/м3.
  • Высокопрочный легкий бетон В100.
  • Высокопрочный тяжелый бетон марок М200-М500.

В состав материала входят также пластификаторы, уменьшающие хрупкость бетона, и арматура из высокопрочной стали А1 или А111. Присутствуют добавки, увеличивающие морозостойкость бетона.

ОБРАТИТЕ ВНИМАНИЕ!
Существует еще один тип фундаментных блоков — мелкоформатный брикет с размерами 40:20:20 см (длина:ширина:высота). Он позволяет работать без участия подъемной техники, но из-за большого количества стыков не способен образовать ленту достаточной жесткости и прочности, поэтому используется реже.

Технические характеристики ФБС

Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:

  • более В7.5 – бетон М100;
  • не ниже В12.5 – М150;
  • тяжелые бетоны – В3.5 (М50) – В15 (М200).

Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.

При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:

  • «Т» – тяжелый;
  • «П» – керамзитовый (с пористым основанием);
  • «С» – силикатный.

Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.

Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.

При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.

Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.

На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.

Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.

На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
