Установка сплит-системы (кондиционера) своими руками

1 Принцип работы агрегата

Все модели сплит-систем, представленные в продаже, построены и функционируют по одному принципу. Они состоят из компрессорного и испарительного блока. Для их соединения применяют специальные трубки. Монтаж внешнего блока осуществляется снаружи стены.

Устройство агрегата

Внутри помещения устанавливается испаритель. Более производительные и дорогие модели оснащаются несколькими внутренними блоками с общим компрессором.

Принцип функционирования кондиционера дома:

  1. 1. Через сопло, диаметр которого соответствует отводящим трубкам, подается хладагент (фреон) под высоким давлением.
  2. 2. Он направляется во внутреннюю часть испарителя, где постепенно расширяется, а по истечению некоторого времени и вовсе закипает. Образованный пар активно абсорбирует тепло.
  3. 3. В процессе поглощения непременно выделяется конденсат в виде воды, оседающий на поверхности радиатора.
  4. 4. Влага переводится в резервуар, а затем отводится за стены дома.

Если установка кондиционера выполнена профессионально и правильно, компрессор будет постоянно откачивать пары фреона из внутренней камеры, параллельно происходит повышение внутреннего давления. Как следствие, нагревается хладагент, что способствует его преобразованию в плотный туман.

Хладагент перенаправляется в конденсационную камеру, где и охлаждается интегрированным вентилятором, трансформируясь в жидкость. В таком состоянии он направляется в испаритель (через сопло) и все замыкается по кругу.

К поломке климатического агрегата может привести даже обычная пыль. Влажная уборка не только необходима, но и предписана, причём основательная, регулярная и тщательная. В помещении категорически запрещено ставить на сам блок какие-либо изделия, предметы. Накрывать его скатертью также нельзя.

Схема работы

Установка кондиционера своими руками в обязательном порядке предполагает герметизацию всех соединительных элементов и стыков, что позволит нивелировать вероятность испарения хладагента. Специалисты рекомендуют размещать наружный блок таким образом, чтобы он по уровню находился ниже внутреннего. Стандартный монтаж кондиционера предполагает расположение наружного блока в прохладном месте, в тени.

Рекомендуем к просмотру наглядное видео по работе кондиционера.

https://youtube.com/watch?v=xK3_QhbdE2g

Как подключить электропитание

Для внутреннего блока прокладывается проводка с сечением минимум 1,5 кв. мм. Непременно должен присутствовать автомат отключения. На вводе есть щиток, к нему и подключают проводку после завершения ее прокладки по стене. Нулевым проводим становится тот, что имеет желтый цвет и зеленую полосу. Чтобы выявить фазу и нуль, необходимо воспользоваться индикатором.

А дальше к клеммам каждого из блоков подводятся многожильные провода, пропущенные сквозь стену. Наименования клемм непременно должны быть такими же, что и провода. В инструкции всегда четко расписывается схема подключения.

Стандартная комплектация

После приобретения кондиционера потребитель получает:

  • 2 блока – внутренний и наружный;
  • Фильтры;
  • Дистанционный пульт управления (батарейки в комплект не входят);
  • Медную трубку (наличие такой детали зависит от производителя, так как не все включают ее в набор);
  • Дренажная помпа (в дорогих моделях);
  • Гарантийный талон и техпаспорт.

Отсутствие необходимых для монтажа сплит системы элементов объясняется тем, что условия для установки различны и значительно отличаются. Невозможно предусмотреть длину кабеля, дренажной трубы, всей трассы, а также место установки и способ крепления.

Некоторые фирмы дополнительно комплектуют системы устройствами для работы в зимнее время. Это:

  1. Нагреватель для масла. Он не дает жидкости загустеть и тем самым обеспечивает надежную смазку мотора. В противном случае масло не будет поступать в компрессор и он будет работать «всухую». Такая ситуация приводит к быстрому износу сплит систем, снижению эффективности работы оборудования.
  2.  Нагреватель для дренажной трубки. Он подогревает конденсат, не давая ему замерзнуть и перекрыть шланг.
  3. Регулирующее устройство для контроля над давлением  конденсата. С его помощью контролируется работа вентилятора и наружный блок не покрывается коркой льда.

Зимний комплект покупают, если планируется использование оборудования круглый год.

Установка внутреннего блока сплит-системы:

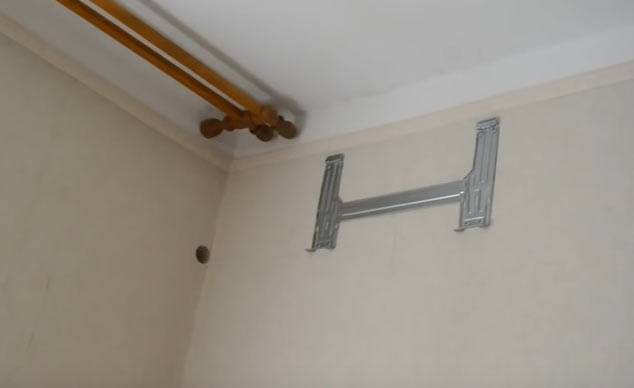

Внутренний блок кондиционера устанавливается на соответствующую перфорированную монтажную (фиксационную) пластину, предназначенную для удержания аппаратуры в надёжном статичном положении. Компания-производитель обязана предоставить соответствующую фиксационную плиту вместе с самим кондиционным устройством.

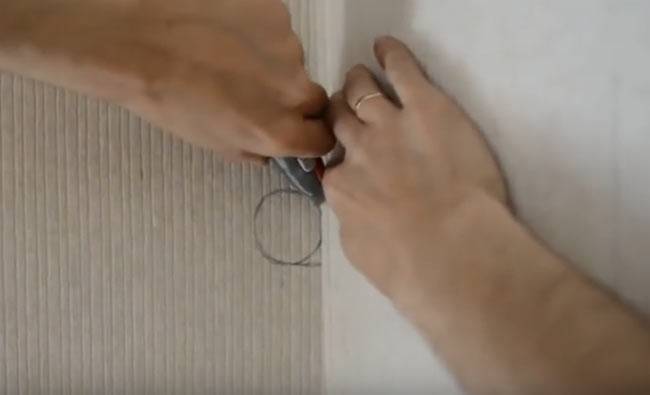

Расставление отметок

Для стабильной работы кондиционера важно зафиксировать пластинку в точности так, как это требуется по изначальному инженерному расчёту. Поэтому, чтобы самостоятельно определить строгую горизонталь, необходимо использовать строительный уровень

Если же расчёт будет проведёт неверно, а внутренний блок будет установлен неправильно, то накапливающийся в нём конденсат не будет выходить в трубу, а будет стекать прямиком на пол, поэтому следует очень серьёзно отнестись к процедуре крепления внутреннего блока к монтажной пластине, и желательно попрактиковаться перед этим.

Монтажную пластину прижмите к стене и отмерьте от неё нужное вам расстояние (в соответствии с указанными выше минимумами) к потолку и стенкам, и расставьте фломастером отметины на местах, где должны быть просверлены отверстия.

Бурение отверстий в стене

После того, как вы расставите всю соответствующую разметку для отверстий – её, соответственно, потребуется реализовать. Отмеченные места необходимо пробуравить перфоратором. При этом, минимальный диаметр пробуравленного отверстия должен составлять 5 сантиметров, т.к. это минимальное открытое отверстие, в которое способна свободно пройти магистраль.

Данный метод, кроме того, отлично работает при потребности провести магистраль сквозь бетонированную стену. Осуществляя бурение, следует внимательно следить за происходящим на улице, чтобы на проходящих мимо вашего дома граждан не упали фрагменты кирпича или бетонная крошка, рассыпавшиеся при просверливании последних нескольких сантиметров стенки.

Закрепление внутреннего блока

Наконец, когда почти всё готово, в просверленные отверстия необходимо протолкнуть дюбеля. Хорошо примерьте внутренний блок на монтажную пластину и закрутите в каждый из дюбелей подходящие по диаметру саморезы, таким образом закрепив с их помощью пластину, а затем просто установите сам внутренний блок поверх, таким образом крепко и основательно его укрепив.

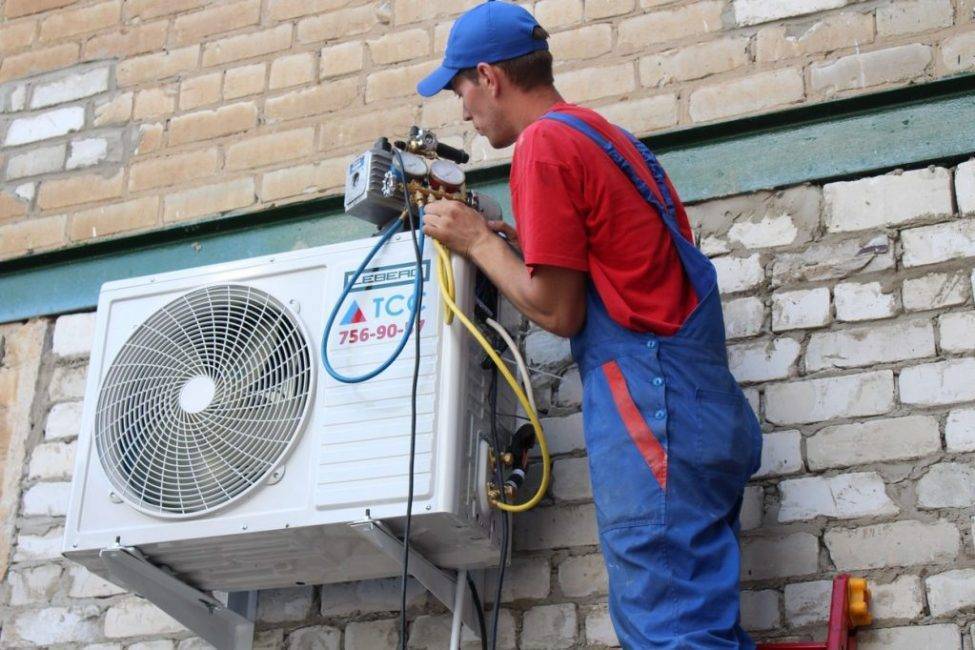

Установка наружного блока

Устанавливать наружный блок на стену самостоятельно, начиная со второго этажа, настоятельно не рекомендуется. Почему? См. статистику МЧС и Минздрава в разделах: «Реанимация» и «Ургентная хирургия». К счастью, верхние этажи имеют балконы или лоджии.

На балконе наружный блок очень хорошо устанавливается на самодельных мелких (т.е. неглубоких) кронштейнах, см. рис. На любом балконе, как его ни поверни, всегда найдется северная или восточная сторона, как раз подходящая для кондиционера. Но даже при установке в лоджии «лицом» на юг козырек защитит наружный блок от прямых лучей солнца в самую жаркую пору дня, когда кондиционер как раз и работает.

При таком способе установки монтаж и техобслуживание кондиционера не вызывают затруднений и не создают опасности. Единственная неудобная операция – крепление блока к кронштейнам; ее придется делать перегнувшись через перила.

Для установки кронштейнов остекление придется на время снять, а корневые части кронштейнов врезать в нижнее обрамление рамы. Если же «корни» кронштейнов загнуть вниз в виде горизонтально расположенных «U», то можно обойтись без подкосов и не трогать обшивку балкона.

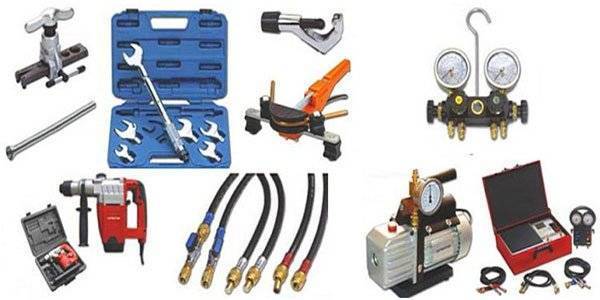

Монтажные инструменты и материалы

Раскрывать здесь принцип действия сплит-системы мы не будем, он подробно описывается на другой странице нашего ресурса. Для общего понимания: между двумя теплообменниками – внешним и внутренним, по трубопроводам движется хладагент (фреон) в жидком и газообразном состоянии, перенося тепловую энергию на улицу либо в дом в зависимости от выбранного режима (кондиционирование или нагрев).

Также нет смысла вносить в список каждую отвертку или ключик, подобный инструментарий у мастеровитого хозяина должен быть под рукой. Учтем лишь оборудование и приспособления, без которых смонтировать и запустить кондиционер самому нереально:

  • перфоратор с алмазным буром либо коронным сверлом (зависит от материала стен) диаметром не меньше 45 мм;
  • вакуумный насос;
  • манометрический коллектор.

Специалисты по холодильным машинам, занимающиеся инсталляцией климатического оборудования, тут же спросят: а где набор для резки и развальцовки медных труб с шабером для зачистки (римером)? Ответ прост: новичку для одноразового монтажа сплит-системы мощностью до 3 кВт эти приспособления не нужны. Проще купить готовый установочный комплект, куда включены все необходимые элементы:

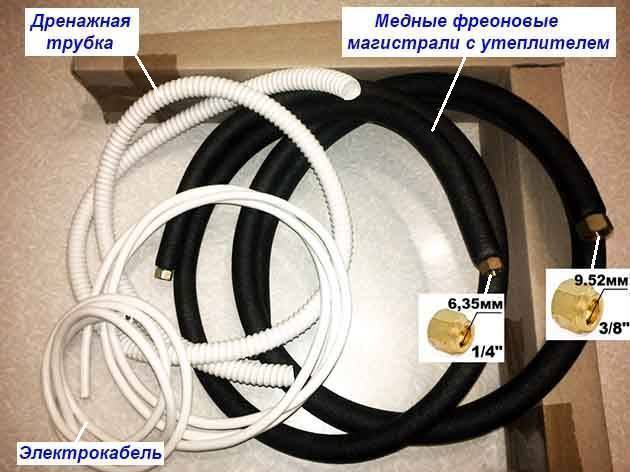

  • 2 медных трубки заказной длины диаметром 6.35 мм (¼”) и 9.52 мм (3/8”) с правильно развальцованными торцами и надетыми гайками;
  • каучуковая изоляция типа K-Flex (уже натянута на магистрали);
  • шланг гофрированный для дренажа;
  • электрический кабель на 4 или 5 жил сечением от 1.5 мм²;
  • кронштейн для крепления наружного блока.

Почему для установки кондиционера в квартире лучше применять комплект. Во-первых, его цена сопоставима со стоимостью вальцовочных приспособлений и материалов, купленных по отдельности. Во-вторых, концы магистралей разделаны на станке, а не вручную, что способствует надежному соединению. Некачественная ручная развальцовка – ошибка большинства неопытных мастеров, ведущая к утечкам фреона и поломке компрессора.


Заводская (слева) и ручная вальцовка (справа)

Основные ошибки подключения и их устранение

Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.

Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами. Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы.

Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов

Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон.

Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания. К числу такого оборудования относятся различные сварочные аппараты, станки и пр.

Важно выдерживать максимальную ровность установки блоков

При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.

Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.

При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.

Наледь на кондиционере

Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.

Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.

Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированный мастер.

Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.

Кондиционер

Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.

Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности, но не забывайте о технике безопасности!

Удачной работы!

Установка кондиционера своими руками: инструменты – полный список

Установка систем кондиционирования – технически сложное, ответственное, а потому и дорогое мероприятие. В этом вопросе важны все аспекты – опыт, практические навыки, теоретическая база и наличие необходимого инструмента. Перечисленные факторы определяют скорость и качество монтажа. Проанализируем целесообразность использования инструментов, которыми комплектуется стандартный установочный набор.

С учётом области применения их делят на несколько функциональных групп.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

  • перфоратор;
  • «болгарка»;
  • дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.


Без мощного перфоратора кондиционер не установить

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

  1. Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
  2. Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
  3. Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.
