Монтаж Дверного доводчика на деревянную или металлическую дверь или калитку своими руками: Пошагово + Видео

Регулировка доводчиков

Устройство наиболее популярного дверного изделия

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

  • Пассатижи.
  • Ключи гаечные.
  • Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Схема регулировки скорости закрывания двери

Работа доводчика аналогична работе автомобильного амортизатора.

Схема работы доводчика

При этом:

  • Человек, прикладывая некоторое усилие, открывает дверь.
  • Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
  • Пружина взводится, и при освобождении начинает обратный ход.
  • Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
  • Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
  • Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
  • Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
  • Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

Регулировка доводчика дверного

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Установка дохлопа

Регулировка дверного доводчика: видео и фото вам помогут

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винты регулировки хлопка и скорости

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Регулировка открывания двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Схема регулировку открытого положения двери

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

После этого:

  • Двери остаются открытыми при их распахивании на нужный градус.
  • В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

Фиксация двери в открытом положении

  • Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
  • При неполном распахивании, полотно перемещается в обычном режиме без задержек.
  • Величина натяжения пружины устанавливается регулировочной гайкой.
  • Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Отрегулированный дверной доводчик

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Использование груза в качестве механизма захлопывания

Такой способ становится одним из самых старых и на сегодняшний день применяется нечасто. При таком методе на дверное полотно крепится трос или веревка, второй конец которой пропускается через колесико, прикрепленное на стене или раме. На конец крепится груз, который и осуществляет закрывание двери. Его вес приходится подбирать вручную, так как точной формулы для его вычисления не существует.

К преимуществам этого метода относят его дешевизну, простоту и эффективность. При необходимости можно даже зафиксировать дверь.

Очевидным недостатком становится то, что во время движения груз раскачивается и бьется о дверь или раму. Чтобы не испортить поверхность, его помещают в трубу с соответствующим диаметром. Такой подход сохранит дверь и придаст композиции более привлекательного и аккуратного вида.

Установка доводчика на дверь (способы и виды монтажа)

Сколько фирм изготовителей столько и инструкций по установке доводчиков. Однако принцип установки конструкций похож, поэтому для некоторых видов крепление одинаково. Играет роль дверь, точнее в какую сторону она открывается. Для межкомнатных полотен это не играет ни какой роли. Для уличных дверей, механизм устанавливается с внутренней стороны, чтобы на него не попадала влага и пыль.

Дверь открывается «на себя», доводчик крепим сверху возле петель. Дверь открывается «от себя», корпус доводчика закрепляем к коробке (стене), а рычаг непосредственно на само полотно.

Установка доводчика на металлическую дверь

Первое, что приходит в голову — сомнение, по поводу установки доводчика и кажется, что эта задача невыполнима, но на самом деле с ней может справиться и новичок. С каждым доводчиком должна идти инструкция с шаблоном, который облегчит всю работу.

Как установить доводчик на металлическую дверь:

Схему приложить на внутренней стороне полотна, чтобы механизм расположился в верхнем углу (со стороны петель), а рычаг – на коробке или стене. Для удобства закрепить схему скотчем. Через нее нанести метки для будущих мест крепления и высверлить с помощью сверла по металлу. Далее прикручиваем корпус и лапку от рычага к коробке (а рычаг изначально поделить на 2-е части). Потом его одеваем на вал и закрепляем. Берем боковой рычаг и ставим таким образом, чтобы он был перпендикулярно двери, и крепим его с основным рычагом. После этих работ остается выставить угол и скорость закрытия, это все регулируется с помощью специального ключа. Работа выполнена, одеваем защитный колпачок.

Установка доводчика на пластиковую дверь

Прикладываем шаблон на дверное полотно и оставляем метки для отверстий. Отверстие не должно превышать глубины более чем 1,5 см. Корпус устанавливаем так, чтобы регулировочные винты были со стороны петель. А дальше устанавливаем, так же как и для металлической двери.

Варианты правильной установки доводчика на дверь

Правильная установка доводчика, требует грамотного подхода к работе, и учтите некоторые нюансы:

  1. Схема, которую вы найдете при покупке, будет выполнена по масштабу 1к 1;
  2. В комплект входят два крепления, один для пластиковых и деревянных дверей, а второй для железных конструкций. Вам стоит только разобраться и нанести метки для крепежа;
  3. Стоит за ранее приготовить инструмент, который пригодится для монтажа такой системы;
  4. Не регулируйте доводчик без надобности или, по крайней мере, пока не прочитали инструкцию.

Дополнительные рекомендации

В большинстве своем доводчик для входной металлической двери не требует специального ухода. Главное, установить механизм, подходящий по климатическому предназначению: комнатный доводчик при монтаже на входную дверь заклинит при первых же морозах. Для защиты от влаги, а также грязи на уличных системах доводчики крепят только со стороны помещения.

Если дверь выходит на улицу, то в него все же попадает пыль и грязь, которую нужно удалять. Каждый сезон механизм надо регулировать, а при необходимости смазывать, заменять масло, ведь его вязкость сильно зависит от температуры.

Ни в коем случае нельзя подпирать полотно или вставлять клинья, чтобы дверь долго была открытой. Это может привести к вытеканию масла из механизма и выходу его из строя. Исключения составляют устройства со стопором, им фиксация не страшна.

Еще что нельзя делать с дверью, обустроенной доводчиком, так это с силой ее закрывать, притягивать, ускорять движение полотна. Оно должно закрываться только самостоятельно. Такая «вредная привычка» жильцов приводит к тому, что сбивается регулировка винтов устройства

Также важно проверять петли и корректировать их, чтобы полотно не проседало. Если смазка начинает подтекать, механизм работает со сбоями, необходимо заменить доводчик на новый. Доводчик – важная фурнитура металлической двери

Она позволяет работать полотну плавно и без лишнего шума. Так как правильно поставить доводчик на железную дверь несложно, то можно сделать это самостоятельно, не прибегая к услугам мастера

Доводчик – важная фурнитура металлической двери. Она позволяет работать полотну плавно и без лишнего шума. Так как правильно поставить доводчик на железную дверь несложно, то можно сделать это самостоятельно, не прибегая к услугам мастера.

Секрет установки скрытых доводчиков

Скрытая установка в случае оборудования дверей системой плавного закрывания может стать идеальным решением. Скрыть прибор можно в полу или внутри самого полотна. В таком случае установка доводчика на пластиковую дверь, деревянную или металлическую, потребует предельной точности при техническом монтаже. Такой тип устройства позволит регулировать темп движения дверей без дополнительных внешних элементов.

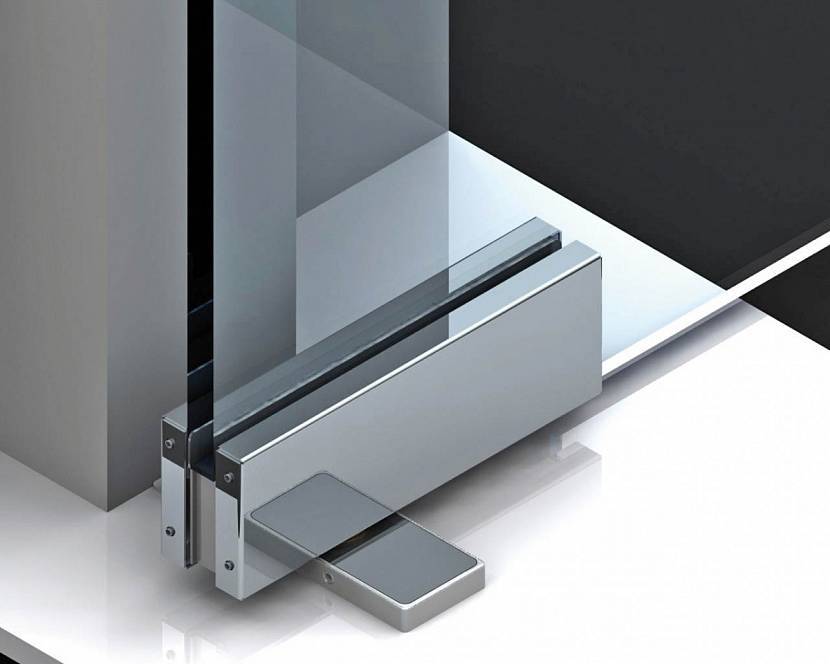

Напольные конструкции: рекомендуют устанавливать для классических стеклянных дверей, где необходим эстетический вид конструкции (вход в магазин, офис и др.). Возможна также установка под деревянные и пластиковые двери. Монтаж производят параллельно с установкой двери. Для металлических ворот такая конструкция не подойдёт. На прибор в данном случае будет прилагаться слишком большая нагрузка, как следствие, износ конструкции будет скоротечен.


На стеклянную дверь Источник dveri365.house

Интересный вариант скрытого доводчика – дверные петли с встроенным механизмом доведения. Предназначаются для облегчённых дверей. Идеальный вариант для оснащения не массивных дверей в жилых домах. Установка простая. В интерьере комнаты конструкция совершенно незаметная. Монтаж ничем не отличается от монтажа обычных дверных петель.

Устройство дверного доводчика

Главный элемент конструкции — как уже говорилось выше – пружина. Она необходима, чтобы толкать рычаг. Модели дверных доводчиков во многом схожи, различают их по тому, как усилие от пружины передается на рычаг. Выделяют два основных типа механизма:

С рычажной тягой. Это простые модели, конструкция которых подразумевает, что рычаги располагаются перпендикулярно дверному полотну. Недостаток механизма в том, что рычаги достаточно легко сломать, кроме того, изделия имеют непривлекательный вид. Еще один минус в том, что по мере открывания двери с таким доводчиком приходится прилагать все большие усилия, что может стать проблемой, для детей и стариков.

Со скользящим каналом. Модели, в которых рычаг устанавливается параллельно дверному полотну, что делает их вид более привлекательным, чем у аналогов с рычажной тягой. Их преимущество в том, что по мере открывания требуется все меньше усилий, поэтому они точно не составят проблемы ни для малышей, ни для пенсионеров.

При всей универсальности обеих конструкций, они не подходят для стеклянных дверей, поэтому здесь применяют третий тип доводчиков – напольный. В этом случае корпус с пружиной монтируется в пол таким образом, что сверху видна только пластина-держатель. Такой же держатель крепится и вверху, но механизм там монтируется, только если полотно очень тяжелое.

Есть напольные модели и для металлических, и для деревянных дверей. Они имеют конструкцию со скользящим каналом или рычажную. Главный плюс подобных устройств в их скрытности. Но к сожалению, прочность – не их сильная сторона.

Инструкция по установке

Монтаж изделия предполагает четкую последовательность действий. Пошаговая инструкция позволит получить общую картину всего объема работ и не сбиться с курса. Установка металлической двери состоит из четырех этапов.

Схема монтажа металлической двери

Подготовка проема

Места расположения проемов в строении предусмотрены проектом. Делают их на стадии строительства или вырезают бензопилой после возведения дома.

Во время строительства вырезают проем для двери

Ширина проема должна быть на 150 мм больше, чем этого требует дверная конструкция. Это нужно для установки обсадной коробки с шириной 65 мм. Вверху также необходимо оставить зазор 15 см, который со временем будет закрыт осевшими венцами.

При замене старой каркасной двери подготовка проема начинается с ее демонтажа. Разобрать конструкцию не составит особого труда. Для этого нужно:

  1. Снять полотно. Если оно держалось на разборных петлях, то откройте дверь и приподнимите ее ломом. Если петли были неразборные, выкрутите отверткой саморезы, удерживающие створку в коробке.

    Демонтаж старой двери

  2. Проще всего разобрать своими руками деревянную коробку. Для этого выкрутите все крепления или распилите стойки по бокам и оторвите их ломом. Металлический короб отпиливается обычно болгаркой.

    Демонтаж дверной коробки

  3. Произведите зачистку проема от изношенного утеплителя, оставшихся креплений, кусков штукатурки.

Сборка и монтаж обсады

Окосячкой или обсадой называют брусья по периметру проема, которые формируют жесткое основание для крепления двери. Она не препятствует усадке деревянного строения, но защищает при этом проемы от перекосов, которые появляются под воздействием оседающих венцов. При установке обсадной коробки в торцах проема делается фрезером паз.

Для установки окосячки необходимо вырезать паз в торцах проема

Затем в него вставляют брус. Его еще называют планкой скольжения, по которой оседает весь дом. Контуры проема остаются при этом неизменными.

В паз устанавливается планка скольжения

Также возможно применение других конструкций обсады, которые выполняют абсолютно ту же функцию. Выбор типа соединения – дело вкуса.

Варианты устройства обсады

Вверху устанавливается поперечная рейка, а в зазор кладется мягкий утеплитель. Брусья по бокам наращивают досками, ширина которых равняется ширине торца. В результате этих действий получается черновая коробка, к которой будут крепить железную дверь.

Дверная обсада устраивается по аналогии с оконнойГотовая обсада

Установка коробки и полотна

Для строений из дерева выбирают обычно рамы с высокой степенью жесткости. Как правило, это сварной механизм, сделанный из листового материала толщиной не менее 2 мм.

Прежде чем вставить раму входной двери в проем, ее следует утеплить минеральной ватой и уплотнить тем самым стыки. Нередко встречаются изделия с утепленным коробом. В таком случае не требуется дополнительных манипуляций перед монтажом.

Зазор между дверной коробкой и обсадой должен быть в диапазоне от 1,5 до 3 см. Он заполняется монтажной пеной.

После того как вам удалось поставить железную коробку в проем, выровняйте ее и зафиксируйте. Чтобы нагрузка равномерно распределилась на всю стену, рекомендуется увеличить число точек крепежа.

После установки коробки в проем производят ее выравнивание и фиксацию

Следующий шаг – навешивание створки. В железных дверях применяют 2 метода крепежа:

  • Сварные наружные петли. Чтобы надеть полотно, его нужно приподнять и насадить верхнюю часть петли на штырь. Такое крепление считается ненадежным, так как петли легко срезаются.
  • Скрытые петли. Они вставляются в створку, лутку и считаются взломостойкими. Чтобы произвести монтаж, понадобится ключ-шестигранник, которым закручиваются фурнитурные элементы.

Путем открывания и закрывания двери проверяют правильность ее навески

Правильность навески двери проверяется путем ее открывания и закрывания.

Заполнение щелей монтажной пеной

По окончании установки необходимо запенить щели вокруг железной коробки. Если не хотите, чтобы на раме остались следы пены, оклейте ее края малярным скотчем.

После застывания монтажной пены убираются ее излишки. В качестве декора металлическую дверь обрамляют наличниками. Накладные планки крепятся при этом не на стену, а на стальную коробку.

Монтаж дверей в газобетон и в деревянном доме

Этапы установки дверей в газобетон

Для проведения подобных работ необходимо подготовить сварку и купить металлический уголок с шириной полочки от 3,5 до 5 сантиметров (выбор зависит от массы двери и предполагаемых нагрузок).

Далее необходимо провести подрезку металлического уголка таким образом, чтобы при сваривании стыков отдельных деталей, он мог перекрывать дверной проём по всему периметру с обеих сторон. Для укрепления двух каркасов между собой предусматривается сваривание закладных деталей, причём шинка должна иметь толщину не менее 3-х миллиметров и ширину в 5 сантиметров. Размещают эти элементы по местам крепления дверной коробки.
Фиксация рамы двери производится при помощи шурупов на ранее смонтированных перемычках.

Для надёжности крепления следует использовать 12-ти сантиметровые саморезы, которые ввинчиваются в каждую из шинок. Следует заметить, что в этих местах будет крепиться и дверь, поэтому шурупы ни в коем случае не должны накладываться друг на друга.
На следующем этапе установки дверей в газобетон, при помощи строительного уровня выставляют дверную коробку, а затем фиксируют её положение, пользуясь деревянными клинышками.

Окончательная фиксация дверного полотна проводится при помощи саморезов длиной до 15-ти сантиметров или дюбелей.

После этого необходимо промазать все щели герметиком или задуть монтажной пеной.

Монтаж железной двери в деревянном доме

Установить новую входную дверь своим же руками можно всего в три этапа:

  • демонтаж старой конструкции;
  • подготовка дверного проема;
  • установка железной двери.

Демонтируют старые входные в квартиру двери так (в основном деревянные):

  1. При условии, что дверное полотно работало на разборных петлях, поддеваем его в открытом состоянии ломом либо другим рычагом. Так полотнище приподнимется и соскочит с петлей.
    При условии, что петли не разборные: нужно выкрутить саморезы, которые удерживают дверь в коробе, с использованием отвертки либо шуруповерта.
  2. Пустой короб демонтировать своими собственными руками не сложно, если он деревянный. Для этого выкручиваются крепления (видимые): саморезы, анкера, выдергиваются гвозди. При прочном удержании короба в проеме и невозможности вынуть, его боковые стойки распиливают и отрывают ломом. После чего нижняя и верхняя части без особых проблем снимаются.
  3. Если демонтируется короб из металла либо деревянная коробка прикреплена к проему анкерами, то их проще отпилить болгаркой, как и металлические стойки.
  4. Далее зачищается проем от старого утеплителя, остатков штукатурки, торчащих креплений и прочего.
    При условии правильно проведенных ранее замеров дверного проема под новую дверь, размер его должен превышать короб по периметру на пару сантиметров. Это нужно для того, дабы было достаточно места для выравнивания его в проеме. При ранее допущенной ошибке при замерах, придется потрудиться, расширяя проход болгаркой с кругом по камню. При слишком широком проеме, сузить его допустимо дополнительно наложенным цементным раствором.

Металлический короб к дверному проему может прикрепляться двумя способами:

через технологические отверстия в профиле короба;

с помощью использования монтажных специальных пластин.

Ставим входную конструкцию:

Дверной короб без полотна устанавливается в проем. Под него прокладываются клинья из древесины, необходимые для фиксации, корректировки его положения и для обеспечения технологических зазоров.

  1. Отрегулировав положение короба, приступают к сверлению отверстий в стене через ранее проделанные отверстия в профиле: в глубину – 15-20 см. В высверленные гнезда заводятся анкера, еще раз выверяется положение стоек. При правильном положении, анкера закручиваются и прикрываются декоративными элементами под цвет короба.
  2.  Далее на предварительно смазанные петли, навешивается дверное полотно, прикрепляется вся фурнитура. Прикрывается полотно, и проверяются зазоры по периметру стойки, которые не должны превышать 4 мм.
  3. Проверяется функционирование всех защелок и замков. Неточности устраняются клинышками. Рассверливаются отверстия под вторую стойку, которую так же закрепляем и проверяем на плавность хода дверного полотна, замков.
  4. Технологические зазоры между коробом и проемом стены заполняются пеной, которая должна просыхать не менее 24 часов. После чего остатки пены срезаются, а поверхность стены шпаклюется. Установка завершена.

Монтаж дверного блока на пластины является одним из наиболее распространенных способов и несколько упрощен для произведения работ своими собственными руками. Зачастую металлические конструкции оснащаются монтажными пластинами с заготовленными отверстиями под крепежи, которые приварены непосредственно к коробу.

Где разумно устанавливать доводчик, а где не стоит

Чаще всего устройства ставят на те двери, для которых важно быть постоянно закрытыми: уличные и входные. При установке корпус стараются разместить не снаружи, а внутри дома, квартиры. Морозоустойчивые модели существуют, но они значительно дороже, требуют более частого обслуживания и все же имеют ограничения по температуре

Не рекомендуется ставить доводчики на легкие внутренние полотна, особенно с расстекловкой или витражами. Частое срабатывание слишком сильной пружины, может привести к ослаблению крепления, дребезгу и даже выпадению стекла

Морозоустойчивые модели существуют, но они значительно дороже, требуют более частого обслуживания и все же имеют ограничения по температуре. Не рекомендуется ставить доводчики на легкие внутренние полотна, особенно с расстекловкой или витражами. Частое срабатывание слишком сильной пружины, может привести к ослаблению крепления, дребезгу и даже выпадению стекла

При установке корпус стараются разместить не снаружи, а внутри дома, квартиры. Морозоустойчивые модели существуют, но они значительно дороже, требуют более частого обслуживания и все же имеют ограничения по температуре. Не рекомендуется ставить доводчики на легкие внутренние полотна, особенно с расстекловкой или витражами. Частое срабатывание слишком сильной пружины, может привести к ослаблению крепления, дребезгу и даже выпадению стекла.

Дверь в сауну также требует наружного монтажа доводчика или утопленной в полконструкции. Обычное приспособление быстро выйдет из строя от перепадов температур и влажности.

Виды доводчиков и способы их установки

Рассмотрим все виды дверных доводчиков:

  1. Стандартный доводчик. Характеризуется верхней установкой. Существует два метода такой установки. В первом – монтируем доводчик на дверную коробку, к полотну крепим рычаг. Во втором – доводчик крепим на полотно, рычаг к дверной коробке. Доводчик крепится по направлению открытия двери:
  • от себя – на коробку;
  • на себя – на дверное полотно.

Третий вариант заключается в установке доводчика на дверное полотно, а рычаг монтируем специальной пластиной к коробке.

  1. Напольный доводчик. Используется для установки дверей, в которых петли не предусмотрены. Монтаж этого вида доводчика осуществляется в самом полу, в приготовленном заранее углублении. По такому же принципу производится крепеж верхней части двери. Сравниваем их по уровню, несовпадение сулит быструю поломку.
  2. Встраиваемые доводчики со скрытой установкой. Представлены петлями-доводчиками, монтируются по принципу обычных навесов, скрытые доводчики верхнего монтажа, нуждаются во врезке в дверное полотно. Это не составит особого труда, устанавливать механизм нужно в два паза: в верхней и нижней части дверной коробки. Важным моментом будет размер ширины зазора, между дверной коробкой и полотном.
