Окно своими руками из дерева: Пошагово в картинках в домашних условиях изготовления

Требования к помещению

Качество изготовленной оконной продукции во многом зависит от условий, в которых будет производиться обрезка, шлифовка, сушка, профилирование, сборка, обработка, покраска и остекление системы. Поэтому нормативами ГОСТов предусмотрены технические требования к производственным помещениях, включающими такие основные моменты, как:

  1. Поддержание постоянной атмосферной температуры – 18-24 °С.
  2. Влажность воздуха – 55-65 %.
  3. Высота потолков – от 3,5 (м).
  4. Установление качественной вентиляции.
  5. Хорошее освещение и исправная (заземленная) электропроводка.
  6. Достаточная система отопления и состояния сушильного оборудования.
  7. Распределение технологических процессов на зоны (резка, шлифовка, обточка, сушка, покраска и т.д.).

Большое значение уделяется также безопасности труда и правильной организации рабочего места, месту расположения столов и станочного оборудования. Специалисты должны иметь защитную (рабочую) одежду, перчатки, очки, удобную обувь, а после работы для них должна быть оборудована бытовка, где они смогут помыться.

Делаем короб, если его нет: все гениальное просто

Если в стену не вмонтирован короб, куда и будет установлено ваше окошко, то его придется также сделать самостоятельно. Он служит для того, чтобы нагрузка от веса стен не ложилась на хрупкие оконные рамы, что довольно опасно. Ничего сложного тут точно не будет, все просто, нужен обычный короб по размерам, которые вы должны замерять сами.

  • Возьмите доску или брус, с сечением 15х5 сантиметров, чего и будет вполне достаточно для изготовления короба.
  • В заготовке нужно выбрать паз, глубиной в полтора сантиметра, в форме буковки Г.
  • Изначально соединить части конструкции можно при помощи обычного столярного клея.
  • Далее в углах высверливаются отверстия, глубиной до трех сантиметров, в которые вставляются деревянные штифты для жесткого скрепления конструкции под углом в 90 стандартных градусов (прямой угол).

Смонтировать короб в стенке нужно так, чтобы он было совершенно неподвижен. То есть нужно высверлить отверстия, куда вставляются анкера или дюбели, и намертво прикрутить к нему коробку. Все щели рекомендуется задуть монтажной пеной, что вполне целесообразно, если вы впоследствии не забудете о тепло и гидроизоляции.

Оконные рамы из дерева своими руками, видео, комментарии

Для начала нужно знать, что в работе вам нужен будет особый брус, размером 6х4 сантиметров в сечении, а может даже и больше. Тут все зависит от основного размера оконного блока. Форма профиля для рамы может быть разнообразной, тут все зависит от предполагаемого количества стекол, их оригинальной толщиной, а также размером, купленных заранее, заводских штапиков.

Нужно знать

Чем больше по площади у вас получается оконный блок в целом, тем крупнее, то есть больше по сечению брус нужно выбирать. Может случиться так, что рамы может значительно перекосить от собственного веса и массы стекол, а это нужно предусмотреть заранее, чтобы потом не переделывать всю конструкцию.

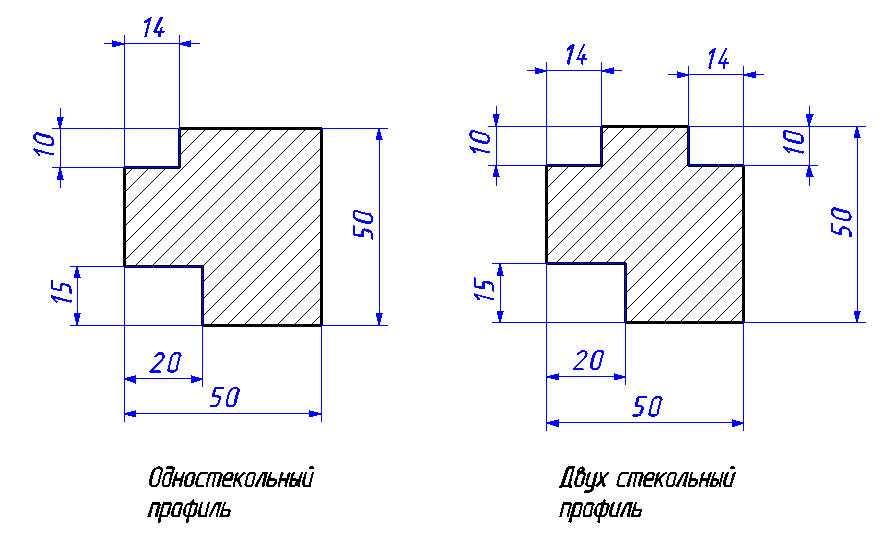

  • Одностекольный вариант оконного профиля должен будет иметь два прямоугольных паза, которые нужны для монтажа в коробе и для остекления.
  • Если профиль предполагается с двумя стеклами, то нужно обязательно сделать дополнительный паз для второго стекла.
  • Под сантиметровый штапик нужно будет выбирать прямоугольный паз, а также стекло в четыре миллиметра толщиной.
  • Из профиля с заранее проделами пазами и будет собираться рама, причем для этого ее нужно разметить, тщательно промерив, а том срезать под углом в 45 градусов.
  • Нужно сделать крепежное соединение «шип-паз» стандартного типа, и посадить его на столярный клей для большей надежности и обеспечения неподвижности конструкции.

Можно также дополнительно закрепить раму саморезами. Однако тут придется следить, чтобы шляпки их зашли в древесину заподлицо, иначе они будут мешать закрыванию и открыванию створок, а это недопустимо.

Вставляем стекла в оконные рамы своими руками, видео

Когда все работы по изготовлению рам завершены, останется только вставить в конструкцию стекла, и тогда уже можно заниматься монтажом оконного блока в коробе в стене. Как правильно организовать процесс установки деревянного окна можно и нужно прочесть на сайте. Верное и точное промеривание и зарезка стекла обеспечит гарантию отсутствия мостиков холода, посредством плотного прилегания стекла к древесине.

  • Соблюдать технику безопасности соблюдать обязательно, потому при работе со стеклом нужно сразу же надеть специальные рукавицы. Не помешают также и очки, чтобы стеклянная пыль не попала в глаз.
  • Стекло нужно вырезать с погрешностью, не более одного миллиметра, а все края обработать наждачкой с мелким камушком.
  • Предварительно примерив, стекла вставляются на промазанную герметиком раму, как раз в выбранный специально для этого паз. Остатки герметика нужно сразу же убирать чистой тканью, иначе потом будет сложно его отодрать, когда он засохнет.
  • Если окно состоит из пары частей, то к средней части рамы нужно будет прикрутить специальный деревянный импост, который также должен быть изготовлен, подобно раме, со всеми необходимыми пазами.
  • Открывающиеся створки делаются из более тонкого бруса, а к основной раме прикрепляется посредством навесных петель. Именно на этой створке нужно будет закрепить ручку, а на противоположной части рамы выбрать соответствующий паз под защелку-язычок.

Как сделать раму для окна своими руками?

Не обязательно быть столяром, что бы сделать самому раму. Для этого нужно несколько инструментов и немного времени, так же дерева.

Таким образом можно остеклить не большой домик.

Для начала нужно приобрести только сухую древесину. Отлично подойдут брусья, можно взять клееный вариант брусьев. Можно взять доски с сечением 5*15 см. Брус подойдет 5*5 см.

Так же некоторые материалы: металлический угольник, клей столярный, стекло для остекления.

Не мешало бы сделать чертеж, так же под рукой иметь пилу, стамеску, молоток.

Вот чертеж окна

Нужно в доске 5*15 см сделать паз, доска должна стать похожа на Г букву в профиль.

Дальше нужно подготовить доски по точным размерам окна. Затем собираем раму паз в паз. Лучше всего укрепить углы рамы — промазать клеем, вставить шипы. Нужно следить за углом рамы в 90 градусов.

В углы можно поставить металлические угольники, их можно приобрести в специальном магазине.

Дальше следует сделать такую же раму, только меньшим сечением. Это подвижная часть которая открывается со стеклом.

Получается до этого делается коробка, после рама.

При этом зазор должен быть между подвижной частью и рамой всего 0,1-0,2 см.

После того как все элементы сделаны собирают окно с помощью петель.

Деревянная рама очень капризна. У нас в доме в деревне мы установили хорошие деревянные рамы. Каждый год их снимали и обрабатывали. Но время не щадит никого. Эти рамы начали гнить, но прослужили 10 лет точно.

Сейчас хотим заменить на пластиковые.

Если вы хотите минимум ухаживания за рамой и максимум долговечности, тогда лучше сделать свой выбор в пользу пластиковых или алюминиевых рам.

автор вопроса выбрал этот ответ лучшим

Мой дедушка, опытный столяр оставил мне некоторые знания и инструмент. Когда я был подростком показывал как сделать с нуля, например, табурет. С “нуля” это начиная от круглого соснового бревна и без использования электроинструмента. Пользуясь этим опытом покажу как сделать оконную раму как говорят “на коленке” и подручным инструментом.

Приготавливаем сосновые бруски, в данном случае получились сечением 40 х 40 мм. а четверть для монтажа стекла 10 х 10 мм;

Запиливаем по намеченным линиям, так чтобы карандаш оставался на дереве, а не спиливался (иначе из-за толщины полотна пилы узел будет не плотным).

Стамеской вырубаем внутреннюю часть проушины. Выпадающие кусочки материала пойдут на изготовление шкантов.

Если шип не входит в проушину — немного шлифуем рашпилем. Для удобства каждый угол лучше пометить карандашом.

Собираем все изделие и проверив диагональ сверлим отверстия под шканты.

В конце каждый угол намазывается клеем в разобранном положении и собирается на шкантах.

Это небольшая рама для бани, но примерно по такому же принципу собираются и большие изделия. Только на средних элементах четверть для стекла выбирается с двух сторон.

Вот минимум инструмента необходимого для изготовления деревянных изделий своими руками.

Успехов в строительстве!

Для изготовления рамы понадобится брус 50х50 мм, доски 50х150 мм, стекло, клей столярный, угольники оконные из металла. Из инструментов электрорубанок, пила, молоток, стамески.

Брать только хорошо просушенные брус и доску строганую. Сначала сделать коробку по размеру оконного проема из доски. Доска по размерам распиливается на четыре части и соединяются между собой при помощи прямого паза и прямого шипа и небольшого количества клея или в “ласточкин хвост”. Пазы делаются на вертикальных деталях рамы, а на горизонтальных выпиливают шипы. Места соединения должны быть под углом 90 градусов. Чтобы укрепить коробку, нужно к торцам по углам набить металлические уголки.

Сама рама делается из бруса 50х50 мм в той же последовательности, что и коробка. Предусмотреть зазор между коробкой и рамой в

2 мм, чтобы в дальнейшем рама без проблем открывалась и закрывалась. Брус электрорубанком хорошо прострогать, подготовленный профиль распилить на заготовки, выпилить шиповое соединение. Соединить детали, не допускать малейших погрешностей, соединять только под прямым углом.

“Ленивая рама” изготавливается следующим образом — берём два бруса, один меньше другого в 2 раза и сбиваем их вместе:

Полученную конструкцию размечаем по размерам окна и распиливаем четыре заготовки под 45 градусов по распилу так, чтобы при составлении их друг с другом получилась рамка по площади равная проёму окна:

По углам скрепляем их между собой саморезами. Получившуюся раму устанавливаем в оконный проём и вставляем в неё стекло. Стекло укрепляем штапиком или брусом, при необходимости замазываем щели.

Если надо сделать раму из двух стёкол и более, тогда просто регулируем расстояние внутри наружного кольца бруса — внутренними брусами, не забывая о толщине стекла.

в избранное ссылка отблагодарить

Требования к материалам

Для изготовления окон своими руками, помимо расходных материалов и клеевых составов, требуется следующие компоненты, к которым предъявляются повышенные требования:

Древесина. В качестве основного материала для оконных профилей следует покупать только сухой материал. По конструкции бруски могут быть сплошные или клеёные, с габаритами сечения от 50 х 50 мм до 70 х 70 мм. Некоторые мастера, выполняющие подобные работы своими руками, используют фанеру, но волокна такого материала пропитаны вредными для здоровья веществами, что снижает экологические свойства конструкции.

Стеклопакет. Для установки светопрозрачной конструкции оптимальным решением будет приобретение готового стеклопакета. 2 или 3 стекла, раскроенные на заводе, склеиваются с использованием энергоэффективной прокладки и надёжного бутилового или битумного герметика. Камеры готовых изделий из числа повышенной ценовой категории заполняются инертным газом, лучше удерживающим тепло в помещении. Для повышения энергоэффективности лучше приобрести готовую конструкцию стеклопакета, выполненную на заказ с 2 камерами

Некоторые мастера также приобретают одинарные стёкла, после чего собирают стеклопакеты самостоятельно.При выборе материала необходимо обратить повышенное внимание на индекс прочности, а также качество поверхности – стекло не должно искажать отражение и иметь разводы.

Фурнитура – петли, поворотно-откидные механизмы, замки, ручки и другие важные мелочи приобретаются только в заводском исполнении и должны отвечать требованиям по обеспечению надёжности, долговечности и безопасности. Фурнитура должна обеспечивать лёгкое открывание и не давать сбой при эксплуатации, исключать провисание створки или заклинивание механизма.

Как изготовить и установить раму

Изготовление деревянных рам для дачи не заканчивается на сборке короба. После того как он будет готов, нужно позаботиться о подоконнике. Для его изготовления потребуется брус 50х50 мм: из него выпиливается нужный профиль, форма которого зависит от того, какой конструкции будет ваше окно, и какой ширины вы будете устанавливать штапик.

Сама рама должна быть немного меньше короба, чтобы ее можно было в него поставить. Зазор должен составлять около 2 мм. Рубанок потребуется вам для того, чтобы создать профиль. Готовый элемент нужно тщательно отшлифовать.

Производство деревянных рам для окон происходит по тому же принципу, что и сборка короба. Выпилите в конструкции замок, намажьте его клеем и соедините элементы. Снаружи можно установить металлические уголки, благодаря им конструкция станет более прочной.

Перед тем как установить конструкцию, ее рекомендуется покрасить или обработать морилкой. После того как краска просохнет, можно устанавливать петли и створки, если конструкция будет открывающейся.

Способы закрепления рамы

Перед тем как установить пластиковое окно своими руками немаловажным моментом является и выбор метода крепления, что будет использоваться в дальнейшем. Фиксацию оконного профиля можно осуществить посредством анкеров или монтажных пластин. Оба варианта обладают собственными сильными и слабыми сторонами, ввиду чего прежде чем отдавать окончательное предпочтение нужно не только ознакомиться с ними более подробно, но и учитывать некоторые особенности помещения.

Первоначально необходимо обращать внимание на материал, из которого состоит стена. Если предстоит поставить окно в кирпичном или панельном доме, то кардинальных преимуществ или недостатков использования того или иного типа крепления почти нет. Когда же возникает потребность производить установку в здании, сооруженном из пеноблоков или газобетона, то более предпочтительным вариантом является закрепление при помощи монтажных пластин

Когда же возникает потребность производить установку в здании, сооруженном из пеноблоков или газобетона, то более предпочтительным вариантом является закрепление при помощи монтажных пластин.

Особенности монтажа с применением анкерных болтов

Анкера в качестве крепежей в основном используются при монтаже крупногабаритных оконных конструкций, а также тех, что имеют огромный вес. При таком способе фиксации окно устойчиво сопротивляется множеству ударных нагрузок, что возникают, к примеру, в ходе эксплуатации окон с наличием створок, открытие которых можно осуществлять в два разных положения. Кроме этого проходящие насквозь через раму анкерные болты предоставляет возможность выполнить более точное регулирование вертикалей и горизонталей устанавливаемой оконной конструкции. При соблюдении всех правил такое крепление обладает большей прочностью, гарантируя отсутствие вибраций, что могут возникать при сильных порывах ветра. Еще одной положительной стороной является минимальный риск проседания установленной оконной конструкции в ходе дальнейшей эксплуатации.

Существенный недостаток при их использовании заключается в том, что ввиду сквозного просверливания возникает огромная вероятность разгерметизации камер нового окна. Учитывая это, может произойти нарушение баланса температуры внутри них. Второй недостаток фиксации рамы посредством анкеров заключается в необходимости соблюдать предельную точность и избегать даже мелких недочетов при проделывании отверстий в профиле, поскольку в ином случае в результате их некорректного сверления может произойти образование зазоров, неполное закрытие оконных створок и другие отрицательные последствия.

Особенности закрепления пластиковых окон при помощи монтажных пластин

Этот способ является более простым, благодаря чему им может без сложностей воспользоваться даже человек, что впервые столкнулся с такой задачей. При закреплении пластикового окна посредством монтажных пластин удается наверняка избежать разгерметизации стеклопакетов, а также сохранить существенное количество своего времени. Монтажные пластины являются подходящим вариантом для оконных конструкций с глухими стеклопакетами и небольшими габаритами. В конечном счете, внешний вид окна не испортится, поскольку в дальнейшем будет осуществляться отделка откосов, которая позволит полноценно замаскировать их наличие.

Недостаток тоже имеется и заключается в возможном некотором дрожании, которое способно возникать из-за недостаточно плотного прилегания скрепляемых компонентов между собой, поскольку фиксация монтажных пластин производится к профилю, а не как при применении анкеров, когда в нем проделываются сквозные отверстия.

Обратите внимание! Для крепления монтажных пластин в проеме из бетона или кирпича рекомендуется сделать мелкие углубления, благодаря чему удастся избежать потребности в нанесении лишнего выравнивающего слоя перед созданием внутренних откосов.

Крайне часто при установке специалисты сочетают оба вида крепежей. Фиксация с использованием анкеров производится в стены через боковые элементы рамы и профиль окна, а сверху для закрепления задействуют исключительно монтажные пластины. Если установка пластикового окна совершается в деревянной бане, то второй вид креплений применяется в редких случаях, поскольку может произойти их расшатывание. В некоторых ситуациях вместо анкеров используются оцинкованные саморезы.

Материалы, инструменты, чертежи, соединение элементов

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6×4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать окно своими руками, чертежи вполне подходят.

Источник

Сырье и материалы для производства деревянных окон

Основное требование предъявляется к качеству каркаса (профилю) будущего окна.

Рамы из цельного массива хвойных и лиственных пород изготавливать не выгодно. Во-первых, велико количество брака. Во-вторых, такой профиль долго не прослужит – из-за внутреннего напряжения дерево быстро поддается деформации.

Именно поэтому для производства деревянных окон используется трехслойный клееный брус с минимальным сечением 78*80 мм, изготовленный из необрезных досок дуба или сосны.

Наиболее долговечными считаются окна из лиственницы. Впрочем, можно изготовить профиль из любой древесины, даже экзотических редких пород – железного дерева, эвкалипта или меранти (разумеется, речь идет об эксклюзивных заказах – ставить на поток такие дорогие окна не выгодно).

При закупке бруса у производителя необходимо обратить внимание на влажность древесины (она должна находиться в пределах 8-14%, как утверждает п. 5.4.2 ГОСТ 24700-99), а технические характеристики – соответствовать ГОСТ 15613.1-84. Согласно действующим требованиям к качеству деревянных окон, их профили должны быть обработаны специальными средствами, придающими переплетам защиту от влажности, огня, гниения, жизнедеятельности насекомых

Для пропитки рекомендуются противогрибковые антисептики и эмульсии на водной основе с минимальным количеством химикатов (все-таки основное преимущество деревянных окон – натуральность!). Отлично зарекомендовали себя европейские лакокрасочные изделия с сертификатами соответствия экостандартам DIN EN 71-3, OKO TEST, «Голубой ангел»

Согласно действующим требованиям к качеству деревянных окон, их профили должны быть обработаны специальными средствами, придающими переплетам защиту от влажности, огня, гниения, жизнедеятельности насекомых. Для пропитки рекомендуются противогрибковые антисептики и эмульсии на водной основе с минимальным количеством химикатов (все-таки основное преимущество деревянных окон – натуральность!). Отлично зарекомендовали себя европейские лакокрасочные изделия с сертификатами соответствия экостандартам DIN EN 71-3, OKO TEST, «Голубой ангел».

Клей для производства окон из дерева должен быть не ниже группы «Средняя Б», согласно ГОСТ 30972-2002 (либо соответствовать классу D4 по DIN EN 204-2001).

В стандартном варианте используются двухкамерные стеклопакеты, толщиной 38 мм (согласно ГОСТ 24866-99). Но на заказ изготавливают и окна с триплексами, тонировкой и другими элементами защиты. На мелких и средних предприятиях стекла самостоятельно не производят, а заказывают уже готовые – оборудование линии по изготовлению стеклопакетов обойдется, в среднем, около $150 000, что ощутимо отразится на бюджете начинающего предпринимателя.

Металлическая арочная пергола

Если целью строительства является получение опоры для вьющихся растений, заботиться об эстетических качествах сооружения не обязательно. Все недочеты конструкции сгладит пышный ковер разросшегося вьюнка или винограда. Но, конечно, на начальном этапе – сразу после высадки растений – недостатки будут хорошо заметны. Поэтому предлагаем использовать максимально простое изделие. Для людей, хорошо владеющих навыками резки, гибки и сварки металла, подойдет арочная пергола из профильной трубы.

На схеме представлена модель из профилированной трубы. Изделие имеет арочную форму, причем арки (7 шт) равномерно распределяются вдоль продольных связей перголы, конструкция имеет две пары опор-стоек.

Для создания такого изделия потребуется:

  • труба круглого или квадратного сечения с диаметром (минимальным размером 100 мм), 14 шт. по 2500 мм длиной. Из них 1,5 м будут находиться выше уровня земли, около 1 м требуется для заглубления в грунт;
  • аналогичная труба для дуг. Для получения радиуса 1750 мм потребуются 7 отрезков примерно по 5,5 м (следует дать небольшой запас, порядка 10…20 мм на деформацию профиля при изгибании). Если планируется выполнять крайние фрагменты перголы цельными, длина отрезка рассчитывается как 2,5х2+5,5=10,5 м;
  • трубы для продольных связей, они могут быть тоньше базовых на 15…50%. В данной схеме общая длина изделия составляет 3 м, но при желании эту величину можно увеличить до 5…12 м. Естественно, количество стоек в этом случае также увеличивается – для 5 м до трех пар, для 12 – до 7 пар.

Арочные фрагменты получают с помощью трубогиба, после чего собирают готовые сегменты с помощью продольных связей-балок. Сборка выполняется с помощью сварки. Далее крепят стойки и уже готовую конструкцию располагают на грунте, в заранее подготовленные углубления для стоек. После бетонирования опор и набора бетоном прочности хотя бы до 50% можно окрашивать конструкцию и высаживать (пересаживать к перголе) вьющиеся растения.

Важно: для окраски перголы, на которую будут опираться плети клематиса, роз или винограда, необходимо использовать стойкие к действию атмосферных осадков и не токсичные покрытия!

Ниже приведен пример готовой арочной перголы с цельными арками-стойками

Обратите внимание: продольные связи расположены не только на границе стыка арочных и прямых участков. Они распределены по всей поверхности изделия. Такое решение увеличивает прочность конструкции и дает дополнительную опору вьющимся растениям

Такое решение увеличивает прочность конструкции и дает дополнительную опору вьющимся растениям.

Похожая по компоновке пергола с продольными связями, выполненными из полосы. Здесь таких связей меньше – всего три, по верхней и нижним точкам дуг. Для усиления конструкции использована крупноячеистая сетка из толстой проволоки.

Еще одна конструкция с сетчатым заполнением пространства между арками и стойками. Ячеи сетки расположены диагонально, вход и выход из «тоннеля» дополнены эффектными коваными деталями. Интересно, что в данном случае стойки не забетонированы, а крепятся к бетонным заглубленным опорам с помощью пластин

Заменить профильную трубу можно арматурным прутком, как показано на фото ниже. Диаметр прутка (номинальный) в этом случает должен быть не меньше 28…32 мм, а лучше 40 мм. Нагрузка на такую конструкцию ограничена, увеличивать размеры сооружения не стоит. Плюс – стойки из прутка можно просто загнать в мягкий грунт, обойдясь без бетонирования, но находящийся в земле конец стойки обязательно защищать от коррозии обмазочной гидроизоляцией.

Выводы

Установка пластиковой конструкции в деревянном доме выполняется своими руками максимально просто. Для этого понадобится выполнить точные расчеты и подготовить определенный набор инструментов

Все работы проводятся максимально осторожно. Это необходимо для длительной службы стеклопакета

Во время работ необходимо соблюдать определенную последовательность действий, а также выполнять некоторые правила

При этом важно учитывать особенности усадки деревянных стен. Если следовать советам профессионалов, пластиковый стеклопакет будет исправно служить долгие годы

Видео монтажа поможет справиться с поставленной задачей максимально эффективно:
