Как собрать дверную ручку и установить для межкомнатной двери? Пошаговая инструкция

Рекомендуемый порядок действий

Ремонт ручки межкомнатной двери нажимного типа ничем не отличается от восстановления работоспособности аналогов, устанавливаемых на входных створках. Все технологические операции, равно как и типовые неисправности, полностью идентичны. Разница лишь в нюансах, определяемых видом запорного механизма (врезной или накладной) и его моделью (производителем).

Демонтаж замкового устройства

С обеих сторон створки находятся крепежные планки, соединяемые длинными винтами. В зависимости от модели замка, их может быть по 2 или 4. Последнее характерно для ручек, устанавливаемых на каркасные двери. Задача – открутить метизы и вынуть их из посадочных гнезд.

Остается снять замковый механизм. Если он имеет декоративную планку, то сначала придется выкрутить маленький винтик, который фиксирует ручку. После этого (вращением против часовой стрелки) снимается накладка.

Определение неисправности и ремонт

Один конец пружины слетел с посадочного места. Это становится понятно и без разбора фурнитуры; при таком дефекте после нажатия ручка в исходное положение не возвращается. Устранить несложно – зацепить пружину и проверить механизм в работе. Но если деталь сломана, то ремонтировать бесполезно. Во-первых, нужно еще ее найти, с такими же линейными параметрами. Во-вторых, сила ее растяжения должна быть идентичной, иначе работа замка доставит массу неудобств. Например, язычок будет не полностью утапливаться в створку, постоянно цепляясь за планку. В этом случае целесообразно установить новый замок.

Отсутствует смещение язычка. Такая неисправность механизма вызывается несколькими причинами.

Вариант 1 – разболталась сама ручка. Это в основном характерно для образцов из мягких металлов (сплавов). Грани ее паза постепенно развальцовываются, и надежность сцепки со стержнем утрачивается. Решить проблему можно двумя способами. Первый (временный, на период поиска новой фурнитуры) – уплотнить зазор между «квадратом» и пазом в рукоятке. Второй – заменить деталь. В розницу ручки продаются, и можно выбрать изделие любой понравившейся конфигурации. Главное, чтобы посадочное «гнездо» было по размеру идентичным для надежной стыковки с механизмом защелки.

Вариант 2 –  повреждение штыря. Как правило, в дешевых замках стержни из силумина, а данный сплав прочностью не отличается. Такую деталь несложно купить, обрезать по длине, обработать напильником торцы и установить по месту.

Ручка периодически выпадает, но разрушения металла нет. Единственная причина – ослабление или поломка стопорного кольца. Если оно лопнуло, то фрагменты выпадут сразу же после демонтажа механизма. Это худший сценарий – такой замок придется менять. В случае если фиксатор попросту ослаб, можно попытаться его поджать. Не всегда это получается, особенно если сталь высокого качества; она легко пружинит. Но других вариантов ремонта в подобной ситуации нет. При положительном результате замок какое-то время еще послужит.

Получается, что зная устройство запора и имея под рукой всего лишь пару отверток, понять, как отремонтировать дверную ручку межкомнатной двери или входной, несложно. Но если требуется замена какой-то детали или всего механизма, лучше взять неисправный образец при походе в магазин с собой. Приобретать аналог нужно «один в один», иначе не факт, что он подойдет по размеру, толщине, конфигурации и так далее.

Как установить дверную ручку?

Определяют высоту установки ручек на межкомнатные двери по своему предпочтению, но обычно придерживаются расстояния от пола 0,9–1 м. Показатель может зависеть от роста людей, проживающих в доме. Для соблюдения эстетики рукоятки всех полотен ставят на одной высоте.

Начинают установку дверных ручек на межкомнатные двери с нанесения разметки, но сначала полотно легонько простукивают. По звуку определяют плотность. Современные двери часто идут внутри пустые. Деревянный каркас сделан только по периметру и установлены перемычки. Если фурнитура попадёт на пустоту, то закрепить её невозможно.

Выполняется установка ручки на снятой с петель двери. Если полотно нельзя безболезненно демонтировать, то его расклинивают в открытом состоянии. Каждая модель имеет свои особенности конструкции

Поэтому перед врезкой важно ознакомиться с прилагаемой инструкцией, сделать замеры. Они помогут точно подобрать по диаметру сверлильные насадки

Монтаж ручки защёлки

Начинают установку ручки защёлки на межкомнатные двери с выбора полнотелого места и нанесения разметки. Обычно схему производитель прилагает. При её отсутствии делают ручную разметку одновременно с врезкой:

Сначала от края полотна на расстоянии 60 мм ставят отметку. На торце проводят осевую линию, отмечают центр для будущего отверстия.
Чтобы лицевая пластина корпуса защёлки получилась заподлицо с древесиной, в торце дверного полотна стамеской выбирают гнездо глубиной 3 мм.
Для дальнейшей установки ручки кноб берут электродрель с коронкой и сверлят в полотне сквозное отверстие

Важно соблюдать аккуратность, чтобы избежать повреждения декоративного покрытия полотна.
С торца створки на отмеченном центре сверлят перьевым сверлом отверстие. Его глубина и диаметр равен размеру корпуса защёлки

Глубже сверлить нельзя, так как существует риск повреждения филёнки. Защёлку вставляют внутрь, фиксируют двумя саморезами.

  • Чтобы установить кноб, сначала её разбирают. Сбоку имеется технологическое отверстие, внутри которого расположен фиксатор – язычок. При нажатии его ключиком рукоятка легко снимется.
  • Следующим элементом снимают декоративную накладку. Внешнюю половинку ручки вставляют в отверстие двери, а с другой стороны ставят внутреннюю и оба элемента стягивают болтами. Теперь осталось поставить на место декоративную накладку и саму рукоятку.

Продолжение установки дверной ручки с защёлкой предусматривает крепление ответной планки. Створку полностью закрывают и пытаются обозначить на лудке место прилегания язычка запорного механизма. По разметке стамеской выбирают углубление, вставляют декоративный карман, сверху саморезами фиксируют стальную накладную пластину.

По окончании работ проверяют работоспособность механизма.

Монтаж ручки с замком

Установка дверной ручки с замком усложнена выдалбливанием большого паза в торце створки для корпуса запорного механизма. Работа состоит из следующих действий:

  • Замок прикладывают к торцевой поверхности полотна. Карандашом обводят заднюю часть корпуса. По разметке электродрелью сверлят отверстия, располагая их максимально плотно. Оставшиеся перемычки выбирают стамеской. Делать отверстие лучше перьевым сверлом, причём его диаметр должен быть на пару миллиметров больше толщины корпуса запорного механизма.
  • Внутрь паза вставляют замок. На торце створки карандашом обводят контур лицевой пластины, выбирают стамеской под неё углубление.
  • Приложив к боковой поверхности полотна замок, отмечают отверстие для рукояток. Ниже обозначают и проделывают отверстие под замочную скважину.
  • Замок устанавливают внутрь паза, фиксируют саморезами. Вставляют металлический квадрат, надевают декоративные накладки. На квадрат надевают рукоятки. Каждую накладку фиксируют к створке саморезами или насквозь болтами, что зависит от модели.
  • При закрытом дверном полотне выполняется разметка лудки под ответную планку. После выборки стамеской углубления саморезами фиксируют пластину.

После установки замка проверяют его работоспособность.

Монтаж ручек для раздвижных дверей

Для врезки ручки в межкомнатную дверь откатного типа понадобится только дрель, стамеска и отвёртка. Упростить задачу можно фрезёром. Обычно рукоятки раздвижной двери выполнены продолговатой формы. Состоят они из пластмассового вкладыша, на который защёлкивается декоративная накладка.

Происходит установка на двери купе ручки так:

  • Пластиковый вкладыш прикладывают к боковой поверхности створки. Обводят карандашом контур.
  • С помощью сверла и стамески или фрезером выбирают паз. Его глубина соответствует толщине вкладыша. Обычно достаточно 12–15 мм.

Как вставить дверные ручки для межкомнатных дверей?

Существуют разнообразные виды ручек, которые непохожи друг на друга по цвету, форме, материалу, механизму и способу монтажа. Если за основу классификации брать последний признак, то выделяют два вида ручек:

  1. Накладные.
  2. Врезные.

Установка изделий первого класса выполняется просто и не доставляет серьезных хлопот. Они просто фиксируются к поверхности полотна в отличие от другого типа изделий. Монтаж врезных ручек предполагает предварительное высверливание отверстия в дверном полотне.

Врезные устройства подразделяются, в свою очередь, еще на два вида:

  1. Поворотные или ручки-кнобы. Ими открывают дверь, не нажимая на рукоятку. Операция выполняется за счет поворота держателя. Такого рода устройство может быть оснащено фиксатором, который блокирует язычок замка. Это позволяет закрыть дверь с внутренней стороны. Ручки очень удобны в эксплуатации, так как имеют круглую форму.

    Поворотная ручка удобна в эксплуатации за счет круглой формы

  2. Нажимные или ручки-защелки. Здесь несложно догадаться, что механизм приходит в действие после надавливания на рычаг.

    Нажимная ручка-защелка приводится в действие после нажатия на рычаг

Для раздвижных систем могут устанавливаться скрытые ручки

Стоит отметить, что рукоятки бывают скрытого типа. Они предназначены для таких раздвижных систем, как двери-купе. При движении створок изделия не мешают, не портят обои и стены.

Чтобы вещь прослужила долгие годы, за ней нужно ухаживать. Точно так же и с фурнитурой. С годами она стареет и изнашивается, что негативно сказывается на изделии в целом. Для замедления этого процесса не забывайте заботиться о фурнитуре.

Для ухода за ручками необходимо:

  • Вытирать их от пыли водой со специальными средствами для чистки. Избегайте при этом средств, в состав которых входят кислоты, щелочь и абразивные частицы. Они могут повредить внешнее покрытие изделия, что приведет к появлению ржавчины. После мытья изделие нужно протереть сухой тканью.
  • Подкрутить разболтавшуюся рукоятку. Если этого не сделать, механизм сломается.
  • Оберегать изделие от грубых механических воздействий.

Кроме ручки, в вашей заботе нуждается также дверной замок. Под основным уходом в данном случае понимается регулярная смазка механизма специальными средствами. Иногда в качестве их замены используют подсолнечное или другое растительное масло.

Для смазывания труднодоступных мест рукояти используют насадку-трубочку

Таким образом, изучив основные тонкости монтажа ручки, вы способны без посторонней помощи осилить эту задачей. Главное при этом – верить в свои силы и тогда награда в виде качественно установленной ручки не заставит себя долго ждать.

Важным условием для монтажа с первого раза и сохранности дверного полотна является правильная разметка. Здесь актуальна поговорка «семь раз отмерь — один раз отрежь». Отмерьте необходимую высоту механизма от пола (рекомендуется располагать его на высоте 80-100 сантиметров). Для разметки можете использовать кондуктор, а можете обойтись классическими угловой линейкой и карандашом.

Классификация конструкций дверных ручек

В зависимости от типа двери, вида рукоятки и набора функций дверные ручки имеют следующие разновидности:

  • Стационарные. Это самая простая модель, которая нужна только для открывания/закрывания дверей без фиксации. Стационарные ручки бывают сквозные и накладные.
  • Ручки-защелки. Это самый распространенный вариант для межкомнатной двери. По типу рукоятки они делятся на нажимные и поворотные (кнобы). Конструкция оснащена фалевой защелкой, которая приводится в движение рукояткой. Специальная пружина обеспечивает возврат рукоятки в начальное положение. Есть разновидности с фиксатором или встроенным замком.
  • Ручки с врезным замком. Они представляют собой единый механизм, включающий фалевую защелку и замок с щеколдой. Их обычно применяют для входных дверей.
  • Ручки для пластиковых дверей бывают односторонние и двусторонние. Первые используются в тех случаях, когда дверь требуется закрывать только с одной стороны. Модель имеет тот же принцип действия, что и нажимная, только не предусмотрен возврат рукоятки в исходное положение.

    Двусторонняя ручка для балконных пластиковых дверей

  • Ручки для раздвижных дверей совсем не похожи на остальные модели – они утоплены в дверное полотно.
  • Ручки для металлических дверей имеют одно отличие от ручек с замком – наличие пластиковых прокладок для защиты механизма.

Замена ручки входной металлической двери

Многие металлические двери отечественного производства выпускаются с недорогими замками эконом-класса, которые комплектуются только вместе с ручками, отдельно приобрести их невозможно. Поэтому замена дверной ручки на аналогичную возможна только вместе с замком. Конечно, мы можем предложить варианты замены комплекта ручек отдельно, но они будут другого производителя, конфигурации и цвета.

Заменить дверные ручки на отечественных дверях – от 2500 рублей

Замена ручек на китайской двери Master Lock – от 3000 рублей

Замена ручки на входной двери, замок KALE – от 3000 рублей

Как выбрать и поставить дверную ручку, чтобы не сломалась?

Дверные ручки для замков и дверей отличаются по конструкции, материалам, стоимости. Специалисты рекомендуют выбирать более дорогие, качественные изделия от известных европейских производителей. Наши консультанты помогут вам определиться с выбором и расскажут о достоинствах и недостатках выбранной модели. Оформить заявку на ремонт ручек на входной двери или заменить дверной замок в металлической двери целиком можно непосредственно на сайте или по телефону диспетчерской службы. Гарантом нашей безопасности служат двери, но без замка с ручкой, они ничего не значат.

Все ведущие европейские производители, разрабатывая дизайн, большое внимание обращают, насколько удобно потребителю нажимать на дверную ручку. Итальянские производители выпускают ручки из латуни, нержавеющей стали, а немецкие предпочитают изготовлять из латуни, стали и алюминия

При этом качество немецких производителей лучше и намного надежней, а по дизайну итальянские производители делают модели более красивые и изысканные, предоставляя покупателю большой выбор.

Нужно определиться, к какой двери вам нужна ручка — это уличная входная дверь, железная дверь в квартиру или проходная общая тамбурная дверь, а в случае запирания двери, нужно определиться с типом замка. От модели замка зависит выбор размера ручек.

Ручки могут иметь всевозможные отделки, например матовая, хромированная или никелированная. Самые стойкие к истиранию — из стали, но также достаточно устойчивые из алюминия и бронзы. Цена на продукцию зависит от некоторых факторов: это материал, из которого она сделана, отделка, модель и страна изготовитель. Будьте внимательны!

Для этого разберемся, как устроена нажимная ручка:

  • нажимная часть, за которую вы беретесь рукой
  • пластиковое кольцо
  • основание дверной ручки
  • возвратная пружина
  • ограничитель хода ручки
  • стопорный винт
  • квадрат
  • в некоторых конструкциях есть также цилиндровый механизм.

Конструкция не самая сложная, поэтому с некоторыми проблемами можно справиться самостоятельно.

Установка ручки-кноба

Перед монтажом сначала наносится разметка основных углублений для крепежа по шаблону, за неимением которого разметка производится одновременно с врезкой составляющих.

На высоте от пола 90-100 см и отступе 6 см от внешней торцевой стороны полотна намечается первая отметка. На торце наносится осевая линия и отмечается центр углубления для язычка.

Для того, чтобы ответная планка защелки находилась заподлицо с покрытием полотна, во внешней торцевой части двери при помощи стамески и молотка выбирается небольшое прямоугольное углубление по размеру боковой планки и глубиной 0,3-0,4 см.

При помощи накладки в виде коронки на 50 мм дрелью выпиливается отверстие насквозь на месте первой отметки. Постарайтесь, чтобы края спила были ровными, без повреждений и потери привлекательности двери.

С торца двери на размеченном центре перьевым сверлом пропиливается заглубление, глубина и диаметр которого соответствуют корпусу запора. Не стоит выпиливать отверстие насквозь, так как это может спровоцировать повреждение филенки. Защелка вставляется внутрь заглубления и фиксируется метизами.

Перед тем, как поставить ручку-кноб, ее придется разобрать на части при помощи шестигранного ключика, что идет в комплекте. Половинка кноба с прямоугольным штырем вставляется в сквозное отверстие через защелку на межкомнатную дверь и завинчивается с одной стороны. С другой на штырь нанизывается вторая часть кноба и завинчивается болтом. С каждой части завинчивают саморезы, которые затем скрываются за декоративными накладками.

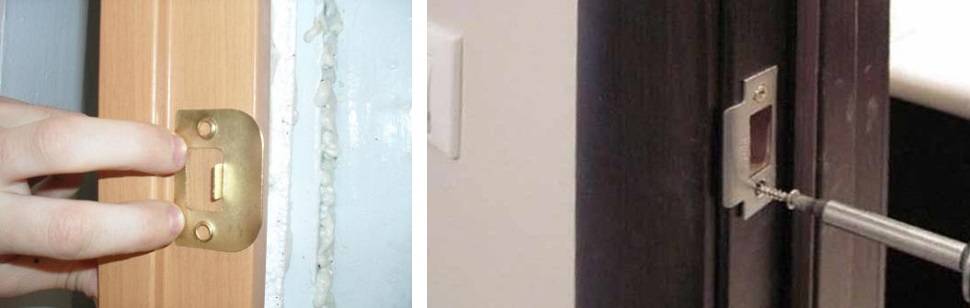

Чуть прикрывается створка с установленной ручкой, на дверной раме намечается расположение верхней и нижней части язычка. Угольником замеряется промежуток между краем створки и центром торцевой планки запора, после чего получившиеся параметры дублируются на дверной раме.

На получившуюся на дверной коробке разметку накладывается вторая планка, по размерам которой при помощи стамески и молотка выбивается небольшое углубление. Коробка выбивается на такую глубину, чтобы туда поместился выдвинутый язычок и боковая планка. После чего планка прикручивается метизами над пазом.

Некоторые модели кнобов оснащены специальными пластиковыми вставками, которые вставляются внутрь пазового отверстия под язычок и скрывают крепеж. Такую вставку можно приобрести отдельно в специализированных отделах.
Монтаж нажимных ручек проводится аналогичным образом.

Нажимная во входных дверях

У такой фурнитуры низкая надежность и короткий срок эксплуатации. В дверном полотне чаще всего установлен замок. Если защелка работает нормально, менять его не нужно.

Алгоритм действий такой же, как при демонтаже фурнитуры во входных дверях. Открутите размещенный в полотне шуруп. Уберите ручку. В планке есть разъем. Аккуратно разместите нож в разъеме и приподнимите. Не повредите при этом планку, она легко деформируется. Под планкой расположены четыре шурупа. Открутите их и достаньте замок.

Модель с розеткой

Такие круглые ручки, в зависимости от исполнения, разбираются по-разному. Отличие – в способе крепления декоративной части.

Вариант 1 – отверстие для доступа к элементам крепежа отсутствует. В более простых конструкциях оно располагается сбоку и хорошо заметно. Как разобрать круглую дверную ручку в этом случае? Она состоит из двух половинок. Нужно взяться за нижнюю (стационарную), и поворачивать верхнюю часть. При небольшом усилии она свободно открутится. После этого остается лишь отвернуть крепежный винт, который «сидит» на оси, и снять вторую половину.

Вариант 2 – отверстия имеются. Здесь достаточно просто, и пояснения не требуются.

Рекомендации и советы мастеров

Советы экспертов:

  • Перед покупкой разобрать старый механизм. Взять с собой, чтобы показать консультанту и приобрести подходящий к дверному полотну элемент. Это сократит время монтажа, сэкономит финансы на повторной покупке.
  • Мастера рекомендуют приобретать рукояти, имеющие внутреннюю броненакладку, но такие модели дорогие. Однако они характеризуются высокой надёжностью и защитой от взлома.
  • Если человека устраивают простые варианты рукояти, то можно разыскать модели из самых дешёвых материалов — от пластиковых до металлических. Схема установки не изменится, но монтаж будет считаться более лёгким.
  • При наличии двойных межкомнатных дверей лучше брать ручки для распашных полотен. Другие варианты механизмов усложнят установку, может пострадать полотнище.

Бренд производителя тоже важен. По отзывам потребителей, мастеров, лучшими считаются 10 производителей. Самые популярные:

  • AGB (лучшая фурнитура для купе);
  • Гардиан (соотношение невысокой цены и хорошего качества);
  • MANDELLI (лучший дизайн);
  • Apecs (высокая износоустойчивость, долговечность).

Важно
Важно не пренебрегать индивидуальными средствами защиты — респираторами, перчатками, защищающими составами от раздражений на коже. Если человек не желает выполнять монтаж собственными усилиями, лучше пригласить мастера на дом

Это позволит сэкономить время, нервы, деньги на покупку нового дверного полотнища, рукояти.

Заменить ручку просто, если подойти к работе ответственно. Первое, что нужно учесть — это модель рукояти. От неё будет зависеть лёгкость монтажа. Учёт советов экспертов, исполнение инструкции по установке механизма помогут выполнить работы быстро, просто. При грамотном уходе элемент прослужит дольше.

Определяем местонахождение для замка

Прежде чем устанавливать устройство для закрывания, нужно понимать, где оно должно находиться на плоскости. В этом вам поможет простой фокус. Дабы избрать предельно комфортное местонахождение, необходимо стать перед дверью и представить ручку, потянуть за нее. Именно эта высота и будет удобной. Если семейство имеет детей или же планирует их завести, то фиксировать устройство стоит несколько ниже обычного – так ребенок не будет чувствовать неудобств при открытии двери. Определенный уровень можно обозначить одним из подручных средств.

Первый опыт этап, рассказывающий о том, как врезать замок в межкомнатную дверь самостоятельно, закончен.

Выборка отверстий под ручку механизм замка

Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.

Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.

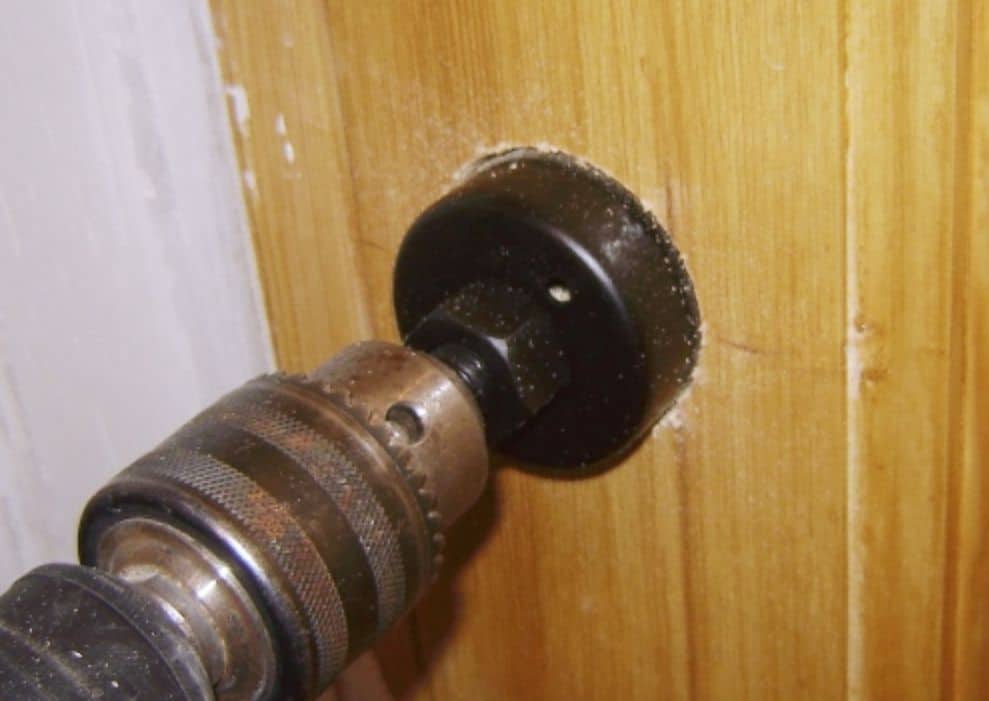

С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.

Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

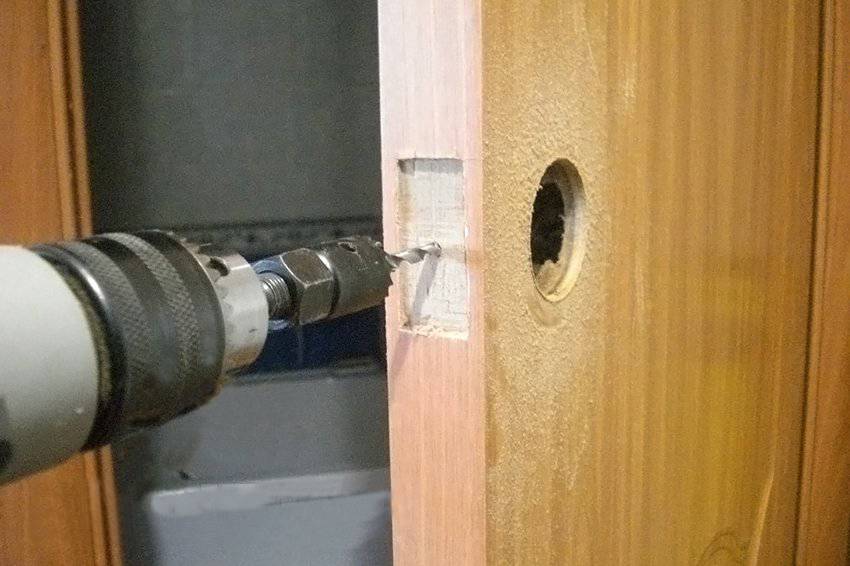

Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.

Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки.После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка. Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень  плоскостью двери.

Совет: Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.

Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней

При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты

На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.

При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им  полагается.

Установите все части ручки на место поп прилагаемой инструкции, на том работа по монтажу ручки закончена. На самом деле делается это намного проще чем кажется, можете просмотреть видео ролик в котором наглядно увидите весь процесс монтажа замка своими руками.
