Как выполнить монтаж мансардных окон в металлочерепицу и мягкую кровлю: виды и монтаж своими руками: — Велюкс (velux), Факро (facro)

Финишные работы на заключительном этапе

Когда оконная конструкция установлена и основные монтажные работы завершены, необходимо сделать откосы. Основное правило, которое нужно соблюсти на этом этапе, заключается в том, чтобы расположить верхний откос в вертикальной плоскости, а нижний – в горизонтальной. При подобной установке боковые плоскости этих конструкционных элементов имеют форму треугольника или трапеции.

Откосы придадут завершенности оконного пространстваИсточник sjaartje.nl

Такое расположение способствует естественному круговороту воздушных потоков, препятствующих образованию продуктов конденсации на стеклянных поверхностях. Основным материалом для изготовления откосов служит гипсокартон или вагонка. Некоторые модели пластиковых окон укомплектованы заводскими откосами из твердого пластика, которые отличаются простотой монтажа и минимальным уходом.

Многообразие выбора

Кроме представленных компаний, на рынке встречаются товары и других конкурентов, например, Рото. Поэтому, выбирая, что лучше – Велюкс, Факро или Рото либо продукция иного производителя, придется досконально изучить особенности каждого товара. Прежде всего для того, чтобы правильно выбрать окна, необходимо определиться, какую они будут нести функцию; например, если требуется создать светлое помещение, то и окна должны иметь довольно большой размер.

Не все производители выпускают нестандартно большие окна. Если нужно позаботиться об освещении спальни, свет там, наоборот, должен быть приглушенным, поэтому вас может заинтересовать небольшое окно. К тому же многие производители предлагают широчайший ассортимент фурнитуры, от которой зависит способ открывания окна и самих конструкций. Перед покупкой имеет смысл сравнить продукцию разных производителей, например, Fakro и Velux, чтобы отдать предпочтение той, которая, на ваш взгляд, будет в большей степени отвечать всем вашим требованиям. Практически все марки выпускают продукцию под заказ, поэтому можно выбрать нужный тип конструкции и размер.

Компания Велюкс известна на мировом рынке уже 69 лет. В России этот бренд стал известен с 1991 года, в настоящий момент является одним из лидирующих в стране. Компания постоянно радует покупателей новыми технологиями, разрабатывает которые самостоятельно. Обратившись к специалистам при выборе Velux и Fakro, вы можете быть уверены, что для вас быстро и грамотно скомпонуют необходимое мансардное окно, которое подойдет к вашему типу кровли

Стоит обратить внимание, что компания выпускает и фирменную фурнитуру, которая не только идеально подходит к продукции, но и обеспечивает ее долговечность и прочность, потому что именно от качества фурнитуры зависит то, как долго прослужит любое окно в доме и насколько оно будет надежным

Нажмите чтоб скачать каталог мансардных окон Велюкс 2018

Монтаж окон данной компании несложен, так как производитель хорошо продумал конструкцию, максимально облегчив ее установку. Кроме этого, компания выпускает большое количество аксессуаров, которые могут потребоваться при установке окна. Вы можете приобрести фирменные элементы для защиты от солнца, механизмы, позволяющие управлять мансардными окнами Velux/Fakro на расстоянии, разнообразные стеклопакеты. Касательно последних производитель предлагает шесть разновидностей, рассчитанных не только на разные климатические зоны, но и под индивидуальные запросы покупателя. Такие системы рассчитаны на разные виды крыши. В ассортименте есть антивандальные окна, которые помогут защитить помещение от незаконного проникновения, или попытки разбить стекло механическим путем.

Для изготовления окон компания Велюкс использует качественные материалы, отвечающие всем экологическим требованиям. Например, применяемая древесина проходит специальную обработку, она не только создает особенный микроклимат внутри помещения, но и служит долго, так как защищена от воздействия грибков, влаги и других вредоносных внешних факторов.
Используя современные технологии, компания смогла создать энергосберегающие конструкции, создающий в помещении так называемый теплый периметр, благодаря которому в зимнее время в помещении сохраняется теплый воздух, а в летнее – прохладный. При этом на стекле не будет образовываться конденсат, вредящий отделке комнаты и кровельному пирогу

Расстояние между стеклами наполняется аргоном или другим газом, что позволяет повысить изоляционные качества стеклопакета, сделав его более тихим и теплым.
Вся продукция компании тщательно тестируется, прежде чем попадает на рынок, что важно учесть, решая, что лучше купить Velux или Fakro. Небольшим приятным дополнением совершенно всех моделей окон является наличие специального клапана для проветривания

Это позволяет поступать свежему воздуху в комнату при любой погоде, при этом не создается сквозняк, в помещении не становится холоднее.
Специальный фильтр в устройстве вентиляции не позволяет проникать внутрь помещения пыли.
Отличительной особенностью данного типа мансардных окон является возможность использовать их практически в любой климатической зоне страны, так как они способны противостоять критичным морозам.
Кроме этого, продукция хорошо подходит для местностей, где часто дует порывистый, даже ураганный ветер. Производитель предлагает большое количество моделей на совершенно любой вкус.

Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы

Учитывая тот факт, что цена монтажа металлочерепицы никогда не была низкой, многие предпочитают попробовать сделать все необходимое самостоятельно. Хотя изначально стоит ознакомиться с тем, сколько стоит профессиональный монтаж металлочерепицы. Цена работы за м2 начинается от 250 рублей и может возрастать в зависимости от сложности.

Процесс монтажа кровли из металлочерепицы, технология которого будет рассмотрена далее, состоит из нескольких этапов, каждый из которых имеет свое значение и должен быть проведен должным образом.

Металлочерепица является экологически безопасным материалом и не содержит в своем составе вредных компонентов

Укладка металлочерепицы: подготовительный этап и проведение расчетов

Первое, что потребуется сделать в том случае, если было принято решение о самостоятельном проведении процедуры укладки металлочерепицы на поверхность крыши – проведение предварительных расчетов. Это необходимо для того, чтобы определить, какое количество каких материалов потребуется и, соответственно, избежать ненужных затрат.

Начнем с того, что проясним некоторые основные понятия, чтобы в дальнейшем вопрос о том, как именно устроена кровля из металлочерепицы не возникал. Если посмотреть на крышу, которая уже была покрыта этим материалом, то можно увидеть, что она состоит из рядов, которые проходят поперек ската и волн. Расстояние от одного ряда до другого называют шагом.

Существует такое понятие, как «модель». Под этим названием подразумевают листы металлочерепицы, шаг которых составляет 35 см, а количество волн при этом 6. В продаже можно найти листы модулей 1, 3, 6 и 10.

Схема монтажа кровельного пирога: 1. Система стропил, 2. Контррейки, 3. Гидроизоляционная пленка, 4. Бруски вертикальной обрешетки, 5. Стартовый брус горизонтальной обрешетки, 6. Бруски горизонтальной обрешетки, 7. Обрешетка дополнительная, 8. Ветровая доска, 9. Кронштейн для желоба, 10. Карнизная планка, 11. Металлочерепица, 12. Кровельный конек. 13. Коньковый уплотнитель, 14. Слуховое окно, 15. Материал теплоизоляции, 16. Пароизоляционный материал, 17. Подшивка мансарды.

В процессе выбора подходящего размера листа ориентироваться нужно на то, чтобы после монтажа стыки и волны сходились таким образом, чтобы образовывать единое покрытие по всей длине ската

Количество материала при этом высчитать довольно просто, приняв во внимание длину крыши и листов

Приобретая металлочерепицу, важно обратить внимание и на некоторые дополнительные элементы, которые входят в комплект и позволяют провести правильную установку. К этому относят стальные планки длиной 2 м, а также листы стали 200х125 см, которые должны иметь ту же расцветку, что и черепица

В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям. Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов.

Перед выбором металлочерепицы в качестве кровли, стоит обратить внимание на угол наклона крыши

Материалы и инструменты для укладки металлочерепицы своими руками

Для того чтобы провести монтаж металлочерепицы своими руками, необходимо заранее позаботиться о наличии некоторых инструментов и материалов, которые позволят провести все работы максимально просто и эффективно:

  • шуруповерт;
  • электродрель;
  • ножницы для резки металла;
  • измерительная рулетка;
  • молоток;
  • маркер;
  • монтажная лента.

Также стоит позаботиться о наличии стремянки и средств, предназначенных для индивидуальной защиты лица и рук (очки, перчатки).

Крепление металлочерепицы к обрешетке осуществляется с помощью саморезов и шуруповерта

Что же касается расходных материалов, которые потребуются для подготовки основания и крепления металлочерепицы, то в этот список можно отнести: гидроизоляционный материал, кровельные планки, черепицу, а также аэроролик, планки для конька и торцов, направляющую доску и доски 2,5х10 см. Само собой, потребуются и крепежные элементы – саморезы и специальные уплотняющие шайбы для них.

Что такое ендова и для чего она используется

Ендова является внутренним углом крыши, который образуется при стыковке двух скатов. Этот элемент также называют разжелобок. Основное назначение данной конструкции заключается в защите внутренних кровельных углов от попадания воды. Ендова нужна на стыках крыш с непростым геометрическим строением, а также на линии присоединения материала кровельного покрытия к вертикальному на мансарде в слуховых окнах.

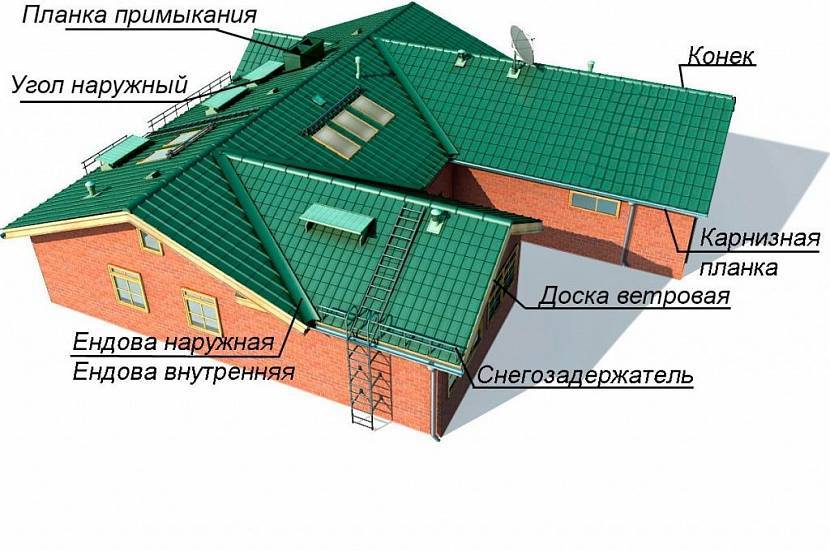

Схема ендовы крыши:

Ендова является внутренним углом крышиИсточник zen.yandex.tm

Размеры ендовы будут зависеть от того, насколько большой уклон у крыши – чем он меньше, тем более длинный и широкий нужен разжелобок. Также на данный элемент конструкции кровли влияют и погодные условия в местности строительства дома. Стандартная длина ендовы крыши 2 м, возможно изготовление конструкции в 3 м. Разжелобок большого размера, например 10 м, монтируется из нескольких планок, уложенных внахлест

При этом важно сохранить герметичность всех соединений

Разжелобок часто путают с коньком крыши. Но это разные элементы – конек монтируется на внешний угол, а ендова на внутренний.

Конек монтируется на внешний угол, а ендова на внутреннийИсточник besplatka.ua

У использования ендовы есть ряд преимуществ, поэтому она является необходимым элементом при монтаже кровли:

  • организовывает стоки дождевых и талых вод на элементах крыши, что обеспечивает более длительную их сохранность;
  • увеличивает безопасность при сильных снегопадах – осадки не задерживаются, опадая маленькими пластами;
  • монтаж производится достаточно просто и быстро.

Крыша с ендовой предполагает стропильную систему, и сложности могут возникнуть с гидроизоляцией, поскольку это место в устройстве скатов кровли испытывает максимальные нагрузки. Для проведения успешного монтажа нужен точный чертеж. Особенно внимательно выполняются работы на стыке главного ската крыши и мезонина.

После того как завершено устройство стропил, производят укладку материала кровли, выводя его на внутренние углы. Используют два подкладочных слоя с нахлестом. Затем монтируется верхняя планка, придающая эстетичный вид конструкции. Стыки обрабатывают герметизирующей лентой.

Расчет металлочерепицы

Подсчет необходимого количества материала для строительства крыши производится так (или воспользуйтесь онлайн-калькулятором):

  • Вычисляется площадь каждого ската.
  • Рассчитывается эффективный размер черепичного листа, для этого из его полной площади вычитается площадь, используемая в нахлесте.
  • Вычисляется количество рядов черепицы на скате. Для этого рабочую длину ската нужно разделить на ширину листа.
  • Подсчитывается количество листов в ряду.
  • Количества рядов и листов в ряду перемножаются.

При подсчете количества листов в ряду нужно иметь в виду величину перехлеста, которая может достигать 15-20 сантиметров.

Чтобы гарантированно избежать нехватки материала, лучше округлять все величины в большую сторону.

Расчет кровли

Правила обращения с листами металлочерепицы

Невзирая на то что металлочерепица относится к прочному материалу, при выполнении кровельных работ необходимо соблюдать некоторые правила.

Листы берутся за край штамповочной линии и только в защитных перчатках. Поднимать листы на крышу необходимо с применением направляющих из досок.

Перемещения по листам на крыше также требуют повышенного внимания:

  • ваша обувь должна иметь мягкую подошву;
  • категорически запрещается становиться на гребень волны;
  • ногу ставить необходимо на носки параллельно скату, таким образом, чтобы одна нога находилась в одной выемке.

Инструкция монтажа листов металлочерепицы позволяет выполнять их раскрой для сложных участков крыши на месте. Но здесь также есть свои нюансы. Резать листы «болгаркой» нельзя, так как при ее использовании повреждается полимерный защитный слой. Для резки лучше применить ножницы по металлу. Целесообразно применить для этого электрические высечные ножницы, так как они очень удобны для работы и на земле, и на кровле. Не следует забывать о технике безопасности – работать нужно в защитных рукавицах и очках.

Планирование и расчеты

Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.

Нижняя часть рамы должна быть выше уровня пола на 1-1,5 м

Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.

«Кровельный пирог» под мягкую черепицу

Перед тем как укладывать мягкую кровлю, требуется соорудить качественный «кровельный пирог». Основные его функции – защита от теплопотерь и предупреждение образования конденсата в подкровельном пространстве.

Рисунок 4. Конструкция кровли из мягкой черепицы

Технология устройства «пирога» под мягкую кровлю с утеплителем:

  • Монтаж утеплителя для минимизации теплопотерь. Чаще применяется минеральная вата в плитах. Укладка выполняется враспор между стропилами. Толщина теплоизоляционного слоя – 150-200 мм для средней полосы России.

  • Крепления пароизоляции для защиты утеплителя от влагонасыщенных паров, поступающих из жилых помещений. Настил полотен выполняется с внутренней стороны крыши перпендикулярно стропилам. Для фиксации используется строительный степлер, соединение производится с нахлестом 100 мм с помощью двустороннего скотча.

  • Настил гидроизоляционной мембраны для защиты минваты от возможных протечек кровельного покрытия. Укладка и крепление осуществляется аналогично с пароизоляционным материалом, только с наружно стороны крыши.

Контробрешетка и обрешетка

Сооружение кровли из мягкой черепицы своими руками требует обустройства естественной вентиляции подкровельного пространства, что исключит вероятность образования конденсата и защитит кровельное покрытие от повреждения в результате разбухания сплошного настила. Для этого поверх стропил в параллельном с ними направлении набиваются бруски контробрешетки толщиной не менее 40-50 мм.

Фото 5. Монтаж контробрешетки

На следующем этапе надо собрать обрешетку для правильной укладки сплошного основания под мягкую кровлю. Для этого используются доски толщиной 25-30 мм и шириной 100-150 мм, который набиваются с шагом 200-400 мм в зависимости от угла наклона скатов – чем более пологий скат, тем меньшее расстояние должно быть между обрешетинами.

Фото 6. Процесс сооружения обрешетки

Сплошной настил

Укладка мягкой кровли своими руками выполняется на сплошное, жесткое и ровное основание. Предельно допустимые перепады по высоте – 1-2 мм. Для сооружения настила применяются ОСП-3 и фанера типа ФСФ. Также допускается использовать обрезные доски, при этом их нужно располагать таким образом, чтобы фрагменты годовых колец были направлены выпуклостями вниз.

Листовые материалы монтируются с разбежкой швов, для крепления используются саморезы либо ершеные гвозди. Между отдельными элементами нужно оставлять зазор для компенсации линейного расширения в теплое время года – для ОСП и фанеры 3-5 мм, для обрезных досок достаточно 1-3 мм.

Фото 7. Процесс устройства сплошного основания

Минимальная толщина листовых материалов составляет 9 мм при укладке однослойной черепицы и 12 мм при использовании многослойного покрытия. Обрезные доски для сплошного снования обычно выбираются толщиной от 25 мм.

Укладка гонтов гибкой черепицы

Перед выполнением монтажа с помощью мелованного шнура на подкладочном ковре выполняется разметка. Шаг для горизонтальных линий составляет ширину 4-6 рядов гонтов. Для вертикальных линий шаг должен составлять длину 1-2 гонтов. Разметкой необходимо пользоваться в процессе укладки битумной черепицы.

Разметка ската крыши:

Посередине ската на линии перегиба карнизной планки отметьте точку 1. От точки 1 в обе стороны вдоль линии перегиба карнизной планки отмерьте отрезки по 1500 мм. Это будут точки 2 и 3. Затем от точки 2 отмерьте отрезок 2000 мм в направлении точки 3. Это будет точка 4. Точку 5 получить аналогично точке 4, отмерив отрезок 2000 мм от точки 3 в направлении точки 2.

Начертите две дуги, используя шнурку в качестве циркуля. Центр окружности для первой дуги – точка 2, начало дуги – точка 4. Центр окружности для второй дуги – точка 3, начало дуги – точка 5. В месте пересечения двух дуг отметьте точку 6. Соедините точку 6 с точкой 1. Отрезок 6-1 является перпендикуляром линии перегиба карнизной планки. Продлите отрезок 6-1 до конька.

Нанесите линии, параллельные линии перегиба карнизной планки. Первую линию нанесите с отступом a от линии перегиба карнизной планки. Последующие – с отступом b.

Нанесите от конька до линии перегиба карнизной планки линии, параллельные отрезку 6-1 с отступом с.

Данные отступы будут отличаться в зависимости от коллекции гибкой черепицы Docke PIE:

Коллекцияa, ммb, ммc, мм
Кёльн, Шеффилд, Сота343137167
Цюрих, Женева, Крона353142125
Гранада, Генуя, Тетрис343136166
Ницца343128167
Льеж, Кольчуга353140100

Разметка используется в качестве «справочной» сетки.

Основные правила монтажа:

В процессе укладки необходимо чередовать листы из нескольких разных упаковок. В результате рисунок готового покрытия станет более естественным.
Укладка должна идти снизу вверх

У гонтов, укладываемых на полосу карниза, изнаночная сторона полностью промазывается битумным клеем.
Укладка гонтов на сложные кровли выполняется с середины, на простые — от краев.
Важно, чтобы лепестки листов черепицы полностью перекрывали линию стыка карнизных полос.
Для этого первый ряд укладывается так, чтобы нижняя кромка листов черепицы на 1 см отступала от нижнего края карнизной полосы.
Стыковка боковых торцов выполняется без нахлеста.

Правильное крепление гвоздей

Если уклон кровли не превышает 45°:

Лист черепицы прибивается 6-ю гвоздями. Места фиксации выбираются по центру нижней границы клеевой полосы.

За один из ориентиров берется нижняя клеевая полоса. Гонт фиксируется тремя гвоздями по центру ее нижней границы. Еще два места крепления гвоздями — края (в 2,5 см от каждого края).

Лист черепицы в 4-х местах прибивается гвоздями. Места фиксации выбираются по центру нижней границы клеевой полосы.

Если уклон кровли превышает 45°:

Лист черепицы прибивается 6-ю гвоздями. Места фиксации выбираются по центру нижней границы клеевой полосы.

За один из ориентиров берется нижняя клеевая полоса. Гонт фиксируется тремя гвоздями по центру ее нижней границы. Еще четыре места крепления гвоздями — верхние и нижние углы (в 2,5 см от каждого края).

Лист черепицы в 4-х местах прибивается гвоздями. Места фиксации выбираются по центру нижней границы клеевой полосы. Дополнительно два гвоздя вбиваются в верхние углы

Черепица этого вида крепится одним и тем же способом независимо от уклона кровли. В верхних углах вбивается по одному гвоздю. Еще пять точек крепления располагаются вдоль нижнего края клеевой полосы.

  1. Вбивать гвозди нужно таким образом, чтобы их шляпки были закрыты гонтами, расположенными в следующем ряду.
  2. Крайние в ряду гонты подрезаются с торцов так, чтобы выдержать нужную длину. Подрезанные края нужно промазать мастикой на 10 см от края (не более), а затем приклеить к основанию.
  3. На ендовах края листов нужно обрезать таким образом, чтобы оставить открытую полосу ендового ковра (ширина от 10 до 15 см). Подрезанные края плиток на 10 см промазываются мастикой.

Укладка следующих, расположенных выше рядов проводится так, чтобы смещать их на половину лепестка. Монтаж таким образом выполняется для гонтов всех видов.

Вариант 1Коллекции «Кёльн», «Шеффилд», «Сота»

Вариант 2Коллекции «Генуя», «Гранада», «Тетрис»

Вариант 3Коллекция «Цюрих»

Вариант 4Коллекция «Ницца»

Вариант 5Коллекции «Льеж», «Кольчуга»

Если в упаковке гонтов оказывается влага, их необходимо просушить на открытом воздухе в течение 5-10 минут. Образование влаги характерно для недавно, менее нескольких недель назад произведенной черепицы и обусловлено технологическими нюансами самого производственного процесса. Такая влажность никак не влияет на эксплуатационные характеристики покрытия.

Подготовительные работы и расчет материалов

На первом этапе проводится промер всех стен и осуществляется устранение расхождений – максимально ровный короб избавляет от необходимости подгонки стропил. Пиломатериалы обязательно хорошо просушиваются. Далее проводится замер материалов и составляет план кровли:

  • необходима точная длина стен, что позволит определить площадь скатов;
  • определяется место размещения мансардных окон, вентиляции, дымохода и так далее.

После этого осуществляется расчет бруса и листов, количество данного материала определяется из площади кровли, а также установленного угла скатов. В большинстве случаев делают двускатную, уклон 35 градусов. Доски для стропильных ног определяется шагом их установки, размеров запланированной кровли и ее высоты. В основном расстояние между стропилами 100 см. Количество требуемых стропил определяется исходя из длины стены деленной на шаг, добавляется один и округляется к большему. Крыша из металлочерепицы может делаться без дополнительного укрепления под стропила. Далее надо высчитать материал на обрешетку, которая монтируется с расстоянием между собой от 35 до 40 см.

Основное назначение обрешетки заключается в поддержании каркаса, который формируется при помощи стропил. Также на обрешетку крепится металлочерепица, гидроизоляция, создает естественную вентиляцию.

Крепление металлочерепицы производится на обрешетку Источник udec.ru

Обрешетка может быть:

  • разреженной – между досками делается определенное расстояние, шаг между монтируемыми досками определяется интервалом волн черепицы;
  • сплошной – доски крепятся без зазоров друг к другу, увеличивается прочность каркаса, но требуется больше денежных затрат на приобретение материалов.

В основном применяется разреженная обрешетка, поскольку металлочерепица сама по себе прочная, для нее не надо укреплять каркас.

Установка оклада

Начинают монтаж оклада снизу вверх. Сначала устанавливают нижний гофрированный фартук, потом верхний и боковые. В самом конце ставят на окно накладки.

Оклады различных производителей имеют свои особенности установки, поэтому нужно следовать приложенной инструкции. Например, некоторые окна имеют на раме резиновый уплотнитель, а у других его нет. Оклад может быть волнистым или плоским, выбор зависит от того, осуществляется ли монтаж мансардных окон в металлочерепицу плоскую или волнистую. Все части оклада стыкуют и прикрепляют их к обрешетке и раме. Нижний фартук прикрепляют к кровельному материалу сверху. В завершение работы на оклад прикрепляют специальный элемент, к которому будет плотно прилегать кровельный материал.

Для заделки стыков между проемом и рамой можно использовать только специальные герметики, а не монтажную пену. После навешивания створки снимают защитное покрытие с окна. Внутри помещения обязательно делают монтаж откосов мансардных окон. Нижний откос делают вертикальным, а верхний – горизонтальным. Именно такое их расположение способствует наилучшей циркуляции воздуха.

Если установка была произведена правильно, ремонт мансардных окон потребуется не скоро, а их эксплуатация будет удобной.

Необходимые инструменты и оборудование

Покрытие крыши металлочерепицей начинается с подготовки необходимых инструментов. Для монтажа кровли из металлочерепицы понадобятся:

  • Шуруповерт.
  • Рейка.
  • Ножницы по металлу или иные устройства для резки металла, например, высечные ножницы, дисковая пила и т. д.
  • Строительный степлер.
  • Рулетка и маркер.
  • Составляющие кровли и кровельного пирога: черепичные листы, саморезы, гидро-, паро- и теплоизоляционные материалы, брусы для обрешетки и стропил.

ОБРАТИТЕ ВНИМАНИЕ!
При работе с черепицей нельзя использовать болгарку и другие абразивные режущие инструменты, так как это нарушает структуру листа.

Устройство мансардных окон

В комплект поставки чаще всего входят следующие комплектующие:

  • маркизет или рольставни для наружного затемнения;
  • оклад для защиты от негативных атмосферных воздействий;
  • само окно – замкнутая герметичная система;
  • гидроизоляционный уплотнитель;
  • внутренние откосы.

В стандартный набор мансардного окна входит стеклопакет, оклад, рама, откосы, фурнитура

Конечно, в продаже можно найти и более скромные комплекты, но рекомендуется выбирать вариант со встроенными шторами. Из-за того, что сама конструкция будет располагаться под углом, то классические средства затемнения могут быть не эффективны.

Монтаж других элементов кровли из металлочерепицы

Торцы кровли заделываются торцевыми планками. Располагают их с 5-сантиметровым нахлестом, в случае необходимости подрезают. Крепление производится с помощью саморезов.

При этом для бокового крепления применяют саморезы длиной 28 мм, а для верхнего – 80-миллиметровые.

Саморезы надо вкручивать на расстоянии 50–60 см.

После освобождения вентиляционного отверстия на коньке размещается фигурный уплотнитель, а на него через волну листа металлочерепицы при помощи 80-миллиметровых саморезов прикрепляют круглую или плоскую коньковую планку. Их установка производится с нахлестом 10 см.

Чтобы в будущем была возможность перемещаться по кровле, на нее монтируется вертикальная оградительная решетка (на уровне карниза).

Чтобы прикрепить опору решетки ограждения, применяют оцинкованные шурупы – М8 x60. Они вкручиваются через лист покрытия и прокладку на местах прогибов волны в опорный брус.

После этого опора регулируется с учетом уклона листов металлочерепицы, фиксируется, а на опоры навешивается кровельное ограждение.

Секции прикрепляют к опоре при помощи болтов М8 x55 и М10 x35, предварительно просверлив в верхней перекладине 11-миллиметровые отверстия.

Для доступности расположенных на крыше антенн и труб монтируются переходные мостики. Их крепление производится тем же способом, что и крепление кровельного ограждения.

Для регулирования наклона платформы в верхнем и нижнем кронштейнах подбираются необходимые отверстия. Фиксация производится при помощи болтов М8 x 20.

Преимущества

Компания-производитель существует с 1941 года, и за этот большой срок она стала одним из мировых лидеров в производстве оконных конструкций различного типа. Продукция прошла проверку в российских условиях: изделия этой марки испытывались при температуре ниже –50 градусов, после чего были официально признаны морозоустойчивыми.

Одно из преимуществ этой фирмы – широкий ассортимент продукции. Она предлагает следующие классы окон для мансарды:

  • GZL «Эконом» – базовый вариант с системой открывания по центральной оси. Изготовлен из плотной клеёной древесины, снабжённой лаковым покрытием. Обладает специальным моющим фильтром, предусмотрена удобная вентиляция.
  • GGL «Классика» – самый распространённый вариант, который может быть дополнительно укомплектован электроприводом. Это окно также открывается по центральной оси и снабжено моющим фильтром. Рама защищена трёхслойным лаковым покрытием, поэтому служить может очень долго.
  • GGL Integra – «умное окно». Оно оснащено электроприводом, на неё можно дополнительно смонтировать датчик дождя и рольшторы.
  • GGU «Влагостойкое окно» – блок повышенной защищённости от проникновения влаги, рама обработана белым полиуретаном. Для вентиляции использована система клапан – форточка, поставлен дополнительный моющий фильтр.
  • GPL – конструкция с двойной системой открывания. Оно может открываться по центру или снизу вверх до наклона в 45 градусов.

Срок службы каждого оконного блока превышает 20 лет, они изначально рассчитаны на длительное постоянное использование. Верхнее расположение ручки делает их безопасными для детей.

Проверка правильности формы крыши

Как правило, металлочерепицей покрывают скатные крыши – двух-, четырехскатные или вальмовые. Если в качестве покрытия выбрана металлочерепица — минимальный уклон кровли должен быть не менее 14 градусов.

Для плоских кровель такой кровельный материал не подходит. Максимальный уклон, как правило, не ограничивается.

Однако следует помнить, что данные рекомендации являются общими, то есть они не учитывают климатические особенности того или иного региона.

Так, например, в северных районах страны, где выпадает много снега, уклон металлочерепицы должен быть не менее 30, а в идеале – 40-50 градусов.

В тех же районах, где снега выпадает немного, но часто бывают сильные ветры, нежелательно делать кровлю с излишне крутыми скатами.

При таких климатических условиях для покрытия кровли, также, может быть использована металлочерепица – уклон, в этом случае, лучше сделать в пределах 15-20 градусов.

Перед началом монтажа необходимо проверить горизонтальность конька и правильность формы скатов. Для этого достаточно измерить скаты по диагонали. Если будут выявлены перекосы, то необходимо использовать доборные элементы, чтобы исправить ситуацию.

Виды мансардных оконных проемов

Под двухскатной крышей наиболее простым вариантом будет вертикальное окно на фронтоне. Такие проемы дают освещение частично, интенсивность зависит от стороны света. Северная сторона в этом плане совершенно бесполезна. Плюс в том, что форму можно придать любую: трапеция, квадрат, прямоугольник или круг. Наклонные же дают освещение весь день, но с минимальным обзором. Любителей наблюдать за звездами такой обзор устроит.

Если конструкция кровли позволяет, вертикальные проемы сочетают с наклонными. Создается панорамный эффект, зрительно увеличивающий размеры комнаты.

Кровельные оконные проемы делают также утопленными или выступающими. Рама монтируется вертикально в обоих случаях, во втором – только на стадии основного строительства. Такое архитектурное решение выполняет функцию скорее слухового окна, чем источника света.

В этой статье речь пойдет о наклонных окнах, вмонтированных в кровлю. Они дают максимальный процент освещения, хотя и не слишком эстетичны снаружи.

Рамы и створки производят из алюминия, композитного материала, дерева различных пород, а также с его покрытием. Деревянные подходят для спален, гостиных, детских. Для кухни, ванной комнаты нужна рама из устойчивого к влаге материала.

Производители не ограничиваются квадратной и прямоугольной формой, но нестандартные (например, арочная) конструкции нуждаются в особой технологии установки. Это существенно увеличивает их стоимость.

По способам открывания выбирают центральную, боковую ось управления или их комбинацию.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
