Как сделать стружкоотсос своими руками: чертеж, принцип действия

Стружкоотсос своими руками

Стружкоотсос из пылесоса можно назвать самым недорогим вариантом из всех существующих решений. Конечно, сам по себе бытовой пылесос в вашей мастерской никакой пользы не принесет. Главная причина бесполезности заключается в небольшом объеме мешка. Именно поэтому между пылесосом и станком нужно установить дополнительную вытяжную систему, которая состоит из циклона и объемного резервуара для сбора опилок.

В домашних условиях стружкоотсос имеет два главных модуля:

При помощи пылесоса в камере циклона формируется разрежение. Вследствие разницы давлений внутри и снаружи агрегата опилки вместе с воздухом и пылью попадают во внутреннюю полость циклона. Там действуют силы инерции и тяжести, вследствие чего механические взвеси отделяются от воздушного потока и оседают в нижней емкости.

Циклон может быть создан в виде крышки, монтируемой сверху накопительной емкости. Также эти модули можно совместить в один. Для начала нужно купить резервуар подходящего объема. К примеру, отлично подойдет бочка из пластика объемом 65 л.

Дополнительные материалы:

  • винты, шайбы и гайки нужны, чтобы закрепить входной патрубок
  • кусок канализационной трубы с манжетами
  • переходная муфта, опять же с канализационной трубы, на всасывающий патрубок агрегата
  • пистолет с монтажным клеем.

Когда все куплено и подготовлено, можно приступать к работе. Прежде всего в боковой части бочки нужно сделать отверстие для входного патрубка, который стоит разместить по касательной к корпусу. Его стоит установить в верхней части пластиковой бочки, чтобы получить наивысшую степень очистки. Зазоры между трубой и стенками бочки обязательно залейте монтажным герметиком.

После этого нужно сделать отверстие в крышке, вставить туда переходную муфту и тщательно загерметизировать все щели вокруг патрубка. Пылесос подсоединяют к верхнему отверстию, а патрубок, который будут отводить стружку от станка, вставляется в боковую трубу.

Тем не менее, небольшой процент древесной пыли циклон удержать все-таки не сможет. И чтобы добиться максимальной степени очистки, стоит оборудовать агрегат фильтром тонкой очистки. Как вариант, подойдет тканевый фильтр, которые крепится на каркас к верхней крышке циклона и обтягивается плотным материалом (к примеру, брезентом). Задача циклона заключается в отведении опилок и пыль из рабочей зоны.

Шланги, которые подключаются к стружкоотсосу, лучше купить именно от пылесоса. По стене проложите пластиковый трубопровод с гладкими внутренними стенками, который станет соединительным элементом между станком с всасывающим патрубком циклона.

Опасным может быть статическое электричество, образуемое в процессе движения опилок по пластиковой трубе: налипание опилок на стенки трубопровода, возгорание древесной пыли.

Чтобы создать конструкцию, которая будет полностью соответствовать правилам противопожарной безопасности, то в качестве опилкопровода нужно использовать гофру со встроенным металлическим проводником. Если вы подключите подобную систему к заземляющему контуру, то сможете избежать проблем во время эксплуатации.

Вытяжными элементами могут служить изделия из пластика, фанеры и прочих подходящих материалов.

Системы на базе бытового пылесоса отличаются невысокой производительностью. Такие приспособления могут обслуживать только один станок. Получается, что если у вас несколько станков, то вам нужно будет присоединять всасывающий патрубок к ним по очереди.

Всю конструкцию можно установить на единой колесной базе, что существенно повысит уровень мобильности стружкоотсоса.

ВНИМАНИЕ ЖЕЛАЮЩИМ ЗАРЕГИСТРИРОВАТЬСЯ НА ФОРУМЕ. Проблема с активацией аккаунта? Напишите на ( ignel(гав)mail.ru, ICQ 50389649 ), указав свой ник и адрес, с которого регистрировались.Не забываем заглядывать в правила форума

Незнание правил не освобождает от ответственности! Не забываем заглядывать в Раздел ТБ . Знание правил может спасти жизнь. Есть вопросы по использованию форума? Ищите ответы в FAQ (ЧаВО) . Там много полезного.Ищете интересные материалы? Путеводитель по мастер-классам от наших форумчан

  • Мастеровой »
  • Инструмент, приспособления и мастерская »
  • Самоделкины (Модератор: SergZH) »
  • Тема: Самодельный стружкосос или мой ответ буржуям

Автор Тема: Самодельный стружкосос или мой ответ буржуям (Прочитано 298603 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Сделать циклон для пылесоса своими руками при наличии опыта работы с инструментами будет не сложно. Установка, называемая циклоном, исполняет роль эффективного очистителя воздуха от мелкого мусора и пыли. Множество деревообрабатывающих станков комплектуют соплами для стружкоотсоса. Самодельный циклон подсоединяют к этому патрубку.

Устройство стружкоотсоса, работающего по принципу циклон

Внешне и по техническим характеристикам такие стружкоотсосы сходны с обычным пылесосом. И нередко такие бытовые приборы используются в домашних мастерских, но, как правило, они из строя выходят быстро. Изготовить устройство, которое будет служить долго и не вызовет нареканий, можно, учитывая все конструктивные особенности оборудования:

  • К прибору подключается фланцевый электродвигатель с мощностью в 3,5 кВт;
  • Разряжение воздуха производится при помощи вентилятора с устойчивой к механическому воздействию твердых материалов крыльчаткой. При этом крыльчатка обязательно подбирается большой, это позволит создать тягу высокой силы;
  • Устройство циклического вращения предназначено для очищения поступающего воздуха, который затем через систему фильтров для стружкоотсоса выходит наружу;
  • Желательно выбирать многоступенчатую фильтрирующую систему. Необходимы по крайней мере 2 фильтра, первый из них будет задерживать крупные древесные опилки, второй мелкие, пыльевые. Такое устройство обеспечивает качественную очистку воздуха и продлевает срок эксплуатации стружкопылесоса;
  • Циклон в нижней части корпуса необходим для непосредственного втягивания образующейся в процессе работ на станках стружки;
  • Мешок для стружкоотсоса подбирается из прочных материалов, по объему он также должен быть большим.

Корпус качественных, изготавливаемых в промышленных масштабах, стружкоотсосов сверху покрываются звукопоглощающими материалами. Управлять прибором можно при помощи механического или электрического блока, мягкие гофрированные шланги присоединяются к корпусу через отверстие.

Досье

Главное предназначение этого типа промышленных агрегатов – борьба с аллергенными загрязнениями: пылью, металлической стружкой, осколками стекла или плитки. Они отличаются от бытовых аналогов скоростью всасывания и производительностью.

Корпус изделия изготовлен из высококачественной противоударной стали с покрытием защитной краской. Колесики из вспененной резины позволяют прибору свободно перемещаться по любой поверхности. Техника оснащена многофункциональными системами, которые отвечают за сбор пыли, фильтрацию воздуха и дополнительные опции, предусмотренные производителем.

Отдельное слово необходимо сказать о главных функциональных элементах пылесоса. Все они изготовлены из стойких материалов, поэтому мелкодисперсная пыль или стружка не нанесут вреда прибору. Сердцем профессиональной техники является мотор, мощность которого значительно превышает параметры привычных для нас моделей. Сильный двигатель позволяет продлить срок безостановочной работы агрегата и увеличивает скорость всасывания строительного мусора.

Изготовление

Если фабричный промышленный агрегат вам не по карману, можно обойтись самодельным прибором из подручных материалов. Понадобится старый, но еще функционирующий пылесос-донор, жестяные банки, трубки.

Корпус агрегата лучше делать металлическим. Пластиковые стенки будут способствовать налипанию бетонной и не только пыли ввиду образования статического электричества. Да и вдобавок ко всему они могут просто не выдержать и развалиться на части либо начать отстреливаться искрами.

Внутренняя схема для создания прибора своими руками примерно такова

Загрязненный воздух проходит через циклонную установку. Крупные частицы оседают в мусоросборнике, а мелкие — проходят фильтр от автомобиля, двигатель и через выходной патрубок наружу.

Наличие некольцевого фильтра обеспечивает попадание мелкого мусора в пылесборник после выключения прибора из сети. Крепление его создается из расчета на легкость изъятия для прочистки. Его можно освежить даже с помощью бытового собрата, соединив его с входом циклонной установки.

Патрубок

Для центрального маршрутного патрубка вполне сгодится банка из-под монтажной пены или другой мелочи. Его входной конец надежно скреплен с пластиковой трубой усиленной муфтой. А к трубе присоединяется штатный шланг пылесоса.

Второй конец постепенно переходит в прямоугольник. Он служит для выпрямления потока в сторону улавливателя. Сечение патрубка зависит от диаметра шланга. При меньшем значении он будет забиваться.

Для циклона

Циклонную установку собирают с помощью паяльника. Если у вас нет навыков работы с этим инструментом, обратитесь за помощью к опытным друзьям. Также пригодится тонкая медная проволока. Из нее делают шаблон для завихрителя. Эту часть конструкции вырезают из жести ножницами по металлу. Без лекал не обойтись и при создании корпусов для фильтров и патрубков.

Верхнюю часть центральной трубы рекомендуется выгнуть в виде квадрата. Под него подгоняется отверстие пирамиды автомобильного фильтра. По окончании сборки по бокам циклонного корпуса выполняются три направляющих для жесткости.

Что брать под мусоросборник?

Мусоросборниками могут служить любые бочки объемом от 50 литров. В днище моторного отсека своими руками прорезаются отверстия для крепления циклона. Уплотняется пространство губчатой резиной по периметру. Завершающим этапом становится отверстие в боковине, которое соизмеряется с толщиной резиновой прокладки.

Чтобы корпус полностью загерметизировался, все необходимые для этого места, в том числе и усиленные резиновым уплотнителем, заделываются автогерметиком.

Моторный отсек и мусоросборник соединяются защелками от ящиков. Лучше отпарить их в растворителе и подправить молотком в случае необходимости. Крепятся детали с помощью все той же резины, из которой делают специальные прокладки. Завершается все заделкой монтажной пеной. Главное не заделать все доверху, чтобы была возможность безболезненного разбора для надлежащего обслуживания.

Транспортировочные элементы

Также нужно сделать пылесос удобным для транспортировки. Для этого на днище присоединяют 4 колеса с тормозными колодками. А к верху монтируют две старые дверные ручки. Площадка двигателя и воронка фильтра наклеиваются на основание из «эпоксида» М10 и 4 мебельных евровинтов. Приобрести их можно в любом магазине. Далее все окрашивается и прокладывается знакомой нам губчатой резиной.

Уходящий воздух обрабатывается штатным моторным отсеком пылесоса. Мотор избавляется от всего лишнего. Он соединяется с выходным патрубком все на ту же эпоксидку, которая усиливается саморезами. Сборка производится с применением герметика и металлического профиля с вставленной внутрь губчатой резиной. Конструкция притягивается к площадке двигателя длинными болтами, насаженными на термоклей и укрепленные гайками с фторопластом для снижения воздействия вибрации.

Удобство доступа к автофильтру обеспечивается креплением восемью барашковыми гайками с приклеенными увеличенными шайбами. Затем в моторном отсеке делается отверстие для выходного патрубка. После этого модуль обезжиривается и окрашивается. Осталось лишь вернуть на место регулятор оборотов двигателя, снабдив его самодельной или фабричной схемой автоматического включения при запуске электроинструмента.

Пылесос для мастерской

Процесс механической обработки деревянных заготовок всегда сопровождается выделением пыли или разбрасыванием стружки и опилок. В современных электроинструментах предусмотрена возможность подключения каких-либо установок для сбора и отвода древесных отходов, но их приобретение для бытовых нужд не всегда оправдано. На домашнем уровне с проблемой пылеудаления успешно справляется самодельное устройство. Рассмотрим подробно порядок изготовления пылесоса для мастерской.

Необходимые материалы и инструменты

Основой для реализации проекта служит старый бытовой пылесос, от которого используют следующие компоненты: •Моторную часть; •Регулятор мощности; •Провод электропитания; •Всасывающий шланг; •Насадки.

Для корпуса самоделки подбирают полиэтиленовую бочку емкостью 50–80 литров, обязательно с фиксируемой крышкой. Также понадобится: •Кусок пластиковой канализационной трубы диаметром 50 мм; •Фанера толщиной 5–10 мм; •Болты и гайки М6 – по 14 штук; •Полоса оцинкованной жести; •Фильтр воздушный от микроавтобуса; •Выключатель на 220 Вольт; •Шпилька резьбовая с шайбами и гайками; •Герметик строительный; •Наждачная бумага; •Стержни клеевые; •Сливной гофрированный шланг для стиральной машины; •Гофра электромонтажная ПНД 32.

Стыковочные узлы изготавливают из пластмассовых трубок и фитингов, подбираемых в зависимости от размеров патрубков на инструментах и диаметров заборных шлангов пылесоса.Перечень используемых инструментов: •Клеевой пистолет; •Дрель; •Ключи слесарные; •Отвертки; •Кусачки; •Электрический лобзик; •Острый нож; •Напильники; •Пистолет для герметика.

Процесс изготовления пылесоса для мастерской

Отступив от верха примерно 100 мм, на стенке бочки размечают отверстие под входной патрубок и высверливают его с помощью дрели. Затем ножом придают дырке овальную форму таким образом, чтобы внутренний конец трубы разместился вплотную к стенке и был направлен вниз под небольшим углом. Обезжиривают соединяемые поверхности и, используя клеевой пистолет, фиксируют патрубок на месте.

Тем же «горячим» способом на наружной части трубы закрепляют переходник для засасывающего шланга.

Лобзиком вырезают из фанеры два круга диаметром, немного меньшим, чем у крышки бочки. В заготовках делают сначала два отверстия под болты и закрепляют ими детали с обеих сторон крышки. Далее просверливают остальные дырки, снимают круги и шкуркой удаляют заусенцы. Наносят по периметру заготовок герметик, размещают детали на крышке и полностью устанавливают крепеж. По центру фанерных кругов выполняют отверстие под шпильку, а чуть в стороне – под забор воздуха моторным блоком.

С воздушного фильтра кусачками удаляют металлическую сетку, иначе она будет забиваться опилками и мешать очистке пылесоса. Один торец цилиндра закрывают заглушкой из фанеры.

Подготовленный фильтрующий элемент закрепляют на шпильке барашковой гайкой.

Моторная часть, как правило, имеет круглые формы. Поэтому для удобства монтажа из корпуса старого пылесоса вырезают пластиковые части, в которых находился двигатель. Благодаря им для закрепления агрегата на крышке бочки потребуется лишь один хомут, изготавливаемый из полоски жести.

Рядом с двигателем размещают выключатель и регулятор мощности, поместив последний в подходящую коробку. Остается соединить элементы между собой проводами и подключить кабель с вилкой. Убедившись в правильности соединений и в отсутствии оголенных контактов, подают питание и проверяют работу устройства.

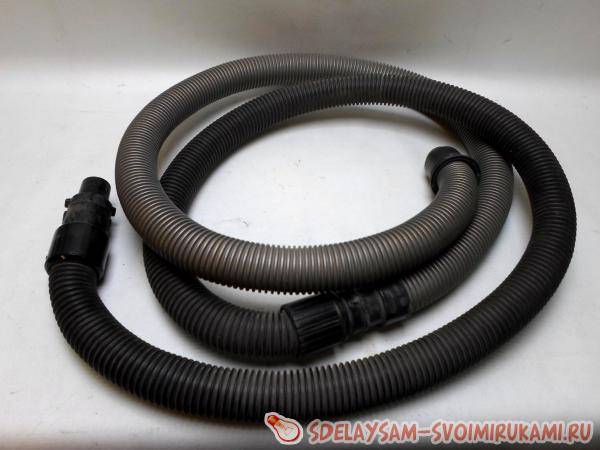

Стандартный всасывающий шланг бытового пылесоса слишком короткий – его наращивают гофрированной трубкой для прокладки проводки или другим подобным изделием.

Изготовление насадок и переходников

Чистота в мастерской начинается с верстака. Для уборки рабочего места приспосабливают типовую щетку, идущую в комплектации бытового прибора.

Подсоединяют насадку посредством резинового переходника, отрезанного от соответствующей по калибру трубки, например, от патрубка системы охлаждения автомобиля.

Одним из самых мусорящих электроинструментов является электрорубанок. Выкидной штуцер у инструмента достаточно большой, скорее всего, шланг пылесоса подсоединится без проблем.

Для ручной плоскошлифовальной машины потребуется изготовить переходник, припаиваемый к фиксатору пылевого мешка.

В этом случае пригодится более тонкий шланг от слива стиральной машины и возможность электронного снижения мощности всасывания пылесоса, чтобы корпус не сжимался.

Эта же гофра подходит для отсоса стружки из рабочей зоны ручного фрезера.

Методом подбора находят соответствующие детали и для поддона круглопильного станка.

Напоследок

В завершение приводим сравнительный анализ промышленных пылесосов для бетонной пыли.

Таблица — 5 популярных моделей промышленных пылесосов

МодельТип уборкиМощность, кВтОбъем бака, лСила всасывания, мбарФункция Циклон
Starmix ISC ARDL 1650 EWS CompactСухая, сбор жидкостей1.650259нет
IPC Soteco Justo Panda 504 TeleСухая, сбор жидкостей1.550319Есть фильтр
Soteco Justo Nevada 504сухая1.532319есть
Delvir JUSTOсухая1.532315есть
IPC Soteco Panda Shake 503 WTCAсухая1.441360нет

Модели, приведенные в таблице, являются лидерами не только продаж, но и положительных отзывов. Ценовой диапазон их равен и находится в пределах 25-35 тысяч рублей за экземпляр без учета доставки.

С водяным фильтром

Строительные пылесосы, оснащённые аквафильтром, относятся к востребованным моделям за счёт их способности не только тщательно очищать поверхности, но и воздух в помещении

Это особенно важно при выполнении пыльных работ

Схема

Существует несколько основных вариантов, с помощью которых можно самостоятельно смастерить аквафильтр для уже имеющегося пылесоса. При этом, рекомендуется опираться на предварительно выполненные чертежи:

Приступая к конструированию аквафильтра, следует заранее подготовить необходимые материалы и инструменты:

  1. пластиковое ведро на 10 л с крышкой,
  2. переходники сантехнические – 2 шт.,
  3. фитинг – 1 шт.,
  4. панель ПВХ.

На первом этапе с боку ведра вырезают два отверстия, диаметр которых равен диаметру переходников. В одно из отверстий вставляют фитинг с трубой таким образом, чтобы конец переходника лишь на 2-3 см не доставал до дна. Именно к нему будет подключаться шланг от пылесоса. Сверху выставляется круг панели ПВХ, вырезанный по размерам ведра и оснащённый двумя отверстиями — под переходник и для выхода чистого воздуха. Во второе отверстие вставляется патрубок и к нему присоединяется выходной шланг (если его диаметр будет несколько меньше, край можно обмотать изолентой). Зазоры между переходниками и ведром обрабатывают герметиком, а в ёмкость заливается 2,5 л воды. Вся конструкция закрывается крышкой.

Конструкционные особенности

Стандартный стружкоотсос УВП состоит из корпуса, воздуховода, электрического двигателя, фильтров и их стоек, а также хомута, накопителя, и рабочего колеса вентилятора. Конструкцией устройства предусмотрена стойка и патрубок.

Оборудование оснащается карманными и цилиндрическими картриджными фильтрами. Элементом фильтрации может быть ткань или перфорированая бумага, также производители используют синтетические волокна или картон. Фильтровальные мешки располагаются вверх ногами. Когда вентилятор не работает, они удерживаются благодаря металлическим лёгким распоркам.

Фильтрующие элементы регенерируются автоматически или вручную без проведения их демонтажа. Некоторые фильтры комплектуются рукоятями, обеспечивающими очистку методом встряхивания. Существуют модели, в которых эта процедура выполняется автоматически, сразу после прекращения работы двигателя. Регенерация может проводиться посредством продувки сжатым воздухом фильтрующей поверхности.

Накопительные мешки для стружкоотсоса используются с целью сбора отходов производства. Изготавливаются они из пластика или брезента. Если конструкцией предусмотрен циклон, то техника дополнительно оснащается металлическими баками для раздельного сбора пыли и стружки. Пускозащитная аппаратура позволяет управлять техникой и предотвращает поломки, возникающие от перегрузок. Некоторые модификации оснащаются пультами, обеспечивающими дистанционный запуск и отключение аппарата. Надёжность агрегата зависит от качества защёлкивающихся лёгкосъёмных хомутов, обеспечивающих герметичность утилизационных мешков и фильтров.


2014 year calendar. January. Isolated 3D image

Конструктивно различают двухступенчатые и одноступенчатые аспирационные установки.

Одноступенчатые машины оснащаются вентилятором для стружкоотсоса, расположенным внизу или посередине рамы и комплектуемым лопастями, находящимися в кожухе-улитке. Тяжёлая и крупная стружка оседает в нижнем утилизационном мешке, а верхнюю пыль отсекает фильтр, находящийся выше. Такая система обеспечивает возврат в помещение очищенного воздуха.

Двухступенчатые машины оснащаются вентиляторами, размещёнными вверху рамы. Перед тем, как в них попадает воздух, его освобождают от крупных примесей циклонным фильтром, имеющим цилиндрическую форму с нижней зауженной частью. Воздух, затягиваемый в циклон, начинает вращаться, подвергаясь воздействию центробежной силы. Благодаря этому происходит осаждение крупных фракций, опускающихся в приёмник, находящийся под циклоном. Обычно, крыльчатка для портативного стружкоотсоса изготавливается из пластика. Материал невосприимчив к механическим повреждениям, связанным с ударами крупных древесных отходов.

Профессиональное оборудование комплектуется стальной крыльчаткой 230 мм, втягивающей, а затем и измельчающей отходы.

Всасывание мусора осуществляется через гибкий шланг для стружкоотсоса, диаметр которого может составлять 100 мм, к нему можно присоединять любые типы насадок для уборки производственных помещений.

Пылесос для мастерской по дереву своими руками

Для людей, которые плотно занимаются деревообработкой, рано или поздно остро назревает вопрос эффективного удаления стружки и опилок, особенно при работе в помещении. Как показывает практика, при больших объёмах часто не справляются даже сильные промышленные пылесосы, фильтры которых слишком быстро забиваются отходами. Именно поэтому, так часто мастера прибегают к самостоятельной сборке устройства, которое показывает отличные результаты при сборе мусора и пыли.

Схема

Существует множество различных схем стружкоотделителя. Одной из наиболее эффективных конструкций считается сепаратор-стружкоотделитель, сборка которого выполняется поэтапно. В первую очередь собирается сам сепаратор:

  1. Он состоит из нескольких частей: верхней и нижней крышки в форме круга, боковины и входного отверстия. В качестве основного материала можно использовать фанеру или ДСП, толщиной 8 мм для крышек и трёхслойную фанеру, толщиной 6 мм — для боковины (при её выполнении, фанеру распиливают поперёк волокон, что обеспечит большую гибкость и лёгкое вклеивание).
  2. На верхней крышке прикрепляется брусок, в котором высверливают отверстие. Его диаметр равен диаметру подключаемого шланга.
  3. На входном раструбе также приклеивают брусок с высверленным отверстием.
  4. Габариты сепаратора задаются размерами бака, который будет служить мусоросборником. По его диаметру на нижней части сепаратора вырезают кольцевую накладку, которая будет удерживать устройство на месте во время работы.
  5. От кольцевой накладки в нижней крышке проделывают прорезь, диаметром около 20 мм. Начинается она в том месте, в котором воздушный поток соприкасается с боковой стенкой и заканчивается до входного потока.
  6. Ширина боковой полосы должна составлять около 60–70 мм.

Далее следует сама сборка:

  1. Сепаратор выставляется на мусоросборник, который можно сделать из железной бочки или любого прочного бака.
  2. Шланг пылесоса подключают в верхнее отверстие, шланг от инструмента — в боковое.
  3. На баке и сепараторе делают специальные защёлки, а к корпусу мусоросборника приваривают колёса для удобного передвижения.

Мнение эксперта

Алёна Царевская

Подстраничник для эксперта

Работу на таком устройстве можно значительно облегчить при установке электронного блока синхронного включения.
