Монтаж раковины кувшинки
Навесные модели «Кувшинка» устанавливаются поверх стиральной машины. Монтаж выполняют так:
- Размечают места расположения бытовой техники и рукомойника. Размещают машину, не подключая ее. Между корпусом прибора и мойкой оставляют расстояние 2-3 см. Придерживая раковину, наносят разметку под кронштейны.
- По сделанным заранее отметкам сверлят отверстие. Если старое оборудование имело крепежи, новое можно устанавливать на них.
- Сифон начинают монтировать после изучения инструкции. Каждое резьбовое соединение снабжают уплотнителем. После чего сантехническую арматуру устанавливают под чашу. Поверх раструба ставят резиновую прокладку, закрепляют декоративную решетку. К специальному отводу сифона подсоединяют шланг стиральной машины. Гофрированную часть сливной системы выводят в канализационную трубу.
- Фиксируют чашу. В отверстие на задней стенке вводят крюк. Его закрепляют с помощью дюбеля и самореза. Болты кронштейнов вввинчивают до упора. Поверхности держателей предварительно обрабатывают герметиком.
- Монтируют смеситель. Для этого предусмотрено отверстие, располагающееся между ним и корпусом. Вкладывают уплотнитель.
После завершения работ возобновляют подачу воды, проверяют качество соединений.
Установка раковины над электроприбором
Технология монтажа оборудования достаточно проста и включает в себя три основных этапа. Подробно рассмотрим каждый из них.
Закрепляем чашу
Для крепления раковины-«кувшинки» на стену используются кронштейны, которые идут с ней в комплекте. Мастеру нужно только закрепить их на нужной высоте и навесить чашу.
Приступаем к работе:
- Выполняем разметку стены. Проводим линию, соответствующую верхней панели стиральной машины. Остальные отметки будем делать относительно этой черты. Примеряем чашу, не забывая оставить зазор между раковиной и стиральной машиной. Его величина зависит от типа сифона. Намечаем отверстия под крепежи. Если чаша располагается вплотную к ванне и предполагается установка общего смесителя, проверяем, достаточна ли длина его излива.
- Сверлим отверстия. В качестве крепежей используем анкерные болты или дюбельные крепления.
- Устанавливаем кронштейны. Болты пока полностью не затягиваем, оставляем небольшие 5 мм зазоры.
- Наносим силиконовый герметик на заднюю часть раковины. Состав накладываем полосой на расстоянии 5-10 мм от кромки чаши. Аналогичную процедуру проводим с выступами кронштейнов, там, где они соприкасаются с поверхностью раковины.
- Устанавливаем чашу на кронштейны. Для этого надеваем на металлические крюки проушины раковины и фиксируем ее к стене дюбельными или анкерными креплениями.
- Полностью затягиваем болты, закрепляющие кронштейны.
Слив раковины-“кувшинки” располагается как можно ближе к задней стенке чаши
Монтируем сифон
Присоединять сифон к раковине рекомендуется до того, как крепления кронштейнов будут затянуты. Устанавливаем устройство в таком порядке:
- Собираем узел, руководствуясь схемой, которую производитель обязательно вкладывает в упаковку с изделием. Не забываем тщательно промазывать силиконовой смазкой все уплотнительные элементы и резьбовые соединения. Затягиваем резьбу очень аккуратно, иначе пластмассовые детали могут не выдержать усилия и сломаться.
- Находим у сифона патрубок для подключения стиральной машины и надеваем на него сливной шланг. Получившееся соединение обязательно закрепляем хомутиком с винтовой затяжкой. Так мы можем быть уверены, что напор сливаемой из бачка стиральной машины воды не сорвет шланг.
- Подключаем выпуск сифона к канализации. Мастера советуют дополнительно изогнуть в виде колена выпуск гофрированной трубы и закрепить его изоляционной лентой или мягкой проволокой. Это необходимо для предупреждения возможного появления неприятного запаха из канализации, поскольку в плоских сифонах, которыми оснащены «кувшинки», в силу их конструктивных особенностей очень часто срывается водяной затвор.
Плоский сифон для раковины оснащается специальным патрубком для подключения сливного шланга от стиральной машины
Устанавливаем смеситель
Конструктивные особенности плоской раковины предполагают отсутствие смесителя. Оптимальный вариант для таких устройств – смеситель, закрепленный на стене.
Чаще всего используется модель с длинным изливом, общая для ванны и умывальника. В некоторых случаях в корпусе «кувшинки» предусмотрено отверстие для установки смесителя.
Он устанавливается в строгом соответствии с инструкцией производителя после того, как закончен монтаж сифона и чаша окончательно закреплена на кронштейнах.
В процессе установки смесителя не нужно забывать о тщательной герметизации. Все уплотнения обязательно промазываем силиконовой смазкой.
Резьбовые соединения уплотняем сантехнической паклей с пастой или фум-лентой. Гайки на шлангах смесителя затягиваем очень аккуратно. Они выполнены из достаточно хрупких цинковых сплавов, чрезмерное усилие может их просто разрушить.
После окончания монтажа проводим пробный пуск и внимательно осматриваем все соединения на предмет возможных протечек.
Если “кувшинка” оснащена отверстием под смеситель, он устанавливается с точным соблюдением всех инструкций от производителя
Раковина для ванной, установленная над стиральной машиной, – практичное решение, помогающее сэкономить и эффективно организовать свободное пространство.
Реализовать его в своем доме очень просто. Нужно правильно подобрать электроприбор и сантехническое оборудование, проще всего будет приобрести специальный комплект. Их предлагают многие компании-производители. Установить такой тандем можно самостоятельно.
В ходе монтажа важно помнить о необходимости обеспечения электробезопасности и выполнять все работы аккуратно, соблюдая все требования инструкции
Установка раковины над электроприбором
Технология монтажа оборудования достаточно проста и включает в себя три основных этапа. Подробно рассмотрим каждый из них.
Закрепляем чашу
Для крепления раковины-«кувшинки» на стену используются кронштейны, которые идут с ней в комплекте. Мастеру нужно только закрепить их на нужной высоте и навесить чашу.
Приступаем к работе:
- Выполняем разметку стены. Проводим линию, соответствующую верхней панели стиральной машины. Остальные отметки будем делать относительно этой черты. Примеряем чашу, не забывая оставить зазор между раковиной и стиральной машиной. Его величина зависит от типа сифона. Намечаем отверстия под крепежи. Если чаша располагается вплотную к ванне и предполагается установка общего смесителя, проверяем, достаточна ли длина его излива.
- Сверлим отверстия. В качестве крепежей используем анкерные болты или дюбельные крепления.
- Устанавливаем кронштейны. Болты пока полностью не затягиваем, оставляем небольшие 5 мм зазоры.
- Наносим силиконовый герметик на заднюю часть раковины. Состав накладываем полосой на расстоянии 5-10 мм от кромки чаши. Аналогичную процедуру проводим с выступами кронштейнов, там, где они соприкасаются с поверхностью раковины.
- Устанавливаем чашу на кронштейны. Для этого надеваем на металлические крюки проушины раковины и фиксируем ее к стене дюбельными или анкерными креплениями.
- Полностью затягиваем болты, закрепляющие кронштейны.
Слив раковины-“кувшинки” располагается как можно ближе к задней стенке чаши
Монтируем сифон
Присоединять сифон к раковине рекомендуется до того, как крепления кронштейнов будут затянуты. Устанавливаем устройство в таком порядке:
- Собираем узел, руководствуясь схемой, которую производитель обязательно вкладывает в упаковку с изделием. Не забываем тщательно промазывать силиконовой смазкой все уплотнительные элементы и резьбовые соединения. Затягиваем резьбу очень аккуратно, иначе пластмассовые детали могут не выдержать усилия и сломаться.
- Находим у сифона патрубок для подключения стиральной машины и надеваем на него сливной шланг. Получившееся соединение обязательно закрепляем хомутиком с винтовой затяжкой. Так мы можем быть уверены, что напор сливаемой из бачка стиральной машины воды не сорвет шланг.
- Подключаем выпуск сифона к канализации. Мастера советуют дополнительно изогнуть в виде колена выпуск гофрированной трубы и закрепить его изоляционной лентой или мягкой проволокой. Это необходимо для предупреждения возможного появления неприятного запаха из канализации, поскольку в плоских сифонах, которыми оснащены «кувшинки», в силу их конструктивных особенностей очень часто срывается водяной затвор.
Плоский сифон для раковины оснащается специальным патрубком для подключения сливного шланга от стиральной машины
Устанавливаем смеситель
Конструктивные особенности плоской раковины предполагают отсутствие смесителя. Оптимальный вариант для таких устройств – смеситель, закрепленный на стене.
Чаще всего используется модель с длинным изливом, общая для ванны и умывальника. В некоторых случаях в корпусе «кувшинки» предусмотрено отверстие для установки смесителя.
Он устанавливается в строгом соответствии с инструкцией производителя после того, как закончен монтаж сифона и чаша окончательно закреплена на кронштейнах.
В процессе установки смесителя не нужно забывать о тщательной герметизации. Все уплотнения обязательно промазываем силиконовой смазкой.
Резьбовые соединения уплотняем сантехнической паклей с пастой или фум-лентой. Гайки на шлангах смесителя затягиваем очень аккуратно. Они выполнены из достаточно хрупких цинковых сплавов, чрезмерное усилие может их просто разрушить.
После окончания монтажа проводим пробный пуск и внимательно осматриваем все соединения на предмет возможных протечек.
Если “кувшинка” оснащена отверстием под смеситель, он устанавливается с точным соблюдением всех инструкций от производителя
Раковина для ванной, установленная над стиральной машиной, – практичное решение, помогающее сэкономить и эффективно организовать свободное пространство.
Реализовать его в своем доме очень просто. Нужно правильно подобрать электроприбор и сантехническое оборудование, проще всего будет приобрести специальный комплект. Их предлагают многие компании-производители. Установить такой тандем можно самостоятельно.
В ходе монтажа важно помнить о необходимости обеспечения электробезопасности и выполнять все работы аккуратно, соблюдая все требования инструкции
Вариации
С обоснованием месторасположения разобрались, давайте вернемся к озвученной теме, и выясним, можно ли при установке стиралки в узкой ванной комнате избежать потери умывальника.
В ванной тоже места на всех не хватает, и чем-то придется пожертвовать. И, конечно же, не стиральной машинкой.
Первой на ум приходит идея перевесить повыше уже имеющийся умывальник. Но проблема в том, что старая раковина на стиральную машину не станет из-за сифона. При стандартной высоте большинства стиральных машин 85 см добавится еще 20 см самого умывальника и 25 см сифона и труб.
Другим словами, умывальник окажется на уровне груди взрослого человека, и пользоваться ним будет попросту неудобно. Единственное правильное решение в такой ситуации – установить раковину специальной конструкции.
Производители бытовой техники настаивают на грамотном совмещении двух устройств.
Что предлагается рынком
Основное решение производителей сантехники – снижение высоты за счет:
- переноса сливного отверстия раковины как можно ближе к задней стенке;
- уменьшение высоты чаши;
- использование свободного пространства между ванной и стиральной машиной.
На фото хорошо видно, что сливное отверстие расположено практически у стены.
К первой группе можно отнести практически все модели раковин, поскольку сифон у большинства из них располагается за стиральной машиной. Ко второй относятся модели с узким бортом – не более 12 см. В комбинации со стиралкой такая раковина будет установлена не выше 1м от пола, что вполне комфортно.
Большинство моделей прямоугольной формы.
К третьей группе относятся модели, представляющие собой большую столешницу с раковиной, причем, она располагается рядом со стиральной машиной. За счет этого можно увеличить глубину умывальника.
Если хочется глубокой раковины – придется жертвовать высотой.
Все без исключения производители бытовой техники настаивают на том, чтобы на их изделия не попадала вода. Поэтому сантехника обязательно должна закрывать бытовой прибор и исключать попадания воды на него через негерметичность подающих трубопроводов и стояка.
Модели раковин со столешницей – накладные и встраиваемые.
Давайте поближе познакомимся с доступными на рынке моделями:
| Производитель | РАА, Латвия |
| Форма модели | Прямоугольная с отверстием под смеситель |
| Габариты | 600x600x160 мм |
| Материал | Искусственный мрамор |
| Цена | 13585 рублей |
Умывальник от латвийского производителя.
| Производитель | RASIO, Турция |
| Форма модели | Прямоугольная, без отверстия |
| Габариты | 600x600x110 мм |
| Материал | Минеральное литье |
| Цена | 2800 рублей |
У данной модели нет отверстия под смеситель. Зато ее высота всего 110 мм.
Ряд моделей не имеют отверстий под смесители, что требует от владельцев дополнительных трудозатрат и финансовых средств:
- нужно потратиться на покупку смесителя, устанавливаемого на стену;
- установка раковины над стиральной машиной требует прокладки в стене труб подачи холодной и горячей воды.
Не все модели раковин полностью функциональны. Это нужно учитывать при выборе.
Другая группа раковин интересна тем владельцам, у которых места в ванной побольше.
В зависимости от расположения машинки, раковины подразделяются на:
- левосторонние и правосторонние;
- встроенные и накладные.
Встроенная левосторонняя модель Praktik W от RAVAK
| Производитель | RAVAK, Чехия |
| Форма модели | Прямоугольная, монолит |
| Габариты | 1160х650х190 мм |
| Материал | Фаянс |
| Цена | 19000 рублей |
Левосторонняя модель с мебельной тумбой и встроенной раковиной.
| Производитель | ATOLL, Испания |
| Форма модели | Прямоугольная, с тумбой |
| Габариты | 1360х650х920 мм |
| Материал | Искусственный мрамор, фаянс |
| Цена | 28000 рублей |
На самом деле, моделей раковин, как и производителей сантехники довольно много. Но поскольку данная статья ориентирована на среднестатистического человека, обремененного дефицитом квадратных метров, я порекомендую модели в ценовом диапазоне от 3500 до 6000 рублей.
Как правило, это продукция наших ближайших соседей – Украины и Польши. Один такой умывальник я приобретал лично, о чем рассказу более подробно чуть ниже.
А пока привлеку ваше внимание еще одним немаловажным фактом:
Поднимать старый смеситель еще выше – не вариант.
- в 5-ти и 9-ти этажках в однокомнатных квартирах нередко использовался один смеситель на ванну и умывальник;
- установка новой раковины выше прежнего места установки не даст возможности использовать смеситель;
- не стоит переносить его повыше, так как пользоваться ним в ванной станет неудобно.
Установка стиральной машины под раковину в ванной своими руками — фото
Установка новой стиральной машины в квартире начинается с откручивания транспортировочных болтов (их надо сохранить).
Потом машину автомат необходимо подключить к водопроводу. Для этого делается врезка в трубу или используется уже существующий отвод трубы, что гораздо проще и надёжней.
Я выше писала, что в квартире родителей трубы проходят только в туалете, для подвода воды к смесителю в ванной ранее были просверлены отверстия в стене.
Чтобы подключить стиральную машину к водопроводу, пришлось сверлить отдельное отверстие для трубы.
Муж использовал отвод трубы для бачка унитаза с краником. Когда откручивал шланг для воды, подходящий к бачку унитаза, отломилась сгнившая резьба, поэтому шаровый кран пришлось заменить.
Тройник на стиральную машину и унитаз
На шаровый кран накрутил полипропиленовый тройник с резьбой.
Так как трубы полипропиленовые, далее необходим сварочный аппарат для полипропиленовых труб. Работать с ним не сложно, главное, внимательно прочитать инструкцию и работать точно по инструкции
Важно, сколько секунд нагревать трубу, чтобы отверстие не уменьшилось

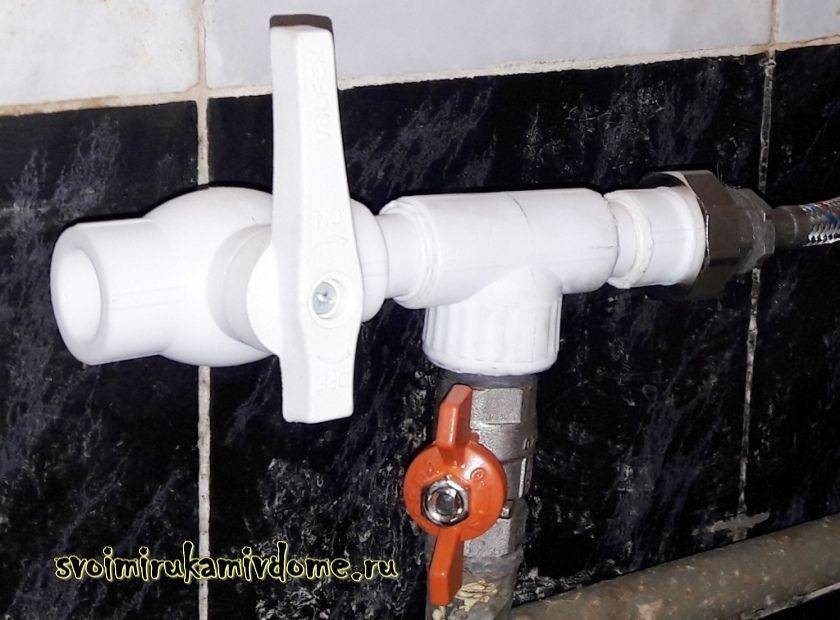

Тройник и кран для подачи воды на стиральную машину
С обеих сторон тройника приварил маленькие кусочки полипропиленовой трубы. Далее с одной стороны приварил полипропиленовый переходник с резьбой и прикрутил шланг подачи воды в бачок унитаза (купил новый). С другой стороны приварил шаровый полипропиленовый кран под сварку.

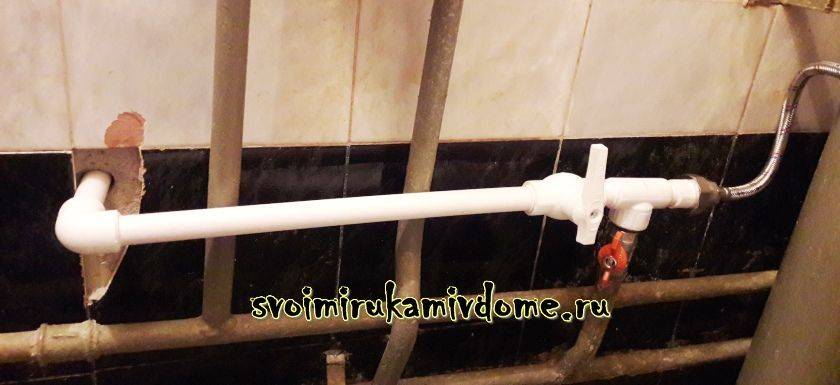

Труба для стиральной машины из туалета в ванну
Установка крана для стиральной машины выполнена, этот кран будет перекрывать воду.

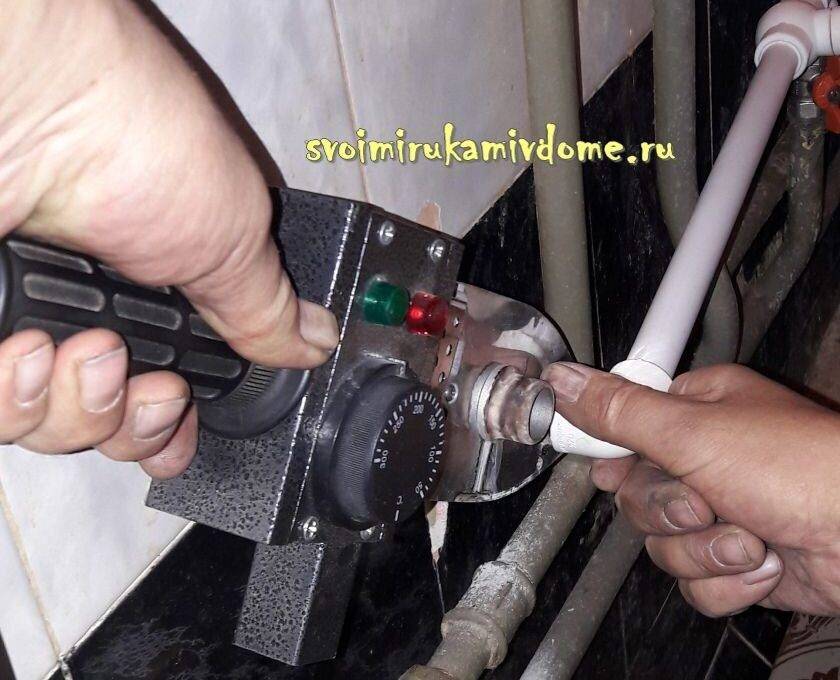

Нагрев трубы сварочным аппаратом
Труба нагрета
Соединение нагретых труб
Далее отрезал кусок трубы длиной до отверстия в стене, приварил его к крану. К трубе приварил полипропиленовый уголок, который потом приварил к трубе, установленной в отверстие.
Труба и переходник для стиральной машины
Со стороны ванной комнаты уже была сварена, установлена в отверстие и прикреплена к стене труба с уголками и металлическим переходником. Переходник 3/4 дюйма с одной стороны на шланг для стиральной машины и ½ дюйма с другой стороны на полипропиленовый уголок с резьбой и крепежами (для крепления к стене), сваренный с трубой.
Шланг стиральной машины подключен
К переходнику осталось прикрутить соединительную гайку от шланга подачи воды стиральной машины, а перед стиркой открыть кран в туалете.

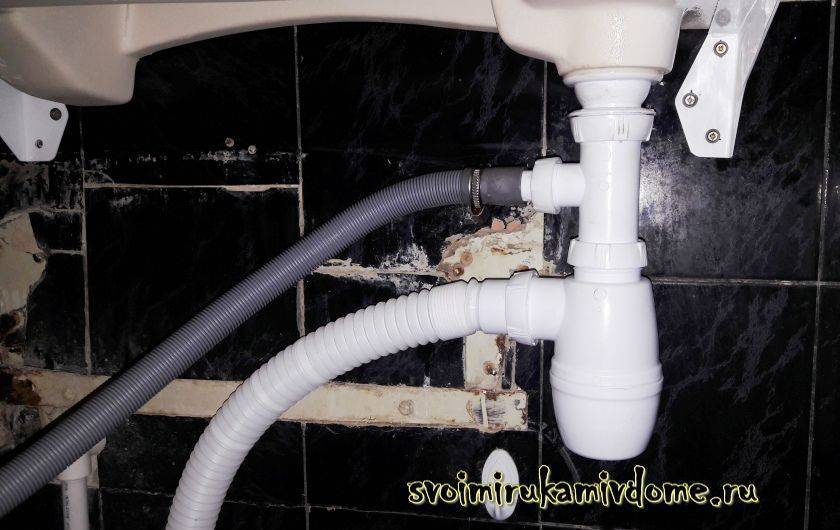

Сливной шланг стиральной машины подключен к сифону
Установка сливного шланга стиральной машины выполняется по инструкции для стиральной машины – обязательно читайте инструкцию. Муж присоединил сливной шланг к патрубку сифона раковины и подвесил его по инструкции, чтобы вода из сифона раковины не затекала в машинку.

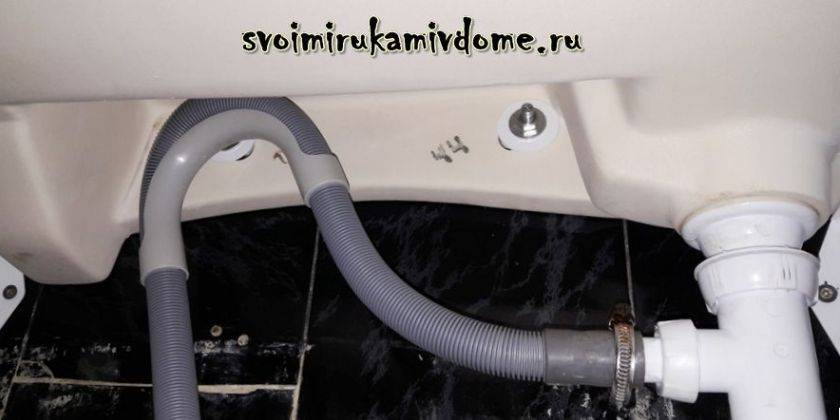

Сливной шланг подвешен по инструкции
Задвинули стиральную машину под раковину, подкрутили ножки, чтобы машина стояла ровно и не шаталась. Кафель, конечно, подпортили, когда отверстие в стене делали, но кусочки подклеим.
Зато теперь у родителей ванная комната со стиральной машиной автомат под раковиной. Места стало немного больше, можно при необходимости поставить пенал, тумбочку, корзину для белья или стул.
Кстати, стиральную машину муж устанавливал впервые, а устанавливать раковину и сваривать полипропиленовые трубы приходилось, когда делали новую ванную комнату в нашем доме и проводили отопление. Пару раз уже постирали, всё работает отлично.
