Как измерить силу тока мультиметром: учимся измерять ток по инструкции

Что важно знать об устройстве тестера

Перед тем как начать проведение любых электрических измерений, стоит разобраться с тем, что представляет собой сам прибор и каковы его функции. Вся информация нанесена на лицевую панель. О том, как пользоваться мультиметром выбранной модели, можно узнать исходя из следующих общепринятых обозначений:

• ON/OFF – кнопка включения/выключения прибора (на отдельных тестерах она может отсутствовать, включение прибора в этом случае будет выполняться поворотом переключателя диапазонов);
• DCA (или A—) – постоянный ток;
• ADCA – переменный ток;
• ACV (V~)/DCV (V—) – переменное/постоянное напряжение;
• Ω – сопротивление.

Чтобы снять показания, нужно использовать поворотный переключатель, который позволяет устанавливать различные режимы работы мультиметра, выбирать диапазон измерений.

Одним из важных моментов в освоении вопроса о том, как пользоваться цифровым мультиметром, является правильное подключение измерительных щупов в соответствующие разъёмы. От этого будет зависеть корректность выполненных измерений. Для того чтобы не ошибиться, есть простые правила:

COM — черный размер слева, универсальный разъем в центре, разъем для измерения больших токов — справа

1. разъём СОМ – общий, он используется для подключения отрицательного измерительного провода чёрного цвета;
2. для подключения красного положительного щупа может быть использовано одно из гнезд для измерения напряжения (V), сопротивления (Ω), тока (mА, А), при этом стоит учитывать, что, как правило, токовых гнёзд два (для работы со слаботочными цепями и с током до 10/20 А в зависимости от модели тестера).

Но также необходимо учитывать, что при проведении измерений напряжения или тока установленные наоборот измерительные щупы приведут к изменению полярности полученных данных, что отразится на дисплее появлением знака «-». Цифровые значения при этом будут корректны. Этим цифровые приборы отличаются от аналоговых. В последних стрелка чаще всего выходит за пределы шкалы, а в отдельных случаях такая работа может привести к повреждению прибора.

Как измерять потребляемый ток электроприбором

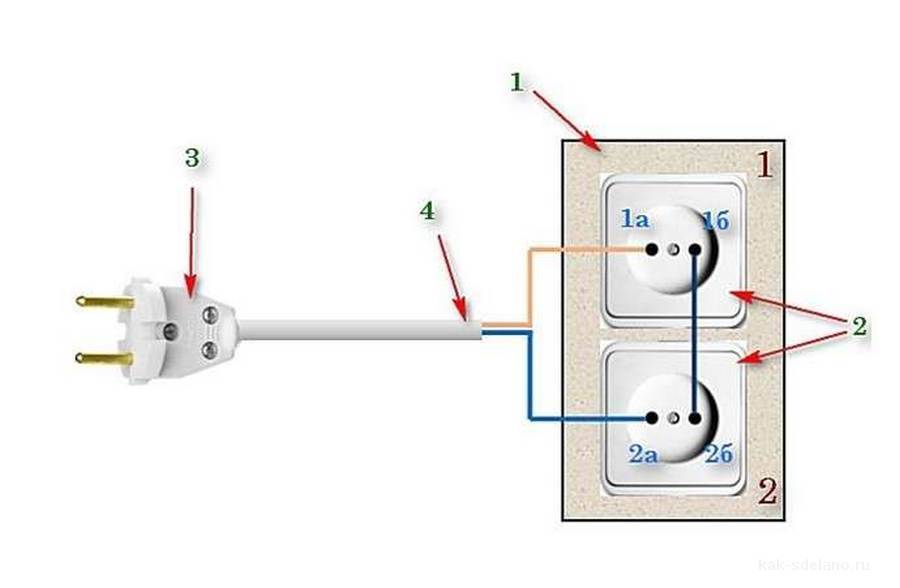

Для удобства и безопасности работ по измерению потребляемого тока электроприборами необходимо сделать специальный удлинитель с двумя розетками. По внешнему виду самодельный удлинитель ничем не отличается от обыкновенного удлинителя.

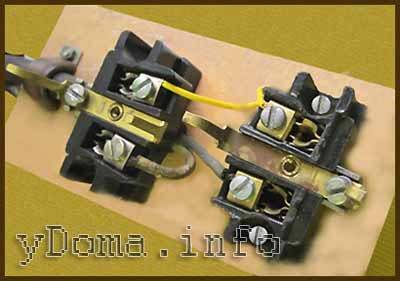

Но если снять крышки с розеток, то не трудно заметить, что их выводы соединены не параллельно, как во всех удлинителях, а последовательно.

Как видно на фотографии сетевое напряжение подается на нижние клеммы розеток, а верхние выводы соединены между собой перемычкой из провода с желтой изоляцией.

Все подготовлено для измерения. Вставляете в любую из розеток вилку электроприбора, а в другую розетку, щупы амперметра. Перед измерениями, необходимо переключатели прибора установить в соответствии с видом тока (переменный или постоянный) и на максимальный предел измерения.

Как видно по показаниям амперметра, потребляемый ток прибора составил 0,25 А. Если шкала прибора не позволяет снимать прямой отсчет, как в моем случае, то необходимо выполнить расчет результатов, что очень неудобно. Так как выбран предел измерения амперметра 0,5 А, то чтобы узнать цену деления, нужно 0,5 А разделить на число делений на шкале. Для данного амперметра получается 0,5/100=0,005 А. Стрелка отклонилась на 50 делений. Значит нужно теперь 0,005×50=0,25 А.

Как видите, со стрелочных приборов снимать показания величины тока неудобно и можно легко допустить ошибку. Гораздо удобнее пользоваться цифровыми приборами, например мультиметром M890G.

На фотографии представлен универсальный мультиметр, включенный в режим измерения переменного тока на предел 10 А. Измеренный ток, потребляемый электроприбором составил 5,1 А при напряжении питания 220 В. Следовательно прибор потребляет мощность 1122 Вт.

У мультиметра предусмотрено два сектора для измерения тока, обозначенные буквами А– для постоянного тока и А~ для измерения переменного. Поэтому перед началом измерений нужно определить вид тока, оценить его величину и установить указатель переключателя в соответствующее положение.

Розетка мультиметра с надписью COM является общей для всех видов измерений. Розетки, обозначенные mA и 10А предназначены только для подключения щупа при измерении силы тока. При измеряемом токе менее 200 мA штекер щупа вставляется в розетку mA, а при токе величиной до 10 А в розетку 10А.

Внимание, если производить измерение тока, многократно превышающего 200 мА при нахождении вилки щупа в розетке mA, то мультиметр можно вывести из строя. Если величина измеряемого тока не известна, то измерения нужно начинать, установив предел измерения 10 А. Если ток будет менее 200 мА, то тогда уже переключить прибор в соответствующее положение

Переключение режимов измерения мультиметра допустимо делать только обесточив измеряемую цепь

Если ток будет менее 200 мА, то тогда уже переключить прибор в соответствующее положение. Переключение режимов измерения мультиметра допустимо делать только обесточив измеряемую цепь

Если величина измеряемого тока не известна, то измерения нужно начинать, установив предел измерения 10 А. Если ток будет менее 200 мА, то тогда уже переключить прибор в соответствующее положение. Переключение режимов измерения мультиметра допустимо делать только обесточив измеряемую цепь.

Существующие типы батарей

При использовании бытовых приборов пользователя может интересовать, как измерить емкость аккумулятора 18650 мультиметром. Этот размер батарей в народе принято называть пальчиковыми.

Его чаще всего применяют в различных пультах, фонариках, бытовых приборах. Чтобы исследовать работоспособность каждого элемента питания, производится замер заряда таких батарей.

Также пользователь может интересоваться, как проверить функциональные качества таких разновидностей, как батарея для ноутбука, смартфона или любого другого гаджета. Если после полной зарядки прибора мультиметр показывает емкость, отличную от заявленной производителем, аккумулятор в скором времени придется поменять.

В различных электроинструментах может применяться батарея, которая требует правильного подхода к зарядке. Если это требование производителя не выполняется, емкость аккумулятора постепенно снижается. Определить подобные неполадки можно при помощи мультиметра.

Одним из основных направлений применения измерительного прибора является оценка емкости автомобильного аккумулятора (АКБ). В этом случае применяется особая технология замеров.

Точность работы мультиметра

В зависимости от сложности устройство может иметь от 2,5 (простейших) до 8,5 (точных) цифр экрана. Самые распространенные устройства с загрузкой 3.5. Бит указывает, что устройство может отражать количество битов от 0 до 9 полностью или частично. Например, для 3,5 цифр возможны измерения в диапазоне от 0,000 до 1,9999. Если значение выходит за пределы указанного диапазона, необходимо ручное или автоматическое переключение на другой диапазон.

Точность операции не зависит напрямую от бита, хотя есть связь. Следовательно, для устройств с погрешностью измерения разряда 2,5 примерно 10%, для устройств от 4,5 до 0,1%. При глубине немного больше 5 точность оговаривается отдельно для каждого типа измерения и может достигать 0,01%.

Стационарные инструменты обычно имеют более высокую точность, чем портативные инструменты.

Ошибка №1 – Измерение тока в розетке

Как измерить силу тока в розетке и узнать, действительно ли она соответствует своим заявленным характеристикам (6А или 16А)? Типа воткнул щупы, а прибор тебе Амперы показывает.

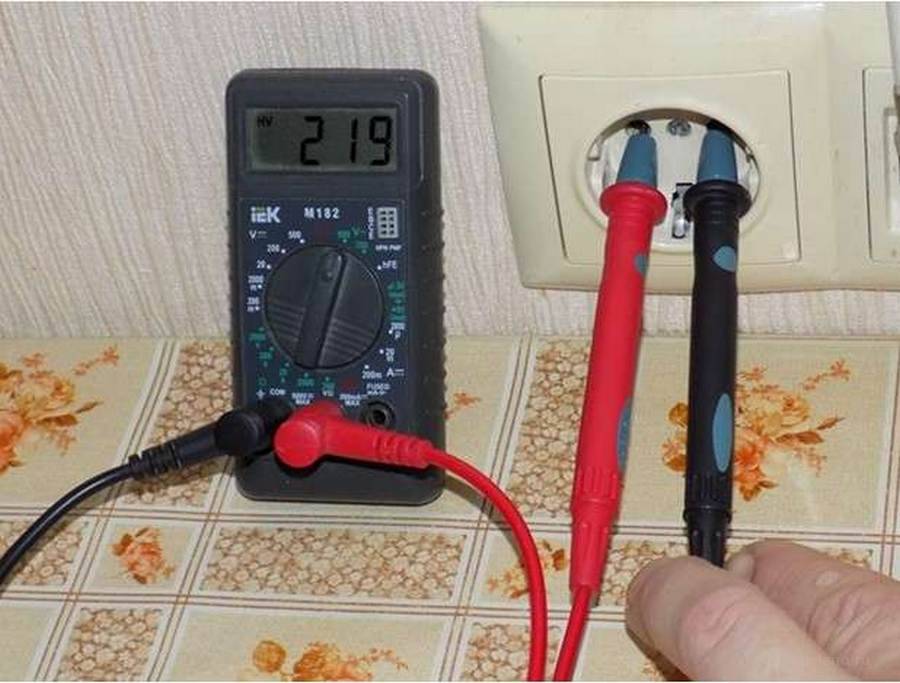

Ответ – никак. Единственное, что можно измерить в розетке мультиметром – это переменное напряжение.

Никогда не вставляйте щупы в гнезда розетки, установив переключатель режимов в положение “замер тока”!

Да, иногда мультиметром проверяют в розетке целостность цепи или наличие КЗ в эл.проводке, путем прозвонки и проверки сопротивления приходящего кабеля.

Но для этого в эл.щитке должен быть отключен не только автомат розеток, но и вводной выключатель.

Во всех остальных случаях “сколько тока в розетке” вы не узнаете. Разве что проверите насколько хорошо работает защита в вашей эл.щитовой.

Вот наглядные последствия таких измерений на кончиках щупов, которые были вставлены в розетку для проверки силы тока. Ток оказался сильнее

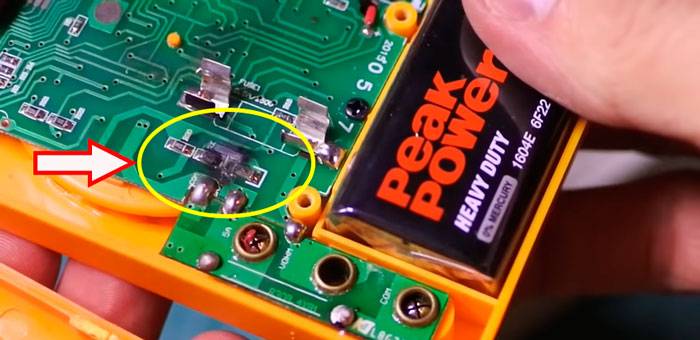

А это последствия внутри самого мультиметра.

Обратите особое внимание — большинство дешевых китайских мультиметров вообще не измеряют переменный ток! Об этом говорят надписи на корпусе. Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (

.) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)

Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (. . .) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)

О розетках и бытовых приборах здесь и речи быть не может! «Переменка» обозначается волнистой линией ( ~ ).

Амперы и мультиметр: что это такое

Ампер — это единица, в которой измеряется сила, присутствующая у электрического тока в системе СИ. Измерители для ее определения именуют мультиметрами, которые бывают цифровыми и аналоговыми или стрелочными.

Отличия между ними есть. В первом случае информация отображается на жидкокристаллическом экране, во втором присутствует стрелочная шкала. У аналогового аппарата слишком высокая погрешность в замерах. При работе с ним нужно исключить малейшие колебания. В противном случае, результат может быть неточным. Цифровой более:

• удобный;
• надежный;
• функциональный;
• практичный;
• универсальный.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока

Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего

Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Проверяем зарядку в аккумуляторе

Чтобы выполнить такие действия мультиметром, следует переключить его в режим замера постоянного напряжения, установив диапозон несколько выше наибольшего показателя напряжения на аккумуляторной батарее. После этого подключаем щуп мультиметра. Окрашенный в черный цвет, к минусу батареи, а красный, соответственно, к плюсовому полюсу. На дисплее прибора появляются интересующие нас показания:

Если аккумулятор полностью заряжен, то его напряжение не должно быть ниже 12,6 В. В ином случае, уровень зарядки батареи не превышает пятидесяти процентов, требует срочной подпитки. Показатель, не превышающий 11,6 В сигнализирует о том, что аккумулятор разряжен полностью. Чтобы зарядки батареи хватало долго, следует выявить причины потери тока, которая бывает в любом автомобиле. Способствуют этому сигнализация, магнитола, приборная панель и устройство центрального замка. Если в общей сложности потери тока не превышают 80 мА, то аккумуляторная батарея будет без проблем эксплуатироваться в течение нескольких лет. Для работы мультиметр выставляется в режим замера тока на 10 или 20 ампер:

Читать также: Что такое гальваника металла

Сняв «минусовую» клемму, подсоединяем один из проводов прибора. Вторым прикасаемся к снятому проводку. Полярность в этом случае значения не имеет:

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

Различия в принципах подключения мультитестера в разных режимах измерений

• Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
• При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
• Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы

Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с максимального диапазона мультитестера. При необходимости можно, переставив провод и последовательно снижая верхний предел, выйти на оптимальный.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

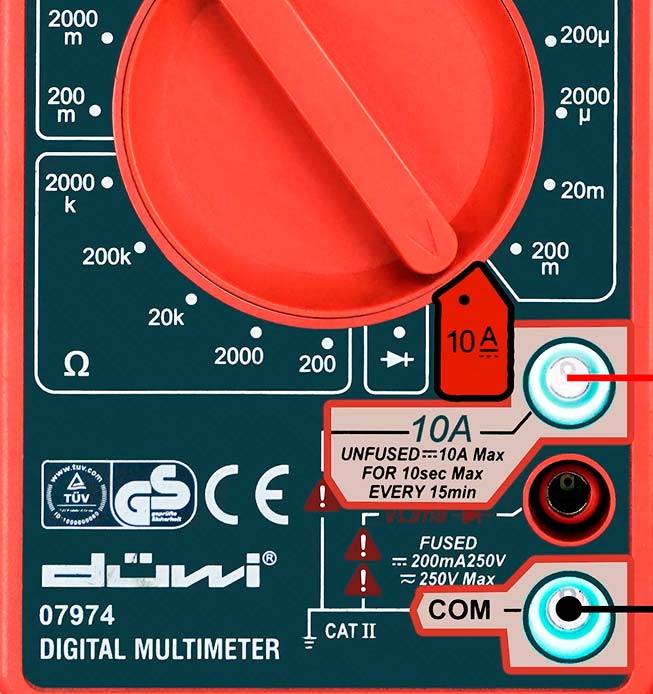

Пример предупреждающей надписи у гнезда подключения провода для замеров на максимально допустимом диапазоне токов

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Прозвон

Чтобы определить целостность цепи и предохранителей, производится прозвонка проводов:

• Первый шаг — установить переключатель в режим измерения сопротивления на минимальный диапазон.

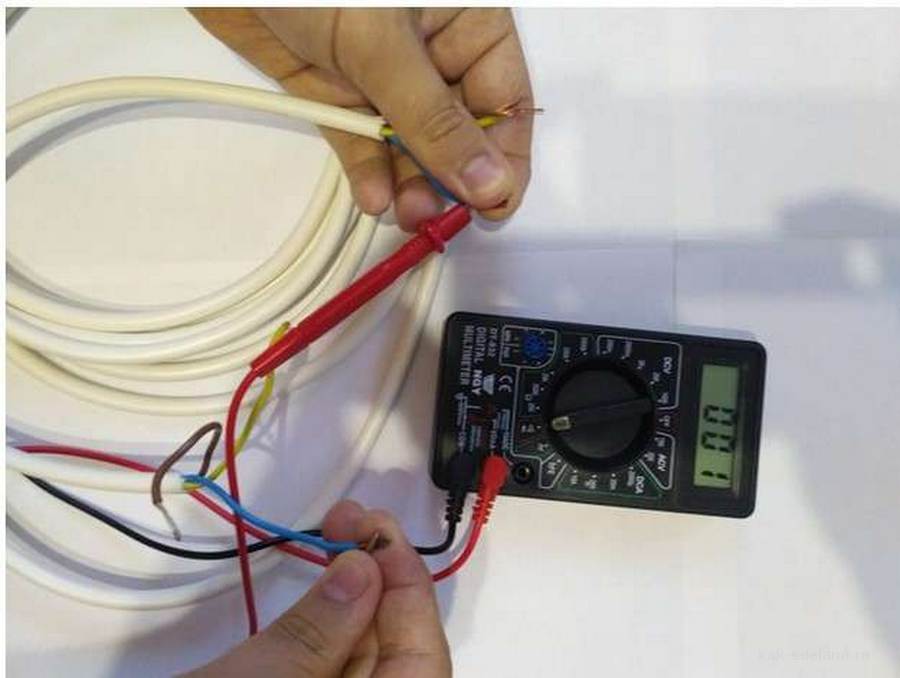

• Второй — подключить щупы к прибору и концам участка провода или шнура.

Если участок целый, раздастся звуковой сигнал. На экране появится значение сопротивления, близкое к 0.

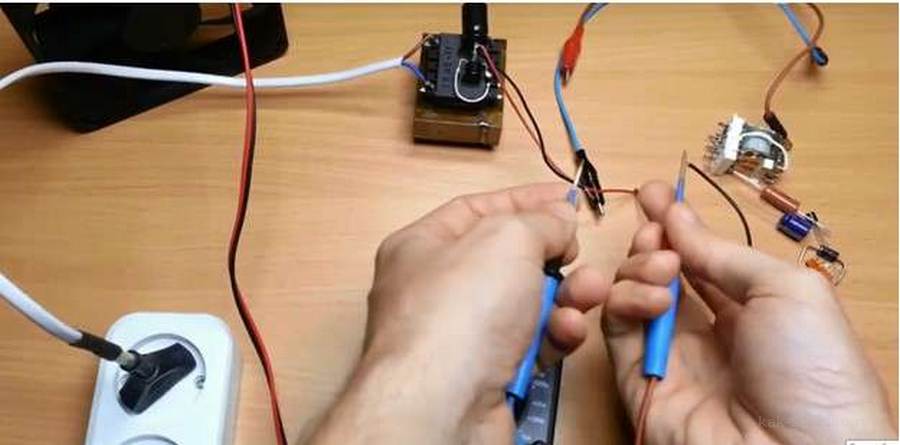

Прозвонка провода

Когда звука нет, а цифры «скачут» — напряжение отсутствует, а цепь разомкнута.

Прозвонка напряжения и заземления источника тока

Установите регулятор в положение измерения переменного напряжения. Вставьте нулевую и фазную клеммы в гнезда. На дисплее должно отображаться эталонное напряжение 220 В, возможно, с небольшим отклонением.

Прозвонка розетки

Затем оставьте один контакт в розетке, а другой подключите к заземлению розетки. Если между фазой и землей есть потенциал, то все в порядке – заземление работает.

Емкость конденсатора

Перед измерением необходимо разрядить конденсатор, чтобы не повредить мультиметр. Для этого закройте клеммы отверткой с изолированной ручкой между ними.

Порядок измерения емкости:

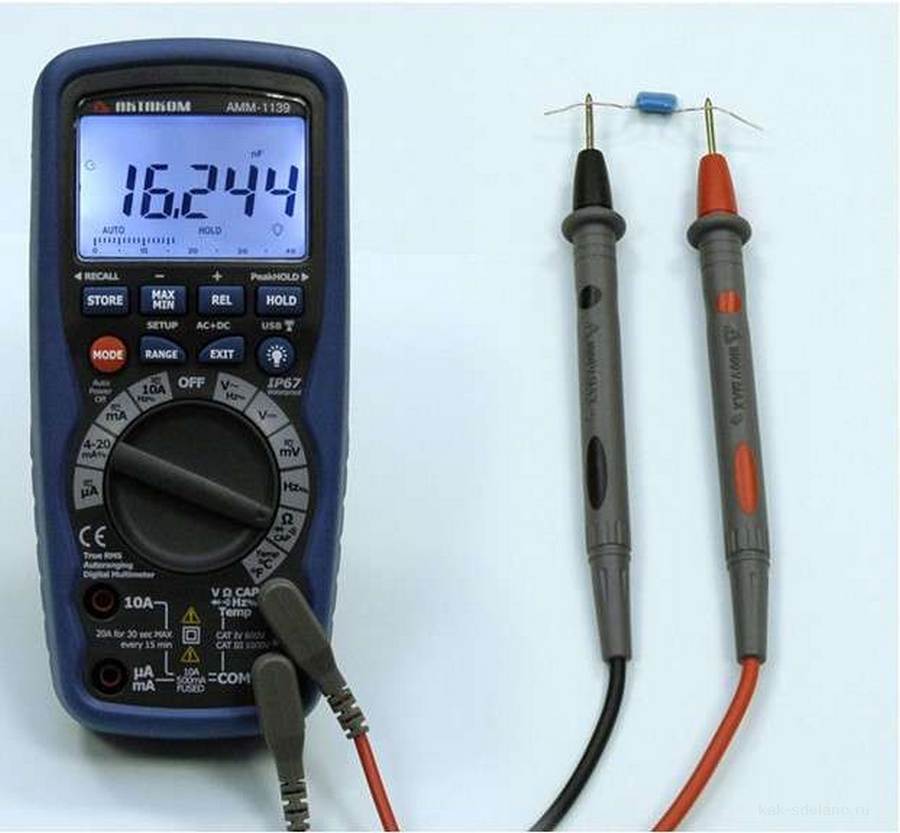

1. Установить переключателем режим Fcx.
2. В специальное гнездо вставить выводы конденсатора или приложить в ним наконечники щупов.
3. Снять значение прибора, указанное в Фарадах.

Определение емкости

Если в конденсаторе обрыв, сопротивление будет бесконечным. При пробое оно меньше номинального кратно величине пробоя.

Температура

Если мультиметр поддерживает функцию измерения высоких температур, производители комплектуют прибор термопарой. Это цепочка разнородных проводников, между контактами которых возникает электрический потенциал при разнице температур.

Как определить величину дистанционно:

1. Установить переключатель на режим измерения температуры (обозначение шкалы TEMP °С).
2. Подключить термопару, соблюдая полярность, к входу мультиметра.
3. Конец термопары максимально приблизить к нагретому объекту.

На дисплее будет показана температура среды в градусах Цельсия или по Фаренгейту в зависимости от выбранных единиц.

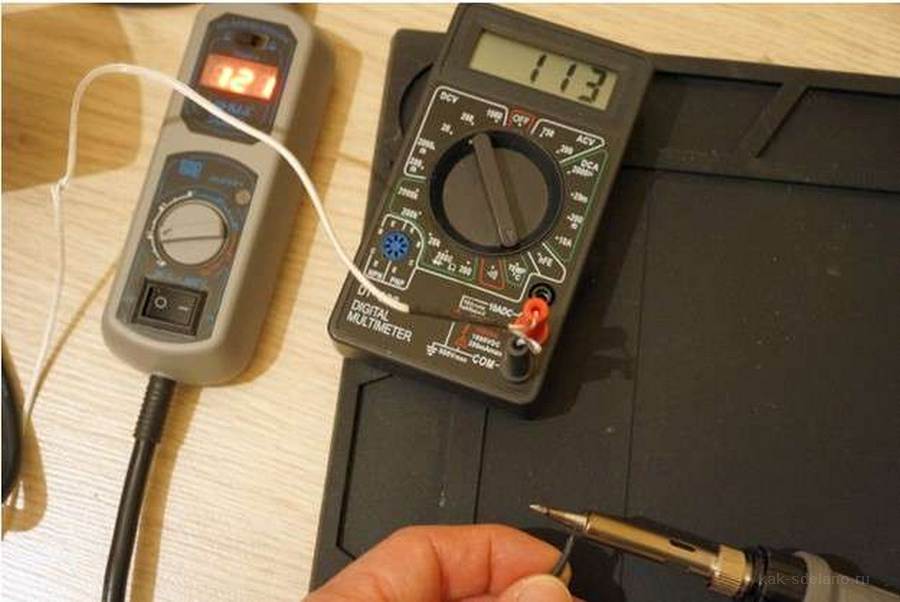

Измерение температуры нагретого предмета с помощью термопары

Если полярность не соблюдена, температура будет падать.

Как измерять: подробная инструкция

Электроэнергетическая промышленность выпускает модели тестеров с различными интерфейсами. Производители описывают, как пользоваться мультиметром, в подробной инструкции. Но часто, особенно в комплектации дешевых продуктов, инструкции отсутствуют или напечатаны на английском языке. Несмотря на некоторые отличия, измерения в разных приборах производятся по Общим принципам.

Напряжение

При работе с электрической цепью под напряжением требуется соблюдать технику безопасности.

Первым делом нужно установить режим работы и диапазон значений. Для этого нужно знать, какой ток в цепи — постоянный или переменный. Рекомендуется сначала установить диапазон на максимум (если напряжение неизвестно) или выше предела текущего потенциала. Для сети 220 В это 600 или 750 В.

Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.

Подключение щупов для измерения напряжения

Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

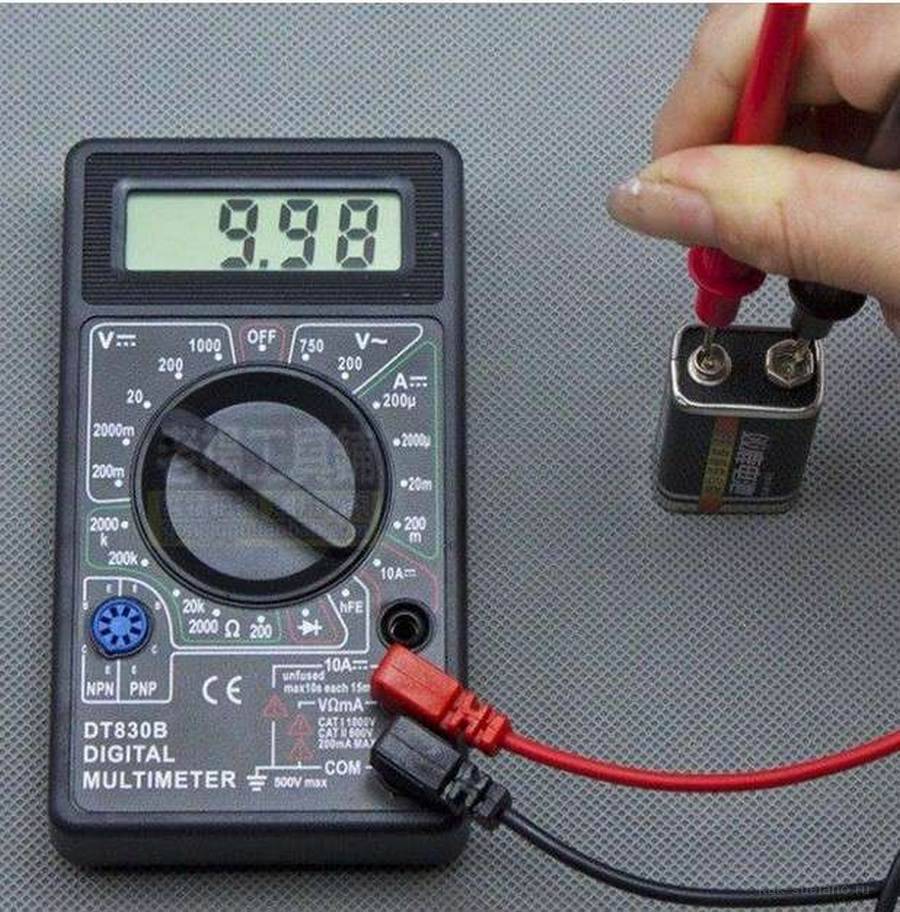

Замер потенциала батарейки

На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.

При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не проблема.

Сопротивление

Мультиметр позволяет определять сопротивление элементов, участков цепи или простейших электрических устройств без подачи напряжения. Подобные измерения не опасны, так как обесточенные предметы опасности не представляют.

Последовательность работы:

1. Выставить переключателем нужный режим в максимальном диапазоне.
2. Подключить провода к соответствующим разъемам.
3. Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
4. Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.

Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.

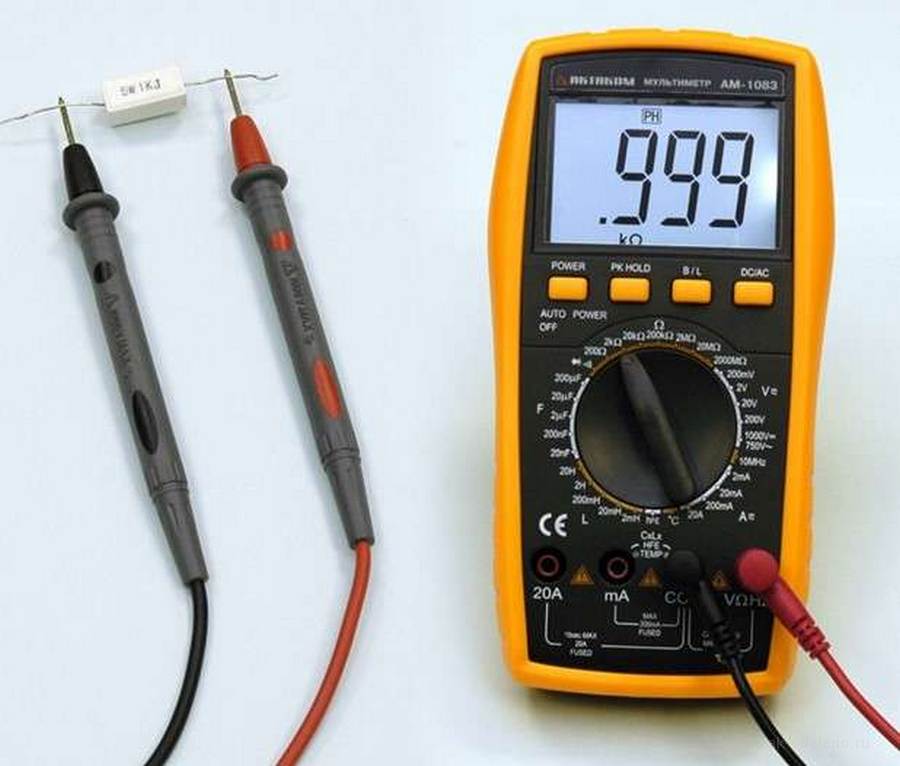

Определение сопротивления элемента

Если цепь разомкнута и нет контакта, на дисплее появится единица.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь — последовательно.

Мультиметр встраивается в разрыв цепи

Оптимально, если есть возможность подключать провода к разборному разъему. В противном случае нужно будет изготовить какое-то устройство. Удобно использовать простой электрический провод с вилкой на одном конце и двойной розеткой на другом.

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

• Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
• Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
• Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

Подключение красного щупа при токе свыше 200 мА

Замер емкости мультиметром

Изучая, как измерить емкость аккумулятора мультиметром, следует рассмотреть основные особенности этого процесса. Существует несколько способов его выполнения. Реже применяется подход замера емкости при помощи контрольного разряда. Замер емкости происходит при нагрузке, которая способна забрать половину тока аккумулятора.

При проведении этого процесса владелец транспортного средства должен учитывать плотность электролита. Если АКБ заряжена полностью, этот показатель составит 1,24 г/см³. Если аккумулятор разряжен на одну четвертую часть, показатель составит 1,2 г/см³. Соответственно, наполовину разряженный источник питания покажет 1,16 г/см³.

Проверка производится, если автомобиль плохо заводится. Емкость и заряд аккумулятора должны быть в установленных производителем рамках, иначе работа оборудования будет неполноценной.

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

• Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
• Установить предел измерения, равный 20В.
• Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
• Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Читать также: Схема включения трехфазного двигателя в однофазную сеть

Инструкция по эксплуатации

Далее будет дана пошаговая инструкция по использованию всех функциональных возможностей мультиметра

Перед началом работы, важно проверить целостность корпуса устройства, его проводных щупов

Постоянное напряжение

Для замера постоянного напряжения в цепи, необходимо перевести переключатель в положение «DCV» с установкой номинала 500 В. Далее:

1. Вставить красный проводной щуп в гнездо красного цвета «V, Ω, мА».
2. Черный щуп в гнездо «COM».
3. Подсоединить щупы к источнику постоянного напряжения.

Если замер проведен с изменением полярности, на дисплее высветиться значок «-». Запрещено устанавливать минимальное напряжение на приборе, во избежание перегрузки.

Переменное напряжение

Для замера переменного напряжения, положение щупов остается прежним. Прибор необходимо перевести в положение «АС V». При этом номинал напряжения должен быть выше 100В.

1. Красный щуп подключить к «+».
2. Черный к «–».

Изменение полярности высветиться на экране значком «–».

Постоянный ток

Замер производится по тому же принципу, что с постоянным напряжением. Для проверки токов свыше 380В, красный щуп подключается к коричневому гнезду «10 А». Переключатель переводится на положение «DCV». Замер производится аналогично проверке постоянного напряжения.

Сопротивление

При замере сопротивления необходимо полностью обесточить проверяемую схему, дождаться разрядки конденсаторов, иных радиодеталей. Далее:

1. Красный щуп подключить к разъему «V, Ω, мА».
2. Черный в гнездо «COM».
3. Перевести переключатель на положение «Ω».

Цифровые показания на дисплее будут свидетельствовать об исправности деталей или схемы, «0» о разрыве цепи.

Тест диода

Для проверки целостности диодов, в приборе есть отдельная функция. Необходимо:

1. Установить переключатель в положение «VD» или на значок диода.
2. Красный щуп вставить в гнездо «V, Ω, мА».
3. Черный в «COM».

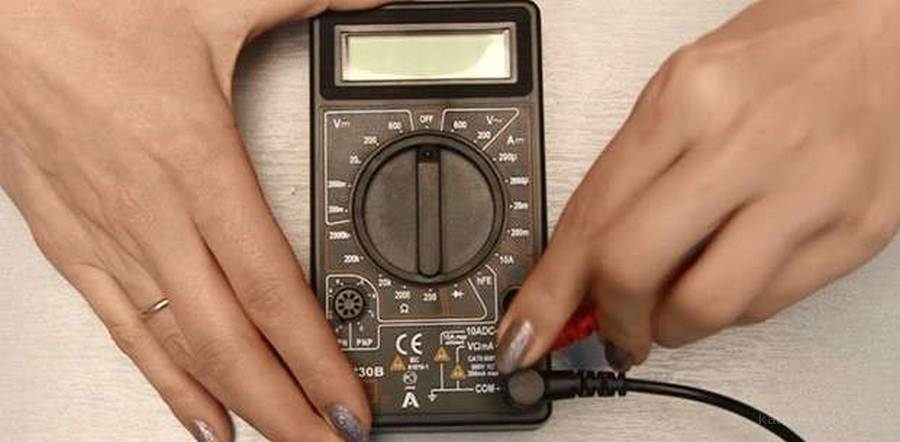

Замер производится с четким соблюдением полярности. Красный щуп соединяется с анодом, черный с катодом детали. На исправность укажут цифровые показания падения напряжения. Если во время замера была изменена полярность, дисплей покажет значение «1».

Тест транзистора

Для этого замера, измерительные щупы не понадобятся. Диагностика целостности детали проводится через гнездо «hFE».  Далее необходимо:

1. Перевести переключатель в положение «hFE».
2. Определить полярность детали.
3. Выводы тестируемого элемента вставить в гнездо, при соответствии с полярностью «NPN» или «PNP».

Мультиметр произведет замер через базу, коллектор и эмиттер детали, показав номинальное выходное напряжение.

Прозвонка

Мультиметр цифровой M830B способен определять целостность цепи путем прогона постоянного напряжения от батареи 9 В. Положение щупов в гнездах прибора не меняется. Для тестирования необходимо:

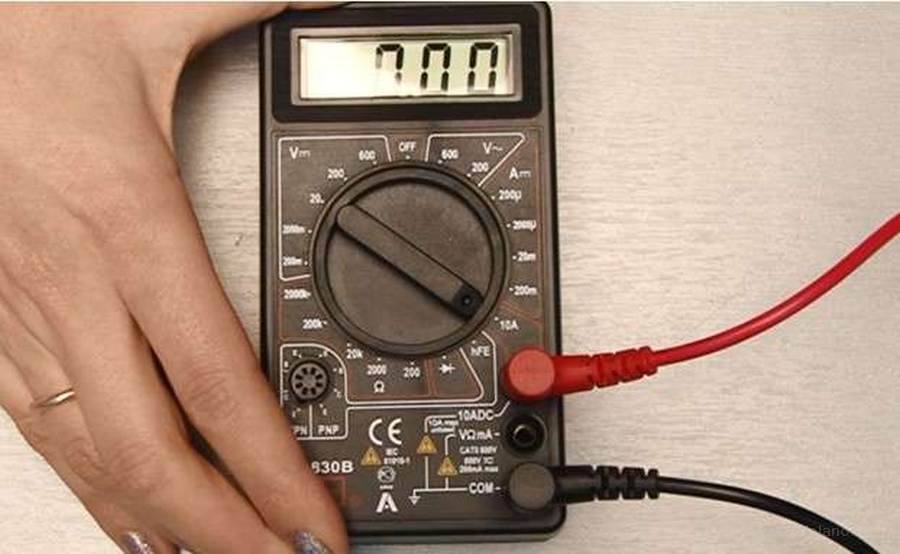

1. Установить переключатель на положение, показанное ниже.
2. Щупы подключить к началу и концу схемы.

При целой цепи показания прибора будут близки к 0. В случае повреждения цепи на экране высветится цифра 1.

Часто, по причине ошибки пользователя, прибор приходит в негодность. В основном выгорает плавкий предохранитель. Его несложно найти и заменить. Принципиальная схема мультиметра прилагается.

Как пользоваться мультиметром – знакомство с прибором часть 1

Бывают ситуации, когда в домашних условиях нам необходимо измерить напряжение в розетке или проверить проводник на целостность.

Человек, который никогда не сталкивался с подобным устройством, зачастую задается вопросом: как пользоваться мультиметром?

Мультиметр или прибор измерительный комбинированный (его также часто называют тестером или «цешкой») пригодится в любом доме, не говоря уже о гараже. Он предназначен для измерения напряжения, тока, сопротивления.

Некоторые продвинутые модели «умеют» измерять емкость конденсаторов, температуру и ряд других параметров, но для домашнего пользования это совсем не обязательно.

Разновидности мультиметров

Мультиметры бывают аналоговыми и цифровыми. Они отличаются функциями, точностью измерений и качеством.

В аналоговом мультиметре результаты измерений показывает стрелка по измерительной шкале. Работать с таким прибором не совсем удобно – не привыкшему человеку трудновато разобраться во всех шкалах.

Кроме этого, стрелочный мультиметр при измерениях нужно держать в зафиксированном положении, иначе стрелка будет «скакать».

Стоимость мультиметров может быть различной: от 10 у.е. и выше. Она зависит от качества, параметров (точности измерения) прибора, а также от количества выполняемых ним функций.

Независимо от стоимости, каждой моделью мультиметра поддерживаются стандартные функции: измерение напряжения, тока и сопротивления.

Практически все мультиметры имеют одинаковое расположение органов управления. В центре прибора находится круговой многопозиционный переключатель, с помощью которого переключаются измеряемые параметры и пределы их измерений. Для удобства разбитые на сектора параметры обведены линиями.

Обозначения на мультиметре

Каждый мультиметр состоит из дисплея (аналоговый – измерительной шкалы), многопозиционного переключателя, гнезд для подключения шнуров со щупами. В данной статье рассматривается мультиметр марки DT-830B DIGITAL.

Положением переключателя выбирается режим работы прибора:

1. – OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка);
2. – ACV – измерение переменного напряжения;
3. – DCV – измерение постоянного напряжения;
4. – ACA – измерение переменного тока;
5. – DCA – измерение постоянного тока;
6. – Ω – измерение сопротивления;
7. – hFE – измерение параметров транзисторов.

В данной модели не предусмотрено измерение переменного тока, поэтому сектора ACA у нее нет.

Подключение щупов

Щуп представляет собой металлический стержень с изолированной ручкой, он обеспечивает контакт между точкой измерения и мультиметром и соединяется с прибором проводом.

Рекомендация. Так как большинство мультиметров на нашем рынке китайские, то их щупы очень быстро выходят из строя – ломается провод. Желательно щупы изготовить самостоятельно – провод, сам щуп и штырь, который вставляется в гнездо мультиметра, можно купить на рынке или радиомагазине.

Кроме этого, можно изготовить дополнительный комплект щупов с наконечниками типа «крокодил» и увеличенной длиной провода – иногда это очень удобно.

Разъемы для щупов

Разъем, обозначенный значком заземления и надписью COM, является минусовым, общим или заземленным – смотря от того, что измеряется. Обычно к нему подключается черный провод.

Разъем, обозначенный как VΩmA, предназначен для измерения сопротивления, напряжения, а также тока, величиной не более 200 мА, иначе может сгореть предохранитель, а в худшем случае – сам прибор.

Разъем, подписанный надписью 10А или 10 ADC (иногда и больше) предназначен для измерения силы тока в диапазоне от 200 мА до 10 А (до указанного значения).
