Измерительный прибор амперметр – что это и как лучше выбрать

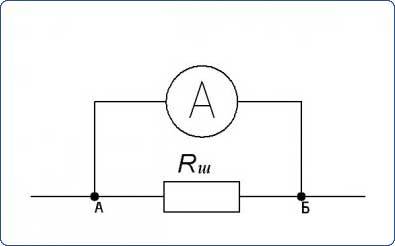

Расчет сопротивления шунта

Отсюда следует, что, зная ток полного отклонения измерительной системы (Iпр) и внутреннее сопротивление рамки (Rпр), можно вычислить требуемое сопротивление шунта (Rш). И тем самым изменить предел измерения амперметра.

Но, перед тем как переделать миллиамперметр в амперметр, нужно решить две непростых задачи: узнать ток полного отклонения измерительной системы и ее сопротивление. Можно найти эти данные, зная тип миллиамперметра, который переделывается. Если это невозможно, придется провести ряд измерений. Сопротивление можно измерить мультиметром. А вот для второго параметра потребуется подать на прибор ток от постороннего источника, измеряя его величину с помощью цифрового амперметра.

Но такой расчет шунта для амперметра не будет точным. Невозможно с помощью подручных средств обеспечить требуемую точность измерений. Система измерения с шунтом имеет большую чувствительность к погрешности при определении исходных данных. Поэтому на практике проводится точная подгонка сопротивления шунта и калибровка амперметра.

Устройство амперметра

Что такое коммерческий учет электроэнергии

В основе устройства амперметра – взаимодействие между двумя элементами при прохождении электрического тока. В зависимости от того, что измеряет амперметр, используются свои варианты устройств. Замер сил разного типа тока предполагает особое строение и чувствительность. Существует несколько категорий:

  1. Магнитоэлектрические. В основе лежит подвижная катушка, закрепленная на оси между двумя магнитными полюсами.
  2. В электромагнитных амперметрах используется сердечник, отодвигаемый на пропорциональное силе тока расстояние.
  3. Термоэлектрические. Ключевой элемент – термопара, припаянная к проводке. Величина нагрева по мере подачи тока разной величины трансформируется в показатель его силы, после чего выводится на дисплей.
  4. Электродинамические. Подвижная и неподвижная катушки. В быту малоприменимы из-за высокой чувствительности к магнитным полям. Применяются для точных измерений либо в демонстрационных целях.
  5. Ферродинамические. Самые точные и дорогие из механических приборов. Благодаря замкнутому проводу, не реагируют на внешние магнитные поля.
  6. Цифровой. Используется интегратор, преобразующий величину тока в цифровой эквивалент. От его типа и настройки зависит то, как работают амперметры. Различают несколько классов точности по погрешности измерений.

Несмотря на разницу в конструкции, в основе всех механических приборов лежит общий принцип действия.

Проверка

Точность показаний любого измерительного прибора зависит от калибровки. На аналоговых устройствах ставился штамп, который подтверждал проверку в лаборатории. На современных цифровых мультиметрах с режимом замера силы тока, таких штампов нет, и проверку они не проходили. Многие начинающие электрики не знают, как проверить амперметр. Для проверки точности измерения необходимо:

  1. Тестируемый прибор подключить параллельно с эталонным. Желательно, чтобы это был механический амперметр.
  2. В цепь подключить переменный резистор.
  3. К переменному резистору подключить резистор с мощным сопротивлением.
  4. Подключить схему к источнику питания.
  5. При помощи переменного резистора «R2» установить порог напряжения таким образом, чтобы стрелка механического прибора встала точно на середине своей шкалы.
  6. Включить мультиметр на измерение силы тока.
  7. Сопоставить результаты.
  8. Переменным резистором регулировать отклонение стрелки механического прибора в сторону максимума.
  9. При отклонении на каждое следующее значение, сравнить результаты теста.

Таким образом можно проверить точность цифрового мультиметра при измерении силы тока. Для увеличения нагрузки, можно добавить в схему несколько ламп накаливания. Далее будет дано подробное описание, как пользоваться амперметром.

Гальванометр в качестве амперметра

Гальванометр можно использовать как амперметр, если прибор установлен в параллельной связи с небольшим сопротивлением, именующимся шунтирующим. Дело в том, что сопротивления шунта маленькое, из-за чего амперметр может вычислять ток намного четче.

Допустим, нам нужен амперметр, фиксирующий полномасштабное отклонение для 1 А и содержит тот же гальванометр на 25 Ом с чувствительностью 50 мкА. Так как R и r параллельны, напряжение на них одинаково.

IR = IGr

Так что: IR = IG/I = R/r.

Решая для R и отмечая, что IG составляет 50 мкА, а I – 0.999950 А, получим:

Обзор
  • Разные типы тока
  • Источники ЭДС
Параллельное и последовательное соединение резисторов
  • Последовательное соединение резисторов
  • Параллельное соединение резисторов
  • Комбинированные схемы
  • Зарядка аккумулятора: ЭДС в последовательных и параллельных связях
  • ЭДС и конечно напряжение
Правила Кирхгофа
  • Введение и значение
  • Правило соединения
  • Правило напряжений
  • Применение
Вольтметры и амперметры
  • Вольтметры и амперметры
  • Нулевые измерения
Схемы RC
  • Резисторы и конденсаторы в последовательной связи
  • Полное сопротивление
  • Фазовый угол и коэффициент мощности

Переградуировка прибора

Новую градуировку обновлённого стрелочного амперметра под новый шунт нужно произвести следующим образом.

  1. Снимите переднюю часть корпуса (смотровое окно прибора) вместе со стеклом.
  2. Подключите одну из лампочек известного номинала последовательно с амперметром к батарее или сетевому адаптеру питания. Так, на лампочках накаливания указывается ток в амперах и напряжение в вольтах. Если вы подключаете светодиодную панель или фару, на которой, например, указано напряжение 12 В и мощность в 24 Вт – вашим рабочим током будет 2 А (мощность, делённая на напряжение источника питания).
  3. Отметьте, на какой угол отклонилась стрелка прибора, точкой с числом (в данном случае это 2).
  4. Идеальный вариант – включите параллельно друг с другом одинаковые лампочки или фары, увеличивая их число каждый раз на одну. Так можно «прометить» всю шкалу амперметра. Этот способ хорош для переменного тока – шкала амперметра получается нелинейной за счёт влияния частоты тока и падения части напряжения на диодах. Разметка «на глаз» или с использованием транспортира (или по уже имеющейся «линейке» прибора), как часто делают при постоянном токе, не подойдёт. Лучше перестраховаться и сделать точнее.
  5. Закончив разметку, соберите прибор и проверьте, надёжно ли держится крепление шунта, хорош ли электрический контакт между ним и амперметром. Если габариты амперметра позволяют, шунт часто заливают эпоксидным клеем, а затем получившийся элемент (в виде бруска) приклеивают к задней стенке измерительной головки.

Типы амперметров

Исходя из вида отсчетного устройства амперметры делятся на приборы с:

— со стрелочным указателем;

— со световым указателем;

— с пишущим устройством;

— электронные устройства.

По принципу действия амперметры разделяются на:

1. Электромагнитные – предназначены для использования в цепях постоянного, переменного тока. Обычно используются в привычных электроустановках переменного тока с частотой 50 Гц.

2. Магнитоэлектрические — предназначены для фиксации силы тока малых значений постоянного тока. Они имеют магнитоэлектрическое измерительное устройство и шкалу с проградуированными делениями.

3. Термоэлектрические приборы предназначены для измерения силы тока в цепях высоких частот. В состав таких приборов входят магнитоэлектрический механизм, выполненный в виде проводника, к которому приваривается термопара. Протекающий по проводку ток вызывает его нагрев, который фиксируется термопарой. Формирующееся излучение своим влиянием вызывает отклонение рамки на угол, который пропорционален силе тока.

4. Ферродинамические приборы — состоят из замкнутого магнитопровода, выполненного из ферромагнитного материала, сердечника и неподвижной катушки. Характеризуются высокой точностью измерения, надёжностью конструкции и низкой чувствительностью к воздействию электромагнитных полей.

5. Электродинамические устройства предназначены для замеров величины силы тока в цепях постоянного / переменного токов повышенных частот (до 200 Гц). Они чувствительны к перегрузкам и внешним электромагнитным полям. Но из-за высокой точности замеров их используют в роли контрольных приборов для поверки действующих амперметров.

6. Цифровые амперметры – современная модель приборов, сочетающая преимущества аналоговых приборов. На сегодня такие устройства завоевывали лидирующие позиции. Это объясняется удобством в работе, легкостью использования, небольшими размерами и высокой точностью получаемых результатов измерений. Кроме того, цифровые приборы можно использовать в разнообразных условиях: он не боится тряски, вибрации и пр. воздействий.

Рассмотрим несколько амперметров разных производителей и разных типов:

1. Амперметры Ам-2 DigiTOP

Технические характеристики:

— Количество входов 1

— Измеряемый переменный ток 1 …50 А

— Погрешность измерения 1%

— Дискретность индикации 0,1 А

— напряжение питания -100…-400 В, 50 (+1) Гц Габаритные размеры 90x51x64 мм

Работоспособность и долговечность бытовой электротехники зависят от качества получаемой электроэнергии. Как правило, к выходу из строя электронной техники, будь то холодильники, телевизоры или стиральные машины, приводит повышение напряжения выше допустимых пределов. Наиболее опасно длительное повышение напряжения выше допустимой отметки. При этом выходят из строя блоки питания электронной техники, перегреваются обмотки электродвигателей, нередко происходит возгорание.

2. Амперметр лабораторный Э537

Данный прибор (амперметр Э537) предназначается для точного измерения силы тока в цепях переменного и постоянного тока.

Класс точности 0,5.

Диапазоны измерения 0,5 / 1 A;

Масса 1,2 кг.

Технические характеристики амперметра Э537:

Конечное значение диапазона измерений 0,5 А/1 А

Класс точности 0,5

Область нормальных частот (Гц) 45 — 100 Гц

Область рабочих частот (Гц) 100 — 1500 Гц

Габаритные размеры 140 х 195 х 105 мм

3. Амперметр СА3020

Цифровое устройство амперметр базовой модели выпускается в нескольких типовых модификациях в зависимости от базового значения параметров замеряемого тока. При заказе данной модели цифрового амперметра, требуется заявить, с каким базовым параметром силы тока Вам придётся работать: 1 А, 2 А или 5 А.

Базовые параметры замеряемого тока, Iн-1 Ампер (СА3020-1), 2 Ампер (СА3020-2) или 5 Ампер (СА3020-5);

Границы замеряемых токов от 0,01 Iн до 1,5 Iн;

Диапазон частот по замеряемым токам от 45 до 850 Герц;

Границы базовой допускаемой существующей погрешности ±0,2% к оптимальному значению параметров замеряемой силы тока;

напряжение по питанию — сеть переменного тока напряжением (85-260) Вольт и частотой (47-65) Герц или постоянное напряжение (120 — 300) Вольт;

Потребляемая устройством мощность не больше чем 4 ВА;

Размерные габариты 144x72x190 мм;

Масса не больше чем 0,55 кг;

Мощность, потребляемая измерительной цепью амперметров серии 3020, не превышает: для СА3020-1 – 0,12 ВA; для СА3020-2 – 0,25 ВA; для СА3020-5 – 0,6 ВA.

Лучшие цифровые амперметры

Электрики ценят в цифровых амперметрах вольтметрах высокую точность, небольшие размеры, информативность панели управления. Особенность конструкции приборов: использование схем, которыми заменили движущиеся электромеханические компоненты. Это позволило исключить износ деталей, сделать работу стабильной, повысить производительность. Яркие цифры на панели снижают риск появления ошибок при снятии показаний.

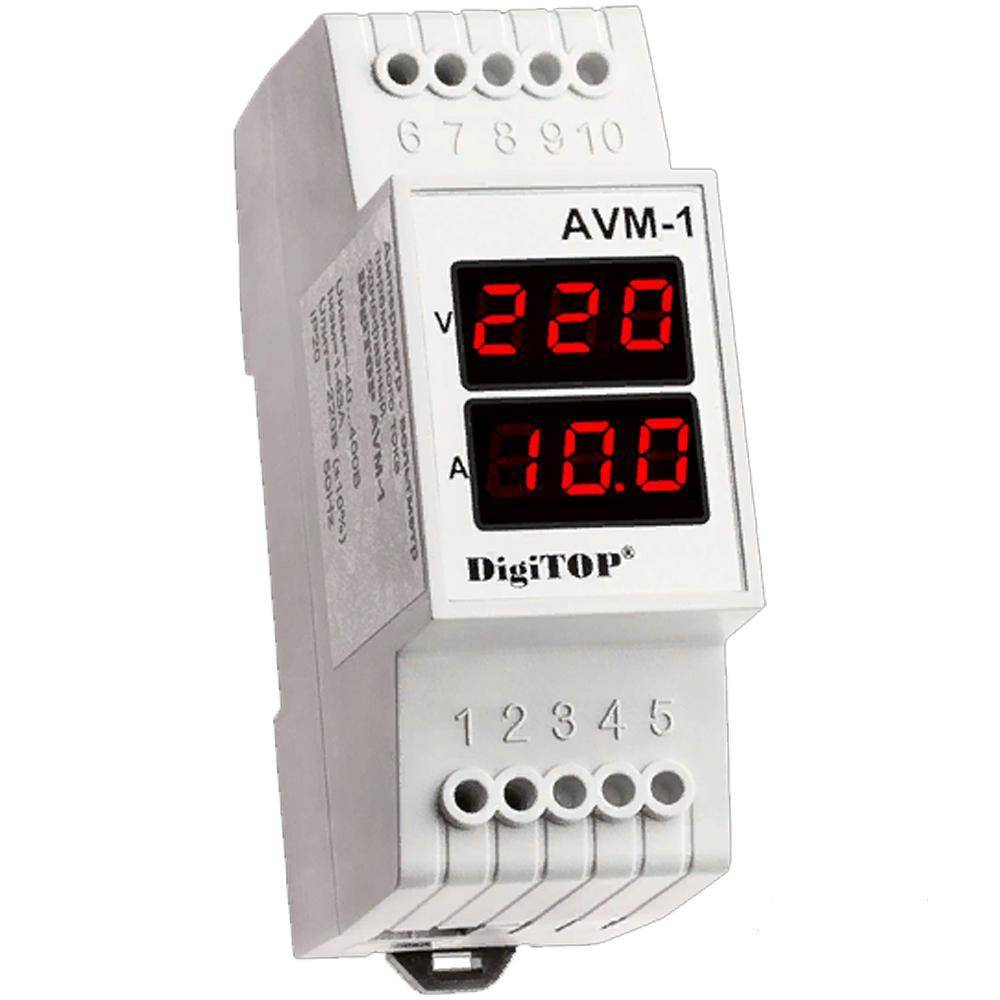

Digitop AVM-1

Предназначен для визуализации состояния однофазной электросети. Монтируется на DIN-рейку электрощитка. Имеет встроенный вольтметр для измерения напряжения. Информативная панель создана на базе светодиодных индикаторов, отличается четким отображением цифр. Потребляет мощность не более 5 Вт. Рекомендуемый температурный диапазон измерений от +5 до +50 градусов позволяет устанавливать оборудование в отапливаемых верандах, подъездах.

Корпус изготовлен из термореактивных материалов, надежно защищает электронику от пыли, соответствует классу IP20. Переменное напряжение измеряется в диапазоне от 40 до 400В, сила тока – от 1 до 63А. Рекомендуется подключать с помощью провода, максимальное сечение которого 1,5 мм.

Достоинства:

  • Модульное исполнение;
  • Высокая точность;
  • Двухстрочный дисплей;
  • Устойчивость к помехам;
  • Простое подключение;
  • Низкая цена для своего класса.

Недостатки:

Не обнаружены.

Измерения выполняются с помощью внешнего трансформатора, который поставляется в комплекте.

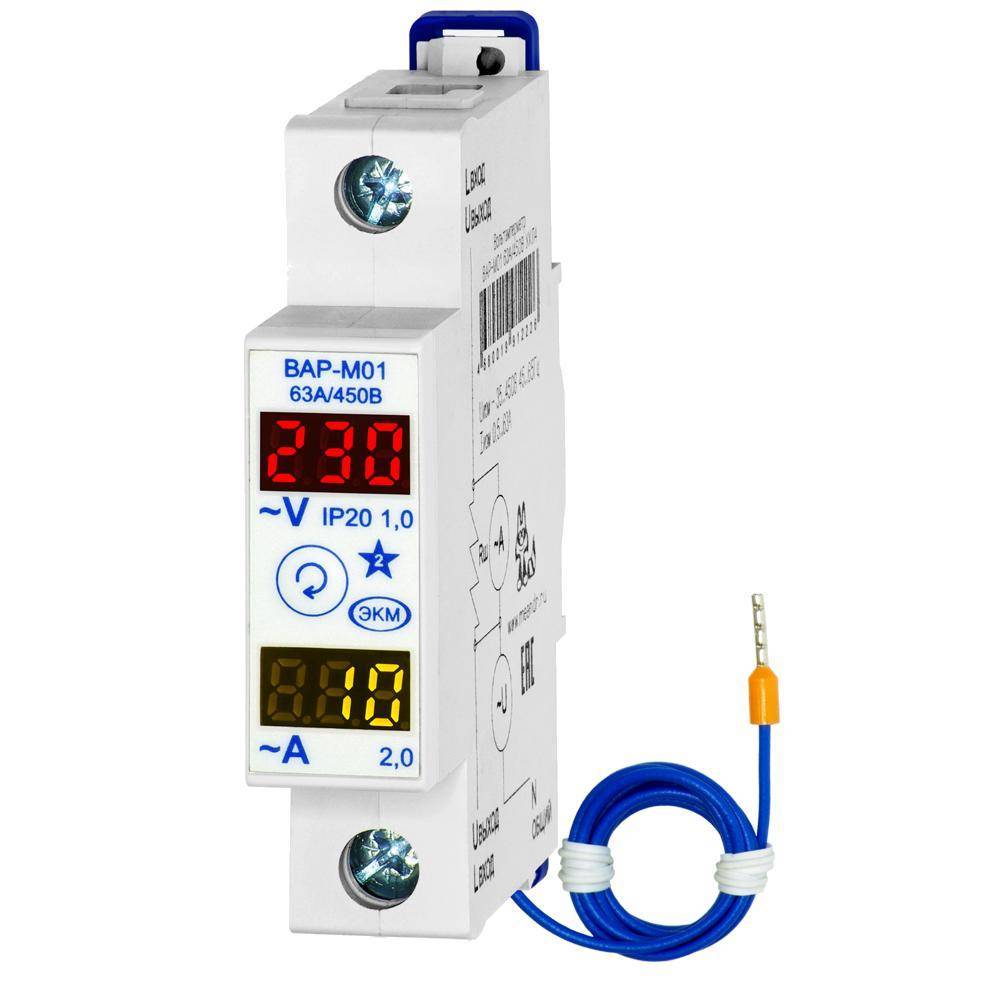

Меандр Вар-М01 63А/450В УХЛ4

Используется для технологического контроля электросетей бытового сектора, на производственных предприятиях, объектах коммерческой недвижимости. Устанавливается в электрощитке, выполняет роль индикатора состояния сети. Имеет предустановленный цифровой вольтметр. Монтируется на DIN-рейку с помощью винтов. Клеммы рассчитаны на провод с сечением до 25 кв.мм. Для подключения к нейтральной шине выведен отдельный кабель.

Корпус изготовлен из пластика, корпус имеет защищенность от пыли, высокой влажности класса IP20. Индикаторы яркие, позволяют считывать информацию при любой степени освещенности. Оперативное питание отсутствует, энергию прибор получает от сети, которую контролирует. Есть функция просмотра максимальных, минимальных значений с момента последнего сброса.

Достоинства:

  • Диапазон измеряемого напряжения от 35 до 450В;
  • Низкая потребляемая мощность;
  • Подходит для низких температур;
  • Устойчив к помехам;
  • Низкая цена.

Недостатки:

Не обнаружены.

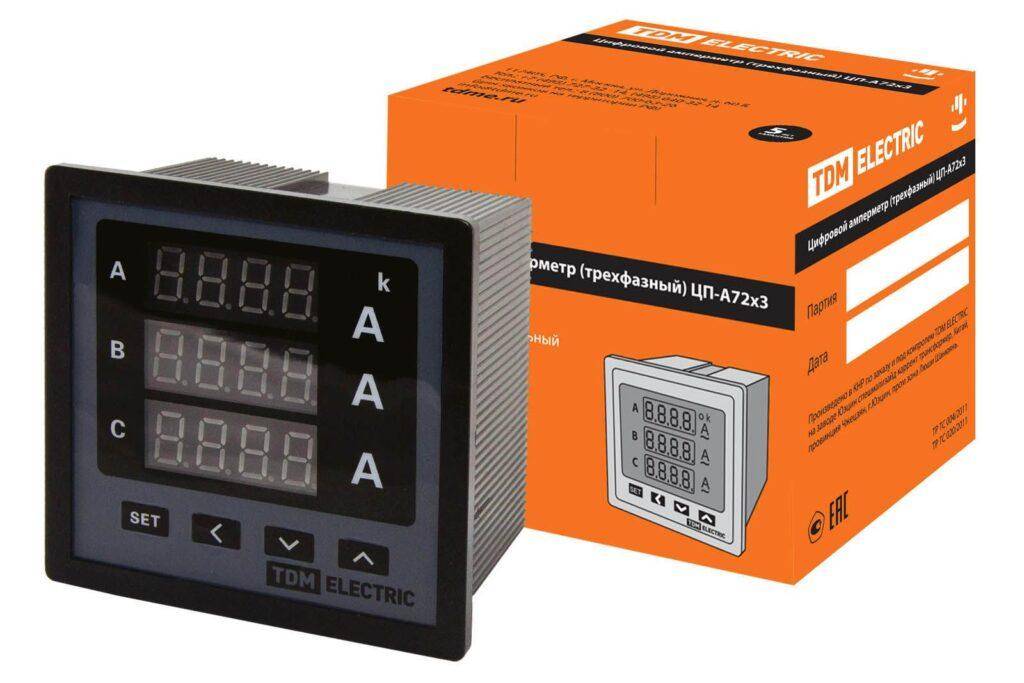

TDM Electric ЦП-А72х3 0-50кА-0,5-Р

Разработан для технического контроля над однофазными и трехфазными электросетями. Измеряет напряжение, силу тока, частоту. Имеет три дисплея для вывода информации по каждой фазе. Корпус выполнен из негорючего пластика, надежно защищен от влаги и пыли – класс IP51. Размеры рассчитаны на комплектацию электрощитков жилых зданий, производственных объектов, прибор можно использовать для замены устаревших стрелочных устройств.

Программируется, доступ к сохраненным данным защищается паролем. Выдерживает кратковременные двухкратные перегрузки. Отличается высоким классом точностью, стабильностью в показаниях, низким энергопотреблением.

Достоинства:

  • Внесен в Госреестр;
  • Интервал между поверками увеличен до 8 лет;
  • Высокая чувствительность;
  • Широкий диапазон измерений;
  • В комплекте все необходимое для монтажа.

Недостатки:

Завышенная цена.

Принцип работы цифрового прибора

Цифровой амперметр постоянного тока позволяет измерить и определить постоянный ток – как отрицательной, так и положительной полярности. На направление тока указывает точка, размещенная в крайнем правом разряде. Удобство применения данного устройства состоит в отсутствии необходимости подключения шунта. Амперметр цифровой постоянного тока может монтировать в источники питания, стойки приборов, стенды, зарядные устройства и прочее. Такой прибор советуют использовать, чтобы контролировать работу двигателей, DС-DС преобразователей, источников питания и инверторов.

Амперметр постоянного тока цифровой включается спустя три минуты после подключения питания. В случае установки в зарядное устройство рекомендуется предварительно к выводам питания амперметра подключить конденсатор 470 mF 25 v. Индикатор не отображает незначащие нули. Учитывая обширный выбор диапазонов, амперметр с успехом функционирует в одном из двадцати вариантов режима работы. При этом каждый режим предполагает применение одного из трех шунтов: на мкА, мА или Амперы.

Советуем изучить — Схемы электроснабжения потребителей второй категории

Предел измерения колеблется в диапазоне 1мкА – 1000А. Для работы следует выбрать один из 60 предложенных пределов измерений.

Как уже было отмечено, каждый режим работает на основе подходящего шунта. Следует помнить, что номинальное напряжение любого шунта не должно превышать 75мВ. В качестве примера можно рассмотреть режим 2, который работает только с шунтами 5мкА, 5мА или 5А. Для программирования режимов применяется пять джамперов.

Перед включением модуля рекомендуется запрограммировать режим его работы. После включения модуль выдаст сведения относительно выбранного режима работы. Если, допустим, выбран режим измерения токов в пределах 25А, то включенный модуль будет мигать несколько раз «25.0», что указывает на режим работы «5». В таком случае необходимо использование одного из шунтов: 25А, 25мкА или 25мА. При выборе недопустимого режима будет мигать значок «Err», указывающий на ошибку.

Как работает цифровой амперметр

Следует помнить, что измерять можно только в одной полярности, если же ток измеряется в обратной полярности, то это будет отображаться, как «000». Для питания модуля предназначен встроенный литиевый аккумулятор CR2032, рассчитанный на двадцать дней бесперебойной работы. К тому же, источником питания может послужить внешняя батарея и любой другой источник с постоянным током 3В. Особенности подключения состоят в том, что внешний источник питания 3В следует подключить плюсом к контакту «3V», а минусом – к «0V».

Еще одним обязательным условием является наличие гальванической развязки для внешнего источника питания от источника, который измеряет ток

Важно не забыть встроенный литиевый элемент при использовании внешнего источника питания. Чтобы сэкономить батарею, измеряя ток в автомобиле, можно воспользоваться реле, которое отключает питание модуля во время выключения зажигания. Сделанные самостоятельно шунты или резисторы можно использовать для малых токов

При этом рекомендуется применять металлопленочные резисторы, которые в меньшей степени зависят от температурного режима. Как правило, в устройстве используют константановую или манганиновую проволоку

Сделанные самостоятельно шунты или резисторы можно использовать для малых токов. При этом рекомендуется применять металлопленочные резисторы, которые в меньшей степени зависят от температурного режима. Как правило, в устройстве используют константановую или манганиновую проволоку.

Виды приборов

Приборы классифицируются по роду тока, принципу действия, классу точности.

Род тока

Переменный

Устройство амперметра, подключаемое последовательно в электрическую цепь, пропускает через себя полный рабочий ток. При этом сопротивление амперметра должно быть достаточно низкое. Этот фактор заложен в основу принципа действия электрического измерителя.

Важно! Амперметр нельзя подключать параллельно в цепь, только последовательно. Ибо весь электроток потечет через него, в результате чего прибор может перегореть

Амперметр переменного тока

В идеале прибор должен иметь нулевые сопротивление и падение напряжения, тогда потери мощности в электроустройстве будут равны нулю. Но такие идеальные условия практически недостижимы. Фактически, чем меньше импеданс, тем лучше совместимость устройств.

Постоянный

В низковольтных цепях с аккумуляторной батареей токи обычно измеряются высокочувствительными мини-устройствами – гальванометрами. Гальванометр – это устройство, используемое для обнаружения тока в цепи. При этом само устройство работает как электропривод. Оно производит вращательное движение указателя в ответ на электроток, протекающий через катушки в постоянном магнитном поле.

Измеритель силы ампера

Поскольку гальванометр является очень чувствительным инструментом, он не может измерять тяжелые токи. Чтобы преобразовать гальванометр в амперметр, используют очень слабое сопротивление, известное как «шунтирующее». Последнее подключается параллельно к гальванометру. Значение шунта регулируется таким образом, чтобы большая часть силы ампера проходила через шунт. Таким образом, гальванометр преобразуется и тогда может измерять тяжелые токи без полного отклонения. Вот что такое гальванометр. Также он служит базовым блоком ампервольтметра и других измерителей.

Принцип действия

Магнитоэлектрические

Принцип работы стрелочного амперметра основан на взаимодействии проводника с магнитным полем. Проводник, прикрепленный к движущейся системе, представляет собой всем известную подвижную катушку. Соединенный с пружиной указатель перемещается по шкале под воздействием магнитоэлектрических сил. На картинке изображен схематически магнитоэлектрический прибор с элементами:

  1. магнитом,
  2. катушкой,
  3. осью,
  4. пружинами,
  5. стрелкой,
  6. шкалой.

Схема амперметра магнитоэлектрического

Такой прибор не универсален, поскольку используется только для измерения постоянного тока. Область применения магнитоэлектрических приборов широко распространяется на сферы промышленности и образования (в качестве компонентов лабораторных установок).

Схемы и способы подключения

Часто возникает вопрос, как подключать амперметр, последовательно или параллельно. Соединить рассматриваемое устройство в разрыв электроцепи не составит труда. В целях безопасности такая процедура выполняется, когда отключен источник питания. Заранее нужно удостовериться, что максимальный ток не будет превышать допустимые значения прибора. Такие шкалы дублируются в сопроводительной техдокументации. Когда подается питающее напряжение, снимаются показания. Необходимо выждать, когда прекратит колебаться стрелка. Когда она смещается в обратную сторону, то меняется полярность подключения. При чересчур сильном токе используется допшунтирование.

Схема подсоединения приспособления бывает прямой либо косвенной. В первом случае устройство непосредственно подключают в электроцепь меж источником питания и нагрузкой.

До того, как подключить приспособление необходимо учитывать:

  • постоянный либо переменный ток в электросети;
  • соблюдена ли полярность устройства;
  • стрелка приспособления должна располагаться за серединой шкалы;
  • границы измерения максимально возможных скачков тока в схеме;
  • соответствует ли внешняя среда рекомендованным показателям;
  • находится ли место измерений без влияния вибрации.


Подключение устройства

В цепь постоянного тока

Постоянный ток может проходить через разные электросхемы. В качестве примера можно привести всевозможные зарядные устройства, блоки питания. Чтобы ремонтировать подобные устройства, мастер должен иметь понимание, как подключается амперметр в электроцепь.

В домашних условиях такие навыки также не станут лишними. Они помогают человеку, который не слишком увлекается радиоэлектроникой, самому определять, например, время, на которое хватает зарядки батареи от фотоаппарата.

Чтобы провести эксперимент, понадобится в полной мере заряженный аккумулятор с номинальным напряжением, к примеру, в 3,5 В. Кроме того, нужно использовать лампу такого же номинала, чтобы создать последовательную схему:

  • аккумулятор;
  • амперметр;
  • лампочка.

Запись, которая обозначена на измерительном устройстве, фиксируется. К примеру, осветительный прибор будет потреблять электроэнергию мощностью в 150 миллиампер, а батарея имеет вместимость в 1500 миллиампер-часов. Следовательно, она будет работать в течение 10 часов, выдавая ток в 150 мА.


Цепь постоянного тока

К зарядному устройству

Часто возникает вопрос, как правильно подключать амперметр к зарядному устройству. В процессе применения зарядного устройства возникает надобность в измерении силы тока. Подобное даст возможность осуществлять контроль процесса накопления электроэнергии батареей, и избежать перезарядки с недозарядкой. Вследствие этого сроки эксплуатации аккумуляторной батареи существенно увеличатся.

Вам это будет интересно Особенности стрипперов для проводов

Во время работы большого количества технических приспособлений появляется необходимость в контроле силы тока. Стрелки амперметра либо показатели на мониторе дискретного устройства покажут оператору такой физический параметр. Проводимые замеры нужны, чтобы поддержать рабоче состояние и для сигнализации о появлении аварийной ситуации.


Подсоединение к зарядному устройству

Разновидности амперметров тока.

Существует два типа устройств, для измерения силы тока, два вида амперметров тока. Тип первый и тип второй.

  • Тип первый — аналоговый (он же стрелочный амперметр).
  • Тип второй — цифровой.

Тип первый — стрелочный амперметр тока, выглядит он вот таким образом:

Система этого амперметра тока магнитоэлектрическая. А в составе устройства: постоянный магнит, внутри которого вращается катушка из тонкой проволоки. В момент подачи тока катушка направлена на поле при действии момента вращения. Причём величина момента является пропорциональной силе тока. Имеется в устройстве и специальная пружина, которая в момент подачи тока является неким препятствием для вращающейся катушки. Момент упругости пружины в свою очередь пропорционален углу закручивания.

Измерение силы тока происходит таким образом, что при уравновешивании вышеописанных моментов стрелка и показывает искомое значение, равное силе тока, силе воздействия.

Чтобы увеличить предел измерения необходимо параллельно амперметру установить шунт. Резистор, определённой величины, которая рассчитана заранее. Такое устройство названо — резистор шунтирующий.

Для точных измерений с резистором в цепи необходимо придерживаться простых правил. Если в цепи действует измерительный прибор — вольтметр, то входное сопротивление необходимо делать немного больше у самого прибора. В случае работы с амперметром ситуация другая и входное сопротивление прибора следует сделать меньше. В противном случае, если не придерживаться таких правил измерение окажется неверным, и некорректными окажутся показания амперметра. Вся измерительная техника всегда была разработана с учётом неких особенностей и грамотное и правильное использование только залог успешного измерения и результата в целом.

Насколько внимательно отнесётесь к режиму работы устройств мультиметров, настолько правильными окажутся опыты и текущие измерения. Пренебрегая законами и правилами эксплуатации приборов и техники можно не только выяснить неверные результаты измерений, но и испортить устройство, вывести его из строя.

По сей день пользуются аналоговыми амперметрами тока. И это не случайно, их плюсов так много, что люди ещё не скоро смогут от них отказаться. И смогут ли отказаться вообще? Плюсы прибора под названием аналоговый амперметр:

Советуем изучить Конденсатор 104

— не нуждаются в независимом питании;

— удобны в отображении информации;

— имеется винтик, на большинстве моделей, который корректирует точность измерения.

Минус тоже есть, но он всего один и очень невзрачный:

— небольшая инертность стрелок может заставить несколько секунд ожидать результаты измерений.

Тип второй — амперметр тока цифровой. В его составе значатся:

— АЦП (аналого-цифровой преобразователь). Именно он преобразует силу тока в данные цифровые, что в дальнейшем можно видеть на дисплее устройства. Дисплей современного ЖК вида.

Огромное отличие таких видов амперметров только в том, что нет стрелки и нет инертности. Результаты измерения можно видеть сразу на дисплее. Разные виды амперметров тока выводят информацию на экран с различной скоростью. Современные виды к тому же и малогабаритны.

Имеются и минусы таких новичков:

— наличие собственного источника питания должно быть непременно.

Деление на этом амперметров не закончилось. Существуют также виды, которые измеряют силу тока переменного напряжения и измеряющие силу тока постоянного напряжения. Но это не значит, что при отсутствии амперметра для измерения переменного тока Вы не сможете её измерить. Измерить можно, и поможет вот такая схема:

Поможет не собирать каждый раз подобную систему мультиметр. Устройство сочетает в себе сразу несколько функций и может измерить силу тока и постоянного и переменного.

Вот схема для измерения силы тока амперметром:

Принцип работы амперметра

Работа традиционного прибора основана на принципе возникающего взаимодействия между полями постоянного магнита и обмоткой катушки, через которую пропускается электрический ток. Во время подачи тока через обмотку, появляется электромагнитный импульс, вызывающий вихревые токи, заставляющие катушку вращаться относительно неподвижно закрепленного магнита.

Соединенная с рамкой, стрелка начинает отклоняться на величину, пропорциональную силе воздействующего тока. Она движется вдоль откалиброванной шкалы с цифровыми значениями. Круговому движению противодействуют пружины. Чем больше сила тока в проводнике в момент измерения, тем сильнее будет отклонение стрелки. Когда момент вращения, возникший под действием движущихся заряженных частиц проводника, уравновешивается силой противодействия пружин, стрелка амперметра замирает, показывая значение тока, проходящего через прибор.

Зачастую необходимо измерить силу тока, которая заведомо выше, чем предел измерений амперметра. В этом случае, в цепь включают резистор, называемый шунтирующим, а саму схему называют шунтом. Параметры шунта рассчитываются заранее и учитываются в производстве приборов. С этим учетом производится настройка магнита и противодействующих пружин. Учитывается и внутреннее сопротивление самого амперметра, которое существенно влияет на показываемые им данные. Ведь устройство подключается к сети последовательно. Подробно о подключении амперметра к сети будет рассказано ниже.

Приборы для измерения силы тока

Амперметр – это устройство для определения силы как постоянного, так и переменного тока в электрической цепи. Исходя из предназначения приборов для определенных величин тока, различают амперметры, миллиамперметры и микроамперметры.

В зависимости от принципа действия и особенностей применения, различают следующие виды амперметров. Рассмотрим детально их специфику и основные параметры:

аналоговые амперметры, в которых предусмотрена магнитоэлектрическая система. Они производятся на базе катушки из тонкой проволоки, вращающейся между магнитными полюсами. В процессе прохода тока через катушку она фиксируется под воздействием вращающего момента, значение которого пропорционально величине тока. В устройстве предусмотрена специальная пружина, которая препятствует повороту катушки, а упругость пружины пропорциональна углу вращения. При установлении баланса данные моменты выравниваются, а стрелка устанавливается на значении, пропорциональном величине тока на данный момент.

Преимуществом аналоговых приборов является то, что нет необходимости в обеспечении независимого питания для определения результата, поскольку в процессе измерения используется питание непосредственно электроцепи, которая замеряется. Также плюсом выступает повышенная чувствительность. Среди минусов следует назвать длительное время для фиксации стрелки в устойчивом положении.

электромагнитные – разработаны в виде механизмов с зафиксированной катушкой, по которой проходит ток. Также предусмотрено несколько сердечников на оси. Приборы предназначены для фиксации измерительными щупами постоянного тока. Элементами устройств являются измеритель и шкала с промаркированными делениями.

Несомненными плюсами такого типа приборов является возможность измерения силы переменного и постоянного тока, а также удобство использования. Недостатками считаются низкая чувствительность, вследствие чего они используются в сферах, где нет необходимости в сверхточных показателях;

  • электродинамические приборы – их принцип действия базируется на взаимодействии магнитных полей напряжения, протекающего по зафиксированной и вращающейся катушками. В устройствах применяется одновременное и попеременное включение катушек, использоваться прибор может при повышенных частотах до 200 Гц. Приборы обладают чувствительностью к посторонним магнитным полям, поэтому измерения не отличаются высокой точностью, причем замеры рекомендуется проводить в отдалении от прочих источников магнитного поля;
  • ферродинамические – являются одними из наиболее современных и используемых типов амперметров, поскольку практически не реагируют на прочие магнитные поля и отличаются прочностью. Элементами устройства выступают замкнутый магнитопроводник из ферромагнитного материала, сердечник в основании и зафиксированная катушка. Основная сфера использования приборов такого вида – оборона и комплексы обеспечения безопасности, поскольку они обеспечивают высокую точность полученного результата измерений;
  • цифровые амперметры – современные модернизированные устройства, имеющие высокую популярность благодаря удобству использования и точности показателей. Благодаря устойчивости цифрового мультиметра к внешним условиям, температуре и изменениям давления, его можно использовать в условиях вибрации и тряски. Также они подлежат использованию в горизонтальном и вертикальном положениях, что не отражается на точности результата.

Watch this video on YouTube

Полученные данные в цифровом виде позволяют отслеживать и контролировать показатели автоматически даже при отсутствии оператора.

Разбираясь в вопросе, для чего нужен прибор амперметр, следует отметить, что его ключевой и единственной функцией является измерение силы постоянного и переменного тока на конкретном участке электрической цепи. На основании полученных данных можно делать научные выводы, а на практике приборы применяются для повышения эффективности и производительности различных устройств на основании полученных данных.

Амперметры широко используются на промышленных предприятиях, осуществляющих выработку и распределение электро- и тепловой энергии

Также предназначение прибора немаловажно в сферах:

  • электролаборатории;
  • автомобилестроительная отрасль;
  • точные науки;
  • строительная сфера.

Также приборы широко используются в быту. К примеру, специалисты, занимающиеся ремонтом автомобилей, замеряют при помощи амперметра значения электропотребления различных устройств.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
