Профиль для светодиодной ленты своими руками и Фото

Матовый рассеиватель для светодиодной ленты своими руками (бюджетно)

Все светодиодные лампы, продаваемые в магазинах, оснащены плафонами-рассеивателями (диффузорами). Они позволяют равномерно осветить поверхность и сделать свет от лампы более мягким.

Как быть, если есть светодиодная лампа собственного изготовления или возникло желание смастерить дополнительную подсветку в автомобильную фару? Нужно изготовить рассеиватель для светодиодной ленты своими руками.

Принцип работы рассеивателя

Свет от точечных источников света, в частности от светодиодов, имеет относительно малый угол расхождения — до 120 градусов. При небольшом расстоянии от источника можно увидеть резкий перепад освещённости за пределами этого угла. Как рассеять свет от светодиода? Решить проблему может любой светопреломляющий материал.

В заводских условиях для этого используют прозрачный или матовый пластик, на поверхности которого при отливке формируется особая текстура. Понятно, что в домашних условиях такие технологии недоступны.

Под такими углами падает свет от светодиода

Простейший светорассеиватель для светодиодов можно сконструировать за несколько секунд из обычного пищевого целлофанового пакета, только он должен быть не прозрачным, а матовым. Оберните диод в один слой целлофана, и увидите результат. Почему так происходит?

У прозрачных материалов кристаллическая решётка упорядочена, и фотоны от источников света, проходя сквозь него, не изменяют траекторию. В случае матового оттенка, у каждого микро слоя своя структура.

Так свет проходит сквозь прозрачную и матовую поверхность

Светорассеиватель для светодиодов своими руками можно сделать из самых обычных материалов, которые можно купить в ближайшем магазине хозтоваров.

При выборе материала следует учесть несколько важных моментов. Светодиодная лампа при правильном расчете параметров питания способна отработать многие годы, поэтому и материал светоотражателя не должен потерять свои свойства за это время. Нельзя забывать, что светильник будет нагреваться, вариант с целлофановым пакетом исключаем сразу.

Оптимальные материалы для светорассеивателя:

• силикатное стекло;
• поликарбонат;
• акриловое стекло;
• полистирол.

Светопропускающая способность материалов (прозрачных)

Какой процент света пропускает каждый из материалов Можно было бы купить уже готовый материал с матовым оттенком, но не всегда это даст приемлемый результат. Даже у заводских рассеивателей светопропускающая способность находится в диапазоне 60-90%. Это вызвано отражением светового пока. Чем толще рассеиватель, тем выше вероятность, что свет попадет «не по назначению».

Уменьшение толщины материала не лучшим образом скажется на прочности и долговечности. Надёжный светорассеиватель для светодиодов своими руками можно изготовить из прозрачных материалов сделав матовую фактуру у одной из поверхностей.

Как получить матовую поверхность

Матовая структура поверхности получается при матировании. Существует два вида матирования:

• Химическое;
• Механическое.

При химическом способе на поверхность наносят специальную пасту. Она разрушает кристаллическую структуру материала, образуя равномерный матовый слой.

Плюсы метода:

• Минимальные затраты времени;
• Однородная структура поверхности

Минусы метода:

• Относительно высокая стоимость паст;
• При матировании выделяются токсические вещества.

Механический способ подразумевает обработку поверхности абразивным материалом, обычно мелким песком.

Плюсы метода:

Быстрая равномерная обработка.

Минусы метода:

• Требуется пескоструйный аппарат;
• Малопригодно для домашних условий.

Самый простой и доступный способ сделать матовую поверхность – обработать стекло наждачной бумагой. Для силикатного стекла этот метод не подойдёт из-за высокой прочности материала, а поликарбонат и акриловое стекло отлично поддаются такой обработке. В качестве абразива используем только мелкую наждачку, при крупном зерне возможно появление царапин.

Для домашних светильников на основе маломощных элементов с низким тепловыделением возможно в качестве рассеивателя использовать обычную компрессную бумагу, наклеенную на внутреннюю поверхность стекла.

В большинстве случаев яркость осветительного прибора можно увеличить, применив светоотражающее покрытие. Самый высокий коэффициент светоотражения у серебра, затем идет алюминий. Именно из него делают отражающий слой для зеркал. Не особо уступает эти покрытиям обычная пищевая фольга и белая краска.

Отражатель для светодиода можно сделать, своими руками покрыв этими материалами монтажную плату для светодиодов, либо внутренность светильника. Такой несложный способ позволит без особых затрат увеличить светоотдачу на 10-15%.

svetodiodinfo.ru

Виды светодиодных профилей

Существует огромное разнообразие светодиодных LED профилей, которые позволяют реализовать практически любую задумку в оформлении светодиодного освещения и подсветки. Среди основных отличий алюминиевых профилей для светодиодных лент будет способ их монтажа, именно по этому признаку из и классифицируют на разные виды. Основных, самых главных вида светодиодных профилей всего три.

Основные виды светодиодных профилей по способу монтажа:
1. Накладные.
2. Врезные.
3. Подвесные.

Накладные светодиодные профили монтируются на любую ровную поверхность. Их можно прикрепить на двухсторонний скотч, если это гладкая ровная поверхность, такая как плитка или мебель, а также прикручивать с помощью саморезов. Это самый распространенный вид профиля.

Врезные светодиодные профили требуют специальной доработки поверхности для их установки. Для них необходимо предварительно под размер профиля сделать фрезерованный паз. Такие профили встраивают в мебель, в гипсокартон и даже в штробу в стене.

Подвесные светодиодные профили используются в основном для организации основного светодиодного освещения. Из таких профилей можно делать светильники любой конфигурации и длины. Сами профили крепятся к потолку с помощью тросиков, что позволяет вешать их на любой высоте.

Эти три основных вида светодиодных профилей не описывают полностью картину их разнообразия. Чтобы более точно классифицировать профили к отличиям по способу монтажа добавляется еще форма профиля и материал, в который он устанавливается. Исходя из этого можно выделить уже семь видов светодиодных профилей.

Виды светодиодных профилей с учетом дополнительных факторов:

1. Накладной. Этот вид LED профилей самый популярный, потому что под него не нужно подготавливать поверхность, а крепится он с помощью клея, двухстороннего скотча или саморезов на любую ровную поверхность.

2. Угловой. Для установки в углах комнаты, мебели или на стыке любых двух поверхностей под углом 90 градусов угловой светодиодный профиль будет идеальным вариантом. Крепиться он может точно также, как и накладной профиль, т.е. для его фиксации не требуется дополнительная подготовка поверхности.

3. Врезной. Врезной светодиодный профиль еще называют встраиваемым LED профилем. С его помощью создаются необычные источники света, встраиваемые в шкафы, столы, и даже стены. Перед установкой в поверхности делается паз подходящего размера.

4. Скрытый монтаж. Светодиодный профиль скрытого монтажа позволяет встроить освещение без каких-либо швов, что позволяет сделать источником света буквально любой предмет интерьера.

5. Подвесной. Подвесной светодиодный профиль подвешивают под потолком на специальных тросиках. Его очень часто используют для организации основного освещения на больших площадях, потому таким образом можно подвесить светодиодную ленту в нужном месте, добиваясь более равномерной освещенности помещения.

6. Напольный. Напольный светодиодный профиль отличается особой прочностью и комплектуется рассеивателем, который герметично закрывает светодиодную ленту. Очень часто монтаж такого профиля производится вдоль плинтуса.

7. Для гипсокартона. Светодиодный профиль для гипсокартона имеет широкие выступы (монтажные ушки), также он применяется как LED профиль под штукатурку.

Если рассматривать формы светодиодных профилей, то будет еще больше вариантов, так как они могут быть круглые, квадратные, прямоугольные, уголки, конусные и другие разнообразные формы.

Преимущества алюминиевых светодиодных профилей:
– при самостоятельном выполнении работ по монтажу светодиодных лент из применение значительно упрощает и ускоряет процесс монтажа;
– при их наличии светодиодные ленты надежно защищаются от внешнего воздействия, например, от влаги, пыли и механических повреждений;
– применение профиля с оптическими линзами или рассеивателями позволяет добиться желаемой освещенности объектов или помещения;
– алюминий отлично отводит тепло, поэтому профиль является отличным радиатором для светодиодной ленты, что значительно продлевает ее срок службы;
– правильно подобрав короб, его даже можно сделать оригинальной деталью интерьера;
– короб со светодиодной лентой может полностью заменить собой основное освещение в помещении.

Различие форм и видов

В первую очередь необходимо отметить то, что классификация профилей происходит исходя из типа материала:

1. Поликарбонатные изделия. Хотя и пластиковый короб применяется реже, он обладает рядом преимуществ. Например, он гибкий, благодаря чему его устанавливают на изгибы или неровности.
2. Алюминиевый короб. Пользуется большой популярностью, так как он устойчив к коррозии и обладает повышенной прочностью.

Виды конструкции обладают главной особенностью – это рассеивание тепла (измеряется в Вт/м), которое зависит от площади поверхности и габаритов. Существует несколько категорий изделия, которые различаются по способу установки. Это такие виды, как:

• Угловой вариант. В этом случае светодиодная лента помещается в конструкцию угловой формы. Используются для установки источника света в угловых местах. А так как яркость светодиодов большая, то профиль производится с рассеивателем (как правило, он съемный). Благодаря ему яркость подсветки уменьшается.
• Встраиваемый или врезной вариант. Это отличное дизайнерское решение. Такие виды позволяют объединить ДСП с гипсокартонном, а светодиодная лента устанавливается на месте соединения. Отличительной особенностью такого варианта является наличие края, который в местах паза закрывает неровность. Благодаря ему можно осветить рабочую кухонную поверхность и при этом светодиоды не будут выпирать у шкафчиков. В ДСП прорезается углубление необходимой глубины, и в него вставляется лента. Таким образом, создается впечатление, что кухонный шкаф светится сам.
• Накладной вариант. Такие исполнения считаются самыми популярными и востребованными. Это объясняется методом их монтажа. Накладной профиль можно установить абсолютно на любую поверхность. Делается это с помощью саморезов или клея. Установка простая и легкая – это считается основным достоинством такого метода. При этом гнущийся пластиковый короб позволяет устанавливать его на изогнутую поверхность (такое исполнение применяется для оформления арок или обустройства элементов интерьера круглой формы).

Пинспот

Эта конструкция тоже снижает резкость и яркость приборов, делает освещение более комфортным для зрения человека. Материал остается прозрачным, не желтеет, не тускнеет по мере эксплуатации.

Рассеиватель создают из стабилизированного полистирола, который обладает устойчивостью к ультрафиолетовым лучам. Конструкцию с поверхностью «пинспот» обычно используют в школах, детских садах, больницах, офисах, в торгово-развлекательных центрах и прочих помещениях общественного назначения. Толщина применяемого материала – 0,25 см. Светопропускаемая способность составляет примерно 89%.

Виды профилей и способ монтажа

По материалу изготовления различают пластиковые и алюминиевые изделия.

Пластиковые короба изготавливают из специального поликарбоната. Гибкий пластик позволяет широко использовать кабель каналы для оформления закругленных арок.

Преимущества поликарбонатов:

• Низкая цена.
• Эластичность.
• Различная фактура (цвет, поверхность под дерево…).
• Матовый или прозрачный корпус.
• Легкая установка.

Недостаток один – худшая по сравнению с алюминием теплопроводность и охлаждение ленты.

Металлические каналы изготавливают из алюминия. Они нарезаны на отрезки разной длины: 1150, 2000, 2500 мм.

Полезное свойство алюминиевого профиля – отведение тепла от источника света.

Ленты на светодиодах SMD 3528 и аналогичных в дополнительном теплоотводе не нуждаются. Изделия с SMD 5050 и выше нежелательно монтировать непосредственно на поверхности с низкой теплопроводностью (гипсокартон, ДСП). Для них используют теплоотводы (алюминиевые полосы, профили).

Гибкий пластиковый профиль для светодиодной ленты

В

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

ажно! Долговечная работа светодиода обеспечивается при температуре до +70⁰C. При перегреве срок службы резко снижается из-за разрушения конструкции прибора.

Монтаж профиля осуществляется на двухсторонний скотч, клей или саморезами.

Алюминиевый корпус подходит для использования в подсветках кухни, ступеней, в общественных местах. Для герметизации корпуса, установленной на улице конструкции, применяют специальную ленту.

Разные типы профиля позволяют направлять световой поток в нужном направлении.

По способу монтажа различают профили:

• Накладной.
• Угловой.
• Встраиваемый или врезной.
• Для подсветки торцов стекла.
• Подвесной.

Накладные

Накладные модели популярны и востребованы. Монтаж осуществляют на любую ровную поверхность.

Крепление производят клеем, саморезами, с помощью качественного двухстороннего скотча.

В комплект изделия кроме профиля, входит пластиковая крышка. Элемент выполняется из прозрачного или матового поликарбоната, служащего рассеивателем. Вид крышки выбирают в зависимости от назначения освещения. Прозрачный экран используется в освещении, матовый – для декоративных целей. Торец закрывают заглушками.

Различные виды корпусов: прямоугольные, квадратные, конусообразные, круглые позволяют найти изделия для разных типов установки.

Из накладных профилей изготавливают корпуса подвесных светодиодных светильников, которые можно сделать своими руками.

Накладной профиль для светодиодной ленты

Угловые

Применяются для установки в углах строительных конструкций, торгового оборудования, шкафов. Позволяют скрыть неровности стыков.

Вариант удобен в тех местах, где требуется освещение под углом.

Диодные источники излучают яркий, раздражающий глаза свет – для снижения эффекта в комплект обязательно входит рассеиватель.

Встраиваемые

Отличие врезного типа – наличие выступов, закрывающих неровности краев материала в месте установки.

Различают два варианта установки.

В первом случае в материале изготавливают паз, в полость которого встраивается профиль.

Во втором – установка в местах переходов от одного материала к другому. Например, линия соединения гипсокартона и древесно-стружечной плиты, разных по цвету пластиковых панелей…

Скрытая конструкция не видна человеческому глазу – заметна лишь полоса света.

Встраиваемый профиль для светодиодной ленты

Для подсветки торцов стекла

В продаже широко присутствует профиль для подсветки стекол 8 и 10 мм, служащий для установки ленты и крепления стекла.

В декоративном оформлении и широкое распространение приобретает технология акрилайт. На стеклянное полотно или оргстекло, методом лазерной гравировки, наносится узор. Рисунок становится видимым только при освещении торца стекла светодиодной лентой. Для обрамления полотна и установки ленты используется профиль.

Подвесные

Подвесной профиль похож на накладной, но конструкция с внешней стороны гладкая. Легкость обработки и резки позволяет изготовить своими руками различные по длине светильники.

Монтаж

Крепление светодиодных профилей требует соблюдения несложных правил.

Основная задача профиля – отведение тепла, на это необходимо обращать внимание при установке. Накладной канал, укрепленный непосредственно на поверхности, теряет треть охлаждающей способности, за счет прилегания нижней части к основанию. Для правильной установки следует применять заводские клипсы, они обеспечат зазор 3 мм

Для правильной установки следует применять заводские клипсы, они обеспечат зазор 3 мм

Накладной канал, укрепленный непосредственно на поверхности, теряет треть охлаждающей способности, за счет прилегания нижней части к основанию. Для правильной установки следует применять заводские клипсы, они обеспечат зазор 3 мм.

Используют монтажное основание, которое крепиться к поверхности. Уже в него устанавливается профиль. В крайнем случае делают прокладки-шайбы из любого материала.

Если монтаж с доступом воздуха к основанию невозможен, приобретают профиль с высокими бортами (15–20 мм).

Борта также нежелательно устанавливать впритык к поверхностям.

Вышесказанное относится к угловым и врезным моделям.

При выборе внутреннего профиля отдают предпочтение изделиям с широкими наружными выступами – они обеспечат теплоотвод.

При выборе рассеивателей стоит учитывать пропускную способность для света:

• прозрачные – 90–95%;
• полуматовые – 70–75%;
• матовые – 60%.

Обе стороны профиля закрывают торцевые заглушки с отверстиями для провода.

Большой выбор форм светодиодных профилей дает возможность использовать их для установки на различных материалах. Это позволит создать благоприятные условия эксплуатации, защитить ленту от повреждений и перегрева, увеличив срок работы.

Предыдущая
Светодиодная лентаЧто нужно знать при выборе светодиодной ленты и как её подключить
Следующая
Светодиодная лентаСветодиодные линейки для светильника Армстронг замена люминесцентным трубкам

Расчет подсветки потолка светодиодной лентой

Разберем расчет подсветки на конкретном примере. Входные данные:

• Комната — 20 м2;
• Светодиодная лента SMD 5050.

Метод I

Светодиодная лента SMD 5050 белая 60 led на 1м имеет световой поток 800 люмен на погонный метр (характеристики популярных светодиодных лент собраны в конце статьи). При площади комнаты 20 м.кв освещенность от 1 метра ленты будет 40 люкс (800 люмен / 20 м.кв).

Для жилой комнаты или кухни комфортный уровень освещенности 150 люкс. Умножим его на коэффициент высоты потолка:

• до 2,7м — 1;
• 2,7 — 3м – 1,2;
• 3 — 3,5м — 1,5.

Значит, такой ленты потребуется:

150Лк / 40Лк * 1 = 4 метра

Но при длине ленты 4 метра, ее трудно равномерно расположить по периметру комнаты. Давайте воспользуемся другим методом расчета, исходя из фиксированной длины ленты (по всему периметру комнаты).

Метод II

При размерах помещения 5 на 4 метра, длина периметра – 18м. Исходя из потребности в 150 люкс, используем следующую формулу:

Необходимая яркость ленты (люмен/м.п) = требуемая освещенность * площадь комнаты / периметр комнаты

Необходимая яркость ленты = 150 * 20 / 18 = 170 люмен/м.п.

Учитывая, что это не прямой световой поток, а отраженный от потолка, для компенсации прибавляем 10-20%.

170 * 1,2 = 200 лм/м.п

Итого нам требуется светодиодная лента с яркостью свечения 200 люмен/м.п, например SMD 3528 60 шт/м с яркостью 240 Лм/м.п.

Суммарная мощность такой ленты длинной 18м будет 4,8 Вт/м * 18 = 86,4 Вт. Берем плюс 25% запаса мощности:

86,4 * 1,25 = 110 Вт

Осталось выбрать драйвер.

Расчет драйвера для светодиодной ленты

Выбрать подходящий блок питания для светодиодной ленты очень просто. Мощность светодиодов рассчитана на:

• Напряжение питания – 12В (реже 24В). Требуемое напряжение указывается в сопроводительной документации (на упаковке);
• Потребляемый ток указывается на упаковке из расчета на 1м. В среднем 0,02А на 1 светодиод.

Если потребляемый ток не указан, умножаем ток 1 светодиода 0,02А (SMD 3528) на количество диодов на 1м (60 шт) и на длину ленты (18м).

0,02 * 60 * 18 = 21,6А

Итоговые параметры блока питания: 110+ Вт и 22+ А.

Рациональнее будет разделить всю цепь на 2-4 контура с несколькими блоками питания меньшей мощности.

Схема подключения светодиодной ленты к блоку питания

Схема подключения к блоку питания

Это классический вариант монтажа. В местах соединений используйте коннекторы или пайку. Подробно как правильно соединять светодиодную ленту.

Не подключайте последовательно несколько лент, суммарной длиной более 5м. Производитель устанавливает толщину токопроводящих дорожек на ленте из расчета максимальной длины участка 5м.

Следуя из вышесказанного, подключайте ленты к драйверу только параллельно!

Подробнее о правилах подключения светодиодов.

Особенности и виды конструкций

Большинство видов светодиодных лент имеют липкий слой с тыльной стороны, предназначенный для фиксации на опорных элементах. Однако, всецело полагаться на такой способ крепления нельзя, поскольку далеко не всякая поверхность способна обеспечить надежное сцепление с липким слоем. Наличие пыли, шероховатостей и прочих недостатков снижает, а иногда и полностью исключает возможность удерживать ленту на данной конструкции. Для решения подобных проблем созданы специальные короба (профили, каналы), обеспечивающие надежный и простой монтаж ленты.

Конструкция короба представляет собой закрытый протяженный канал, прямоугольного, треугольного или плоского сечения. Три стороны обычно образуют сплошной цельный лоток, а четвертая — прозрачный съемный рассеиватель. Стандартная длина одного отрезка составляет 2 м, при последовательной стыковке можно образовать короб любой длины. При этом, наружная форма канала может быть любой и предназначаться для решения определенных задач.

С точки зрения конструкции все каналы изготавливаются для монтажа в определенных условиях. Есть каналы, рассчитанные на установку в конкретные элементы декора, мебельную фурнитуру или иные детали. Существуют также универсальные виды коробов, которые могут быть установлены в качестве не только дополнительных элементов, но и самостоятельных видов подсветки.

Функция и принцип работы рассеивателя

Особенность led-ленты состоит в том, что световой поток от нее распространяется на угол не более 120 градусов. Это существенно ухудшает их практическую пользу. Чтобы исправить ситуацию, необходимо в непосредственной близости к лампам поставить материал, преломляющий и рассеивающий свет.

Именно эту функцию и выполняет светодиодный рассеиватель. Его внутренняя структура основана на неупорядоченном расположении частиц вещества. В результате свет при прохождении через такой материал значительно отходит от своей изначальной траектории – причем в разные стороны. От этого световой поток одновременно несколько слабнет и равномерно расширяется.

Рассеиватель или диффузор, применяемый для светодиодных лент, состоит из двух основных элементов – корпуса и светопропускающей пластинки. У современных моделей первая часть устройства представлена в виде пластмассового, алюминиевого или нержавеющего профиля следующих форм:

Его геометрия определяется прежде всего местом применения рассеивателя, видами кронштейнов для него, особенностями и условиями эксплуатации. В основание профиля приклеивается светодиодная лента, а затем сверху она закрывается прозрачным или матовым материалом. Первые применяются, когда требуется сильная подсветка каких-либо выделенных зон – например, витрин в магазине, вторые – когда требуется создать общее ненавязчивое освещение, например, в ресторане.

Существует также гибкий профиль для светодиодов. По сути это силиконовая трубка с возможностью размещения внутри нее лэд-полоски. Благодаря высокой пластичности им можно придавать любые формы, что актуально при оформлении сложного фигурного декора, рекламных вывесок, деревьев.

Небесполезная деталь

Любые осветительные приборы создают световой поток определенного уровня. Но его можно изменить. Для этих целей и был изобретен рассеиватель. С его помощью можно смоделировать световой поток и сделать освещение более мягким. Наиболее часто рассеиватель используется для модуляции освещения, исходящего от современных экономичных лампочек (светодиодные, люминесцентные, галогеновые и т.д.), вкрученных в светильники.

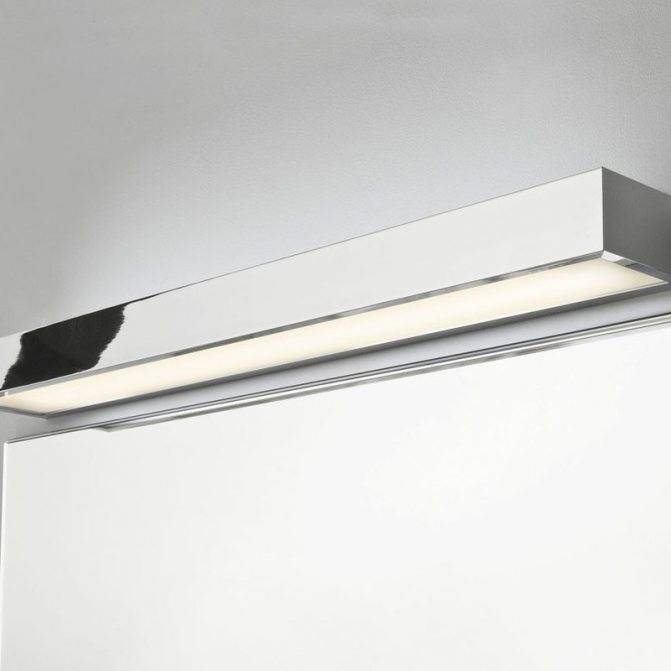

Светодиодная лампа с рассеивателем

Особое внимание следует уделить светодиодным осветительным приборам. Светодиод дает узконаправленный и чистый свет

Поэтому смотреть на него будет не слишком комфортно. Поэтому такая ситуация подлежит исправлению с помощью рассеивателей. Это нужно делать еще и потому, что такие рекомендации прописаны в СНиП.

Рассеиватель в светодиодных светильниках обязан выполнять следующие функции:

• обеспечивать защиту светодиодов (или другого источника света) от воздействий окружающей среды;
• создавать для глаз комфортное и правильное распределение светового потока, испускаемого лампочкой;
• повышать долговечность осветительного изделия;
• повышать стойкость прибора к различного рода химическим воздействиям.

Как видим, невозможно произвести обычную замену люминесцентной лампочки на светодиодный источник света. Здесь обязательно возникает необходимость дополнительно установить рассеиватель. В результате вы своими руками получите экономичный, модернизированный и безвредный светильник, свет которого подходит для комфортного пребывания в помещении во время его работы. Для многих светильников (например, марки Армстронг, Опал и т.д.) данный элемент изготавливают из оргстекла. Из этого же материала рассеиватель вполне можно изготовить и своими руками в домашних условиях.

Распространенные ошибки

1

Мало того, что от нагрева лента отвалится, так еще и сами светодиоды выйдут из строя довольно быстро.

2

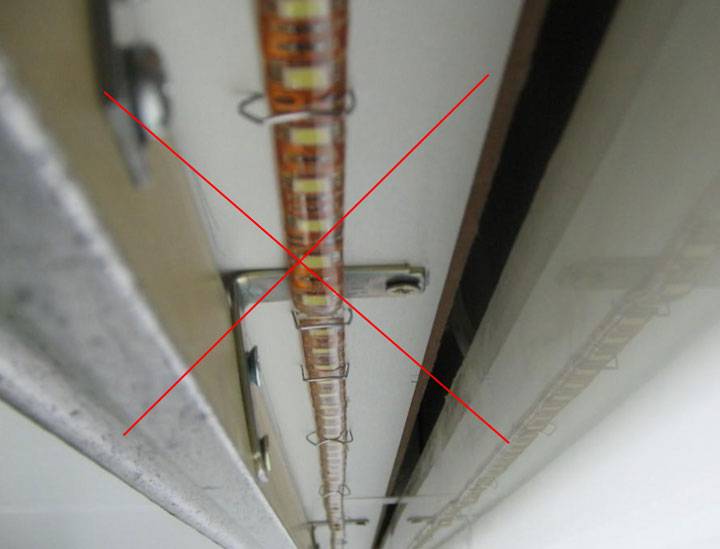

Некоторые подбирают скобы, которые чуть шире самой ленты и просто пристреливают полоски к деревянным или гипсокартонным поверхностям.

Однако общее число таких пристрелок должно быть не один десяток, а стоит вам промахнуться всего один раз, и дорожка Led подсветки будет гарантировано повреждена.

3

Как уже говорилось выше, итогом будет короткое замыкание и выход из строя контроллера или самой подсветки.

4

Никакого эффекта охлаждения, от такого профиля вы не получите. И все светодиоды рано или поздно (скорее рано), у вас сгорят.

Поэтому используйте только материалы предназначенные для данной работы. Не нужно ничего додумывать и экономить.

5

Держаться конечно все будет хорошо, с этим никто не спорит. Однако не забывайте о нагреве поверхности при работе подсветки.

А вместе с этим нагревом, будет разогреваться и издавать неприятный и вредный запах слой клея под подложкой. Не всем понравится дышать таким воздухом у себя в спальне.

Кроме того, толстый слой термоклея препятствует отводу тепла, что еще больше провоцирует перегрев светодиодов. С помощью него, вы фактически изолируете ленту от алюминиевого основания, не давая ей толком охладиться.

Установка светодиодной ленты на профиль

Монтаж светодиодной ленты на алюминиевый профиль производится в три этапа:

1. подготовка к выполнению работы;
2. крепление профиля;
3. фиксация и подключение светодиодной ленты.

Подготовка к работе

На подготовительной стадии необходимо:

• выбрать способ крепления профиля;
• подготовить все материалы и инструменты для выполнения работы по монтажу.

Крепление алюминиевого профиля для дальнейшего монтажа светодиодной ленты может быть произведено тремя способами:

1. на двухсторонний скотч. Такой способ фиксации преимущественно используется для угловых профилей малого размера, которые устанавливаются на потолке или в любом ином недоступном месте. Если использовать скотч для монтажа профиля, например, на кухонном шкафчике, то при любом задевании или попадании влаги надежность крепления будет ослабевать;

Скотч для крепления алюминиевого профиля

1. на клей (типа жидкие гвозди). Такой методом фиксации преимущественно используется при монтаже врезного профиля в помещениях с минимальным уровнем влажности;

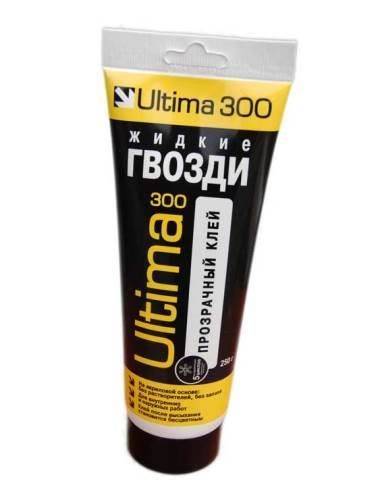

Клей типа жидкие гвозди для крепления профиля

1. саморезы. Данный способ подходит для фиксации профилей любого вида и в любых условиях, поэтому пользуется большим приоритетом при выполнении монтажа светодиодной ленты.

Для крепления профилей саморезами потребуется подготовить:

• дрель с набором сверл;
• шуруповерт;
• саморезы, максимально подходящие по размерам;
• ножовку по металлу для резки профиля;
• инструменты для разметки;
• провод для подключения ленты к внешнему источнику питания.

Набор инструментов для выполнения работы

Если планируется устанавливать встроенный профиль, то для выемки ниши дополнительно потребуются стамеска и молоток.

Монтаж профиля

Установка алюминиевого профиля для фиксации светодиодной ленты производится по следующей схеме:

1. в соответствии с пожеланиями пользователя определяется длина светодиодной ленты и соответственно длина профиля для ее установки;
2. если планируется смонтировать врезной профиль, то в размеченной области делается ниша, которая по габаритным размерам полностью соответствует устанавливаемому профилю;
3. на месте установки размечается область фиксации металлического профиля: определяются: место начала и место окончания осветительного прибора, а также места крепления;

Для надежности алюминиевый профиль рекомендуется закреплять через каждые 15 см – 20 см.

1. места фиксации просверливаются. Для сверления рекомендуется воспользоваться сверлом, диаметр которого полностью соответствует диаметру крепежных саморезов (болтов);
2. по заданным параметрам производится резка алюминиевого профиля;

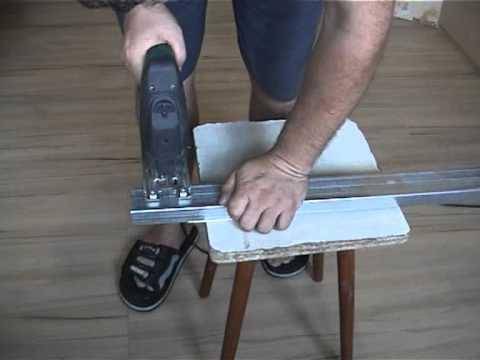

Нарезка профиля по размерам

1. в профиле также просверливаются отверстия для крепления, место расположения которых совпадает с местами, подготовленными на шкафу (стене, двери, окне и так далее);

Отверстия рекомендуется дополнительно прозенковать. Это позволить «утопить» крепежный элемент в профиле и более плотно приклеить светодиодную ленту.

Сверление и зенкование отверстий для крепления

1. основание (подложка) профиля закрепляется на подготовленную поверхность при помощи болтов (саморезов) и шуруповерта (отвертки).

Монтаж светодиодной ленты

Заключительный этап – крепление и непосредственное подключение светодиодной ленты, выполняется в следующем порядке:

1. лента обрезается в соответствии с размером профиля. Для резки можно использовать обычные ножницы;

Резка светодиодной ленты разрешена только в специально обозначенных местах.

Подготовка ленты к установке

1. с ленты снимается слой, защищающий обработанную клеем поверхность, и производится ее фиксация к профилю;
2. лента соединяется с блоком питания и иными устройствами. Для управления функцией включения/выключения, например, можно дополнительно установить сенсорный выключатель или выключатель, работающий от пульта управления;

Правила подключения ленты к источникам питания

1. устанавливаются рассеиватели и заглушки;
2. проверяется работоспособность полученного источника света.

Как произвести установку светодиодной ленты с использованием алюминиевого профиля, смотрите на видео.

Провода, которые потребовались для подключения, можно спрятать в специальные каналы или за стеновую отделку. Это позволит сохранить и эстетичность внешнего вида помещения.
