Как установить светодиодную ленту на потолок? Инструкции

3 варианта установки датчика взмаха руки

Под датчик в шкафчике высверливаете аккуратное отверстие, вставляете его туда, а разъемы от проводов выводите во внутрь.

Иногда люди
при заказе кухонных гарнитуров, снизу шкафчиков используют небольшой козырек.

В этом случае, для закрепления датчика даже высверливать ничего не придется. Берете отрезок полипропиленовой трубы d-15-20мм и вырезаете в ней небольшую прорезь.

После этого
отрезок трубки саморезом крепится к ДСП, а уже в него вставляется ИК датчик.

Еще один способ монтажа, который можно использовать на ранней стадии проектирования кухни и выбора мест расположения всех розеток – это переделка телевизионной розетки.

Заранее выбираете место, где у вас будет стоять такая розетка с датчиком и заводите туда проводку.

После этого выкидываете все внутренности со стандартного корпуса ТВ розетки и вставляете вместо них ИК датчик.

Обычно он идеально подходит. После чего, монтируете такую розетку в стену.

В итоге у
вас в шкафчиках вообще будет минимум проводов. Правда такой способ нужно
планировать заранее. На готовой кухне провернуть такой фокус у вас навряд ли
получится.

По поводу
ложных срабатываний ИК датчиков не беспокойтесь. Работают они при приближении
предмета или руки на расстоянии в 7см.

Так что
кошка, случайно залезшая на стол и гуляющая мимо него среди ночи, ничего не
включит. Хотя конечно хвостом может и достать.

Правила монтажа светодиодных лент

Светодиодные шнуры обычно продаются в виде катушек, на которые намотаны ленты длиной не более 5 метров. Их можно нарезать на несколько отдельных отрезков различной длины. Для оформления подсветки потолка не стоит использовать ленты слишком большой длины.

Обычно для одного источника питания достаточно 15 метров. Если есть необходимость увеличить площадь освещения, то для следующего отрезка в 15 метров следует провести отдельное питание. Слишком длинные ленты будут потреблять много энергии, отчего срок их службы заметно сократится.

Монтаж светодиодной ленты в натяжной потолок

Особенности монтажа

1. Наиболее популярный способ крепления лент – пазы между потолочным плинтусом и потолочным полотном, что позволяет полностью скрыть источник света.
2. От расстояния между лентой и поверхностью потолка зависит световой эффект – подчеркивание отдельных контуров периметра (или ГКЛ короба) или мягкое освещение большой поверхности верхнего яруса.
3. Если потолочное полотно полупрозрачное, легко пропускающее свет, то грамотно размещенная подсветка способна создать интересный эффект стеклянной полупрозрачной крыши.
4. При создании криволинейных участков подсветки не сгибайте ленту слишком сильно. Изгиб с радиусом менее 2 см может повредить или сломать ее.
5. Устанавливайте ленту аккуратно и не допускайте ее механических повреждений – это может нанести вред токопроводящим элементам.
6. Правильно подключайте ленту – соблюдайте правило полярности. Не подключайте ленту сразу к электросети, вначале подключите имеющийся в комплекте контроллерю
7. Приклеивать светодиодную ленту следует на ровную обезжиренную поверхность. Если лента не самоклеющаяся, то используйте качественный двусторонний скотч. Другой вариант крепления – дюбели или саморезы. Это позволит при необходимости снять ленту, не повредив отделку.
8. Соблюдайте требования электробезопасности при монтаже, запас мощности источника питания не должен быть менее 25%. Если светодиодная лента крепится к металлическому основанию, то под нее следует подложить электроизоляцию.

Вместо светодиодных лент сейчас часто используют светодиодные трубки. С их помощью можно сделать интересную островную подсветку потолка. Не менее популярна комбинированная подсветка, когда в центре потолка устанавливают люстру, а по краям – светодиодные элементы. В многоярусных потолках этот вариант способен создать причудливые световые комбинации.

Цены на глянцевый натяжной потолок

глянцевый натяжной потолок

Таблица. Источники света для оформления подсветки натяжного потолка.

Источник света	Для каких целей используется	Правила установки
Оптоволоконный кабель	Кабель содержит множество стеклянных или пластиковых жил, по которым проходит свет. Он не рассеивается за пределы волокон. Точечное освещение.	Вначале на черновой потолок устанавливают проектор и диоды, а ниже натягивают потолочное полотно с изображением звезд. Затем в полотне особым инструментом делаются небольшие отверстия (2 мм), куда продеваются световые волокна.
Диодные мини-светильники	Вторая часть световой конструкции для оформления потолка по типу «звездное небо». Они снабжены хорошими светорассеивающими элементами. Устанавливаются на потолок вместе с оптоволоконным кабелем, в небольшие отверстия на полотне. Свет поступает по кабелю и затем рассеивается в мини-светильнике.	Светильники в установленном порядке монтируются в потолок вместе с волокнами оптоволокна. Волокна символизируют маленькие звездочки, в то время как диодные мини-светильники – большие.
Неоновый шнур	Неоновый шнур (холодный неон) работает, когда на его контакты подается ток высокого напряжения, образующий электрическое поле. При этом люминофор, расположенный между медными клеммами, начинает излучать приятный равномерный свет.	Подключается либо к электросети, либо к батарейкам. Для получения необходимого напряжение используется особый инвертор тока. Неоновый шнур хорошо очерчивает периметр потолка или гипсокартонного короба, используется и для внутренней подсветки винилового полотна.
Светодиодные ленты	Светодиодные ленты – это печатные платы длиной до 5 м, которые намотаны на небольшие катушки. На ленте с различными интервалами расположены диоды. Они могут быть монохромными или разноцветными в зависимости от предпочтений покупателя. Некоторые ленты способны менять интенсивность свечения на разных отрезках.	Самый популярный источник света для подсветки натяжного потолка. Его легко монтировать – большинство лент имеют на одной стороне клеящийся элемент с защитной пленкой. Широко применяется при подсветке по контуру, в том числе по всему периметру потолка.

Критерии выбора

Ленточная подсветка на светодиодах имеет массу разновидностей. Перед покупкой определяются с типом освещения.

Если данная лента будет выполнять функцию общего освещения, с потолка убирают все осветительные приборы. Затем на потолке фиксируют несколько лент большей мощности, располагая их по периметру, а также за пленкой натяжного потолка (затратный способ). Для акцентирования контуров данную самоклеящуюся подсветку фиксируют по периметру ниш, создавая рассеянный свет и визуальный эффект увеличения пространства.

Если подсветку потолка планируется повторить, например, выделением формы зеркала или облицовки кухонного фартука, приобретают разновидности, одинаковые по свечению. Чтобы подобрать светодиодную ленту правильно и не растеряться в широком спектре представленного ассортимента, нужно определиться с типом крепления, оттенком свечения, мощностью источников света и их количеством. Имеет значение и дизайнерская задумка, от которой зависит конечный эффект светопередачи.

Поэтому при покупке стоит обращать внимание даже на подложку: нежелательно, чтобы она бросалась в глаза. Ее приобретают под цвет основного фона потолка

Она может быть не только белой. На рынке подобной продукции можно отыскать варианты с коричневым, серым и даже прозрачным основанием.

Оттенок свечения

Ленты не просто делятся на однотонные и цветные. В первом случае это лампочки, которые горят исключительно одним оттенком (например, белым, синим, желтым, оранжевым, зеленым). Помимо этого, данные разновидности могут излучать инфракрасное и ультрафиолетовое свечение. Вторые представляют собой ленту со встроенными лампочками, которые могут светиться разным цветом поочередно либо одновременно. Разные возможности лент сказываются на цене: варианты с режимом переключения света стоят дороже.

Мощность и плотность размещения

Если основным требованием подсветки является яркость светового потока, надлежит приобретать изделие с меньшим промежутком между диодами. При этом потребление электроэнергии будет больше, чем у разновидностей с разреженными лампочками. Если подсветка в дизайне потолка будет носить только декоративную функцию, достаточно купить для оформления потолочной зоны LED – систему с количеством светодиодов на 1 м порядка 30-60 штук. Для основной подсветки подойдет лента с количеством лампочек 120-240 штук на 1 м длины.

Изучаем плату

На самом деле, здесь все просто: аббревиатура SMD, указанная на ленте, обозначает «устройство для крепления на поверхность». Рядом с буквами указаны 4 цифры: это длина и ширина одного светодиода. Из представленных вариантов наиболее актуальным выбором являются параметры 3020 (3 х 2 мм), 3528 (3,5 х 2,8 мм), 5050 (5 х 5 мм). Чем больше диоды и плотность их размещения, тем ярче они светят. Каждый тип ленты имеет разную мощность. Например, SMD 3528 с количеством диодов 60 штук на 1 м потребляет 4,8 Вт, если источников света 120, мощность составляет 9,6 Вт. Если их 240, потребление составляет 19,6 Вт.

Метраж

Метраж ленты зависит от периметра оклеиваемой плоскости потолка. Поскольку светодиоды отличаются интенсивностью свечения, ее не покупают наобум: если пространство маленькое, избыток света будет бить по глазам. Проще говоря, общий объем 11 Вт заменит лампочку накаливания мощностью 100 Вт.

Чтобы подобрать уровень света, измеряют необходимый метраж подсвечиваемой зоны посредством рулетки. После этого полученную цифру умножают на мощность 1 м ленты. Это значение позволит определиться с покупкой блока питания или контроллера, если для декорирования потолка планируется покупка ленты с разноцветными лампочками.

Класс защиты

Каждый вид ленты со светодиодами предназначен для оформления потолка разных типов помещений.

Возвращаясь к теме обозначений, стоит учесть отметки:

• IP 20 – метка, указывающая на возможность использования LED-ленты в комнатах сухого типа (гостиных, детских, рабочих кабинетов, коридора).
• IP 65 – показатель, свидетельствующий о том, что плата выдерживает контакты с влагой, ее можно использовать в «мокрых» зонах (местах, где у соседей сверху возможны протечки).
• IP 68 – категория с изоляцией.

Процесс монтажа

Итак, после выбора подходящей ленты, покупки блока питания, контрол ле ра и, по желанию, пульта дистанционного управления, можно приступить непосредственно к созданию потолка из гипсокартона. Прежде всего, необходимо сделать прочный металлический каркас для основного полотна потолка, а затем каркас для ниши, куда будет прятаться подсветка. Для этого необходимы: металлические профили, шурупы и шуруповёрт, перфоратор, дюбели, пила и ножницы по металлу, специальная самоклеящаяся лента для швов, лазерный или гидроуровень (не стоит надеяться, что наши потолки идеально ровные и абсолютно одинаковые по уровню) ну и непосредственно сам гипсокартон. Также багеты и карнизы, для облагораживания переходов между уровнями, или если нужно скрыть подсветку.

Первым делом, нужно отступить от потолка достаточное расстояние (десять сантиметров будет оптимально) и провести линию по периметру всей комнаты. Собственно, чтобы это сделать и понадобится очень точный уровень, так как вряд ли есть смысл рассчитывать, что потолки изначально идеально ровные. По прочерченной черте нужно закрепить направляющий UD -профиль к стене. Затем вставляйте основной CD -профиль в UD -направляющий, дополнительно прикрепляя его к потолку используя подвесы. Профиль нужно крепить с промежутками в 35-40 сантиметров, так как нам необходима жесткая конструкция. Для придания дополнительной жесткости, с помощью соединителей-крабов производится монтаж перемычек между основных профилей. Это необходимо сделать, так как гипсокартон тяжелый и достаточно хрупкий материал, крепить его нужно во многих точках.

После создания жесткого каркаса, останется только крепить гипсокартон, используя шуруповёрт и шурупы, после чего базовый уровень нашего потолка готов и можно приступать к созданию ниши, куда будет монтироваться светодиодная подсветка.

Первым делом, необходимо начертить разметку для второго уровня потолка, определив требуемую высоту второго уровня, а на потолок нанести рисунок будущего второго уровня. Если второй уровень будет так же, по всему периметру – соответственно, разметку необходимо сделать по всему периметру комнаты, а если, допустим, только по одной стене или двум – соответственно, по нужным стенам. После этого закрепляем направляющий UD -профиль на стене по внутренней очерченной границе. Такой же профиль закрепляем на потолке по контуру вашего рисунка (если линии не прямые, то такой потолок будет сделать сложнее, но технология останется той же).

Затем нарезаем CD -профиль, используя имеющийся инструмент для резки металла на отрезки длиной, на которую будет опускаться второй уровень.

Крепим эти отрезки к потолочному направляющему UD -профилю саморезами типа «блоха», с промежутком 5-6 см, а к ним, в свою очередь, крепим такой же направляющий UD -профиль и так же крепим его на саморезы типа «блоха». Чтобы скрепить профили между собой было возможно, нужно вырезать «языки» на одной из сторон CD -профилей, для этого отрезав боковые части. Направляющие UD -профили должны крепиться полыми сторонами друг к другу, ведь туда будут вставляться CD -профили по всей длине каркаса для большей жесткости всей конструкции – гипсокартон материал далеко не легкий.

После сбора каркаса, необходимо завести в него всю необходимую проводку и можно приступать к обшиванию и косметической отделке получившегося уровня. Когда с этим будет закончено, нужно произвести монтаж светодиодной ленты и осуществить подключение к блоку питания и контро л л е ру. Не забывайте, что они должны находится в легкодоступной нише, тогда, если они выйдут из строя, вам не придётся уродовать потолок, разбирая его.

После монтажа ленты, необходимо приклеить багеты или карнизы, которые скроют ленту от глаз, а так же будут служить декоративным украшением второго уровня потолка.

Если вы сразу решили сделать второй уровень с потайной нишей, карнизы могут не понадобиться, так как лента будет спрятана в глубине ниши и рассеиваться свет будет от неё же. Зато карнизы будут полезны, если вы делали просто одноуровневый потолок из гипоскартона – наклейте светодиодную ленту на стену в алюминиевые профиля, останется только крепить карнизы – получится очень аскетичный и красивый источник света, который украсит любой интерьер. Так же в продаже есть специальные карнизы для скрытого освещения – лента крепится прямо на них.

Комплектующие для натяжного потолка

Главное, на что нужно обращать внимание, обустраивая натяжной потолок с подсветкой по периметру, это багеты. Они бывают стеновыми или потолочными, такие крепежные профили дополнены защелкой, куда вставляется полотно, защелками ткань или пленка закрепляются после натяжения

Изготавливаются профили из:

1. Алюминия. Применяются для монтажа тканевых полотен, как более прочных и неподверженных прорезыванию. Высокая плотность тканого полотна гарантирует упрочненное крепление в скользких багетах.
2. Пластика. Этот тип профилей показан для ПВХ-пленки. Тонкий материал лучше удерживается в шероховатых пластиковых элементах, нет опасности прорыва материала.

Кроме профилей пригодится декоративная гибкая лента. Элемент нужен для устранения технологической щели между натяжным полотном и стеной. Выбор на вкус покупателя: ламели одного цвета, контрастного оттенка, иногда с профилем в комплекте продаются заглушки декоративные, подогнанные под размер элементов.

Термокольца или термоквадраты пригодятся при необходимости последующего монтажа осветительных приборов, например, для центральной люстры. Расходники подбираются по диаметру основания светильника, приклеиваются к покрытию в зоне монтажа прибора – это защитит пленку или ткань от перегревания.

В процессе монтажа внутреннее пространство термокольца прорезается, выводятся провода питания, прибор подключается к освещению. Кроме защиты от перегрева, термокольца предупреждают расползание пленки и ткани, к тому же через эти отверстия легко выпустить воду при заливе сверху.

Особенности

Светодиодная лента представляет собой функциональный осветительный прибор с массой диодных светильников. Конструкция состоит из основания с клейкой поверхностью и защитной пленки. Некоторые разновидности крепятся к потолку посредством пластиковых скоб. На самом основании расположены вспомогательные компоненты, контактная площадка и светодиоды. Чтобы освещение было равномерным, источники света располагают на одинаковом расстоянии друг от друга.

Данный материал довольно гибкий, лента продается в бобинах, исключающих образование заломов, и имеет линии отреза. Она является вспомогательной подсветкой, хотя мощность данного осветительного прибора нередко позволяет заменить центральное освещение. Потребляемая мощность 1 м ленты составляет от 4,8 до 25 Вт.

Резисторы исключают возможность скачка напряжения, они ограничивают течение тока. Ширина ленты может достигать 5 см. Различен и размер светодиодов, поэтому одни разновидности светят ярче других. При необходимости увеличения интенсивности подсветки потолка иногда к ленте припаивают дополнительный ряд диодов.

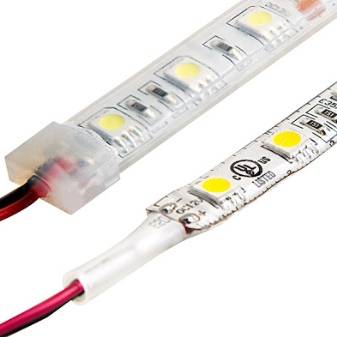

По герметичности светодиодные ленты разделяют на три вида:

• не имеющие герметичности (для обычных помещений);
• со средней степенью защиты от влаги (для комнат с повышенной влажностью);
• в силиконе, устойчивые к воздействию воды (для ванной).

На современном рынке такие изделия представлены в виде лент классического белого цвета, разновидностей RGB и однотонной подсветки.

Светодиодные ленты для подсветки потолка

Прежде чем установить светодиодную ленту на потолок следует учитывать то, что в продаже встречаются стандартные и влагозащитные варианты исполнения. Второй вариант подходит для применения в помещениях с повышенной влажностью: баня, бассейн, ванная или сауна. В нормальных помещениях с распространенными условиями эксплуатации применяются стандартные источники света.

Рассматриваемый тип подсветки пользуется большой популярностью. Это связано с нижеприведенными моментами:

1. Привлекательные.
2. Недорогие.
3. Экономичные.
4. Могут прослужить в течение длительного периода.

В интернете можно встретить большое количество изображений по применению светодиодных подсветок. При правильном сочетании материалов можно добиться привлекательного эффекта. Установка светодиодной ленты на потолок проводится не только для создания привлекательного экстерьера, но и экономии энергии.

Монохромная или универсальная

Светодиодная лента для подсветки потолка может изготавливаться в самом различном виде. По виду излучаемого света выделяют следующие разновидности:

1. Монохромные излучают свет одного цвета. В зависимости от особенностей изделия создаваемое освещение может излучать белый, синий, зеленый или красный цвета. Производитель указывает то, какой оттенок излучают кристаллы, этот параметр можно определить при изучении маркировки. Для обозначения красного цвета ставится R, синий – B, зеленый – G.
2. Встречаются и универсальные системы, которые обозначаются RGB. Менять цвет излучаемого света можно при помощи специального контроллера. Количество доступных цветов для выбора зависит от типа устанавливаемого контроллера.

Технические параметры

При рассмотрении того, какую светодиодную ленту выбрать для подсветки потолка, следует уделить внимание техническим параметрам. Для получения изделия могут использоваться кристаллы различных размеров, наиболее популярны 3528 и 5050. Подобная маркировка указывает основные размеры кристаллов

В продаже встречаются и менее популярные варианты исполнения: 2020, 5630, 5730

Подобная маркировка указывает основные размеры кристаллов. В продаже встречаются и менее популярные варианты исполнения: 2020, 5630, 5730.

Натяжные потолки со светодиодной подсветкой нужно создавать с учетом размеров кристаллов по причине того, что более крупные светят ярче, но и потребляют большее количество энергии. Монохромные источники светят ярче универсальных.

Яркость некоторых вариантов исполнения может быть потеряна за счет использования различных защитных покрытий. При этом все защитные элементы снижают степень излучения, некоторые позволяют получить более мягкий свет за счет его рассеивания.

Цветная подсветка представлена лентой с несколькими десятками кристаллов. При этом они размещаются с фиксированной плотностью, самый меньший показатель – 30 штук на 1 м. Двухрядное исполнение предусматривает расположение более 240 штук на метр. С увеличением количества диодов устройство дает больше света.

Все однорядные варианты исполнения питаются от постоянного напряжения – 12 В. Для питания двухрядной ленты применяется питание 24 В. Питание от сети 220 В может проходить исключительно при применении преобразователя.

Преимущества

Подсветка подвесного потолка часто представлена диодными лентами. Это связано с их преимуществами:

1. Высокий показатель экономии электричества.
2. Освещение направленное и равномерное.
3. Длительность эксплуатации применяемого оборудования составляет 10 лет.
4. Есть возможность регулировать цвета в широком диапазоне излучения.
5. Многоцветные излучают яркие цвета на протяжении длительного периода.
6. Экологическая чистота и безопасность применения. Внутри изделия отсутствует ртуть, внутренние элементы подвержены слабому нагреву.
7. Есть возможность корректировать длину источника света.
8. Изделие не оказывает влияние на ТВ-сигнал, не становится причиной возникновения помех.
9. Высокая степень гибкости позволяет придать изделию практически любую форму.

Подбор ленты по типу диодов

В квартире создать рассматриваемую подсветку можно при применении ленты с различными типами диодов. Наиболее распространены SMD 3028 и SMD 5050. Они фиксируются на специальной основе и имеют различные размеры.

При рассмотрении цвета следует уделить внимание типу применяемых кристаллов. Выделяют 4 основных варианта:

1. Красный
2. Желтый.
3. Синий.
4. Зеленый.

Белых кристаллов практически не производят. Синий элемент излучает ультрафиолетовый свет. Монтаж ленты в потолок из гипсокартона может проводиться с применением универсального варианта с контроллером.

Обустройство подсветки натяжного потолка без короба

Некоторые предпочитают соорудить натяжной потолок с подсветкой своими руками и останавливаются на варианте с гипсокартонным коробом, как более традиционном. Однако такой способ монтажа является не единственно возможным. Все чаще при оформлении помещений сооружают натяжные потолки без короба. При этом подсветка размещается не внутри потолка, а снаружи. Такое положение осветительных приборов выглядит оригинально и современно, и все больше завоевывает симпатии среди потребителей. Тем не менее, нельзя сказать, что монтаж гипсокартонного короба и подсветка натяжного потолка светодиодной лентой изнутри утратили популярность – они все еще довольно часто используются для оформления интерьеров.

Если раньше для фиксации светодиодных лент применялся двухсторонний скотч, то сейчас в продаже можно найти ленты с уже нанесенным на них слоем клея. То есть укладка подсветки в значительной мере упрощается.

Если вы хотите выполнить монтаж подсветки натяжного потолка своими руками, помните о некоторых правилах ее крепления:

• Поверхность, на которой будет расположена лента, должна быть чистой и сухой. Поэтому перед началом работ ее нужно очистить и обезжирить.
• Затем с тыльной стороны ленты нужно удалить защитную пленку.

К подготовленной поверхности прикладывают липкую сторону ленты и плотно прижимают.

Обычно для обустройства натяжных потолков со светодиодной лентой по периметру достаточно трех лент. Большее количество диодов в одну цепь совмещать не стоит, поскольку при последовательном соединении через начальные участки ленты проходит избыточный ток, который может повредить полупроводники и вывести из строя всю цепочку.

В тех случаях, когда для создания задуманного интерьера необходимо использовать большое количество светодиодов, то есть длинные ленты, стоит разделить их на более короткие участки. При этом каждую цепочку подсоединяют к отдельному источнику питания. Каждый из отрезков в одной цепи не должен превышать длину 15 м.

Определившись с разновидностью, цветом и длиной светодиодных лент, важно грамотно их расположить внутри или по периметру натяжного потолка.

Чтобы правильно расположить светодиодную ленту внутри натяжного потолка, стоит придерживаться некоторых основных правил. В основном ленту принято крепить в зазоре между потолком и плинтусом. В этом случае получится мягкий щелевой свет, а саму ленту не будет видно снизу.

При обустройстве натяжных потолков в несколько уровней, важно предварительно произвести расчет их высоты и отступов между ними. Это нужно, чтобы встроенная подсветка подчеркивала красоту и достоинства конструкции, а не стала просто бесполезным элементом.

Обратите внимание на некоторые правила работы со светодиодными лентами:

Оперировать лентой нужно предельно осторожно, чтобы не повредить внутреннюю плату и сами диоды.
Любые изгибы, которые необходимо обойти лентой, должны иметь оптимальный радиус. Минимально допустимое значение радиуса изгиба ленты составляет 2 см.
При подключении ленты к электросети не забывайте о соблюдении полярности.
Первым к блоку питания нужно подсоединять контроллеры, а затем уже светодиодные ленты.. Иногда для освещения применяют не только ленты, но и светодиодные трубки

Они используются в популярном сейчас типе подсветки «островками».

Иногда для освещения применяют не только ленты, но и светодиодные трубки. Они используются в популярном сейчас типе подсветки «островками».

Таким образом, декорирование помещения натяжными потолками с подсветкой – это далеко не простая задача

Чтобы впоследствии в доме была комфортная и уютная атмосфера, важно грамотно расположить осветительные приборы. При этом нужно учитывать размер самой комнаты, ее конфигурацию, количество оконных и дверных проемов, высоту и количество уровней потолков, а также особенности будущего интерьера

Кроме того, располагая осветительные приборы, важно соблюсти правила их монтажа и подключения, чтобы избежать частой замены комплектующих в результате поломки. Надеемся, что наши рекомендации помогут вам избежать грубых ошибок и сделать качественный и красивый потолок с подсветкой в вашем доме.

Расчет подсветки потолка светодиодной лентой

Разберем расчет подсветки на конкретном примере. Входные данные:

• Комната — 20 м2;
• Светодиодная лента SMD 5050.

Метод I

Светодиодная лента SMD 5050 белая 60 led на 1м имеет световой поток 800 люмен на погонный метр (характеристики популярных светодиодных лент собраны в конце статьи). При площади комнаты 20 м.кв освещенность от 1 метра ленты будет 40 люкс (800 люмен / 20 м.кв).

Для жилой комнаты или кухни комфортный уровень освещенности 150 люкс. Умножим его на коэффициент высоты потолка:

• до 2,7м — 1;
• 2,7 — 3м – 1,2;
• 3 — 3,5м — 1,5.

Значит, такой ленты потребуется:

150Лк / 40Лк * 1 = 4 метра

Но при длине ленты 4 метра, ее трудно равномерно расположить по периметру комнаты. Давайте воспользуемся другим методом расчета, исходя из фиксированной длины ленты (по всему периметру комнаты).

Метод II

При размерах помещения 5 на 4 метра, длина периметра – 18м. Исходя из потребности в 150 люкс, используем следующую формулу:

Необходимая яркость ленты (люмен/м.п) = требуемая освещенность * площадь комнаты / периметр комнаты

Необходимая яркость ленты = 150 * 20 / 18 = 170 люмен/м.п.

Учитывая, что это не прямой световой поток, а отраженный от потолка, для компенсации прибавляем 10-20%.

170 * 1,2 = 200 лм/м.п

Итого нам требуется светодиодная лента с яркостью свечения 200 люмен/м.п, например SMD 3528 60 шт/м с яркостью 240 Лм/м.п.

Суммарная мощность такой ленты длинной 18м будет 4,8 Вт/м * 18 = 86,4 Вт. Берем плюс 25% запаса мощности:

86,4 * 1,25 = 110 Вт

Осталось выбрать драйвер.

Расчет драйвера для светодиодной ленты

Выбрать подходящий блок питания для светодиодной ленты очень просто. Мощность светодиодов рассчитана на:

• Напряжение питания – 12В (реже 24В). Требуемое напряжение указывается в сопроводительной документации (на упаковке);
• Потребляемый ток указывается на упаковке из расчета на 1м. В среднем 0,02А на 1 светодиод.

Если потребляемый ток не указан, умножаем ток 1 светодиода 0,02А (SMD 3528) на количество диодов на 1м (60 шт) и на длину ленты (18м).

0,02 * 60 * 18 = 21,6А

Итоговые параметры блока питания: 110+ Вт и 22+ А.

Рациональнее будет разделить всю цепь на 2-4 контура с несколькими блоками питания меньшей мощности.

Схема подключения светодиодной ленты к блоку питания

Схема подключения к блоку питания

Это классический вариант монтажа. В местах соединений используйте коннекторы или пайку. Подробно как правильно соединять светодиодную ленту.

Не подключайте последовательно несколько лент, суммарной длиной более 5м. Производитель устанавливает толщину токопроводящих дорожек на ленте из расчета максимальной длины участка 5м.

Следуя из вышесказанного, подключайте ленты к драйверу только параллельно!

Подробнее о правилах подключения светодиодов.
