Как отремонтировать светодиодную лампочку на 220 В

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

  • Демонтаж светильника;
  • Изучение технической документации;
  • Подготовка приборов (список перечислен выше);
  • Приобретение мультиметра для проверки контактов;
  • Проведение ремонтных работ в зависимости от проблемы;
  • Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

  1. Приспособление снимается с потолка или же стены;
  2. Корпус прибора снимается;
  3. Изучается схема электронная (чаще всего дефекты являются видимыми);
  4. Удаляется плафон и другие украшения декоративного формата;
  5. Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
  6. Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

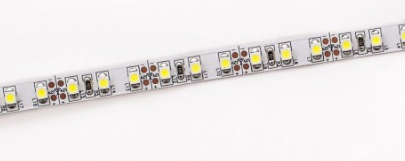

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

  • В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
  • При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
  • По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
  • Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Немного истории

Представленный способ предсказания получил название от имени своего автора – Жюли Рекамье. На рубеже XVIII-XIX столетий эта красавица была настоящей «звездой» Парижа. Ее дом посещали известные писатели, общественные деятели и политики того времени. Так совпало, что мадам Жюли любила гадать на картах и часто развлекала своих гостей предсказаниями.

Нам не понять, почему раскладывание карт в ее исполнении так привлекало людей – то ли прогнозы часто сбывались, то ли захватывал сам процесс. Но одно можно утверждать наверняка – благодаря мадам Рекамье Франция подарила миру на одну увлекательную игру больше.

Гадание «Мадам Рекамье» доступно на нашем сайте бесплатно без регистрации.

Метод Мадам Рекамье

Гадание – дело специфическое. Некоторые не верят в его правдивость. Но метод француженки Жюли – удивительно точен. Если Вы хотите раскрыть тайну будущего или разгадать текущую ситуацию – старинный карточный способ Вам поможет.

Главное – расслабиться, сосредоточиться на проблеме, очистить разум от посторонних мыслей, позволить подсознанию помочь Вам. Если все сделать правильно, карты откроют правду и помогут решить проблемы.

Как гадать?

Перед началом игры представлена краткая информация об авторе и ее изображение. Для начала нажмите кнопку «Разложить ». На игровом поле автоматически раскладывается комбинация из 25-ти картинок. Это не привычные для нас карты с дамами и королями. Это картинки с разными предметами из нашей жизни, выполненные в очень позитивном стиле.

Ваша задача – внимательно рассмотреть раскладку и навести мышкой на совпавшую картину для чтения предсказания. В зависимости от сложившейся картины, игра выдаст предсказание.

Приведем несколько примерных значений от Жюли:

  1. голубь – семейный мир и взаимопонимание;
  2. набор посуды — домашние хлопоты;
  3. подарочная коробка — сюрприз;
  4. пронзенное стрелой сердце — страстная любовь и ревность;
  5. обручальные кольца – свадьба;
  6. зеркало — знакомство с интересной личностью;
  7. корона – карьерный успех.

Бывает такое, что фрагменты не совпадают. Тогда игра предлагает попробовать еще раз. Для этого воспользуйтесь кнопками управления внизу — «Убрать карты» затем «Разложить

Как сделать простую светодиодную лампочку

Для того, чтоб собрать светодиодную лампу нам потребуется старая люминесцентная лампа, точнее ее основание с цоколем, длинный кусок 12 В светодиодной ленты,и пустая алюминиевая 330 мл банка

Для питания такой лампы понадобится источник постоянного напряжение на 12 В такого размера, чтобы без проблем вошел внутрь банки.

Итак, теперь само изготовление:

  1. Обмотайте лентой банку, как показано на рисунке.
  2. Припаяйте провода от светодиодной ленты к выходу источника питания (ИП).
  3. Вход ИП проводами припаяйте к цоколю основания лампы.
  4. Сам источник надежно закрепите внутри банки, предварительно вырезав достаточное по размеру отверстие для пропускания ИП внутрь.
  5. Приклейте банку с лентой к основанию корпуса с цоколем и лампа готова.

Конечно, такая лампа не шедевр дизайнерского искусства, но зато сделана своими руками!

Конструкция светодиодных люстр и визуальный осмотр

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.

В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.

В сложных люстрах применяют антенну, блок управления, регулятор (несколько блоков), необходимый для автоматической настройки. Растровые осветительные приборы содержат несколько драйверов и светодиодные лампы различных видов. Последовательность ремонта напрямую зависит от конкретного типа светильника.

Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.

Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

  1. Снимите прибор с потолка или стены и удалите крышку корпуса.
  2. Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
  3. Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
  4. Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
  5. Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

Радиаторы охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

При многообразии осветительных приборов на прилавках страны, светодиоды остаются вне конкуренции по причине экономичности и долговечности. Однако не всегда приобретается качественное изделие, ведь в магазине товар не разберешь для осмотра. Да и в этом случае не факт, что каждый определит, из каких деталей она собрана. Лампы перегорают, а покупать новые становится накладно. Выходом становится ремонт светодиодных ламп своими руками. Работа эта под силу даже начинающему домашнему мастеру, а детали недороги. Сегодня разберемся, как проверить осветительный прибор, в каких случаях изделие ремонтируется и как это сделать.

Светодиодные осветительные приборы прочно вошли в нашу жизнь

Изготовление драйвера светодиодов на 220В своими руками

Схема лед драйвера на 220 вольт представляет собой не что иное, как импульсный блок питания.

В качестве самодельного светодиодного драйвера от сети 220В рассмотрим простейший импульсный блок питания без гальванической развязки. Основное преимущество таких схем – простота и надёжность. Но будьте осторожны при сборке, поскольку у такой схемы нет ограничения по отдаваемому току. Светодиоды будут отбирать свои положенные полтора ампера, но если вы коснётесь оголённых проводов рукой, ток достигнет десятка ампер, а такой удар тока очень ощутимый.

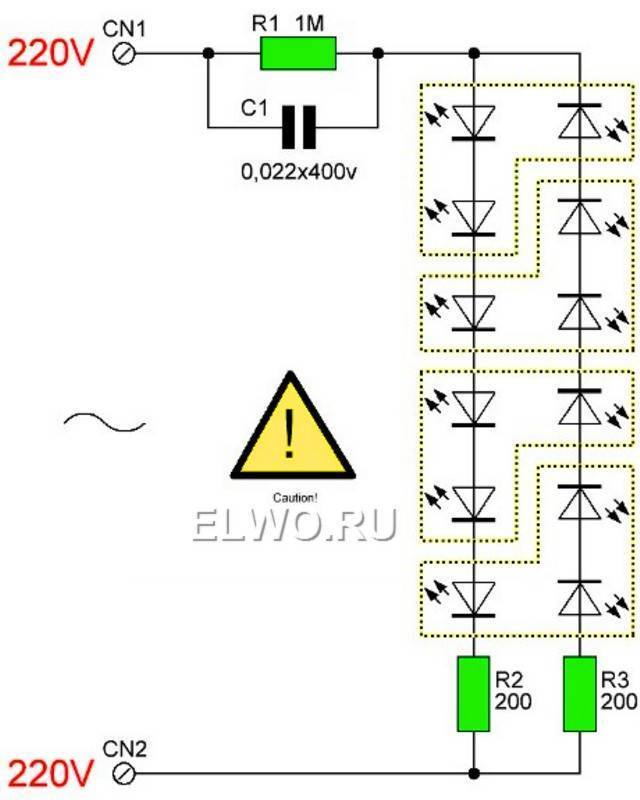

Схема простейшего драйвера для светодиодов на 220В состоит их трёх основных каскадов:

  • Делитель напряжения на ёмкостном сопротивлении;
  • диодный мост;
  • каскад стабилизации напряжения.

Первый каскад
– ёмкостное сопротивление на конденсаторе С1 с резистором. Резистор необходим для саморазрядки конденсатора и на работу самой схемы не влияет. Его номинал не особо критичен и может быть от 100кОм до 1Мом с мощностью 0,5-1 Вт. Конденсатор обязательно не электролитический на 400-500В (эффективное амплитудное напряжение сети).

При прохождении полуволны напряжения через конденсатор, он пропускает ток, пока не произойдет заряд обкладок. Чем меньше его ёмкость, тем быстрее происходит полная зарядка. При ёмкости 0,3-0,4мкФ время зарядки составляет 1/10 периода полуволны сетевого напряжения. Говоря простым языком, через конденсатор пройдет лишь десятая часть поступающего напряжения.

Второй каскад
– диодный мост. Он преобразует переменное напряжение в постоянное. После отсечения большей части полуволны напряжения конденсатором, на выходе диодного моста получаем около 20-24В постоянного тока.

Третий каскад
– сглаживающий стабилизирующий фильтр.

Конденсатор с диодным мостом выполняют функцию делителя напряжения. При изменении вольтажа в сети, на выходе диодного моста амплитуда так же будет меняться.

Что бы сгладить пульсацию напряжения параллельно цепи подключаем электролитический конденсатор. Его ёмкость зависит от мощности нашей нагрузки.

В схеме драйвера питающее напряжение для светодиодов не должно превышать 12В. В качестве стабилизатора можно использовать распространённый элемент L7812.

Собранная схема светодиодной лампы на 220 вольт начинает работать сразу, но перед включением в сеть тщательно изолируйте все оголённые провода и места пайки элементов схемы.

Назначение и разновидности цоколей

Несмотря на простоту конструкции, цоколи лампочки делятся на несколько больших групп, сформированных в зависимости от назначения. Выделяют:

Цоколи Е14 и Е27.

Применяются в повседневной жизни и относятся к стандартным элементам. Цифры в названии определяют диаметр цоколя.

Цоколь Е40.

Крупногабаритный элемент, используемый в мощных лампах. Они применяются для освещения улиц, помещений с большой площадью и в больших светильниках.

GU3, GU10 и G9.

Являются заменой для галогенных лампочек, полностью повторяя конструкцию их цоколя.

GX 53, GX 70 и GX 40.

Лампы, монтируемые во встраиваемые светильники, служащие для освещения потолка или элементов декора.

R7s и GX24q-4.

Лампы, необходимые для корректной работы прожекторов.

G13.

Поворотный элемент, используемый для работы ламп Т8.

Кроме классификации цоколя по назначению, выделяют:

  • металлические цоколи;
  • керамические цоколи;
  • цоколи, выполненные из прогрессивного температурного пластика.

Из металла

Стандартный вариант изготовления, который можно найти в любом магазине. Металл обладает всем необходимыми качествами, в число которых входит:

  • изоляция проводников друг от друга;
  • прочность и надежность конструкции;
  • термостойкость;
  • проводимость электричества.

При этом цоколь из металла стоит мало денег, что позволяет экономить семейный бюджет.

Керамические

Керамические цоколи более современные, а по качеству превосходят металлические. Среди главных достоинств цоколей из керамики выделяют:

  1. Срок эксплуатации. Намного выше, чем у пластиковых и металлических.
  2. Надежность. Керамика лучше переносит перегрузки, чего нельзя сказать о пластике.

В остальном выполняет аналогичные металлическим цоколям функции, ничем от них не отличаясь. Основная область применения керамических цоколей – галогеновые лампочки.

Прогрессивный температурный пластик

Прогрессивный температурный пластик представляет собой нечто среднее между керамикой и пластиком, вбирая в себя их лучшие качества. Среди достоинств материала выделяют:

  • низкую стоимость изготовления;
  • хорошую термостойкость;
  • высокий срок эксплуатации;
  • устойчивость к физическим воздействиям.

Единственным недостатком считается плохая совместимость с галогенными лампами, которые негативно влияют на прочность материала.

Рекомендуемый порядок поиска неисправности и ремонта

Проверка наличия и номинала промышленного напряжения

Автор понимает, что этот пункт кому-то покажется бессмысленным, даже несколько наивным и так далее. Но практика показывает, что нередко неисправность не в самой лампе, а в том осветительном приборе (устройстве), в котором она расположена. Перед тем, как начинать ее ремонт, стоит сначала убедиться в наличии напряжения на контактах патрона, их состоянии. Нагар, дефект «язычка» или, например, плохое соединение в эл/проводке – все это и может быть причиной того, что лампа при включении не светится.

На такую проверку понадобится всего пара минут, но почему-то не все соблюдают одно из основополагающих правил ремонта любого электротехнического устройства. Вкратце его можно сформулировать так – сначала убедись, что есть питание (и оно в норме), и только потом начинай «потрошить».

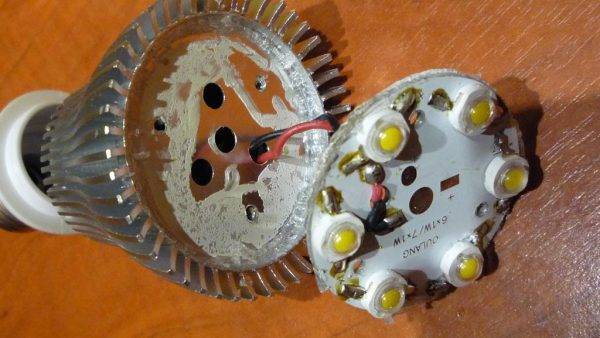

Разборка лампы

Все светодиодные модели отличаются корпусом, внутренней «начинкой», особенностями конструктивного исполнения. При разборке LED-прибора (равно, как и любого другого устройства, механизма) нужно соблюдать определенный порядок. Он заключается в том, что все отсоединенные (отвинченные, отпаянные) детали укладываются в ряд, слева направо. А вот сборка лампы производится в обратном порядке.

Такая методика – гарантия того, что все будет сделано правильно, и не останется «лишней детальки, неизвестно откуда взявшейся». Тем, кто привык все сваливать в кучу, автор предрекает некоторые сложности после окончания ремонта светодиодной лампы.

Начинать следует с демонтажа «купола». Когда он будет снят, дальнейший алгоритм действий станет понятен.

Нужно запомнить (записать, зарисовать) и то, как именно скрепляются детали друг с другом. Иногда такая невнимательность оборачивается проблемой при сборке светодиодной лампы.

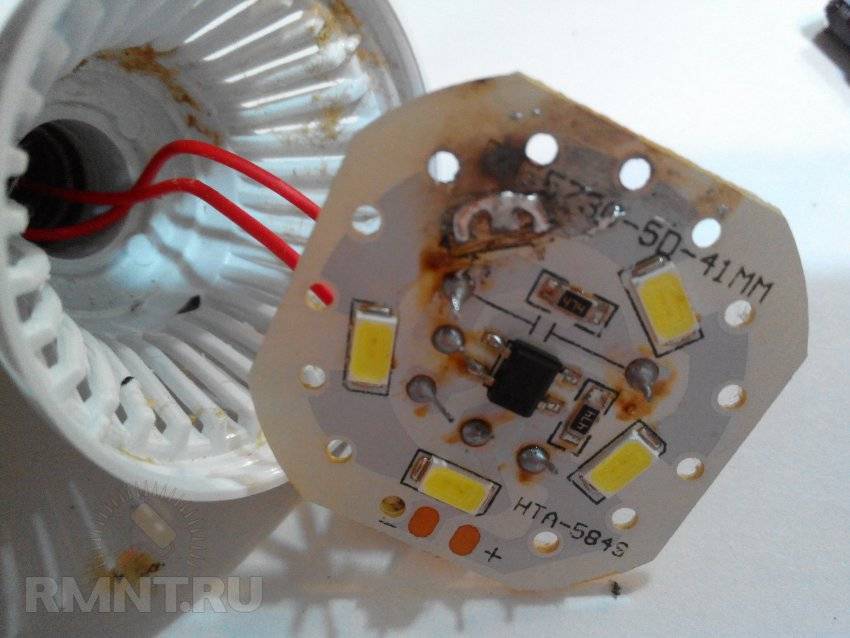

Визуальный осмотр

Любая подгоревшая (оплавившаяся) деталь, какой-то сегмент на плате – явный признак неисправности. Как поступить? Кто умеет производить точечную пайку и имеет соответствующий инструмент, решает проблему просто – заменой детали. К примеру, если плата потемнела в области диодного моста, то «вычислить» неисправный полупроводник – простейшая задача. Второй вариант – приобрести панель драйвера и поменять.

Проверка радиодеталей на исправность

Это касается включенных в схему конденсаторов и резисторов. Ток утечки емкости определить сложнее, но выявить пробой можно и простейшим мультиметром. Сопротивления обычно подгорают, но иногда встречается и такая их визуально незаметная неисправность, как внутренний обрыв токопроводящего слоя. То же самое – «прослушать» измерительным прибором.

Выходят из строя и отдельные светодиоды

Это самый негативный вариант. Дело в том, что для нормальной работы лампы их нужно менять по принципу «один в один». Где взять исходные данные (по параметрам п/п прибора)? Плюс к этому – с учетом их плотной компоновки и «нежности» ножек перепаять несколько полупроводников без соответствующего опыта вряд ли получится. Как правило, если светодиоды вышли из строя в большом количестве, то проще купить новую LED-лампу. Неисправность же 3 – 5 штук «погоды не делает».

Как определить целостность светодиода? Обычной батарейкой типа «Крона», но через резистор номиналом порядка 150±50 Ом. Дело в том, что она на 9 В, а для п/п изделия требуется всего 1,5. При касании выводов прибора он должен (если исправен) засветиться.

Моргание (мигание) светодиодной лампы часто является причиной ее замены на новую. Торопиться не следует – такая неприятность довольно легко устраняется. Об этом подробно рассказывается здесь .

Собственно, вот и все, что можно сказать о ремонте светодиодных ламп своими руками. Если учесть, что ничего особо сложного в этом нет, а требуется лишь внимательность и аккуратность, не стоит прибор сразу же выбрасывать и тратить деньги на новый.

Рекомендовано для вас:

Как передать показания счетчика электроэнергии через интернет, телефон и терминал Почему генератор не дает зарядку на аккумулятор авто — причины и способы ремонта Скачки напряжения в электросети — основные причины и способы решения проблемы

Предварительная диагностика устройства

Перед тем как починить светодиодную лампочку, нужно ознакомиться с тонкостями диагностики. Нередко LED-светодиод перестает излучать свет по причине обрыва в общей проводке, повреждении системы выключателя или отсутствии контактов в патроне. Еще не исключены варианты появления неполадок в самой лампе. Предварительная диагностика устройства подразумевает определение причины поломки.

Если после включения осветительного устройства лампа не загорается, понадобится изъять ее из патрона и заменить другой. Для этой процедуры можно использовать как диодные, так и простые лампочки. В случае появления света можно поставить точный диагноз: из строя вышла лампа. Если освещение по-прежнему отсутствует, нужно проверить проводку.

Дальнейший этап диагностики подразумевает определение напряжения в цепи питания. Для этого используется мультиметр. Устройство подключают к патрону после активации выключателя. Если показатели равны уровню 220 В, значит, с напряжением все нормально. При появлении других значений стоит обследовать цепь.

Нередко лампа перестает излучать свет и при оптимальном напряжении. Это может указывать на потерю контакта между цоколем и усиками патрона. Любые нарушения в этой области способствуют образованию дуги на усиках, что приводит к образованию нагара.

Для удаления нагара понадобится отключить напряжение и провести очистку лишних образований. Также необходимо слегка подогнуть усики, а затем повторно вкрутить в патрон лампочку и оценить результат.

Если напряжение на контактах отсутствует, патрон демонтируется и проверяется на предмет наличия фазы в проводке, предварительно активировав выключатель. При положительном результате патрон нужно будет заменить. Отсутствие фазы сигнализирует о повреждении выключателя.
