ИБП для газового котла

Обзор популярных моделей

Какой фирмы источник лучше покупать? Подбор проводится на основе характеристик и отзывов пользователей. Представляем рейтинг востребованных у потребителей моделей.

«Штиль АБП-200Т»

Модель относится к типу online, оснащается внешним аккумулятором. Частота напряжения — 50 Гц. Подходит для котлов, насосов, охранных сигнализаций. Емкость 17 Ач позволяет устройству поддерживать питание до 1 ч 15 мин. В комплекте идет кронштейн для навешивания на стену. Помимо этого есть инвертор на 24 В, зарядка, блок управления и коммутации. Подключается к сети евровилкой, имеет автоматический предохранитель для защиты от замыкания.

Стоимость — от 16 000 рублей.

Владислав

Долго подбирал ИБП для оборудования «Бакси». Остановился на приборе «Штиль» из-за подходящей емкости и стоимости. Дополнительно подсоединил несколько батарей. Уже год как все исправно работает. При отключении электричества «Штиль» быстро срабатывает и поддерживает котел включенным.

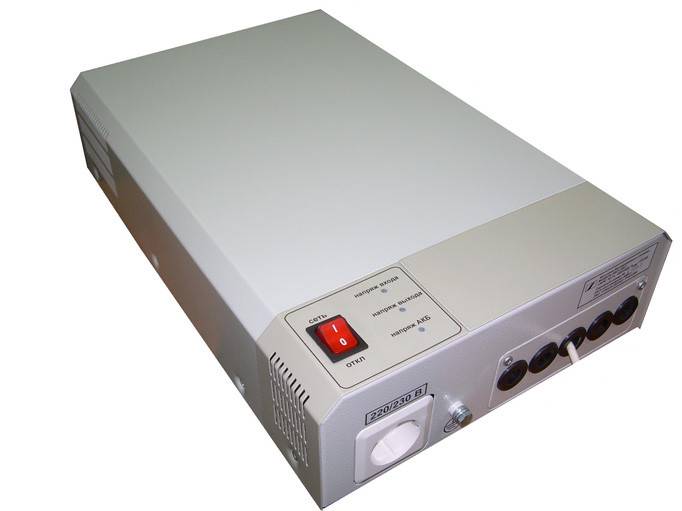

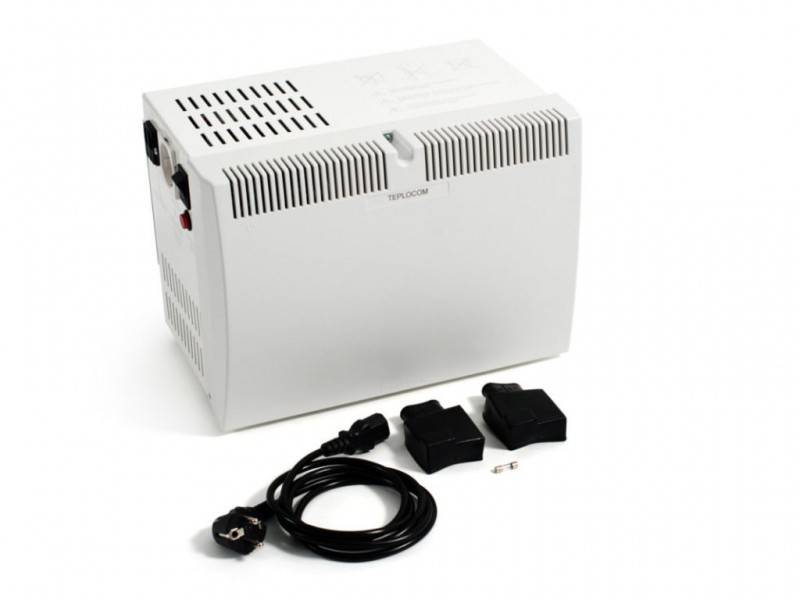

«Теплоком»

Изделие от компании «Бастион» включает две батареи. Время работы зависит от емкости, может быть продолжительностью до нескольких суток. В этом случае каждая АКБ по 12 В. Емкость составляет 40–200 Ач. Мощность в зависимости от модели 450–600 Вт. «Теплоком» обеспечивает стабильной синусоидой, его корпус располагается на стене в четырех положениях. На панели расположены индикаторы режимов.

Цена — от 5 000 рублей.

Павел

После раздумий, как быть: покупать газовую технику с бесперебойником или выбрать энергонезависимый прибор, остановился на первом варианте. К модели «Протерм» выбрал источник от фирмы «Бастион». К нему в комплекте шли зарядные батареи. Единственный недостаток устройства — это шумное вращение вентилятора.

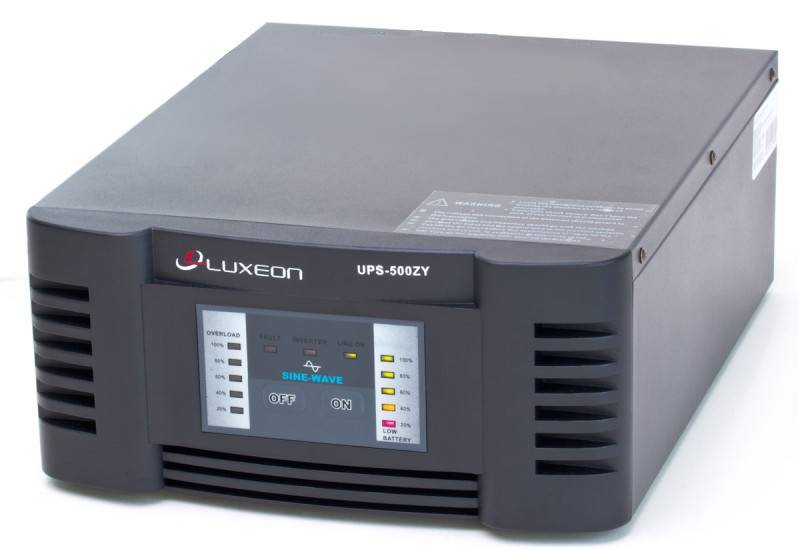

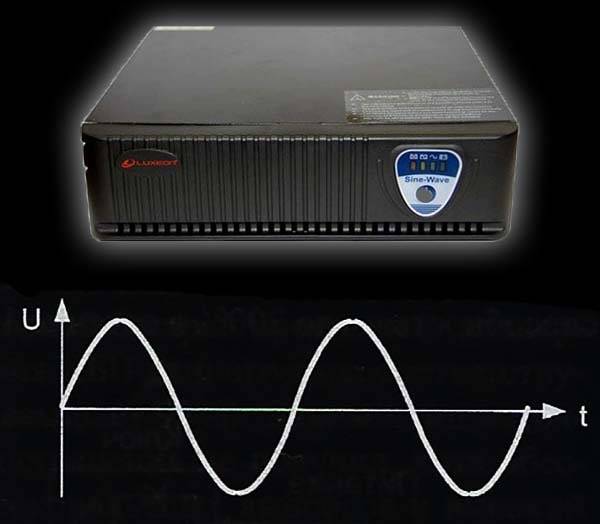

Luxeon UPS 500

Автономный ИБП совмещает в себе несколько устройств: стабилизатор, аккумуляторы, сетевой фильтр и блок защиты. Мощность составляет 0,5–1,5 кВт. Батарея заряжается до 10 А. Работу Luxeon UPS 500 контролирует электронный микропроцессор. Диапазон вырабатываемой синусоиды от 100 до 280 В. Встроен вентилятор для защиты от перегрева. Большой ЖК-дисплей отображает все установки и текущие режимы.

Стоимость — от 6 000 рублей.

Олег

После частых перебоев со светом задумался о покупке бесперебойного источника. Искал вариант со стабилизатором, чтобы защищал детали от резких скачков в сети. Luxeon UPS 500 пользуюсь уже три месяца, никаких нареканий. Одно неудобно — ручной запуск после отключения. А так, покупкой доволен.

Устанавливать дополнительный источник питания или нет, решать вам. Учитывайте частотность отключений электроэнергии в вашем доме. Если это происходит регулярно, тогда ИБП необходим не только для поддержания постоянной температуры в помещении, но и для сохранности техники.

Рейтинг 9 лучших ИБП для газовых котлов

Комплексный подход поможет принять правильное решение в процессе изучения актуальных предложений рынка. Как выбрать ИБП без ошибок станет ясно после ознакомления с официальной инструкцией производителя котла.

Некоторые модели (котлы Вайлант, Bosch Gaz 6000 и др.) рекомендуется подключать к нейтральному проводнику источника питания для стабильного функционирования датчика пламени.

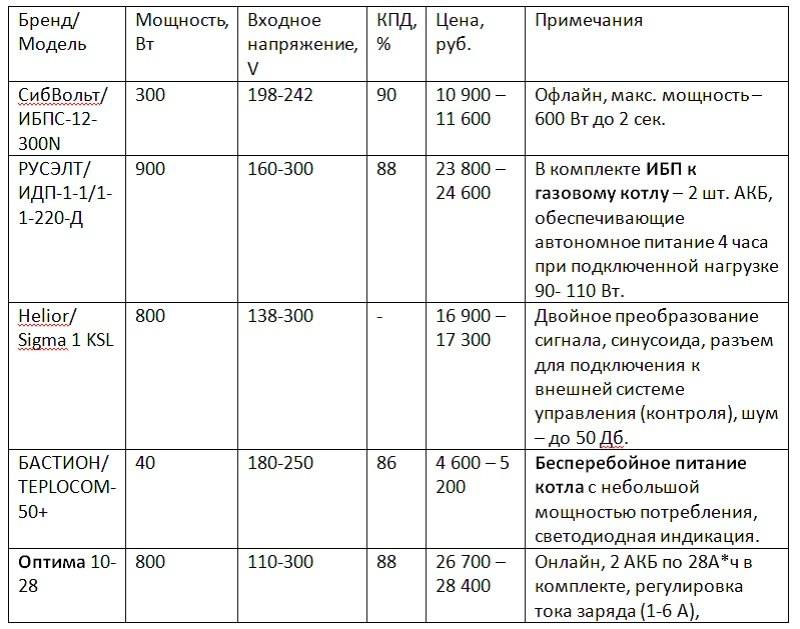

В следующей таблице представлен рейтинг популярных моделей с ценами по состоянию на лето 2021 года.

1. Сибвольт ИБПС-12-300N.
2. Русэлт ИДП-1-1/1-1-220-Д.
3. Heloir/Sigma 1 KSL.
4. Бастион/Теплоком 50+.
5. Оптима 10-28.
6. РЕСАНТА УБП-10007.
7. Powercom INFINITY INF-5008.
8. SVEN RT-10009.
9. Штиль SW1000SL.

Рейтинг лучших моделей ИБП

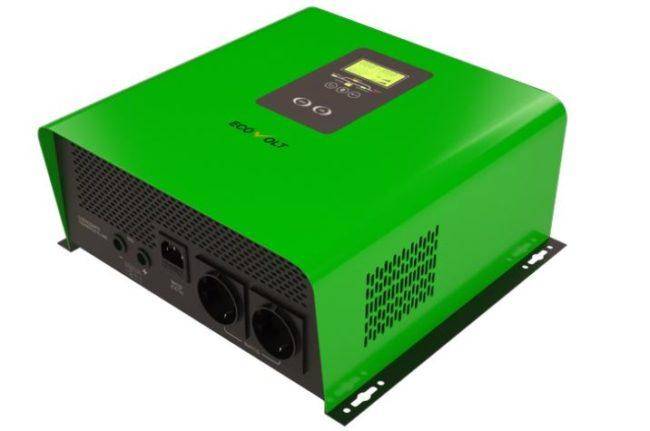

Ecovolt Termo 312

Ecovolt Termo 312

Это один из самых популярных вариантов бесперебойных устройств, которые привлекают сочетанием хорошего качества и приемлемой цены. Цена: 7780 руб.

Плюсы:

• компактный размер;
• пригоден для котлов фазозависимого типа;
• при необходимости, вы можете комплектовать аккумуляторный блок по своему желанию к автономности.

Минусы:

Система охлаждения работает довольно шумно.

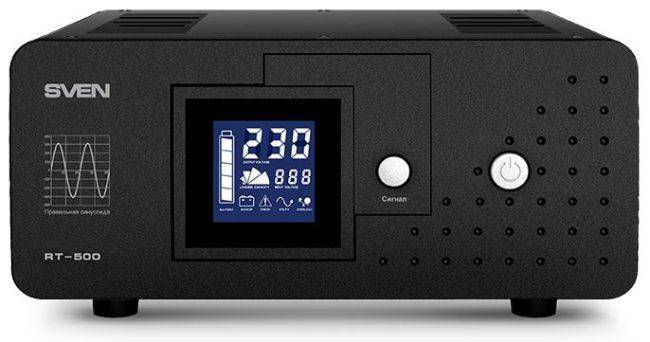

Sven RT 500

Sven RT 500

Это достаточно продуманное устройство, которое отвечает всем современным требованиям к бесперебойному прибору. Надежность и долговечность – главные качества модели. Цена: 7990 руб.

Плюсы:

В отличие от большинства моделей аналогов, данный прибор может работать как стабилизатор без поддержки батарей;
Работа вентиляторов отличается низким уровнем шума, что особенно важно в условиях жилого пространства;
Установка параметра зарядного тока.

Минусы:

Очень чувствителен к частоте входного напряжения. Кроме того, некоторые пользователи отмечают длительный промежуток времени, который требуется для переключения.

Бастион Терlосоm 1000

Бастион Терlосоm 1000

Главным преимуществом, выделяющим данную модель на фоне множества других – это пожизненная гарантия. Именно этим, в первую очередь, Бастион и привлекает покупателей. Кроме этого, выделим превосходное качество комплектующих, надежность, долговечность и функциональность. Цена: 18 500 руб.

Плюсы:

• имеется проброс нейтрали;
• низкая чувствительность к перебоям входного напряжения.
• прибор пригоден для работы с автомобильными аккумуляторами.

Минусы:

Единственным минусом модели является ее высокая цена.

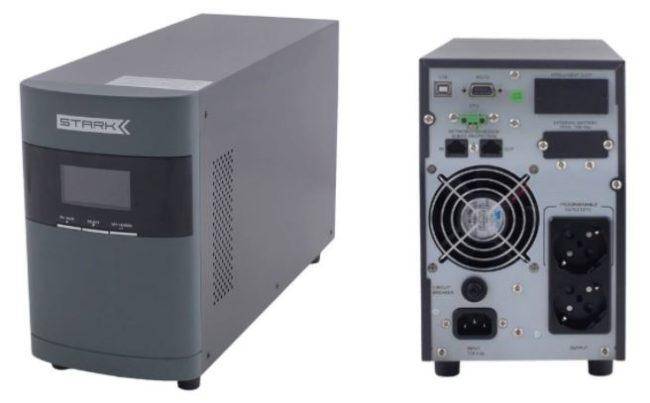

Stark Соuntry 1000 онлайн

Stark Соuntry 1000 онлайн

По оценкам экспертов это один из лучших приборов нового поколения. Модель идеально подойдет для тех, кто скрупулезно относится к качеству приобретаемого оборудования и надежности. Есть возможность настраивать параметры под себя. Цена: 19 810 руб.

Плюсы:

• Широкий функционал;
• Возможность настройки параметров системы резервного питания.

Минусы:

Шумная работа системы охлаждения.

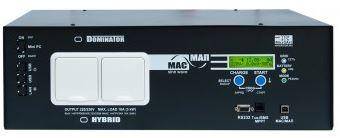

МАП Про

МАП Про

Это инновационное решение для выпрямления переменного тока. Представляющее собой связку генератора с классическим инвертором, МАП Про отличается отличной работой и низкой требовательностью к качеству входного напряжения. Устройство адаптировано к перегрузкам, что также является важным моментом. Цена: 39 400 руб.

Плюсы:

• Минимальная чувствительность к перепадам частот входного напряжения;
• Пользователь может настроить прибор под необходимые параметры;
• Модель способна выдерживать двухкратные перегрузки;
• Имеется режим преобразования тока с прецизионным и упрощенным синусом;
• Наличие «правильной» нейтрали.

Минусы:

• Нет встроенного стабилизатора;
• Некоторые пользователи отмечают генерацию низкочастотных помех;
• Высокая стоимость.

Рейтинг лучших ИБП on-line для газовых отопительных котлоагрегатов

Знакомство с техническими параметрами популярных ИБП поможет пользователю сделать профессиональный выбор нужной модификации. В этом рейтинге показан список самых рейтинговых ИБП, способных гарантировать продолжительную и стабильную работу отопительного котла, работающего на газовом топливе.

Наибольшим спросом пользуются ИБП для газовых котлов отопления от следующих производителей:

• Энергия Гарант 500, российского производителя с выходящей мощностью – 500 ВА/300 Вт. Это высокотехнологичные очень точные приборы с КПД – 98%. Время на переключение к АКБ – 8 мс. Работают в диапазоне входное напряжение – 155/275 В. ИБП обустроены интеллектуальным режимом зарядки, контролирующего емкость аккумулятора и его техсостояние, цена по состоянию на 1.01.2020 г – 8.250 руб.
• HeliorSigma 1 KSL, прибор с выходной мощностью – 1000 ВА/800 Вт, обладает чистым синусоидальным выходным напряжением и обеспечивает работу с КПД – 98%. Прибор с удобной системой управления и стабильной работой при скачках напряжения, цена по состоянию на 1.01.2020 г – 18.950 руб.
• StarkCountry 1000 Online с выходной мощностью – 1000 ВА/800 Вт. Устройства обеспечивают идеальное выходное напряжение с КПД – 98%. Активизируют работу автоматически при возникновении сложностей по параметрам напряжения. Аппаратура снабжена дисплеем, на котором отражается емкость АКБ и иные характеристики. Обустроен 3-мя разъемами питания, цена по состоянию на 1.01.2020 г – 19.395 руб.
• Lanches L900Pro-H 1 kVA, с выходной мощностью – 1000 ВА/900 Вт и двойной системой преобразования тока. Предполагается использование с внешними батареями. Имеет большой интервал входного напряжения 110 – 300 В, хотя работает при низком КПД – 85%. Устройство обустроено подходящей панелью управления, цена по состоянию на 1.01.2020 г – 15.057 руб.
• БАСТИОН SKAT-UPS 2000/1200, с выходной мощностью – 2000 ВА/1200 Вт, работает в широком интервале входного напряжения от 170 до 270 В, при этом функционирует с низким КПД – 85%. Прибор имеет UPS, которая позволит подсоединить нагрузку напрямую, цена по состоянию на 1.01.2020 г – 18.300 руб.
• PowercomImperial IMD-825AP, с выходной мощностью – 825 ВА/495 Вт. Технология изготовления — самая современная. Аппаратура работает в автономном варианте на протяжении нескольких часов, при этом имеет довольно продолжительный период собственной зарядки – 6 часов, цена по состоянию на 1.01.2020 г – 6.590 руб.
• Штиль SW1000SL, с выходной мощностью – 1000 ВА/900 Вт и технологией онлайн. Аккумуляторные батареи непрерывно используются в работе, по этой причине смена источника питания осуществляется практически мгновенно, с КПД – 95%. Прибор имеет элегантный и малоразмерный корпус с ЖК-дисплеем с подсветкой и обилием опций, цена по состоянию на 1.01.2020 г – 23.950 руб.
• CyberPower VALUE1500ELCD, с выходной мощностью – 1500 ВА/900 Вт. Первый из фаворитов ИБП для отопительных агрегатов, работающих на газообразном топливе. Гарантирует надежную передачу электроэнергии, сохраняя продолжительную работоспособность котла даже при длительных аварийных сбоев в энергосети, цена по состоянию на 1.01.2020 г – 12.950 руб.
• Энергия ПН-500, с выходной мощностью – 500 ВА/300 Вт. Многофункциональное устройство, автоматически контролирующее параметра входного напряжения. Принадлежит классу интерактивных ИБП, с высокой эффективностью работы с КПД – 98%. Очень быстро заряжается и гарантирует стандартную работоспособность газового котлоагрегата, в том числе и при мощных скачках напряжения, цена по состоянию на 1.01.2020 г – 8.100руб.

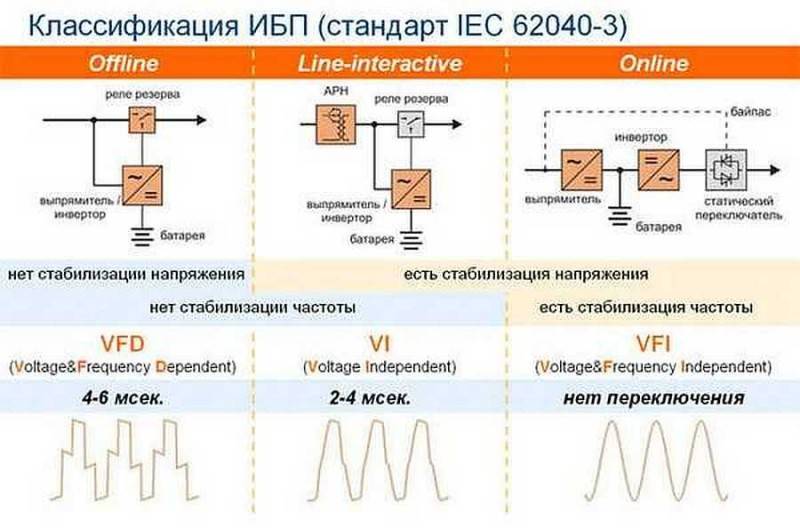

Виды ИБП

Всегда стремитесь покупать те инверторы, в которых изначально встроен стабилизатор напряжения.

По данному параметру ИБП можно разделить на 3 вида:

off line – какое напряжение в них подается, такое и выходит

Переменное 200В подали, такое же переменное 200В и получили на выходе. При отклонении параметров сети за минимальные или максимальные диапазоны, он просто включит инвертор и начнет забирать энергию с аккумулятора.

Некоторые удивляются, почему их АКБ так быстро разряжаются. Хотя никаких отключений вроде бы и не было. Просто проверьте входное напряжение и все станет ясным.

on-line – в них переменное напряжение сначала преобразуется в постоянное, исправляется, а затем опять выдается переменное

То есть, все плохие параметры сети (синусоида, перепады напряжения, частота) выравниваются и сглаживаются до номинальных значений.

линейно-интерактивные – в них не преобразуется частота, а есть только встроенный стабилизатор

Самые лучшие и совершенные модели на сегодняшний день это онлайн.

Их обязательно нужно устанавливать в том случае, если у вас возможно временное или длительное питание от генератора.

Там зачастую наблюдаются проблемы с частотой отличной от 50Гц.

Выбираем ИБП

Итак, подводим итоги. Выкладывать большие деньги за дорогие источники питания для газовых котлов отопления нет необходимости, если отключение электроэнергии случают редко и они непродолжительные. В этом случае рекомендуется приобретать и устанавливать ИБП оф-лайн или линейно-интерактивные. В большинстве случаев в загородных поселках так и поступают.

Но если электрический ток отключают часто, да к тому же надолго, то придется приобретать он-лайновский бесперебойник. Обойдется он дорого, но это гарантия работы котла и всей системы отопления. К тому же в такие минуты (или часы) обычно включается генератор, снабжающий электричеством загородный дом. А именно с этим ИБП для котла генераторы хорошо взаимодействуют.

Кол-во блоков: 14 | Общее кол-во символов: 19203
Количество использованных доноров: 7
Информация по каждому донору:

1. https://voltobzor.ru/stabilizatory/ibp-dlya-gazovogo-kotla: использовано 2 блоков из 4, кол-во символов 4368 (23%)
2. https://stroychik.ru/otoplenie/ibp-dlya-gazovogo-kotla: использовано 3 блоков из 6, кол-во символов 5612 (29%)
3. http://GeneratorVolt.ru/ehlektrogenerator/vybiraem-luchshijj-ibp-dlya-gazovogo-kotla.html: использовано 1 блоков из 6, кол-во символов 1749 (9%)
4. https://teplo.guru/kotly/gazovye/ibp-dlya-gazovyh-kotlov.html: использовано 1 блоков из 6, кол-во символов 43 (0%)
5. https://sovet-ingenera.com/otoplenie/o-drugoe/ibp-dlya-gazovyx-kotlov.html: использовано 2 блоков из 8, кол-во символов 3070 (16%)
6. https://cdelayremont.ru/ibp-dlya-gazovyx-kotlov: использовано 2 блоков из 8, кол-во символов 2173 (11%)
7. http://OnlineElektrik.ru/eoborudovanie/blokpitaniya/kak-pravilno-vybrat-ibp-dlya-kotla.html: использовано 3 блоков из 6, кол-во символов 2188 (11%)

Как выбирать ИБП для газового котла

• аппараты типа off line;
• линейно-интерактивные ИБП;
• блоки непрерывного действия типа on line.

Принцип работы офлайн «бесперейбоника» простой – какое напряжение входит в блок, такое и выходит. Если сеть сильно падает, прибор использует энергию батареи. Онлайн-аппарат работает иначе: сначала входной ток выпрямляется, «загоняется» в строгие рамки – 220…230 В, 50 Гц, затем снова преобразуется в переменный и направляется потребителю. Линейно-интерактивный ИБП – это блок off line со встроенным стабилизатором.

ИБП, предназначенный для отопительного оборудования, должен выдавать правильный синусоидальный сигнал на выходе. Онлайн «бесперебойник» фирмы Luxeon соответствует этому требованию

Какой «бесперебойник» лучше выбрать для газового котла:

Для поддержания работы теплогенератора лучше всего подходят ИБП непрерывного действия (онлайн) с возможностью подключения внешних аккумуляторов. Приборы off line не годятся. Если мощность потребления не превышает 0.5 кВт, а продолжительность отключения – 1 час, подойдет линейно-интерактивный блок со встроенной батареей

Резервный источник должен давать на выходе чистую синусоиду, это важно для нормальной работы электродвигателей насосов. ИБП для бытовой техники или компьютеров не подойдут для котлов, поскольку выдают так называемую аппроксимированную синусоиду или квазисинусоиду

Чтобы не покупать отдельный стабилизатор, выбирайте аппарат, способный сгладить перепады напряжения в электросети. Существуют модели, выравнивающие напряжение в широком диапазоне – от 120 до 300 вольт, правда, такие ИБП стоят дороже обычных. При использовании генератора нужно стабилизировать не только напряжение, но и частоту тока. Здесь нужен «бесперебойник» типа онлайн с инвертором, другие использовать бессмысленно. Импортные настенные котлы нередко чувствительны к расположению фазы. Если вставить вилку в розетку неправильно, агрегат уходит в ошибку. Для такого отопителя присматривайте блок питания со сквозным «нулем».

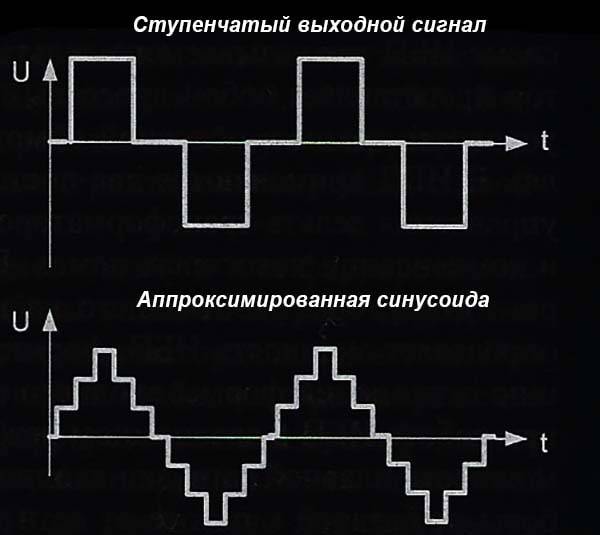

Ступенчатая и аппроксимированная форма выходного сигнала не подходит для отопительной техники

Разъяснение по поводу компьютерных ИБП. Аппроксимированная синусоида на выходе таких аппаратов хорошо воспринимается электроникой, а вот асинхронные двигатели насосов сильно греются, гудят и быстро выходят из строя. Вот почему необходим «бесперебойник» с правильной синусоидой.

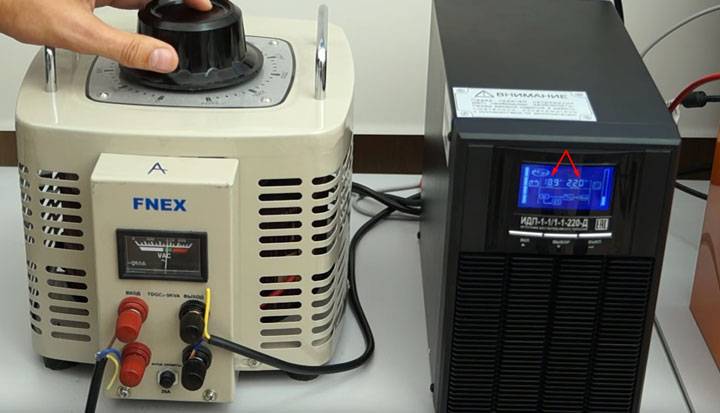

Новый блок резервного питания лучше сразу проверить. Подключите аппарат к газовому котлу согласно инструкции и попробуйте запустить агрегат в режим отопления. Если автоматический розжиг не сработает, блок нужно менять на другую модель.

Бытовой ИБП для твердотопливного котла выбирается аналогичным образом – определяется мощность электроустановок и контроллера, качество электроснабжения и длительность автономного режима. Дальше следуйте нашим советам или рекомендациям, озвученным на видео:

Watch this video on YouTube

От чего зависит мощность ИБП

Мощность ИБП зависит от величины подключаемой нагрузки: необходимо, чтобы её хватало на запуск котла и насосов, благодаря которым циркулирует вода в системе отопления.

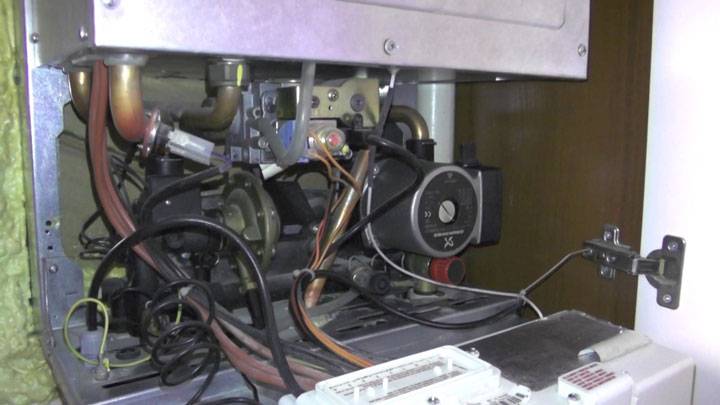

Обычно с газовым котлом используется циркуляционный насос. У обоих приборов в паспортах указываются потребляемые мощности в Вт или ВА. Казалось бы, нужно сложить эти мощности и подобрать подходящий ИБП. Однако этого недостаточно — причина в особенностях работы насосов.

Насосы работают на электродвигателях, а значит для запуска им нужен большой пусковой ток. Иначе говоря, в момент включения насосы потребляют мощность больше той, что в характеристиках.

Инверторный стабилизатор напряжения и ИБП

При выборе устройства защиты котла может возникнуть вопрос целесообразности приобретения прибора инверторного типа. Такие устройства обладают отличными рабочими характеристиками, но их стоимость чаще всего достаточно высока. На выбор должно влиять качество электроснабжения.

Если периодически и надолго пропадает электричество, то имеет смысл приобрести инвертор.

Его конструкция такова, что для многих моделей предусмотрена возможность подключения внешних аккумуляторов. Подобная сборка сможет выполнять функцию полноценного источника бесперебойного питания. Это означает, что при потере электроснабжения стабилизатор автоматически переключит подачу постоянного тока на инвертор с сетевого выпрямителя на аккумуляторную батарею.

При редких и кратковременных перебоях со светом тратиться на инвертор для котла отопления большого смысла нет. Даже в сильный мороз при отключении котла температура в доме будет сохраняться на приемлемом уровне в течение нескольких часов. Соответственно, защитить котел можно прибором и более дешевой конструкции. Стоимость стабилизирующих устройств для котельного оборудования намного превышает ценник на популярные ИБП для персональных компьютеров.

ИБП для компьютера нельзя использовать для котла

Имея привлекательную цену, компьютерные ИБП способны как стабилизировать напряжение, так и обеспечивать автономное электроснабжение.

Однако применять их для питания газовых котлов категорически недопустимо. По своей конструкции они являются импульсными, т. е. осциллограмма выходной линии у них будет не синусоидальной, как в сетях электроснабжения, а ступенчатой. Такое питание приемлемо для бытовой электроники. Но оно способно вывести из строя газовый котел, где требуется именно плавная синусоида, не перегружающая электродвигатель насоса и прочие узлы. Соответствие параметров выбранного стабилизатора можно убедиться, подключив через него имеющийся котел. Для проверки потребуется мультиметр, желательно цифровой.

Порядок проверки следующий:

• измеряется напряжение в электросети. (желательно, чтобы в этот момент в доме были выключены такие приборы, как чайник, стиральная машина, плитка и другие приборы большой мощности);
• через стабилизатор котел подключают к сети;
• включают отопление;
• измеряют выходное напряжение стабилизирующего прибора.

Грамотно подобранное устройство на выходе будет давать напряжение в допустимом для конкретного котла диапазоне значений.

Проверить работу стабилизатора при внештатной ситуации можно путем подключения в другую домашнюю розетку какого- либо мощного электроприбора (плитки, чайника, обогревателя и т. п.). При этом отслеживают выходное напряжение на стабилизаторе. Ни в момент включения мощных потребителей, ни в ходе их работы питание котла не должно выходить за границы допустимых величин.

Чистый синус и его влияние на котел

В первую очередь при выборе ИБП для котла обращайте внимание на форму выходного напряжения. Существует 2 типа выходного напряжения:

Существует 2 типа выходного напряжения:

чистый синус

квазисинус (меандровый сигнал)

При выборе всегда делайте акцент на модели с чистым синусом

Почему это важно?. Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала

Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию

Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала. Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию.

Электронике конечно неправильный синус не страшен. А вот насосы отопительного оборудования, типа RS или UPS начинают гудеть.

Двигатель в насосах асинхронный и этот псевдосинус дает много гармоник, которые значительно понижают КПД и вызывают нагрев и гудение.

Кроме того, в самом котле имеется свой встроенный циркуляционный насос, а иногда и не один, отсюда и такие жесткие требования.

Всегда обращайте внимание на способность ИБП выдерживать большие пусковые токи (двух-трехкратные). Кроме самого котла, есть же еще и другое оборудование которое нужно запитать, например погружной насос

Топ-4. CROWN MICRO CMU-1000X

Рейтинг (2021): 4.66

Компактный ИБП, оснащенный массой защитных функций. Здесь используется система интерактивного типа, но из-за быстрого перехода на автономные источники, донор практически не замечает изменений. В период бездействия прибор практически не тратит электричество, и считается одним из самых экономичных. На борту есть собственный стабилизатор, защищающий сеть от резких перепадов. Он может выравнивать ток при падении до 110 ватт и при повышении до 280. Этот диапазон означает, что переход в автономный режим будет осуществляться только при действительно крайних ситуация, а не при малейшем скачке, как это часто бывает у других ИБП.

Характеристики: 4 700 руб.США (производится в Китае)Принцип работы: интерактивный

Критерии выбора

Определяющими параметрами при выборе являются:

• Суммарная потребляемая мощность оборудования, которое вы собираетесь защищать от перепадов напряжения;
• Длительность автономной работы оборудования.

Мощность

Мощность оборудования указывается в паспорте или инструкциях, здесь главное – определиться, что, собственно, вы собираетесь защищать. Кроме газового котла через ИБП можно подключить циркуляционные насосы, сигнализацию и прочие установки, обеспечивающие жизнедеятельность вашего жилища.

Смотрим видео, критерии выбора прибора:

Но в таком случае надо учитывать, что в момент запуска мотора потребление тока возрастает в несколько раз. Кратковременный перегруз большинство моделей ИБП для газовых котлов переносят нормально, однако не мешает подстраховаться и взять модель с 30%-ным запасом по мощности.

Время автономной работы

Временной период, в течение которого бесперебойник обеспечит автономное питание электрооборудования, зависит только от емкости аккумулятора. Обычно производитель указывает время автономии в технической документации. Но на практике данный показатель несколько отличается от заявленного из-за коэффициента глубины разряда и КПД преобразователя. Емкость аккумулятора, необходимую для конкретного случая, можно подсчитать по формуле:

Проделав несложный расчет, вы убедитесь, подходит для вашей цели данная модель ИБП или нет.

Место установки

Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.

По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.

Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.

Виды бесперебойников

Сегодня торговая сеть предлагает ИБП трех видов:

• off-line (он-лайн) ;
• on-line (оф-лайн);
• Line-Interactive (лайн-интерактив ли линейно-интерактивные).

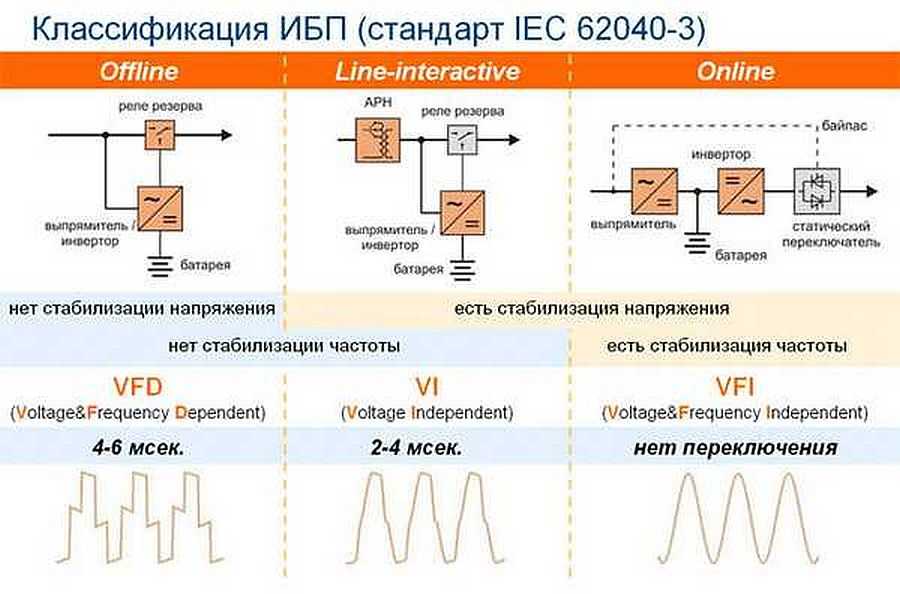

Типы ИБП для газовых котлов и блок-схемы их подключения

Ofline ИБП (резервного типа)

Это самые простые и дешевые источники бесперебойного питания. Off-line с английского можно перевести я как «не в линии», что отображает принцип работы данного устройства. В бесперебойнике данного типа выставляется верхний и нижний предел напряжения, при котором котел работает нормально. Пока параметры сети находятся в этих рамках, питание подается напрямую — с линии.

Если напряжение становится больше или меньше, срабатывает реле переключения, питание подается через ИБП от аккумуляторов. Когда параметры сети возвращаются к норме, снова срабатывает реле, отключая источник бесперебойного питания. Для газового котла подобная защита, конечно, лучше чем ничего, но при включении/отключении в сети наблюдаются существенные скачки напряжения. Так что стабилизация в данном случае не полная — нет больших провалов или пиков, но напряжение питание далеко не идеально. Второй недостаток бесперебойников офлайн типа — они не могут исправлять форму синусоиды.

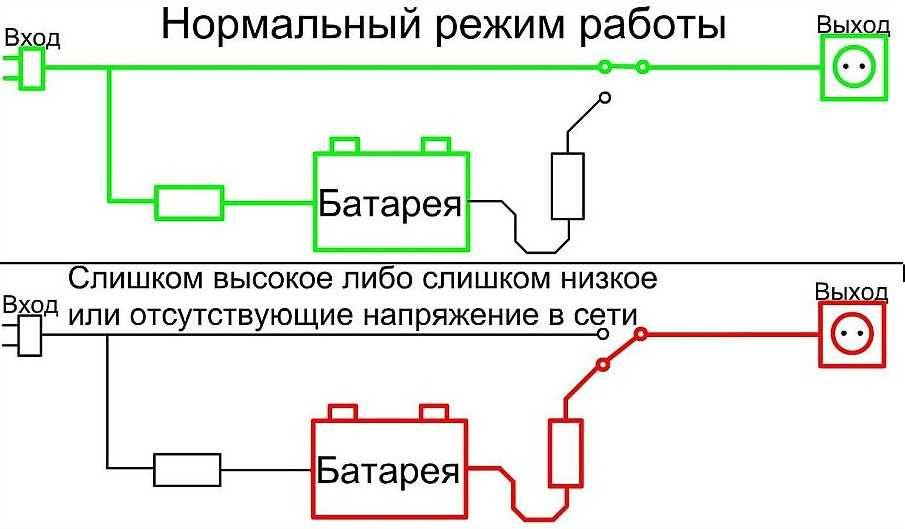

Схема работы оффлайн ИБП (UPS)

Потому оф-лайн источники бесперебойного питания для газовых котлов стоит использовать только в том случае, если у вас уже установлен стабилизатор на ломе или квартире. Он выдает идеальное напряжение, а ИБП в данной схеме просто при отсутствии напряжения подключает аккумуляторы. Эта схема является дорогой, но создает нормальные условия для работы оборудования, требовательного к качеству электропитания.

On-line ИБП (постоянного типа)

Данный тип называют еще блоками бесперебойного питания с двойным преобразованием. Все из-за принципа работы:

• Поступающее на вход переменное напряжение преобразуется в постоянное и используется для заряда подключенных к устройству аккумуляторных батарей.
• Постоянное напряжение преобразуется в переменное с синусоидой идеальной формы.

Получается электропитание преобразуется дважды. Этим гарантируется стабилизация напряжения и идеальная форма синусоиды.

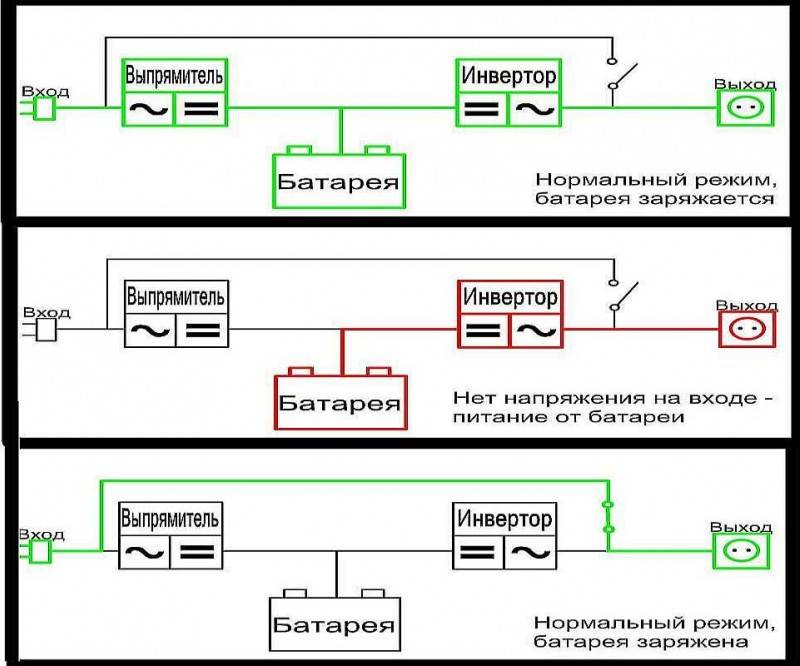

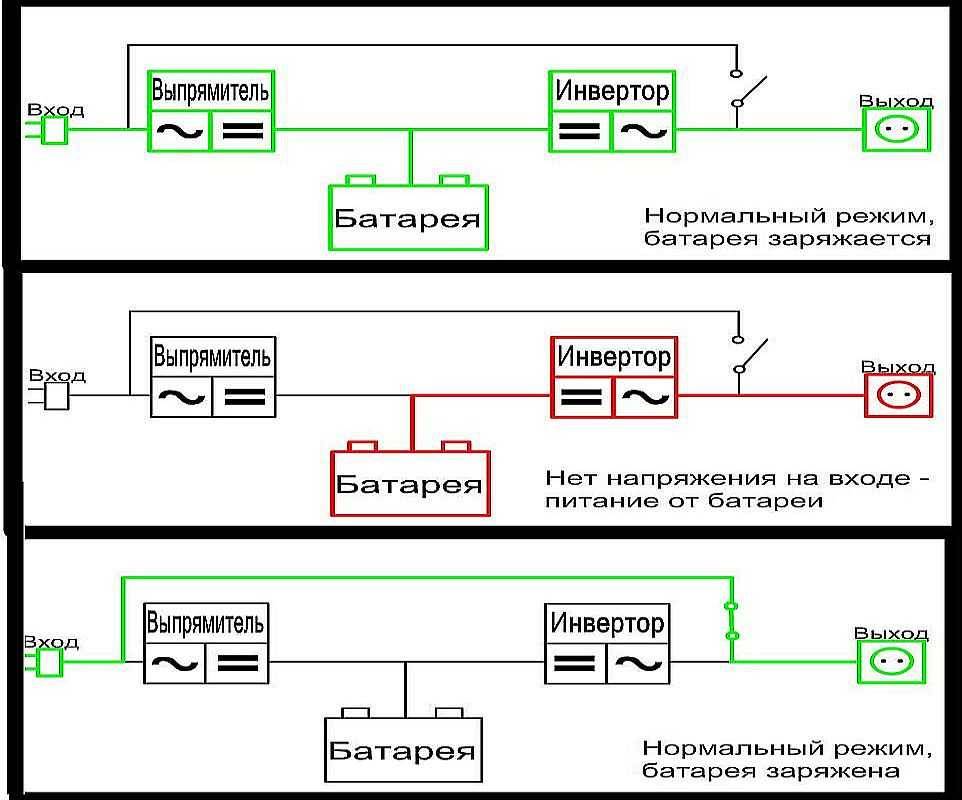

Схема работы онлайн бесперебойника

Он-лайн бесперебойники подключаются в разрыв цепи питания. Пока напряжение нормальное, преобразуется линейное питание, при пониженном напряжении его недостаток восполняется за счет заряда батарей, при отсутствии электропитание подается от АКБ.

Недостаток данного оборудования — высокая цена и быстрой разряд аккумуляторов, который обусловлен тем, что он расходуется на выпрямление скачков. Тем не менее, если вам нужен лучший источник бесперебойного питания для газового котла — покупайте оборудование онлайн типа.

Line-Interactive (линейно-интерактивные)

Свойства и характеристики бесперебойников этого типа не так хороши как у онлайн моделей, но и не настолько плохи, как у агрегатов оффлайн. Имеются все те же аккумуляторные батареи и переключатель, который при понижении напряжения подключает ИБП. Но для стабилизации напряжения имеется специальный блок — автоматический регулятор напряжения (АРН на рисунке выше).

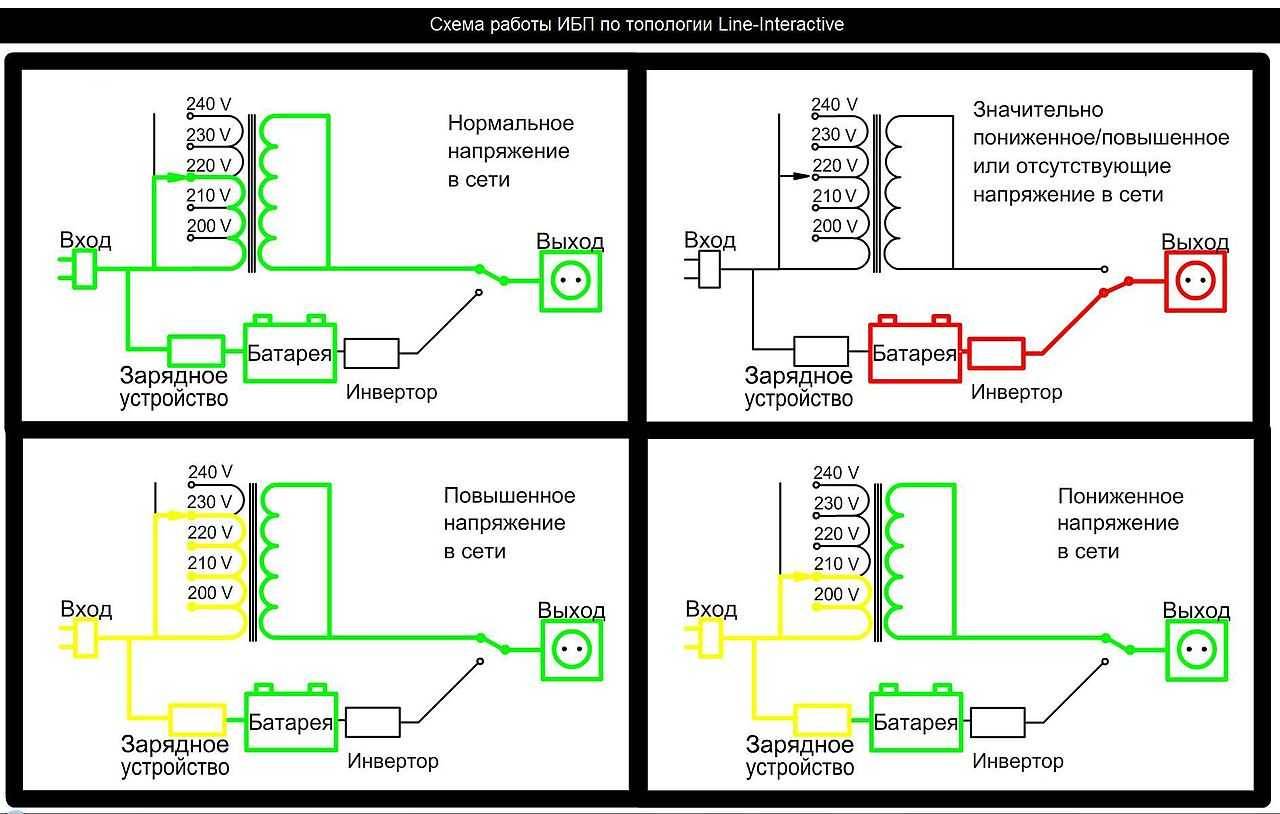

Как работает интерактивный источник бесперебойного питания

Недостаток линейно-интерактивных источников бесперебойного питания для газового котла — немоментальное переключение при изменении напряжения. Но оно намного меньше чем в аппаратах оффлайн, зато напряжение поддерживается постоянным (в определенных пределах). Это оборудование — оптимальный выбор, так как при относительно небольшой цене гарантирует неплохие результаты.

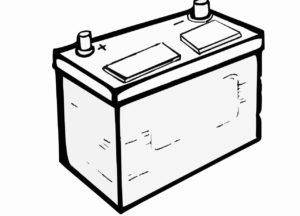

Типы аккумуляторных батарей

Для резервного питания используются батареи свинцово-кислотного типа. Они больше весят, зато стоят не так дорого, как литиевые. При этом срок эксплуатации таких батарей может достигать 12 лет. В свою очередь литиево-ионные отличаются повышенной удельной емкостью и небольшой скорость подзарядки. Их можно хранить только в заряженном состоянии в комнате, где не наблюдаются перепады температур.

АКБ различают по электролиту, который используется:

1. AGM. Аккумуляторы такого типа герметичны и характеризуются пониженным электросопротивлением. Они работают дольше гелевых, более надежны, стойки к вибрациям, могут устанавливаться в любых положениях и дешево стоят.
2. GEL. Гелевый электролит не токсичен и не требует специализированного обслуживания. Аккумуляторы с GEL электролитом мощные, надежные и емкие.
