Грязевики для систем отопления - назначение и основные типы фильтров

Для чего нужен грязевик

Из-за того, что в теплоносителе существуют посторонние фракции, происходит их накопление в местах соединения труб. Поэтому диаметр труб внутри уменьшается. Такие фракции пагубно влияют на полости элементов отопительного контура. Они могут забить полости теплообменника, циркуляционного насоса и других элементов.

Из-за таких факторов значительно снижается коэффициент полезного действия отопительного котла. А еще возрастает риск поломок и отказов системы. Теплоноситель начинает нагреваться дольше, а расход топлива увеличивается. Так как для быстрого прогрева помещения необходимо увеличивать мощность отопительного котла.

Именно из-за таких факторов нужно использовать грязевики. Ведь они ловят стойкие механические частицы, такие как окалина или ржавчина. А они несут немалый вред арматуре в трубопроводе и отопительному оборудованию.

Техническое обслуживание грязевых фильтров

Техническое обслуживание осуществляют для каждого вида фильтров. Приборы нуждаются в регулярном очищении. Когда идет отопительный сезон, грязевики проверяются раз в месяц. В весенне-летний период такая манипуляция не проводится. Исключение — магнитный фильтр, который не загрязняется в течение нескольких лет, поэтому не нуждается в регулярном очищении.

Алгоритм очистки прибора:

перекройте краны, установленные рядом с устройством, чтобы избежать протечки воды;
поставьте под прибор емкость для слива остатка жидкости;
снимите заглушку грязевика;
сетку тщательно промойте;
зафиксируйте элемент на место;
верните заглушку в прежнее положение;
откройте краны.

Установка фильтров и их регулярная очистка продлевают срок службы отопительной системы.

Виды

Классифицировать грязевики для отопительных систем можно по нескольким признакам.

Тип отделения частиц

По типу отделения частиц изделия делятся на три разновидности.

Отстойники

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.

Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.

Сетчатые

Грязевики такого типа являются самыми распространенными изделиями на рынке.

Его составными элементами являются следующие:

крышка;
игольчатый клапан;
актуатор;
поплавок;

сетка-сепаратор воздуха;
осадочная камера;
сетка шлама;
место накопления мусора;
кран слива грязи.

По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.

За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

Магнитные

Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.

Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.

По виду обслуживания

В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:

Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
Промывные. Стакан требует ручной очистки.

По типу монтажа

В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.

Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.

Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.

Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.

Латунные сетчатые «косые» фильтры

У грязевиков такого типа сетчатое очищение. Они подсоединяются к трубопроводу с помощью муфты (размер от ½ до 2 дюймов), отличаются простотой и удобством конструкции. Их можно устанавливать на автоматические отопительные системы. Давление варьируется от 16 до 20 бар при разном диаметре. Размер ячеек — 500 или 800 мкм.

При монтаже необходимо учитывать положение скошенной части — она должна быть направлена в сторону водостока. Сначала устанавливается отсечной кран, затем — грязевик. Если устройство монтируется на горизонтальной трубе, скошенный цилиндр будет находиться внизу, в противном случае он будет быстро засоряться. На вертикальных участках трубы грязевик устанавливается косым элементом вниз.

Основные типы фильтров и их устройство

Сегодня разработаны несколько конструкций фильтров грязевиков для системы отопления. Принцип работы у всех схожий – фильтрация жидкого теплоносителя, извлечение твердых нерастворимых вкраплений и аккумуляция их в фильтрующем элементе или отстойнике. В зависимости от типа системы есть фильтры грязевики для промышленных систем, а есть такие, которые применяются на индивидуальных установках отопления, например, в квартирах, или в частных домах.

Классификация по способу монтажа и очистки

Грязевики для систем отопления чаще всего классифицируются по способу монтажа в системе:

На резьбовом соединении;
Устанавливаемые при помощи фланцев;
Устройства, для установки которых необходимы сварные работы;

Новые устройства для пластиковых труб отопления устанавливаются путем пайки, поэтому условно их можно отнести к сварным, хотя уже сегодня их можно называть отдельным видом классификации.

Классификация по степени очистки делит фильтра на фильтры грубой очистки и на фильтры тонкой очистки. Первые, способны улавливать только крупные частицы, а вот фильтры тонкой очистки способны отсеивать частицы в несколько микрон.

Классификация по способу обслуживания

Существует также классификация по способу обслуживания, проще говоря, потому как очищается содержимое фильтрующих элементов:

Самопромывные;
Промывные;
Непромывные;

Первые очищаются путем промывки сетки при открытии клапана на корпусе фильтра. Все содержимое просто через клапан выводится наружу. В промывных фильтрах после снятия крышки или колбы изымается фильтрующий элемент и очищается сначала щеткой а после промывается струей воды. Непромывные требуют полного демонтажа из системы и обслуживания в мастерских или заменой новым грязевиком.

Для конкретной системы отопления важно также как производится очистка теплоносителя. Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле

Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра.

Сетчатые фильтры устанавливаются как на небольших установках, так и на промышленных теплоцентралях. Преимущество этого вида приборов заключается в надежности и простоте конструкции.

Кроме обычного сетчатого фильтра последнее время стали использоваться и сетчатые фильтра с самопромывкой и с дополнительной функцией воздухоотводчика. В корпусе кроме фильтра грубой очистки устанавливается фильтр-сепаратор из мелкоячеистой сети, которая обеспечивает отделение частичек газа и удаляет их в воздухоотводчик. Эффективность работы этого типа устройства во многом зависит от давления в магистрали – чем выше давление, тем эффективнее процесс очистки и дегазации теплоносителя.

Магнитные фильтры по конструкции схожи с сетчатыми, с той лишь разницей, что вокруг сетки в корпусе установлены магниты, которые притягивают металлические частицы и ржавчину.

Еще один тип устройств, обеспечивает очистку теплоносителя, используя силу гравитации. Корпус фильтра представляет собой емкость большого диаметра, в которой на разной высоте установлены патрубки для ввода и вывода теплоносителя. Попадая в фильтр-отстойник большого диаметра, жидкость меняет направление движения, из-за чего образуются многочисленные потоки и завихрения. Тяжелые частицы при этом отрываются и оседают на дно фильтра. Такие установки чаще всего используются на промышленных котельных и теплоцентралях.

Плюсы и минусы фильтрующих элементов

Преимущества грязевиков состоят в предотвращении засорения основных узлов отопительной системы (подающего насоса и котла). Наличие фильтров исключает обязательную замену теплоносителя на чистый, а также необходимость промывки отопительной системы. Своевременный монтаж грязевика обеспечивает качественную отдачу тепла, увеличение периода работы системы в несколько раз. Основные достоинства грязевика состоят в следующем:

Значительная экономия топливных ресурсов.
Защита конвективных элементов котлов.

Уменьшение объема расходуемых реагентов для очистки воды.

Недостаток механического принципа водоочистки проявляется в быстром засорении сетчатого фильтра при высокой степени загрязнения рабочей жидкости. Для решения проблемы применяется комбинированный способ фильтрации, т.е. вначале используется магнитный принцип для удаления тяжелых частиц, а затем – механический – для устранения взвешенных. Сетчатый фильтр следует извлекать из грязевика для очищения. Промывать элемент можно за счет обратного напора жидкости.

Для чего необходима установка грязевиков в систему отопления?

Необходимость установить грязевик в системе отопления обычно не вызывает вопросов при ремонте системы, которая работает не один год. Здесь наглядно видно, что в процессе эксплуатации металлические трубы постепенно забиваются ржавчиной, а батареи приходится промывать под большим напором воды с применением химических средств очистки.

В новых системах, с полипропиленовыми трубами и современным котлом, казалось бы, необходимость в таком устройстве отсутствует. Но это только на первый взгляд. В реальности грязевик для системы отопления необходим даже в самых новых системах.

Причин установить такой фильтр несколько:

В процессе работы системы теплоноситель постепенно изменяет свои химические свойства, а это значит, что внутри системы происходят химические реакции, в результате которых образуются нерастворимые вещества способные оседать внутри труб и батарей;
Мельчайшие частицы в жидкости, особенно если они содержат частицы металлов способные притягиваться друг к другу и оседать на других металлических предметах, например, на лопастях насоса, тем самым постепенно увеличивая нагрузку на двигатель перекачивающий теплоноситель;
Шлам и мусор может попадать в систему при заливке теплоносителя, например, из водопроводной воды, после чего оседать на внутренних стенках труб сужая просвет для циркуляции теплоносителя;
В процессе эксплуатации системы металлические батареи и чугунные радиаторы постепенно подвергаются коррозии, из-за чего в потоке теплоносителя постепенно обнаруживаются частички ржавчины.

Так что единственным правильным решением здесь будет установка грязевика, чтобы периодически удалять скопившийся мусор из системы.

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.

Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

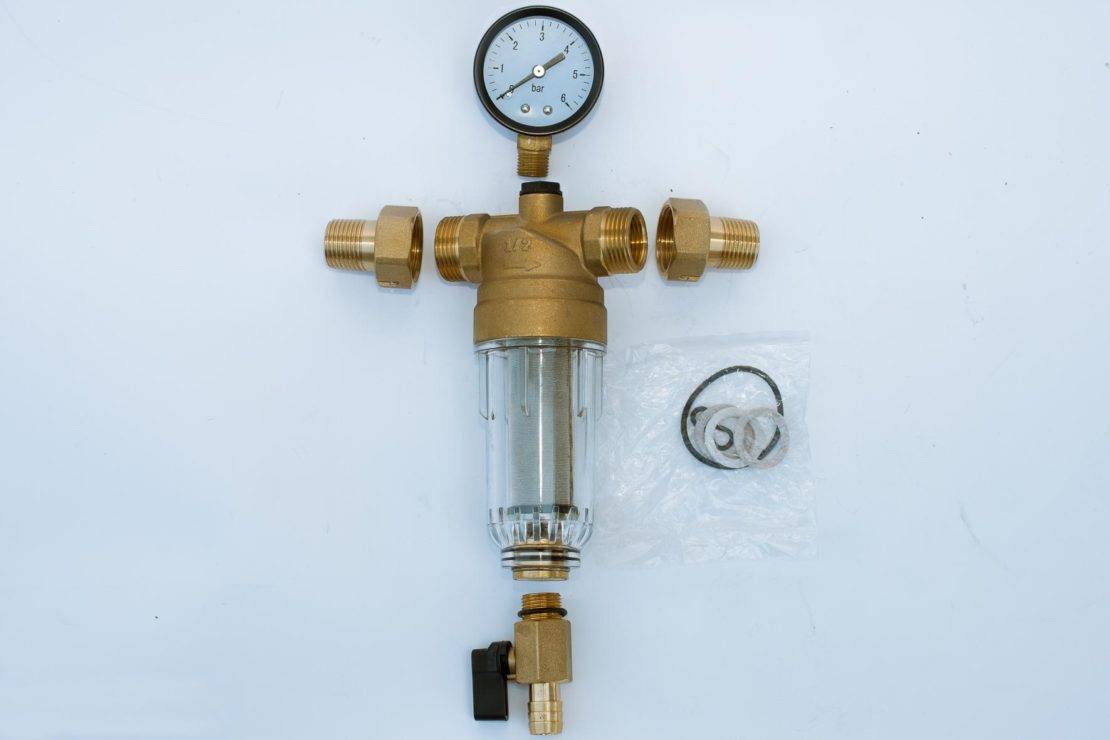

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
в городских квартирах пригодится регулятор-ограничитель напора;
подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
Необходимо самостоятельно контролировать и пополнять засыпку.
Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

Назначение, плюсы и минусы грязевого фильтра

Фильтр-грязевик для воды предназначен для очищения и фильтрации теплоносителя. Если в качестве теплового носителя используется неочищенная вода, то в ее составе есть различные примеси и соли, которые способствуют коррозии металлических элементов тепловой сети. Также соли оседают в виде налета на внутренних стенках трубопроводов, вызывая уменьшение просвета труб и препятствуя нормальной циркуляции теплоносителя.

Чтобы очистить теплоноситель от различного мусора и частиц, устанавливаются грязевики, в которых мелкие примеси оседают, а потом удаляются без демонтажа и разгерметизации системы.

Основные преимущества использования грязевиков:

Фильтры защищают контуры от зарастания грязью и отложениями. Благодаря этому повышается срок службы трубопроводов, отопительных приборов и нагревательного оборудования.
Вследствие очищения теплоносителя его не нужно часто менять и использовать различные дорогостоящие присадки.
Если контур, по которому циркулирует жесткая вода, имеет множество поворотов, то установка нескольких фильтров полностью решает проблему засорения трубопроводов.
Дополнительное преимущество – сохранение КПД отопительной системы благодаря отсутствию отложений и мусора. Экономичность «чистой» системы доходит до 40%. Сюда входит экономия на электричестве, ведь насосу проще перекачивать теплоноситель, и сокращение затрат на топливо для котла.
Простота очищения контура и снижение вероятности протечек из-за коррозии также являются важными достоинствами установки фильтров. Вся конструкция и приборы прослужат намного дольше, уменьшатся расходы на обслуживание сетей.

Недостатки использования грязевиков заключаются только в дополнительных расходах на их покупку, но эти незначительные затраты с лихвой окупаются многочисленными преимуществами. Для выбора подходящего фильтра нужно разбираться в их разновидностях.

Разновидности фильтров для системы отопления

Самой обширной классификацией является выделение двух категорий:

Фильтры грубой очистки, грязевики, используют сетку для сбора твердых включений, диаметр которых превышает 300 мкм.

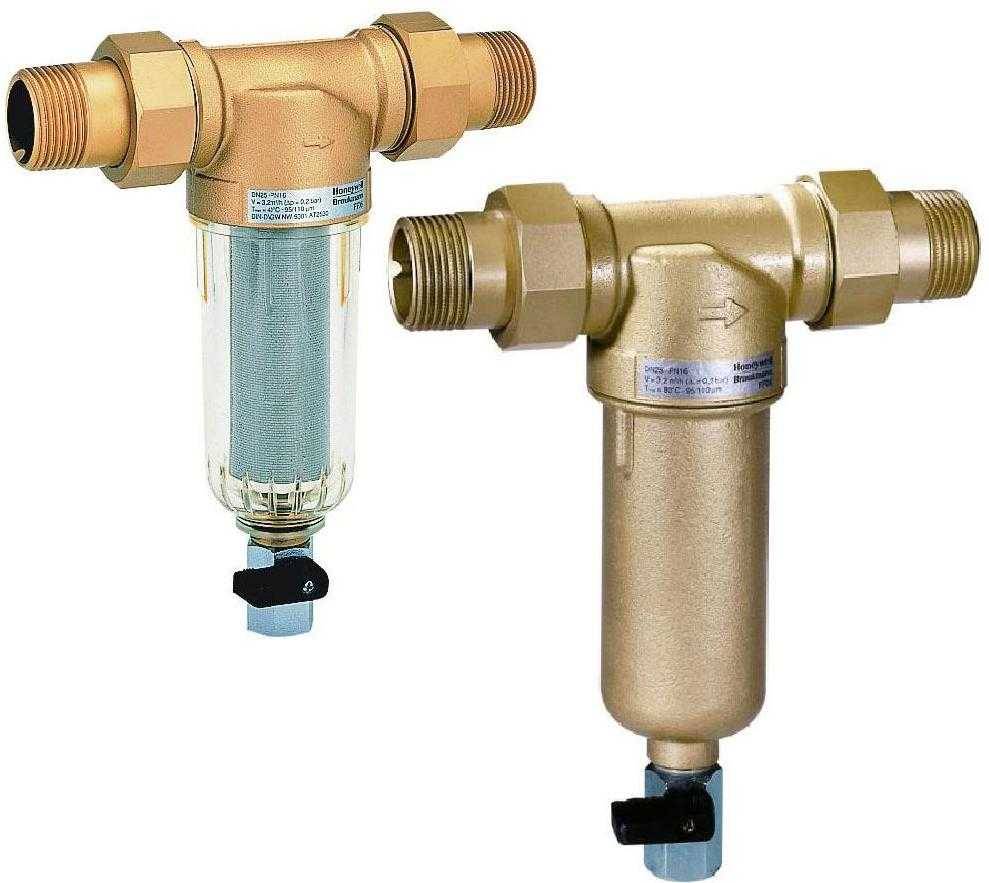

Модели тонкой очистки способны задерживать взвеси в пределах 5-300 мкм.

На фото фильтр тонкой очистки для системы отопления

Вторые очень редко применяются в отопительных коммуникациях, они более соответствуют пищевым и бытовым нуждам. Поэтому целесообразно рассмотрение 4 видов грязевиков, распространенных в частном секторе.

Латунные сетчатые косые устройства

Они оптимальны для локальных схем обогрева, обладают простой конструкцией. Изделия оснащаются резьбовыми муфтовыми соединениями, представленными в вариативном размерном ряду, что расширяет возможности их использования.

Монолитный литой корпус из латуни состоит из объединения двух цилиндров – горизонтального и расположенного под наклоном к нему. Оба конца оснащены резьбовыми монтажными муфтами. На конце косого цилиндра присутствует латунная шестигранная пробка, уплотненная тефлоновой прокладкой. В зоне наклона располагается стальная сетка. Перед такой модификацией внедряется отсечной кран, облегчающий профилактические работы и промывку.

Для прочистки необходимо перекрыть подачу теплоносителя, подставить емкость для сбора жидкости и грязи, выкрутить пробку с помощью гаечного ключа и вынуть сетку. Последнюю обрабатывают полимерной щеткой под сильным напором воды.

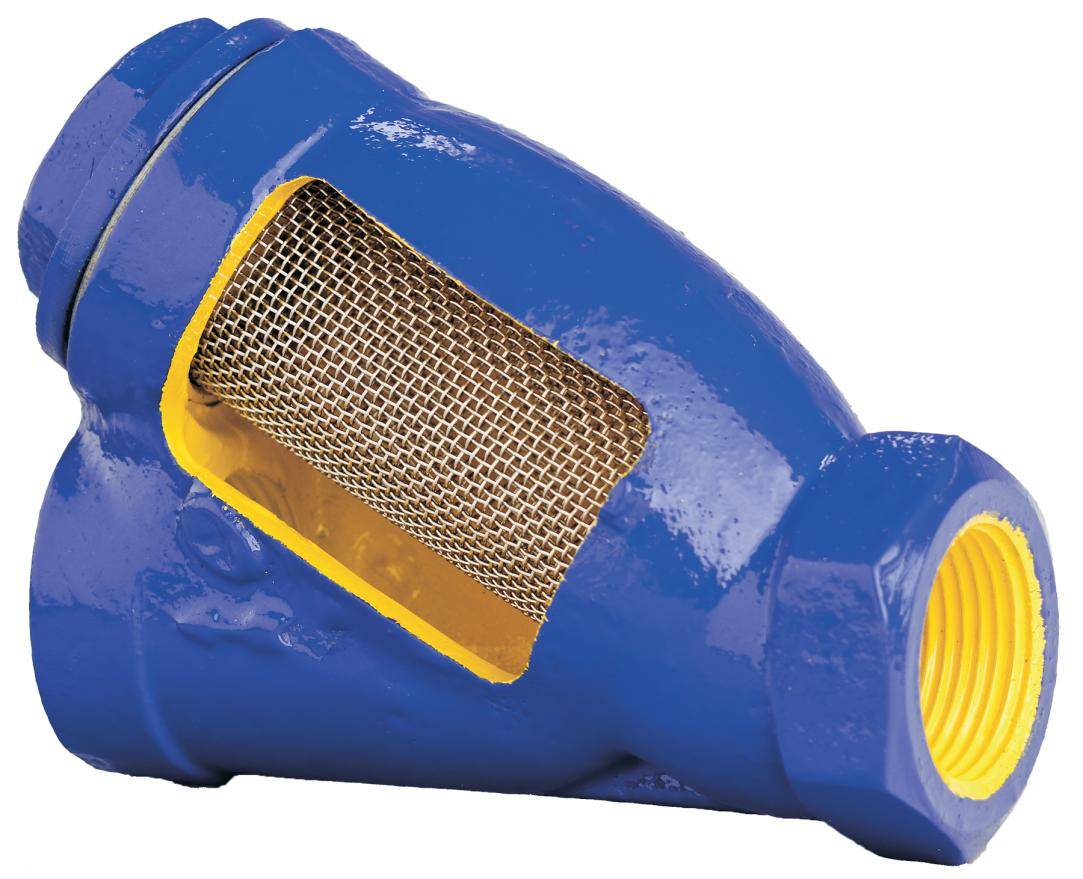

Чугунные косые магнитные модели

Их устройство аналогично предыдущей вариации, отличия заключаются в материале – пробка и корпус выполнены из чугуна. Фильтрующая сетка такая же стальная, ее применяют с паронитовой прокладкой.

На фото фильтр сетчатый магнитный чугунный ФМФч Ду 50

Блок фильтрации дополнен стойкой, на которой установлены дискообразные магниты с соблюдением заданного интервала, они не подвержены воздействию коррозии. Благодаря этому жесткому включению обеспечивается двусторонняя фильтрация: в сетке остаются механические примеси, окалина и металлические частицы улавливаются магнитным блоком. Обеспечивается высокое качество обработки теплоносителя.

Порядок монтажа и обслуживания полностью соответствует латунным вариациям с одним дополнением – магнитные диски также нуждаются в промывке.

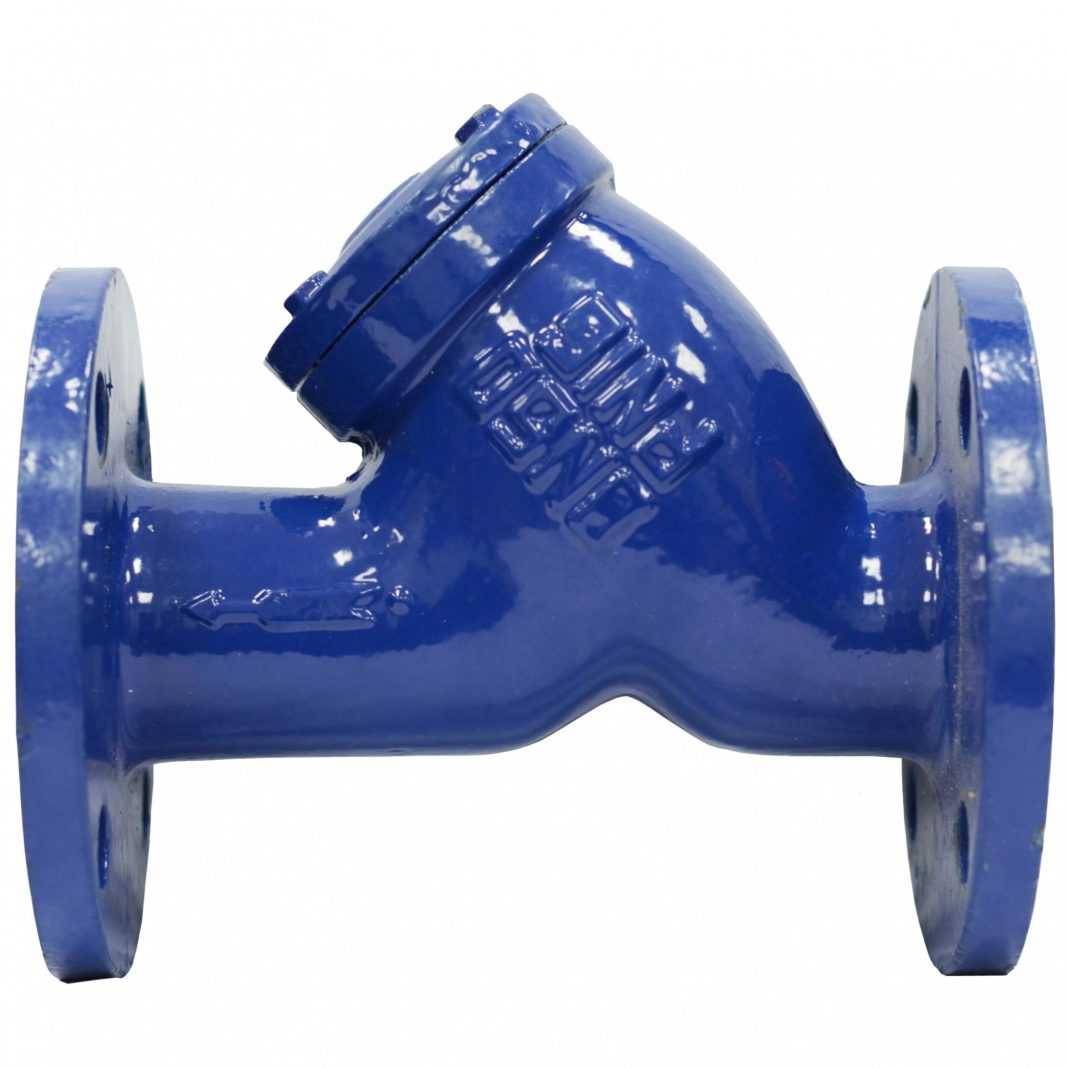

Фланцевые магнитные фильтры для системы отопления

Модификация во многом схожа с предыдущим вариантом, но она крупнее по размерам и предназначена для обслуживания трубопроводов большего диаметра. Резьбовая пробка в данном случае заменена фланцевой заглушкой, иногда здесь предусмотрено закупоренное сливное отверстие, позволяющее сливать жидкость с грязью, не разбирая всю заглушку.

При выборе и установке подобных изделий необходимо принимать во внимание монтажные и эксплуатационные показатели длины и высоты, а также предусмотреть место для выемки заглушки, извлечения магнитного блока, сетки

Абонентские грязеуловители

Могут иметь горизонтальное или вертикальное исполнение, последние более распространены. Устройства обладают впечатляющим эксплуатационным ресурсом, радуют легкостью использования. Благодаря большому внутреннему объему значительно сокращается регулярность профилактического обслуживания.

Корпус цилиндрической формы выполняется из стальной трубы. С обеих сторон присутствуют патрубки с фланцем. Проходящий теплоноситель подвергается двум ступеням очистки: мелкие взвеси задерживаются сеткой, до этого крупные частицы осаждаются под действием центробежных и гравитационных сил. Надежная и простая конструкция, доступная стоимость способствуют широкому распространению абонентских фильтров в автономных системах отопления.

На профильном рынке присутствуют самопромывные грязевики, дополненные воздухоотводчиком, – в них отделяются и выводятся растворенные газы.

Преимущества использования фильтра для отопления

Среди достоинств, которые несет в себе установка очистительных элементов для отопления, стоит выделить следующие:

фильтр обеспечивает качественную защиту от любого рода загрязнений;
слив воды в системе и заполнение контура новым теплоносителем не требуется выполнять часто;
монтаж грязевика однозначно позволяет сэкономить финансовые затраты;
система, оснащенная подобным фильтром, проработает долго и надежно.

Таким образом, список достоинств очистительного элемента лишь подтверждает тот факт, что его установка – это гарантия стабильной работы всей системы отопления и отсутствия необходимости проведения каких бы то ни было ремонтных работ.

Виды фильтров

Выделяют несколько разновидностей фильтрующих устройств в зависимости от способа установки грязевика на системе отопления.

Виды:

Муфтовые агрегаты применяют в контурах малого и среднего сечения. Они имеют муфту с резьбой, которая облегчает их установку.
Фланцевые устройства подходят для трубопроводов большого и среднего диаметра. В процессе установки используют болтовую обтяжку, уплотнительное кольцо и ответные фланцы на трубопроводе. Преимущество фланцевого фильтра в простоте его очищения, ведь его снимают без демонтажа труб.
Глухие приспособления приваривают к трубопроводу. У них есть два патрубка с припусками для сварного шва.

При выборе фильтрующего устройства нужно заранее знать, как почистить грязевик в системе отопления.

По принципу обслуживания бывает три вида фильтров:

Самопромывные со специальным краном. Для удаления шлаков потоком воды достаточно открыть вентиль.
Промывные с заглушкой и пробкой. Для промывки устройства нужно снять два приспособления.
Непромывные фильтры полностью демонтируют для очищения. Именно поэтому они не пользуются популярностью.

В зависимости от принципов очищения грязевики бывают тонкой и грубой фильтрации. Фильтры грубой очистки имеют сетку с размером ячеек не более 0,3 мм. Они удерживают только крупные плотные загрязнители. Приспособления тонкой очистки с ячейками в пределах 5-300 мкм предназначены для очищения воды в системе водоснабжения. Они не подходят для отопительных сетей из-за быстрого засорения.

Латунные

Сетчатые агрегаты с муфтой на резьбе устанавливают в автономных отопительных системах. Их размеры находятся в пределах 0,5-2 дюймов. Габариты ячеек составляют 500-800 мкм. Фильтры рассчитаны на давление в районе 16-20 бар и опрессовочное давление не выше 24 бар.

Чугунные

Конструктивно чугунные грязевики похожи на латунные модели. Отличие заключается в наличии магнитной стойки. Агрегат имеет чугунные пробки и корпус, а также сетку из нержавеющей стали. Фильтры из чугуна улавливают механические частицы и окалины.

Фланцевые магнитные

В данном приборе стоит фланцевая заглушка, а не пробка. Магнитный фильтр для отопления имеет сетку для задержки механических частиц, а также магнит для очищения теплоносителя от окалин. Габариты устройства могут отличаться, поэтому при его выборе нужно учитывать параметры сети.

Абонентские грязевики

Данная модель не только улавливает загрязнители, но и служит отстойником. Абонентские грязевики устанавливают вертикально и горизонтально. Поскольку они довольно большие по объему, их очищают редко. Эти приспособления крепят в любой точке сети на магистрали разного сечения.

Самоочистные грязевики

Самоочистные устройства помещены в корпус из металла и имеют муфтовое соединение. В них установлен стакан из пластика или стали для сбора шлаков. Также есть кран для промывки. Благодаря наружной сетке из теплоносителя удаляются пузырьки воздуха. Сетка внутри предназначена для очистки от механических загрязнителей.

В верхней части есть блок для сбора отфильтрованных пузырьков. Он укомплектован автоматическим воздухоотводчиком. Для очистки фильтра открывают кран в нижней части и ждут, пока шлаки выйдут вместе с потоком воды.

Виды устройств

По степени очистки грязевики классифицируют на несколько видов.

Грубой очистки. Что такое фильтр-отстойник?

Устройство грубого очищения представляет собой угловой сетчатый фильтр с сеткой до 300 мкм-микрон. Прибор также оснащен отводом, в котором скапливается грязь. Такое изделие предназначено для очищения теплоносителя от фракций большого и мелкого размера.

Конструкция

В зависимости от конструкции выделяют несколько видов грязевиков грубого очищения:

По способу соединения устройства с трубой. Различают фланцевый, приварочный и резьбовой прибор.
По расположению на конструкции. Это горизонтальное и вертикальное устройство.

Грязевик изготавливают из латуни, стали и пластика. Повышенную температуру выдержит первый вариант. Прибор из стали быстро изнашивается. Изделие из пластика выносит только относительно низкий температурный режим до +90 градусов по Цельсию.

Один из видов грязевика грубой очистки — фильтр-отстойник. Это усовершенствованная конструкция, оснащенная колбой. Она находится внизу устройства. Когда на сетке скапливается большое количество грязи, то под силой тяжести она опускается вниз. Благодаря этому такой мусор скапливается в колбе, а не попадает в радиаторы.

Фото 1. Фильтр-отстойник грубой очистки для систем отопления. Загрязнения из труб попадают в специальную колбу.

Конструкцию также совершенствуют сепаратором. В нем скапливается воздух, который попадает внутрь контура. Когда его уровень достигает предела, сверху прибора открывается клапан. После этого воздух покидает систему, что препятствует образованию воздушных пробок.

Принцип действия

Внутри фильтра находится сетка. Этот элемент перекрывает входное отверстие, по которому движется теплоноситель. Во время прохождения жидкости через грязевик отсекаются фракции средних и крупных размеров. После этого они перемещаются к отводу. Благодаря этому к радиаторам поступает относительно чистый теплоноситель.

Преимущества

Достоинствами обладают усовершенствованные конструкции:

Благодаря колбе нет необходимости снимать прибор, чтобы оценить степень его наполненности. Оценка осуществляется визуально.
Снизу устройства зафиксирован кран. Через него сливают грязную воду.
Фильтр выводит воздух из системы, что препятствует возникновению ржавчины. Это продлевает срок службы контура.

Место и особенности установки

Место установки устройства зависит от того, для какой системы отопления он используется. Для автономных контуров он монтируется в точках разветвления, на обратке перед соединением с котлом и на байпасах.

Нормальное функционирование устройства гарантирует правильный монтаж. Перед установкой любого прибора контур очищается от загрязнений и ржавчины.

На грязевике есть специальные обозначения, которые указывают движение жидкости по трубам.

Изделие устанавливают только в соответствии с этим указателем.

Если механизм зафиксировать неправильно, то внутри конструкции возникнет гидравлическое сопротивление.

Внимание! Грязевик обеспечивает циркулярному насосу защиту от проникновения мусора к лопастям. Если отказаться от его использования или вмонтировать неправильно, то возрастет вероятность поломки двигателя и крыльчатки

Владельцы частных домов, проживающие в них круглый год, знают, что установка, обслуживание системы отопления – удовольствие не из дешевых, поэтому важно уделить внимание защите сложной техники от различных опасностей и загрязнений

Для этого используются специальные фильтрующие элементы

Магнитные, грязевые, отстойники и другие виды конструкций продлят срок службы дорогостоящей техники и позволят не волноваться о преждевременных поломках

Для того, чтобы система отопления в доме исправно работала долгие годы, обязательна установка специальных фильтров, которые защитят трубы и радиаторы от засорения, ржавчины, накипи, загрязнителей. Магнитные, грязевые, отстойники и другие виды конструкций продлят срок службы дорогостоящей техники и позволят не волноваться о преждевременных поломках.

Грязевики для систем отопления: фильтр-грязевик, основные типы и их устройство
