Изготовление фундамента из ФБС блоков

Что собой представляют блоки ФБС, их назначение

Любая аббревиатура скрывает за сухим обозначением определённое понятие. ФБС, если обратиться к дословной расшифровке — это фундаментные блоки строительные. Причём по умолчанию подразумевается, что такая маркировка означает именно железобетонную конструкцию прямоугольной формы без каких-либо полостей внутри, то есть цельную. Говоря более простым языком, такие блоки — не что иное, как привычный многим строительный материал кирпич, но усиленный арматурным каркасом.

Помимо блоков правильной формы существуют и другие изделия такого типа, которые отличны по конфигурации:

с вертикальными сквозными отверстиями, обозначение которых будет уже другим — ФБП;

с отверстиями для коммуникаций — ФБВ;

так называемые «подушки», которые обозначаются как ФЛ.

Завод-изготовитель таких изделий может по заказу выполнить блок нужных размеров, то есть не обязательно проектировать фундамент на основании стандартного размерного ряда. В обозначении помимо аббревиатуры присутствуют и цифры, с помощью которых зашифрована информация о габаритных размерах блока.

Такие изделия очень широко применяются в строительстве как многоэтажных, тяжёлых зданий, так и при возведении жилых домов. Высокий уровень востребованности данного материала обусловлен его прочностью, которая в свою очередь обеспечивается присутствием арматурного каркаса внутри блока. Этот материал очень привлекателен для строителей ещё и потому, что существуют различные возможности для скрепления блоков:

1. Использование цементного раствора. Кладка при этом выполняется по таким же правилам, что и при возведении кирпичной стены

То есть, нужна правильная перевязка швов, а также очень важно правильно ориентировать каждый последующий элемент относительно уже установленных

2. Применение специальной клеящей сухой смеси, которую достаточно развести при соблюдении правильных пропорций. Конечно, такой вариант менее трудоёмкий, не требует затрат времени и сил на замешивание раствора, однако, по стоимости подобное решение обойдется на порядок дороже, чем если задействовать цементный раствор для укладки блоков.

Подготовка

Сначала делают разметку с помощью колышков и веревок

На этом этапе важно, чтобы все размеры были точно перенесены на местность, а углы были прямыми. Далее снимают плодородный слой почвы и выкапывают траншею или котлован, в зависимости от того, будет ли в доме подвал

Если будет мелкозаглубленный ленточный фундамент, то глубина траншеи должна быть 30-50 см. Если фундамент будет глубоким, то траншею необходимо копать на 40 см ниже уровня промерзания почвы.

Далее делают подушку из 15 см песка и 15 см щебня. Их послойно уплотняют вибротрамбовкой. Для ускорения работы песок смачивают. Подушка должна быть на 30 см шире фундамента.

Желательно на песчаную подложку залить бетонную подушку. На практике при строительстве своими руками это делают редко. Однако основа в виде бетонной подушки помогает правильно распределить вес. Если класть ФБС прямо на песок, то постепенно между ними могут образоваться промежутки, что нежелательно. Обязательно делать бетонную подушку для домов более 1 этажа.

Для заливки армирующего пояса строится опалубка из обрезной доски, пояс армируется. Затем в опалубку заливают бетон и оставляют застывать на 2 недели, накрыв опилками.

Не обязательна заливка бетонной подушки, если используются блоки-подушки. Тогда на песок кладут кладочную сетку. Блоки-подушки можно класть периодическим способом, с промежутками, которые располагаются под блоками следующего ряда. Промежутки заполняют песком. Это позволяет сэкономить количество материала, но на грунте с хорошей несущей способностью.

Столбчатый заглублённый и незаглубленный фундамент из блоков

Самый простой столбчатый фундамент, независимо от заглубления, проще всего сложить из блоков.

Этот фундамент делается из блоков (стеновых бетонных, керамзитовых, пенобетонных) или кирпича. Мы рассмотрим незаглублённый фундамент, который устанавливается прямо на грунт; мало- и заглублённый отличаются лишь тем, что разное количество блоков укладывается на раствор в шурф конического сечения на песчано-щебёночную подушку, а глубокий шурф затем засыпается вырытой перед этим землёй.

Столбчатый фундамент (чертёж в двух позициях, мало- и заглублённая) показывает принципы его постройки

Требуемые инструменты

Для сооружения фундамента понадобятся:

  • строительный миксер для замешивания бетона (либо корыто для замешивания вручную);
  • лопата штыковая;
  • лопата совковая;
  • ручная тачка;
  • трамбовка (ручная или вибро-);
  • молоток резиновый;
  • гидроуровень (или лазерный нивелир);
  • рулетка.

Пошаговое создание столбчатого фундамента

  1. Выбираем место для строительства.
  2. Готовим площадку: косим траву, корчуем деревья, выравниваем горизонталь.

  3. Размечаем с помощью бечёвки и кольев площадку (на полметра с каждой стороны больше фундамента) и места, где будут стоять «столбы». Столбов понадобится столько, чтобы они находились максимум в полутора метрах друг от друга. Тогда постройка будет прочной.

  4. Углубляем в границах площадки землю на 0,3 метра (можно сделать это только в местах расположения столбов, тогда и щебня понадобится меньше).
  5. Засыпаем туда щебень, заливаем его водой, утрамбовываем.
  6. Укладываем на щебень по два или четыре (в первом случае — один над другим, во втором — слои в перпендикулярной ориентации) блока на самостоятельно приготовленный (цемент М400, песок и щебень в соотношении соответственно 1, 2 и 5 частей) раствор. Даём раствору застыть. Тот же принцип — для кирпичей, только их уйдёт больше. Покупать готовый бетон не стоит, так как расход маленький.

  7. Верх столбов для гидроизоляции промазываем расплавленным битумом и кладём куски рубероида.
  8. Сооружаем ростверк из деревянного бруса.
  9. Соединяем его дощатыми рёбрами жёсткости.

Ленточный фундамент из фбс.

Благодаря оптимальному сочетанию своих эксплуатационных качеств,в течение сотен лет удерживает лидирующие позиции.

Все альтернативные варианты опорных конструкций создавались под конкретные условия и значительно уступают ленте по многим позициям.

Наиболее жесткими и прочными типами ленты являются монолитные бетонные отливки, но они требуют большого количества времени на выдержку бетона до набора технологической твердости.

Кроме того, одномоментная заливка большого основания чрезвычайно сложна, а перерывы значительно снижают прочность материала.

С учетом сезонности бетонных работ, была отработана технология монтажа сборных лент из прочных железобетонных фундаментных блоков, позволяющих работать в любое время года.

Аббревиатура ФБС расшифровывается как «фундаментные блоки сплошного сечения». Они представляют собой железобетонные брикеты разного размера, из которых, как из кирпичей, собирается ленточный фундамент любого размера.

Разрешается использовать только стандартные изделия, изготовленные на заводе с соблюдением специальной технологии по требованиям ГОСТ и технических нормативов. Внешне ФБС — это бетонный блок, прямоугольный в сечении и пол боковой поверхности.

Торцовая сторона имеет небольшую прямоугольную выемку для заливки раствора или использования в качестве гнезда при монтаже вертикальных элементов . Верхняя плоскость имеет пару петель для зацепления подъемной техникой при установке.

После того, как блок уложен, они загибаются и плотно прижимаются к плоскости. В сборе получается полотно из плотно уложенных блоков, вертикальные стыки размещаются вразнобой для обеспечения большей прочности.

Соединение элементов между собой выполняется на песчано-цементный раствор.

Каким требованиям они должны отвечать для ленточного фундамента

Фундаментные блоки производятся в соответствии с техническими условиями и нормативами ГОСТ.

По форме блоки разделяются на :

  • Целые . Представляют собой базовые брикеты со стандартными размерами.
  • Доборные. Используются для заполнения участков ленты, где нельзя разместить целый блок.

По высоте существует два варианта :

  • 380 мм.
  • 580 мм.

На практике их величину округляют и называют соответственно 30 и 60 см.

По ширине :

  • 300 мм.
  • 400 мм.
  • 500 мм.
  • 600 мм.

Длина блоков составляет :

  • 880 мм.
  • 1180 мм.
  • 2380 мм.

Кроме размеров, блоки ФБС различаются по материалу :

  • Керамзитобетон или силикатный бетон с минимальной плотностью 1800 кг/м3.
  • Высокопрочный легкий бетон В100.
  • Высокопрочный тяжелый бетон марок М200-М500.

В состав материала входят также пластификаторы, уменьшающие хрупкость бетона, и арматура из высокопрочной стали А1 или А111. Присутствуют добавки, увеличивающие морозостойкость бетона.

ОБРАТИТЕ ВНИМАНИЕ!

Существует еще один тип фундаментных блоков — мелкоформатный брикет с размерами 40:20:20 см (длина:ширина:высота). Он позволяет работать без участия подъемной техники, но из-за большого количества стыков не способен образовать ленту достаточной жесткости и прочности, поэтому используется реже.

Плюсы и минусы

К достоинствам блоков ФБС принято относить :

  • Прочность, высокая несущая способность.
  • Высокое качество материала, полученное в современных технологических условиях .
  • Конструкция блоков обеспечивает оптимальную плотность монтажа, делая ленту прочной и устойчивой к внешним воздействиям.
  • Конструкция элементов универсальна и позволяет создание фундаментов любой конфигурации.
  • Работы можно производить в любое время года, что значительно расширяет возможности в сравнении с отливкой из бетона.
  • Время, необходимое для создания ленты, значительно сокращается по сравнению с монолитными вариантами конструкции основания из-за отсутствия длительного срока выдержки бетона.

Недостатки сборных фундаментов из ФБС :

  • Работы невозможно выполнять вручную. Из-за большого веса блоков требуется участие подъемной техники.
  • Стыковочные швы являются проблемными участками в отношении прочности и герметичности ленты.
  • Теплосберегающие качества блоков относительно невелики.
  • Цена такого фундамента заметно выше, чем при изготовлении монолитного типа.

ВАЖНО!

Основным преимуществом, определяющим популярность и широкое распространение лент их ФБС, является высокая скорость монтажа и отсутствие сезонной привязки к климатическим условиям.

Преимущества и недостатки блоков ФБС

Фундаментные блоки привозятся на стройплощадку уже в полностью готовом для работ виде. Из них надо лишь выложить кладку. Ждать схватывания бетона и набора им прочности не требуется. По скорости возведения такому основанию для частного дома фору в состоянии дать разве что фундамент на сваях. С этим вариантом конкурировать вообще сложно.

Выбор для устройства ФБС часто обусловлен минимизацией затрат по времени. Плюс его строительство можно производить даже зимой. Однако за это приходится платить необходимостью привлечения подъемной техники. Вручную выполнить укладку в фундамент изделий невозможно, они имеют слишком большой вес. В итоге такой вариант выходит на 15–25% дороже аналога в виде монолитной ленты.

Для подъема необходим кран

Главное – при сравнении с монолитом блочная разновидность оснований для зданий несколько проигрывает по несущей способности. И если высокие вертикальные нагрузки она еще с легкостью выдерживает, то с горизонтальными есть серьезные проблемы. При сильном пучении блок из опорной конструкции может быть просто выдавлен.

Размеры элементов

Заводы ЖБИ производят изделия стандартных размеров. Толщина блоков подобрана так, чтобы можно было без проблем опереть на них кирпичные стены любой толщины. ниже приведены варианты размеров во всех измерениях.

Таблица с размерами элементов

  • 600 мм;
  • 300 мм.
  • Длина:
  • 900 мм;
  • 1200 мм;
  • 2400 мм.

Толщина:

  • 300 мм (под стены толщиной 250 мм);
  • 400 мм (под стены 380 мм);
  • 500 мм (под стены 510 мм;
  • 600 мм (под стены 640 мм);
  • 700 мм (под стены 770 мм).

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

  • ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
  • ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

    Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

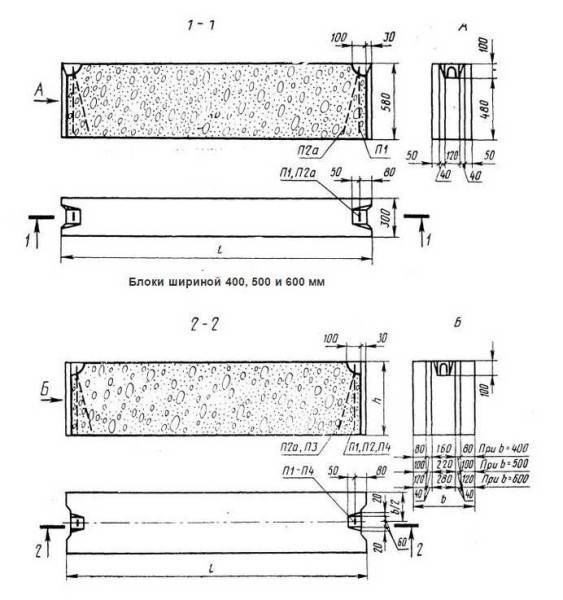

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

  • первая — длина (9, 12,24);
  • вторая (через тире или точку) — ширина (3,4,5,6);
  • третья — высота (3,6);

    Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

  • Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
  • П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
  • С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТу

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

  • ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
  • ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

  • первая — длина (9, 12,24);
  • вторая (через тире или точку) — ширина (3,4,5,6);
  • третья — высота (3,6);

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

  • Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
  • П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
  • С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТу

Классификация типов блоков

Изделия отличаются по размерам, массе и прочности, а также по наличию или отсутствию пустот для электропроводки и других коммуникаций. В последнем случае применяется обозначение «ФБП». Как правило, в раствор на стадии производства не закладывается арматура, без чего устойчивость к нагрузкам заметно снижается. Арматура монтируется на заказ в заводских условиях, однако эти меры требуются далеко не всегда, а лишь при большой высоте и толщине несущих конструкций здания.

В качестве материала используется три вида бетона: тяжелый, силикатный и керамзитовый с соответствующей плотностью 2400, 200 и 1800 кг/м3. От данного параметра зависит устойчивость к распределенным вертикальным нагрузкам. Эти три вида отображены в маркировке тремя заглавными буквами: «Т» — тяжелый; «П» — на пористых заполнителях, то есть керамзитовый; «С» — силикатный.

Класс по прочности на сжатие указан в таблице

КлассСредняя прочность, кгс/см²Раствор
В3,545,8М50
В7,598,2М100
В12,5163,7М150
В15196,5М200

Размеры блоков ФБС для фундамента варьируются в широких пределах. Наряду с классом, весом и видом материала они отображены в обозначении изделий по ГОСТ.

Морозостойкость превышает 50 циклов заморозки и оттаивания. Если учесть, что внутренняя сторона конструкции может постоянно находиться в контакте с теплым воздухом, что не дает ей промерзнуть, срок службы становится значительно больше, чем у самых надежных типовых строений.

Водостойкость W2 надежно защитит от влаги, если не подведет кладочный раствор, и если расчет проекта выполнен без ошибок.

Все изделия оснащены монтажными петлями, необходимыми для того, чтобы их можно было подцепить краном. При установке они легко загибаются и никаких проблем не создают, однако возможно производство и без них.

Действующие нормативы допускают нестандартные размеры и массу.

Разработка котлована.

       1. Случайные переборы грунта при разработке котлована или траншеи в отдельных местах должны быть заполнены тем же грунтом, доведенным до естественной плотности.        2. Для того что бы грунт основания не размывало, размягчая и снижая его несущую способность, до устройства фундаментов должны быть выполнены работы по отводу поверхностных и подземных вод от котлована (открытый водоотлив или дренаж, водопонижение и др.).        3. Перерыв между окончанием разработки котлована и устройством фундамента, как правило, не допускается. При вынужденных перерывах должны быть приняты меры к сохранению природных свойств грунта основания.

Особенности применения блоков ФБС

Такие блоки производятся на заводах ЖБИ с соблюдением всех технологических требований и нормативов. Они могут иметь длину 60, 80, 90, 120 или 240 см, ширину 30, 40, 50 и 60 см и высоту 30 или 60 см. Боковые торцы имеют по краям продольные ребра, что облегчает процесс монтажа. Минимальный размер блока, который выпускается производителями, составляет 20 см высоты и 20 см ширины при длине 40 см. Его общий вес не превышает 30 кг, что позволяет собирать фундамент из блоков ФБС своими руками, без применения для их установки подъемного крана.

Укладка таких блоков в качестве фундамента под здание имеет целый ряд немаловажных достоинств:

Схема устройства ленточного фундамента из ФБС.

  1. Готовые блоки имеют гарантированный запас прочности, поскольку производятся в заводских условиях независимо от атмосферных аномалий.
  2. Процесс не требует строительства опалубки и длительного срока на схватывание раствора, что существенно сокращает его сроки и трудоемкость.
  3. Независимо от размеров, все блоки имеют пазы для стыковки и петли для подъема, что ускоряет их подгонку друг к другу.
  4. Специальные добавки в бетон делают блоки устойчивыми к температурным аномалиям и химически агрессивным грунтам.
  5. Существует возможность заказывать у производителя блоки с заранее оговоренными свойствами и размерами.

В то же время фундамент из ФБС хорошо впитывает влагу из почвы и промерзает в зимнее время, поэтому требует обязательной гидроизоляции и дополнительного утепления. К тому же большинство блоков имеет настолько большой вес, что их установка не может обойтись без применения специальной подъемной техники, чаще всего подъемного автокрана. Но главным недостатком фундамента такой конструкции можно считать достаточно высокую себестоимость. Она превышает такой же показатель разновидности, отливаемой на месте, примерно на 25-30%.
