Изготовление фрезерного стола своими руками: Инструкции процесса

Материалы изготовления

От правильного выбора материалов изготовления стола зависит срок его эксплуатации и качество фрезеровки деталей. Какие материалы рекомендуется применять в этих целях?

Таблица. Виды столов по материалу изготовления

Вид стола для фрезераКраткое описание физических и эксплуатационных характеристик

Фанерный

Используется чаще всего. По стоимости и эксплуатационным показателям самый подходящий вариант, только надо покупать специальную фанеру, ее шпон клеится особо прочными двухкомпонентными полимерными клеящими составами. Такая фанера не рекомендуется к использованию во время изготовления мебели, количество выделений в воздух фенолов и формальдегидов превышает допустимые нормы. Но в мастерской материал можно применять без опасений. Зато по прочности этот вид фанеры уверенно занимает лидирующие позиции, а это самая важная характеристика.

Металлический

Металлический стол эксплуатируется многие десятки лет, но для его изготовления надо иметь практический опыт выполнения сварочных работ. Еще одна проблема – некоторые детали нужно точить, дома токарного станка почти никто не имеет, приходится обращаться в специализированные компании.

Комбинированный

Настоятельно рекомендуется к использованию. Отдельные наиболее нагруженные элементы изготавливаются из металла, остальные могут быть деревянными. Кстати, стол необязательно делать с нуля — после небольшой реконструкции отлично приспосабливаются обыкновенные сборно/ разборные небольшие кухонные столики. Такие были когда-то в каждой квартире и сегодня еще используются в подсобных помещениях.

Можно применять и клееные мебельные щиты из натуральных ламелей, они не изменяют своих размеров при колебаниях относительной влажности, но такой стол для фрезера обойдется очень дорого. Натуральные доски категорически запрещается применять из-за постоянного коробления в ту или иную сторону, что оказывает крайне негативное влияние на качество фрезерования.

Столешница из досок для изготовления фрезерного станка не подходит

Мы дадим пошаговую инструкцию изготовления двух простейших, но очень функциональных, столов для фрезера. Размеры даются лишь общие, конкретные зависят от типа ручного фрезера, а их в реализации огромное количество

Каждая модель отличается несколькими параметрами, которые необходимо принимать во внимание во время выполнения работ

Схема сборки стола под ручной фрезер. 1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42 мм; 6 — косынка; 7 — основание упора

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин. Если увеличивается диаметр фрезы, развивается и угловая динамика

При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Описание видов

Классификация внутристольных фрезеров в основном исходит из их мощности.

Легкие

В легкую категорию попадают устройства, развивающие усилие не более 0,75 кВт. Подобные машинки справляются с обычным домашним объемом работ. Они весьма экономичны и, конечно же, наиболее компактны. Однако ставить такую технику в профессиональной мастерской — значит, не уважать себя и заодно тратить деньги впустую.

Средние

Подобные модификации для крепления в стол оснащают электродвигателями мощностью 0,75-0,9 кВт. Но нужно понимать, что это весьма расплывчатая категория. К ней могут относиться иногда и более продвинутые аппараты. Потому при покупке всегда надо интересоваться, что именно имеет в виду продавец или менеджер производителя. Иначе велик риск купить чрезмерно мощное устройство.

Характеристики типичных средних фрезеров уже вполне достаточны для рядового потребителя. Они позволяют даже выполнять весьма сложные и трудоемкие работы. Сюда относятся и «художественные» манипуляции с деревом.

Тяжелые

Такой фрезер считается уже скорее элементом профессионального обихода. Типичная мощность – от 0,9 до 1,2 кВт. Иногда она бывает немного больше, но это уже редкость. Тяжелая фрезерующая техника делится на два подкласса – неподвижный и с регулировкой высоты. Второй вариант предоставляет куда больше возможностей, однако при этом стоит дорого; но эта цена вполне оправдана, если планируется вести серьезное производство.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

  • Простота применения.
  • Мало пыли от работы.

Минусы:

  • Слабое качество результата по причине невысоких оборотов (3000 в мин).
  • Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

  • На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
  • На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Как сделать монтажную пластину

Поскольку столешница самодельного фрезерного станка обладает достаточно большой толщиной, то монтажная пластина для крепления фрезера должна иметь минимальную толщину. Это позволит максимально задействовать вылет режущего инструмента. Понятно, что такая пластина при минимальной толщине должна отличаться высокой прочностью и жесткостью.

Пластину можно сделать из металла либо из материала, который не уступает ему по свой прочности, — текстолита. Толщина листа текстолита должна находиться в пределах 4–8 мм. Воспользовавшись предварительно подготовленными чертежами, из такого листа вырезают прямоугольную деталь, в центре которой делается отверстие. Размеры последнего соответствует диаметру отверстия в подошве фрезера.

Вариант исполнения лифта фрезера

Соединение пластины с подошвой фрезера и самим столом, как уже было сказано выше, обеспечивается за счет отверстий, выполненных в ней, и ответных резьбовых отверстий в подошве фрезера. Отверстия для фиксации пластин к поверхности стола, которые используются как прижимы для фрезерного станка, делаются по четырем их углам.

Размеры и расположение отверстий для соединения пластины с фрезером должны полностью соответствовать отверстиям, расположенным на подошве инструмента. Чтобы не ошибиться при изготовлении пластины, необходимо предварительно подготовить ее чертеж, на котором надо указать габаритные размеры этой детали, диаметры и расположение на ней всех отверстий. При желании можно зафиксировать ее на поверхности стола, используя скобы-прижимы.

Нестандартный фрезерный стол

Изготовлен с некоторыми особенностями, которые отличают его от аналогов, сделанных своими руками. Это обычная самоделка, но она отличаются от того, что делают другие мастера. Столешница сделана из фанеры. Сверху приклеен гетинакс 5 миллиметров. Фанера клеилась на ПВА. Установлен упор, у которого есть функция параллельного перемещения.

Подробно о каждом узле

Основой стал фрезер ФМ 62-200. Есть еще полный аналог Фелисатти с такой же маркировкой 62/2200. На момент, когда мастер делал этот стол, модель 67 интерскол еще в продажу не поступила, поэтому выхода не было, кроме как разобрать фрезер полностью и переделать его в этот стол. Конечно, конструкция фрезерного стола может показаться сложно, можно было дождаться, пока выйдет 67 модель фрезера, которая обеспечивает регулировку подъема и опускания через подошву. Но мастера такой вариант не устраивает, кроме того, что есть нюанс, этот фрезер подклинивает.

Параллельный упор способен раздвигать щеки для работы с фрезами различного диаметра, он съемный. Имеет отверстие для стружкоудаления, приставляется заглушка с выходом под шланг. Щеки имеют т-треки, в них заложены вставки, зажимающиеся винтами.

Рассмотрим вставки разного диаметра для работы с различного диаметра фрезами. Снимаются и ставятся легко. Это стандартное решение, здесь ничего нового не изобретено. Используются пружинные ушки, которые входят в пазы и обеспечивают надежное зацепление. Вставки имеют различный внутренний диаметр с шагом 5 миллиметров. Минимальный 22 миллиметра, максимальный 75.

Принцип параллельного упора

Рассмотрим механизм работы перемещения параллельного упора фрезерного стола, созданного своими руками. Как вы видите, здесь т-треки, в них вот колодочки. В колодочке два отверстия, одно ровное, другое с резьбой. В параллельном упоре сделаны штифты для позиционирования, а в резьбовое отверстие вкручивается фиксирующий винт. Тоже ничего сложного нет. Принцип параллельного перемещения обеспечивается тросиком. Система роликов. Сзади тросик перекрещивается. Тросик проходит внутри т-трека. Просверлено отверстие, он попадает на ролик под столешницей, возвращается снизу, идет наперекрест на другую сторону.
Далее с 5 минуты о столе, который изготовлен своими руками на видео канала HeARTwood

Далее статья  из трех частей автора блога “Душевное Мастерство” (ссылка в конце публикации)

Пошаговая инструкция изготовления фрезерного стола

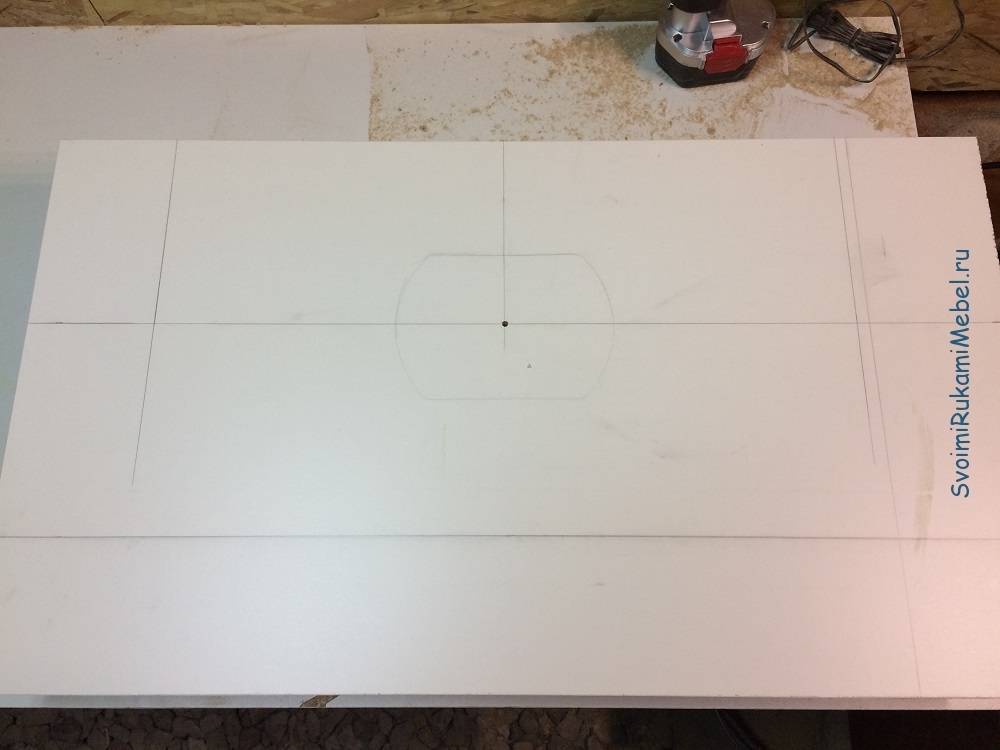

1.  Размечаем столешницу из ЛДСП по схеме ниже:

Делим столешницу на 3 равных части. Первая линия — расположение шины для углового упора. Вторая линия — 0, т.е. это будет точка отсчета. Проводим по центру перпендикулярную линию: в месте пересечения со второй линией — центр фрезера.

Справа и слева отступаем по 10 см, отчерчиваем. Эти линии — будущее расположение шин для параллельного упора.

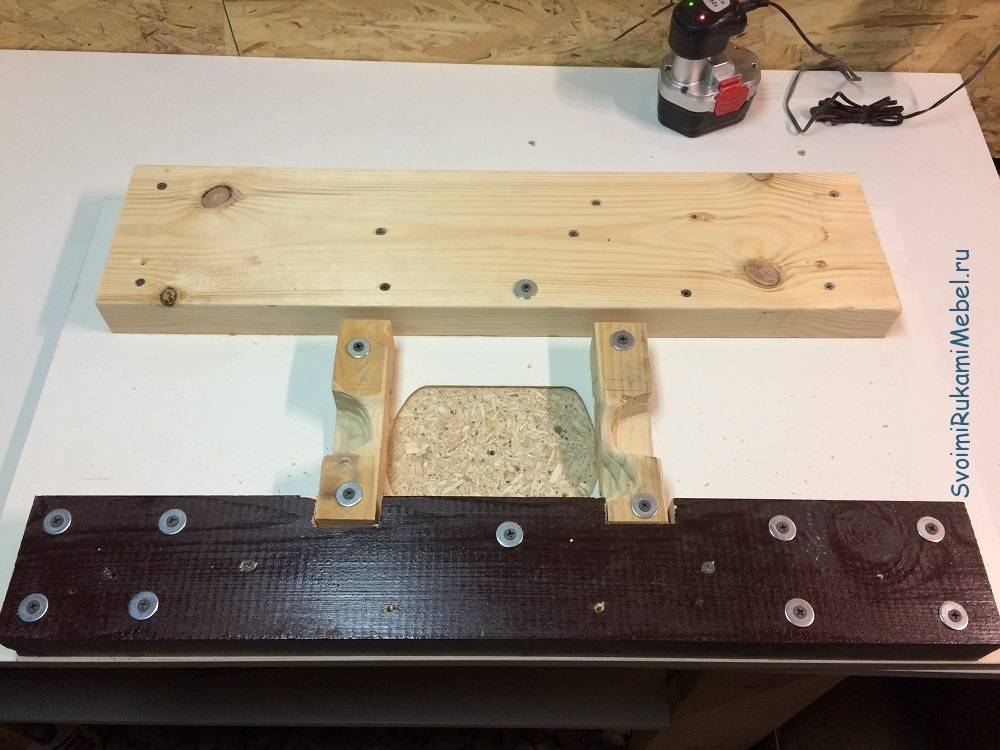

2. Далее нужно укрепить столешницу брусками. При закреплении брусков нужно учесть, что их крепление саморезами не должно попадать в линии и вокруг них примерно на 7-10 см, так как возможно повреждение фрезы. Шайбы нужны, чтобы не сильно «утопить» саморез и не испортить гладкую поверхность ЛДСП.

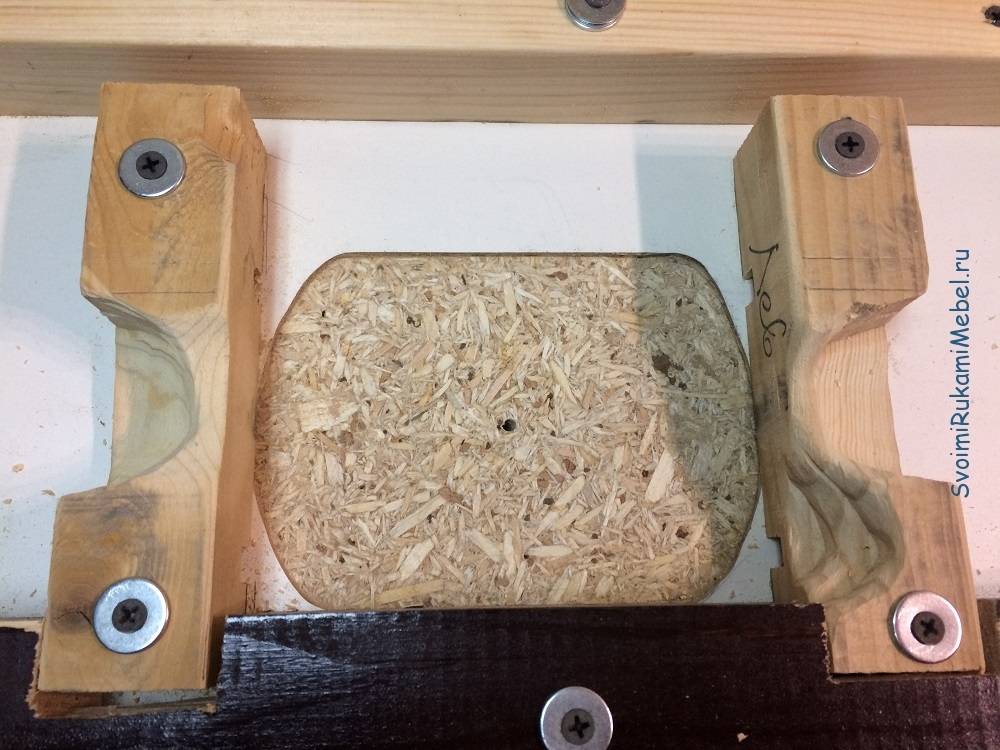

3. Бруски для крепления самого фрезера у меня остались от предыдущей версии стола, который был больше похож на поделку семиклассника

Со стороны крепления столешницы также выфрезеровал углубление примерно на 4-6 мм, чтобы фрезер стоял более точно и надежно. Фрезер просто вставляется в созданный паз и фиксируется комплектными направляющими от фрезера в пазы на фото ниже.

4. Переворачиваем столешницу, фиксируем купленную шину с ползуном параллельно линии, которая предназначена под шину для углового упора. Размер шины T-track PR TR019 в ширину 19 мм, в высоту 12,5 мм. Фрезеруем на полную длину столешницы.

Аналогичным образом фрезеруем под пазы для параллельного упора. Длина паза должны быть от 0 до края столешницы.


С дальней стороны столешницы от противоположной шины

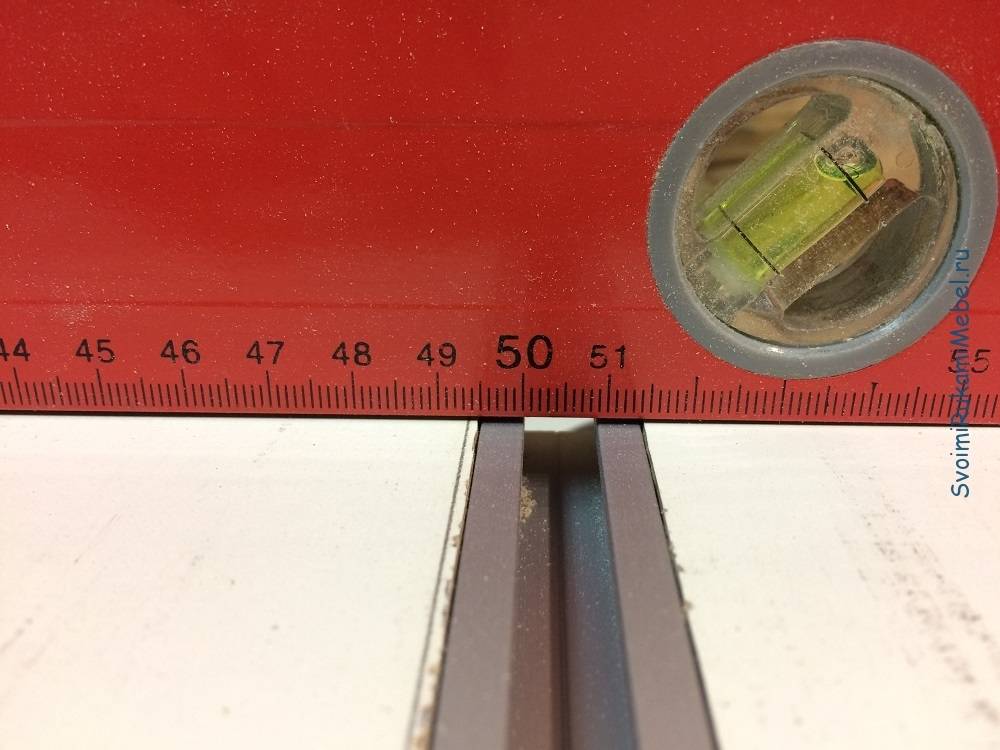

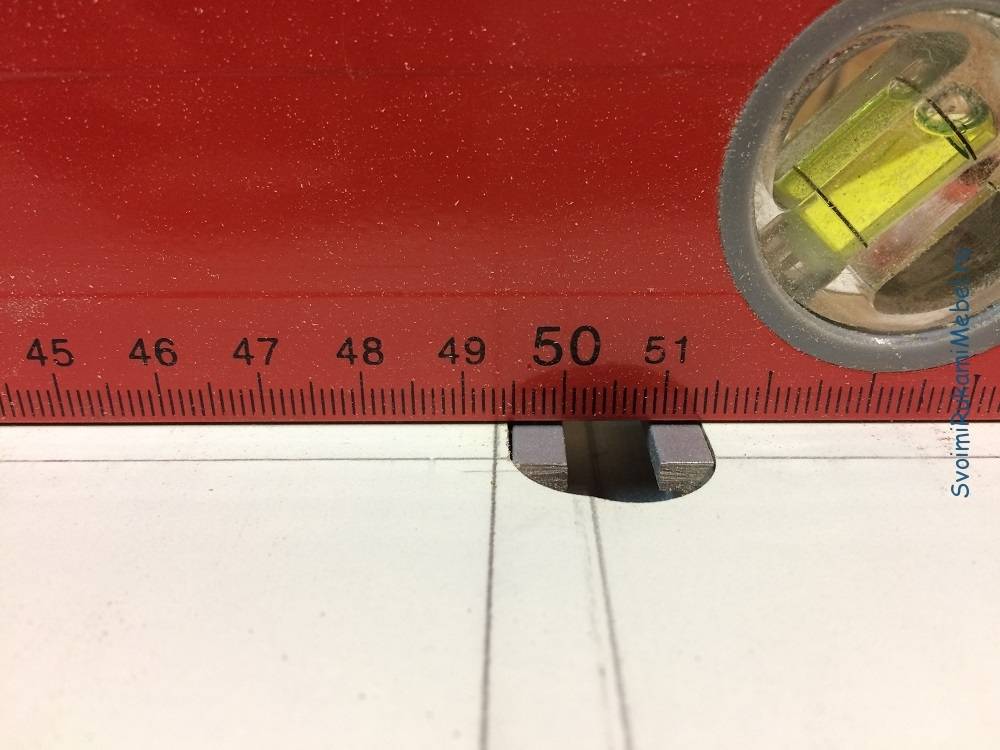

Линия 0. И на верхнем и на нижнем фото ровно 50 см.

5. После примерки шины разрезаем ее на 3 куска: 80 см, 20 см и 20 см. Немного зашлифовываем торцы, чтобы не пораниться при монтаже и последующей эксплуатации.

6. Без сверлильного станка или кондуктора очень сложно сделать точно перпендикулярные и ровные отверстия в шине и ползуне. Например, вот так я испортил один отрезок ползуна:

В шине обязательно нужно сделать зенковку отверстия, чтобы шуруп крепления не выступал в шине и не мешал двигаться ползуну.

7

Чтобы фрезерный стол приносил максимум удовольствия очень важно, чтобы плоскость шины идеально совпадала с плоскостью столешницы. Вставляем вот такие самодельные приспособы.

фото приспособы

Смазываем все пазы эпоксидным клеем, вставляем приспособы в паз, шину вставляем в паз и прикручиваем к столешнице. Благодаря таким приспособам и клею шина не будет прогибаться или выпирать при последующей эксплуатации.

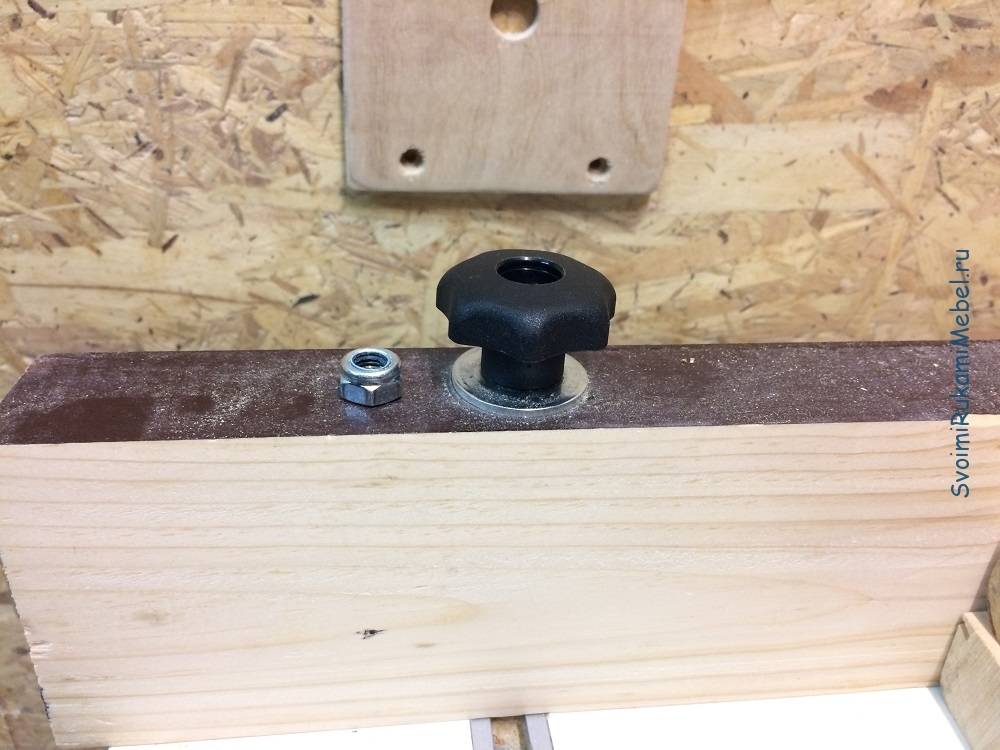

8. Параллельный упор я сделал из бруска 800 x 40 x 80 мм. Самая ровная сторона бруска и будет упором. Сверлим брусок с двух сторон напротив установленных шин, чтобы болт М8 резьбой свободно двигался в отверстии. Шляпку болта вставляем в шину — она идеально подходит под ширину. Надеваем шайбу и закрепляем звездообразной ручкой.

9. Угловой упор изготовлен из ползуна, куска бруса и фанеры.

Через некоторое время я все же купил обычный с транспортиром, так как нужно было фрезеровать под разными углами.

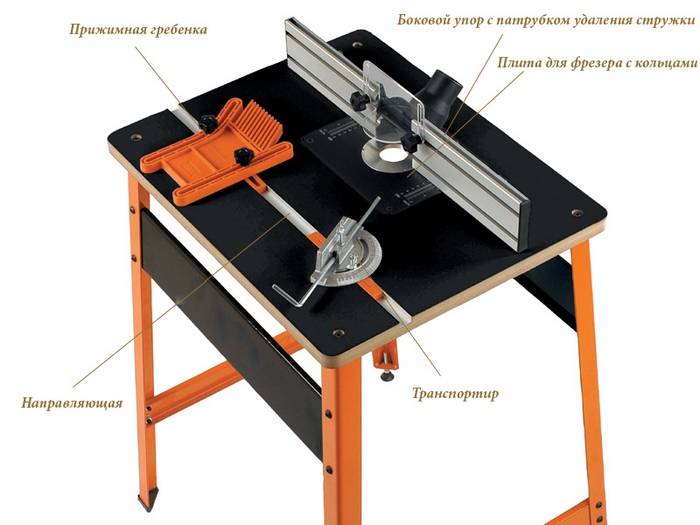

Главные детали фрезерного стола

Подразумеваем тот набор элементов, из которых не трудно собрать установку своими силами:

  • Алюминиевые направляющие.
  • Стальная пластина для рабочей площади. Она же монтажная пластина. Ей крепят фрезер.
  • Лист фанеры.
  • Для основы МДФ-панель.

На такого рода столах желательно ставить кнопки, необходимые для включения и быстрой остановки (аварийку). Верхние прижимные устройства включают в план сборки на случай работы с крупными деталями.

Тип стола

Их всего три. Фрезерные столы бывают:

  • Агрегатными. Есть возможность для расширения пильной плоскости.
  • Портативными. Небольшие размеры, удобный для переноски вес.
  • Стационарными. Весомая конструкция, переместить своими силами очень тяжело.

Материал крышки

  • Основа, крышка или рабочая плоскость обязательно обклеивается пластиком (если речь идет об МДФ-панели). Но такой столик может пропитаться влагой, от этого пострадает качество обработки фрезером, плюс пазы в разбухшей панели теряют нормальную подвижность.
  • Фенольный пластик. Оптимально для станка, но дороже МДФ-панели.
  • Сталь. Алюминиевый, нержавеющий или прокатный лист. Иногда ставят и чугунное литье. Но вопрос коррозии решают при помощи краски.

Паз для упора

Это как раз выемка для подвижного продольного упора или встраиваемой каретки. Паз – это идеальный элемент конструкции стола, за счет него используют дополнительные приспособления. Аналог паза – это подвижные салазки. Они перпендикулярны продольному упору, плюс еще и подвижны.

Фиксация фрезера

Ручной инструмент устанавливается на жесткой пластине из стали, нержавейки, алюминия, текстолита и т.д. Сама пластина монтируется с выборкой, чтобы ее можно было утопить в уровень с крышкой.

Продольный упор

Закрепляется на столе. Его назначение в правильной подаче заготовки. Продольные упоры бывают неподвижными. Это удобно для обработки однотипного материала.

Раздвижные упоры идеальны для фрезерования разных элементов по габаритам. Именно от продольного упора, его устойчивости и гладкости зависит качество работы всего станка.

Простой способ изготовить стол для ручного фрезера

Изготовление столешницы

Сначала необходимо заготовить детали для стола. Они выпиливаются лобзиком из выбранных пиломатериалов, согласно чертежу.

Процесс изготовления фрезерного стола проводится в следующей последовательности:

  1. Сначала изготавливается столешница. Она может размещаться на столярных козлах или между тумбами.

    Для ее изготовления выбираем любые пиломатериалы: толстую фанеру, МДФ или ЛДСП. Лучше остановить выбор на ламинированном с обеих сторон ДСП. Так как данный материал не коробится в процессе эксплуатации.

  2. Выставляем на циркуляционной пиле точный прямой угол наклона и нарезаем детали нужного размера.
  3. Шлифуем торцы.
  4. Снимаем с подошвы фрезера пластиковую накладку.
  5. Проводим линию посередине плиты и ставим отметку. От края столешницы рекомендуется сделать отступ 23, 5 см.
  6. Размещаем пластиковую накладку от фрезера таким образом, чтобы ее регуляторы находились как можно ближе к краю столешницы.
  7. Аккуратно выравниваем центр накладки, используя строительный уровень, делаем метки и сверлим отверстия для крепежных винтов.
  8. Тут же высверливаем отверстие для крепежа под фрезу.
  9. Выпиливаем необходимые изгибы лобзиком и шлифуем вырез наждачной бумагой.
  10. Снизу столешницы крепим соединительные планки.
  11. Склеиваем заготовки и скрепляем их шурупами для прочности изделия. Подбираем винты и устанавливаем фрезер.
  12. Крепим столешницу на козлах с помощью зажимов.

Важно: делать ли для конструкции стола ножки или нет – личное дело каждого. Столешницу с установленным фрезером можно просто закрепить между двумя столами.

Как самому сделать и установить пластину

Так как столешница самодельного фрезерного стола имеет приличную толщину, то монтажная пластина должна иметь небольшую толщину. Тогда вы сможете максимально задействовать вылет режущего инструмента.

Внимание: пластина с минимальной толщиной должна быть максимально прочной и жесткой.

Ее можно сделать из металла или из материала, который нечем не уступает по прочности, например, из текстолита. Толщина текстолита должна варьироваться в пределах 4-8 мм.

Процесс изготовления пластины выглядит следующим образом:

  1. Сверившись с чертежом, вырезаем из листа текстолита деталь прямоугольной формы.
  2. В центре прямоугольной детали делаем отверстие. Его размеры должны соответствовать диаметру отверстия подошвы фрезера.
  3. Соединяем пластину с подошвой фрезера и столом.
  4. Для фиксации пластин к столешнице делаем прижимы для станка, которые располагаются по четырем углам. Эти размеры должны строго соответствовать отверстиям, расположенным на самом инструменте

Оборудование рабочей зоны

После изготовления и сборки фрезерного стола рекомендуется продумать грамотную рабочую зону. Чтобы выдерживать точность фрезерной обработки, на столешнице стоит установить:

  • направляющие. Их можно сделать из ДСП или из тех же материалов, что и столешница. Направляющие устанавливаются под прямым углом и скрепляются четырьмя косыми упорами.
  • прижимы. Их можно сделать в виде деревянной гребенки или из шарикового подшипника нужных размеров и веса.

Финишная обработка

После сооружения фрезерного стола своими руками, для придания изделию эстетичного вида и для продления срока его эксплуатации, необходимо все рабочие поверхности:

  • зашлифовать;
  • отполировать;
  • низ и бока – покрасить;
  • вскрыть лаком.

Электрическую часть изделия необходимо закрыть металлическим рукавом.

Совет: настоящему мастеру могут также понадобиться сварочный или откидной стол в гараж, простой стол из досок или поддонов и, конечно личный шкаф для инструментов.

Самодельный стол

Наиболее примитивный чертеж самодельного стола для фрезера — это столешница из МДФ, в которой проделано отверстие для прохода фрезы и прикреплена направляющая линейка — ровно обструганная доска. Такая столешница может быть размещена между двумя верстаками или установлена на собственные ножки. Ее преимущества в простейшей и быстро изготавливаемой конструкции. Выполнять серьезные работы по дереву подобное устройство вряд ли позволит. Рассмотрим более функциональные варианты, в том числе и поворотный.

Маленький фрезерный столик

аккуратный и небольшой столик

Настольная модель для ручного фрезера, которую можно сделать за несколько вечеров самому. Конструкция легкая и мобильная, помещается на полке, занимает мало места, а чертежи его просты.

  • Рабочая поверхность и боковые стойки выполняются из толстой ламинированной фанеры №15. Размер столешницы 40 х 60 см, высота без углового упора 35 см, высота упора 10 см. В поверхности рабочего стола выбираются три паза для установки рельсов. Сюда устанавливают разные вспомогательные устройства и перемещают вдоль столешницы.
  • Чтобы конструкция была устойчивой, ножки выполняются из ДСП или МДФ №22. Ножки размещают с небольшим отступом, оставляя немного места для крепления шаблонов, прижимов с помощью струбцин.
  • Чтобы прикрыть механизм, снизу устанавливается передняя панель из фанеры или ДСП.
  • Для бокового упора предусмотрены пазы, по которым он перемещается. Стопорится в нужном месте с помощью болтов с гайками-барашками. Упор можно демонтировать и установить на освободившееся место любое удобное приспособление.
  • К упору подсоединяется патрубок для отвода стружки, в обилии выделяющейся во время работы. Стружкоотводы фрезера и стола через пластиковые гофры от канализационных сифонов объединяются разветвителем для водопровода. К нему на хомут прикрепляется шланг от бытового пылесоса. Получается очень эффективная система удаления стружки, она практически не разлетается по помещению.
  • Так как станок рассчитан на ручной фрезер, специальный тумблер включения-выключения не требуется.
  • Упор состоит из двух частей, которые приближают или раздвигают в зависимости от диаметра рабочего органа. Для крепления створки предусмотрена гайка-барашек. Предлагаемая модель хороша тем, что инструмент легко вынимается из станины для замены резаков.
  • Монтажная площадка для фрезера выполняется из текстолита или оргстекла. Предварительно демонтируется пластиковая площадка из комплекта фрезера. Выемки для монтажной площадки выбирают фрезером, а дорезается отверстие электролобзиком. Когда отверстие готово, оргстекло подгоняется под его размеры и форму. Оно должно плотно и без выступов укладываться в окошко.

Такой вариант удобен для маленьких ручных инструментов. Если же делается стационарный стол под большой фрезер, к одной монтажной площадке прикрепляются вставные кольца под различные поперечники фрез.

створки упора

Чтобы заготовка продвигалась плавно, на боковой упор устанавливаются стопоры движения. Также на боковой упор прикрепляются прижимы, которые удерживают деталь возле фрезы во время работы. Дополнительное удобство создают салазки, по которым заготовка перемещается под прямым углом. А чтобы сделать работу безопасной, изготавливаются толкатели.

Стол готов к использованию, его недостаток в отсутствии регулировки глубины обработки. Это делается вручную, путем надавливания на инструмент. С первого раза «попасть» в нужную глубину невозможно. Поэтому рекомендуем оснастить стол лифтом.

В станине надо сделать отверстие, куда вставляется регулировочный болт с гайкой-барашком. Глубина фрезерования плавно изменяется подкручиванием барашка.

Некоторые умельцы приспосабливают под лифт для мощного фрезера старые автомобильные домкраты. Устройство прикрепляют под фрезером, в боковой стенке проделывается отверстие для вывода ручки домкрата наружу. Ручку домкрата можно согнуть под нужным углом, при вращении фрезер плавно с шагом 2 мм перемещается вверх и вниз.

Еще одна модель самодельного фрезерного стола для фрезера в видеоролике:

https://youtube.com/watch?v=m0fJRF-JK58

Установка верхнего прижима и привода

Схема монтажа фрезера к столешнице.

Когда своими руками собирается фрезерный стол, необходимо для обеспечения дополнительной безопасности смонтировать конструкцию с прижимными верхними устройствами. Такие меры безопасности применяются, когда работа проводится с большими заготовками, например, при изготовлении разнообразных дверных накладок.

Сам прижим имеет простое устройство. Это шариковый подшипник, он выступает в качестве ролика, который монтируется в специальное удерживающее устройство. После этого ролик жестко фиксируется на поверхности рабочего фрезерного стола на необходимом расстоянии. В итоге гарантируется достаточно плотный прижим заготовки к рабочей поверхности во время обработки.

Если делается самодельный фрезерный станок, то предельное внимание уделяется устройству электропривода. Важным критерием является мощность привода, который будет гарантировать выполнение определенных типов обработки

Например, если необходимо выполнить неглубокую выемку в деревянной заготовке, то можно использовать мотор, мощность которого равна 500 В. Но такой станок не подойдет для выполнения более сложных работ. Поэтому брать маломощный мотор, если работы планируются интенсивные, не стоит, он будет постоянно глохнуть.

. Разница в стоимости полностью оправдана, так как при помощи этого фрезера можно будет выполнять различные работы. Привод с мощностью до 2 кВ дает возможность работать с любым типом древесины, используя различные фрезы. Приводы могут быть стационарными или ручными, на столе должна быть предусмотрена специальная система крепежа.

При выборе привода для фрезерного стола надо внимание обратить на количество оборотов. Для трехфазного двигателя следует предусмотреть специальную схему подключения, чтобы обеспечить плавный запуск и четкую работу

Если для такого мотора будет применяться однофазная сеть, то КПД упадет примерно на 40-50%.

Обеспечение безопасности при работе с фрезерными станками

Конструкции фрезерных станков.

Использование ручного фрезера или стационарного требует соблюдения правил безопасности. Чтобы работа была выполнена правильно и без малейшего ущерба для здоровья, следует для фрезы сделать так называемый защитный экран, который полностью обезопасит руки во время работы. На столе надо предусмотреть кнопку для экстренной остановки оборудования, она должна находиться в доступном месте

Важно исключить случайное нажатие такой кнопки

К мерам безопасности, когда используется стационарный или ручной фрезер, необходимо отнести обязательную подсветку рабочей зоны. Для этого устанавливается специальная лампа, место ее монтажа выбирается таким образом, чтобы свет падал под прямым углом на рабочую поверхность, не отбрасывая тени. Для безопасности можно установить специальное устройство для подъема или опускания станка.

Фрезер используется для обработки различных деталей и заготовок. Чтобы работа была выполнена правильно, быстро и удобно, следует подготовить рабочее место. С этой целью используются рабочие фрезерные столы, их можно собрать своими руками.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

  • металлическая станина;
  • электромотор;
  • подручник;
  • задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

  • дверные ручки;
  • конструкционные детали лестницы;
  • декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

  • выполнение намотки на трансформаторах;
  • нанесение красящего состава поверх вращающейся детали для создания узоров;
  • нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Это интересно: Бур для перфоратора — выбор ударно-режущей насадки, ее назначение

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
