Двухтарифные электросчетчики

Как снимать показания

Электросчетчики с двумя тарифами отображают данные с высокой точностью. Вся информация в режиме реального времени отображается на встроенном дисплее. Дополнительно на дисплей выводится информация о степени нагрузки на электрическую сеть, что позволяет рационализировать потребление ресурса.

На приборе учета отображается большая буква «Т» с цифровой маркировкой 1, 2 и 3. Также счетчик оснащен специальной кнопкой «Ввода», предназначенной для снятия показаний по разным тарифам.

Алгоритм снятия показаний с двухтарифных электросчетчиков следующий:

1. На листе бумаги зафиксировать цифры по дневному тарифу (под маркировкой Т1).
2. Нажатием кнопки «Ввода» вывести на дисплей показания по ночному тарифу. Информация отобразится под маркировкой Т2.
3. Еще ниже написать данные, которые были получены в прошлом месяце.
4. На основании новых полученных данных и старых можно вычислить объем потребляемого ресурса в течение текущего месяца. Для этого от текущих показаний вычитаются данные за прошлый месяц.
5. На основании полученных данных провести расчет стоимости. Для этого каждый 1 кВт потребляемой электроэнергии умножается на стоимость по каждому тарифу в отдельности.
6. Получившиеся суммы по ночному и дневному тарифу складываются.

Как правильно заполнять квитанции для оплаты электроэнергии

Пример заполненной квитанции

В большинстве случаев потребители вынуждены сами заполнять квитанции, поскольку энергопоставляющие компании не отслеживают оформление документов.

Алгоритм заполнения квитанций:

1. Начинать нужно с внесения банковских реквизитов. Данные можно найти в договоре, заключенном между потребителем и энергетической компании.
2. Далее следует написать данные о потребителе – плательщике: ФИО, адрес, а также номер лицевого счета.
3. Обязательно фиксируется временной период, за который осуществляется оплата. Как правило, люди оплачивают коммунальные счета раз в месяц.
4. В таблице первая стока предназначена для введения данных, рассчитываемых согласно тарифу Т1. Информация вводится не только за текущий месяц, но и прошедший. Также фиксируется информация о тарифной ставке и сумме, которая подлежит оплате.
5. Следующая строка заполняется аналогичным образом, только данные вводятся согласно ночного тарифу Т2.
6. Завершающий этап – все данные суммируются.

Форма заполняемой квитанции должна быть утверждена энергопоставляющей компанией. В некоторых случаях дополнительно требуется записывать модель прибора учета. Если у потребителя возникают сложности с правильным заполнением квитанций, получить подробную консультацию можно в отделениях связи, где осуществляется оплата коммунальных счетов. Большинство энергопоставляющих компаний имеют собственный сайт, где круглосуточно осуществляется консультационная бесплатная поддержка.

Инструкция по переходу на двухтарифный счетчик

Когда решение о переходе принято, можно поменять старый электросчетчик на новый прибор.

Для этого соблюдается следующий алгоритм действий:

1. Подать заявку в региональную энергосбытовую компанию для монтажа двухтарифного счетчика лично, либо через личный кабинет на официальном сайте.
2. Приобрести подходящий многотарифный счетчик.
3. Оплатить услуги по замене электросчетчика.
4. В течение 10 рабочих дней придет сотрудник энергосбытовой компании, который должен снять показания старого счетчика, провести демонтаж, установить новый, запустить в эксплуатацию и опломбировать.
5. Подписать акт выполненных работ о вводе в эксплуатацию, договор на обслуживание.

Купить электросчетчик можно непосредственно в самой энергосбытовой компании, которые часто предоставляют такую возможность и предлагают двухтарифные счетчики. Самостоятельно демонтировать старый прибор учета, срывать пломбы запрещено и наказуемо штрафом.

Время ночного и дневного тарифа

Мы уже рассматривали данный вопрос выше, но раскроем его более подробно.

Фиксация цены для определенной зоны помогает с решением следующих задач:

• Снижение нагрузки в пиковые часы;
• Уменьшение расхода энергоресурсов;
• Защита домовой электрической сети от повреждения или срабатывания защитной аппаратуры.

Многие люди бывали в ситуации, когда из-за включения большого числа приемников в электрическом щитке выбивает автомат. Причина — чрезмерная нагрузка, которая превышает допустимый уровень. По этой причине может отключаться ввод в дом или даже выключатель на подстанции.

Переход на ночной тариф актуален для сельских жителей, которые смогут включать обогрев дома, теплицы, других помещений только в темное время суток. В результате расходы на отопление снижаются на 30-40%, а иногда и более.

Как отмечалось, двухтарифный счетчик работает в двух зонах — с 23.00 до 7.00 (ночь) и с 7.00 до 23.00 (день). При этом ночной диапазон может различаться в зависимости от числа зон:

• В период с 11 ночи до 7 утра. При двухзонном тарифе расходы на оплату электроэнергии снижаются на 30% для обычных потребителей (физических лиц) и на 40% для компаний (юрлиц).
• В период с 11 ночи до 6 утра. Если используется трехтарифный счетчик, оплата еще ниже. В этом случае оплата за ночное пользование 35% от обычной ставки (для простых граждан) и 40% для компаний.

Разновидность устройств

Для начала вкратце разберемся, какие бывают электросчетчики, после чего выясним, какой нужен для дома, квартиры и дачи.

Итак, на сегодняшний день существуют следующие типы приборов учета:

1. Индукционные (механические) и электронные. Первые являются классикой жанра и используются до сих пор в постройках старого типа. Преимущество индукционных счетчиков электроэнергии в долговечности, надежности и невысокой цене. В то же время основным недостатком считается низкий класс точности, в результате чего Вы можете либо переплачивать лишние деньги, либо недоплачивать. В свою очередь электронные приборы учета многофункциональные, могут быть рассчитаны на несколько тарифов и к тому же лучше тем, что занимают меньше места на вводном щите. Как Вы понимаете, недостатком является более высокая стоимость и меньший срок службы, что и отбивает интерес у покупателей. Выбрать тип счетчика нужно судя по своим материальным возможностям. О том, как работает один и другой вариант, мы рассказывали в статье: https://samelectrik.ru/kak-rabotaet-schetchik-elektroenergii-starogo-i-novogo-obrazca.html.
2. Однотарифные и многотарифные. Тут уже развелась целая дискуссия среди обладателей счетчиков на два/три тарифа и обычных однотарифных приборов учета. Мы уже рассматривали преимущества двухтарифных счетчиков, где предоставляли как негативные, так и положительные отзывы покупателей. Еще раз повторяем, что рациональность выбора электросчетчика на несколько тарифов зависит от региона проживания и от того, какой бытовой техникой Вы пользуетесь чаще. Если у Вас ночной ритм жизни, лучше выбрать и купить многотарифный счетчик для дома и квартиры.
3. Однофазный либо трехфазный. Тут все просто и выбор счетчика зависит от вида электроснабжения вашего дома или квартиры) — однофазного или трехфазного.
4. Класс точности. Данная характеристика показывает процентную погрешность счетчика электроэнергии при учете расхода электроэнергии. На сегодняшний день необходимо применять устройства с классом точности не ниже, чем 2,0 (согласно Постановления Правительства РФ от 04.05.2012 N 442 (ред. от 22.06.2019), см. Правила организации учета электрической энергии на розничных рынках. п. 138). Чем точнее учет, тем меньше вероятность обмануться при оплате «за свет».
5. Мощность.Еще одна не менее важная характеристика, которую нужно учитывать при выборе счетчика электроэнергии — суммарная электрическая нагрузка (мощность). Рынок электротехнических изделий предлагает счетчики прямого включения в диапазоне токовой нагрузки от 5 до 100А. О том, как определить потребляемую мощность электроприборов, мы рассказывали в отдельной статье.
6. Способ крепления. Корпус может крепиться либо на DIN-рейку либо болтами.
7. Условия применения. Существуют устройства, предназначенные для использования только в отапливаемых помещениях, а существуют уличные модели. Счетчики должны эксплуатироваться в тех условиях, которые установлены в паспорте прибора учета.

Краткий видео обзор по выбору электрического счетчика для дома и квартиры:

Советы экспертов

Схема подключения

Схема подключения приборов учета электроэнергии зависит от конструктивных особенностей устройства. Однофазные модели чаще приобретают владельцы квартир. Поэтому стоит рассмотреть особенности монтажа электросчетчиков этого типа.

Подключение прибора энергоучета ведется по инструкции. Клеммная колодка содержит 4 контакта на ввод и вывод фазы и нуля. То есть первые подключаются к автомату, провода от которого идут к внешней сети, а вторые — к внутренней.

Помимо указанных электросчетчиков, в магазинах встречаются приборы полукосвенного и косвенного включения. Оба устройства требуют наличия трансформатора. Поэтому установка подобных счетчиков без специализированных знаний невозможна.

Время действия тарифа

Если пользователем услуг электроснабжения была выбрана двойная тарификация, то стоимость будет повышаться лишь на дневной период времени. При расчете стоимости учитывается ночной тариф, он представлен нижним пределом цены. Наглядный расчет поможет понять, сколько средств экономят, применяя указанный тариф:

• единый тариф в Москве на 2019 год до 30 июня составляет 5,47 рубля в случае одноставочного расчета;
• при использовании дифференцированного тарифа, где первая зона работает с 7 до 23 часов, а вторая – с 23 до 7 часов, коэффициент составляет 6,29 рубля и 1,95 рубля, соответственно;
• из указанных сведений напрашивается вывод, что разница между единой ставкой и двухфазным тарифом в дневное время составляет 82 копейки, но при ежедневном использовании ресурса итоговые суммы позволят значительно сэкономить финансы.

Ночной тариф преимущественен для тех пользователей, которые в дневное время суток редко находятся дома. В таком случае электроэнергия днем не расходуется, следовательно, учет ресурса не происходит. В ночное время пользователь может совершать бытовые дела по дому – пользоваться электрическими приборами, светом, при этом платить всего 1,95 рубля за 1 кВт энергии.

Опции и технические характеристики устройств

Ряд моделей приборов учета дополняются модулями, посредством которых показания передаются энергоснабжающей организации через интернет. Однако покупать устройство с таким механизмом рекомендуется после того, как поставщик подтвердит, что данный функционал поддерживает сеть.

Также двухтарифный счетчик может дополняться следующими опциями:

• запись информации о показаниях за прошлые месяцы;
• мгновенный подсчет текущих показателей напряжения, активной мощности и объема энергопотребления (функция мультимера);
• запись моментов скачков напряжения;
• отражение точек изменения фаз, пика энергопотребления и другие функции.

Ряд моделей способны поставлять показания об энергопотреблении на компьютер пользователей. Но на практике подключать эти приборы с расширенным функционалом невыгодно: описанные опции обычно не используются.

Какой счетчик выгоднее: однотарифный двухтарифный или трехтарифный

Основное отличие между обозначенными приборами заключается в методологии подсчета израсходованной энергии.

Однотарифный счетчик считает потраченною энергию по единому тарифу, независимо от времени суток. 2-тарифный и 3-тарифный приборы подсчитывают энергию с привязкой ко времени. Тарификация меняется, и создаются условия для реальной экономии финансовых средств.

Суточные коэффициенты, посредством которых производятся расчеты в многотарифных счетчиках, существенно отличаются. Имеется также зависимость от поставщика энергии и геолокации региона. Действующие коэффициенты устанавливаются именно поставщиками.

Двухтарифный прибор учета считает расход тока в ночное и дневное время. Поэтому чтобы поучить экономию, нужно изменить свой образ жизни и выполнять основные бытовые дела ночью.

Принцип работы 3-тарифного прибора еще более сложный. Счетчик учитывает потребление электричества в часы пик. В эти временные отрезки тарифы достигают своего апогея.

Сегодня использование двухтарифных счетчиков в большинстве российских регионов оправдано существенной экономией средств за оплату электричества. Об этом свидетельствуют следующие факты:

• электронный счетчик стоит дороже однотарифного, но с течением времени окупается;
• перевод часов и смена разделения учетных зон требует проводить перепрограммирование счетчика. Услуга обойдется в 500 рублей;
• поставщики энергии в регионах с высокой долей ночного потребления нивелируют выгоду дифференцированностью учета.

Дома, которые оборудованы стационарными электрическими плитами и электрическим отоплением, обслуживаются по другим тарифам. Уточните этот факт перед решением, какой двухтарифный счетчик электроэнергии выбрать.

Как выбирать?

Что необходимо учесть, чтобы выбрать хороший счётчик электроэнергии? В первую очередь, следует избавиться от предубеждения, что чем дороже электросчетчик, тем он лучше. Достаточный уровень функциональности и надежности может предоставить и простой прибор с невысокой стоимостью. К тому же дорогое оборудование нередко требует дополнительного обслуживания.

Самым важным параметром, влияющим на выбор, является класс точности. Чем он выше, тем меньше вам придется переплачивать за погрешность в подсчетах. Оптимальным считается показатель в 2,0.

Посмотрите, на какой межпроверочный интервал рассчитан счётчик. Некоторые современные модели готовы уверенно прослужить 15-20 лет, но чаще всего этот показатель составляет 4-5 лет.

Перед тем как выбрать тот или иной счётчик, проверьте его на соответствие типу сети, подведенной к вашей квартире или дому. В однофазную сеть может быть включен только однофазный прибор, а в трехфазную — трехфазный.

Волновая нагрузка

Если рассматривать потребление электроэнергии на «нижнем уровне», график имеет вид синусоиды. К примеру, в доме с большим числом квартир ночью люди отдыхают, и в работе находится небольшая часть электрических приборов (холодильник, ПК, ночник и другие устройства).

В период с 7 до 10 утра ситуация меняется, и кривая нагрузки резко идет вверх. Люди поднимаются с кроватей и приступают к сбору детей в школу, готовятся на работу и решают иные задачи. Как результат, включаются многие электроприборы, начиная с телевизора, заканчивая электрочайником и бойлером.

Далее жильцы уходят на работу, и ситуация с нагрузкой нормализуется — кривая снова идет вниз и остается там до вечернего времени, когда люди возвращаются с работы и приступают к домашним делам — купаются, смотрят телевизор, греют пищу в микроволновой печи, готовят в духовке и так далее. В результате потребляемый ток снова растет и достигает пиковых значений.

Максимальная нагрузка имеет место до 10-11 вечера, после чего люди постепенно отходят ко сну, и цикл повторяется. Наступает время очередного ночного минимума. Чтобы избежать рассмотренных выше колебаний, внедряются двухтарифные счетчики. Их особенность — контроль нагрузки только в двух зонах, а именно ночью и днем.

Снижение тарифов в ночное время и их повышение днем стимулирует людей переходить на новые приборы учета. Как результат, выигрывают обе стороны.

Потребитель экономит электроэнергию и получает платежки с меньшими суммами, а поставщик электроэнергии разгружает подстанции и электростанции, тем самым продлевая срок жизни дорогостоящего оборудования. Также снижается риск аварий в сети из-за пиковых нагрузок.

Человек, который установил двухтарифный счетчик, может включать машинку, бойлер и котел ночью, когда тариф на электроэнергию ниже, а утром отключать их.

Счетчики с дистанционным пультом и автоматической передачей данных значений электроэнергии

Счетчик электроэнергии с дистанционным снятием показаний — это инновационная разработка. При выборе среди иностранных производителей следует убедиться, что программное обеспечение счетчика адаптировано под российские электросети. Представляем 6 лучших таких устройств.

Нева 103 1SO 5(60)А/230В

Электрический счетчик с пультом Нева 103 предназначен для измерения активной электрической энергии в однофазных сетях в частных домах, где потребление электроэнергии умеренное. Корпус полностью герметичен, выполнен из прочного пластика, экранирован от электромагнитных полей. Счетчик оснащен электрическим испытательным выходом активной электроэнергии, а линии можно переключать на ДПУ, выполнять перезагрузку счетчика. Предусмотрена установка только на динрейку.

Технические характеристики:

• Тип сети: 1-фазный
• Количество тарифов: 1
• Класс точности: 1
• Принцип работы: электромеханика
• Стоимость: 650 – 800 руб
• Недостатки: нет достаточной информации о параметрах сети

Меркурий 201.2 с ПДУ

Если вам необходим коммерческий учет расхода активной электроэнергии по нескольким потребителям из одного источника, тогда Меркурий 201, это то, что вам надо. Прибор автоматически заносит данные учета в журнал событий. Все действия с функционалом счетчика можно вести дистанционно с ПДУ, к примеру: переключать процентный учет потребляемой энергии, выключать учет и оставлять при этом видимость учета. Одним нажатием кнопки можно полностью выключить или включить электросчетчик.

Технические характеристики:

• Тип сети: однофазный
• Количество тарифов: 1
• Класс точности: 1
• Принцип работы: электронный
• Цена: 800 – 1400 руб
• Недостатки: не обнаружено

Меркурий 200 02

Электросчетчик Меркурий модель 200 02 1-фазный (двухфазный) 2-тарифный. Все данные архивируются в журнале событий, а управление функционалом можно осуществлять дистанционно. Счетчик адаптирован для работы с системой АСКУЭ. На ПДУ можно переключать учет электроэнергии по установленным процентам, а также выполнять перезагрузку счетчика.

Технические характеристики:

• Тип сети: однофазный
• Количество тарифов: 2
• Класс точности: 1
• Принцип работы: электронный
• Стоимость: 1500 – 1900 руб
• Недостатки: не рассчитан на большую силу тока

Энергомера CE-300 R-31

Модель CE-300 предназначена для работы в трехфазной сети с силой тока 50 А. Это вполне достаточно для дома с умеренным потреблением энергии. Все нужные данные по сети и функционалу устройства выводятся на ЖК-дисплей. Имеется дублирующая светодиодная индикация. На ПДУ можно переключать учет электроэнергии по установленным процентам, а также выполнять перезагрузку счетчика.

Технические характеристики:

• Тип сети: 3-фазный
• Количество тарифов: 1
• Класс точности: 1
• Принцип работы: электронный
• Стоимость: 3300 – 3600 руб
• Недостатки: завышенная цена

Вектор 3-АМ-01

Это один из лучших электрических счетчиков, о чем свидетельствуют многочисленные отзывы о нем. Он предназначен для учета электроэнергии в сети 380 В с силой тока 100 А. В счетчике имеется защита от постороннего доступа к функционалу, реверсная блокировка, телеметрический выход, PLC-модем. На ПДУ можно дистанционно переключать проценты учета потребляемой энергии.

Технические характеристики:

• Тип сети: трехфазный
• Количество тарифов: 1
• Класс точности: 1
• Принцип работы: электронный
• Стоимость: 2800 – 3000 руб
• Недостатки: однотарифный

Меркурий 231-АТ

Если у вас в гараже налажен круглосуточный бизнес, то Меркурий 231-АТ — лучший двухтарифный счетчик. Он предназначен для работы в сети 380 В с силой тока до 60 А. На ПДУ можно переключать учет электроэнергии по установленным процентам, а также выполнять перезагрузку счетчика. В плане соотношения цены/качество, это самый рациональный вариант для большого хозяйства в частном доме.

Технические характеристики:

• Тип сети: трехфазный
• Количество тарифов: 2
• Класс точности: 1
• Принцип работы: электронный
• Стоимость: 2600 – 3200 руб

Как посмотреть показания счетчика электроэнергии за день и ночь?

Чтобы узнать, по какому тарифу в данный момент расходуется электричество, нужно обратить внимание на галочку на счётчике. Её расположение над надписями Т1 и Т2 говорит об актуальном использовании электричества днём или ночью

Чтобы снять показания двухтарифного счётчика электроэнергии за разное время суток, нажмите кнопку «Ввод». На экране отобразится показание Т1 за день, списываете выведенное целое значение в блокнот без знаков после запятой. После повторного нажатия «Ввод» отображаются данные Т2 за ночь. Если нажать кнопку ещё раз, покажется общая сумма израсходованной за месяц электроэнергии.

Как выбрать двухтарифный счетчик

Двухтарифные электросчетчики различаются по следующим показателям:

• однофазные и трехфазные;
• класс точности измерения;
• максимальная мощность электроэнергии;
• количество зон, которые обслуживает прибор;
• наличие либо отсутствие функции дистанционной передачи данных;
• тип крепления (болты или дин-рейка);
• особенности дисплея;
• виды дополнительных функций.

Для частных домов и квартир, жители которых в месяц могут потреблять более 500 кВт, ставить однофазный электросчетчик нельзя, так как в таких зданиях требуется трехфазное подключение.

Также, прежде чем выбирать устройство учета, необходимо выяснить, какой максимальный уровень нагрузки способна выдержать сеть. В среднем, установленные в квартирах электрические приборы выдают не более 10 кВт. Для таких случаев подходят стандартные счетчики с допустимым значением в 60 А.

Если предварительные расчеты показывают, что суммарная мощность превысит 10 кВт, то обычный электросчетчик следует поменять на 100-амперный. В этом случае речь идет не о выгоде, а о необходимости обезопасить общую сеть от перегрузки.

Выгода установки

Однозначно утверждать, что переход на многотарифную схему оплаты электроэнергии будет выгодным, нельзя.

Да, поставщики снижают стоимость киловатт-часа в период минимального потребления на 30% – 60%, но зато на время пиковых нагрузок они ее увеличивают — иногда до 30%.

Причем единой системы нет — в каждом регионе действуют свои тарифы.

Приведем пример. В Екатеринбурге и области в 2014 – 2020 гг имело место такое соотношение цен:

• обычный недифференцированный тариф: 3,07 руб./кВт*ч;
• двухтарифная схема: день — 3,09 руб./кВт*ч, ночь — 1,46 руб./кВт*ч.

При таких условиях переход на дифференцированный учет владельцу жилья со стандартным набором электроприборов наверняка принесет выгоду: дневная стоимость в многотарифной схеме почти не отличается от обычной (при однотарифной схеме), так что даже если жильцы будут пользоваться электроприборами только днем, они сэкономят за счет работы холодильника.

Несколько иная картина наблюдается в Москве:

• обычный недифференцированный тариф: 4,68 руб./кВт*ч;
• двухтарифная схема, тариф день-ночь: день — 4,91 руб./кВт*ч, ночь — 1,26 руб./кВт*ч.

Обратите внимание на увеличение дневной стоимости относительно базовой однотарифной ставки. Если в Екатеринбурге она составляет 2 коп., то есть менее 1%, то в Москве — 23 коп., то есть почти 5%

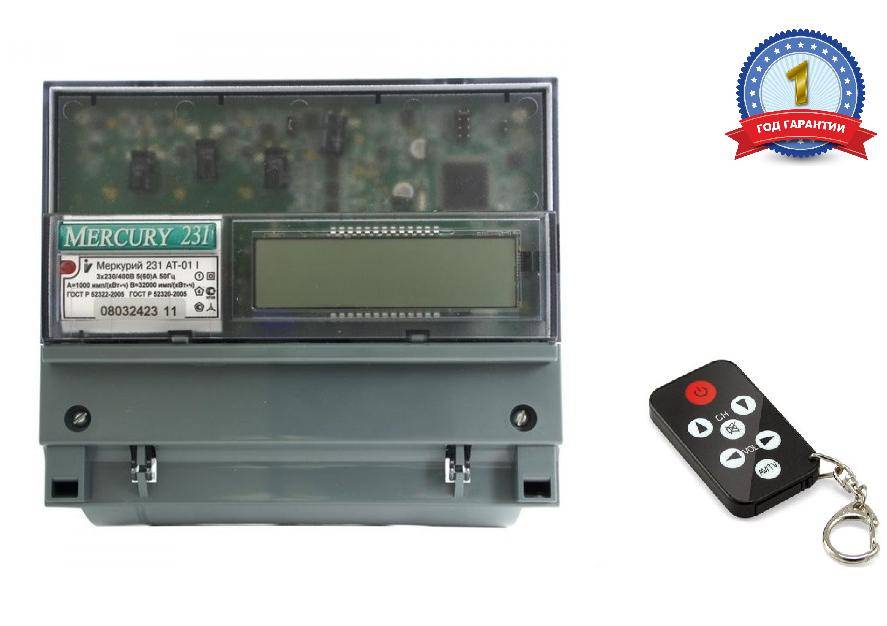

Трехфазный счетчик Меркурий 231 АТ 01 i с пультом, двухтарифный

При таких условиях переход на дифференцированный учет следует тщательно обдумать. Вполне возможно, что при использовании приборов в обычное время, особенно если их много или они достаточно мощные, пользователю придется платить больше.

Другое дело, если он готов немножко усложнить себе жизнь:

• перенести стирку;
• включать бойлер только ночью и т.д.

Двухтарифные счетчики выгодны тем, кого целый день не бывает дома. Как снимать показания с двухтарифного электросчетчика, знает не каждый.

При такой реорганизации переход на дифференцированную тарификацию будет оправданным. В общем, нужно подумать и все просчитать.

Значительную сумму могут сэкономить лица, пользующиеся автономным отоплением с электрокотлом. Отопительную систему нужно оснастить накопителем тепла в виде объемистого резервуара, заполненного теплоносителем. Это даст возможность включать электрокотел только ночью, днем же дом будет отапливаться за счет хранимого в накопителе тепла.

Кому нужен двухтарифный прибор

Расчеты показывают, что двухтарифный прибор выгоден не всем. Наибольшая экономическая польза отмечается в следующих случаях:

1. Жители квартиры активно используют электроприборы в темное время суток. Преимущественно после 23:00. Например, когда все члены семьи работают до позднего вечера, а домашние дела делают ближе к ночи.
2. В квартире присутствует большое количество приборов, работающих круглосуточно. Холодильники, теплые полы, иногда обогреватели. В темное время суток эти устройства будут тратить меньше денег, работая по ночному тарифу.
3. Если мощные электроприборы можно включать после 23:00. Например, планировать стирку на ночное время суток.

Как подключить электросчетчик правильно

Перед подключением нужно убедиться в отсутствии напряжения на панели из металла, а также записать показания электрического счётчика, осмотреть внешний вид и убедиться в целостности пломб.

Рассмотрим по порядку, как подключить счётчик электроэнергии в зависимости от модели.

Монтаж однофазного прибора

Самостоятельное выполнение замены электрических однофазных счётчиков осуществляется в следующей последовательности:

• осмотр внешнего состояния электросчётчика;
• проверка сохранности всех пломб на приборе учёта и на клеммной сборке;
• закоротить вторичную трансформаторную обмотку на токовых клеммах;
• проверить отсутствие тока в электроцепи прибора учёта;
• поочерёдное отключение на сборке клеммной всех проводников цепи напряжения при помощи изоляционных колпачков;
• удаление крышки зажимной с коробки электросчетчика;
• проверка отсутствия напряжения на зажимах и ослабление контактных винтов;
• отвинчивание крепежных элементов и демонтаж счётчика;
• установка нового прибора учёта и завинчивание крепежей;
• введение в зажимы электрического счётчика проводников цепей напряжения и токовых цепей, а также зажим винтов;
• установка крышки зажимной и опломбирование.

Схема подключения однофазного электросчетчика

На заключительном этапе выполняется поочерёдное удаление изоляционных колпачков и закоротки вторичных обмоток на токовом трансформаторе.

Подключение трехфазных моделей

При выборе оптимальной схемы для подключения трёхфазных электросчётчиков на 380В нужно ориентироваться на модель контролирующего устройства. Трёхфазные модели приборов учёта работают и в стандартных электросетях 220В, а подключаются согласно следующим схемам:

• непосредственный вариант подключения;
• полукосвенный вариант подключения;
• косвенный вариант подключения.

Устройства для прямоточного учёта энергопотребления рассчитаны на пропускание тока в пределах 100А, что ограничивает их использование мощностью в 60 кВт. Такие электросчётчики отличаются клеммными контактами для подключения проводов с небольшим сечением.

Схема подключения трехфазного счетчика

Наиболее простой вариант – непосредственное или прямое подключение. В этом случае осуществляет зачистка изоляции на подводящих проводниках и подключение к автоматическому защитному выключателю, после чего подключаются три фазные жилы на клеммные контакты. Нулевой проводник подключается к паре оставшихся незадействованных контактов.

После прибора учёта в обязательном порядке выполняется установка трёхполюсных защитных автоматов.

Преимущества современных счетчиков

Двух тарифные счетчики как смотреть и считать показания? Поменяв старый счетчик на новый, многие люди начинают жаловаться на неудобство его использования и непонятность, сбивая своими жалобами намерения своих соседей сэкономить. Такая реакция первичная. После детального изучения механизма, понимаешь как он работает и выясняются все плюсы прибора, которые выливаются в существенную экономию семейного бюджета.

Современные модели однозначно лучше старых, ведь:

• Счетчики современного образца способны записывать дневной и ночной тариф потребления электричества.
• Помимо основных показателей, они отображают время и дату.
• Приборы способны запомнить показания электроэнергии месячной давности.
• Некоторые модели могут в автоматическом режиме передавать в электроснабжающую организацию показания.

Принцип снятия и расчета израсходованной электроэнергии

В связи с тем, что некоторые модели не оборудованы системой автоматической пересылки данных, необходимо выяснить, как снимаются показания с двухтарифного счетчика. Для этого потребуется:

1. Нажать на «Ввод» и записать показания, появившиеся под буквой «Т». Под цифрой «1» приводятся данные по дневному тарифу, «2» – ночному. У трехтарифных электросчетчиков появляется еще и «3».
2. Вычесть из текущих показаний данные за прошлый месяц по каждому тарифу.
3. Умножить полученные цифры на стоимость одного киловатта по каждому тарифу.
4. Сложить полученные цифры.

При вычислении оплаты за коммунальные услуги рекомендуется не учитывать те цифры, которые будут стоять после запятой. Это усложнит расчет показаний.

Для кого выгоден двухтарифный электросчетчик?

По расчетам, приведенным выше, можно сделать вывод, что с помощью двухтарифного устройства учета можно сэкономить большое количество денег в длительной перспективе. Но не для всех семей подходит этот способ.

Двухтарифный аппарат подходит в таких случаях:

1. Человек часто пользуется электроприборами и светом ночью. Например, он приходит с работы в 10 ч вечера. Если же все домочадцы засыпают до 23 ч, то двухтарифный аппарат учета устанавливать не выгодно, так как основная часть электропотребления будет оцениваться по дневному тарифу.
2. В квартире используется большое количество электроприборов (включая теплый пол), в люстрах используются устаревшие лампы накаливания. В такой ситуации будет ежедневно затрачивать много энергии, поэтому выгода от двухтарифного устройства учета будет ощутимой. Если в доме один холодильник, одна стиральная машина и единственный телевизор, которым будут пользоваться мало, то экономия будет незначительной.
3. В собственном доме для постоянной работы системы отопления, ГВС и освещения необходимо много электроэнергии. Причем отопительные приборы расходуют больше всего тока. Но владельцы могут контролировать работу котлов при помощи таймера и включать их только на ночь.

Если люди ведут в основном ночной образ жизни, то для них выгоден двухтарифный прибор. В остальных случаях ее нужно считать, потому что за монтаж такого электросчетчика нужно будет заплатить обслуживающей организации. Установка обычного двухтарифного аппарата по расценкам Мосэнерго составляет 4000 руб. В остальных регионах цены другие.

Выводы: для кого выгоден многотарифный счетчик, а для кого нет?

Многотарифный учет электроэнергии НЕ БУДЕТ ВЫГОДЕН:

• Тем, кто работает с 8.00 до 17.00 и не может избежать пиковой нагрузки.
• Тем, у кого относительно немного электроприборов или же большинство из них работает днем.
• Тем, у кого дровяное или газовое отопление.
• В местах, где человек находится исключительно летом, например, в загородном доме или на даче.

Многотарифный учет электроэнергии БУДЕТ ВЫГОДЕН:

• Тем, у кого электрическое отопление или теплый пол, работающие преимущественно ночью.
• Тем, у кого много в доме мощных энергопотребителей, которые можно перевести на ночную работу, например, стиральную машину, хлебопечку, насосную станцию и др.

1,68
Дневная зона Т1
4,47
Многотарифный	Ночная зона Т2
1,68
Полупиковая зона Т3
3,89
Пиковая зона Т1
