Как сделать Раздвижные ворота своими руками: чертежи и схемы, эскизы и инструкция – лучшие варианты

Требования к установке

Нужно заранее осмотреть ту территорию, где будут установлены откатные ворота. Также вам необходимо убедиться в том, что на участке можно заниматься монтажом конструкции подобного вида. Чтобы не совершить ошибку, внимательно осмотрите проем и ту территорию, которая к нему прилегает:

Чтобы створка откатывалась без всевозможных препятствий, следите, чтобы свободного пространства было достаточно для подобных целей. Чтобы ворота функционировали в нормальном режиме, оставляйте примерно полторы ширины проема вдоль забора. Также расстояние в глубину участка должно достигать 40 см;
помните о том, что створка, которая сдвигается, будет двигаться со стороны забора, расположенной внутри

Данный фактор стоит принять во внимание в процессе создания планировки территории, во время высадки деревьев, а также прочей растительности;

  • калитка не должна помешать свободному перемещению створки, поэтому лучше сделать так, чтобы она располагалась с противоположной стороны. Достойным решением станут ворота, калитка которых встроена в общую конструкцию. У такого варианта есть высокий порог, который является ее основным недостатком. Он усложняет проход пожилым людям и детям;
  • чтобы открытие или закрытие полотнища было оптимальным, понадобится ровный рельеф. Если на территории есть бугры, наклоны или впадины, то нагрузка на автоматику увеличится, что выведет ее из строя раньше времени.

Это те требования, которые необходимо соблюдать в процессе монтажа откатных ворот. Если все они будут выполнены, то установка конструкции не вызовет у вас никаких проблем. Вы сможете пользоваться откатными воротами, не сталкиваясь со сложностями, которые могут вызвать определенный дискомфорт.

Этапы и основные правила монтажа

Как только будет составлен план, разбирается по порядку весь процесс установки откатных ворот своими руками. В установке ничего сложного нет, но всё-таки нужно следовать основным этапам монтажа, чтобы избежать в итоге ошибок.

Для начала следует рассмотреть все этапы, которые следует пройти в строгом порядке при установке откатных ворот:

В первую очередь важно обратить внимание на обустройство фундамента. Обычно простые варианты ворот не требуют такой подготовительной работы, но для установки откатной системы требуется фундамент хотя бы на небольшую глубину. Второй этап — это прокладывание электрокабеля в том случае, если был выбран способ работы откатных ворот от электрического привода, хотя это может также потребоваться и при установке камеры слежения

Установка устройства с роликами для откатывания ворот. Установка полотна на роликовую систему На этом этапе нет необходимости проводить регулировку ворот при производстве навеса створок. Далее, следует зафиксировать фурнитуру, которая отвечает за то, чтобы улавливать створ ворот

Второй этап — это прокладывание электрокабеля в том случае, если был выбран способ работы откатных ворот от электрического привода, хотя это может также потребоваться и при установке камеры слежения. Установка устройства с роликами для откатывания ворот. Установка полотна на роликовую систему На этом этапе нет необходимости проводить регулировку ворот при производстве навеса створок. Далее, следует зафиксировать фурнитуру, которая отвечает за то, чтобы улавливать створ ворот

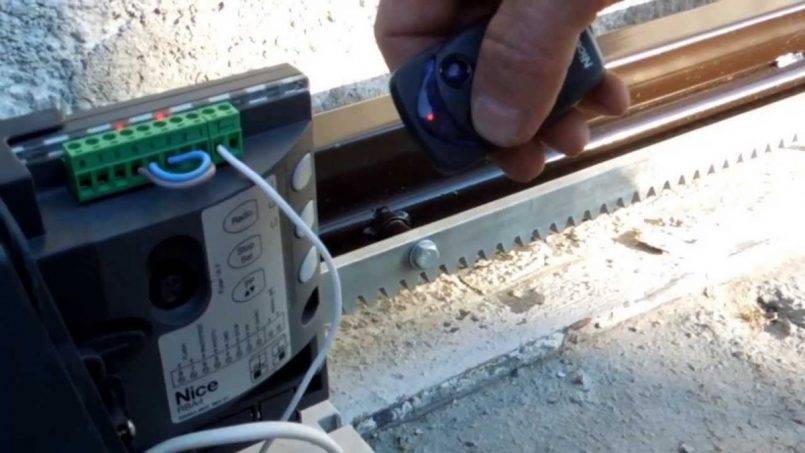

После установки всех необходимых элементов системы производится регулировка ворот. Также проверяют каждый ролик на плавность хода и качество движения самого полотна в системе прокатного механизма. Монтаж автоматической системы отката ворот производится согласно планам.

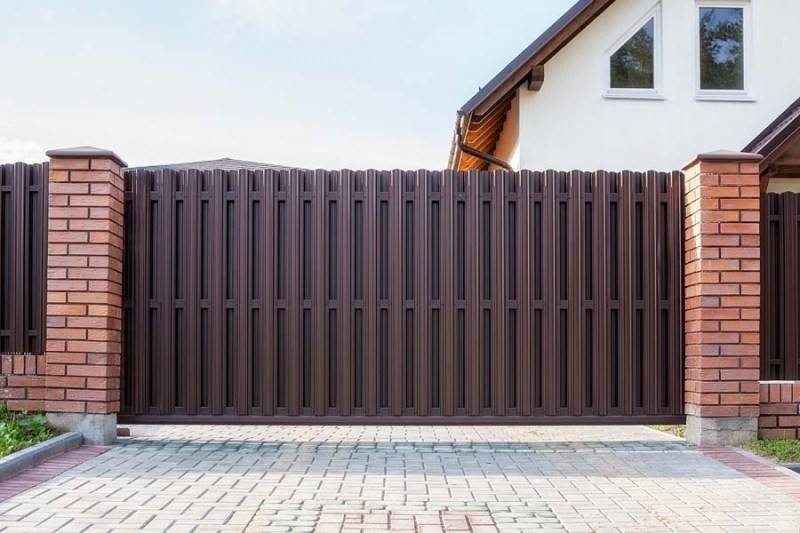

Преимущества использования

Главным преимуществом такого механизма является комфорт и функциональность в использовании.

Если вы используете откатные ворота, тогда высота проезжающей конструкции не будет мешать. Такими воротами удобно пользоваться. Приятно также то, что конструкцию можно собрать самостоятельно, не тратя дополнительных денежных средств. При этом стоит правильно подобрать материал.

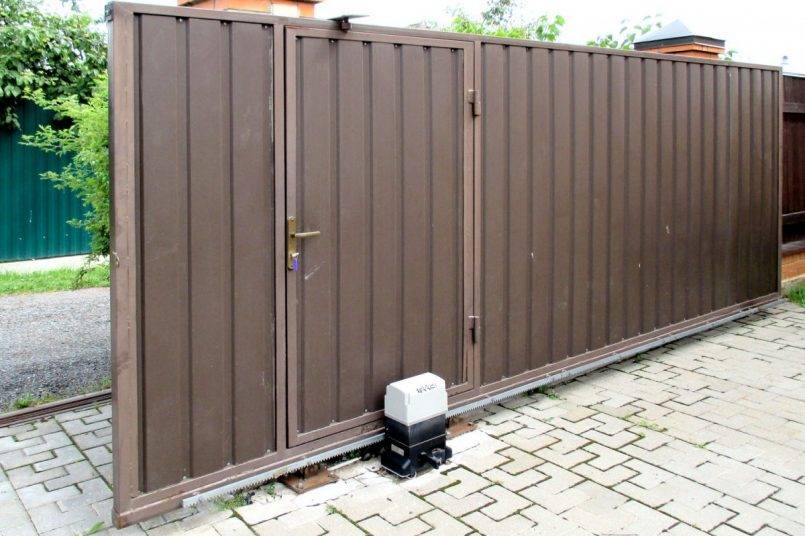

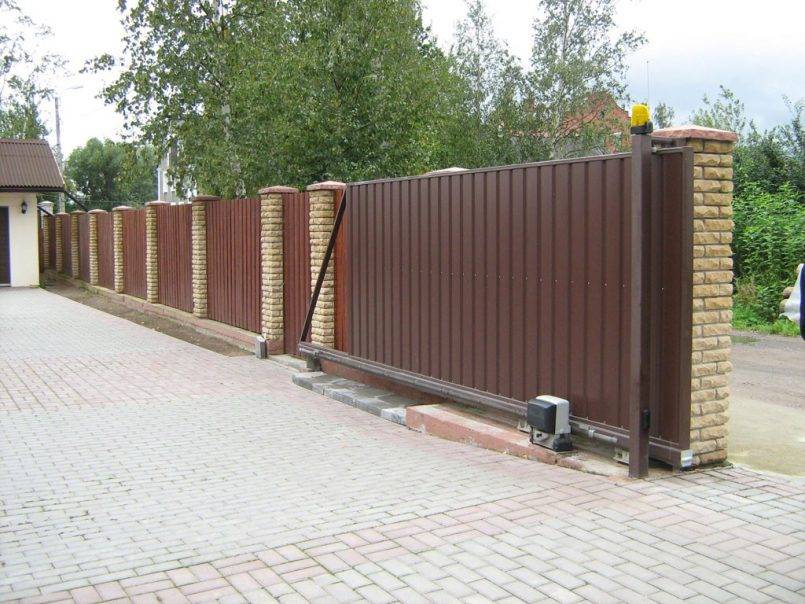

На фото раздвижных ворот можно заметить простоту конструкции. Изделие без автоматики достаточно легкое, монтажные работы легко сделать самому.

Для наиболее лучшего результата специалисты рекомендуют использовать чертежи раздвижных ворот, посмотреть видео для усовершенствования своих умений.

Если у вас есть дополнительные средства, можно сделать механизм автоматизированным.

Изделие прослужит около 10-15 лет. По своему механизму роликовые или же рельсовые тележки передвигаются во внутренней части направляющих. Таким образом, они защищены от пагубного влияния внешней среды. Например, от дождя, или снега, дополнительных загрязнений они защищены.

Кроме достоинств, следует рассмотреть недостатки. Это высокая цена и вес, а также громоздкий внешний вид.

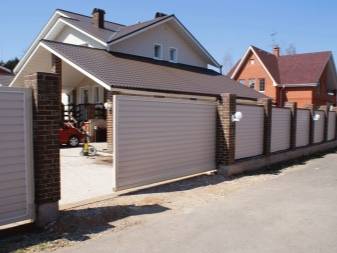

Когда можно установить откатные ворота

Для установки желаемого вида откатных ворот порой недостаточно большого желания и бюджета; во многом успех установки зависит от типа участка, на котором ворота собираются расположить.

В некоторых ситуациях установить ворота либо вовсе невозможно, либо сильно усложнено.

Например, проблема с пространством всегда встает очень остро. При коротком заборе о воротах можно и не мечтать, так как пространство, в которое ворота будут откатываться, должно быть ничем не закрыто как минимум на ширину проема, умноженного на полтора.

Причиной тому служит то, что помимо самих ворот их технологическая часть также занимает немало места.

Обратите внимание!

  • Многоуровневый потолок из гипсокартона с подсветкой: пошаговая инструкция как сделать своими руками + 86 фото

  • Утепление дома своими руками: инструкция по установке разных типов утеплителей + 95 фото

  • Как профессионально провести монтаж встраиваемого электрощитка? Полезные советы от профи и рекомендации по выбору оборудования

Кроме того, забор должен быть прямым, так как ворота двигаются по прямой траектории

Да, вполне очевидный факт, но многие потребители забывают принять его во внимание. Неровностей рельефа в месте открытия ворот так же быть не должно

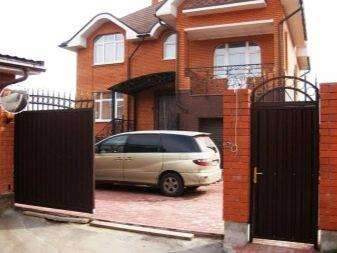

Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

  • Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
  • Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
  • Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.
  • Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
  • Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
  • В зимний период не требуется расчистка снега перед открыванием створки.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

  • для подвесного и колесного видов конструкций – ширине полотна,
  • для консольных ворот – на 40-50% больше ширины створки.

Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.

Как залить ленточный фундамент под откатные ворота

Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:

  • песок, щебень и цемент для бетонирования;
  • консольные металлические блоки;
  • продольные металлические швеллеры;
  • арматурные прутья и вязальная проволока. Из них собирается каркас;
  • необрезные доски для устройства опалубки;
  • бетономешалку;
  • электро- или газосварку;
  • уровень строительный;
  • рулетку;
  • штыковые и совковые лопаты;
  • лом;
  • опорный швеллер;
  • молоток, ножовку по железу, а также топор и уголок для устройства опалубки.

Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.

Приступаем к изготовлению фундамента:

  1. Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.

  2. Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.

  3. Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.

  4. Устанавливаем подготовленный арматурный пояс горизонтально. Выступающую часть углубляем на 12 см ниже поверхности почвы. К краю проёма смещаем его фронтальную часть. Расстояние от пояса до опалубки — минимум 2 см во всех плоскостях.
  5. К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.

  6. В основу помещаем швеллер и связываем его с каркасом. Он необходим для крепления механизма привода откатной конструкции.
  7. Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.

  8. Замешиваем раствор в таких пропорциях: 6 вёдер речного песка, 2 ведра цемента, 2 ведра щебня и необходимое количество воды, чтобы смесь не получилась очень густой. Щебень добавляет бетону прочности. Если планируется использовать готовую бетонную смесь, то она должна быть марки не ниже М200. Для приготовления раствора берём цемент М500.
  9. Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.

  10. Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.

При устройстве любого типа фундамента сразу закладывается электропроводка.

В итоге мы получаем фундамент, имеющий три поперечных швеллера, расположенных на 7 см ниже проезжей части.

Следует обратить внимание на следующие моменты:

  • при расчёте фундамента необходимо учитывать крепость столбов и массу конструкции, так как нагрузка всех частей ворот на основание может отличаться;
  • бетон нужно заливать как под саму конструкцию, так и под опорные столбы;
  • арматуру для пояса надо приварить или плотно обвязать специальной проволокой;
  • после монтажа закладных, часть траншеи требуется залить бетоном так, чтобы он целиком их не закрывал. Это необходимо для того, чтобы в будущем можно было правильно установить остальную конструкцию;
  • изначально необходимо установить столбы, служащие опорой для ворот.

Обязательно соблюдайте технологию и вышеприведённые правила, поскольку неверно сделанный каркас или фундамент не дадут возможности автоматике откатных ворот нормально работать, что может привести к разрушению некоторых важных частей конструкции ворот.

Видео: заливка фундамента под откатные ворота

Правильно изготовленное опорное основание определяет возможность безотказной эксплуатации и долговечность откатных ворот. На фундамент действуют существенные нагрузки в разных плоскостях (на сжатие, кручение или изгиб). Его можно изготовить и самостоятельно, но при наличии технических характеристик откатной конструкции, правильно составленных чертежей и при некотором строительном опыте.

Полезные советы

Автоматические ворота обладают высокими показателями надежности, прочности и долговечности, но со временем могут возникнуть определенные неисправности, ведь детали изнашиваются. Все виды механизмов нуждаются в обслуживании, поскольку только в таком случае можно рассчитывать на их длительный срок службы. Владельцы ворот нередко прибегают к услугам срочного ремонта, чтобы найти выход из ситуации.

Только ремонт позволит справиться с проблемой, поскольку сломанные подвижные ворота могут нарушить ваши планы, а также помешать вам выполнить важные дела.

Ворота обслуживаются сервисными службами, ведь это неотъемлемая часть их комфортной эксплуатации. В особенности, это касается той ситуации, когда ворота установлены на промышленном объекте. Если вдруг они выйдут из строя, предприятие может понести значительные убытки. Хоть преимущества откатных ворот очевидны, они не защищены от поломок. Обычно неисправности могут возникнуть из-за того, что человек пользуется конструкцией неправильно.

Если говорить о неправильном процессе эксплуатации конструкции, то здесь все должно быть понятно. Если управлять воротами в ручном режиме, можно произвести манипуляцию, которая выведет из строя деталь ворот. Если речь идет об автоматической работе конструкции, то внутрь могут попасть посторонние предметы, которые не дадут воротам свободно перемещаться. Сюда же можно добавить и то, что сотрудники современных предприятий чувствуют абсолютную вседозволенность. Они начинают самостоятельно ремонтировать конструкции, если те вышли из строя. В результате поломка становится еще более масштабной. Именно после подобных вмешательств может понадобиться капитальный ремонт ворот.

Избежать их можно, если пользоваться услугами регулировки и настройки конструкций. Их предлагают многие сервисные службы. Если подобное регулирование не осуществляется, то человек столкнется с необходимостью в проведении капитального ремонта конструкции. В результате предприятие понесет немалые убытки. Разнообразные поломки могут быть вызваны тем, что обслуживанием ворот занимаются сотрудники с недостаточным опытом работы. Нужно провести работу с персоналом, отправить работников на курсы повышения квалификации, чтобы исключить риск выхода ворот из строя.

Обратите внимание на то, что лучше предотвратить поломки, поскольку ремонт может влететь в копеечку. Также нередко невозможно починить ворота из-за того, что в магазинах нет нужных для них комплектующих

В ремонте вам может быть отказано из-за того, что проводить ремонт нецелесообразно. Может оказаться, что намного дешевле установить новую конструкцию, чем ремонтировать вышедший из строя вариант. Никуда не деться и от такой проблемы, как пренебрежение плановым техническим обслуживанием. Данное направление деятельности – это прерогатива специальных организаций, которые обладают немалым опытом, но и это не должно успокаивать полностью.

Он без особых проблем обнаружит, в чем проблема, а после займется процессом ее устранения. Первые признаки, которые говорят о наличии неисправности, игнорировать нельзя. Если вдруг ворота перестали хорошо открываться или закрываться, не медлите с их техническим обслуживанием. Благодаря услугам специалистов у вас будет возможность сэкономить финансы на решении проблемы.

Чаще всего, поломка ворот сопровождается различными проявлениями, которые ей предшествуют. Это могут быть сторонние громкие звуки, которых ранее вы не слышали. Также конструкция может перекоситься или же перестать плотно закрываться. Вышедшие из строя ворота работают с шумом и с прерываниями. Нередко установкой ворот занимаются профессионалы без должного опыта, именно поэтому они совершают определенные ошибки, которые приводят к проблемам в дальнейшем. От данных факторов невозможно защитить даже электрические системы, стоимость которых очень высокая.

Если люди будут внимательно и ответственно относиться к техническому состоянию ворот, то они смогут продлить срок службы конструкции. Необходимо регулярно инструктировать сотрудников касательно вопросов про обслуживание ворот. Также обязательно приглашайте на свой объект профессионалов, чтобы избежать серьезных поломок и необходимости проведения капитального ремонта.

Устройство откатных ворот

Ворота откатного типа пользуются заслуженной популярностью – они долговечны, респектабельны, практичны. Поэтому многие владельцы гаражей выбирают именно этот вид въездных конструкций

Важно учитывать каждый этап работ, выполнять все процедуры качественно и правильно

Внимание! Сперва следует предусмотреть создание надежного фундамента. Этот этап работ является одним из самых важных. Снизу к полотну приваривают направляющую балку

При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка

Снизу к полотну приваривают направляющую балку. При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка.

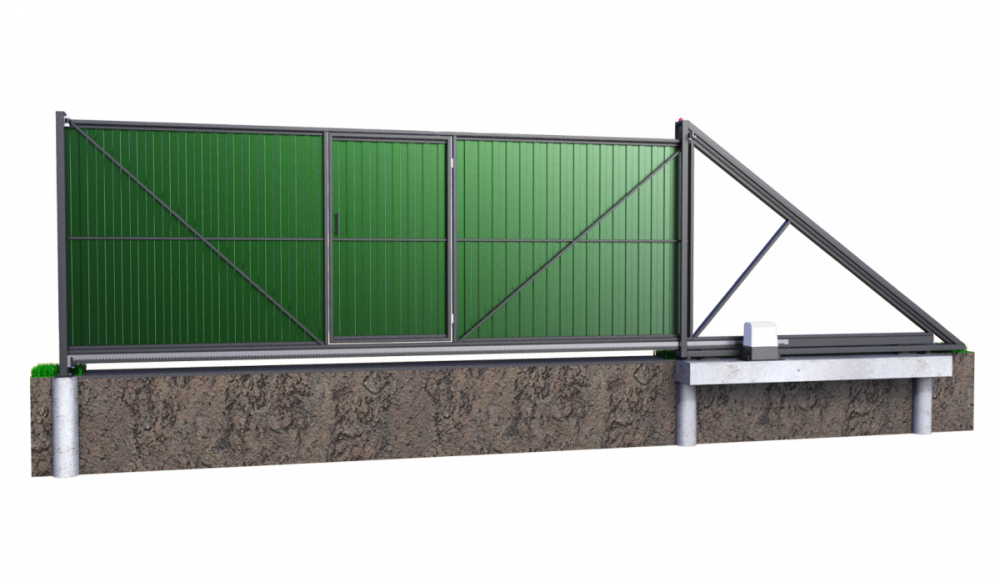

Откатные ворота консольного типа обладают несколькими отличительными особенностями. Каркас сваривают из профильной трубы. К нему приваривают несущую балку, внутри которой перемещаются ролики. Поскольку балка приварена к полотну, она передвигается при открытии конструкции.

Чтобы продлить срок исправной службы ворот, на створку снизу крепят разгрузочный ролик. Эта деталь входит в нижний улавливатель, принимая на себя часть нагрузки. Чтобы конструкция при открытии стопорилась, устанавливают ролик ограничителем. Боковые качения предотвращают установкой верхнего улавливателя.

Чтобы внутрь балки не попала грязь, ее концы закрывают заглушками. Изделие устанавливают на трех деталях:

  • опорный столб;
  • ответный столб;
  • фундамент, на который устанавливаются площадки с каретками.

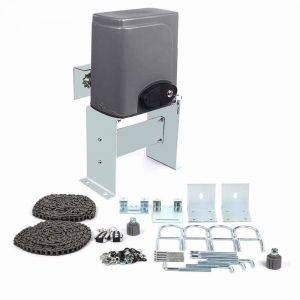

Реализовать автопривод в откатной конструкции гораздо проще, чем в других системах. Его устанавливают между роликовых кареток. Чтобы привести полотно в движение, сбоку к нему крепят рейку с зубчиками. Электропривод оснащают блоком контроля.

Плюсы создания консольных гаражных ворот:

  • В таких моделях нет открывающихся створок, поэтому полезная площадь перед гаражом не уменьшается.
  • Нельзя повредить машину при случайном открытии.
  • Проем не ограничен по высоте.
  • Даже при обильных снегопадах полотно довольно легко открывается и закрывается.
  • Все элементы качения, которые обеспечивают работу конструкции, размещены внутри балки, поэтому на них не действуют неблагоприятные погодные факторы.
  • Открыть ворота может даже ребенок, ведь больших усилий не требуется.

Однако у откатных ворот есть и свои недостатки. К ним относится сложность сооружения и установки, необходимость освободить участок для открытия створки в полтора раза больший, чем ширина самого проема.

Монтаж

Установка полотна ворот происходит только после полного застывания фундамента, которое возможно через 10-28 дней после заливки. Скорость высыхания зависит от состава раствора, температуры и влажности окружающей среды.

Сначала с помощью лазерного уровня или шнурка намечается траектория движения створки ворот. На максимальном расстоянии друг от друга на швеллер устанавливаются роликовые опоры.

Положение консольных блоков важно правильно отрегулировать и проверить горизонтальность нижней балки строительным уровнем. Блок, который находится ближе к проему, располагается так, чтобы в открытом состоянии ворот расстояние от пролета до ролика составляло 15-20 см

Вторая каретка при закрытых воротах должна находиться на расстоянии 5-10 см от конца рельса. В таком положении роликовые механизмы слегка привариваются к швеллеру, вся конструкция еще раз проверяется на легкость хождения полотна по роликам

Блок, который находится ближе к проему, располагается так, чтобы в открытом состоянии ворот расстояние от пролета до ролика составляло 15-20 см. Вторая каретка при закрытых воротах должна находиться на расстоянии 5-10 см от конца рельса. В таком положении роликовые механизмы слегка привариваются к швеллеру, вся конструкция еще раз проверяется на легкость хождения полотна по роликам.

Не стоит крепить площадки на швеллер с помощью болтов, которые идут в комплекте. Если окажется, что при установке возникла даже небольшая погрешность, открутить такие болты уже не получится. Для переустановки придется их срезать и проделывать все действия заново.

Роликовые тележки снова закрепляются на площадки, на них надевается полотно и при закрытых воротах производится окончательная регулировка с помощью гаечного ключа. Верхний фиксирующий ролик крепится сваркой к металлическому столбу или закладной в кирпичном столбе, которая находится над фундаментом.

Ответный столб должен быть установлен на фундамент или закреплен сваркой на закладных на кирпичном столбе. Длина столба должна быть равной высоте створки ворот или немного выше. К ответному столбу привариваются нижний и верхний улавливатели. Нижний крепится на 5 мм. выше уровня заезда концевого ролика: так уменьшается нагрузка на опорные консольные блоки при закрытых воротах. Верхний улавливатель нужно крепить на 5 см. ниже верхней части створки ворот.

Концевой ролик необходимо установить внутри направляющей балки и зажать его болтами. Для большей прочности ролик можно приварить в направляющей рельсе. И в завершение на несущую балку с обеих сторон прикрепляются заглушки, которые необходимы для того, чтобы в рельс не попадали снег и грязь, препятствующие работе конструкции. Резиновые заглушки просто вставляются в рельс, а металлические крепятся при помощи сварки.

Климатические условия

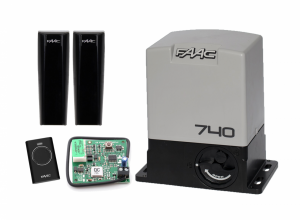

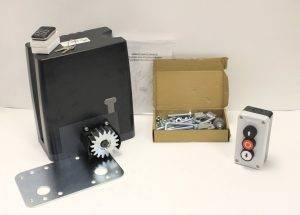

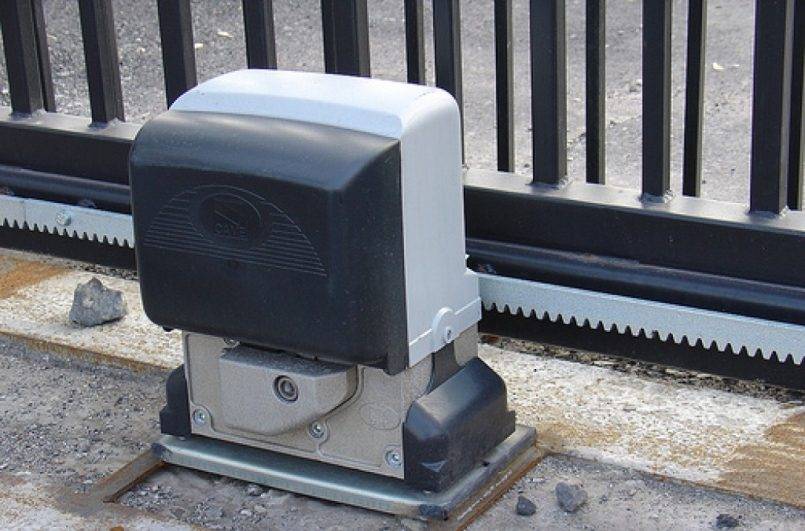

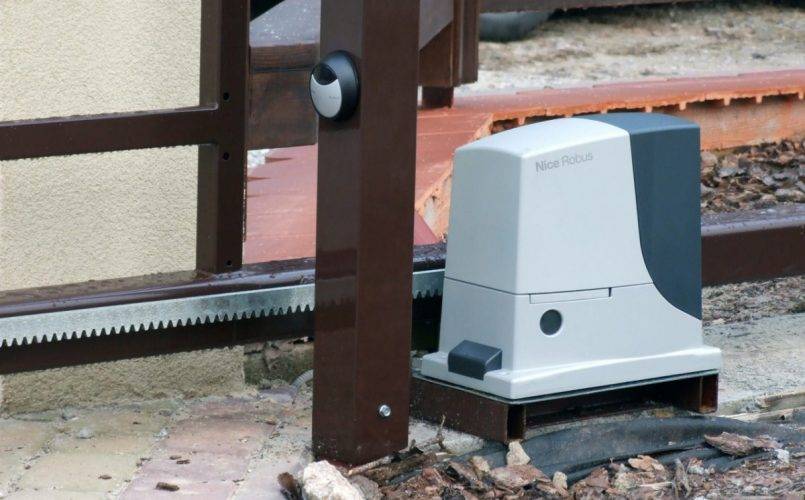

Здесь мы немного углубимся в саму конструкцию всего привода для откатных ворот.

Если вы думаете о том, как сделать привод для откатных ворот самостоятельно, или же собираетесь купить такой – будьте осторожными с вариантами, которые в своей конструкции используют пластиковые шестерни или же шестерни, которые имеют пластиковые части.

В этой ситуации есть несколько особенностей, которые стоит обсудить.

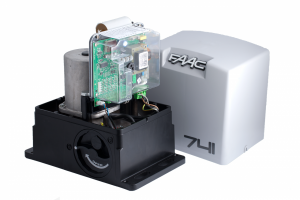

Сами по себе пластиковые шестерни предусматривают то, что весь механизм будет работать примерно раза в 3 меньше по времени, чем если бы на их месте были аналоги из стали или какого-то металла.

Такой вариант хорош для регионов, в которых примерно одинаковая температура на протяжении всего года – это, что касается металлических деталей.

Но основные типы привода откатных ворот имеют определенные аналоги, которые были созданы для разных климатических условий.

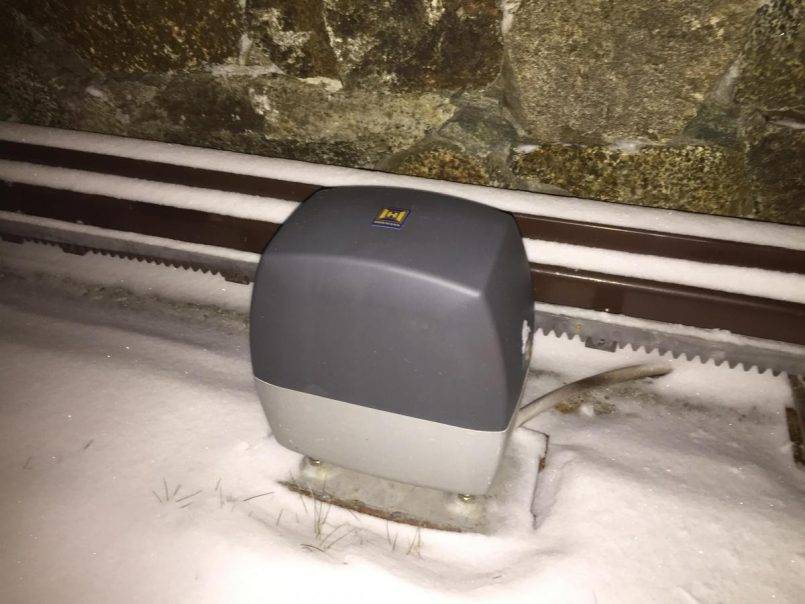

Даже смазка очень высокого уровня при очень низких температурах начинает терять свои свойства, а дешевая и вовсе может замерзнуть, тем самым парализовав весь механизм.

Лично приходилось наблюдать, как хозяева пытались отогревать зимой такой механизм, а все потому, что выбрали дешевый, да и выбирали тоже не очень правильно.

Пластиковые шестерни, с другой стороны, не нуждаются в постоянной смазке, ведь трение между ними не столь сильное. Правда, особенности материала сказываются на износе, а потому время от времени надо будет разбирать механизм и менять в нем некоторые детали.

Это мы еще не затронули дождь, снег, грязь, пыль и тому подобные вещи, ведь они тоже сказы
