Дом из СИП-панелей своими руками: сборка и монтаж (фото и видео)

Фундамент для дома из SIP панелей

Армирование фундамента

Фундамент — это, прежде всего, основа здания. Он передаёт всю нагрузку здания на подстилающие пласты почвы. Помимо прочности самого фундамента, нужно учесть:

общую площадь опоры на почву;
опорную возможность самой почвы;
уровни подземных вод.

Самой распространённой ошибкой при заливке фундамент специалисты считают чрезмерное обилие в нём бетона и металла.

Самыми популярными видами фундамента являются:

свайный (свайно-ленточный);
столбчатый (столбчато-ленточный);
монолитные плиты мелкого заглубления;
ленточное заглубление;
ленточное заглубление с цоколем.

Но, стоит отметить, что среди этого многообразия, для каркасных панельных домов лучшим вариантом будет мелкое заглубление.

Материалы и оборудование

Для того чтобы не тратить свои деньги на покупку сип-панелей для строительства дома, их можно изготовить и самостоятельно. Но для начала работ нам потребуются определенные материалы и оборудование. В первую очередь, нам нужна поверхность ровная, такая, как стол, которая по размерам должна быть несколько большей, чем готовая панель. Кроме этого нам потребуется клей. Могут быть использованы и различные профессиональные устройства, оборудование, но для единичного изготовления это практически не понадобится. Речь тут идет о приборе для вакуумного прессования панелей, устройство, с помощью которого наносится клей, организуется пресс и многое другое.

Мыши и прочие неприятности

Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.

Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местная бригада — «ух». К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».

Краткая информация о доме:

Дата ввода в эксплуатацию: 2021 год
Количество этажей: 2
Тип фундамента: ленточный
Технология: бескаркасная
Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)

Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться

Под воздействием влаги фундамент начал крошиться

В сильные холода (ниже -30 °C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.

Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.

После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.

Установлены куски фанеры, между которыми есть большие расстояния

Вводная по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.

Прекрасно видно, что мыши времени зря не теряли…

Вместе промерзания плинтуса обнаружены мышиные норы и не запенен шов между ОСБ

В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.

Предварительно перекрыта возможность доступа мышей к пенополистиролу, затем фундамент обшит профлистом

Сопутствующие ошибки:

Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
Использован сырой лес.
Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
Углы дома не стянуты длинными саморезами.
Саморезы исключительно черные.

Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.

Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.

Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.

Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.

Дом из СИП-панелей своими руками

Все элементы для общей конструкции изготавливаются на заводах с помощью специального оборудования. Это является гарантией того, что дома из СИП-панелей являются надежными, и не возникнет проблем при их сборке. Если есть навыки плотника, можно изготовить панели самостоятельно, но потребуется высокая точность расчетов. Технология сборки дома из СИП-панелей такова:

Создание проекта сооружения.
Произведение разводки электричества, отопления, водоснабжения.
Закладка фундамента с последующей его обвязкой деревянным брусом.
Установка каркаса из бруса и его обшивка СИП-панелями.
Заделка стыков, отверстий монтажной пеной для герметичности.
Если строение двухэтажное, необходимо монтировать межэтажные перекрытия. Делается это с применением деревянных досок или бруса.

Фундамент для дома из СИП-панели

Для построек этого вида рекомендуется использовать один из таких вариантов:

Свайно-винтовой фундамент. Чаще строительство домов из СИП-панелей ведется с использованием этого вида основания. Такой фундамент быстро возводится, он обеспечивает нормальную вентиляцию постройки, его со временем можно переустановить.
Мелкозаглубленное основание. Для его закладки не нужно применение специальной техники. В таком фундаменте можно оставить отверстия для вентиляции дома из СИП (SIP) панелей.
Железобетонный фундамент. Он характеризуется высоким уровнем гидроизоляции, прочности. Цена его высока, а использование такого основания целесообразно в условиях ползущего грунта, чтобы стройка из СИП-панелей не обернулась возведением неустойчивого сооружения.
Цокольный этаж. Его обустройство – трудоемкий процесс, но по возможности рекомендуется выбрать этот вариант. Он не только делает всю конструкцию устойчивее, но и является дополнительной территорией для технических и жилых помещений.

Каркас дома из СИП-панелей

Для обеспечения прочности конструкции нужно следовать определенному алгоритму ее возведения. Сборка дома из СИП-панелей выполняется так:

Перед возведением необходимо проверить домокомплект на правильность последовательности нумерации на его элементах – она должна соответствовать схеме.
Нужно разложить все панели в соответствии с нумерацией по периметру основания дома из СИП-панелей. Если он двухэтажный, сначала нужно разложить элементы для первого этажа.
Панели сращиваются друг с другом посредством специальных замков. Основу конструкции нужно зафиксировать обвязочным грузом. Для увеличения крепежных характеристик используется монтажная пена.
После установки нижней обвязки монтируются стеновые панели с использованием уровня для их выравнивания.

Шумоизоляция в доме из СИП-панелей

Строения из этого материала обладают высоким уровнем этого показателя. В этом вопросе главное, чтобы корректно выполнялись все этапы строительства дома из СИП-панелей. Усилить его можно с применением специальных материалов, например:

Шуманет-СК. Это звукопоглощающий материал, используемый в виде плит.
Шуманет-100 Супер. Рулонный звукоизоляционный материал.
Вибростек-М. Звукоизоляционный материал рулонного типа.
Экотишина. Шумоизоляция из полиэфирного волокна.
Шумостоп. Звукоизоляционный материал в виде панелей.

Внешняя отделка дома из СИП-панелей

Она используется для улучшения внешнего вида и повышения эксплуатационных свойств. Внешняя отделка домов из СИП-панелей выполняется с применением таких материалов:

Сайдинг. Оптимальный вариант для облицовки, придающий строению привлекательный внешний вид. Для ее выполнения может использоваться дерево, металл, пластик.
Кирпич. Дороговизна, сложность монтажа, увеличение нагрузки на дома из СИП (SIP) панелей делает этот способ отделки не часто используемым.
Штукатурка. Это бюджетный вариант, позволяющий улучшить вид сооружения, но защитную функцию он не выполняет.
Окраска. Для нее используются специальные материалы. Окраска обходится недорого, с ее помощью можно воплощать разные идеи дизайна здания.

Внутренняя отделка дома из СИП-панелей

Дизайн помещений выполняется с применением разных материалов. Для отделки стен можно использовать:

гипсокартон;
ПВХ;
обои;
окраску;
плитку.

Для отделки потолка применяются такие материалы:

гипсокартон;
натяжные потолки;
ПВХ;
пенополистирольная плита;

В возведении здания важно знать не только как самому построить дом из СИП-панелей, но и с помощью каких материалов выполнить напольное покрытие:

наливные полы;
ламинат;
линолеум;
паркет.

Изготовление SIP

Итак, что такое СИП панели для строительства дома? Что нужно для их изготовления? В нескольких словах процедуру производства таких плит можно описать так: берется два листа ОСП, между ними укладывается пласт пенополистирола или другого вспененного полимера. Соединение происходит при помощи специального клея под воздействием давления. Но не все так просто, как может показаться. Производство СИП панелей не лишено некоторых тонкостей и особенностей, состоит из следующих этапов:

листы ОСП можно использовать стандартные, а можно их раскроить под необходимые размеры, как удобно мастеру;
первый лист нужно уложить на абсолютно гладкую прочную поверхность; это может быть пол, стол, большой верстак или нижняя часть пресса;
нанести полиуретановый клей ровным слоем, используя каучуковый зубчатый шпатель или пульверизатор; при пользовании распылителем нельзя забывать о респираторе, иначе клей попадет в дыхательные пути;
сверху сразу укладывается пласт пенополиуретана нужной толщины;
на утеплитель также наносится слой клея, который немедленно накрывают вторым листом ОСП; края верхнего и нижнего листов должны совпадать;
если требуется нарастить пласт утеплителя, то соединяемые поверхности надо тоже обработать клеем;
перечисленные действия должны выполняться очень быстро, чтобы клей ни в коем случае не начал застывать до соприкосновения с основными материалами; иначе работа будет напрасной;
далее по высоте, используя описанную схему, продолжается сборка панелей СИП; формируют пять одинаковых панелей; они послужат дополнительным гнетом.

Теперь основное и, пожалуй, самое сложное. Необходимо создать давление не менее одной тонны на квадратный метр поверхности. Хорошо, когда есть специальный пресс. Если нет, то давление создают при помощи прочного тента, шлангов и вакуумного насоса. Штабель из подготовленных плит помещают в тент (если нет готового, то его легко можно сшить из специальной ткани), закрывают его, оставляя щели под шланги. Окачивают воздух и делают выдержку около одного часа. Затем готовые изделия должны вылежаться на ровной поверхности не меньше суток. Вот и все, панели можно доставить к месту строительства. При наличии пресса процесс упрощается, так как нет необходимости переносить изделия. Изготовление панелей СИП выполняется на металлическом поддоне или столе, специально предназначенном для этого.

Стены

Нижняя обвязка стен

После сборки цокольного перекрытия на нём устанавливаются брус нижней обвязки стен в соответствии с планом внутренних помещений. Элементы нижней обвязки представляют собой брусья шириной соответствующей толщине пенополистирола в СИП панели и высотой 50-60 мм. Массивный брус такого размера не всегда бывает в свободной продаже, да и стоит он немало. Поэтому, нередко, вместо него используется композитный элемент, набранный из нескольких досок подходящих размеров. Крепление нижней обвязки осуществляется саморезами 75 мм с шагом не более 40 см.

При размещении бруса необходимо учитывать расположение дверей во внутренних помещениях. Для простоты монтажа, а также чтобы предотвратить ошибки в планировке, брус в дверных проемах вырезается уже после сборки стен из СИП панелей. Поэтому в подобных местах нижняя обвязка к полу не прикручивается.

Установка стеновых панелей каркасным способом

Стеновая сборка домов из СИП панелей осуществляться способами аналогичным уже описанным для нижнего перекрытия. Наиболее, распространенным является каркасный метод, при котором сращивающими деталями выступают уже не лаги, а сдвоенные стойки 40(50)х150 мм (для СИП толщиной 175 мм):

сборку начинают от угла здания, размещая на обвязочном брусе первый стеновой элемент и выравнивая его торец заподлицо с плитой перекрытия;
панель, с внешней и внутренней сторон, притягивается к обвязке саморезами (L=40 мм, шаг – 150 мм);
во внешний вертикальный торец закладывается одинарная стойка 50х150 мм и прокручивается через листы OSB саморезами (L=40 мм);
по внутреннему краю панели напротив торца угловой перпендикулярной стены устанавливается вертикальная сдвоенная стойка (угловой шип). Она притягивается саморезами 8х240 мм с неполной резьбой, вворачиваемыми с внешней плоскости первой стеновой панели с шагом 400 мм;
сборка угла заканчивается пристыковкой перпендикулярной панели, прокручиваемой по угловому шипу саморезами длиной 40 мм. Для её плотной посадки она с торца подбивается кувалдой через прокладку из доски или бруса;
дальнейшая рядовая технология монтажа СИП панелей предполагает аналогичные действия – присоединение очередного участка стены через шип стойку.

Установка стеновых панелей бескаркасным способом

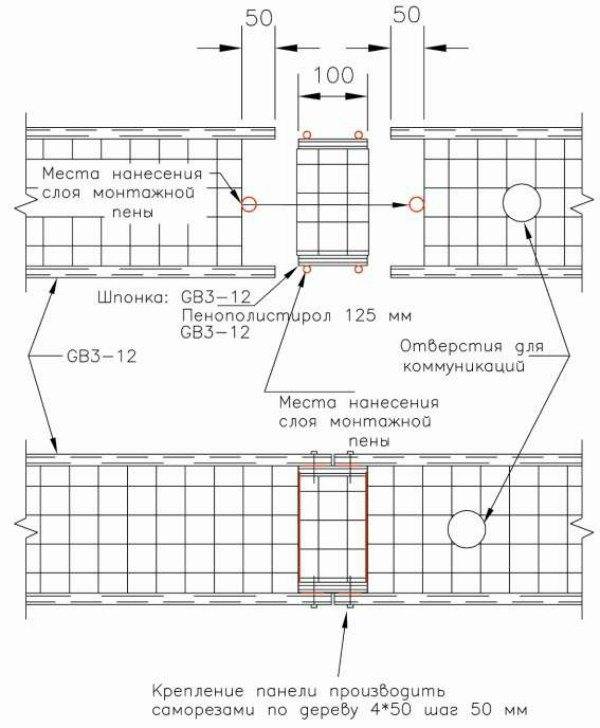

Бескаркасный способ соединения предусматривает использование шпонок из плиты OSB-3 или специальных термовставок, так называемых «сплайнов». Они представляют собой узкий фрагмент СИП-панели, вписывающийся своими габаритами во внутрь паза полноразмерной панели. Подобная бескаркасная технология сборки позволяет снизить теплопотери через материал древесины бруса, обладающего более высокой теплопроводностью, чем пенопласт. Схема монтажа SIP панели бескаркасным способом при помощи сплайнов указана на рисунке ниже. Она оптимально подходит для возведения одноэтажных домов.

После завершения сборки стен первого этажа верхние торцы панелей также пропениваются, а в выборку пенопласта закладывается обвязочная балка 40(50)х150 мм. Она прокручивается вдоль всех листов OSB саморезами длиной 40 мм, а к стойкам каркаса – 75 мм.

Межэтажные и чердачные перекрытия изготавливаются аналогично цокольному ярусу, как и технология сборки стен второго или мансардного уровня повторяет монтажные операции для стен первого этажа.

Устройство материала и его характеристики

От стандартного бетона ЖБИ отличается наличием внутренней стальной конструкции Чтобы определить разницу между обычным кирпичным домом и строением из ЖБИ, необходимо разобраться, что за материал предлагается на рынке. От стандартного бетона ЖБИ отличается наличием внутренней стальной конструкции. Процесс отливки сопряжен с внедрением в «тело» плиты арматурного каркаса, за счет чего повышается сопротивляемость нагрузкам, способность противостоять изгибанию и значительно увеличивается прочность продукции. Такие качественные характеристики позволили производителям выпускать готовые блочные элементы, пригодные для строительства разноэтажных зданий по самым современным проектам.

Монтаж SIP-панелей – основные этапы работы

Теперь можно осуществлять монтаж СИП-панелей на стены. К перекрытию крепится брус, который служит направляющим контуром для будущих стен. Через брус и плиты сверлятся отверстия, и вся конструкция фиксируется на фундамент с помощью анкерных болтов.

Стены возводятся, начиная от угла дома. Под прямым углом к уже установленной первой панели ставится вторая, соединительный паз которой предварительно запенен. Остальные плиты соединяются между собой по шипо-пазовой системе и скрепляются саморезами.

Межкомнатные перегородки устанавливаются одновременно с панелями, формирующими периметр. Технологические пазы всех плит необходимо тщательно запенить. Возведение остальных этажей делается по такой же технологии.

После того, как завершена сборка СИП-панелей стен и перекрытий, можно приступать к монтажу кровли. Поскольку плиты обладают достаточной жесткостью и прочностью, кровельная система с их применением не требует установки стропил. Плита ложится на мауэрлат и коньковый брус, установленный между фронтонами, и закрепляется винтами. Если осталось непонятным, как производится монтаж СИП, видео поможет разобраться с техническими моментами.
