Дачный туалет теремок своими руками + размеры и чертежи

Освещение

Варианты устройства освещения в туалете следующие:

  • линия по воздуху;
  • кабель под землей;
  • фонари на солнечных батареях.

Воздушная линия — не самое лучшее решение, если вы не хотите, чтобы над участком от дома к туалету шли провода. Укладка кабеля под землей с эстетической точки зрения более выгодна, но мало кому понравится тратить столько денег и времени для устройства освещения в туалете.

  • Вы можете использовать светодиодные светильники, которые предназначены для освещения сада. В продаже есть изделия разных форм и веса. Они стоят недорого, их может купить каждый садовод.
  • Поскольку яркий свет не нужен, установки одного фонаря будет достаточно для освещения. Купите изделие, отделите его верхнюю часть. Возьмите нож и срежьте фиксаторы, тогда они не будет вам мешать.
  • Измерьте выступающую часть фонаря – ту, которая оборудована светодиодом и батареей. Если потребуется, вы сможете без труда заменить аккумулятор.
  • Сделайте в стене постройки отверстие соответствующего размера. Вставьте фонарь, зафиксируйте его клеем. Для этой цели лучше всего подойдет силиконовый герметик.

Варианты оформления

Общий внешний вид постройки практически одинаковый в любом исполнении. Это узнаваемый профиль сказочного теремка, который в данном случае является его упрощенной мини-копией. Разнообразить дизайн уличного туалета можно несколькими способами. В том числе, изменяя немного его форму. Конструкция каркаса позволяет это сделать, не потеряв необходимой несущей способности и прочности.

Существенно видоизменить исполнение туалета-теремка можно за счет его отделки. Например, для обшивки стенок и фронтонов допустимо использовать:

  • обычную вагонку;
  • имитацию профилированного бруса;
  • блок-хаус;
  • обрезную доску.

Поскольку постройка изначально предназначена для установки на открытом воздухе, последний из предложенных вариантов отделки лучше не использовать. Хоть это и самый дешевый материал среди остальных. Дело в том, что из-за постоянных перепадов температуры и влажности в такой облицовке со временем появятся заметные зазоры, что для теремка с такой функцией не очень хорошо.

Вагонка и различная имитация, монтаж которой выполняется за счет паза и шипа, исключает возможность появления зазоров даже по истечении многих лет эксплуатации. Кроме того, такая отделка более аккуратно выглядит, придавая и без того оригинальной постройке презентабельности во внешнем виде.

Следующий способ разнообразить внешний дизайн туалета в виде теремка – применение разных кровельных материалов для обустройства крыши. Для этих целей наилучшим образом подойдет что-либо из следующего:

  • профнастил;
  • металлочерепица;
  • ондулин;
  • гибкая черепица.

Следует отметить, что последний вариант немного отличается от остальных по технологии монтажа. Этот момент упомянут ниже, в разделе с поэтапным описанием строительства.

Далее видоизменить постройку можно за счет применения разных материалов для защиты и отделки древесины. Снаружи и изнутри деревянную обшивку можно покрыть:

  • краской желаемого цвета;
  • бесцветным лаком;
  • морилкой;
  • маслом для древесины.

Чтобы не только украсить отделку, но и сделать ее более устойчивой к переменчивым погодным условиям, можно применить обжиг. Вагонка сначала обжигается газовой горелкой (бензиновые использовать не рекомендуется) до получения черного цвета и характерного рельефа, после чего сажа снимается, а полученная поверхность покрывается прозрачным лаком или каким-либо другим защитным средством. Обработанная в такой способ древесина становится более стойкой к внешним воздействиям, а также дорого выглядит при достаточно недорогой реализации технологии обжига.

Дополнительно дачный туалет можно дооформить различными мелкими украшательствами – подковами, вычурными навесами, нестандартными щеколдами, дверными ручками и прочими деталями.

Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.

Типовый проект «Скворечника» с размерными параметрами:

Элемент конструкцииРазмер, м
Задняя стенка (высота)2
Ширина1
Передняя стенка (высота)2,3
Площадь основания1х1

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка

Материалы для строительства «Скворечника»

Для проведения работ позаботьтесь о наличии:

  • рубероида — в количестве 2 м?;
  • бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
  • дверного блока (2000х900 мм);
  • песка;
  • вагонки (40 шт., 87х3000 мм);
  • обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
  • профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
  • деревянного бруса (1 шт., 50х50х600);
  • комплектующих к двери (шпингалета, петель, ручки);
  • крепежных элементов (саморезов, гвоздей);
  • материала для финишного покрытия (лакирующего или красящего состава).

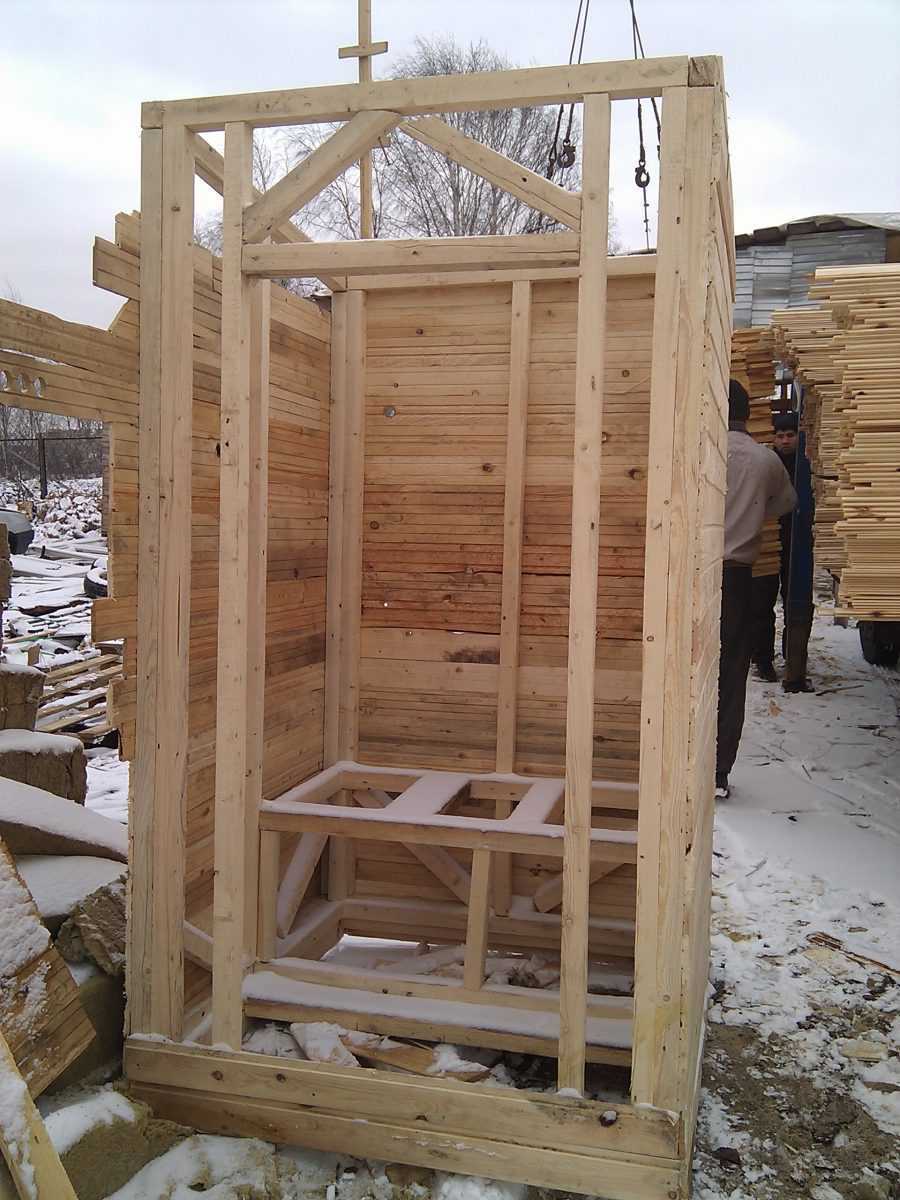

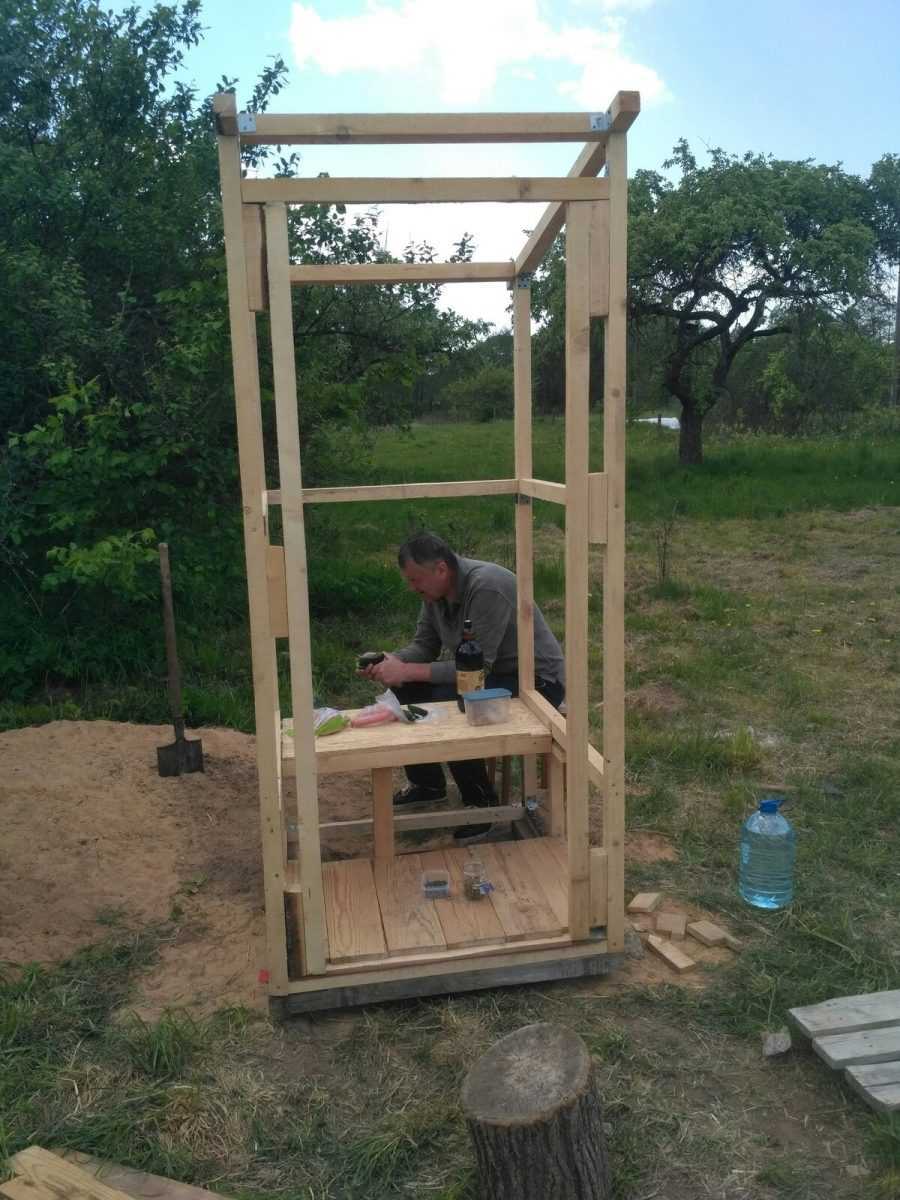

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса

В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).

Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»

Инструкция к строительству «Скворечника» (пошаговое руководство):

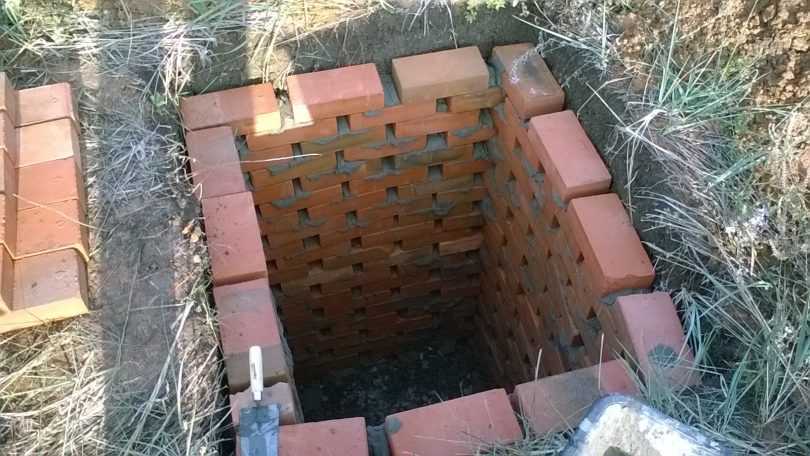

организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу

  • строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
  • монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
  • строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции

Заключительные работы по созданию «Скворечника»

К заключительным работам относятся следующие этапы:

  • формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
  • монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
  • обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
  • нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.

Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли

При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.

Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.

Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками

Загородный дом

Доброе время суток уважаемые читатели. В этой статье я хочу рассказать в деталях, как построить дачный туалет своими руками, который можно назвать не иначе, как «Зависть всех соседей»! Я расскажу, как это делали мы, а Вы можете корректировать исполнение по своему желанию и возможностям. Ничего особо сложного в нем нет.

Итак, сначала нужно сделать фундамент размером 140×200см, глубина и ширина 25×25см, цоколь – 20см (фото 1, 2). Как видно, фундамент мы засыпали боем кирпича и щебнем (что было под рукой), залили раствором марки 200 и оставили застывать. Затем внутри фундамента вырыли яму глубиной 80см. После чего начали выкладывать цоколь толщиной в один кирпич. Яму изнутри так же обложили в четверть кирпича, дно оставили песчаным.

Переходим к самому туалету.

Можно приступать к раме для нашего строения. Вырезаем два бруса 11×11см длиной 140см (фото 5). Один выкладываем по переднему краю фундамента, второй на фундамент на расстоянии 112см от первого. Крепить пока не нужно.

Подготавливаем пол из брусьев 11×11см длиной 140см. Сбиваем пол шириной 65см (фото 6). После чего, получившуюся поверхность тщательно отшлифовываем (фото 7). Обратную сторону мы обработали автомобильной отработкой.

Укладываем его на яму, но не крепим, чтобы подогнать в случае нестыковок. Пол готов, далее собираем раму. Мы это делали на земле, а потом поднимали и ставили на передний и задний брусья. Отрезаем по размерам бруски. Размеры приведены в чертежах (фото 8 и 9). 4 стойки по 150см, 4 стропила по 200см и прогон 130см. На земле, по чертежу, выкладываем бруски и только после проверки и подгонки, подрезаем в них углы и крепим между собой гвоздями. Низ получившейся рамы подрезаем в одной плоскости, чтобы она могла плотно встать на пол туалета. Лучше представить это помогут чертежи дачного туалета, приведенные ниже.

Ставим две, переднюю и заднюю, рамы на передний и задний брусья, которые лежат на фундаменте, и крепим гвоздями. Все описанные крепления временные, позже вся конструкция будет укрепляться скобами и шпильками. Сверху соединяем их прогоном.

После проверки всех размеров, можно крепить раму к полу. Для этого мы использовали скобы (фото 10). Их изготовили из проволоки диаметром 6 мм. Пол и передний брус сшиваем гвоздями 200мм.

Ставим в переднюю раму дверную коробку и закрепляем сверху и снизу. Коробка сделана из бруса 5×10см. Вставляем дверь стандартного размера 190×80см и подгоняем коробку под дверь (фото 11).

Далее мы прочно закрепили стыки. Для всех креплений использовали шпильки с резьбой, шайбы и гайки. Сверлим отверстия наискось через стойку и стропило и стягиваем их шпилькой (фото 12)

Важно! Неглубоко рассверливать отверстия бỏльшим диаметром сверла, чтобы спрятать гайки. Так делаем все четыре стыка

Дверную коробку можно крепить саморезом, но мы так же использовали шпильки (фото 13, 14). Подвесная сторона дверной коробки будет подвергаться большей нагрузке, поэтому мы закрепили её прочнее.

Всё скреплено и теперь переходим к облицовке. Как я говорил ранее, мы подготовили и отшлифовали кругляк. Теперь его нужно распустить вдоль. Для этого мы использовали цепную пилу (фото 15).

Обшиваем сначала боковые стороны, затем лицевую и заднюю, причём боковые планки обшивки (блокхаус) должны выступать с каждой стороны примерно на 12см (фото 16). Для крепления шляпки гвоздей обкусываем.

Переходим к кровле, а точнее к обрешётке. Сначала на стропила прибиваем доску (фото 17). Первой прибиваем доску верхнюю, затем нижнюю, и только потом, равномерно распределяя доски между ними, крепим остальные. Делаем это с обеих сторон. С передней и задней стороны туалета, доска должна выступать на 18 – 20см.

Закрываем крышу нашего дачного туалета кровельным материалом, мы использовали ондулин (фото 18). Далее обрезаем доску обрешётки по краю кровли и делаем пелену (обшиваем торец и низ обрешетки обрезной доской).

Изнутри, на боковые стенки, крепим диагональные распорки (фото 19). К стенкам саморезами прикручиваем направляющие, на которые крепим доску полки-сиденья. Размеры указаны в чертеже (фото 20). Уже после того, как полка будет готова, в ней при помощи электролобзика вырезаем отверстие (фото 21).

Для красоты и освещения над дверью можно врезать окошко (фото 22). Наше получилось размером 30×30см. Завесы, ручка и засов также могут послужить элементом декора деревянного туалета (фото 23, 24).

Перед тем как вскрывать лаком, всю конструкцию нужно слегка пройти шлифшкуркой, чтобы убрать заусенцы, грязь и следы от молотка. Мы использовали яхтенный лак, но главное, чтоб он был для наружных работ. Чудо-терем готов!.. (фото 25, 26, 27, 28).

Дачный туалет своими руками

Даже если не живешь в загородном доме постоянно, хочется комфорта и уюта. Благоустройство дачи форумчанин АлександрПервый начал с реконструкции, вернее, как потом оказалось, – полной переделки, туалета. Прежний «стратегический объект», собранный из досок – остатков от строительства дома, прослужил немало – 20 лет. Но пришло время полностью заменить его, выкопав новую яму и сделав новый каркас.

Обустройство выгребной ямы

Хозяин рассмотрел несколько вариантов нового сооружения: и септик, и биотуалет в доме. Однако сам дом не был приспособлен для постоянного проживания, а потому тратиться на септик не имело смысла. Форумчанин сделал выбор в пользу выгребной ямы и решил периодически «подселять» туда бактерии.

Выкопали яму, пробурили шахты на полтора метра, отсыпали их щебнем. В основании ямы АлександрПервый насыпал этот же материал слоем в 15 см. Затем поместил в яму железную бочку без дна на 200 литров. На треть емкости насверлил отверстия. До этого уровня обсыпал бочку щебнем, сверху насыпал, трамбуя, грунт. Вентиляция – канализационная труба 50 мм. Ее вывел выше уровня конька. В середине, на стыке труб, форумчанин вставил москитную сетку, чтобы насекомые не попадали в яму.

Обустройство теремка

Сам туалетный домик небольших размеров АлександрПервый решил сделать в стиле сказочного теремочка со стенками из блок-хауса по собственным чертежам. Фундамент – четыре столбика. Они сделаны из полнотелого красного кирпича, в каждом – по 4 шт.

АлександрПервый сделал обвязку из лиственницы (разобрал ненужный оконный блок). Тип соединения – «в полдерева», собирал с помощью гвоздей и саморезов. Все деревянные элементы каркаса форумчанин предварительно обработал огнебиозащитым составом. Для подстраховки обвязку дополнительно прикрепил к фундаменту анкерными болтами.

Каркас туалета хозяин своими руками строил из брусьев размером 40х40 мм. Их напилил из обрезной доски: так намного дешевле, чем покупать готовые. На этом этапе работ конструкция не внушала доверия: все сильно шаталось. Не теряя веры, АлександрПервый приступил к обшивке блок-хаусом. Дачный сортир становился еще более похожим на бревенчатую избушку. Здесь очень пригодилась торцовка. Каждую доску хозяин примерял и подгонял по месту. Спилы по вертикали под углом 15 градусов, по горизонтальной плоскости – 45. Доски крепил небольшими саморезами в шип. Это оказалось быстрее и проще, чем использовать гвозди.

Крышу постройки форумчанин обшивал гибкой черепицей зеленого цвета. Использовал гвозди с широкой шляпкой. Основание под кровлю сделал из досок от длинных поддонов. Они достались почти задаром и отлично подошли по длине. Доски отсортировал, построгал, снял с них фаску, чтобы скрыть щели. И после этого, наконец, конструкция приобрела необходимую жесткость.

Каркас двери АлександрПервый делал из брусков 40х50 мм. Его обшил тем же материалом. Вставил треугольное окошко соответсвующих габаритов. Все наружные доски покрыл бесцветной глазурью.

На следующем этапе хозяин установил в уборную дверь. Долго не мог придумать, какую наружную ручку поставить, поэтому сделал в двери отверстие в виде яблока небольших размеров: традиционные сердечко и геометрические формы ему показались скучными.

На FORUMHOUSE вы можете познакомиться с чертежами и описанием строительства простого туалета под Москвой площадью 2,25м, построенного нашим пользователем Станишником.

Полы Александр сделал из обрезной доски. Вместо унитаза собрал стульчак из двух широких досок. Кружок в туалете вырезал лобзиком, края скруглил шлифовальной машинкой. Затем все хорошо покрыл маслом. На пол форумчанин постелил линолеум, а сверху на всякий случай добавил искусственный газон: на нем почти не видно грязи и приятно стоять босиком. Всю конструкцию закрепил саморезами.

Фасад туалетного домика дачник украсил уличным фонарем. Чтобы не тянуть в дачный санузел электричество через весь участок, изменил патрон под 12V лампочку. Под стульчак спрятал старый аккумулятор, вывел провода, установил выключатель. Светильник поставил напротив стекла. Теперь светло и снаружи, и внутри. Такой дачный туалет-теремок своими руками по силам каждому!

В теме FORUMHOUSE прилагаются схемы, чертежи и размеры дачного туалета – теремка

По материалам участника форума “Дом и Дача”

Виды туалетов

Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом. Построить дачный туалет своими руками просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел. Схема и проект деревянного туалета для дачи Готовый собранный туалет из дерева на даче Простая конструкция дачного туалета Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.

Люфт-клозет

В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в обустроенную выгребную яму самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения. Схематическое устройство люфт клозета Чертеж люфт клозета для дачи или дома Эта конструкция хороша тем, что ее можно установить в помещении, создав теплый санузел, а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.

В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию. Названия элементов люфт клозета

Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет. Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной системой вентиляции

Процесс постройки люфт клозета на даче Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.

Пудр-клозет

Самая простая конструкция и проект туалетов для дачного участка. Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой устанавливается деревянный домик. Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф. Чертеж с размерами устройства пудр клозета Проект пудр клозета на даче Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры. Процесс постройки пудр туалета на дачном участке Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя. Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.

Биотуалет

Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха. Чертеж с размерами для установки биотуалета на даче Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине. Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.

Виды, размеры, особенности конструкции

Видов теремка всего 2: со скошенными боковыми стенами и с прямыми. Выбор стенок полностью зависит от вас. Если вы мастер своего дела и можете воплотить в жизнь любую задумку – экспериментируйте со скошенными стенами. А если у вас нет больших навыков в строительстве и вы новичок в этом деле – лучше остановиться на варианте с прямыми стенами.

Строгих размеров, которых следует придерживаться при строительстве такого туалета нет. Все зависит от физиологических особенностей членов семьи (рост, полнота) и места, где будет располагаться будущий санузел. Как показывает практика, размеры боковых стенок в самом узком месте 110×110 см вполне комфортны для использования. А в высоту лучше всего делать теремок от 2,5 до 3 м.

Главной особенностью туалета-теремка является крыша, которая занимает большую часть всей конструкции. Именно она создает ему прочную защиту от непогоды и придает невероятный сказочный вид.

Вырывание выгребной ямы

Вооружиться лопатой или бурильной машиной и создать яму глубиной около 2х метров, на дно высыпать песок, смешанный со щебнем.

Поперек ямы уложить деревянные доски на ребро, сделать это на недалеком расстоянии, ведь они являются опорой для будущей заливки фундамента.

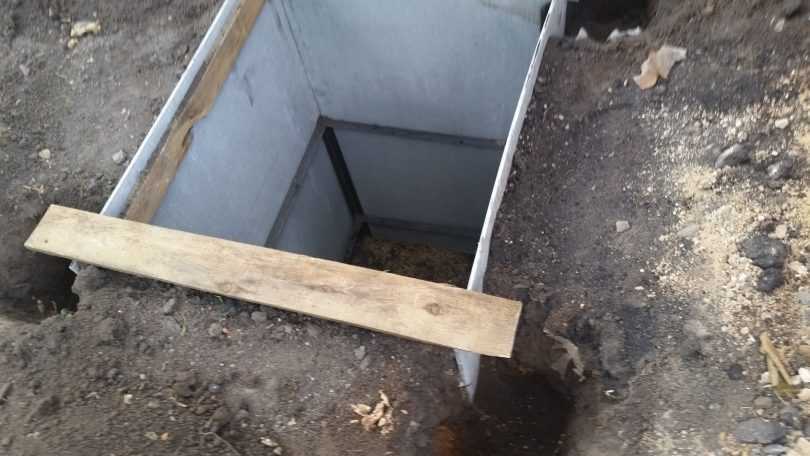

Изготовить опалубку по краям рва по высоте нужного фундамента. Закрыть отверстие пленкой и поверх нее армирующей решеткой. Залить внутреннее составляющее опалубки цементом, разровнять его, не забывая поглядывать на маяки или нужный уровень.

Выгребное отверстие закрыть специальным люком и наслаждаться проделанной работой, готовой к установке наземной части.

Как яма готова, приступают к возведению видимой уличного туалета – в данном случае – шалаша:

  • Нужно создать монтаж нижнего основания, используя при этом брусья 5 на 5 см. С помощью деталей сбить квадрат-опалубку и поверх положить настил из досок.
  • Для люка выгребного отверстия выпилить технологический проем и отверстие для стульчака в полу.
  • Готовые детали могут напоминать равнобедренные треугольники с тремя на расстоянии расположенными перекладинами вдоль. Прикрепить готовые фасад и оборот к основанию саморезами и укрепить металлическими уголками. Из досок длиной 1.5-2 м произвести монтаж крыши и конька, уложить кровельный материал.
  • На сам фасад установить дверь, внутрь приготовить постамент для сидения.

Древесину можно покрасить, залакировать, при желании обработать морилкой. В конце установить ручку, крючок на двери, а так же сидение унитаза.

Особенности сооружения из кирпичей

Постройке из такого материала не страшны любые погодные катаклизмы. Кирпичный туалет не нуждается в дополнительной наружной обработке, редко ремонтируется. Основа и крыша такой постройки также должны быть сделаны из жестких материалов. Фундамент заливают бетоном, для покрытия используют шифер, металлические листы.

Стоимость возведения теплого домика будет на порядок выше деревянных моделей. Основное их отличие заключается в технологии кирпичной кладки. Вентиляцию делают из простой пластиковой трубы. Для внутреннего утепления используют минеральную вату, гипсокартон.
