Ригель в строительстве каркасного дома и других сферах? Определение +Фото и Чертежи

Виды и маркировка

Железобетонные ригели различаются по нескольким признакам: это форма профиля, линейные размеры, прочность. Соответственно отличается и маркировка видов. Марка – буквенно-цифровое обозначение, по которому можно узнать его особенности. Маркировка ставится на боковой стороне и не дальше, чем за один метр от торца.

Ригеля маркируют по ГОСТ 23009-2016. Марка состоит из трёх последовательностей символов, разделенными тире.

Первая последовательность показывает:

  • форму профиля;
  • высоту сечения;
  • длину, округлённую до десятков сантиметров.

Затем ставится тире и указывается:

  • несущая способность, выраженная в килоньютонах на метр (кН/м), или цифра, условно обозначающая максимальную допустимую нагрузку,
  • класс стали напрягаемой арматуры, если она преднапряжена.

Третья последовательность ставится не всегда и указывает дополнительные свойства, например:

  • стойкость к воздействию едких газов,
  • степень сейсмостойкости,
  • некоторые возможные конструктивные особенности.

Пример маркировки двухполочного железобетонного ригеля высотой профиля 600 мм, длиной 5560 мм, с несущей способностью 110 кН/м: РДП 6.56-110.

Профили

Следует заметить, что железобетонные плиты бывают ребристыми и многопустотными (прямоугольное сечение, имеют сквозные продольные отверстия). В зависимости от железобетонных плит, для которых предназначен монолитный ригель, отличается его сечение.

Основные формы и размеры:


рис. 1


рис. 2


рис. 3


рис. 4


рис. 5


рис. 6


рис. 7


рис. 8

Ригель железобетонный Р

Ригель ЖБИ марки Р имеет прямоугольное сечение – обыкновенный параллелепипед. Это изделие не имеет полок, и плиты опираются на его верхнюю грань. Применяется, когда ригель должен обладать большой площадью и равномерно прилегать к какой-либо поверхности.

РДП и РДР

Двухполочный. Имеет форму тавра или сечение в виде креста. Таким образом по бокам образуются две полки, на каждую из которых могут опираться элементы перекрытия. Этот тип предназначен для соединения средних рядов колонн, где перекрытия будут ложиться на него с обеих сторон. РДП служит опорой для многопустотных плит, РДР – для ребристых.

Железобетонный ригель РБП и РБР

Бесполочный. Его поперечное сечение – что-то среднее между типами Р и РДП (РДР). Имеет сбоку уступы, похожие на полки у РДП или РДР. Но эти уступы гораздо меньше и не предназначены для опирания на них плит или других конструкций. Горизонтальные элементы опираются на верхнюю плоскость, как и у марки Р. Этот тип используется для формирования настилов из железобетонных плит. На РБП опираются многопустотные плиты, а на РБР – ребристые.

РОП, РОР, РЛП, РЛР

Однополочный. Имеет всего одну полку в отличие от симметричного РДП (РДР), у которого полки с обеих сторон. Вторая половина поперечного сечения схожа с РБП (РБР). Используется когда нужно опереть плиту только с одной стороны. РОП предназначен для многопустотных плит РОР – для ребристых.

РЛП и РЛР устанавливаются в стены лестничных клеток, на них опираются плиты или лестничные марши. В отличие от РОП и РОР на второй стороне этого типа чаще всего нет уступа – эта грань ровная, как у типа Р. На РЛП опирают многопустотные плиты, на РЛР – ребристые.

РКП

Консольный ригель. Имеет переменное поперечное сечение похожее на РДП (РДР). Устанавливается так, чтобы его часть торчала из стены. Выступающий край называется консолью. Две или больше консолей могут быть опорой для балконной плиты или иных наружных элементов.

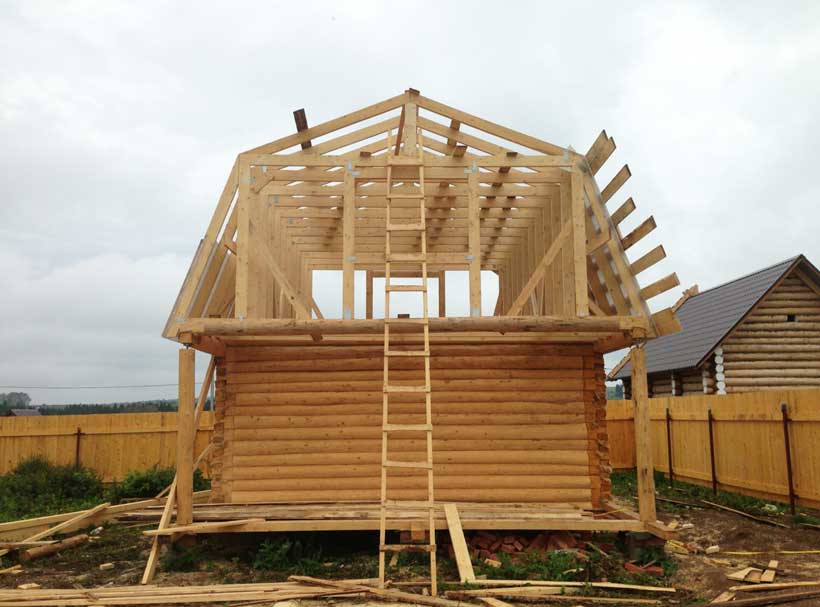

Мансардная крыша

Для возведения мансардной крыши своими руками потребуется наличие определенного опыта. Это сложный процесс, и по сравнению с вышеописанными видами крыш более дорогостоящий.


Мансардная крыша может быть полувальмовой (двускатная) или вальмовой (четырехскатная). Такая крыша придает дому уникальный вид, есть возможность установки окон и балконов. Если в доме сложная планировка, то для такого варианта идеально подходят комбинированные крыши. Возводят комбинированые крыши поэтапно: над террасой – плоская крыша, над спальней – двускатная, односкатный выступ над залом вальмовая и так далее.


Существует отдельный вид конических крыш для круглых домов. Такой способ менее распространенный из-за сложности изготовления и строительства.

Несмотря на большое разнообразие типов, строительство любой крыши основано на одинаковых принципах.

Ригель — это в строительстве так называют плиты перекрытия металлические или деревянные

Все сооружение имеют жесткий несущий опорный каркас. Он является скелетом, кристаллической решеткой зданий, который обеспечивает его статичность, несет основную нагрузку.

Ригель – это в строительстве важная конструктивная деталь, горизонтальный элемент, соединяющий опоры либо стойки. Так как он – часть несущей конструкции, то должен соответствовать техническим нормативным условиям, ГОСТу.

Остановимся подробнее на вопросе, ригель, что это такое.

Функции в строительстве

Для чего нужен ригель, каково его назначение в строительстве? Он является основой конструкции, которая распределяет нагрузку и соединяет опоры.

Его функции:

  1. Обеспечивает жесткость конструкции за счет горизонтального сцепления опорных конструкций.
  2. Соединяет опоры, одновременно служит полкой для плит перекрытия.
  3. Обеспечивает поворотное (шарнирное) сцепление вертикальных опорных конструкций.
  4. Пропорционально распределяет нагрузки.
  5. Сокращает срок возведения зданий.
  6. Один из основных конструктивных элементов при строительстве сооружения, предполагающего широкие, длинные пролеты: производственные цеха, торговые площади больших размеров, длинные проходы. Именно горизонтальное перекрытие придает жесткость и надежность конструкциям.
  7. Вместе с опорными конструкциями является основой каркаса мостов, навесных коммуникаций типа виадуков, высоких ограждений дорог.
  8. Стропила крыши, соединенные ригелями, делают каркас жестким, устойчивым.

Обобщая, можно сделать вывод, что ригель – незаменимый конструктивный соединительный элемент для разного рода сооружений. Этим объясняется востребованность данного вида продукции. В зависимости от назначения и расчетных нагрузок используются горизонтальные балки, изготовленные из различных материалов.

Основные виды ригелей

Среди них можно выделить наиболее востребованные в промышленном строительстве железобетонные и металлические горизонтальные балки. Для малоэтажного используют облегченные деревянные ригели.

Бетонные

Строительные бетонные ригеля должны соответствовать определенным требованиям. К примеру, обязательно наличие арматурного каркаса:

  • используется качественный прокат, прошедший термическую закалку;
  • арматурный каркас состоит из продольной арматуры (разного сечения), поперечной (средней);
  • в опорных частях конструкции присутствуют соединительные стержни и металлические пластинчатые элементы, которые приваривают к опорам.

Важно! Бетон применяется только морозостойких тяжелых марок (В 22, В 40), а отклонения от технических размеров допустимы лишь минимальные. https://www.youtube.com/embed/chHRTsEcqnQ. Ригеля бетонные отливаются различной формы в зависимости от назначения

Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

Ригеля бетонные отливаются различной формы в зависимости от назначения. Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

  • прямоугольную, без выступов (без полок);
  • с одной полкой (Г образные, однотавровые);
  • с двумя полками (Т образные, двутавровые).

На тавры укладывают не только плиты перекрытия, но и разного рода соединительные несущие металлические конструкции (фермы, балки)

Таблица маркировки ригелей в зависимости от назначения конструкции, ее формы.

Форма ригеляМаркировкаНазначение
С одной полкой (однополочные)РО РОП

РЛП

РОР

Опоры для многопустотных (РОП) Лестничные пролеты (РЛП) Ребристые плиты (РОР)
ДвухполочныеРД РДП

РДР

Плиты перекрытия Металлоконструкции Многопустотных плиты (РДП),

Ребристые плиты (РДР)

Прямоугольные, без полокР прямоугольная РБ бесполочная

РБП

РБР

Соединения опор Мнопустотных плит (РБП) Ребристых плит (РБР)
Балконные или консольныеРКПКонсольных конструкций

Это маркировка по ГОСТ 18980-90. Но отдельные компании могут выпускать ригеля с дополнительной маркировкой по утвержденным ТУ (техническим условиям).

Размеры ригеля ГОСТ

Маркировка прямоугольного ригеляРазмер по ширине (мм)Размер по высоте (мм)
РВ-32-4.53190160
РВ-36-4.53590160
РВ-40-1.33990160
РВ-46-2.54590380
РВ-56-35590160
РВ-60-35990160
РВ-64-36390160
РВ-64-4.56390160

Длина указана во второй цифре маркировки.

Двутавровые ригеля

Маркировка двухполочного ригеляРазмер по ширине (мм)Размер по высоте (мм)
1Р14-121400400
1Р20-122000400
1Р26-82600400
1Р32-83200400
1Р38-83800400
1Р44-84440400
Р56-125600400
Р56-85600400
Р62-126200400
Р62-86200400
Р74-87400400
Р86-88600520
РДП 4.26-(40-110)2560520

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

Однополочный вариант железобетонной конструкции

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

  • сечение;
  • форма;
  • площадь;
  • длина;
  • способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

Элемент служит опорой для перекрытий

Материал и параметры

  1. Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

В производстве строительного элемента применяется тяжелый бетон

  1. Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:
  • горячекатаную;
  • укрепленную термомеханическими воздействиями.

Бетонные ригеля — части каркасного строительства

  1. При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

Двухполочный сборный элемент

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

ОднополочныйПредназначен для поддержки плит одной стороной. В качестве примера можно привести:лестничную клетку;

крайние пролеты помещений.

Цена зависит от размеров.

Двухполочный
Изделие предназначено для создания опоры плит с 2-х сторон. Применение — при монтаже средних пролетов.

Бесполочный
Имеет прямоугольное сечение, используется для перекрытия из плит указанного вида.

Бесполочный строительный элемент для перекрытий

Рассмотрим функциональность элемента:

  • соединяет части несущих вертикальных конструкций;
  • создает пространственную твердость всей арматуры;
  • позволяет гарантировать геометральную стабильность строения;
  • своевременно передает нагрузки с балки на опорный механизм;
  • увеличивает поверхность и прочность бетонного фундамента;
  • поддерживает элементы ж/б конструкции.

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

  • с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
  • актуальны они в процессе монтажа модульных сооружений;
  • ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;

Применение в строительстве – создание многоэтажных конструкций

задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Особенности

Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

Каким может быть бетонный ригель

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

Выдержка из ГОСТ 18980-2015

Формы и виды

Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.

  • С одной полкой (выступом) — для укладки плиты перекрытия с одной стороны. Их еще называют однополочными.
    • Для опоры одной плиты:
      • РОП — пустотной;
      • РОР — ребристой.
    • Для лестниц:
      • РЛП — лестничного пролета;
      • РЛР — лестничных клеток.

        Виды железобетонных ригелей для опоры плит перекрытий и строительства бетонных лестниц

  • С двумя полками (двухполочные) применяются для центральных пролетов. Они служат опорой для двух плит перекрытия с двух сторон. Есть две модификации — под обычные стойки и под колонны. Маркировка одинаковая, разные формы основания:
    • для стоек и колонн под укладку плит разного типа:
      • РДР — ребристые;
      • РДП — пустотные;
    • РКП — консольные — для опирания пустотных плит балконов.
  • Бесполочные — по форме похожи на двухполочные, но полки очень малого размера. Снова-таки, есть для плит разного типа:
    • РБР — ребристых;
    • РБП — пустотных;
  • Просто буква «Р» — железобетонный ригель с прямоугольным сечением.

Как видите, есть ригеля для ребристых и пустотных перекрытий. Они отличаются прочностью бетона, размерами и мощностью армирования. Форма же совпадает.

Расшифровка маркировки

В маркировке указана полная информация о железобетонном элементе. Она состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки при помощи тире. Всего может быть три блока:

  • В первом указан тип балки, его размеры в дециметрах. Кодировку типа ригеля можно посмотреть в пункте выше.
  • Второй блок содержит информацию о типе использованной арматуры и несущей способности в килоньютонах на метр длины.
  • Третий — информацию об использованном бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмоустойчивость, переносимость химических сред и т.д.

Несколько типов ригелей из железобетона с маркировкой и размерами по стандарту

Вообще, тема эта обширная, надо иметь под рукой много таблиц, так как неспециалисту помнить все кодировки нереально. Рассмотрим несколько примеров — РДП 6.56-110АIV-На.

  • РДП — ригель двухполочный для пустотных плит. Размеры расшифровываются следующим образом: 6.56 — высота ригеля 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
  • 110AIV — расшифровывается как стальная арматура из стали AIV, несущая способность — 110 кН/м.
  • На — буква «Н» — бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

Железобетонные ригеля должны иметь строповочные отверстия или монтажные петли для подъема при помощи техники. Продавать изделия с ненапряженной арматурой можно при прочности бетона не ниже 70% в теплое время и 85% в зимнее. Ригеля для межэтажных перекрытий должны иметь отпускную прочность не ниже 90%. В бетоне не должно быть трещин. Допускаются небольшие поперечные усадочные волосяные трещины толщиной не более 0,1 мм.

В условиях постоянно развивающихся технологий в строительной сфере появляются новые термины и понятия, значение которых не всегда понятно обычному человеку, занимающемуся только частным строительством. Ригель бетонный – это одно из таких слов. Однако даже опытные инженеры не всегда могут четко объяснить, что собой представляет этот элемент конструкций.

Чтобы правильно применять те или иные элементы в строительстве, необходимо разобраться в их предназначении и особенностях применения.

Почему монтаж ригельной опалубки пользуется высоким спросом?

  • Высокая несущая способность. При соблюдении технологии монтажа и правильном подборе ригелей, опалубочная система способна справляться со значительными эксплуатационными нагрузками.
  • Литье безупречного качества. Особенности конструкции балочно-ригельной опалубки таковы, что позволяют достигать очень высокого качества лицевой поверхности бетонного литья. Это исключает необходимость дополнительной отделки и, как следствие, сокращает трудоемкость и бюджет строительных работ.
  • Простота сборки. Монтаж ригельной опалубки достаточно прост. С ним могут справиться исполнители с небольшим опытом в достаточно сжатые сроки.
  • Высокая адаптивность. Данный тип опалубочной системы легко поддается модернизации. Одни и те же ригели можно применять для сборки опалубки под отливку самых разнообразных железобетонных конструкций, включая изделия со сложной геометрией. Более того, ригельную опалубку без проблем можно совмещать с опалубочными системами других типов.
  • Компактные размеры. В разобранном виде ригельная опалубка занимает мало места. Ее хранение и транспортировка осуществляется в штабелях.
  • Экономичность. Ввиду того, что сборка ригельной опалубки может осуществляться без привлечения большого парка грузовой спецтехники, специалистам удается существенно сокращать бюджет работ по монолитному бетонированию. При многократном использовании опалубочная система очень быстро окупает свою стоимость.
  • Большой рабочий ресурс. После демонтажа ригели можно использовать повторно. Их ресурс легко переваливает за несколько сотен рабочих циклов.

Что такое ригель в строительстве: определение, назначение, виды

Строительство – быстро развивающаяся отрасль, включающая все организационные, проектные, строительно-монтажные работы, связанные с возведением или демонтажем. В зданиях и сооружениях используют ригели. Но даже опытные специалисты не всегда могут объяснить, в чем его различие с балкой. А разница есть существенная.

Что такое ригель, и чем он отличается от балки

Конструктивное изделие в строительстве, главной способностью которого есть работа на изгиб, называется балкой. Основным материалом служит дерево или полый металл.

Горизонтальное опорное изделие, соединяющее вертикальные стойки, называют ригелем. Его можно назвать горизонтальной балкой (из металла или железобетона) с важными несущими способностями, что берет на себя нагрузки в различных направлениях.

Назначение ригеля одно – принимать нагрузки без развития пластических деформаций.

Ригель: определение и назначение

Строительный ригель – это несущий конструкционный элемент. Он является опорой для перекрытий. Качество изделия – основа устойчивости и проектных требований к конструкции, так как масса несущего элемента передается на вертикальные стойки. При возведении цоколя пояс из ригелей укрепляет и разгружает фундамент.

Назначение этих опорных элементов для постройки зданий и сооружений с широкими пролетами (торговые центры, ангары) и усиления колонн в помещениях с высокими потолками.

Балки предназначены для монтажа перекрытий или покрытий. К примеру, на чердаке, конструкция которого предполагает распределение нагрузки балок на ригели.

Расшифровка и маркировка

Обозначать ригели нужно буквенной аббревиатурой и цифровыми обозначениями. Для примера, маркировка РДП6.

56-110АІV означает, что используется ригель типа РДП, размеры которого 6 дм в высоту и 5,56 дм в длину, выдерживает напряжение 110 кН/м, имеет напряженную арматуру класса А-IV.

Дополнительные характеристики указывают при необходимости: конструктивные особенности (наличие дополнительных закладных деталей), устойчивость в агрессивных условиях, сейсмическим колебаниям.

Скат – плоская наклонная сторона крыши

Как правило, обращая внимание на кровлю того или иного строения, первое, что предстает взору стороннего наблюдателя и имеет название скатов. Их основная функция – сбор осадков и защита дома от ветра

В связи с этим большое значение имеет угол наклона плоскости относительно горизонта. При малой его величине снег не будет полностью сходить при оттепелях, что приведет к значительному возрастанию нагрузки. При большом угле наклона высока будет ветровая нагрузка на кровлю.

В зависимости от наличия скатов крыши бывают:

Количество скатов может быть различно. Во многих хозяйственных постройках, особенно расположенных на границах участка, предпочитают изготавливать односкатные крыши, имеющие уклон в одну сторону. Такая кровля удобна в изготовлении и проста в обслуживании. Некоторые жилые дома также оснащают подобными кровлями.

Стропильная система и её элементы

Более традиционной для нашей страны считается двускатная кровля с параллельными скатами, имеющими уклон в разные стороны. Место стыка плоскостей крыши называют коньком. Части стен по торцам здания, расположенные непосредственно под скатами и имеющие треугольную форму называют фронтонами. У двускатной крыши их два. Как правило, они лишены водоотливов, но имеют козырьки.

Кроме указанных выше существует еще несколько видов крыш в зависимости от количества скатов. Среди них можно выделить:

  • четырехскатные (вальмовые и полувальмовые) кровли;
  • многоскатные (шатровые, щипцовые);
  • двускатные с ломаными скатами, называемые мансардными.

Есть в строительстве и крыши, скаты которых не имеют плоской формы. Их называют коническими.

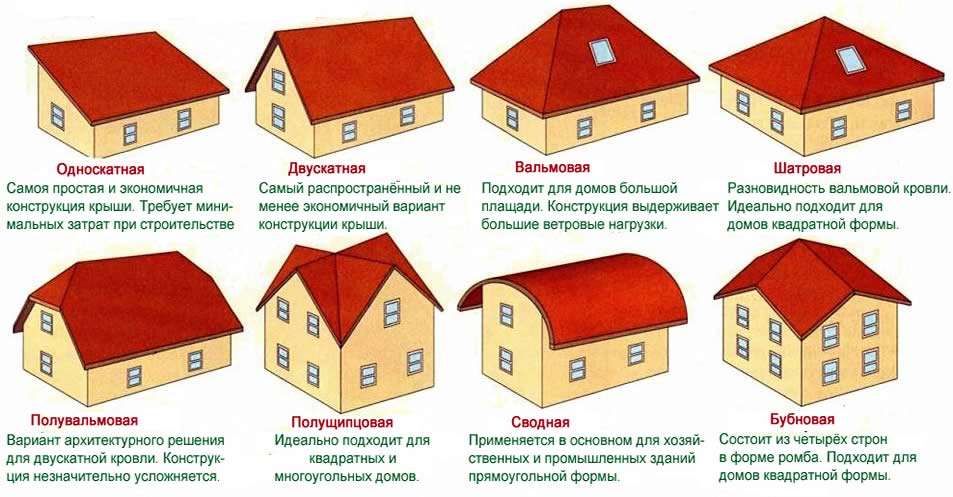

Формы скатных крыш

Маркировка


Продукция маркируется цифро-буквенным кодом, разделенным тире на группы. Пример — РДП 6.56-110АIV. 1-я группа указывается тип ригеля, его высоту в поперечнике и длину (дм), округленные до целых чисел. Разрешается заменять содержание данной группы на наименование изделия — ригель («Р») с указанием стандартизованного типоразмера. Вторая — дает информацию о несущей способности (в кН/м) изделия или же о его порядковом номере по несущей способности. Далее для предварительно напряженной арматуры указывается класс стали (латинская буква и римская цифра).

Так маркировка РДП 6.56-110АIV на продукции сообщает: тип РДП – ригель для железобетонных многопустотных плит, высота 6 дм (600 мм), длина 56 дм (5560 мм), несущая способность 110 кН/м, внутри заложена сталь класса А-IV. В ряде случаев используется третья группа обозначений, характеризующая специальные условия, в которых изделие может использоваться. Это касается, к примеру, сопротивляемости средам агрессивным газов, сейсмическим толчкам. Также может быть учтена установка добавочных закладных деталей.

Продукция с маркировкой РДП 6.56-110АIV-На, например, в 3-й группе сообщает, что материал изделия — бетон с нормальной («Н») проницаемостью (допустим к эксплуатации в слабоагрессивных газообразных средах), внутри которого установлены добавочные закладные элементы («а»). Ригели по типам обозначаются буквами: Р – прямоугольный, РО – однополочный (РОП – для плит многопустотных, РЛП – для лестничных маршей, РОР – под ребристые плиты, РЛР – аналогично РЛП), РБ – бесполочный в виде буквы «Т» (РБП – для плит многопустотного изготовления, РБР – для плит в ребристом варианте), РД – двухполочный (РДП – под железобетонные многопустотные плиты, РДР – под ребристые плиты) и РКП – балконный (консольный) для многопустотных плит. Встречаются ригели с аббревиатурой изготовителя (по ТУ), учитывающей специфику их формы, например, РВ, РМ, АР и пр.

Где используется ригель?

Тут ответ прост. Сейчас в стране по всей территории массово возводятся объекты различного назначения, работает много строительных организаций, заинтересованных в привлечении заказчиков. Со своей стороны, потенциальные заказчики заинтересованы в экономии и выбирают компании, способные выполнить заказ быстро, из качественных, но более дешевых материалов и по новым технологиям, применимым в каркасном доме. Поэтому в жилищном, коммерческом, промышленном строительстве получили такое широкое распространение экономичные каркасные технологии, базирующиеся на основе металлопроката и железобетонных изделий.


Ригель

В строительстве капитальных каркасных зданий в качестве несущих и опорных элементов обязательно используются вертикальные колонны и ригели из высокопрочных марок бетона с пластификаторами, так как они подвергаются не только нагрузкам, но и постоянному агрессивному природному воздействию. Первоначально ригелями обозначается цоколь проектного сооружения, к ним привязываются вертикальные колонны, а в дальнейшем колонны связываются ригелями, на которые укладываются плиты перекрытий.


Ригель

Дальше снова устанавливаются ЖБ колонны, обвязываются ригелями, укладываются плиты – и так до возведения следующего этажа. Таким образом, собирается каркасное здание, конструкция которого имеет правильные геометрические формы с надежным сопряжением всех железобетонных элементов. После монтажа каркаса проемы между колоннами закладываются кирпичом, стеновыми блоками, а в итоге получается сравнительно дешевое здание с повышенной сейсмоустойчивостью и длительным сроком эксплуатации.


Ригель

В малоэтажном домостроении на создание фундаментов уходит до трети сметной стоимости всей постройки, и перед компаниями стоит вопрос удешевления проектов, что способствует привлечению заказчиков. Многие застройщики отказываются от дорогостоящих подвалов и цокольных этажей, требующих масштабных бетонных работ и больших трудозатрат и находят менее затратное конструктивное решение, выбирая столбчатые или свайно-винтовые фундаменты.


Ригель

Проще всего на таких фундаментах собирать дома из бревна и бруса, когда первый венец фиксируется на столбах, выполняя функцию ригеля и образуя периметр будущих стен. Для этого часто выбираются бревна большего диаметра и брусья сечением до 300х300 мм, так как они служат опорными элементами, несущими на себе нагрузку всего здания и равномерно распределяющие ее на столбы.


Ригель

При наличии столбчатого фундамента сложнее выполнить проекты, в которых заложено возведение стен из кирпича и стеновых блоков и здесь уже необходим ригель размеры и длина которого рассчитываются общей массой стен и расстоянием между столбами. Для небольших домов по периметру устанавливается ЖБ ригель с одной полкой повернутой внутрь, а на нее укладываются пустотные плиты перекрытий. В больших коттеджах с несущими внутренними перегородками, отливаются дополнительные столбы и устанавливаются ригеля с двумя полками, на них стыкаются плиты пола. После возведения стен до проектного уровня они обвязываются ригелями, на полки которых укладываются потолочные плиты и, как к мауэрлатом, осуществляется крепление стропильных «пяток».


Ригель

Без использования ригелей невозможен монтаж многоэтажных каркасных зданий, а в малоэтажном строительстве они не только желательны, но и увеличивают надежность стеновых и кровельных конструкций, обеспечивая безопасность и долголетие дома.

Чем отличается ригель от балки |

Строительство развивается очень активно, и количество новых терминов увеличивается с каждым днем. Но чтобы их правильно применять, необходимо знать, чем одно понятие отличается от другого. Не только обычные люди, но и опытные инженеры нередко попадают в тупик, когда им задается вопрос о том, в чем же разница между ригелем и балкой. Разница, несомненно, есть, и в этом вопросе предстоит разобраться.

Что такое ригель и балка

Ригель – это горизонтальный опорный элемент, к которому пристраиваются остальные несущие конструкции. Основная функция ригеля заключается в распределении нагрузки стропил на балки. Чаше всего его изготавливают из дерева, металла или железобетона, от этого зависит и форма ригеля. Балка – конструктивный элемент строительства, основная функция которого заключается в работе на изгиб. Это несущая конструкция, которая может быть изготовлена из дерева или металла.

Сравнение ригеля и балки

В чем же разница между ригелем и балкой? При проектировании строительных сооружений немаловажно правильно оперировать терминами, так как от этого зависит понимание процесса возведения конструкции всеми работниками

Ригель можно назвать балкой, но стоит принимать во внимание, что тогда эта балка станет несущим элементом, который будет установлен горизонтально. Говоря на строительном языке, ригель – это несущая балка, которая является основой для будущего каркаса. А вот каркас возводится с помощью балок

Чаще всего они работают на изгиб, то есть, например, с их помощью возводится чердачное помещение. Балка может использоваться в качестве перекрытия между этажами. Ригель – это стержень строительной конструкции, а балка применяется для построения каркаса. Сфера применения ригеля более широкая, так как он является основным элементом строительства. В свою очередь балки используются исключительно в строительстве зданий и сооружений в качестве перекрытия или покрытия. Такая особенность связана еще и с тем, что балки бывают лишь из дерева и металла, ригель же можно изготовить и из железобетона, что значительно расширяет сферу его использования. Опираясь на процесс строительства и свойственную ему терминологию, следует отметить, что балка – это самостоятельный конструктивный элемент, который при проектировании тщательно рассчитывается. Ригель – это часть рамы, которая жестко связана со стойками, поэтому в процессе проектирования расчету не поддается. В этой связи понятие балки более широкое, в то время как назначение ригеля четко определено и не может изменяться в зависимости от условий. С точки зрения этимологии, балка – это более широкое понятие, так как ригель – это та же балка, но выполняющая узкоспециализированную функцию

А вот каркас возводится с помощью балок. Чаще всего они работают на изгиб, то есть, например, с их помощью возводится чердачное помещение. Балка может использоваться в качестве перекрытия между этажами. Ригель – это стержень строительной конструкции, а балка применяется для построения каркаса. Сфера применения ригеля более широкая, так как он является основным элементом строительства. В свою очередь балки используются исключительно в строительстве зданий и сооружений в качестве перекрытия или покрытия. Такая особенность связана еще и с тем, что балки бывают лишь из дерева и металла, ригель же можно изготовить и из железобетона, что значительно расширяет сферу его использования. Опираясь на процесс строительства и свойственную ему терминологию, следует отметить, что балка – это самостоятельный конструктивный элемент, который при проектировании тщательно рассчитывается. Ригель – это часть рамы, которая жестко связана со стойками, поэтому в процессе проектирования расчету не поддается. В этой связи понятие балки более широкое, в то время как назначение ригеля четко определено и не может изменяться в зависимости от условий. С точки зрения этимологии, балка – это более широкое понятие, так как ригель – это та же балка, но выполняющая узкоспециализированную функцию.

TheDifference.ru определил, что отличие ригеля от балки заключается в следующем:

Ригель – это балка, выполняющая опорную функцию. Он устанавливается лишь в горизонтальном виде. Балка работает преимущественно на изгиб. Назначение балки заключается в перекрытии строительных конструкций. Балка – самостоятельный строительный и расчетный элемент. Ригель – это часть опорной рамы, тесно связанная со стойками. Сфера применения ригеля более широка. Он производится из дерева, металла и железобетона. Балки бывают деревянными и металлическими. Ригель – это стержень любой конструкции. Балка является основой для построения каркаса.

altaiinter.org

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
