Что такое ригель и чем он отличается от балки

Маркировка

Продукция маркируется цифро-буквенным кодом, разделенным тире на группы. Пример — РДП 6.56-110АIV. 1-я группа указывается тип ригеля, его высоту в поперечнике и длину (дм), округленные до целых чисел. Разрешается заменять содержание данной группы на наименование изделия — ригель («Р») с указанием стандартизованного типоразмера. Вторая — дает информацию о несущей способности (в кН/м) изделия или же о его порядковом номере по несущей способности. Далее для предварительно напряженной арматуры указывается класс стали (латинская буква и римская цифра).

Так маркировка РДП 6.56-110АIV на продукции сообщает: тип РДП – ригель для железобетонных многопустотных плит, высота 6 дм (600 мм), длина 56 дм (5560 мм), несущая способность 110 кН/м, внутри заложена сталь класса А-IV. В ряде случаев используется третья группа обозначений, характеризующая специальные условия, в которых изделие может использоваться. Это касается, к примеру, сопротивляемости средам агрессивным газов, сейсмическим толчкам. Также может быть учтена установка добавочных закладных деталей.

Продукция с маркировкой РДП 6.56-110АIV-На, например, в 3-й группе сообщает, что материал изделия — бетон с нормальной («Н») проницаемостью (допустим к эксплуатации в слабоагрессивных газообразных средах), внутри которого установлены добавочные закладные элементы («а»). Ригели по типам обозначаются буквами: Р – прямоугольный, РО – однополочный (РОП – для плит многопустотных, РЛП – для лестничных маршей, РОР – под ребристые плиты, РЛР – аналогично РЛП), РБ – бесполочный в виде буквы «Т» (РБП – для плит многопустотного изготовления, РБР – для плит в ребристом варианте), РД – двухполочный (РДП – под железобетонные многопустотные плиты, РДР – под ребристые плиты) и РКП – балконный (консольный) для многопустотных плит. Встречаются ригели с аббревиатурой изготовителя (по ТУ), учитывающей специфику их формы, например, РВ, РМ, АР и пр.

Чем ригель с добавками в бетон лучше ригеля, изготовленного без добавок?

Прежде, чем ответить на этот вопрос, давайте вспомним, что любая продукция ЖБИ подвергается постоянному воздействию дождя, снега, морозов и это отрицательно влияет на эксплуатационные характеристики железобетонных изделий. В каркасном строительстве очень опасно разрушение балок, плит и ригелей под атмосферным воздействием и, конечно, в большей мере защиты от этого требуют ригеля строительные.

Предприятия химического сектора постоянно работают над созданием продуктов, улучшающих рабочие характеристики многих строительных материалов, и не последнее место занимают различные химические добавки для бетонов. Компания GOODHIM наряду со многими эффективными добавками разработала уникальный суперпластификатор для бетонных изделий.

Добавление пластификатора в бетонную смесь повышает ее пластичность и текучесть на столько, что она равномерно заливается в форму и обволакивает арматурный каркас, положительно влияя на проникновение связующих частиц ингредиентов, сокращая водоцементное соотношение тем самым увеличивая прочность железобетонного изделия.

Суперпластификатор INTERPLAST AT от Гудхим универсальная добавка для бетона, повышающая его прочность, водонепроницаемость и морозостойкость до 150 циклов, что делает ригеля с этой добавкой практически не разрушаемыми.

Купите оптом по выгодной цене

Суперпластификатор универсальный для бетона INTERPLAST АТ

Добавка на поликарбоксилатной основе GOODHIM INTERPLAST AT для теплых полов

Суперпластификатор универсальный для фундамента GOODHIM INTER PLAST AT F

Особенности производства

Как сделать ригель из дерева? Из цельной древесины делают балки округлой формы, швеллера, угловые балки. Обрабатывают их на деревообрабатывающих станках с ЧПУ (компьютерным управлением). Двутавровый ригель больших размеров изготавливают из комбинированных материалов. Опорные конструкции делают из бруса, соединяя их полосками, вырезанными из OSB плиты.

Важной составляющей каркасных элементов конструкций является их горизонтальное соединение ригелем. Учитывая, что основное назначение этого элемента — соединение опорных конструкций и распределение нагрузок, они должны соответствовать строгим техническим требованиям. На все виды разработаны ГОСТы, допустимы минимальные отклонения

В зависимости от типа конструкций, проекта изготавливают из разных материалов. Данный вид продукции пользуется устойчивым спросом на строительном рынке

На все виды разработаны ГОСТы, допустимы минимальные отклонения. В зависимости от типа конструкций, проекта изготавливают из разных материалов. Данный вид продукции пользуется устойчивым спросом на строительном рынке

Учитывая, что основное назначение этого элемента — соединение опорных конструкций и распределение нагрузок, они должны соответствовать строгим техническим требованиям. На все виды разработаны ГОСТы, допустимы минимальные отклонения. В зависимости от типа конструкций, проекта изготавливают из разных материалов. Данный вид продукции пользуется устойчивым спросом на строительном рынке.

В области строительства существует такое множество материалов и инструментов, что порой приходится специально выяснять значение того или иного термина. Вот, к примеру, что такое ригель? Где он используются? Варианта здесь три. Это, разумеется, область строительства, где без ригелей обойтись просто невозможно, производство дверных замков и, как ни странно, сфера изготовления ювелирных украшений.

Чем отличается ригель от балки |

Строительство развивается очень активно, и количество новых терминов увеличивается с каждым днем. Но чтобы их правильно применять, необходимо знать, чем одно понятие отличается от другого. Не только обычные люди, но и опытные инженеры нередко попадают в тупик, когда им задается вопрос о том, в чем же разница между ригелем и балкой. Разница, несомненно, есть, и в этом вопросе предстоит разобраться.

Что такое ригель и балка

Ригель – это горизонтальный опорный элемент, к которому пристраиваются остальные несущие конструкции. Основная функция ригеля заключается в распределении нагрузки стропил на балки. Чаше всего его изготавливают из дерева, металла или железобетона, от этого зависит и форма ригеля. Балка – конструктивный элемент строительства, основная функция которого заключается в работе на изгиб. Это несущая конструкция, которая может быть изготовлена из дерева или металла.

Сравнение ригеля и балки

В чем же разница между ригелем и балкой? При проектировании строительных сооружений немаловажно правильно оперировать терминами, так как от этого зависит понимание процесса возведения конструкции всеми работниками

Ригель можно назвать балкой, но стоит принимать во внимание, что тогда эта балка станет несущим элементом, который будет установлен горизонтально. Говоря на строительном языке, ригель – это несущая балка, которая является основой для будущего каркаса. А вот каркас возводится с помощью балок

Чаще всего они работают на изгиб, то есть, например, с их помощью возводится чердачное помещение. Балка может использоваться в качестве перекрытия между этажами. Ригель – это стержень строительной конструкции, а балка применяется для построения каркаса. Сфера применения ригеля более широкая, так как он является основным элементом строительства. В свою очередь балки используются исключительно в строительстве зданий и сооружений в качестве перекрытия или покрытия. Такая особенность связана еще и с тем, что балки бывают лишь из дерева и металла, ригель же можно изготовить и из железобетона, что значительно расширяет сферу его использования. Опираясь на процесс строительства и свойственную ему терминологию, следует отметить, что балка – это самостоятельный конструктивный элемент, который при проектировании тщательно рассчитывается. Ригель – это часть рамы, которая жестко связана со стойками, поэтому в процессе проектирования расчету не поддается. В этой связи понятие балки более широкое, в то время как назначение ригеля четко определено и не может изменяться в зависимости от условий. С точки зрения этимологии, балка – это более широкое понятие, так как ригель – это та же балка, но выполняющая узкоспециализированную функцию

А вот каркас возводится с помощью балок. Чаще всего они работают на изгиб, то есть, например, с их помощью возводится чердачное помещение. Балка может использоваться в качестве перекрытия между этажами. Ригель – это стержень строительной конструкции, а балка применяется для построения каркаса. Сфера применения ригеля более широкая, так как он является основным элементом строительства. В свою очередь балки используются исключительно в строительстве зданий и сооружений в качестве перекрытия или покрытия. Такая особенность связана еще и с тем, что балки бывают лишь из дерева и металла, ригель же можно изготовить и из железобетона, что значительно расширяет сферу его использования. Опираясь на процесс строительства и свойственную ему терминологию, следует отметить, что балка – это самостоятельный конструктивный элемент, который при проектировании тщательно рассчитывается. Ригель – это часть рамы, которая жестко связана со стойками, поэтому в процессе проектирования расчету не поддается. В этой связи понятие балки более широкое, в то время как назначение ригеля четко определено и не может изменяться в зависимости от условий. С точки зрения этимологии, балка – это более широкое понятие, так как ригель – это та же балка, но выполняющая узкоспециализированную функцию.

TheDifference.ru определил, что отличие ригеля от балки заключается в следующем:

Ригель – это балка, выполняющая опорную функцию. Он устанавливается лишь в горизонтальном виде. Балка работает преимущественно на изгиб. Назначение балки заключается в перекрытии строительных конструкций. Балка – самостоятельный строительный и расчетный элемент. Ригель – это часть опорной рамы, тесно связанная со стойками. Сфера применения ригеля более широка. Он производится из дерева, металла и железобетона. Балки бывают деревянными и металлическими. Ригель – это стержень любой конструкции. Балка является основой для построения каркаса.

altaiinter.org

Ригель для опалубки: цена и особенности строения

Деревянный ригель опалубочный – это специальная опора, которая предназначена для удержания вертикальной нагрузки, которая возникает во время литья бетонной смеси

Приспособление является важной составляющей любого монолитного строительства

Ригель деревянный имеет следующие положительные характеристики:

• отличные показатели влагостойкости;
• высокая несущая способность;
• устойчивость к деформациям;
• соответствие инженерным потребностям в сфере монолитного строительства;
• высокая износостойкость;
• длительный срок эксплуатации.

Деревянная двутавровая балка имеет вид перекладины с двумя профилями, размещенными перпендикулярно друг к другу. Такие конструкции преимущественно изготавливаются из хвойных пород дерева, которые отличаются прочностью и устойчивостью к негативным факторам окружающей среды благодаря содержанию большого количества смол. Стенка приспособления оснащается фанерой для создания дополнительного слоя защиты.

Преимущества сотрудничества с компанией

В нашей компании вы можете купить ригеля для опалубки и проконсультироваться с опытными специалистами, чтобы выбрать самые подходящие размеры и виды конструкций. Вся продукция производится на основе стандарта ГОСТ 23478-79, поэтому клиентам не приходится тревожиться о качестве изделий.

Цена ригеля деревянного для опалубки зависит от следующих параметров:

• тип обработки;
• производитель;
• используемый материал.

На сайте вы сможете ознакомиться со всеми размерами ригеля для опалубки и определиться с необходимым количеством конструкций на основе предоставленной информации.

Строение конструкции

Ригель опалубки состоит из следующих основных элементов:

• щиты;
• специальная вставка;
• строповочная петля.

Фиксация вставки осуществляется при использовании дистансера, который крепится с помощью литьевого клина. Ригеля для опалубки присоединяются к системе с помощью специальных хомутов. Конструкции по данной технологии возводятся на основе государственных стандартов и сертификатов соответствия. Ригель деревянный для опалубки в этом процессе выполняет функцию крепления во время присоединения балок и других деревянных элементов.

Разновидности опалубочных ригелей

Ригель балки деревянной бывает следующих видов:

• каркасный;
• деревянный для перекрытий;
• металлический.

Каркасный ригель балки для опалубки широко применяется на строительных объектах, которые требуют наличия соединения вертикальных опор:

• стены;
• колонны;
• подвесы.

Ригель опалубки для перекрытий – это специальная конструкция из металла, которая состоит из множества составляющих элементов. Является незаменимым элементом в строительстве охладительных башен для промышленных целей. Чтобы узнать точную стоимость ригеля для опалубки перекрытий, обратитесь к специалисту нашей компании, который ответит на все интересующие вопросы.

Система ценообразования

Размеры ригеля для опалубки непосредственным образом влияют на цену. В случае сооружения охладительных башен (градирен) стоит отталкиваться от высоты, которую необходимо получить в завершении строительного цикла.

Цена ригеля балки деревянной зависит от специфики материала, который используется при изготовлении. Купить ригеля для опалубки от отечественного бренда у нас вы можете по приемлемым ценам и с высоким качеством. В ассортименте также представлена продукция зарубежных производителей, деятельность которых соответствует международным стандартам.

Прайс-лист поможет каждому клиенту самостоятельно определить цену ригеля для опалубки на основе поставленных целей строительного проекта. Для нахождения количества необходимых конструкций понадобится узнать ширину щита и высоту бетонной заливки.

Цена ригеля опалубочного в нашей компании удовлетворит запросы строительной компании любого масштаба. Если у вас нет возможности приобрести новые конструкции, тогда мы с радостью предложим вам альтернативный способ решения проблемы – аренду оборудования.

Для полного ознакомления с информацией о продукции обратитесь за помощью к каталогу компании, в котором размещены все размеры ригелей опалубочных. Удобный поиск по сайту позволит быстро найти необходимую модель и успешно оформить заявку.

Маркировки монолитных ригелей ↑

Каждое изделие маркируется специальным кодом.

Р — Изделия прямоугольной формы	РО — Однополочное изделие	РЛП/РЛР — О.И. — Для лестничных маршей
РОР — О.И. — Для плит с ребристой поверхностью
РОП — О.И. — Для многопустотных перекрытий
РД — Двухполочное изделие	РДП — Д.И. — Для многопустотных железобетонных плит
РДР — Д.И. — Для ребристых перекрытий
РБ — Бесполочное изделие	РБП — Б.И. — Для многопустотных плит
РБР — Б.И. — Для ребристых плит
РКП — Балконные ригели — Для многопустотных перекрытий

Если маркировка указана именно такими спецкодами, значит, изделие изготавливалось по требованиям ГОСТ’а, то есть, это знак качества и надёжности. Если же на изделии указано другое буквенное значение — значит, это ТУ.

Также, кроме букв, маркировка содержит и цифры — они означают размер изделия. Стоимость ригеля высчитывается в зависимости от его размера.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

• цветные металлы;
• чугун;
• нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Статьи по темам: Изделия из металла, Металлообработка, Сварка, Лазерная резка, Металлоконструкции, Плазменная резка, Гибка металла, Шкафы, Свойства металлов, Механическая обработка, Покраска

Их применяют для поднятия и укрепления цоколя, снятия с него излишней нагрузки. С помощью этих армированных ЖБИ возводят широкие лестничные пролеты в ангарах, торговых залах.

Бытует мнение, что и ригель и балка — одно и то же, а отличия заключаются лишь в геометрических размерах. Это не совсем верно. Рассмотрим отличительные особенности этих двух схожих конструкций.

Ригель — это в строительстве так называют плиты перекрытия металлические или деревянные

Все сооружение имеют жесткий несущий опорный каркас. Он является скелетом, кристаллической решеткой зданий, который обеспечивает его статичность, несет основную нагрузку.

Ригель – это в строительстве важная конструктивная деталь, горизонтальный элемент, соединяющий опоры либо стойки. Так как он – часть несущей конструкции, то должен соответствовать техническим нормативным условиям, ГОСТу.

Остановимся подробнее на вопросе, ригель, что это такое.

Функции в строительстве

Для чего нужен ригель, каково его назначение в строительстве? Он является основой конструкции, которая распределяет нагрузку и соединяет опоры.

Его функции:

1. Обеспечивает жесткость конструкции за счет горизонтального сцепления опорных конструкций.
2. Соединяет опоры, одновременно служит полкой для плит перекрытия.
3. Обеспечивает поворотное (шарнирное) сцепление вертикальных опорных конструкций.
4. Пропорционально распределяет нагрузки.
5. Сокращает срок возведения зданий.
6. Один из основных конструктивных элементов при строительстве сооружения, предполагающего широкие, длинные пролеты: производственные цеха, торговые площади больших размеров, длинные проходы. Именно горизонтальное перекрытие придает жесткость и надежность конструкциям.
7. Вместе с опорными конструкциями является основой каркаса мостов, навесных коммуникаций типа виадуков, высоких ограждений дорог.
8. Стропила крыши, соединенные ригелями, делают каркас жестким, устойчивым.

Обобщая, можно сделать вывод, что ригель – незаменимый конструктивный соединительный элемент для разного рода сооружений. Этим объясняется востребованность данного вида продукции. В зависимости от назначения и расчетных нагрузок используются горизонтальные балки, изготовленные из различных материалов.

Основные виды ригелей

Среди них можно выделить наиболее востребованные в промышленном строительстве железобетонные и металлические горизонтальные балки. Для малоэтажного используют облегченные деревянные ригели.

Бетонные

Строительные бетонные ригеля должны соответствовать определенным требованиям. К примеру, обязательно наличие арматурного каркаса:

• используется качественный прокат, прошедший термическую закалку;
• арматурный каркас состоит из продольной арматуры (разного сечения), поперечной (средней);
• в опорных частях конструкции присутствуют соединительные стержни и металлические пластинчатые элементы, которые приваривают к опорам.

Важно! Бетон применяется только морозостойких тяжелых марок (В 22, В 40), а отклонения от технических размеров допустимы лишь минимальные. https://www.youtube.com/embed/chHRTsEcqnQ. Ригеля бетонные отливаются различной формы в зависимости от назначения

Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

Ригеля бетонные отливаются различной формы в зависимости от назначения. Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

• прямоугольную, без выступов (без полок);
• с одной полкой (Г образные, однотавровые);
• с двумя полками (Т образные, двутавровые).

На тавры укладывают не только плиты перекрытия, но и разного рода соединительные несущие металлические конструкции (фермы, балки)

Таблица маркировки ригелей в зависимости от назначения конструкции, ее формы.

Форма ригеля	Маркировка	Назначение
С одной полкой (однополочные)	РО РОП РЛП РОР	Опоры для многопустотных (РОП) Лестничные пролеты (РЛП) Ребристые плиты (РОР)
Двухполочные	РД РДП РДР	Плиты перекрытия Металлоконструкции Многопустотных плиты (РДП), Ребристые плиты (РДР)
Прямоугольные, без полок	Р прямоугольная РБ бесполочная РБП РБР	Соединения опор Мнопустотных плит (РБП) Ребристых плит (РБР)
Балконные или консольные	РКП	Консольных конструкций

Это маркировка по ГОСТ 18980-90. Но отдельные компании могут выпускать ригеля с дополнительной маркировкой по утвержденным ТУ (техническим условиям).

Размеры ригеля ГОСТ

Маркировка прямоугольного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
РВ-32-4.5	3190	160
РВ-36-4.5	3590	160
РВ-40-1.3	3990	160
РВ-46-2.5	4590	380
РВ-56-3	5590	160
РВ-60-3	5990	160
РВ-64-3	6390	160
РВ-64-4.5	6390	160

Длина указана во второй цифре маркировки.

Двутавровые ригеля

Маркировка двухполочного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
1Р14-12	1400	400
1Р20-12	2000	400
1Р26-8	2600	400
1Р32-8	3200	400
1Р38-8	3800	400
1Р44-8	4440	400
Р56-12	5600	400
Р56-8	5600	400
Р62-12	6200	400
Р62-8	6200	400
Р74-8	7400	400
Р86-8	8600	520
РДП 4.26-(40-110)	2560	520

Как происходит сборка ригельной опалубки для изделий с прямой геометрией

Прежде всего, опираясь на проект, осуществляется подбор всех необходимых комплектующих. Далее специалисты приступают к подготовке площадки на месте монтажа и выполняют сборку деревянного настила. На следующем этапе выполнятся перпендикулярная укладка балок и ригелей. Обязательно между ними следует соблюдать равные по размеру промежутки. Сборочные работы начинают с крайних балок, закрепляя их к ригелям посредством особых хомутов. Расстояние между балками, расположенными посередине, задается согласно проектным данным.

Как только с укладкой балок и ригелей будет покончено, выполняется фиксация опалубочных щитов. Для обеспечения дополнительной жесткости и надежности, по внешней части собранной конструкции закрепляют брус. Для стяжки конструкции на финальном этапе работ потребуется сверление отверстий. В случае если используются перфорированные ригели, последняя процедура не имеет смысла

Отличие ригеля от балки заключается в следующем:

• Ригель – это балка, выполняющая опорную функцию.
• Он устанавливается лишь в горизонтальном виде.
• Балка работает преимущественно на изгиб.
• Назначение балки заключается в перекрытии строительных конструкций.
• Балка – самостоятельный строительный и расчетный элемент.
• Ригель – это часть опорной рамы, тесно связанная со стойками.
• Сфера применения ригеля более широка.
• Он производится из дерева, металла и железобетона.
• Балки бывают деревянными и металлическими.
• Ригель – это стержень любой конструкции.
• Балка является основой для построения каркаса.

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

1. Ригель является горизонтальной опорой, а балка является ;
2. Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
3. Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают

Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов. Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.

Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.

Чем отличается от балки

Что такое ригель в строительстве разобрались. Но есть еще один элемент, встречающийся в перекрытиях и кровельной системе, который часто путают с ригелем — это балки. Балки — несущий элемент в конструкции, который обычно компенсирует изгибающие нагрузки. Вот вам и разница — ригеля — часть опорной конструкции. Это рама, на которую опирают балки.

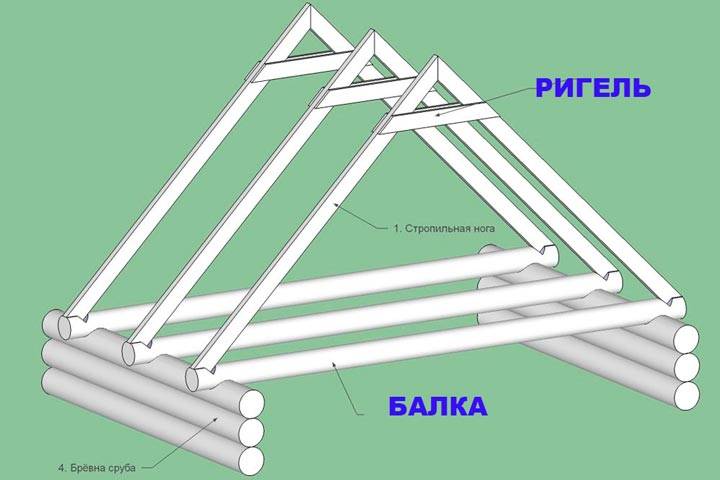

Проще всего разобраться в том, где балка, а где ригель — посмотреть какая нагрузка приходится на элемент

Балки могут быть наклонными и горизонтальными. Но они почти всегда работают на изгиб, поэтому должны рассчитываться, так как должны выдерживать длительные нагрузки. Ригеля — строго горизонтальные элементы и служат для механической связи стоек, а изгибающие нагрузки не несут. Поэтому их обычно не рассчитывают. Закладывают стандартные решения, с определенным запасом прочности.

Чем отличается ригель от балки: часто формой, а вообще, назначением и функциями

Еще одно отличие ригеля и балки — материалы и форма. Балка всегда в сечении прямоугольная или квадратная. Ригеля часто имеют более сложную форму, но могут быть и квадратными и прямоугольными. Балка может быть деревянной или металлической. Ригель тоже делают из этих материалов, но может он быть еще и железобетонным. Итак, если вы видите железобетонную горизонтальную часть конструкции, которая опирается на стойки — перед вами ригель. Других вариантов нет.

Ригель не испытывает нагрузок. Он только связывает стропила. Балка перекрытия как раз компенсирует нагрузку от кровли

С горизонтальными деревянными и металлическими элементами чуть сложнее. Надо смотреть, не приходится ли на них изгибающая нагрузка. Если нет — это ригель. В противном случае — балка. И если элемент установлен под углом — это точно балка.

Преимущество использования металлических ригелей

Обычно металлические ригели применяют в качестве элементов строительных металлических строений и при сборке каркасов конструкций внешних ограждений, в сборных остовах зданий, но сфера применения металлических ригелей намного шире. И в большинстве случаях их применяют, когда есть потребность применения длинных пролетов, при большой высоте потолков и увеличенных нагрузках на опорные балки.

Некоторые сферы применения металлических ригелей:

• залы проведения концертных мероприятий;
• залы спортивного предназначения;
• арены стадионов;
• производственные цеховые помещения.

К основным преимуществам применения в строительных и других областях надо отнести их прочность и надежность, а также простоту монтажа. В местах соединения с металлическими колоннами ригели опираются на приваренные к ним опоры.

К основным преимуществам металлических ригелей относятся:

• прочностные характеристики;
• надежность и долговечность;
• удобность и простота монтажных работ;
• соединение опор двух вариантов: жесткого или шарнирного исполнения;
• служат опорной конструкцией для плит, перекрытий, стропил;
• обеспечивают жесткую систему колонн;
• усиливают фундаменты и железобетонные стойки опор ЛЭП, обеспечивая возможность принимать на себя большие горизонтальные нагрузки.

Размеры ригеля ГОСТ

Маркировка прямоугольного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
РВ-32-4.5	3190	160
РВ-36-4.5	3590	160
РВ-40-1.3	3990	160
РВ-46-2.5	4590	380
РВ-56-3	5590	160
РВ-60-3	5990	160
РВ-64-3	6390	160
РВ-64-4.5	6390	160

Длина указана во второй цифре маркировки.

Двутавровые ригеля

Маркировка двухполочного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
1Р14-12	1400	400
1Р20-12	2000	400
1Р26-8	2600	400
1Р32-8	3200	400
1Р38-8	3800	400
1Р44-8	4440	400
Р56-12	5600	400
Р56-8	5600	400
Р62-12	6200	400
Р62-8	6200	400
Р74-8	7400	400
Р86-8	8600	520
РДП 4.26-(40-110)	2560	520
РДП 4.56-(40-110)	5560	520
РДП 4.68-(40-70)	6760	520
РДП 6.26-(40-110)	2560	590
РДП 6.56-(40-110)	5560	590
РДП 8.56-(40-110)	8560	590
РДР 4.56-(30-60)	5560	550
РДР 6.56-(30-60)	5560	580

Однотавровые ригеля

Маркировка однполочного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
РЛП 4.26-(40-60)	2560	360
РЛП 4.56-(30-60)	5560	360
РОП 4.26 (30-60)	5560	380
РОП 4.56-(30-60)	2560	460
РОП 4.68-(30-40)	5560	460
РОП 4.68-(30-40)	6760	460
РОР 4.56-(30-60)	5560	480

Консольные ригеля

Маркировка консольного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
РКГ 58-28-19м	85300	5000
РКГ 88-28-19м	85300	5000
РКГА 86-8м	85600	5000
РКГП 88-28-19м	115300	5000
РКГТ 88-28-19м	115300	5000
РКГУ 25-15м	25300	5000

В отдельных случаях используют конструкции в вертикальном положении. Ригель опоры имеет специальную площадку из металла, либо платформу залитую бетоном с арматурой.

Металлические

Железобетонные конструкции обладают высокими несущими характеристиками, но они достаточно тяжелые из-за наличия бетонной заливки. Ригель металлический не уступает по расчетной прочности железобетонной конструкции, но он легче по весу. Поэтому он нашел применение в тех сферах, где нельзя перегружать сооружение, но необходим жесткий, крепкий каркас. Это, в первую очередь, строительство мостов, разного рода навесных конструкций.

В качестве опор часто используется ригель монолитный с бетонной заливкой.

Опорные конструкции линий ЛЭП в основном изготовлены из металлоконструкций.

В строительстве металлические ригели применяются при возведении каркасов зданий, в том числе нестандартной формы: стадионов, цирковых арен, спортивных и концертных площадок.

Используют его при монтаже крыш из металла, в качестве соединительного элемента стропильной системы.

Преимущества металлокаркасов:

1. Легкость сборки различных конструктивных элементов. Для этих целей чаще используются двутавровые ригели, которые соединяют между собой с помощью сварки. Их опирают и приваривают к столиш-консолям опорных балок.
2. Такие каркасы собираются быстро, сокращаются сроки возведения зданий.
3. Относительная простота сборки. Заготовки делаются заранее, согласно проектным размерам, доставляются готовые на место для монтажа.

Различают: ригель перекрытия и рамы. Изготавливают цельнометаллические и в виде решетки (облегченные конструкции). Существенные нагрузки диктуют необходимость определенного запаса прочности, поэтому их делают из специальной высокопрочной стали. Размеры ригеля из металлопроката варьируются, согласно проектным расчетам. По форме, как и железобетонные, выпускаются: однотавровые, двутавровые, без полок.

Из дерева

Невозможно возведение деревянной крыши без соединяющего стропила ригеля. Дерево, в отличие от металла, «теплый» материал, поэтому многие отдают предпочтение лагам, опалубке из деревянных ригелей. К ним предъявляются требования согласно ГОСТ 23478-79.

Виды ригелей из дерева:

• наиболее востребованная двутавровая балка;
• П образная балка, швеллер;
• угловой сегмент (Г образный);
• округлых форм.

По проекту рассчитывают нужный размер, форму. При условии использования хорошо просушенной древесины, конструкции служат длительный срок. К примеру, при разборе старых строений балки, которым более 50 лет, сохранились, не утратили свои функциональные свойства.

Отличия от обычной балки

Узлы действительно выполняют схожие задачи, но есть важные отличия:

• Монтаж. Еще одной особенностью является обязательная установка соединительного элемента в горизонтальном положении. Балка может устанавливаться в горизонтальном положении или под наклоном. Эта самостоятельная часть строения преимущественно работает на изгиб.
• Геометрия. Ригель в разрезе имеет сложную форму, что обусловлено узконаправленной спецификой его использования. Классическая балка в сечении представляет из себя прямоугольник.

Таким образом, отличия этих двух схожих элементов очевидны: сфера применения, разные геометрические формы, особенности установки. Кроме того, ригель — специфическое изделие, выполненное из особо прочных материалов.
