Как из дрели сделать циркулярную пилу своими руками + видео и инструкция

Самодельные устройства

Сделать циркулярную пилу из дрели несложно, но проблемы могут появиться при подгонке узлов. Правильно выбрать все элементы, чтобы все работали идеально – это очень важная задача. Вал должен быть оснащен саморегулирующимися подшипниками, если вы будете использовать агрегат каждый день. Сами подшипники стоит выбирать с двумя рядами шариков, которые будут отрегулированы при помощи зажимной гайки.

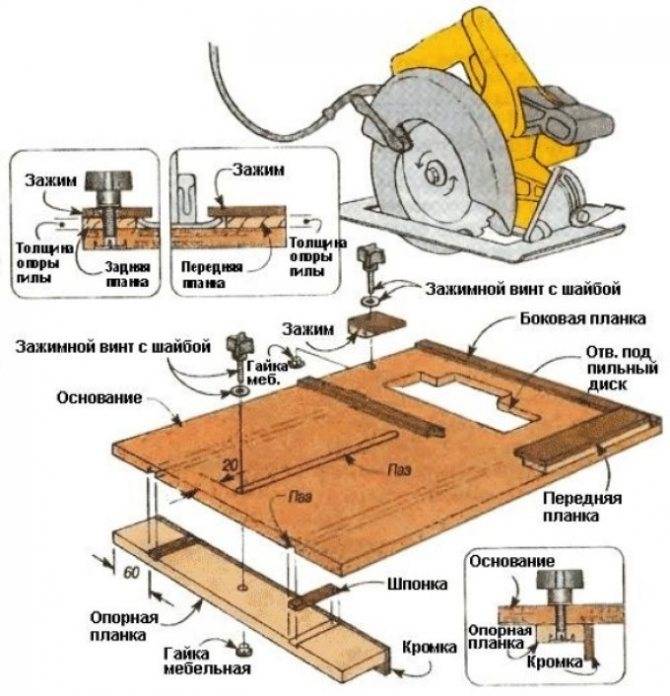

Рабочая поверхность должна быть с сеткой-разметкой. Без такой системы координат точная работа по древесине невозможно. Нельзя пренебрегать и защитным кожухом – при проведении работ он будет надежно предохранять устройство от повреждений механического характера. Циркулярные пилы при работе с разными материалами работает в разных режимах, и поэтому стоит иметь устройство, которое будет управлять подобным процессом. На валу нужно сделать пару желобов, чтобы была возможность переставить шкивы для изменения скорости.

Интересно, что параллельный упор является важным приспособлением для работы с большими заготовками. Сделать их своими руками можно из ДСП, фанеры или досок. Размер упора не больше 2.5 см. Крепить пор нужно на болты или саморезы.

Когда нужно распиливать бруски или сделать несколько пропилов с разных направлений, потребуется упор, который обладает П-образной конфигурацией. В его основании будет лежать доска, толщина которой 3 см. К основанию следует прикрутить боковины с толщиной в 1.2 см. Так упор будет инсталлироваться на брус, размер которого будет отвечать размеру от точки разреза до диска для пиления.

С двух сторон он будет прижат фиксаторами к брусу, а если брус очень большой, то его нужно переставить и сделать еще один пропил. Также есть кромочный упор, который очень востребован. Чтобы его сделать, нужно много времени и прекрасная квалификация мастера. Обязательно до начала работ нужно сделать чертежную схему. Сделайте упор из фанеры с толщиной в пару см, а еще упорную планку.

Шаги изготовления следующие:

  • Прорежьте продольные пазы для шпонок.
  • Установите шпонки на упорной планке.
  • Между изготовленными пазами сделайте еще один, чтобы прикрепить упорную планку.
  • В основании нужно еще одно отверстие, размер которого будет соответствовать пильному резаку циркулярки.

Установите ограничители по бокам, а также должны быть фиксаторы, чтобы надежно все закреплять. Для установки упора на заготовку планка будет двигаться в пазах, и зафиксирована через щель струбцинами. Лучше всего прикреплять рулетку или линейку на станину, потому что это облегчит работу. Толкатель удобен для работы с маленькими заготовками – он помогает закреплять деталь с обеих сторон, и это обеспечивает точность работ. Если станок оснащен трехфазным двигателем (то есть 380 В), то нужны конденсаторы, которые смогут выдержать минимальное напряжение в 620 В. Это могут быть даже бумажные устройства.

Для прибора еще важно рассчитать конденсаторы – на 1 кВт требуется 100 мкФ для рабочего конденсатора. Емкость пускового элемента следует брать в 2 раза больше

Помните, что пусковой блок – это устройство, которое автоматически возвращается в начальное положение, и это удобно, потому что спустя считанные секунды после старта можно начать работу.

Описание оборудования

Изготовленные своими руками циркулярные пилы могут быть стационарными или переносными. Конструкция простейшей циркулярки будет включать металлическую или деревянную несущую раму, внутри которой закреплены электромотор, блок управления подачей электричества, столешница и сама рабочая пила, которая насажена на вал циркулярки или установлена через шестерёнки и цапфовый механизм. Пила располагается в прорези в столешнице, что позволяет с легкостью разрезать пиломатериалы, выполняя качественную обработку древесины.

Стол-столешницу можно выполнить из пиломатериалов или использовать для этого уже готовые металлические заготовки. Из древесины изготавливаются ровные станковые столы, сверху такую столешницу нужно будет покрыть прочным металлическим листом. В противном случае без металлической защиты дерево начнет быстро изнашиваться, а оборудование при активной эксплуатации прослужит несколько лет, после чего потребуется сложный и дорогостоящий ремонт.

Отдельные модели подразумевают наличие дополнительного вала, к которому крепятся ножи, фуганок и рубанок. Такие универсальные станки оснащаются мощными электродвигателями, что позволяет выполнять широкий спектр работ по обработке древесины. Изготавливая многофункциональный станок, необходимо руководствоваться качественными схемами-чертежами, которые позволят выполнить универсальное и надежное оборудование.

Если требуется выполнять различного рода столярные работы, то обустраивают координатный стол с направляющими. Имеющиеся ограничители и направляющие могут фиксироваться под различными углами, что позволяет не только обеспечить безопасность работы на станке, но и выполнять качественную обработку древесины, с легкостью меняя диски на пилы различного диаметра.

Применение дрели

Схема применения пилы.

Зачастую изготавливается циркулярная пила из дрели. Для этого потребуется купить:

  • доски, размером в 2,5х20х120 см – 2 шт.;
  • оргстекло;
  • хомуты;
  • болты и гайки;
  • шурупы;
  • изоляционный материал для труб;
  • дрель (схема самодельной циркуляционной пилы разработана с учетом модели дрели 4000);
  • сверла;
  • отвертка;
  • нож;
  • клей.

Первоначально распиливаются доски. Из данного материала изготавливается поверхность, опора, боковые панели, подпорки и скобки зажима. Для этого необходимо учитывать схему циркулярной пилы. Деревянная панель будет служить рабочей поверхностью стола. На ней делается вырез под дремель. Гвоздем либо отверткой отмечаются места сверления отверстий. Доска фиксируется. Затем выпиливается ранее отмеченная на ней область.

Держатель (электродрели и вала): 1 — ножка (Ст3, полоса 20×5,2 шт.); 2 — заклепка (сталь, d4); 3 — болт М8 с гайкой (2 шт.); 4 — нижняя скоба (СтЗ, полоса 20×5); 5 — верхняя скоба (Ст3, полоса 20×5).

Данная работа осуществляется с помощью шаблона. Изготавливается он так, чтобы дремель с маленькой циркулярной пилой хорошо прилегал по всему периметру выреза. Следующий шаг заключается в сверлении отверстий. Для этого можно использовать сверло на 6 мм. Аналогичным образом поступают с опорной доской. В этом случае не потребуется выпиливать сложнейшие контуры.

Что касается боковых панелей, то они покупаются в нужном размере. При желании домочадцы могут сделать фигурные элементы. Боковая правая панель не нуждается в дополнительных вырезах либо корректировках.

Вырез нужно делать по шаблону. При этом внешняя его поверхность должна находиться снаружи поверхности панели. Затем потребуется обвести контур. Дремелем обрабатывается доска до момента, пока прорезь не примет очертания линии. Идеальная подгонка проводится на следующем этапе.

Полученный вырез будет опоясывать корпус дремеля, фиксируя его в рабочем положении. При использовании данного оборудования иной модели потребуется подогнать вырез под его очертания. Если применяется белое сырье, тогда используется шлифовальный барабан. Применение твердых пород древесины предусматривает использование иных аксессуаров для дремеля.

Что собой представляет циркулярная пила

В быту и на производстве циркулярная пила необходима для распиливания различных материалов (древесины, шифера, ГКЛ, мягкого металла, фанеры и т. д.). Этот ручной электрический инструмент (в стандартной комплектации) предназначен для выполнения прямолинейного распила глубиной от 40 до 140 мм (большинство выпускаемых производителями моделей позволяют выполнять пропил под прямым углом до 85 мм, но для строительных площадок есть линейка более мощного оборудования). При проведении операции устройство крепко держит в руках оператор и проводит пиление, двигаясь вдоль обрабатываемого изделия. При этом ограничений размеров заготовок по длине и ширине нет. Существует возможность пиления под углом к поверхности детали.

Устройство дисковой пилы

Модели пил различаются мощностью. Самые бюджетные устройства имеют мощность до 1,2 кВт и предназначены для распиловки заготовок толщиной до 4,5 см. Они отлично подходят для бытовых нужд, проведения периодических работ в течение коротких промежутков времени и отличаются простотой и неприхотливостью. Если требуется выполнить пропил до 6,5 см, причем делать это нужно часто и подолгу, понадобится полупрофессиональный инструмент мощностью до 1,8 кВт. Для выполнения производственных задач выпускается профессиональная техника мощностью до 2,2 кВт, выдерживающая длительные нагрузки и способная производить распил деталей толщиной до 8,5 см. Помимо этого, производится инструмент, предназначенный для использования на предприятиях по деревообработке, способный распиливать заготовки толщиной до 14,1 см. Его мощность доходит до 5,5 кВт, а вес — до 100 кг.

Циркулярная пила

Цены на популярный модельный ряд циркулярных пил

Циркулярная пила

Выбор модификации с учетом назначения

Выбирая диски для инструмента, требуется обращать внимание на их технические параметры

  1. Угол заточки зубьев. Мягкие материалы распиливают дисками, имеющими зубья с наклоном в сторону вращения диска. Для работы с металлом требуются модели с отрицательным углом заточки.
  2. Количество зубьев. Для пиления различных материалов следует подбирать диски с разным количеством зубьев: для мягких — модели с большим числом зубьев, для твердых — с маленьким. Например, для древесины минимальное количество зубцов — 24.

Маркировка дисков включает данные о его диаметре и размере посадочного гнезда

Для использования циркулярной пилы в течение длительного периода времени важно, чтобы она не слишком много весила, была эргономичной, а диски — хорошо заточенными. Держать в руке агрегат долго — совсем не просто. Усталость оператора способна привести к снижению качества пиления

Поэтому многими мастерами, работающими с пилами, практикуется установка их на стол

Усталость оператора способна привести к снижению качества пиления. Поэтому многими мастерами, работающими с пилами, практикуется установка их на стол.

Циркулярные пилы часто устанавливают на стол

Смысл такого устройства заключается в закреплении корпуса пилы под столешницей так, чтобы над столом оказался один лишь диск для пиления. Заготовка передвигается по столешнице и распиливается вращающимся диском. Такое стационарное приспособление значительно облегчает труд и позволяет проводить непрерывную работу без потери качества и быстро. Производителями предлагается большое количество моделей пил, размещенных на столах. Стоимость сооружений варьируется от 8 (укомплектованные самыми примитивными пилами) до 140 тыс. рублей. Самостоятельное изготовление конструкции позволяет не только сэкономить средства, но и получить в распоряжение агрегат в соответствии с собственными требованиями.

Сделать стол для циркулярной пилы несложно

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Важно! При работе на токарном станке не забывайте о безопасности, обязательно надеть защитные очки, рукава одежды должны плотно облегать предплечья. Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов

Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Заводские комплекты приспособлений — готовые насадки

На отечественном рынке электрического инструмента существуют заводские адаптеры и станины для превращения угловой шлифмашинки в циркулярку.

К их достоинствам можно отнести:

  • Презентабельный внешний вид;
  • Возможность точной настройки угла распила;
  • Удобство использования;
  • Качество исполнения.

Помимо указанных достоинств, станки заводского изготовления обладают и некоторыми недостатками. Среди них можно выделить:

  • Невозможность использования станка для продольного распила древесины;
  • Ограниченная толщина распила. Это связано с адаптацией станка только под определенный диаметр распиловочного диска;
  • Высокая стоимость. Как правило, она превышает цену самодельного станка в 2 – 3 раза;
  • Дорогие запасные части;
  • Больший, по сравнению с самодельным станком, вес.

Процесс производства стола

  • Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
  • Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
  • В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
  • Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
  • Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
  • Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
  • Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
  • Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
  • Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Пошаговая инструкция по сборке стола для циркулярной пилы

1. Изготовление корпуса. Листовой материал для корпуса раскраивается по размерам: 400 мм на 800 мм. Крепятся детали с помощью саморезов и брусков. Лучше вести сборку, предварительно рассверливая внешние детали короба. В итоге получается прямоугольный ящик без дна и крышки. Верхнюю часть брусков впоследствии используют для закрепления листа фанеры.

2. Подготовка и закрепление верхней части из фанеры. Прорезь отверстия. Сначала из листа фанеры вырезают деталь 800 мм на 80 мм. Далее проводят замеры опорного башмака той пилы, которая будет крепиться на столешнице. На обратной стороне фанеры выполняют разметку. Потребуются 2 центральные оси. Без них не выполнить точную разметку. Затем на фанеру наносят метки, соответствующие размерам опорного башмака. Потом делают такие замеры, которые имеет циркулярка: диаметр нижнего защитного кожуха, его толщина, максимальное расстояние от краев опорного башмака. В соответствии с полученными размерами ставят метки и вырезают с помощью лобзика прямоугольное отверстие.

3. Крепление пилы к фанерной столешнице. Сначала 4 отверстия делают в башмаке. Диаметр — 10 мм. Далее устанавливают инструмент так, чтобы рабочая часть заходила в выпиленное отверстие. Когда пила будет выровнена, надо отметить место отверстий. Метки делают в центральной части. Чтобы инструмент стоял надежно, для крепления понадобятся лемешные болты, имеющие потайную конусную головку (М8). Чтобы их установить, придется позаботиться о качественном углублении шляпки, она может выступать максимум на 1 мм в незатянутом виде.

Фанера просверливается с внешней стороны, диаметр полученных отверстий должен быть 8 мм, а потом следует сделать зенковку под шляпку. Когда отверстия будут готовы, на распиловочный стол для циркулярной пилы устанавливают саму пилу, болты затягивают изнутри с помощью гаек с пластиковыми гроверами или пружинными шайбами.

4. Крепление столешницы к корпусу. Пусковая кнопка. Сначала на расстоянии 30 мм делают отверстия в углах фанерной столешницы. Потом просверливают отверстие в центральной части брусков. Детали соединяют с помощью стальной футорки М8 на18 мм. На боковой части устанавливают обычную кнопку «Старт — пуск». Внутри корпуса прокладывают электросеть, а кнопку на самом инструменте зажимают.

5. Изготовление упорной балки. Простой стол для циркулярной пилы станет намного удобнее, если оснастить его упорной балкой. Чертежи содержат все нужные размеры. Балку можно сделать из фанеры, а закрепить с помощью мебельных направляющих полного выдвижения. Получившаяся балка должна скользить над поверхностью под углом 90° к плоскости реза с незначительным зазором.

6. Упор для продольных распилов. Его делают из алюминиевого карниза. В 150 мм от краев сначала просверливают отверстия для болтов, а потом проводят 2 черты от места крепления болтов до осевой линии. На месте пересечения и далее по направлению к болтам на расстоянии 30 мм делают отверстия в 12 мм. Болты снизу затягивают гайками. А по прорисованным линиям делают тонике прорези, их ширину можно увидеть на фото.

  • Серьезный инструмент
  • Сборка стационарной конструкции
  • Изготовьте другие варианты
  • Настольный инструмент

— нужный и полезный инструмент в арсенале домашнего мастера. Особенно она необходима тем, кто много работает с древесиной. Чтобы сделать циркулярную пилу своими силами, достаточно иметь большое желание, необходимые инструменты и уметь работать с металлом.

Процесс изготовления

Первоначально рекомендуется сделать стол. Можно использовать каркас существующего стола либо соорудить подобное изделие из брусков. Вторая часть данного изделия представлена в виде широкой поверхности с прорезью для диска. Изготовить ее можно из листа железа толщиной в 4 мм. Необходимо учесть, что данный показатель должен выдерживать нагрузки, которые будут оказываться на стол во время работы.

Сделанная циркулярная пила своими руками оснащена приводом, который иногда фиксируется к крышке.

Оправка: 1 — вал (сталь 45, пруток d44); 2,3,4 — переходные кольца (Ст3); 5 — пильный диск; 6 — прижимная гайка М10 (Ст3, пруток d44); 7 — специальная контргайка М10 (Ст3, пруток d25).

Поэтому данная деталь должна быть подъемной. Направляющая планка изготавливается из уголка. Он фиксируется к плите струбцинами.

Если планка будет скользящей, тогда у крышки стола стороны будут параллельны для скольжения. В этом случае направляющая планка будет перпендикулярна плоскости вращения пилы. Зачастую домочадцы изготавливают пилу циркулярную своими руками из болгарки либо дрели. На данное оборудование легко устанавливается круглая отрезная пила.

Рекомендуется использовать дисковую ручную пилу. Этот агрегат имеет следующие плюсы:

  • максимальную полезную площадь;
  • значительная толщина крышки позволяет закрыть часть диска.

Для обработки толстых брусков потребуются электродвигатель большой мощности, вал и ременная передача. В этом случае рекомендуется обустроить маятниковую станину. Рама изготавливается из стали. На ней рекомендуется расположить режущий и крутящий механизм.

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

  • Станина или основание;
  • Двигатель – чаще всего это асинхронный электродвигатель;
  • Ременная передача — шкивы и передаточный ремень;
  • Рабочий вал циркулярной пилы;
  • Рабочий стол;
  • Устройства безопасности;
  • Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.


Шпиндель для крепления дисковой циркулярной пилы используется в виде резьбы на валу. Зажим пилы в таком случае делается при помощи гайки. Узел шпинделя можно сделать и по-другому, так как у ручной циркулярной пилы – просверлить отверстие в валу, нарезать внутреннюю резьбу и зажимать диск болтом. Но как показывает практика первый вариант лучше – циркулярная пила зажимается надежнее, да и толщину полотна можно подбирать разную.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

Сабельная пила или электролобзик? В чем разница?

По сути, «Сабля» – это электрическая ножовка, появившаяся еще в далеком 1927 году (разумеется, не в том виде, как сейчас). Предназначается для распила деревянных и некоторых металлических материалов, с чем прекрасно справляется. Узкая и длинная форма инструмента позволяет работать в самых тесных пространствах. Кроме того, при подборе нужного полотна «Сабля» распиливает камень, керамику, пеноблоки, некоторые композиты, пластику и стекло. Небольшими сабельными пилами удобно работать на весу.

Сабельную пилу и лобзик можно назвать дальними родственниками. Они во многом схожи и одновременно являются противоположностями, дополняющими друг друга. Поэтому многие и приходят к вопросу: «Что лучше выбрать?». Одно из основных отличий заключается в том, что лобзик позволяет вырезать овальные, круглые и волнистые профили, в то время как «Сабле» доступны только прямоугольные. Кроме того, у лобзика получаются более точные пропилы, в то время как соперник является своего рода «разрушителем», компенсирующим неаккуратность скоростью. Очевидно, оба механизма имеют свои преимущества друг перед другом, поэтому неправильно говорить, что один лучше другого.

Зато при комбинации этих двух устройств, возможно, мы получим что-то особенное. Давайте, наконец, выясним, как самостоятельно собрать этот незаменимый в хозяйстве инструмент.

6 Как обеспечить безопасность и аварийную остановку

Штатный выключатель на инструменте неудобен для использования, когда пила находится под столом. Можно вынести ее в доступное место, припаяв более длинные провода. Но чаще идут другим путем. Клавиши на циркулярке фиксируют стяжкой, устанавливают на ребре жесткости простую кнопку для однофазного двигателя. К ней на входе подсоединяют сеть, на выходе инструмент. Чтобы не отрезать вилку шнура, ставят розетку. Теперь циркулярка управляется кнопкой, при необходимости быстро останавливается.

Распространенные причины травматизма:

  1. 1. Захламленность рабочего места, неустойчивость конструкции. Ничего лишнего на столе не должно быть, малейшее расшатывание устраняют.
  2. 2. Запрещается брать заготовки руками у диска. Работая с небольшими деталями, удобно придерживать их отрезком бруска.
  3. 3. Нельзя использовать циркулярку без защитного щитка. Дополнительно требуются очки, чтобы отскочивший сучок или стружка не попали в глаза.

Изготовление стола для ручной циркулярки – задача несложная, но требует аккуратности. Следует точно придерживаться размеров, чтобы детали надежно сопрягались, иначе грозит расшатывание, которое сложно устранить. Особенно важна одинаковая длина всех ножек, чтобы изделие получилось устойчивым.

Конструкция циркулярки

Конструкция изделия состоит из:

  • основания;
  • рабочей поверхности стола;
  • стоек;
  • электропривода;
  • вала для насадки пильного диска.


Изображение 2. Компоновочная схема дрели-«циркулярки».

Для изготовления основания можно использовать облицованную мебельную плиту из древесностружечной плиты. Ее размеры — 300х250 мм. Толщина может быть 20-30 мм. Рабочий стол лучше сделать из дюралевой заготовки толщиной в 4 мм. В средней ее части необходимо вырезать паз для пильного диска размерами 160х10 мм. Вместо дюралевой заготовки можно использовать кусок листовой стали. В этом случае вес готового изделия будет несколько больше. В крайнем случае применяют многослойную фанеру или ДСП, но этот материал обладает гораздо меньшей прочностью и позволяет обрабатывать материал меньшей толщины (изображение 1). Более подробно все детали можно посмотреть на компоновочной схеме станка (изображение 2).

Функции привода выполняет электрическая дрель, которую нужно прочно закрепить. Держатели для дрели можно сделать из дерева и металла. Они могут быть похожи на ножки с зажимами, на скобы, обхватывающие корпус редуктора дрели. Подобным образом можно изготовить и держатель для вала. Все детали соединяются с основанием и рабочим столом посредством заклепок, крепежных гаек и болтов с потайными головками (изображение 3).

Дрель и приводной вал можно закрепить в держателе, сделанном из доски, ДСП. Ее располагают боком, проделывают углубление по размерам дрели и зажимают инструмент с помощью дополнительной прижимной рейки и болтов.

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе. Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам. Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке

Важно рассчитать посадочные отверстия, исключить биение

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть

Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение

Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.
