Делаем своими руками отрезной станок из болгарки с протяжкой

Типы конструкций под болгарку

Варианты конструкций

Существует несколько типов стоек под болгарку. Они отличаются расположением и временем, потраченным на сборку. К первому типу относится станина, под которой закреплена углошлифовальная машина.

Рабочая поверхность представлена отрезным диском. При этом резка профиля из металла будет подобна распилу деревянных элементов циркулярной пилой. Такая конструкция токарного станка не очень популярна из-за необходимости двигать заготовку. Процесс нарезания в этом случае становится небезопасным. Но есть и явное преимущество – это быстрое нарезание тонких металлических листов.

Ко второму типу относится шлифмашина из болгарки с применением каркаса. У данного типа инструмента могут быть разные исполнения крепления. Но все они должны быть надежны. Можно закрепить болгарку к станине посредством крепления болтами в месте рукоятки. Можно закрепить болгарку к стойке болтами на защитном кожухе, в котором предварительно сделать отверстия. Этот вариант исполнения считается наиболее простым, удобным и не требующим много деталей.

Еще углошлифовальную машину можно крепить методом маятниковой пилы. Этот метод подразумевает неподвижность обрабатываемого элемента, а вращается только круг. Маятниковая пила располагается над столешницей. Это позволяет обрезать предмет под необходимым углом. При этом способе работа с болгаркой становится безопасной и быстрой, так как шлифовальная машина располагается сверху. Есть возможность в любое время использовать болгарку для обычных целей.

Суть метода маятниковой пилы

Токарный станок маятникового вида с применением болгарки легко собирается в домашней обстановке. Такая самоделка имеет простой механизм работы. Основные компоненты для изготовления:

  • Стойка
  • Маятник
  • Крепление

В качестве стойки можно употребить раму из стали с платформой из листового металла. К такой поверхности прикрепить кронштейн. К нему монтировать шарнир для пилы и упор для держания заготовки. Хорошим упором считается поворотный механизм, чтобы менять угол между обрабатываемой частью и диском. Не нужно забывать, что стоит сделать отверстие для режущего круга в столешнице. Ширина отверстия отвечает двойной толщине круга, а длина – диаметру.

В качестве маятника применяется деталь Т-образной формы. Такая деталь скрепляется с кронштейном станины и частью, которая предназначена для фиксации болгарки. Механизм маятника обеспечивается подшипниками качения или же применением втулки.

Для закрепления углошлифовальной машины можно использовать консоль с одним или двумя кронштейнами. Инструмент закрепляется за корпус и в месте редуктора, где есть специальные отверстия.

Для удобной эксплуатации возможно подключение к выключателю, например, педали.

Для изготовления отрезного станка, понадобятся материалы:

  • профильная труба 40 х 20 мм – 0,32 м;
  • профильная труба 20 х 20 мм – 1,38 м;
  • профильная труба 15 х 15 мм – 0,34 м;
  • полоса 40 мм – 0,14 м;
  • полоса 20 мм – 0,16 м;
  • подшипники 100-я серия – 16 шт.;
  • болты М10 под шестигранник 75 мм – 8 шт;
  • гайки М10 – 12 шт;
  • шайбы 10 мм – 32 шт;
  • длинные гайки М12 – 3 шт.;
  • длинная гайка М10;
  • болт М12 с полной резьбой 200 мм;
  • болты М10 40 мм – 2 шт.;
  • болт под шестигранник с полной резьбой 70 мм;
  • заглушки для профиля 20 х 20 мм – 6 шт;
  • заглушки для профиля 40 х 20 мм – 1 шт;
  • профильная труба 50 х 50 мм, для направляющей – 2 м или более.

Далее на фото, показан процесс изготовления самоделки.

Первым делом, изготовим роликовую каретку для линейной направляющей. В качестве ее основы будет применяться профильная труба с сечением 20 х 20 мм. Потребуются 4 заготовки длиной по 300 мм.

Затем, в заготовках, нужно просверлить сквозные отверстия для будущего соединения деталей. Их центры располагаются за 25 мм от каждого края профильных труб. Потребуется сверло с диаметром 11 мм.

Переворачиваем просветленный профиль на другой бок, и отступив уже 50 мм,сверлим аналогичные сквозные отверстия с каждой стороны. Чтобы спрятать применяемые в дальнейшем при сборке каретки болты сквозные отверстия в заготовках нужно доделать. Для этого одну стенку каждого профиля требуется рассверлить, применяя сверло с диаметром 17 мм. Так дорабатываются все 16 отверстий, примыкающие к ним остальные 16 остаются нетронутыми.

Изготовим плечо для крепления болгарки, отрезаем профиль 40 х 20 мм, длиной 300 мм.

Также потребуется сделать узел для регулировки глубины прохождения при распиле. Он изготовляется из профильной трубы 20 х 20 мм, длиной 160 мм. Его торцы срезаются под углом 45 градусов. Из профильной трубы сечением 15 х 15 мм нужно нарезать небольшие проставки длиной по 40 мм. Всего потребуется 8 шт.

Собираем конструкцию. В качестве соединяющей петли будет применяться болт М12 со сплошной резьбой длиной 200 мм. На него накручиваются 3 длинные гайки М12. Закрепив болты с гайками струбцинами к столу нужно приложить заготовки из пары профилей 20х20 мм, и одного 40 х 20 мм. Трубы нужно приварить к гайкам.

Затем, из полосы шириной 40 мм нужно вырезать 2 заготовки длиной по 50 мм. По центу ближе к краям сверлим по отверстию сверлом 11 мм.

Эти пластины, послужат креплением болгарки в штатные отверстия, применяемые для крепления ручки. В некоторых инструментах данные отверстия могут быть изготовлены под болты М8, что нужно будет учесть. Для надежности прижимные болты М10 40 мм нужно оснастить гайками. Болты вкручиваются в редуктор сквозь пластины и поджимаются гайками.

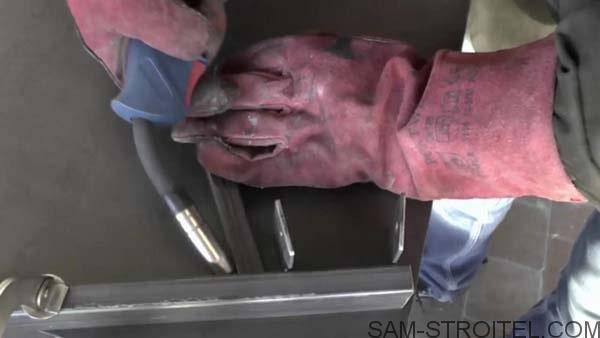

Теперь, немного отступив от крепления пластин уваривается ранее сделанная заготовка из профиля 20х20 длиной 160 мм. На ее свободный торец варится заглушка из той же полосы, что и крепление для болгарки. На выступающем ухе пластины сверлится отверстие, и на него наваривается гайка М10. Для усиления конструкции дополнительно на бок профиля нужно приварить стальную полосу длиной 160 мм, также спиленную под 45 градусов.

После покраски деталей, собираем каретку. Для этого потребуются винты М10 под шестигранник длиной 75 мм. Нужно стянуть заготовки профильных труб 20 х 20 мм между собой. При этом между ними набирается пирог: шайба, подшипник, шайба, проставка, шайба, подшипник, шайба. Повторив так еще 7 раз, в результате получается готовая каретка.

Собираем крепление для болгарки.

На столе, устанавливаем направляющую и роликовую каретку. Ее высота регулируется подкладкой деревянных брусочков. Инструмент крепится по кромке стола. Заготовки для распила прижимаются парой слесарных струбцин. Для удобства можно проводить раскрой в несколько проходов, каждый раз добавляя глубину запила.

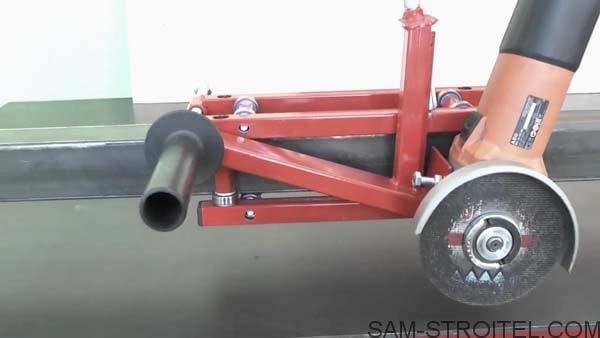

Самодельный отрезной станок из болгарки, готов к работе.

Станок делает ровные и точные пропилы.

В результате, получился удобный отрезной станок по металлу.

Также рекомендуем посмотреть видео, где показан процесс изготовления отрезного станка из болгарки и его испытания.

Как Перемотать Болгарку На 12 Вольт

Болгарка своими руками из дрели и бензопилы

Довольно нередко в быту нужно перепрофилировать рабочие инструменты. Это касается не ситуации, когда нужно использовать болгарку, а такой не имеется. На помощь бывают варианты придти дрель, бензо- по другому электрическая пила, каковой срок проекта, какой инструмент имеются.

Обычный не действенный метод получить болгарку из электрической пилы

Болгарка из дрели ()

Для такового преобразования пригодятся дома последующие инструменты:

Пока начинать преобразование, нужно убедиться, что в наиблежайшие деньки не пригодится в работах сама дрель. В прошлой статье я рассказывал как подключить и запустить двигатель на 380 вольт в однофазной электросети 220 в. И позже довольно следовать пошаговой аннотации:

  1. Выбрать насадку для будущей болгарки.
  2. Взять прут из стали маленького поперечника не сточить один из его краев. Это действие нужно для наилучшего вхождения конкретно в насадку. Также для наилучшей сцепки следует немного сточить места, которые будут соприкасаться с лепестками патрона не самого прута.
  3. Произвести фиксацию всех частей.

Резвый не обычный метод сотворения болгарки

Существует не 2-ой, более непростой метод достигнуть хотимого результата.

  1. Происходит извлечение патрона из дрели. Для болгарки он не надо, потому его есть вариант прочистить, смазать не поместить хранить.
  2. Выбрать насадку для грядущего инструмента. Лучше, чтоб это была деталь из крепкой стали, облегченный вариант тут будет неуместен.
  3. Выбор прута. Он нужен таковой длины, чтоб на 1,8-1,9 см его часть выступала вне дрели. Дальше следует один из его концов сточить рашпилем, чтоб в процессе вышел пруток, совершенно совпадающий с гнездом в самой насадке. Перед стыком стоит намазать его концы машинным маслом для наилучшего прохождения.
  4. Установка шарикоподшипника осуществляется к району для вывода. Через него будет продеваться пруток с предстоящей фиксацией у основания. Если Таковой шаг не надо, пруток фиксируется на собственном же месте.

Аккумуляторная балгарка на 12 вольт своими руками

Болгарка

самодельная. Без станков в изготовлении использовалась тока (мотор с диском болгарным и почти

Соблюдая аннотации болгарка выходит за 1-2 часа

Сделать таким методом болгарку есть вариант в течение нескольких часов не тут получить нужный инструмент.

Болгарка из бензопилы и электропилы ()

Более обычным методом сделать болгарку своими руками является ее преобразование из бензо- по другому электрической пилы. Из-за готовое приспособление

Работа диска для болгарки

будет владеть рядом преимуществ:

  • Возможность автономной работы.
  • Высочайшая мощность.
  • Цена эксплуатации.

Чтоб бензопила по другому ее электронный вид перевоплотился в болгарку, купите во всяком строительном магазине особые насадки. Они посодействуют за считанные деяния совершить эти преобразования.

Для болгарки нужно понизить риск поломки диска. С этими целями пила оборудуется особым защитным кожухом. Также стоит понизить количество оборотов используя редуктора скорости.

Болгарка на 12 вольт ()

Для способности использовать электронный инструмент у клиента, нужно его мощность в 12 Вольт переработать на 220.

Вы узнаете как правильно подключить однофазные электродвигатели на 220 вольт на примере моторов от стиральной машины.

Таким макаром, естественно питать его от авто, в каком течет неизменный ток с напряжением в 12 Вольт, методом монтажа специального инвектора.

Маломощные инвекторы стоит подключать к прикуривателю, тут особенных требований не имеется. Единственными аспектами являются:

  • Использовать при температурных критериях от.15 до 50 0 С не средней влажности.
  • Не позволять работать устройствам под прямыми солнечными лучами.
  • Не использовать для хранения места под сиденьями, так как при работе инвектор будет греться. Для его остывания нужно беспрепятственное прохождение воздуха.

Более мощнейший инвектор рекомендуется подключать к клеммам аккума. При всем этом запрещено включение зажигания либо мотора, если производимая инвектора произведен к недемонтируемому аккуму.

Сделать болгарку естественно из разных инструментов, которые у каждого есть рядом. Благодаря инструктажу, работа производится своими руками всего за 2-3 часа.

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

  • Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
  • Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
  • Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Стойка для болгарки + (Видео)

Это приспособление представляет собой небольшой станок, с помощью которого можно легко, безопасно и очень точно выполнять резку металлических труб, профилей или стержней. Состоит он из основания или небольшого стола прикрепляемого к земле или к слесарному столу.

Собирается станок в простой последовательности:

  • устанавливаем на основании шарнир;
  • привариваем к шарниру несущую трубу;
  • крепим к трубе П — образную пластину крепления болгарки;
  • на несущую трубу одеваем резиновую ручку;
  • устанавливаем диск и проверяем его положение.

В результате несложной работы у нас получился станок или стойка для болгарки. Теперь болгарка может на шарнире подниматься и опускаться вниз на установленную для резки деталь. Чтобы вверх болгарка поднималась без нагрузок, устанавливаем на трубу пружину.

На столике необходимо установить два фиксирующих уголка. В основании одного уголка делаем по окружности проточку под болт. Она будет нужна в том случае, когда трубу или профиль надо будет отрезать под определенным углом. Тогда мы устанавливаем этот уголок с прорезью под тем же углом к плоскости режущего диска болгарки.

Параллельно уголку с дуговой прорезью устанавливаем уголок, который можно будет придвигать к детали для ее фиксации на столе. Труба или профиль будет просто вкладываться между двумя уголками. Этого достаточно для выполнения быстрого и точного реза.

Установив опорную поперечную металлическую планку на столе станка, можно выполнять зачистку материала с помощью стальной щетки установленной на вал болгарки.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.


Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

  • простое и надежное крепление заготовки;
  • значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
  • при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.


Картинка № 2. Стойка для болгарки Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.


Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.


Картинка № 4. Маятниковая дисковая пила Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.


Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.


Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками

Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску


Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Торцовочная пила с протяжкой: конструктивные особенности инструмента

Торцевая пила для дерева имеет довольно простую конструкцию, в состав которой входит пильный диск, двигатель с редуктором, основание и рукоятка с кнопкой запуска. Двигатель для пилы может быть коллекторным или асинхронным. Первый вариант осуществляет большее количество оборотов, не нуждается в регулярном обслуживании, а требует лишь периодическую смену щеток. А второй работает намного тише и является более долговечным. В классическом исполнении устройства двигатель располагается справа относительно диска. Однако существуют усовершенствованные модели, где он размещен сзади, что увеличивает угол обзора во время резки, являясь тем самым более удобным в работе.

Вращение пильного диска выполняется благодаря работе двигателя, который передает зубчатую или ременную передачу через редуктор. Во время работы на первой передаче исключается вероятность проскальзывания изделия даже на высоких нагрузках двигателя. Вторая передача обеспечивает меньше шума и снижает вибрацию диска. А это положительно сказывается на качестве работы и на сроке службы инструмента. Однако в таких устройствах быстро изнашивается ремень, который может также соскочить при резкой смене оборотов. Существуют более надежные и долговечные модели, которые отличаются прямой передачей. Однако их крутящий момент значительно ниже аналогов.

Устройство торцевой пилы с протяжкой

Для расширения возможностей обычной торцевой пилы, в нее может быть встроен протяжной механизм. В этом случае обычная пила превращается в торцовочный станок по дереву. В таких моделях функциональный модуль устанавливается на двух рейках, которые расположены параллельно друг к другу. Такая конструкция дает возможность пильному диску свободно передвигаться во время резки, что позволяет выполнять распил более широких изделий.

Функциональный модуль закреплен на станине. Это основание представляет собой подвижную круглую часть, которая может перемещаться при выставлении угла и упора. Станину для торцовочной пилы обычно изготавливают из магниевых или алюминиевых сплавов. В конструкцию пилы входит защитный кожух, который надевается на круг во время простоя устройства во избежание травм.

Стойка, пильный стол и дополнительные упоры

Одним из основных и сложных элементов углореза по дереву является пильный стол. С одной стороны к нему крепится стойка, с другой стороны над грифом движется диск. У пил с протяжкой гриф намного длиннее. В конце устройства располагается зажимная рукоятка, которая служит для фиксации стола относительно основания, и нажимной фиксатор, применяемый для быстрой настройки самых ходовых углов.

Стол для торцевой пилы можно приобрести в специализированном магазине или сделать собственноручно

На столе и стойке располагаются угловые шкалы, на которых указаны углы поворота и наклона. Стол может поворачиваться в обе стороны от 0 до 45 град. И надежно фиксироваться в выбранном направлении при помощи специального паза с защелкой.

Стойка может быть недвижимой или с наклоном влево на 45 град. Инструмент с наклоном стойки вправо встречается крайне редко, что объясняется необходимостью значительно усложнить конструкцию пилы. Кроме основных градуировок может быть предусмотрено несколько специальных, которые дают возможность подобрать оптимальный угол для резки плинтусов и молдингов.

Для надежной фиксации заготовок любых габаритов используются встроенные струбцины и различные упоры. При работе с длинными изделиями при помощи складных или выдвижных подставок, которые располагаются по обе стороны станины, можно расширить габариты основания. Такие дополнительные упоры обычно входят в комплект торцовочной пилы. Они представлены П-образными стальными прутиками, загнутыми вверх до уровня стола.

Струбцины и упоры используются для надежной фиксации материала во время работы пилы

Существуют более сложные конструкции оснований с литыми подставками, которые фиксируются относительно опоры винтами-барашками. Многие производители укомплектовывают торцовочные пилы, цена которых будет не намного выше классических инструментов, отдельными стойками или специальными столами. Их можно располагать на некотором расстоянии от инструмента в зависимости от длины изделий.

Как сделать пусковую кнопку для маятникового станка из УШМ

УШМ работает при нажатии кнопки. Причем, скорость вращения шпинделя зависит напрямую от усилия прижима кнопки. Это означает, что в кнопку встроен регулировочный механизм, работа которого облегчает эксплуатацию инструмента. При эксплуатации УШМ на стационарном станке необходимо продумать пусковую систему, чтобы не приходилось одной рукой держать рукоятку, а второй нажимать на кнопку.

Если инструмент оснащен обычной кнопкой, которая автоматически фиксируется при ее включении, как например, в первом варианте сооружения станка, то здесь не возникает никаких трудностей. Сначала включается инструмента, а затем можно выполнять работы. Однако большинство углошлифовальных машин оснащены кнопками самоотключения, которые необходимо удерживать рукой во время работы. Из этой ситуации есть два выхода:

  1. Воспользоваться стяжками (к примеру, пластиковыми) или хомутами соответствующего диаметра. Ими фиксируется кнопка в нажатом положении. При этом учитывать также необходимо и фиксатор, который отвечает за самовключение инструмента. И фиксатор, и кнопку необходимо стянуть хомутом, стяжкой или прочими подобными материалами. При этом принцип работы устройства будет следующий — при необходимости запуска инструмента, необходимо вилку воткнуть в розетку или сделать переключатель
  2. Переделать пусковую систему — рационально в случае, если инструмент планируется использовать чаще в качестве отрезного станка, чем автономной болгарки. Для этого необходимо вывести провода из УШМ на отдельный переключатель, которым будет происходить включение и отключение инструмента при такой необходимости

Кнопку включения, если она выводится, лучше всего расположить на рукоятке. Самодельный станок не требует больших затрат на его изготовление, что собственно, и является главным его преимуществом.

Штроборез из болгарки своими руками + (Видео)

Штроба – это канавка, которую необходимо прорезать в стене для укладки электрического провода или кабеля. Сложность этой работы заключается в том, что канавка должна быть постоянной ширины и глубины. Тогда провод будет укладываться ровно и раствора для закладки потребуется меньше.

Штроборез на практике применяется редко, поэтому покупать его для дома будет накладно. Но его можно изготовить на базе угловой шлифовальной машины – нашей любимой болгарке.

Главная задача – установить два алмазных диска на валу болгарки с расстоянием не менее 1 см:

  • устанавливаем первый диск и фиксируем гайкой;
  • устанавливаем второй диск и фиксируем гайкой;
  • замеряем получившееся расстояние между дисками;
  • устанавливаем защиту на болгарку;
  • проверяем работу.

Но, если не получается по каким-то причинам установить два диска на валу, штробу можно прорезать и обычным методом одним установленным диском. Просто придется прорезать вторую параллельную линию.


Работы с штроборезом выполняются в помещении. Это создает огромное количество пыли. От нее не спасает даже респиратор. Для устранения этого негативного явления надо сделать защитный кожух, который бы накрывал оба диска и имел сверху патрубок для подключения к пылесосу. Подобное устройство есть на электрических лобзиках для сбора мелких опилок. Иногда к этому кожуху любители рационального использования инструмента приспосабливают 2 или 4 вращающихся ролика. При движении штробореза по поверхности стены, он будет передвигаться на роликах, не создавая дополнительных нагрузок на руки.

Для изготовления инструмента для широкой канавки необходимо изготовить специальные втулки для крепления дисков на нужную ширину. С таким штроборезом можно будет делать канавки для прокладки труб.

Но и защитный кожух надо будет сделать более широкий. На кожухе штробореза и для проводов, и для труб необходимо установить винт регулировки погружения режущего инструмента в стену. В таком случае кожух будет состоять из двух частей связанных шарниром и узлом регулировки погружения.

Защита фанерного основания от искр

Здесь подойдёт любой листовой металл. К примеру, отрезок оцинковки, который найти очень просто. Его необходимо подогнать под размер поверхности, с которой предварительно нужно снять всё «навесное оборудование».

Основание следует перевернуть вверх ножками и положить на металл. Далее нужно отметить и высверлить все отверстия, предназначенные для крепежа деталей станины для болгарки.

ФОТО: YouTube.comОтверстия отмечены, можно сверлить

Теперь на прилегающую к фанере сторону металла нужно нанести слой эпоксидного клея. Остаётся лишь плотно прижать детали и оставить до полного высыхания. Здесь пригодятся струбцины. Отверстия при этом должны совпасть идеально, а пропил будет прорезан позже.

ФОТО: YouTube.comОтверстия совпали, остаётся сделать некоторые мелочи

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

  1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
  2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
  3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
  4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
  5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
  6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
  7. Узлы в сборе закрепляют на оси двух сторон.
  8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
  9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
  10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.


Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Вариант №1

Общий вид станка (хотя это скорее приспособление) показан на рисунке:

Его составными частями являются УШМ (как выбрать болгарку, читайте здесь) и труба, выполняющая одновременно функцию рамы и рабочей рукоятки. Закрепить на ней «болгарку» при помощи металлической пластины из толстого куска железа несложно – понадобится не более получаса. Опору для конструкции можно сделать из такого же металлического образца, приварив к нему уголок. Конец рычага монтируется на оси, а его обратный ход обеспечивается пружиной.

Такая модель удобна тем, что имеет небольшой вес, и установить ее можно практически в любом месте. Да и сборка не потребует каких-либо затрат – все необходимое найдется без труда.
