Самодельные буровые установки

Основные виды буровых установок

Буровые установки отличаются по своей конструкции из-за выбора различных методов создания скважины. Например, ударный бур разрушает почву при помощи специального груза, привязанного к пирамидальной опорной раме. А вот вращающийся бур представляет собой значительно более сложную конструкцию, но углубление необходимого размера в почве с его помощью сделать намного проще. По типу конструкции можно разделить на несколько категорий:

Ударно-канатные установки. Конструкция представлена рамой с основанием пирамидальной формы, к которой надежно крепится трос со снарядом (желонка). Принцип действия подобной установки до банального прост: груз опускается и поднимается такое количество раз, которое потребуется для создания в почве отверстия необходимой глубины.

Буровая установка

Шнековые установки. Бурение осуществляется при помощи шнека, прорывающего землю по принципу вращения. При этом углубление, прорытое в процессе бурения, не промывается.

  • Роторы. Роторные конструкции работают по принципу гидравлики.
  • Ручные конструкции роторного типа. Эти установки считаются наиболее простыми в большей степени по той причине, что в своей конструкции не имеют двигателя. Соответственно, процесс создания в почве скважины осуществляется вручную, что требует немалых физических затрат. Именно поэтому подобные ручные конструкции очень редко применяются.

Варианты бурения

Тренога

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Треногу можно изготовить из дерева (не допускаются сучки) или профильной трубы. Длина трубы или бруса обязана составить около 4,5-5,5 м.

Затем к треноге фиксируется механическая лебедка с тросом, где прикреплен буровой стакан.

Эта буровая установка довольно небольшая и имеет достаточный запас прочности. Принцип работы механизма довольно прост: стакан, опускаясь в землю, вбирает в себя грунт. С учетом состава почвы за один удар можно достать 0,30-1,2 м. земли. Упростить работу можно наливая в участок бурения воду. Периодически буровой стакан необходимо чистить от набитой земли.

Обсадную трубу можно ставить одновременно с прохождением на глубину либо после всех проделанных работ.

Бур и обсадная труба


ее диаметр обязан быть больше размера бура

Делая работу необходимо все время следить за влажностью вынимаемой земли, чтобы не пропустить водоносную жилу (иначе ее можно просто закрыть трубой).

Затем, когда обнаружена водоносная жила, необходимо произвести выкачку грязной воды, чтобы определить достаточно ли запасов воды в этом слое. Для чего применяется ручной или погружной насос. Если после откачки нескольких ведер грязной воды, чистая все еще не пошла, то необходимо бурить дальше до более емкой жилы.

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

  • подвешиваемого снаряда – желонки, в которую набирается грунт;
  • каната;
  • треноги, на которую подвешивается желонка;
  • лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

  • в земле делается заглубление шнековым буром;
  • над отверстием устанавливается конструкция МГБУ;
  • к канату прикрепляется желонка;
  • снаряд вводится в отверстие и отпускается в свободное падение;
  • достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
  • желонка поднимается на несколько метров и снова отпускается вниз;
  • эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

  • болгарка, сварка;
  • дрель;
  • металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
  • материал для каркаса треноги;
  • лебедка.

Как самому сделать бур для бурения скважин:

  • Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
  • в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
  • по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
  • в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
  • вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

  • металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
  • конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Делается клапан таким образом:

  • воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
  • она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

  • металлическая профильная труба с сечением 40*40 мм;
  • блочек;
  • ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

  • вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
  • основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
  • когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
  • теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
  • чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
  • для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
  • когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Как сделать надёжную конструкцию

Чтоб изготовленная своими руками буровая установка стала более приближенной по своим эксплуатационно-техническим характеристикам к заводским моделям, придётся приобрести и установить на ней ряд узлов:

  • Помпу для промывки скважины.
  • Вертлюг. Он предназначается для передачи крутящего момента от редуктора к шнеку, с закреплённой на нём штанге.
  • Электромотор с понижающим редуктором.
  • Шланг для нагнетания раствора в скважину под давлением.

Все эти агрегаты вы не сможете изготовить в домашних условиях, а если и сможете, то это отнимет у вас массу лишних сил и времени. Кроме того, можно будит купить и буровой шнек, изготовленный в заводских условиях. Приобрести буры следует нескольких диаметров. Это даст возможность делать различные по ширине скважины, в зависимости от необходимости.

ПолезноБесполезно

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном»

Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек

Основным рабочим элементом подобного механизма является бур.

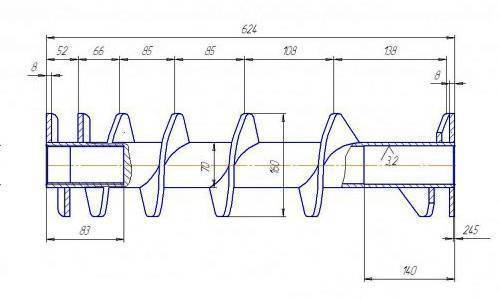

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

  • рабочий инструмент углубляется в грунт;
  • делается 3 поворота буром;
  • разрыхленный грунт извлекается и убирается.

    Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Самодельная МГБУ

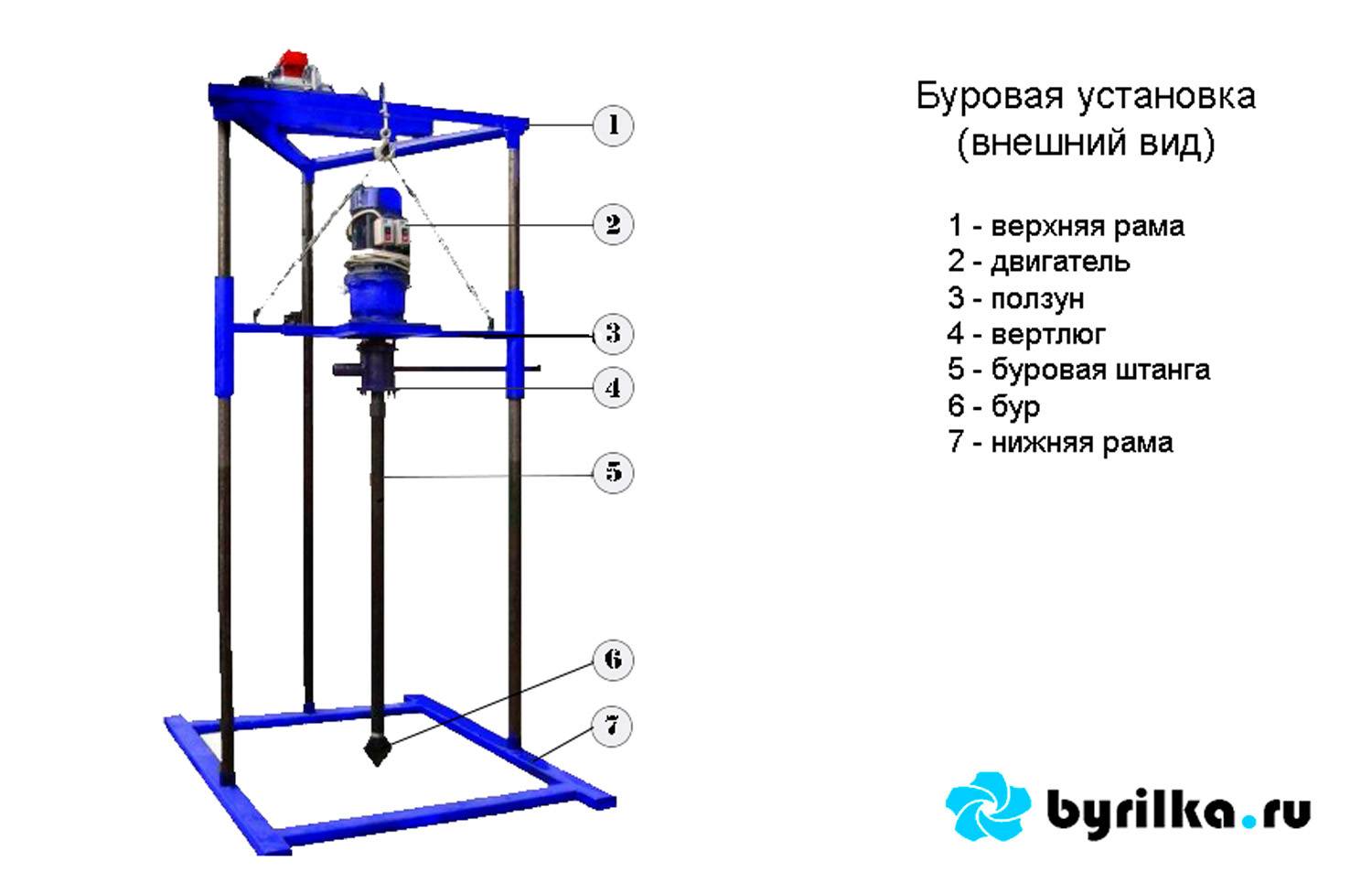

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

  1. Верхняя рама: chertyozh_1_verhnyaya_rama
  2. Нижняя рама: chertyozh_2_nizhnyaya_rama
  3. Ползун буровой: chertyozh_3_polzun
  4. Гильза-ползун: chertyozh_4_gilza_polzun
  5. Рама в сборе: chertyozh_5_rama_v_sbore
  6. Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
  7. Узел А МГБУ: chertyozh_7_uzel_a

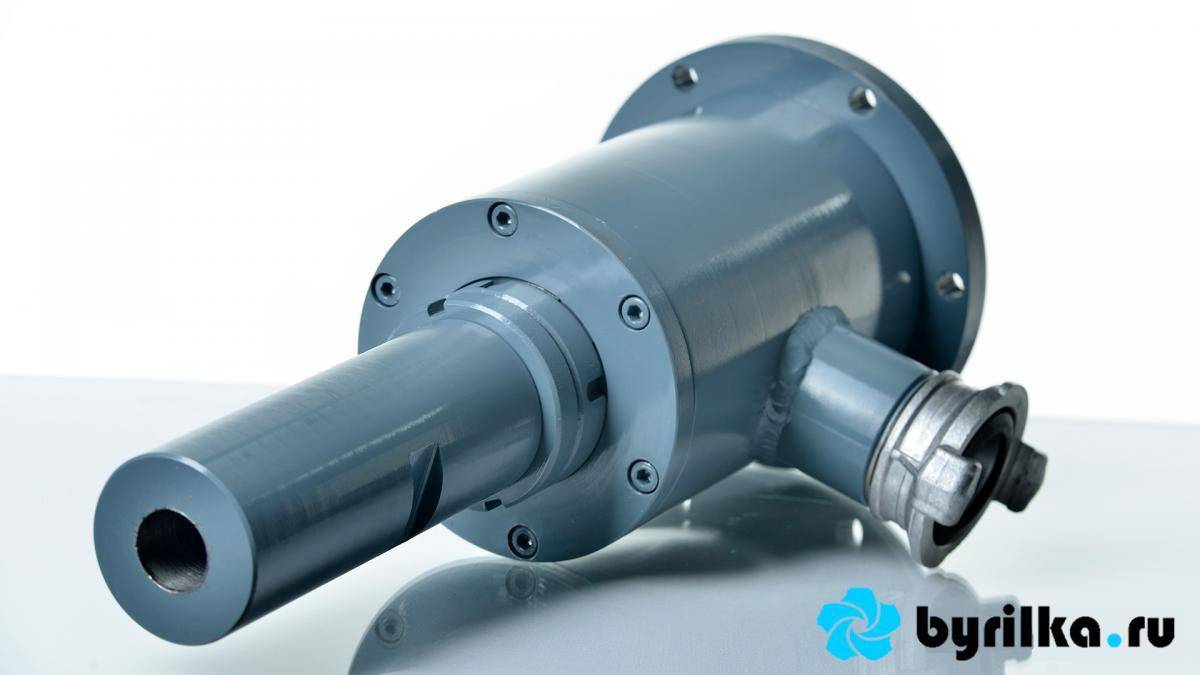

Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуем приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая.

Вертлюг из подручных средств делать не рекомендуем. Одна малейшая неточность — и выйдет из строя.

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

  • Замки – 45 сталь.
  • Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее.
Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

  1. Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
  2. Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.
