Бур ТИСЭ для свай – достоинства и слабые стороны оборудования
Фундаментный бур ТИСЭ, облегчающий формирования полостей в почве под свайные опоры, широко применяется в частном строительстве. Инструмент обладает комплексом преимуществ:
- надежной и проверенной конструкцией. Качественно изготовленный ручной бур ТИСЭ может эксплуатироваться на протяжении длительного времени, не нуждаясь в ремонте;
- простотой применения. Для выполнения операций по формированию скважин и извлечению грунта не нужно проходить обучение;
- экологичностью. При работе инструмента не оказывается отрицательное воздействие на строительный персонал, а также сохраняется структура извлекаемого грунта;
- универсальностью. Фундаментный бур может использоваться для формирования полостей различного назначения, а также применяться как в летнее, так и в зимнее время года.
Конструктивные особенности инструмента позволяют использовать его для подготовки опор под сваи на почвах различной сложности.
Применение самодельного бура ТИСЭ позволяет:
- возвести свайный фундамент для частного дома за ограниченное время при минимальной трудоемкости;
- соорудить железобетонные опоры, обладающие повышенной нагрузочной способностью;
- исключить необходимость использования тяжелой бурильной техники на автомобильном ходу;
- своими силами выполнить мероприятия по извлечению грунта под фундаментные колонны;
- значительно снизить объем затрат, связанных с выполнением мероприятий по формированию полостей.
Зачем нужен бур для фундамента ТИСЭ
Строительство
Универсальное основание, возведенное по технологии ТИСЭ, востребовано, ведь оно обходится недорого, а его строительство не занимает много времени, к тому же все можно выполнить своими руками. Изначально тщательно подготовьте участок, а именно уберите верхний слой почвы и смонтируйте обноску.
Затем выполните разметку расположения свай и участка. Для этого применяется гидроуровень. Затем немного спилите колышки и разместите по наружным углам площади гвозди, зафиксировав на них веревку, можно применить и прочную леску. Когда это работа выполнена, установите колья для несущих стен.
Для монтажа каркаса обноски применяется кругляк из доски толщиной 50 мм. Рекомендуется применять садовый бур. Экономнее и удобнее делать полусплошную обноску, на которой обязательно надо определить нулевой уровень.
Затем выполняется монтаж гладких брусков, которые крепятся к доскам. Сверху должен быть нулевой уровень
Обратите внимание, что обноску устанавливают для контроля, потом ее демонтируют. По округе выкопайте яму и приступайте к бурению. Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить
Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить.
Если в почве небольшое количество песка, то сверление будет происходить с трудностями и на эту работу уйдет много времени. Чтобы облегчить процесс, в каждую скважину на ночь залейте 5 ведер воды, это размягчит почву и на следующий день увеличить скважину будет легче. Таким образом вы сможете справиться без специального оборудования.
Устанавливая основание ТИСЭ, не забывайте про армирование. Узнать длину прутка можно исходя из глубины опоры. Если арматура будет чуть заметна из-за столба, ее в дальнейшем можно эксплуатировать как виброуплотнитель для бетонирования, что позволит убрать остатки воздуха из бетона.
Следующей процедурой является гидроизоляция, для которой используется рубероид. Для монтажа материал надо разделить на куски и скрутить в цилиндр. Изделие помещается в скважину, но только когда будет выполнен монтаж арматуры. Видимый конец рубашки обсыпают грунтом. Установка фундамента ТИСЭ требует максимально быстрое бетонирование.
Когда вы зальете столбы и засыплете опоры, начинайте изготавливать ростверк. Для этого устанавливаются щиты, их накрывают прочным полиэтиленом. Опалубку фиксируют шпильки, а с двух сторон делаются отверстия в брусе. Один конец шпильки загибают за другой, на котором фиксируется шайба и гайка. На шпильки устанавливается арматура, ее фиксируют стяжками из пластика.
Неоспоримым преимуществом данного фундамента является отсутствие дренажа. Не надо выполнять утепление отмостки и забирки. А чтобы стоки не действовали разрушающе на участки, прилегающие к отмостке, снаружи устанавливаются желоба ливневки.
Преимущества и недостатки
К преимуществам фундамента типа ТИСЭ относятся:
- низкая стоимость;
- отсутствие необходимости в привлечении тяжелой строительной техники;
- автономность производства работ при строительстве: для выполнения технологических операций не требуется подключение к электросети;
- высокая скорость возведения и минимальные трудозатраты;
- возможность самостоятельного строительства индивидуальными застройщиками, не имеющими опыта и специальных навыков;
- легкость подводки инженерных коммуникаций даже на полностью построенном объекте.
Недостатки технологии фундамента ТИСЭ:
- данный способ строительства нельзя использовать на болотистых местностях, обводненных и илистых грунтах;
- использование только ручного труда: процесс строительства из-за этого сильно усложняется на каменистых и твердых грунтах. Правда, сейчас начали выпускать буры ТИСЭ с механическим приводом, работающим от легкого бензинового двигателя;
- нет возможности устроить под всем домом подвал;
- требуется устройство отмостки увеличенной ширины.
Вышеперечисленные недостатки фундамента ТИСЭ перекрываются плюсами, так что можно считать данную технологию самой экономичной и прогрессивной для частного строительства.
Компоненты
Бур ТИСЭ состоит из:
- раздвижной штанги с рукояткой;
- двух режущих плоскостей;
- грунтозаборника;
- дополнительной металлической полоски;
- вертикальных «резцов» для рыхления почвы.
Чтобы изготовить бур ТИСЭ своими руками, понадобятся:
- металлическая штанга с рукояткой. Если скважины планируются делать более глубокими, необходима раздвижная конструкция с фиксатором;
- две половинки дисковой пилы;
- часть металлической трубы для создания грунтоприемника – ее диаметр будет равен диаметру скважины;
- металлическая пластина;
- три металлические петли и пруток, который будет управлять дополнительной частью бура – пластиной.
- сварочный аппарат.
Особенности устройства бура ложкового типа
В устойчивых к осыпанию грунтах (суглинках, мокром песке и др.) удобнее использовать буры-ложки. Самодельный ложковый бур для скважин выполняется в виде цилиндра, в боковой поверхности которого проделывается продольная прорезь. Иногда форма данной прорези принимает спиралевидный вид. Длина бура-ложки обычно составляет не более 700 мм. Извлекаемая порода удерживается в полости цилиндра за счет своего сжатия и прилипания. Чем сыпучее грунт, тем уже должна быть прорезь в инструменте. Для получения цилиндра можно взять листовую сталь и свернуть ее по заданному диаметру. Проще всего подобрать подходящий по размерам кусок трубы, изначально имеющей цилиндрическую форму.
Самодельный ручной бур-ложка изготавливается из куска трубы подходящего сечения, в боковой поверхности которой делается продольная или спиралевидная прорезь для выемки грунта с боковых стенок скважины
Бур-ложка производит выемку грунта не только своими горизонтально расположенными нижними кромками, но и вертикальной кромкой. При этом грунт скапливается в полости цилиндра. В некоторых случаях к нижней части конструкции приваривается обычное сверло по металлу, которое необходимо расположить строго по оси штанги.
Основная особенность бура-ложки кроется в том, что оси сверла и штанги совпадают, тогда как линия оси корпуса ручного бура вместе с режущей продольной кромкой смещается на миллиметр-полтора относительно центральной осевой линии. Благодаря такому взаимному расположению осей инструменту удается пробурить скважину большего диаметра, чем сам бур. Это возможно за счет удаления грунта с боковых стен шахты продольной режущей кромкой. Для очищения инструмента от изъятого грунта бур периодически поднимают наверх.
Важно отметить, что ложковый бур спокойно проходит внутри обсадных труб, которые устанавливают с целью предупреждения обрушения шахты скважины
Преимущества применения
Основными достоинствами этого инструмента, предназначенного для изготовления свайных скважин, является:
- Простая конструкция бура Тисэ, благодаря чему легко сделать самому.
- Безопасность – использование ямобура не нарушает экологию.
- Возможность использовать на почвах любой сложности.
- Универсальность – применять бур фундаментный Тисэ можно для углублений разного назначения.
- Возможность проводить строительство в любой сезон, в том числе и в зимний период.
Кроме того, одно из важных характеристик – простота управления: чтобы управляться с инструментом не нужно проходить специальное обучение.
Сравнение характеристик сметной стоимости технологии ТИСЭ с другими способами строительства основания
Соблюдение технологии ТИСЭ популярно из-за повышенной степени надежности, доступности. Усредненная цена по стране за 1 погонный метр основания составляет 3-5 тыс. рублей. Это с учетом трат на строительные материалы. Если монтировать самостоятельно, траты уменьшаться вдвое.
Существенное отличие наблюдается в точном сравнении методик создания фундамента. Сооружение стандартного монолитного бетонного основания за 1 погонный метр стоит 10 тыс. рублей. Отдельные вариации нуждаются в увеличении бюджета втрое и даже вчетверо.
Налицо существенная экономия, деньги можно потратить на отделку.
Свайное основание ТИСЭ увеличивает надежность фундаментной конструкции. Открывается возможность использовать сооружение на пучинистых участках. Земляные работы остаются прежними. Технология практически не меняется. Средства можно потратить на декорирование капитального сооружения.
Средняя оценка
оценок более 0
Поделиться ссылкой
Монтаж основания своими руками
Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.
Проектирование
Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.
Упрощенная методика расчета буронабивного основания сводится к вычислению:
- сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
- грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.
Пошаговая инструкция монтажа
Общий алгоритм фундаментных работ выглядит следующим образом:
- Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
- Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
- В установленных местах разделывают скважины на проектную глубину.
- Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
- Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
- Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
- Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
- Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
- Переходят к обвязке, строительству ростверка или монолитной плиты.
Установка ростверка
Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.
Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.
Порядок строительства:
- разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
- строительство опалубки для ленточного ростверка;
- гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
- монтаж и установка армирующего каркаса для ростверка;
- бетонирование ростверка.
Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.
Установка монолитной плиты
Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.
Порядок монтажа:
разметка участка;
- бурение скважин;
- устройство обсадной трубы;
- монтаж армирующего каркаса;
- бетонирование шурфа;
- устройство подушки из нерудных материалов под монолитную плиту;
- строительство опалубки по периметру плиты;
- гидроизоляция рулонным материалом;
- монтаж армокаркаса, закладка коммуникационных линий;
- связка арматуры буронабивных опор и будущей монолитной плиты;
- заливка рабочего пространства раствором уход за бетоном.
На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.
Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.
Расширение и армирование
Как подсчитано, в среднем, в день по три расширения можно сделать легко, но заливка сама по себе отнимает очень много времени. Так, например, при диаметре скважин до 30 см, расширение будет до 60 см. В этом случае, на один столб пойдет около 30 кг цемента
Но важно при этом проследить, чтобы раствор не был жидким
Рекомендуется учесть, что если в почве мало песка, то в этом случае эффективно сможет помочь вода. Так, если на ночь залить в готовые скважины около 5 ведер воды, расширения будут делаться намного легче.
Следующий шаг- армирование. Длина арматуры должна равняться длине самого столба плюс 15 см для образования воздушного зазора ростверка и загиба нижних и верхних частей. Так, если длина составляет около 1,5 м, то на один столб понадобится приблизительно 2 прутка.
Выполнив полностью армирование, стоит позаботиться о качественной гидроизоляции для увеличения срока службы, особенно, если уровень грунтовых вод проходит достаточно близко к поверхности. Обычно для гидроизоляции пользуются рубероидом.
Бур можно приобрести в магазине, а можно и сварить своими руками
Порядок выполнения операций такой:
- разрезать рубероид на части, можно прямо на грунте;
- свернуть его;
- скрепить с помощью канцелярских скрепок и вставить в скважину.
Разместить в углубление лучше уже после того, как полностью заполнится расширение и установится вся арматура. Торчащие концы таких рубашек можно просто обсыпать почвой, вынутой до этого из углубления, и утрамбовать.
Изготовление бура ТИСЭ своими руками
Аренда или покупка фирменного оборудования непременно приводит к существенным материальным затратам. Поэтому частные застройщики всегда пытаются найти способ сэкономить какую-то часть средств.
При строительстве фундамента по технологии ТИСЭ можно самостоятельно изготовить инструменты для бурения скважин. Домашние мастера, которые уже пользовались самодельным буром, предлагают изготовить два приспособления. С помощью первого инструмента выполняют бурение основной скважины, второй инструмент используют для расширения подошвы.
В целом бур ТИСЭ состоит из следующих частей:
- Рукоять для вращения.
- Телескопическая штанга.
- Откидная лопатка для расширения подошвы.
- Грунтоприемник в виде стакана для забора почвы.
Кстати, ранее мы уже говорили о том, как сделать фундамент ТИСЭ своими руками.
Для изготовления первого инструмента понадобится кусок водопроводной трубы. Длина отрезка должна составлять примерно 15 см, диаметр – 21 см. На одном конце куска трубы снимают фаску, к другому концу приваривают специальное дно. Для изготовления дна берут старую пилу и разрезают ее на две части в виде долек апельсина. Площадку каждой дольки загибают и вырезают зубчики. Их высота должна составлять около 2 см, больший размер делать не рекомендуется., чтобы не затруднять вращение бура. Зубцы необходимо остро заточить. В центре трубы приваривают толстое сверло и шнек из шайбы большого диаметра.
Для сборки телескопической штанги можно взять профилированные трубы диаметром 20*20 мм и 25*25 мм. Для большей прочности рекомендуется усилить трубы, вставив внутрь дополнительную квадратную трубу сечением 16 мм.
В результате получается конструкция достаточно большой массы, однако такое приспособление без труда бурит тяжелую глину. Кроме того смазка стенок приспособления машинным маслом предотвратит налипание глины.
Второй бур имеет более сложную конструкцию. Основной стакан можно изготовить также из куска водопроводной трубы диаметром 21 см. однако для более легкого вынимания можно сделать стакан диаметром меньше примерно на 0,5-1 см. Высота основного стакана второго бура должна составлять 8 см. Аналогично первому случаю с одной стороны трубы снимают фаску, к другой приваривают дно с большим количеством просверленных отверстий. Такая конструкция дна предотвращает образование вакуума при подъеме бура с грунтом.
Умельцам полезно будет также почитать статью «Буронабивные сваи своими руками».
Самостоятельное изготовление бура ТИСЭ
В центре основного стакана следует приварить штангу из куска профильной трубы со стороной 2см и диной около 1 метра. Со стаканом труба соединяется через приваренный блок подшипников (два упорных и один радикальный). В процессе сборки необходимо проконтролировать, чтобы подшипники не выступали за верхний край основного стакана.
Затем берут уголок из прочной стали длиной около 25 см, к нему приваривают втулку, в которую в дальнейшем вставляют болт на 19 мм. Болт приваривают к штанге так, чтобы конструкция напоминала дверную петлю.
Далее на штангу надевают профильную трубу со стороной 25 мм, на которую также приварена втулка с болтом. К этой трубе приваривают уголок, располагая его в вертикальном положении рядом с ранее приваренным уголком. Затем в обоих уголках с помощью дрели или перфоратора делают отверстие диаметром не больше 8 мм и соединяют их. В результате должна получиться сплошная подвижная конструкция.
Теперь необходимо взять небольшой кусок совковой лопаты и подогнуть его край немного вниз. Полученное изделие должно напоминать плуг. Этот кусок металла приваривают к внутренней части второго уголка. С помощью такого приспособления будет осуществляться зачистка дна скважины. Для управления плугом необходимо закрепить прочный шнур или трос.
Также рекомендуем ознакомиться с нашим материалом на тему: как залить фундамент под дом своими руками.
Конструкции и применение
Есть три основных конструкции земляных буров:
- Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.
Пример самодельного земляного садового бура
- Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.
Шнековый бур отличается навитыми спирально несколькими оборотами спирали
- Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.
Откидывающееся лезвие — особенности бура для свай ТИСЭ
Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.
Последовательность изготовления
Изучив чертежи приспособления, заготовив необходимые материалы, начинайте выполнение поставленной задачи, создавая бур ТИСЭ своими руками. Придерживайтесь, подтвержденных практикой, технологий:
- определитесь с длиной штанги. Если глубина скважины превышает 1,5 метра, подготовьте дополнительный отрезок трубы, соединяемый фиксирующими элементами с основной штангой;
- заготовьте режущие кромки – разрежьте пополам рабочий орган дисковой пилы;
- приварите полученные части ближе к концу металлической штанги под углом, составляющим 15-25 градусов;
- приварите электродуговой сваркой отрезок трубы выбранного диаметра над режущими кромками. Получите накопитель грунта, позволяющий производить захват почвы при проходе скважины;
Основа бура — водопроводная труба диаметром от 15 до 20 см, которая и будет накопителем грунта
- обеспечьте прочное крепление вертикальных клыков наружного контура грунтоприемника. Согласно сложности разрабатываемого грунта, количество клыков составляет 2-4 элемента. Проблемные почвы требуют увеличенного количества разрыхлительных элементов;
- обеспечьте самодельный бур ТИСЭ устройством, позволяющим формировать расширенную полость нижней части скважины. Возьмите металлическую полоску, изогните должным образом, приварите к ней и к штанге металлические петли, способствующие образованию полости необходимого размера. Увеличение размеров полости способствует устойчивости формируемого основания. Петли и стержень, закрепленный на конце пластины, помогут совершать режущей кромке возвратно-поступательное движение. Диаметр нижней полости зависит от высоты расположения точки крепления пластины к создаваемому приспособлению бура ТИСЭ;
- обработайте сварочные швы, места креплений абразивным материалом;
- нанесите антикоррозионное покрытие.

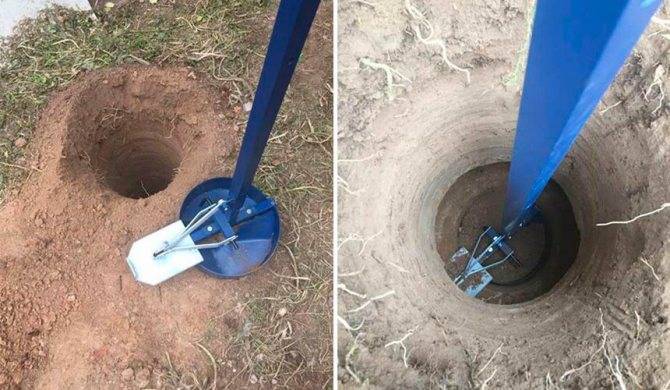

Бур для свай ТИСЭ
В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

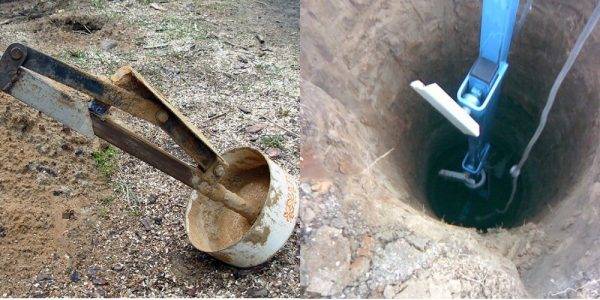

Бур своими руками для свай ТИСЭ — один из вариантов
В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.
На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.
Более сложная конструкция
Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.
Вид снизу
Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.
Советы и секреты
Такой инструмент можно легко сделать своими руками, и, если потребуется, изменить конструкцию, адаптировав к необходимым условиям, зависящим от вида почв, на которых возводится основание. Понятно, что, если расширять углубление внизу, то, в любом случае, в образовавшемся отверстии будут какие-то недостатки.
Так, рекомендуется прислушаться к советам умельцев:
- для применения бура на сложных почвах не стоит очень заострять кромки резцов;
- если в грунте много камней диаметром до 5 мм, то расстояние между кромками лучше увеличить. В этом случае, они не попадут в приемник, в противоположном случае, камни будут постоянно забиваться в зубчики;
- для того, чтобы рыхлить грунт, стоит сварить на трубу несколько клыков. Прежде всего, это касается глинистых почв, а также рекомендуется и для сыпучего грунта;
- если кромки резцов расположить недалеко друг от друга, то такой инструмент будет с легкостью не давать земле осыпаться.
Бур ТИСЭ без проблем справляется с небольшими корнями деревьев и выталкивает отдельные камни до 5 см
Использовать такой инструмент довольно просто.
Изготовление ленточного контура
Осуществляя заливку ростверка, помните, что это должна быть прочная конструкция из бетона, надежно армированная по периметру
Обратите внимание на качество смеси, надежность соединений арматуры. Очередность мероприятий:
- установите и выставьте по уровню деревянные щиты;
- оббейте внутреннюю поверхность полиэтиленовой пленкой;
- установите арматурные каркасы, соединив их проволокой в жесткий контур;
- зафиксируйте неподвижность опалубки с помощью стальных шпилек и поперечно расположенных брусков;
- заполните подготовленный контур бетонным раствором, удалите из массива воздух;
- обеспечьте твердение бетонной смеси на протяжении 4 недель.
