Как построить арочные навесы своими руками из поликарбоната и металла своими руками: Инструкция и чертеж

Арочные навесы – особенности материала и конструкции. Советы по монтаже арочных навесов своими руками

Арочный навес – одно из лучших сооружений на территории частного дома. Навес убережет вас от плохой погоды, будь то дождь, град или снег.

Под навесом можно спрятать автомобиль, поставить под ним беседку и наслаждаться приятным времяпрепровождением прячась от палящего солнца.

Прежде чем начать работы по сооружению арочного навеса, нужно выбрать материал, взвесив при этом все за и против. Важным моментом является правильный расчет радиуса изгиба арки, иначе она в скором времени покроется трещинами и придет в негодность.

Материалы для арочных навесов

Давайте разберем популярные материалы для арочных навесов. Оргстекло – материал, который несколько лет тому назад очень широко использовался для зданий культурного и офисного назначения. Со временем, его заменили на более практичный поликарбонат. Он намного легче по весу, крепче, обладает высоким уровнем пожаробезопасности, делается из пластика.

Не менее популярен – профнастил, который, не смотря на то, что  изготавливается из металла, намного легче пластика и прочнее.  Из поликарбоната, профнастила, металлочерепицы и дерева делается крыша. Популярность арочных навесов из поликарбоната и профнастила объясняется тем, что их может соорудить даже новичок в этом деле. Но для конструкций витиеватых форм необходимо приобрести дополнительный инструмент.

Каркас арочного навеса сооружается из дерева или металла. Более практичным выбором будет металл, все же дерево не имеет такой крепкости и надежности. При помощи инструмента для сгибания труб можно придать им любую форму по желанию. Для дерева, к сожалению, это не подходит. Также при помощи художественной ковки можно воплотить любую фантазию в реальность.

 При выборе труб для каркаса, необходимо заранее определиться какую функцию будет выполнять арочный навес: как декоративный элемент в загородном доме или же как круглогодичное укрытие для автомобиля. Во втором случае следует учитывать вес снега лежащего на навесе и снеговые лавины, которые будут время от времени сходить с крыши.

Стойки опоры изготавливают из профилированной трубы. Для начала нужно определиться на какой глубине конструкция уйдет в бетонный фундамент,  на какую глубину конструкция «утонет» в бетонном основании, это повлияет на длину труб взятых в работу. Для более прочной крыши из нескольких арок берут поликарбонат, он плотнее по структуре. Если кровля тяжелая, количество арок уменьшают. Арочные навесы сооружают с учетом равномерного распределения веса, допускается использование профильных труб соединенных методом сварки.

Это интересно: Акриловая латексная краска для стен — познаем суть

Навесы из поликарбоната к частному дому своими руками: фото универсальных сооружений

Навесы, примыкающие к дому, как правило, покрывают большую часть двора. Некоторые предпочитают закрывать всю придомовую территорию. Такой подход способствует универсальности применения сооружений:

под ним легко разместить автомобиль, защитив его от дождя, града, снега;навес убережет тротуарную плитку во дворе от преждевременного разрушения и растрескивания;благодаря навесу крыльцо и ступени будут оставаться всегда сухими, что исключит возможность поскользнуться;

Навес из поликарбоната покрывает большую часть двора

конструкция исключит намокание садового инвентаря и техники, различных предметов, оставленных на улице;благодаря светопрозрачности поликарбоната, под навесом можно расположить мини-клумбы с цветами;очень удобным является вывод водопроводной трубы во двор. Благодаря навесному покрытию можно в течение всего летнего периода при любой погоде заниматься хозяйственными делами, не заходя в дом: мыть посуду, овощи и фрукты, консервировать продукты и пр.;

Проект навеса, пристроенного к стене загородного дома

функциональным сооружением является навес для дачи: любители заниматься заготовкой и сушкой плодов, могут не волноваться, что на сырье попадут прямые солнечные лучи или влага;с приходом осени защищенный навесом двор не придется постоянно очищать от опадающей листвы и веток, а зимой — тратить много времени на расчистку от снега.

Различные варианты навесов с односкатной крышей

Навесы, пристроенные к дому, являются более приемлемым вариантом в сравнении с отдельно стоящей конструкцией, так как для их возведения потребуется меньше финансовых вложений, а монтируются они гораздо быстрее.

Поликарбонат отличается высокой прочностью и экологичностью

Используя навесы из поликарбоната для авто, вы избавляете его от многих негативных воздействий:

поликарбонатное покрытие бережет лакокрасочный слой автомобиля от попадания солнечного света, сохраняя его в идеальном состоянии;кровля навеса станет преградой для попадания на кузов осадков, мелких предметов. В зимний период защитит от снежных заносов;припаркованный под навесом автомобиль хорошо проветривается, что защищает от коррозии элементы кузова;

Покрытие из поликарбоната поможет с комфортом проводить время на свежем воздухе даже в ненастные дни

разгрузить или загрузить в автомобиль вещи, особенно в ненастную погоду, гораздо удобнее под навесом;пространство, защищенное навесом, можно использовать для обслуживания и ремонта автомобиля, невзирая на погодные условия;даже при наличии во дворе гаража зачастую удобнее оставить машину под навесом, если через какое-то время она вам понадобится.

Сложная конструкция навеса, пристроенного к частному дому

Эти и многие другие функции позволяют пристроенным к дому навесам для авто быть достойной альтернативой капитальному гаражу. Фото навесов для машины из поликарбоната, представленные в сети в большом количестве, демонстрируют различные формы данных конструкций.

Проект деревянного каркаса для навеса с волнообразной крышей

Очень удобно использовать территорию под навесом для семейных завтраков и ужинов на свежем воздухе, особенно если конструкция примыкает к стене, в которой располагаются окна кухни. В этом случае хозяйке сподручно будет подавать посуду и приготовленные блюда прямо из кухни на улицу. Также быстро можно справиться и с уборкой посуды после застолья.

Навес может стать уникальным украшением всей придомовой территории

Навес, защищающий крыльцо и вход в дом, позволяет оставлять обувь, использующуюся во дворе и огороде, за дверью, не боясь ее намокания, что способствует содержанию жилища в идеальной чистоте. А пристроенный к дому навес, покрытие которого защищает балкон или террасу, сделает возможным разместить там удобную мягкую мебель для отдыха.

Благодаря своим свойствам поликарбонат является самым востребованным материалом для покрытия навесов

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

  • в козырьке над балконом.
  • в бассейне.
  • в мангале.
  • в автомобиле.
  • в беседке и патио.
  • над крыльцом;

Примыкание козырька к стене дома

Узел стыка навеса со стеной должен обеспечить плотное примыкание кровельного материала и ограждающей конструкции. Козырек над крыльцом предназначен, чтобы уберечь входную зону от попадания осадков. А негерметичная щель — это источник протечек и увлажнения стены при дожде или снегопаде.

Негативно сказывается постоянная влажность на материале каркаса и кровли. Деревянные элементы гниют и коробятся, а металл ржавеет и разрушается.

Для герметизации стыка применяют:

  • силиконовые, полиуретановые или кремнийорганические герметики;
  • пристенные профили, фартуки, планки;
  • герметизирующие ленты, уплотнительные шнуры.

Примыкание может быть горизонтальным или наклонным. Применяют три способа стыкования элементов — со штраблением или без, с герметизацией лентой.

Примыкание с прокладкой штрабы:

  1. Вдоль линии соединения конструкций прокладывают штрабу, если выемка не была выполнена при кладке стены.
  2. Устанавливают фартук, укладывая нижний край на поверхность кровельного материала. Закрепляют саморезами.
  3. Отгибают верхнюю кромку фартука и заводят ее в канавку.
  4. Заполняют пространство штрабы герметиком.

Фартук стыкуют по длине с нахлестом 10-15 см. Монтаж начинают снизу вверх.

Примыкание козырька к стене без штрабления.

  1. Укладывают профиль на линию стыка, фиксируют к кровельному материалу.
  2. Фартук прижимают металлической полосой ниже на 2-3 см от верхней кромки.
  3. Отгибают край планки от стены.
  4. Заполняют герметиком образовавшийся зазор.

При герметизации лентой стык между планкой и стеной заклеивают полимерной полосой, сняв предварительно защитную пленку. По верхней кромке устанавливают металлическую планку.

Водосток

Водосточная система создает дополнительную защиту крыльца от попадания воды, а при уклоне козырька вперед она необходима, чтобы уберечь человека от стекающих с кровли струй.

Для устройства водостока монтируют карнизную планку, к которой крепят кронштейны для желобов. Можно подвесить их к каркасу козырька. Уклон лотков — не менее 2 см на 1 м в сторону водоотвода.

Для сбора воды устанавливают воронку. Отводящая труба направляет стоки в нужную сторону.

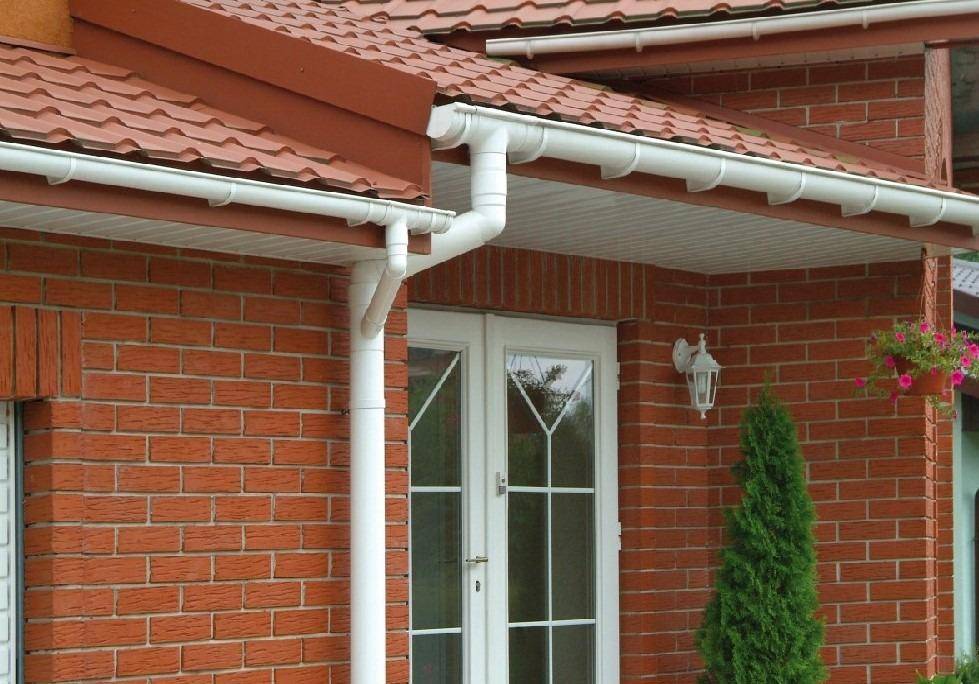

Козырек с водосточной системой

Водосточные системы изготавливают из нержавеющей стали, пластика, металла с полимерным покрытием. Конструкции класса «Люкс» — из меди, хрома, алюминия, цинк-титана. Они на только избавят посетителей от намокания, но и обогатят облик здания в художественном плане.

WordPress Social Login is not configured yet.Please navigate to Settings > WP Social Login to configure this plugin.For more information, refer to the online user guide..

Отличительные черты поликарбоната

Поликарбонат долговечен и прочен, при этом недорог – листы и крепежные элементы можно без проблем купить по доступным ценам. Наконец, материал устойчив к перепадам температур, способен пропускать дневной свет и хорошо держит тепло. Используя поликарбонат, легко организовать на любой территории крытую зону отдыха, укрытие для растений или летний душ во дворе.


Поликарбонат крайне долговечен и обладает высокой прочностью

Правда, имеются и недостатки:

  1. Серьезный град способен повредить крышу из поликарбоната. Если в вашем регионе такие осадки не редкость, рекомендуем использовать более дорогие листы со специальным защитным покрытием.
  2. Будучи изготовленным из пластика, материал «унаследовал» его недостаток – повышенный коэффициент температурного расширения.
  3. При монтаже следует соблюдать аккуратность – поверхность без защитной пленки легко поцарапать, потому снимать ее нужно лишь в конце работ.

Металлические фермы для навесов ↑

Эта конструкция состоит из двух поясов. Верхний пояс и нижний соединены через  раскосы и вертикальные стойки. Она способна противостоять существенным нагрузкам. Одно такое изделие, весящее от 50–100 кг может заменить балки из металла большие по весу в три раза. При правильном расчете металлическая ферма в отличие от балок, швеллеров или деревянного бруса не деформируется и не прогибается при воздействии нагрузок.

Металлический каркас одновременно испытывает несколько нагрузок, поэтому так важно знать, как рассчитать металлическую ферму, чтобы точно найти точки равновесия. Только так конструкция сможет противостоять даже очень высоким воздействиям

Разнообразие металлопрофиля

Металлопрофиль — это не только профнастил, а целый ряд готовых металлических изделий, которые выпускаются металлопрокатными предприятиями. Кроме профнастила под металлопрофилем подразумевают еще целый ряд стальных элементов:

  • металлические непрофилированные листы;
  • сортовой сплошной прокат — арматура различного сечения;
  • сортовой пустотелый прокат — трубы разного сечения, отличный вариант каркаса для легкого
  • навеса или козырька;
  • фасонные балки — швеллеры, двутавры, уголки.

Именно из этих прокатных элементов чаще всего строят навесы, козырьки и беседки, о которых мы сегодня говорим.

Односкатный навес из профильной трубы. Односкатный навес

Данная конструкция является наиболее простой. Для её изготовления нужно:

  1. Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
  2. Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию. Односкатный навес из профильной трубы можно располагать в любом месте приусадебного участка
  3. На дно каждой ямы уложить и утрамбовать небольшой слой песка. Затем установить опору строго вертикально по уровню, и залить бетоном (смешать песок, цемент и гравий в соотношении 3:1:3). После этого опору несколько раз немного приподнять и опустить, чтобы смесь полостью проникла во внутреннюю полость профиля.
  4. Проверить строительным уровнем вертикальное положение всех опор, оставить их до полного высыхания бетона. Обычно это занимает 3–7 дней, в зависимости от погодных условий. Если вы строите навес на имеющемся бетонном покрытии, то металлические стойки можно просто прикрутить к основанию, предварительно наварив на низ труб специальные квадратные пластины.
  5. Сформировать верхнюю часть односкатного навеса. Для этого надо сварить две трубы, которые расположены по катетам конструкции. Затем осуществить замер гипотенузы фермы, отрезать профиль нужной длины, приварить её на определённое место. Если используется труба с прямоугольным сечением, то необходимо смонтировать её таким образом, чтобы она своей большей стороной была повёрнута наверх, что облегчит крепление облицовки. Каркас верхней части навеса рекомендуется делать из профильной трубы с квадратным сечением
  6. Армировать готовую навесную конструкцию. Для этого в металлическом треугольнике между наибольшим катетом и его гипотенузой приварить куски профильной трубы.
  7. Рассчитать и установить все элементы каркаса. Для этого к меньшему катету каждого элемента треугольной формы приварить металлические планки. При этом сторона каркаса должна делить планки на две одинаковые части.
  8. В этом элементе каркаса сделать четыре одинаковых отверстия для того, чтобы прикрепить навес к стене дома. Для этого понадобится ещё один человек, который будет помогать устанавливать основание, и намечать положение отверстий для анкерных болтов. Но так как односкатные конструкции с профнастилом или шифером очень тяжёлые, то этого крепежа может не хватить, поэтому придётся ставить дополнительные стойки, которые прикручиваются к стене. Односкатный навес, в котором кровля сделана из листов поликарбоната, намного легче и поэтому дополнительные крепления возле стены не понадобятся. Навес из поликарбоната из профильной трубы не требует дополнительных креплений
  9. Крепление поликарбоната на крышу навеса производится без снятия защитной плёнки. С помощью дрели надо высверлить отверстия на листах. При этом от края придётся отступить 4 см. Используются специальные термошайбы с уплотнительными кольцами и заглушками. В процессе крепления поликарбоната к крыше навеса нужно наложить на высверленное отверстие термошайбу, затем закрутить её с помощью самореза, закрыть специальной шляпкой с заглушкой. Крепление должно входить строго перпендикулярно по отношению к поверхности листа покрытия кровли. Закручивать нужно туго, но при этом нельзя перетягивать, чтобы не испортить поверхность листа. Крепить листы поликарбоната к каркасу нужно специальными пластиковыми шайбами
  10. Все листы поликарбоната на крыше навеса стыковать с помощью специального разъёмного профиля. Низ его прикрутить на обрешётку ещё до укладки кровли. Крышку пристегнуть с помощью зубчатого замка, в котором «лапки» находятся на двух частях профиля. Стыковать листы поликарбоната между собой необходимо с помощью специального профиля
  11. Затем закрыть все боковые срезы поликарбонатных листов специальной перфорированной лентой и торцевым профилем. Таким образом вы сможете защитить воздушные каналы кровли от грязи и проникновения влаги.

Элементы навеса из профильных изделий

В конструкции имеется нескольких основных элементов, среди которых:

  • стойки;
  • закладные;
  • опорные плиты;
  • арки;
  • направляющие;
  • кровля;
  • прочие – ими могут быть, например, освещение и система водостока.

Для изготовления стоек и столбов подойдут как трубы из профиля, так и изделия, имеющие сечение круглой формы. У последнего варианта имеется существенный недостаток, который заключается в более сложной конфигурации узлов опирания и крепления элементов.

Чтобы возвести на основании чертежа навес из профильной трубы любой формы, задействуют сварку, а также резьбовые или болтовые типы соединений. При создании ферм или прогонов специалисты рекомендуют брать прямоугольные изделия, поскольку на них оказывается существенная нагрузка в поперечном направлении, а именно сверху вниз. При этом практически отсутствуют усилия вдоль оси.

Чертежи в зависимости от расположения навеса

Для составления чертежей и дальнейшего расчета, прежде всего необходимо определиться с местом строительства, от этого зависит форма опирания:

  • Отдельно стоящее – на самостоятельном фундаменте с опорными вертикальными столбами по всему периметру.
  • Балочно-опорное – пристройки к зданию: одна сторона навеса стоит на столбах, другая опирается на горизонтальную балку, закрепленную на стене для равномерного распределения нагрузок по несущей конструкции.
  • Консольно-опорные – пристройки к зданию, но здесь опирание приходится на кронштейны или закладные, устроенные в несущей стене.
  • Консольные – небольшие козырьки над входом в дом, поддерживаемые менсолами или закладными.

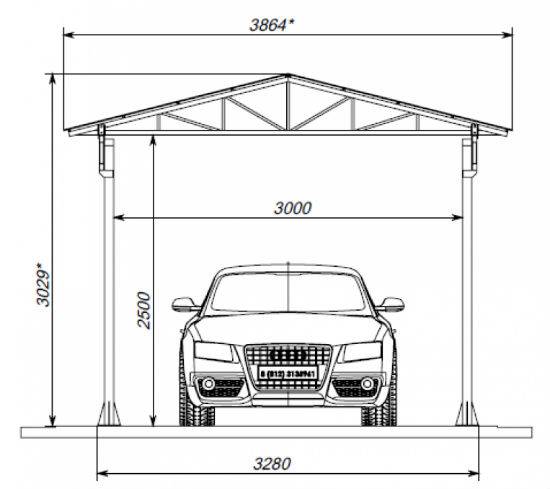

Чертеж навеса из профильной трубы, стоянка для автомобиля на самостоятельных опорах

Технология строительства

Арочные конструкции из поликарбоната при кажущейся простоте формы в процессе проектирования и монтажа требуют применения определенных знаний свойств и особенностей материала. Приступая к работе, внимательно изучите соответствующие информационные материалы.

При сооружении арочного навеса необходимо:

  1. Изготовить фундамент.
  2. На фундаменте установить опорные стойки.
  3. Собрать фермы или их отдельные узлы.
  4. Установить фермы на опорах.
  5. Соединить фермы поперечинами.
  6. Закрепить на фермах металлические профили.
  7. В профили уложить поликарбонатные листы.
  8. Произвести крепление листов саморезами с термопластичными шайбами.


Навес из поликарбоната имеет определённую структуру, на которую стоит ориентироваться при его постройке

Для монтажа арочных конструкций из поликарбоната потребуются инструменты:

  • болгарка ил ножовка;
  • перфоратор;
  • шуруповерт;
  • нож;
  • киянка;
  • сверла;
  • рулетка;
  • карандаш.

А также материалы:

  • листовой сотовый поликарбонат;
  • профиль торцевой;
  • арки стыковочные и промежуточные;
  • профиль прижимной на защелке;
  • кронштейны;
  • болты, гайки, шайбы;
  • лента для защиты торцов;
  • шайба поликарбонатная.

Расчеты и чертежи

Как обычно в любом строительстве вначале необходимо разработать эскиз объекта.

При создании арочного навеса предстоит выбрать конкретный тип конструкции:

  • арочный или полуарочный;
  • прямоугольный или криволинейной формы;
  • одно- или двухэтажный;
  • открытого или закрытого типа;
  • деревянный, металлический, бетонный, каменный или кирпичный.

Важное значение для проектирования имеют размеры навеса:

  • длина, ширина, высота конструкции;
  • высота арочного изгиба, которая характеризует величину изгиба материала;
  • расстояние между опорами;
  • шаг обрешетки.


Перед постройкой навеса из поликарбоната нужно точно спроектировать конструкцию

В зависимости от ветровой и снеговой нагрузки подбирается сечение профиля и толщина его стенки. При строительстве навеса из поликарбоната высотой до 5 м рекомендуется применять металлический профиль 40*20 мм с толщиной стенки 2 мм.

Конструкцию ферм арочного навеса следует рассчитывать в соответствии со строительными нормами или привлекать к этой работе специалистов.

Стойками для поддержания арок могут служить деревянные брусы, металлические трубы любого профиля, опоры, изготовленные из камня, кирпича, бетона.

Зная основные особенности конструкции и свойства материала каждого элемента сооружения, создается чертеж.

Заливка фундамента

Прочность любого сооружения в немалой степени зависит от прочности фундамента.


От качества укладки фундамента зависит прочность и устойчивость навеса из поликарбоната

Установка каркаса

Купив необходимые инструменты и материалы, приступаем к монтажу каркаса:

  1. В соответствии с размерами чертежа располагаем арки на балке.
  2. К балке крепятся кронштейны, которые должны соответствовать материалу самой балки (дерево, металл).
  3. Через отверстия в кронштейнах нарезаются отверстия в арке.
  4. Производится крепление арки к кронштейнам.
  5. К базе арки крепится торцевой профиль.


Монтаж каркаса для навеса из поликарбоната не занимает много времени, при наличии нужного опыта

Крепеж полимерных листов

После сооружения каркаса приступаем к установке панелей из поликарбоната:

  1. В соответствии с размерами из листа сотового поликарбоната вырезается панель.
  2. Для защиты сотовых листов от пыли и влаги их верхние торцы закрываются планкой и самоклеящейся лентой, нижние торцы остаются открытыми для удаления конденсата.
  3. Предварительно в листе выполняются отверстия диаметром на 2 мм больше диаметра самореза.
  4. Панель помещается на посадочные места профиля – пазы, и прикручивается термошайбами, состоящими из:
  • уплотненной шайбы;
  • пластиковой шайбы;
  • самореза;
  • крышки термошайбы.


Наиболее популярным элементом крепления для листов поликарбоната является термошайба

Устанавливаются крышки на стыковочные арки с защелкиванием. Поликарбонатными шайбами панель крепится на вспомогательных арках.

Изготовленный с соблюдением необходимых требований арочный навес из поликарбоната прослужит вам 25-30 лет. Причем в процессе эксплуатации он не нуждается в дорогостоящем уходе. Достаточно помыть поверхность панелей теплой водой, протерев мягкой тряпочкой или губкой.

Полезные публикации:

Как и чем правильно крепить листы поликарбоната к деревянному каркасу

Строительство эргономичной теплицы «Капелька» из поликарбоната

Как и чем лучше резать поликарбонат в домашних условиях

Строительство и установка забора из поликарбоната на металлическом каркасе своими руками

Чертежи и инструкции по созданию мини-теплиц из поликарбоната

Надежное остекление балкона из поликарбоната своими руками

Конструкции навесов. Достоинства конструкций из поликарбоната

Навесы и козырьки представляют собою конструкции облегченного типа, представленные в виде панелей с продольными внутренними лопастями. Эти панели упруги, не ломаются и при желании принимают любую форму.

Поликарбонат имеет малый вес, со стилистической точки зрения он сочетается с любым декором и гармонично дополняет любые архитектурные формы, придавая зданию современный акцент.

Основные типы конструкций навесов.

Применение навесов и козырьков из поликарбоната имеет множество плюсов:

  • декоративные формы, вписывающиеся в любой дизайн;
  • легкость (вес конструкции не оказывает нагрузки на стены и основу здания);
  • высокая прочность;
  • светопрозрачность и одновременная защита от ультрафиолетового излучения;
  • использование любых форм (дугообразной, арочной, наклонной, многоплоскостной).

Среди минусов стоит отметить хрупкость: панель может легко расколоться от внезапного контакта с острым и тяжелым предметом. Именно поэтому сосульки и ледовые массы, которые по весне сходят с крыш зданий, представляют наибольшую угрозу для поликарбонатных навесов и козырьков.

Конструкции данных навесов удобны тем, что могут крепиться на самые разнообразные каркасы: начиная простыми деревянными и заканчивая изысканными коваными моделями. Этот фактор значительно расширяет сферу дизайнерских возможностей относительно вариантов оформления, что подчас не представляется возможным в работе с другими материалами.

Как построить навес своими руками

Если есть необходимость в строительстве навеса, то своими руками проще всего, быстрее и дешевле, будет построить односкатный. Рассмотрим упрощённый вариант строительства небольшого односкатного навеса.

Замеры и подсчёт нужного материала

Нужно вооружиться рулеткой и произвести замеры длины, ширины и высоты будущего навеса. В соответствии с этими показателями производится расчёт количества строительного материала и комплектующих. Для опор и каркаса идеально подойдёт профильная труба, с сечение 60х40 мм. Этого будет вполне достаточно, чтобы выдержать небольшой навес.

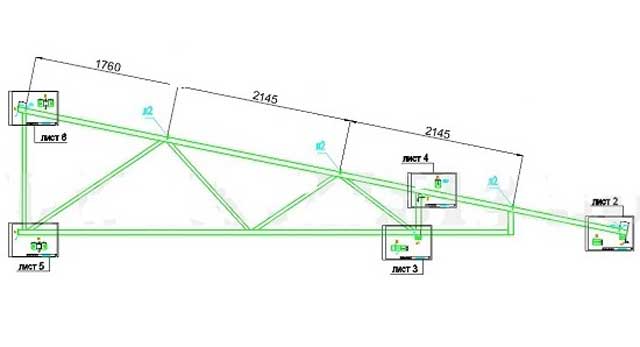

Подробный чертеж с размерами односкатного навеса

Подготовка территории и установка опор

Грунт обязательно выравнивают и очищают от ненужных палок, веток и арматуры. По размеченным показателям для стоек (устанавливаются через 1 м) делают углубления, дно которого хорошо утрамбовывают, засыпая щебнем и песком, формируя, таким образом, дренажную систему. После этого опоры устанавливаются в углубления, выравниваются по уровню и бетонируются.

Высота стоек полностью регулируется самостоятельно, в зависимости от того, какой угол наклона необходим в итоге

Важно обернуть те части профильной трубы, которые будут непосредственно погружены в грунт, рубероидом, дабы предотвратить процессы окисления и ржавления всей конструкции

Балки и прогоны

Когда опоры готовы, к ним приваривают продольные балки и прогоны, которые будут служить местом крепления металлопрофиля. При отсутствии сварочного аппарата можно воспользоваться шуруповёртом и саморезами по металлу, однако такую конструкцию полностью надёжной назвать сложно, хотя в домашних целях использовать вполне реально.

Настил профиля

Берут лист металлопрофиля и укладывают его на самый нижний уровень, закрепляя на балке саморезами, предназначенными для кровельных монтажей (имеет резиновую шайбу). Далее точно так же укладывают лист, контролируя, чтобы он ложился немного внахлёст предыдущего.

Установка опор

Металлический профиль следует нарезать по количеству опорных столбов, их дина должна составлять 3 м. В зависимости от выбранного вами типа конструкции определяется способ крепления стоек. При строительстве стационарного навеса опоры устанавливаются по уровню и бетонируются, а при возведении передвижного его аналога требуется дополнительная нарезка металлических труб с диаметром, несколько большим, чем у опорной трубы, и длиной, равной глубине фундамента. Подготовленные металлические отрезки монтируются в ямы и заливаются цементным раствором. Затем в каждый из обрезков труб вставляется профиль В трубе и профиле просверливаются отверстия и вся опора стягивается болтами.

Процесс установки кровли

Пример расчета металлической фермы из профильной трубы ↑

Расчет такого изделия предполагает:

В треугольных металлоконструкциях высота составляет 1/5 или ¼ часть длины, для остальных типов с прямолинейными поясами, к примеру, параллельными или полигональными – 1/8 часть.

Угол раскосов решетки колеблется в пределах 35–50°

В среднем он составляет 45°.

Важно определить оптимальное расстояние от одного узла до другого. Обычно искомый промежуток совпадает с шириной панели

Для конструкций, длина пролета в которых больше 30 м, необходимо дополнительно рассчитать строительный подъем. В процессе решения задачи можно получить точную нагрузку на металлоконструкцию и подобрать правильные параметры профильных труб.

Рекомендуем
Слишком тонкие материалы не в состоянии обеспечить достаточную жесткость, что может стать причиной разрушений. Вы сможете обеспечить высокую точность расчетов, если разберетесь, как рассчитать программой навес из металла.

В качестве примера рассмотрим расчет ферм стандартного односкатного сооружения 4х6 м.

В конструкции используется профиль 3 на 3 см, стенки которого имеют толщину в 1,2 мм.

Нижний пояс изделия имеет длину 3,1 м, а верхний – 3,90 м. Между ними устанавливают вертикальные стойки, выполненные из такой же профильной трубы. Самая большая из них имеет высоту 0,60 м. Остальные вырезают по степени убывания. Можно ограничиться тремя стойками, расположив их от начала высокого ската.

Участки, которые образуются при этом, усиливают, установив раскосые перемычки. Последние изготовлены из более тонкого профиля. К примеру, для этих целей подойдет труба сечением 20 на 20 мм. В месте схождения поясов стойки не нужны. На одном изделии можно ограничиться семью раскосами.

На 6 м длины навеса используют пять подобных конструкций. Их укладывают с шагом в 1,5 м, соединяя дополнительными перемычками поперечного расположения, выполненными из профиля сечением 20 на 20 мм. Их фиксируют к верхнему поясу, расположим с шагом 0,5 м. Панели поликарбоната крепят непосредственно к этим перемычкам.

Расчет арочной фермы

Изготовление арочных ферм также требует точных расчетов. Это связано с тем, что возложенная на них нагрузка распределится равномерно, только если созданные дугообразные элементы будут иметь идеальную геометрию, то есть правильную форму.

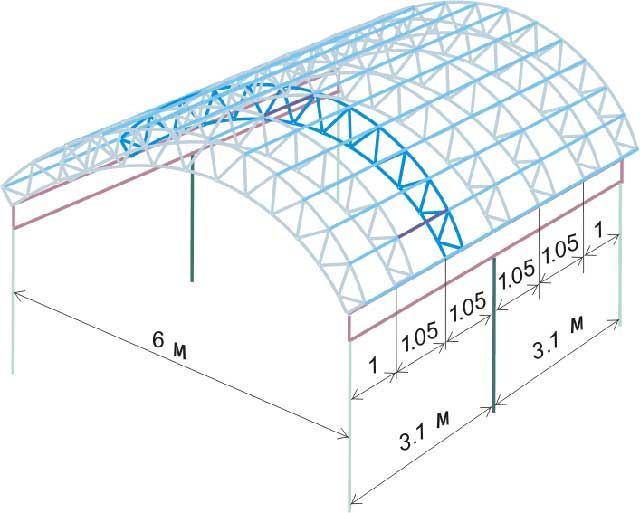

Рассмотрим подробнее, как создать арочный каркас для навеса с пролетом в 6 м (L). Расстояние между арками примем в 1,05 м. При высоте изделия в 1,5 метра архитектурная конструкция будет смотреться эстетично и сможет противостоять высоким нагрузкам.

При расчете длины профиля (mн) в нижнем поясе пользуются следующей формулой длины сектора: π •R•α:180, где значения параметров для данного примера в соответствии с чертежом равны соответственно: R= 410 см, α÷160°.

После подстановки имеем:

3,14•410•160:180 = 758 (см).

Узлы конструкции следует расположить на нижнем поясе на расстоянии 0,55 м (с округлением) друг от друга. Положение крайних рассчитывают индивидуально.

В случаях когда длина пролета меньше 6 м, сваривание сложных металлоконструкций часто заменяют на одинарную либо двойную балку, согнув металлический профиль под заданным радиусом. Хотя при этом необходимости в расчете арочного каркаса нет, однако правильный подбор профилированной трубы по-прежнему остается актуальным. Ведь от ее сечения зависит прочность готовой конструкции.

Как рассчитать длину дуги для навеса под поликарбонат

Длину дуги арки можно определить по формуле Гюйгенса. На дуге отмечают середину, обозначив ее точкой М, которая находится на перпендикуляре СМ, проведенном к хорде АВ, через ее середину С. Затем нужно измерить хорды АВ и АМ.

Длина дуги определяется по формуле Гюйгенса: p = 2l x 1/3 x (2l – L), где l – хорда АМ, L – хорда АВ)

Относительная погрешность формулы равна 0,5%, если дуга АВ содержит 60 град, а при уменьшении угловой меры погрешность значительно падает. Для дуги в 45 град. она составляет всего 0,02%.

https://youtube.com/watch?v=ggcSipleb2o%3F

Сохранить

2021 stylekrov.ru

Различные дополнения

Навес на даче, сделанный своими руками, желательно дополнить водостоком. Это значительно повысит его технические характеристики, защищая крышу от повышенной влажности.

Можно сделать боковые стенки из поликарбоната. Они дополнительно укроют внутреннее пространство от ветра и бокового снегопада.

Если нужно сделать не только практичный, но и красивый навес, его украшают ковкой. Кованые элементы можно использовать в оформлении ферм, и тогда внешний вид навеса приобретёт особую привлекательность. Такие детали покупаются отдельно в строительных магазинах, или создаются самостоятельно, с помощью станка для холодной ковки .

Что в итоге

Односкатный навес из металлопрофиля — это стандартная конструкция, известная своей надежностью и простотой монтажа. Именно такой навес чаще всего выбирают для дач и коттеджей.

Перед строительством навеса нужно рассчитать снеговую и ветровую нагрузку для местности, чтобы определить, какую нагрузку должна выдерживать постройка. По полученным числам обычно подбирают только марку профнастила, поскольку расчет сечения колонн очень сложен для новичков и навесы почти всегда опирают на трубы 80×80 мм или 100×100 мм, которых хватит с запасом.

Сделать отдельностоящий односкатный навес из металлопрофиля своими руками проще, чем любой другой вид укрытия. Это, опять-таки, связано с простой конструкцией и минимальным количеством элементов. Завершить весь монтаж можно за 2–3 дня без учета времени, необходимого для набора бетоном прочности. Просто следуйте инструкции, и совсем скоро у вас на участке будет свой функциональный, долговечный и красивый навес.

Односкатные навесы из профнастила с примыканием к дому самые распространенные. Они надежны и недороги, а еще их очень легко построить — монтаж такой конструкции займет 1–2 дня, и для него не нужно нанимать специалистов. При этом односкатные навесы — это классика, которая хорошо вписывается в любой архитектурный ансамбль, будь то подчеркнуто грубый сруб или дом в современном стиле.

Читайте по теме:

Навес к дому из металлопрофиля

Как сделать односкатный навес из металлопрофиля с примыканием к дому — подробная инструкция с чертежами, схемами и пошаговым руководством по монтажу.

Навес для авто из металлопрофиля

Подробно рассказываем, как построить навес для машины из металлопрофиля и профнастила: от выбора марки и покрытия профнастила до чертежей и поэтапного руководства по монтажу конструкции.

Пластиковый профлист для навесов

Прозрачная крыша у навеса — это стильно и практично. Узнайте, какой вид и производителя пластикового профнастила лучше выбрать, как укладывать профнастил из пластика на кровлю, каковы его характеристики и сколько он стоит.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
