Что такое «американка»

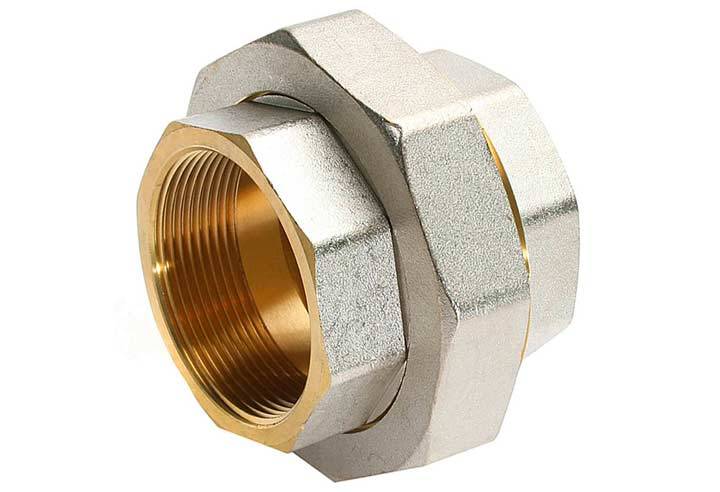

«Американка» состоит из двух штуцеров, гайки и уплотнителя. Для монтажа на концах труб нарезается резьба (если её там нет). Одна часть разъёмного соединения накручивается на одну трубу, другая – на другую. Затем закручивается гайка, которая является общей для двух частей фитинга. При этом она подтягивает обе трубы друг к другу. Соединение получается плотным, герметичным. Исключается перекос.
«Американки» позволяют монтировать трубы разного диаметра, с внешней и внутренней резьбой, а также с вариантом сварочного соединения. Бывают они прямыми, угловыми, крестовыми, заглушками и так далее, но в любом случае для их монтажа понадобится ключ. Саму гайку можно закрутить рожковым ключом. Но штуцеры имеют цилиндрическую форму и часто наружную резьбу. Применить внешний шестигранный ключ не получится.
Разводные, сдавливая, могут деформировать фитинг. Заворачивать пресс-фитинги нужно изнутри. Для этого в них сделаны два наплыва на диаметрально противоположных сторонах. Возможно произвести монтаж с помощью пассатижей, вставленных внутрь, а также других предметов. Но это чревато повреждением технических наплывов.
Существует специальный внутренний ключ для «американок», иногда называемый сантехническим ключом.
Полимерные муфты и переходники
Полипропиленовые трубы все чаще используются при монтаже и замене сантехники в строительстве.
Часто обмен одной системы на другую происходит поэтапно. Это связано с нехваткой времени или финансовых ресурсов для полной замены труб в здании. В связи с этим часто возникает вопрос, как соединить ответвления материальной системы с различными свойствами, например, стальные и полипропиленовые трубы.
Полипропилен, потому что полимер не плачет по стали. Тем не менее, полипропиленовый соединитель, просто ввинченный в стальную трубу, не работает. Попытка сварить эти материалы также ни к чему не приведет.
Но эту проблему можно решить с помощью адаптера американского типа.
Этот адаптер представляет собой сложный соединитель, разработанный специально для соединения труб из различных материалов. Одна сторона этого разъемного разъема представляет собой стальной резьбовой разъем, а другая — полипропилен.
При сборке соединения накидная гайка привинчивается к фитингу и герметизирует внутреннее уплотнение, в результате чего соединение уплотняется.
При установке УЗИ на металлическую трубу вам понадобится специальный инструмент в виде внутреннего гаечного ключа.
Неважно, какой тип резьбы обрезается на трубе. Под любой тип вы можете подобрать свой американец. Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями. Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями
Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями.
При разборке канализационной системы для более комфортной работы специалисты используют различные фитинги и рукава, которые обеспечивают разборное соединение труб. Один из способов подключения с использованием сопоставления — «американский». Фактически сама конструкция, состоящая из двух резьбовых концевых выключателей, накидной гайки и резиновой прокладки, также получила аналогичное название. Это съемная санитарная конструкция, предназначенная для соединения двух трубок разных диаметров или частей разных элементов, ограничивающих движение. Возможно повторное использование накидной гайки с последующей заменой уплотнения, обычно состоящего из паронита. В то же время качество комбинации будет высоким, и утечки не будет.
Одна сторона крепко прикреплена болтами или приварена к одному концу трубы (если это железо или медь), припаяна в случае пропиленовых конструкций, а другая сторона представляет собой складное соединение «Sgon».
Герметичность между концевыми выключателями достигается за счет конических поверхностей краев деталей и резиновой прокладки, что, в свою очередь, сводит к минимуму риск утечки. Американцы с плоской прокладкой, которая является основой для герметизации, чаще всего используются при комбинировании полипропиленовых изделий.
Американский разъемный разъем
Другие американские преимущества включают в себя:
- компактность;
- эстетики; удобство использования конструкции в недоступном месте и демонтаж стыков без необходимости их вращения В этой ситуации достаточно только одной гайки для соединения трубы и соединителя, тогда как сама труба остается неподвижной;
- скорость при сборке и разборке.
Что такое американка

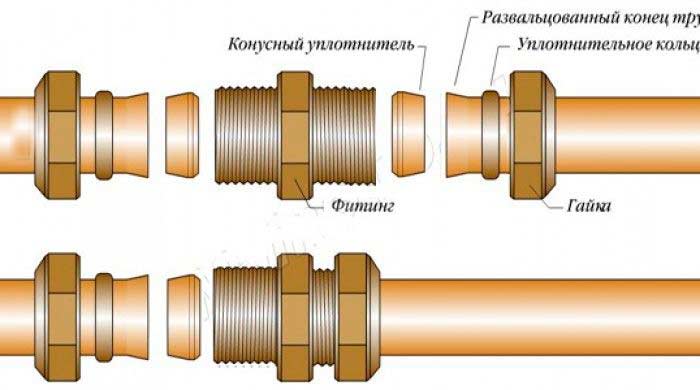

Соединительная деталь в таком исполнении состоит из трех частей:
- резьбовые фитинги – крепятся на одну часть водопровода в месте разъема;
- ответный патрубок с буртиком – устанавливается на второй конец;
- гайка накидная – устанавливается на фитинг с буртиком перед его установкой на место расположения.
Далее, при заворачиванием гайки давлением на буртик производится подтягивание фитингов один к одному и сжатие этих двух деталей. Для обеспечения герметичности стыковки с помощью муфты применяются прокладки. А при коническом стыке и она не обязательна.
При необходимости демонтажа участка состыкованного посредством американки, достаточно отвернуть гайку, при этом сопрягаемые элементы трубопровода остаются неподвижными.
Виды стыковочных узлов. Количество конструктивных решений монтажа соответствует количеству разновидностей погонажных изделий.
Происхождение названия фитинга
Этимологию названия проследить сложно. Скорее всего, это своеобразная дань всему, что пришло в наш обиход из-за океана. Подобно тому, как соревнование по подтягиванию на выносливость, обшивку дома деревянной доской и многое другое кличут американкой.
Известно, что разработан и запатентован тип соединения седло-шар был для нужд криогенных трубопроводов в США и получил распространение во всем мире благодаря своей простоте и функциональности.
За океаном подобного названия за разъемом не закреплено. В предприимчивой среде наших сантехников и газовщиков, зачастую, разборные соединения всех видов объединяются этим словом. Не избежали этой участи и полипропиленовые прототипы.
Конусный стык постепенно претерпевал изменения. Обустройство технологической бороздки на скосе штуцера и различное сечение уплотнительных колец позволили снизить требования к подгонке стыкуемых деталей. Детально это можно рассмотреть на фото.
Американка… в России она иностранка
В биографии этого экзотического элемента сантехнического ширпотреба нет начала, так же как у колеса, но можно предположить, что к его названию приложили руку практичные американцы. Фактически американка представляет собой муфту с накидной гайкой. И муфта чуть-чуть не такая, а с упорным буртиком, и гайка с ответной частью под этот буртик и вообще там почти все то же, но не так, а вот результат просто замечательный — можно соединить два любых отрезка водовода, а при этом вращать только одну гайку. Демонтаж конкретного соединения можно делать любое число раз без разборки всех остальных узлов, а это значит, что время выполнения работ, их стоимость и ремонтопригодность — все на высшем уровне. Здесь приведен только самый общий конструктивный вариант американки. Классическое ее определение содержит несколько более обширное толкование — быстроразъемная резьбовая гайка, которая содержит два резьбовых фитинга, прокладку и накидную гайку.
Конструкция этого соединения, в зависимости от места применения, может быть прямой или угловой, а резьбовые стыки плоские (цилиндрические) и конусные. Для плоских стыков применяют уплотнительные прокладки полиуретановые, резиновые или паронитовые. Конусное соединение особенно хорошо с точки зрения герметичности, поскольку не требует прокладок и более устойчиво к перепадам температур и отклонениям осей соединяемых участков.
Подключение американки к магистрали не представляет никаких трудностей. Допустим, что предстоит соединить магистраль из стальных труб.
Порядок работ следующий:
- сначала подготавливаем концы труб — нарезаем на обоих концах резьбу не менее 7 витков;
- подбираем соединение, у которого оба фитинга имеют внутреннюю резьбу;
- фитинг с наружной резьбой накручиваем на резьбу одной трубы, а перед этим подматываем на резьбу уплотнитель — лен, пакля, энергофлекс;
- на фитинг с буртиком одеваем накидную гайку, и накручиваем его на другую трубу с подмотанным уплотнителем;
- последний шаг — подсоединить накидную гайку к резьбе ответного фитинга.
Все. Соединение собрано. Если сравнить с приведенным выше примером муфтового соединения, то можно заметить существенное отличие — весь монтаж американки заключался в закручивании деталей гаечным ключом, и не более. Вся остальная магистраль при этом оставалась неподвижной.
Таблица размеров
Что такое опрессовка системы отопления
Виды резьбовых соединений и из чего изготавливают соединение американка
Резьба на американке бывает конической или цилиндрической. Еще может быть различие в видах штуцерных соединений. Поверхность штуцера может быть конической или плоской.
Преимущества конического уплотнения:
- Уплотнение получится долговечным и надежным, если пользоваться принципом метал на метал без каких-либо дополнительных материалов;
- Однородный по химическому и физическому составу материал является стойким к температурным перепадам и влиянию химических веществ;
- может применяться при небольших отклонениях соединяемых труб по оси не более пяти градусов, не теряя герметичность.
Чтобы достигались эти преимущества нужна точность в изготовлении соединительных деталей. В ситуации плоского уплотнения этим можно немного пренебречь. Здесь пользуются плоской тефлоновой прокладкой-кольцом. Гайка американка может быть использована не один раз, достаточным будет только замена старой прокладки, что может помочь уберечься от покупки новой сантехники.
Для изготовления соединений могут использоваться нержавеющая сталь, латунь, хром, никель, чугун, сочетание металлов. Использование этих материалов может быть отдельно и в сплаве. Наиболее прочной будет конструкция, выполненная с элементами из нержавеющей стали. Однако, специалисты отдают предпочтения хромированным деталям, так как американка из этого материала характеризуется высоким уровнем качества и пластичности. К тому же армированная конструкция не нуждается в использовании прокладки.
Металл и полипропилен в конструкции обеспечат высокую герметичность.
Соединение американка может быть изготовлено с использованием разнообразных марок нержавеющей стали. В основном это такие марки, как AISI304, AISI316, AISI321.
Наружное покрытие американки никелевое гальваническое, что защищает ее от коррозийных образований и способствует повышению сопротивляемости механического износа. Это покрытие еще и декоративная отделка.
Муфта американка
Муфта является разновидностью фитингов, применяется при соединениях двух труб или при для перехода трубы с одним диаметром на трубу с другим.
Муфта американка это такая же муфта, с одной стороны крепко прикрученная или приваренная, а с другой представляет собой разборное соединение американки.
Кран американка
В настоящий момент наиболее удачливый и распространенный элемент запорной арматуры это шаровой кран. Есть большое разнообразие видов шарового крана, например, декоративные, специальные, имеющий внутреннюю и наружнюю резьбу только с одной стороны, шаровой кран американка и т. п.
Вообще, кран американка позволяет решить одну важную проблему при монтаже сантехники, является заменой стандартному сантехническому сгону, который состоит из таких элементов, как длинная резьба, муфта, контргайка, отвесная резьба. Он помогает упростить задачу и несколькими оборотами гаечного ключа стянуть сам кран и его американку.
Также кран американка используется для монтажа отопительных радиаторов. Батарея, присоединенная с двух сторон краном американкой, становится легко съемной. Плюсом еще здесь является то, что подача воды может быть отрегулирована руками, и как следствие температура отопительного радиатора при эксплуатации.
Если сравнивать с кранами из пластика, кран американка способен выдерживать более высокую рабочую температуру, но они не рассчитаны на экстремальную температуру.
Американка угловая является просто необходимым элементом, что бы не пришлось нагораживать множество соединений.
Как и любой шаровой кран, кран американка различается по типу ручки:
- тип Бабочки;
- тип Рычага .
Бабочка ставится, как правило, на краны с маленьким сечением, т. к. такие краны требуют небольшого усилия при повороте. А ручка-рычаг используется для кранов, имеющих большое сечение, где требуется приложить больше усилий для поворота.
При любых сантехнических работах важнейшим показателем выступает надежное соединение. Очень важным является обеспечение водоснабжения герметичностью. Для этого применяют различные гайки, фитинги, прокладки и т. д. Однако по статистике средство, создающее наиболее качественную и эффективную герметичность соединения, это сантехника американка.https://www.youtube.com/embed/P8fTP4oXzkE
Конусные или плоские?
Конусные «американки», дополненные резиновым уплотнителем, обеспечивают герметичность за счет внутреннего давления, накидную гайку в данном случае можно затягивать даже вручную. Что касается плоских вариантов уплотнения, то здесь потребуется обеспечить необходимую величину контактного давления.
Обязательную герметичность соединению может обеспечить как конусная «американка», так и плоская. При этом плоские позволяют с легкостью менять прокладки, которые не являются дефицитом. А для конусных нужны специальные прокладки, отличающиеся нестандартным размером. В свою очередь конусные без прокладок не стоит выбирать, так как для создания герметичности соединения надо очень сильно затягивать гайку, что является неприемлемым, если трубы, например, пластиковые.
Для чего нужна американка в сантехнике
Этот вид монтажа позволяет без вращения трубы расстыковывать магистраль. Пример соединения Американка — настенное вентильное крепление. Закрепление вентиля происходит большой накидной гайкой, находящейся над штуцером и прокладкой. Осевые прижимы собирают стыки, вращаются при этом только гайки. Остальное все не движется.
Американка является разъемным соединением с использованием накидной гайки. Как пример, стыковка трубы и муфты вращением гайки, а детали остаются неподвижными. Также для этого соединения может быть применен сгон, но это будет создавать большую длину и уплотнение по резьбе, поэтому разъемным это соединение не назовешь.
В американке, т. е. разъемном соединении с использованием накидной гайки, герметичность будет создавать шайбообразная прокладка. В простейшем соединении американки должен быть использован хороший торец, лучшим решением будет использовать детали комплектации. Затягивание накидной гайки на торец трубы не даст герметичного соединения.
Американка является неким жаргонным названием, которое условно объединяет большой ряд соединений, характерный признак которых — накидная гайка.
Соединение американка
К заключению всего выше сказанного, можно сделать вывод, что соединение американка представлена быстро разборным резьбовым соединением с плоской или конусной прокладкой, может использоваться много раз. Таким соединением легко и быстро монтируются крупные детали в труднодоступных местах. При ремонтных работах или при обслуживании есть возможность быстрой разборки и сборки соединений, не пользуясь специальным инструментом и без смены уплотнителя.
Разъемным соединением американка с накидной гайкой пользуются для соединений двух участков трубы небольшого диаметра . Это малогабаритное соединение служит для выполнения сборных и разборных работ по ремонту или замене, без какого-либо вращения труб. При этом разъемным соединением должна быть обеспечена прямолинейность и соосность соединенных труб. Составлена тремя основными деталями — двумя штуцерами, разделяемыми прокладкой и накидной шестигранной гайкой.
Могут быть несколько вариантов по присоединению соединения американка к трубам:
Резьбовым соединением с резьбой внутри;
- Резьбовым соединением с резьбой снаружи;
- Приварным соединением с накидной гайкой.
Или возможно эти способы сочетать. Например, когда одна сторона с одним видом штуцера, а другая с другим.
Фактически американка это муфта с накидной гайкой. Соединение может быть прямое и угловое.
Монтаж трубопроводов
Установка американок на трубопроводы осуществляется разводными, рожковыми и универсальными ключами, что исключает деформирование накидной гайки приложением слишком сильного усилия. Процесс монтажа прост.
При отсутствии на трубе резьбы её нарезают с использованием плашки (создают семь витков)— без этого действия невозможно резьбовое соединение труб. Затем установка производится поэтапно:
- С краёв нарезанной плашкой резьбы снимают фаску (трубы из полипропилена калибруют).
- Края труб тщательно очищают посредством спирта, удаляют влагу, песчинки и жировые пятна.
- Фитинг разделяют, а затем производят фиксацию на обоих патрубках (при помощи резьбы или пайки). Штуцер затягивают, контролируя расположение патрубков (они должны быть в одной плоскости). Для определения положения трубы используют нивелир. При несовпадении осей резьбу ослабляют и корректируют положение патрубков.
- Проверяют герметичность, наполняя трубопровод при максимально допустимом значении давления. Убеждаются в отсутствии протечек, затягивают накидную гайку (некоторые сантехники используют при этом ФУМ-ленту, лён или паклю, пропитанные пастой-герметиком).
Рекомендуем ознакомиться: Как выбрать и правильно использовать клей для полипропилена?
Диаметр трубы для водопровода и иных сетей подбирают исходя из сведений, имеющихся в проекте. Разводку труб внутри помещения производят в соответствии с планом.
Устройство
Американка бывает плоская, в этом случае герметичность соединения достигается прокладкой. Она дешева и наиболее компактна.
При эксплуатации может потребоваться подтяжка гайки и замена отработанной прокладки. По этим соображениям, соединения с прокладкой лучше не делать скрытыми.
Другой вариант – конусная американка.
Здесь прокладка не требуется, так как отполированные части фитингов, сделанные как конус, при закручивании гайки плотно прижимаются друг к другу.
Отклонение по оси монтируемых труб не должно превышать 5 градусов. Их следует внимательно проверять на скрытые дефекты, так как обычно они используются в наиболее важных соединениях.
Совет специалиста: для ответственных соединений, работающих в условиях перепада температур: водонагреватели, полотенцесушители, используйте конусную американку, она дороже, но надежнее.
Для соединения труб нужно просто завернуть накидную гайку. Быстрый и удобный монтаж с помощью американки потеснил традиционные муфты и сгоны.
С помощью американок решается переход на трубу другого диаметра или из другого материала. С американкой можно создать угловое соединение.
Удобство соединения типа американка привело к тому, что некоторые производители сантехнического оборудования используют его в качестве монтажного элемента в конструкции фирменных кранов, приборов учета, фильтров и т.п.
Американка выпускается из следующих материалов:
- чугунная черновая;
- чугунная оцинкованная;
- стальная, обычно используется нержавеющая сталь;
- латунная никелированная, хромированная или без покрытия;
- металлопластиковая.
Последний вариант представляет из себя комбинацию из полипропилена с нержавейкой, его часто используют при монтаже пластиковых стояков.
В зависимости от резьбы, наружной или внутренней, выделяет три типа американок:
- муфта-резьба;
- муфта-муфта;
- резьба-резьба.
Существуют также варианты без резьбы, для соединения под сварку.
Выбор подходящей детали позволяет обойтись одним соединительным узлом без дополнительных элементов при монтаже.
Разъемное соединение типа американка выпускается под все ходовые размеры труб.
На практике чаще всего приходится иметь дело с размерами 1/2 дюйма и 3/4 дюйма.
Как и где ставить
Где и как фитинги с американкой устанавливаются? Ставят их чаще всего в местах, где необходимо соединить два элемента трубопровода, или к трубам подключить какое-то устройство. Если надо соединить две трубы, используют обычную американку — прямую или угловую. В этом случае процесс установки такой:
- Одну муфту накручиваем на один конец трубы.
- На другую муфту надеваем гайку, вставляем уплотнительное кольцо (если есть). Устанавливаем ее на второй участок трубопровода.
- Подводим соединяемые участки трубопровода друг к другу, соединяем при помощи накидной гайки.
Вот и все. Особенность в том, что оси труб должны совпадать. Максимально допустимое отклонение — 5°. Но лучше, если оно меньше. В других случаях, на этом участке будет слишком большое напряжение. Рано или поздно, тут появится течь.
Один из популярных вариантов — шаровый кран с американкой. В частности, применяется при подключении радиаторов отопления
Если поставить надо одно из устройств снабженных американкой (кран, термостат и т.д.), действия еще проще. Муфту с подходящей резьбой накручивают на трубу, накидную гайку на входной/выходной патрубок устройства. Вот и все. Но требования по соосности трубы и устройства не ниже. Очень желательно, чтобы центры трубы и того же радиатора были на одной прямой.
Какие существуют виды фитингов
Сборка трубопроводов водоснабжения, отопления и подачи газа предполагает наличие множества отводов, разветвлений и промежуточных устройств. При этом, необходимо предусмотреть варианты подключения для полотенцесушителя, унитазного бачка, радиаторов и множества других приборов.Разъемное соединение труб должно быть герметичным, прочным и долговечным.
Особое внимание уделяется эстетической стороне вопроса. Для достижения этих целей используются различные виды американок

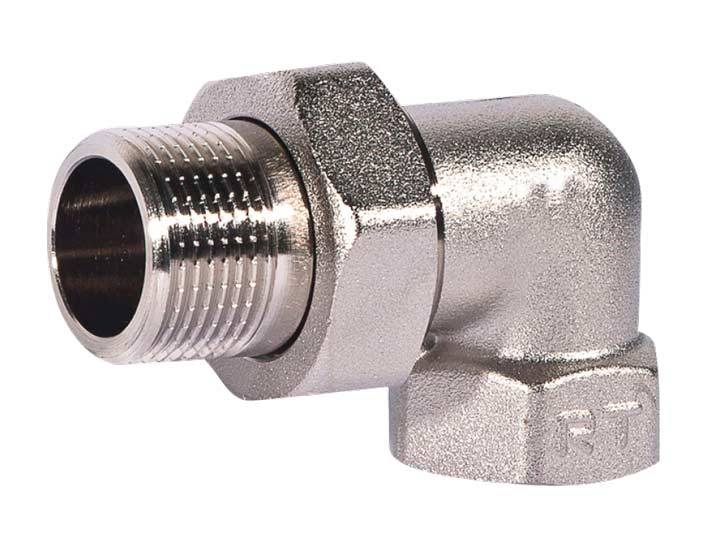

Угловое соединение
Применяется на стыках участков трубопровода под определенным углом. Если раньше в систему вваривались переходники, то сейчас эта необходимость отпала. Угловые американки имеют различные диаметры и степень изгиба. В продаже имеются изделия, изогнутые под углом 45º, 60º, 90º и 135º.
Главным достоинством таких фитингов является то, что переход одного направления в другое осуществляется плавно. Соединение с накидной гайкой обеспечивает плотность прилегания стыков, оптимальное давление на резиновые прокладки. В любой момент имеется возможность снять фитинг для ревизии или прочистки магистрали.
Муфта
Муфта комбинированная разъемная применяется для соединения прямолинейных участков магистрали. Американская дюймовая резьба позволяет проводить стыковку труб из ПВХ, цветного и черного металла.
Несмотря на простое с виду устройство, эти фитинги способны обеспечивать герметичность стыков на протяжении всего периода эксплуатации системы. Несомненным плюсом применения муфты является возможность ее раскручивания и удаления. Изделие многоразовое, может использоваться многократно без потери качественных характеристик.
Краны
Шаровые краны стали успешной и достойной заменой сгонам, которые применялись раньше повсеместно. Установка крана американка, что дает? Возникает это вопрос по причине дороговизны этого изделия в сравнении со стандартными сгонами. Корпус из нержавеющей стали и латунных вставок представляет собой прочный, устойчивый к коррозии и надежный узел. Отсутствие резиновых и силиконовых прокладок исключает истирание и преждевременный выход фитингов из строя.Устанавливаются шаровые краны под раковинами, сливными бачками, водонагревателями, на входе магистрали в квартиру, перед радиаторами отопления.
Другие виды американки
При проведении ремонта трубопроводов могут понадобиться съемные тройники, крестовины и заглушки. Выполнить задачи по их установке без использования сварки, пайки и инструментов для нарезания резьбы, можно с помощью арматуры американка. Соединители имеют различную конфигурацию, размеры и материал изготовления. Для стыковки применяются фитинги с тем или иным вариантом соединения.
