Виды анкеров: Оборудование для анкеровки – Что может вызвать крепёжное разрушение

Как избежать разрушения крепежа?

Отдельного интереса достоин вариант анкеровки, где используется сварка

В данном варианте стоит уделить внимание качеству сварки: сварной шов не должен разрушаться под воздействием каких-либо нагрузок при эксплуатации здания

Изготовление анкерных связей с помощью сварки прутков требует придерживаться следующих правил:

  • Чтобы получить качественное соединение, необходимо использовать электроды типа Э46 (таких как АНО-4, АНО-21, ОЗС-6), площадь сечения которых 3-4 мм.
  • Длина сварного соединения должна быть в пределах 80-100 мм.

Использование анкеровки одним из вышеперечисленных способов не оставляет задачу хорошо спрятать арматуру в глубине раствора, как правило, сверху плит перекрытия наносится стяжка, она необходима для сохранности арматуры от внешних повреждений, которые могут привести к коррозии анкерных связей.

Для того, чтобы в щели монтажных петель и просветы между плитами не попадала влага и сор, необходимо своевременно сделать заделку цементно-песчаным раствором или бетоном.

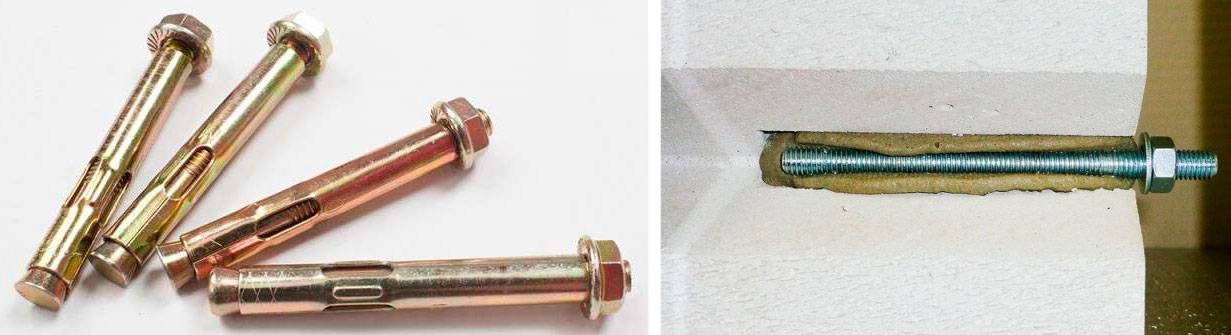

Анкер-крюк

Разжимной анкер-крюк — гильза с шайбой, дополнительно оборудованная крюком и гайкой. Все сегменты данного устройства независимы. Они крепятся на специальное кольцо, находящееся вверху, а внизу их сдерживает пружина. Резьбовое кольцо, находящееся на крюке, оборудовано распорным элементом, состоящим из четырех граней. Данный анкер официальные производители изготавливают из оцинкованной стали.

Разжимной анкер-крюк используется, когда необходима установка кабельных трасс, постройка различных ограждений и ворот, временном монтаже конструкций, которые подлежат периодическому съему. Если требуется крепление тяжеловесных элементов, необходимо использовать полнотелый материал для основания. Когда его твердость недостаточна, монтаж нужно проводить к другому типу основания. Легкие предметы можно крепить к любым основаниям, не опасаясь за прочность, так как анкер-крюк надежно фиксирует предметы в местах крепежа, не позволяя им смещаться.

Во время монтажа крюк проворачивается, распорный элемент меняет положение, поднимаясь снизу вверх, анкер расклинивается на четыре части.

Распор происходит по всей длине анкера, так как подвижные сегменты независимы. Довольно широкое расклинение помогает обеспечить более надежное крепление.

Про крепление анкерными болтами читайте в следующей нашей статье. А в этой статье говорится про клиновые анкеры.

Виды и маркировка

Все плиты перекрытия по способу и месту изготовления можно разделить на два типа:

  • монолитные;
  • сборные железобетонные.

Монолитные

Изготавливаются непосредственно на строительной площадке по технологии монолитных работ:

  • устройство опалубки;
  • монтаж армирующего каркаса;
  • заливка бетона.

Чаще всего монолитные плиты перекрытий используются в тех случаях, когда проектом предусмотрен каркас здания, возводимый из монолитного бетона. Но и в случае сборного варианта каркаса практически в каждом проекте содержаться участки с монолитными плитами перекрытий.

Достоинства монолитного варианта:

  • экономия в расходе материалов;
  • отсутствие швов между плитами и, как следствие, более надежная и герметичная конструкции перекрытия;
  • возможность при правильном выполнении работ получить конструкцию с большим сроком службы.

Недостатки монолитных плит перекрытия:

  • невозможность выполнять работы в холодное время года или значительное удорожание их стоимости;
  • большая трудоемкость работ и необходимость набора конструкцией прочности, что ведет к значительному увеличению сроков строительства;
  • серьезные требования к качеству работы и материалов, которые сложнее выполнить в условиях строительной площадки.

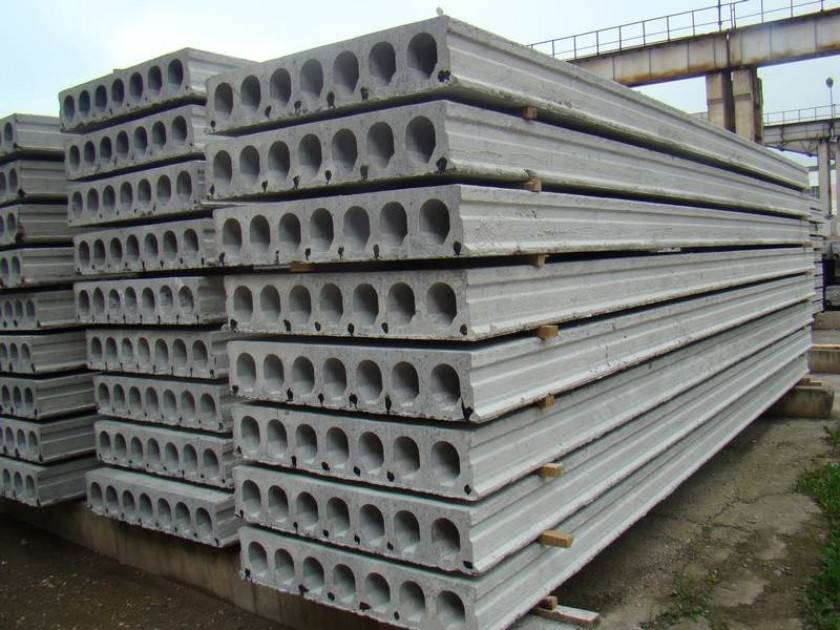

Сборные железобетонные плиты

Чаще всего под плитами перекрытия понимают именно сборные железобетонные конструкции, которые изготавливаются на заводах ЖБИ и ЖБК, затем доставляются на объект и монтируются.

По сути, единственным недостатком данной конструкции является незначительный перерасход материалов и несколько менее жесткая, по сравнению с монолитом, конструкция перекрытия. Но даже этот минус можно в значительной степени нивелировать, используя наиболее подходящий тип сборных ж/б плит, которых выпускается значительное количество. А плюсы от использования рассматриваемого варианта очевидны:

  • гарантированное качество изделий, которое гораздо легче обеспечить в заводских условиях;
  • скорость и простота монтажа;
  • возможность выполнения работ в течение всего года.

Существует большое количество разнообразных сборных ж/б плит перекрытия. Их можно условно разделить на две большие группы:

пустотные . Самые обычные и наиболее часто применяемые конструкции. Могут использоваться практически везде, наиболее часто – в междуэтажных перекрытиях. Наличие пустот внутри плит позволяет обеспечить лучшую тепло- и звукоизоляцию. В свою очередь делятся на несколько подгрупп, подробнее о которых – в разделе маркировка;

ребристые . Чаще всего применяются для сооружения кровли в промышленных зданиях (склады, ангары, гаражи, цеха), в том числе неотапливаемых. Обладают повышенной несущей способностью и прочностью.

Как уже было отмечено, наиболее часто встречается обыкновенная пустотная плита перекрытия. Их выпускается множество видов. Для того чтобы понять, какая именно нужна, разработана специальная маркировка.

Маркировка

ГОСТ 9561-91 четко описывает требования, предъявляемые к производству пустотных плит перекрытия, а также существующие их виды. Раздел 1.2.1. перечисляет их все.

Тип плитыОписание
1ПКтолщиной 220мм с круглыми пустотами, диаметром 159мм, предназначенные для опирания по двум сторонам
1ПКТ
1ПКК
2ПКтолщиной 220мм с круглыми пустотами, диаметром 140мм, предназначенные для опирания по двум сторонам
2ПКТто же, для опирания по трем сторонам
2ПККто же, для опирания по четырем сторонам
3ПКтолщиной 220мм с круглыми пустотами, диаметром 127мм, предназначенные для опирания по двум сторонам
3ПКТто же, для опирания по трем сторонам
3ПККто же, для опирания по четырем сторонам
4ПКтолщиной 260мм, с круглыми пустотами, диаметром 159мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам
5ПКтолщиной 260мм, с круглыми пустотами, диаметром 180мм, предназначенные для опирания по двум сторонам
6ПКтолщиной 300мм, с круглыми пустотами, диаметром 203мм, предназначенные для опирания по двум сторонам
7ПКтолщиной 160мм, с круглыми пустотами, диаметром 114мм, предназначенные для опирания по двум сторонам
ПГтолщиной 260мм с грушевидными пустотами, предназначенные для опирания по двум сторонам
ПБтолщиной 220мм, изготовляемые методом непрерывного формирования на длинных стендах и предназначенные для опирания по двум сторонам

На основании приведенной классификации можно понять, что означает каждая буква и цифра в наименовании изделия. Для этого достаточно рассмотреть следующий пример.

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Мнение эксперта
Торсунов Павел Максимович

Универсальность и надежность анкерного соединения позволяет использовать их и при работе с другими материалами. Например, существуют анкеры для крепления в пористых и облегченных материалах, для соединения мебельных элементов. Подобный тип крепежного соединения нашел свое применение даже в стоматологии — анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

Виды анкеров: Оборудование для анкеровки- Что может вызвать крепёжное разрушение +Фото и Видео

Что такое анкер или анкеровка плит перекрытия. Анкер – специальный крепёж, сделанный из латуни, стали или из другого металла, необходимый для фиксации строительных элементов и плит перекрытия. Применяются для стройки как больших, так и маленьких строений.

Анкеровка — крепление плит перекрытия с наружными стенами и друг с другом. Анкеровка плит перекрытия предназначена увеличить период эксплуатации, укреплению прочности и устойчивости здания.

Разновидности анкеров

  • Анкер -клин — это болты с конусной шляпкой и втулкой клиновидного распора, применяется для бетона и кирпича. Анкеровка совершается за счёт трения втулки об зазоры в стенах. Недостаток –одноразовое использование.
  • Втулочные – применяют так же как клиновые, и для скрепления полнотелых элементов между собой. Плюсы – легкий монтаж. Минусы — соединительные отверстия большого диаметра.
  • Забивные – эти втулки имеют надрезы с одного конца. Во время сильного удара происходит распирание клином. Анкер предназначен для строповки деталей, не имеющих эластичности, например, камень и бетон. Отлично использовать такой анкер с материалами большой прочности. Плюсы – большая надёжность и простота установки. Минусы – завышенные запросы по точности размеров зазоров.
  • Химические – детали крепятся посредством склеивания. Плюсы — простота использования. Минусы – очень дорогостоящие.

Анкеры специального применения:

  • рамные (для деталей окон и дверей) потолочные,
  • фундаментные и
  • Молли – для пустотных и слабых основ.

Оборудование для анкеровки плит

  1. анкера нужного вида и размера
  2. оборудование для сверления (перфоратор)
  3. приспособление для сгибания элементов из стали
  4. раствор из цемента.

Вариантов крепления много, всё зависит от используемого материала. Анкеровка плит к стенам дома из кирпича осуществляется стальными элементами в форме Г отступив друг от друга 3 метра. Обязательно по окончанию крепёжных работ забетонировать металл. Это убережёт от коррозии.

В случае необходимости оставить канал под проводку, разрешается опирании плит на смежные панели. Тут нужны изогнутые стержни класса А-П от 12 мм. Составные анкеры обязательно скрепить сваркой. При крепёжных работах пустотных плит к блочным кирпичам из силиката или же из пенопласта необходим, стальной анкер МКТ с внутренней резьбой.

Полезные советы

В процессе работ по связыванию плит необходимо учитывать рекомендации, описанные ниже.

Плиты укладываются в одной плоскости. При укладке блоков оставлять место до внешнего края под обязательное утепление. Переходить к анкеровке по завершению укладки вех плит. Соединять панели следует методом сварки или связки торчащей из них арматуры, а также при помощи армопояса. (вариант для плит без проушин).

Избегать повреждения арматуры в момент сверления отверстий в плитах. Не использовать бракованные материалы. Приостанавливать работы во время атмосферных осадков.

К анкеровке можно приступать сразу после монтажа всех деталей. Желательно перед началом работ подготовить план – схему. Анкер надо загнутьв петлю и зацепить петлю плиты. После максимальной натяжки анкера можно приваривать к петлям плиты. Далее все швы между плитами сразуследует заложит цементным раствором, чтобы избежать попадания мусора, воды и снега. Если вода всё-таки попала, придётся снизу плитпросверливать дыры и таким образом дать воде стечь.

Что может вызвать крепёжное разрушение:

  1. Вырывание болта — из прикреплённого материала.
  2. Срез болта—при увеличении разрешённой нагрузки.
  3. Полное разрушение изделия – в момент излома болта.
  4. Отрыв основания крепежа – полная непригодность анкера.
  5. Коррозия.

Требования СНиП (Строительные Нормы и Правила)

Согласно СНиП II-22-81 анкеровка плит к разным конструкциям элементам зданий должна производится в определённом порядке: Каменные стены строения и опоры монтируются с анкерами перекрытий, с площадью сечения более 0,5 см2 .Предельно разрешённый промежуток между анкерами из плит, со стеновой опорой допустимо не более 6 м.

Что это такое и зачем нужны?

Анкером называют крепежный элемент, вбиваемый, вворачиваемый либо вводимый в основание. Он может не только закрепиться в базе, но и удержать дополнительную конструкцию. Это слово имеет немецкие корни и обозначает якорь, что довольно точно отражает принцип действия крепежа. И он впрямь похож на якорь: рабочая зона болта при фиксации оказывается расширенной и прочно обеспечивает соединение.

С какой целью в ремонте и строительстве берутся анкеры: они работают с твердыми (разной степени твердости) структурами оснований. А это кирпич, бетон и натуральный камень. Анкер способен удержать массивные конструкции либо изделия, подверженные динамической нагрузке. Это сантехнические объекты или телевизоры на стену, подвесные потолочные конструкции, спортинвентарь на листовую конструкцию.

Но анкер спокойно считается универсальным и убедительным креплением. Поэтому анкеры выпускаются для взаимодействия с пористыми и облегченными структурами оснований, для сочленения деталей мебели, пустотелых плит перекрытия, дерева и для двери. Интересно, что анкерная фиксация сегодня используется даже в стоматологии: анкерный штифт устанавливается в зубном корневом канале, при этом принцип его действия схож со строительным.

Особенности анкеровки


Анкеровка существенно повышает безопасность перекрытий в условиях возможных подземных толчков О целесообразности анкеровки говорить не будем – уже все сказано и не только в этой статье. Просто рассмотрим некоторые особенности этого этапа монтажных работ по возведению зданий и сооружений. Также нас интересуют материалы и способы, которыми производится этот крепеж.

Важно! В строительстве также существует такое понятие, как «анкеровка несущих стен», которая в обязательном порядке применяется в, как в малоэтажном, так и в многоэтажном строительстве. Но в этой статье мы не станем поднимать эту тему, так как она довольно объемная и требует отдельных пояснений

Крепление и анкеровка плит перекрытия в кирпичных зданиях

Как правильно связать плиты перекрытия между собой при помощи анкеровки в кирпичном здании. Крепить плиты перекрытия нужно между собой и закладными деталями.

Крепление и анкеровка плит перекрытия

Перекрытие — горизонтальный конструктивный элемент, разделяющий здание на этажи и передающий нагрузку от собственного веса, людей и оборудования на стены, ригели и колонны.

По местоположению в здании:

  1. междуэтажные;
  2. надподвальные;
  3. чердачные.
  1. балочные;
  2. безбалочные.
  1. сборные железобетонные;
  2. монолитные железобетонные;
  3. уложенные по стальным или деревянным балкам.
  1. прочность;
  2. жесткость;
  3. звуконепроницаемость;
  4. индустриальность;
  5. экономичность.

Специальные требования к перекрытиям

  1. водонепроницаемость;
  2. несгораемость.

Конструкция перекрытия состоит из плит перекрытия и уложенного на них пола. Многопустотные железобетонные плиты изготавливают на заводе длиной 2,4-7,2 м, шириной 1-1,8 м, толщиной 220 мм. Плиты бывают с круглыми, овальными и многоугольными пустотами, чаще используют с круглыми. Эти плиты опираются на две стороны. Их укладывают на несущие стены по слою раствора.

Глубина опирания плит перекрытия

  1. на кирпичные стены 90-120 мм; на наружные стены допускается опирание до 250 мм;
  2. на панельные стены 50-90 мм.

Плиты пролетом 9-12 м, толщиной 300 мм используются в перекрытиях общественных зданий (редко).

Анкеровка — крепление плит перекрытия между собой и с наружными стенами.

Анкеровка и заделка стыков между плитами цементно-песчаным раствором М100 создают жесткий диск, которые превращают здание в пространственно неизменяемую систему. Анкеры располагают через плиту, но не более 3 метров друг от друга.

Маркировка (длина 6000 мм, ширина 1200 мм, многопустотная).

Многопустотные плиты применяют в зданиях либо с продольными либо с поперечными несущими стенами, т.к. плиты опираются на две стороны.

Сплошные, плоские однослойные железобетонные плиты — плиты постоянного сечения с нижней поверхностью готовой под отделку, а верхней под устройство пола. Их применяют в панельных зданиях с перекрестным расположением несущих стен. Длина 3,6-6,3 метра, ширина 2,4-7,2 метра, толщина 100 мм (под многослойный пол), 160 мм. Плоские плиты опирают по контуру (на 3-4 стороны), глубина опирания 50-90 мм, т.е. на 10 мм плита не доходит до оси стены.

Анкеровка — крепление плит между собой и наружными стенами анкерами в виде стержней, скоб (диаметром 6-12 мм) или металлическими пластинами.

Маркировка (длина 3600 мм, ширина 2400 мм). Буквенное обозначение П — сплошная плита, ПК — многопустотная.

Они отделяют отапливаемые помещения от подвалов и технического подполья. Несущей частью является многопустотная или сплошная плита перекрытия, по верху которой укладывают теплоизоляцию из сыпучих, плитных или монолитных утеплителей. Сверху устраивают цементно-песчаную стяжку — подготовка под пол.

Они отделяют помещения верхних этажей здания от неотапливаемых (холодных) чердаков.

По верху перекрытия устраивают пароизоляцию (рулонные материалы или битумная мастика), которые защищают вышележащий утеплитель от влаги из теплого помещения. Утеплитель из любых материалов (сыпучих, плитных, монолитных) сверху закрывают защитной стяжкой.

Защитная стяжка предохраняет утеплитель от атмосферной влаги.

Перекрытия в санитарных узлах и мокрых помещениях имеют гидроизоляцию — 2-3 слоя рулонных материалов на мастике. В местах примыкания к стенам поверхность гидроизоляционного ковра наклеивают полоски гидроизоляции и поднимают их на 150-200 мм выше.

Сверху гидроизоляцию защищают стяжкой из цементно-песчаного раствора.

В зданиях с продольными несущими стенами применяют плиты сплошного сечения толщиной 160 мм, опертые по 2-м сторонам или многопустотные толщиной 220 мм.

В зданиях с перекрестным расположением несущих стен применяют плиты сплошного сечения размером на жилую ячейку (комнату), опертые по трем-четырем сторонам.

П — сплошная; ПК — многопустотная.

4 — типоразмер; П — плита перекрытия; 63 — номинальная длина, дм.; 30 — номинальная ширина, дм.; 16 — толщина, см.; 5,8 — величина расчетной нагрузки без учета собственного веса плиты, 100 кгс/м² Л — из легкого бетона; 1 — сокращенная марка плиты.

Особенности анкеровки разными способами

Схему анкеровки железобетонных плит всегда можно найти в проекте на строительство здания. Если вдруг здание возводится без проекта, то необходимо использовать универсальный план расположения анкерных связей:

  • Рядом лежащие железобетонные плиты анкерятся друг с другом при помощи П-образных перемычек.
  • В дополнение все соседние ЖБИ фиксируются с помощью поперечных связей.
  • Два последних элемента фиксируются друг с другом с помощью диагональной обвязки.
  • Плита к стене присоединяется Г-образными анкерами с загибом в промежутке от 400 до 500 мм.

При применении арматуры класса A-III анкера изготавливаются при помощи загибания концов с их продеванием по-отдельности в монтажные петли плит и сварным швом. При соединении прутков друг с другом с помощью сварного шва должно быть их сильное натяжение.

В анкеровке с помощью вязальной проволоки, площадь сечения которой равна 4-6 мм. существенных различий по расположению связей нет. В частности в данном случае на смену сварки приходит скрутка с помощью двойной проволоки.

Также еще одним из эффективных методов анкеровки является устройство бетонного кольцевого анкера. По устройству он такой же, как и традиционный монолитный сейсмопояс, единственное отличие его в том, что он делается в одной плоскости с железобетонными плитами, а не под ними, как традиционный армопояс. Данный способ является трудоемким и должен применяться в районах с увеличенной техногенной обстановкой, а так же при случаях закрепления элементов, где в устройстве отсутствуют монтажные петли.

Полезные советы

В процессе работ по связыванию плит необходимо учитывать рекомендации, описанные ниже.

Плиты укладываются в одной плоскости. При укладке блоков оставлять место до внешнего края под обязательное утепление. Переходить к анкеровке по завершению укладки вех плит. Соединять панели следует методом сварки или связки торчащей из них арматуры, а также при помощи армопояса. (вариант для плит без проушин).

К анкеровке можно приступать сразу после монтажа всех деталей. Желательно перед началом работ подготовить план – схему. Анкер надо загнутьв петлю и зацепить петлю плиты. После максимальной натяжки анкера можно приваривать к петлям плиты. Далее все швы между плитами сразуследует заложит цементным раствором, чтобы избежать попадания мусора, воды и снега. Если вода всё-таки попала, придётся снизу плитпросверливать дыры и таким образом дать воде стечь.

Что может вызвать крепёжное разрушение:

  1. Вырывание болта — из прикреплённого материала.
  2. Срез болта—при увеличении разрешённой нагрузки.
  3. Полное разрушение изделия – в момент излома болта.
  4. Отрыв основания крепежа – полная непригодность анкера.
  5. Коррозия.

Нюансы составления схемы работ

Схема анкеровки перекрытий составляется на этапе проектирования постройки. На практике это выглядит как взаимодействие крепежа с поверхностью и с установленной армировкой. Чаще всего используют армирующие стержни класса A-III. Концы прутьев с диаметром от 10 (мм) загибают, натягивают и сваривают с монтажными петлями, расположенными на плитах перекрытия.

Если используется вязальная проволока 4-6 (мм), для создания обвязки по периметру поверхности, то ее скручивают в несколько слоев. Такая двойная или тройная скрутка из прутьев надежно скрепит верхнюю и нижнюю поверхности, при участии имеющихся балок, друг с другом. Так что перекрытие будет полностью готово под заливку бетоном. В редких случаях концы сваривают.

Схема работы с прутьями при анкеровке такая:

  • используемый элемент крепежа сгибают в форме петли, к которой цепляют панельную проушину;
  • анкеры рядом должны стянуться, следом их сваривают друг с другом и с петлями монтажа;
  • швы, что имеются между ними, заделывают цементом.

Анкера под потолком должны быть установлены перпендикулярно оси несущей стены, быть ровными и находиться на одинаковом расстоянии друг от друга. Для этого поверхность их расположения заранее размечают. Схема установления соединений предусматривает изучение будущих взаимодействующих поверхностей, проверяется их эксплуатационное состояние и геометрическая составляющая.

Строповка часто образует цельнозаливной бетонный пояс по всему периметру дома. А анкеры до его создания и заливки цементным раствором дополнительно можно усиливать большими металлическими штырями. Связывание всех скрепляемых поверхностей является основой анкерной фиксации.

Прежде, чем приступить к работе, каждый крепеж внимательно просматривают, чтобы исключить наличие брака.

Монтаж плит перекрытия технология — Фундамент своими руками

Железобетонные плиты — один из самых распространенных типов перекрытий. Они обеспечивают высокую прочность и позволяют смонтировать жесткую конструкцию в максимально сокращенные сроки. Монтаж плит перекрытия — ответственная задача, которая требует определенных знаний в области строительства. Обо всем по порядку.

Резка плит

Иногда, чтобы установить плиту, необходимо ее разрезать. Технология предусматривает проведение работ болгаркой с диском по бетону. Разрезать плиты ПК и ПТ по длине нельзя, поскольку в опорных зонах у них расположено усиленное армирование. Если опереть такую обрезанную плиту, то один край буде ослаблен, по нему пойдут серьезные трещины. Резать плиты ПБ по длине можно, это связано с особенностями способа изготовления. Под место разреза укладывают брус или доску, что облегчит работу.

Разделение по длине выполняют по ослабленной части сечения — отверстию. такой способ подходит для ПК, но не рекомендуется для ПБ, поскольку ширина стенок между отверстиями у них слишком мала.

После установки отверстия в зонах опирания на стены заливают легким бетоном или забивают минеральной ватой. Это необходимо для обеспечения дополнительной прочности в местах защемления в стены.

Что делать, если не удалось равномерно разложить изделия по ширине

Иногда размеры помещения не соответствуют ширине изделий, в этом случае все промежутки сгоняют в один. Это пространство перекрывают с помощью монолитного участка. Армирование, происходит изогнутыми сетками. По длине они опираются на верх перекрытия и словно провисают в середине монолитного участка. для перекрытий применяют бетон не ниже В 25.

Технология сборного перекрытия на кирпич или блоки достаточно проста, но требует внимания к деталям.

Монтаж плит перекрытия: инструкция по укладкеУкладка плит перекрытия — трудоемкий процесс, требующий ответственного подхода. Мы расскажем, как как правильно класть плиты перекрытия на разные стены.

емкость для замешивания раствора;

Требуемый персонал для проведения работ по монтажу плит:

монтажник , монт ирующий плиты, старший в звене;

монтажник , монт ирующий плиты ;

работник, занимающийся такелажными работами.

Процесс монтажа

Перед началом монтажа плит перекрытий места опирания тщательно выверяются

по высоте и горизонтали и нансится цементный раствор до проектной отметки.

Плиты монтировать по слою свежеуложенного цементно-песччаного раствора М100.

Толщина слоя пластичного раствора под опорными частями должна быть не менее 20мм.

Многопустотные плиты перекрытий, опирающиеся на наружные стены из

кирпича, укладывать по выровненному, свежеуложенному слою ЦПС М100 толщиной 20мм.

2. Размер заделки плиты в кирпичные стены 90-240мм.

3. Все плиты перекрытий должны иметь заводскую заделку торцевых пустот

4. Ряд кладки под опорную часть плит следует выполнять тычковым.

5. В узлах опирания сборных железобетонных плит на стены нужно устанавливать

6. Крепление анкерами стен с перекрытиями выполнить сразу после монтажа плит

перекрытий на раствор и проверки правильности их положения.

7. Расстояние между анкерами принимать не более 3м, расположение. марку и детали

установкик анкеров выполнить в соответствии с чертежами проекта.

8. Выемки в плитах у монтажных петель после монтажа тщательно заделать

бетоном В7.5 по ГОСТ 26633-91*.

9. Швы между плитами перекрытий очищаются и тщательно замоноличиваются.

Замоноличивание швов производить после установки соединительных элементов

бетоном В15 с мелким заполнителем.

10. Для пропуска вертикальных коммуникаций в многопустотном настиле допускается

сверление отверстий до 140мм в местах пустот, не нарушая целостности ребер, пробивка

отверстий ударным инструментом не допускается. Для отверстий от 140 до 300мм

допускается высверливать одно из продольных ребер совместно с арматурой.

11. При образовании отверстий более 300мм необходимо выполнять монолитные участки.

12. При раскладке плит перекрытия крайнее продольное ребро допускается заводить

в стену не более чем на 25мм.

13. Обязательно выполнение связевых сеток под плитами перекрытий в местах

пересечения несущих и самонесущих стен.

14. Все монтажные работы должны производиться согласно требованиям

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
