Защита от протечек Аквасторож: что это, для чего служит, как работает

Чем удобна защита от протечек Аквасторож

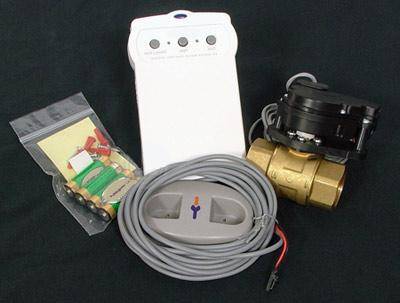

В комплекте данной системы имеется 4 датчика. Такого их количества вполне достаточно, чтобы обеспечить безопасность дома от вероятных протечек. Еще одна степень удобства состоит в достаточной легкости модернизации системы. Поскольку корпус имеет модульное строение, проводная система может быть легко трансформирована в беспроводную.

Систему Аквасторож можно интегрировать в состав «Умного дома», связать с GSM-системами. Ее использование не ограничивается лишь защитой от протечек. С ее помощью можно подключать фонтаны, краны, насосы и другие устройства, мощность которых составляет 2÷4 кВт.

Краны

Шаровые краны Аквасторож сделаны из латуни и покрыты слоем никеля. Закрываются и открываются при помощи электрических моторов. В них установлены пластиковые редукторы. В версии «Эксперт» используются металлические шестеренки, в «Классик» — пластиковые. Кроме этого, краны отличаются тем, что в версии «Эксперт» они контролируют положение запорного элемента и передают сигнал в контроллер. Для того чтобы можно было их отличить, провод «Эксперта» имеет ярко-красную полосу, краны версии «Классик» — черную. Работать они могут только с контроллерами своего типа.

Электрокран «Классика»

Питание на электромоторы подается 5 В, которое усиливается при разряде конденсаторов до 40 В. Причем это напряжение выдается независимо от состояния электропитания. В результате краны закрываются за 2,5 секунды.

Краны с электроприводами и их характеристики

Чтобы небольшого усилия, создаваемого электроприводами, хватало для поворота заслонки, в конструкцию крана добавлены дополнительные прокладки, которые снижают трение. Это и позволяет при малом усилии быстро поворачивать заслонки. Редукторы закрыты пластиковыми крышками, защищающими от попадания брызг.

Выпускаются краны с электроприводом для перекрытия воды Аквастоп в трех размерах — диаметром 15, 20 и 25 мм. Устанавливаться могут как в стояки холодной, так и горячей воды.

https://www.youtube.com/watch?v=IuKhHJAsuWA?ecver=1

Преимущества и недостатки

На рынке Аквастоп является одним из лучших решений, позволяющих избежать протечки. Можно выделить его следующие положительные стороны:

Автоматическое срабатывание без необходимости получать сигналы по дополнительным датчикам.
Моментальное реагирование предохранителя дает возможность исправить аварию с минимальными последствиями или вообще избежать их.
Относительно простой и быстрый монтаж клапана с возможностью сброса предусматривает его многоразовое применение.
Дополнительная защита позволяет избежать постоянного открывания и закрывания вводного крана при необходимости. Как правило, этот кран редко закрывается, ведь клапан гарантирует, что при непредвиденных ситуациях своя квартира и соседская не будут затоплены.
Автономное функционирование сердечника не требует наличия дополнительного источника энергии (аккумулятора или подключения к сети).

Несмотря на достоинства, негативные стороны все же присутствуют:

Если давление снижается постепенно, Аквастоп не успеет быстро отработать. Тогда какое-то количество воды все-таки успеет протечь в квартиру.
В некоторых случаях защита заблокирует подачу воды, если снять с крана фильтрующую сеточку – давление тогда увеличится. Придется сбросить устройство и установить его повторно.

Обзор эффективных систем защиты

Пример установки защитных систем

Нептун – отечественная система контроля утечки воды, представленная в моделях Base, Aquacontrol, Prow и Prow+. Первый вариант – базовый. Остальные имеют расширенный функционал, например, СМС-оповещение. В комплекте 3 датчика. Вода перекрывается за 21 секунду посредством шаровых кранов и моментально, если установлен электромагнитный клапан. Среди минусов – питание от стационарной электросети, за счет чего в обесточенной квартире защита не работает.

Gidroloсk – комплекс российского производства, способный защитить жилплощадь от протечек воды. Базовый вариант “Standart” по принципу работы не отличается от “Нептуна”. В комплекте идут шаровые краны с электрическим приводом, центральный контроллер и датчики. Вода перекрывается за 30 секунд, а сама система поддерживает одновременное функционирование 100 беспроводных и 20 проводных датчиков.

Аквасторож – система защиты квартиры от протечек воды, способная перекрыть подачу за 5 секунд. Работает от напряжения 5 В. В комплекте предусмотрено 4 беспроводных или проводных датчика. Краны изготовлены из инновационных материалов, что снижает трение между их контактирующими элементами.

Стоп потоп “Радуга” – комплекс, рассчитанный на работу вместе с беспроводными датчиками (до 9), мощность которых позволяет их размещать на расстоянии до 20 м от центрального блока. Отлично подходят для многокомнатных квартир.

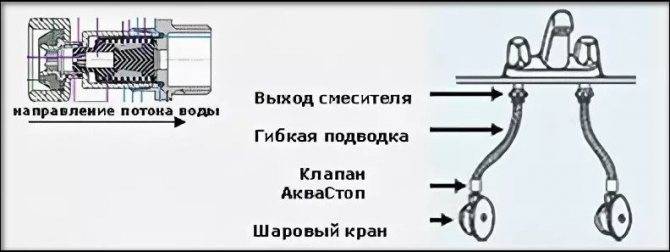

Аквастоп – не считается полноценной защитной системой, представляет собой вспомогательное приспособление, установка которого выполняется, например, перед шлангом стиральной машины. При частичном протекании или обрыве моментально перекрывает подачу воды.

Как работает защита от протечек?

Современные системы, которые могут защитить дом от протечек, представляют собой набор из нескольких устройств:

контроллера;
набора датчиков;
вентилей, которые управляются электроприводами.

Датчики устанавливают в местах, где возможны протечки воды: в ванной, возле стиральной и посудомоечной машины, в туалете, на кухне и т.д. В случае протечки с датчиков на контроллер поступает сигнал. Затем контроллер отключает воду в системе с помощью специально установленных вентилей.

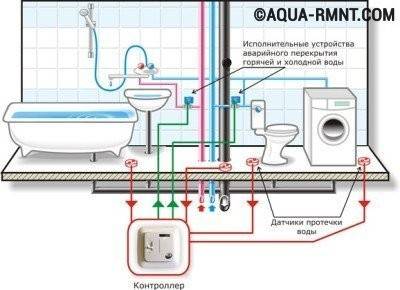

Схема размещения датчиков, контроллера и запирающих механизмов автоматизированной системы защиты от протечек «Аквасторож» в стандартной квартире или в частном доме

Конечно, часть воды все же окажется на полу, однако протечка будет продолжаться совсем не долго. Как только сенсоры отреагируют на изменение ситуации, вода будет перекрыта по всему дому и течь прекратится. Это предотвратит дорогостоящий ремонт, а также расходы на компенсацию соседям снизу за испорченную квартиру. Хозяевам нужно будет лишь вытереть пол, устранить протечку и снова подключить водопроводную систему. отличными характеристиками отличается система защиты «Аквасторож». Подробный обзор этого устройства содержится в следующем видеоматериале:

Устанавливаем датчики протечки

Проводковые датчики аквастоп устанавливаются с открытой и скрытой укладкой провода. Фиксировано и не фиксировано. Скрытая прокладка провода делается даже после ремонта, провода прокладываются в плинтусе или в шве кафельной плитки.

провод датчика помещается в шов между плиткой;
донышко на полу фиксируется с помощью винта или двустороннего скотча;
Устанавливаем датчики протечки

на донышко закрепляется пластина;

Закрепляется пластина

и надевается декоративный пластиковый колпачок.

Пластиковый колпачок

Беспроводные датчики удобны так как им не нужны провода, они связываются с контроллером с помощью радиосигнала.

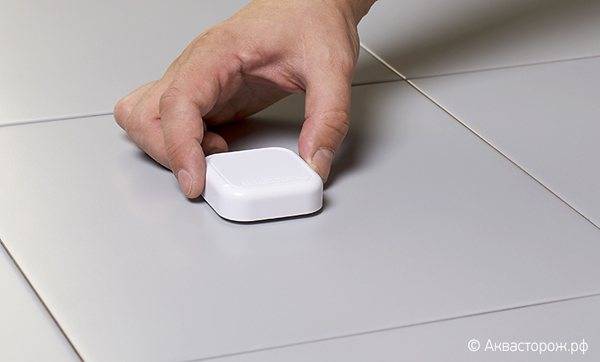

Датчики раскладываются в местах возможных протечек, и если нужно, закрепляются на полу двусторонним скотчем.

Установка датчика на полу

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

Обменивается сигналами с контроллером.
Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

Другие системы защиты Аквастоп

Помимо механического клапана, существуют другие аналогичные решения. Они отличаются скоростью срабатывания, способом монтажа, последующего обслуживания и ценой приобретения.

Модель Water Block

Ее принцип работы заключается в отслеживании количества воды, которое было пропущено по системе. Устройство монтируется перед подающим воду рукавом. Регулировка требуемого объема воды производится пользователем самостоятельно при шаге 5 литров.

Для регулировки необходимо знать, какой объем жидкости требует техника. Так, если потребление составляет 50 литров, стрелку на блокировщике нужно установить на то же положение, поскольку больше воды клапан не пропустит.

Такая система сработает при мелких протечках, поскольку для нее не играет роли давление в трубе. Если появилась авария, поломка устраняется нажатием на кнопку сброса. Затем предохранитель можно продолжать эксплуатировать.

Порошковый абсорбент «Аквастоп»

Часто при покупке бытовой техники в коробке поставляется шланг с порошковым абсорбентом. Хотя такой защитный комплект чаще всего покупается в отдельности. Конструкция представляет собой систему из внутреннего канала, по которому проходит вода, и внешнего, который закрывает этот поток. Если происходит протечка, вода попадает во внешний рукав и срабатывает автоматическая блокировка.

Такое решение подходит только для избежания протечки в шланге. При течи на резьбе или в самой технике система не сработает. Это касается и небольших утечек. Еще один минус — такая система одноразовая.

Аквастоп с датчиками слежения

Аквастоп для квартиры с внешними датчиками работает по принципу «умный дом». Комплект состоит из блока контроля за работой системы и датчиков слежения. Принцип работы устройства прост — на трубах монтируются электромагнитные датчики. Когда на них попадает жидкость, на блок отправляются соответствующие сигналы об аварии. Тогда контроллер закрывает клапаны, за счет чего поток блокируется.

Производители предоставляют в комплекте максимально 250 датчиков. Подбирать систему необходимо с учетом размеров квартиры и количества устройств, потребляющих воду. Современные системы поддерживают отправку уведомлений на телефон владельца. Подключить датчики к основному блоку можно как по проводам, так и через Wi-Fi.

При выборе такого типа оборудования следует знать, что для него нужно наличие ровных полов. Если нет, вода может течь наклонно, а датчик не отправит сигнал тревоги.

Система поддерживает дальнейшую эксплуатацию, если возникла авария. Если датчики правильно установить, Аквастоп будет реагировать даже не мелкие протечки. Поэтому такие системы довольно эффективны.

Радиобаза и беспроводные датчики «Аквасторож»

Одним из самых востребованных считается модуль «Радиобаза», который позволяет использовать до восьми беспроводных (радио) датчиков. Если возникает необходимость в установке большего числа датчиков, то можно воспользоваться дополнительным модулем расширения «+12», который увеличит число беспроводных датчиков до двадцати.

Беспроводные датчики – дороже, чем проводные, но иногда без них не обойтись. Например, если ремонт в доме уже закончен и совсем не хочется, чтобы на полу лежали провода, или нет возможности провести провод в труднодоступное место. В этих случаях удобнее использовать именно беспроводные датчики.

В комплект «Радиобаза» входит два беспроводных датчика, один из которых может выполнять функцию беспроводной кнопки, с помощью которой вы можете удаленно открывать и закрывать краны.

Беспроводные датчики «Аквасторож» имеют простую и практичную конструкцию. Внутри герметичного корпуса расположена плата датчика и две “мизинчиковые” батарейки. Беспроводной датчик устанавливается на небольшую подставку, обеспечивающую зазор в 1 мм между чувствительной поверхностью датчика и полом.

Для обеспечения высокой надежности работы беспроводных датчиков в системе «Аквасторож» предусмотрена обязательная привязка датчиков и двухсторонний обмен данными. Это позволит не только избежать конфликтов с работающими, в других домах, аналогичными системами, но и позволит контроллеру опрашивать состояние удаленных датчиков и отображать их состояние на панели управления модуля «Радиобаза». Кроме этого, каждый датчик имеет собственный зуммер, благодаря которому пользователь сможет быстро найти датчик, на котором садятся батарейки или произошла протечка.

От одного комплекта алкалиновых батареек радиодатчик «Аквасторож» работает до 5 лет. Этого времени достаточно для того, чтобы вообще забыть про то, что у вас они где-то стоят. Узнать о состоянии батареек в беспроводном датчике можно по индикаторам на панели управления «Радиобаза». За 2-4 месяца до полной разрядки батареек на панели управления загорится индикатор, привязанный к конкретному датчику и индикатор, сигнализирующий о разряде батареек.

Радиус действия беспроводных датчиков «Аквасторож» достаточно большой (до 1000 метров в прямой видимости), но его фактическое значение зависит от конфигурации конкретного помещения, толщины железобетонных перегородок, перекрытий и возможных сторонних помех. Для того чтобы понять “добьет” ли беспроводной датчик до контроллера рекомендуется воспользоваться радиокнопкой. Для начала нужно убедиться в ее работоспособности рядом с контроллером. Далее переносим радиокнопку на предполагаемое место установки, кладем ее на пол и нажимаем на любую кнопку. Если вы услышите тройной пип, подтверждающий получение команды контроллером, то в данном месте установка беспроводного датчика возможна. Если ответа не последовало, то стоит попробовать выбрать другое место установки датчика. Более подробно варианты поиска правильного места установки беспроводного датчика и другая полезная информация описана в руководстве пользователя.

Установка

Принцип установки системы «Аквасторож» продемонстрирован в официальном видео.

Несмотря на простоту установки, у владельцев возникает два основных вопроса:

Аквасторож устанавливает до или после счетчика?
Нужен ли фильтр грубой очистки перед электрическим краном?

Чтобы дать достоверную и актуальную информацию, мы проконсультировались с представителями компании ООО «Суперсистема» по бесплатному телефону 8 800 555-35-71.

Согласно рекомендациям службы поддержки, фильтры грубой очистки и счетчики, следует устанавливать после электрокранов системы Аквасторож. Это связано с тем, что и фильтры и счетчики, могут стать причиной протечки.

Поскольку управляющая компания (УК) может отказаться опломбировать счетчик если перед ним будет установлен электрокран, перед монтажом системы следует уточнить этот вопрос.

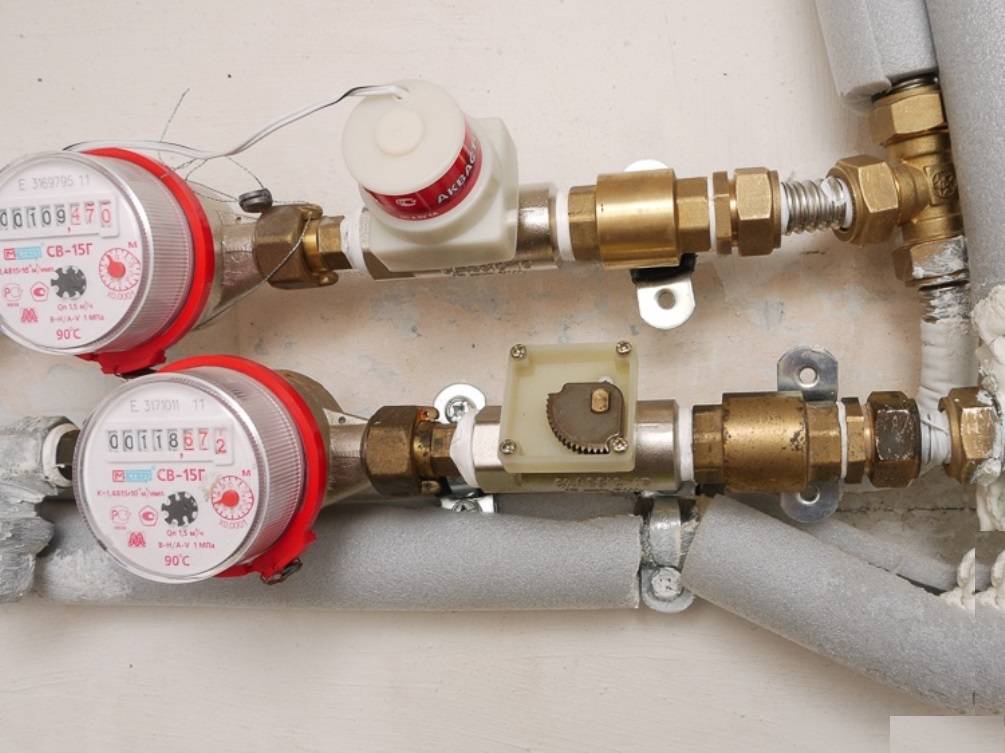

Ниже приведен пример того, как не следует монтировать элементы водопроводной системы.

Первое, что сразу бросается в глаза, это неправильная установка косых фильтров грубой очистки

Зачастую сантехники исходят из того, как им удобней сделать, а не из того, как правильно/лучше.

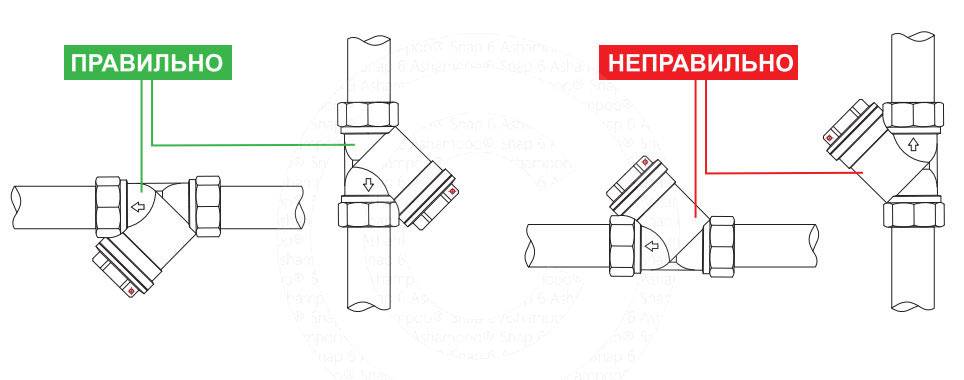

Косой фильтр должен быть установлен согласно общепринятым рекомендациям, иначе его эффективность резко снижается

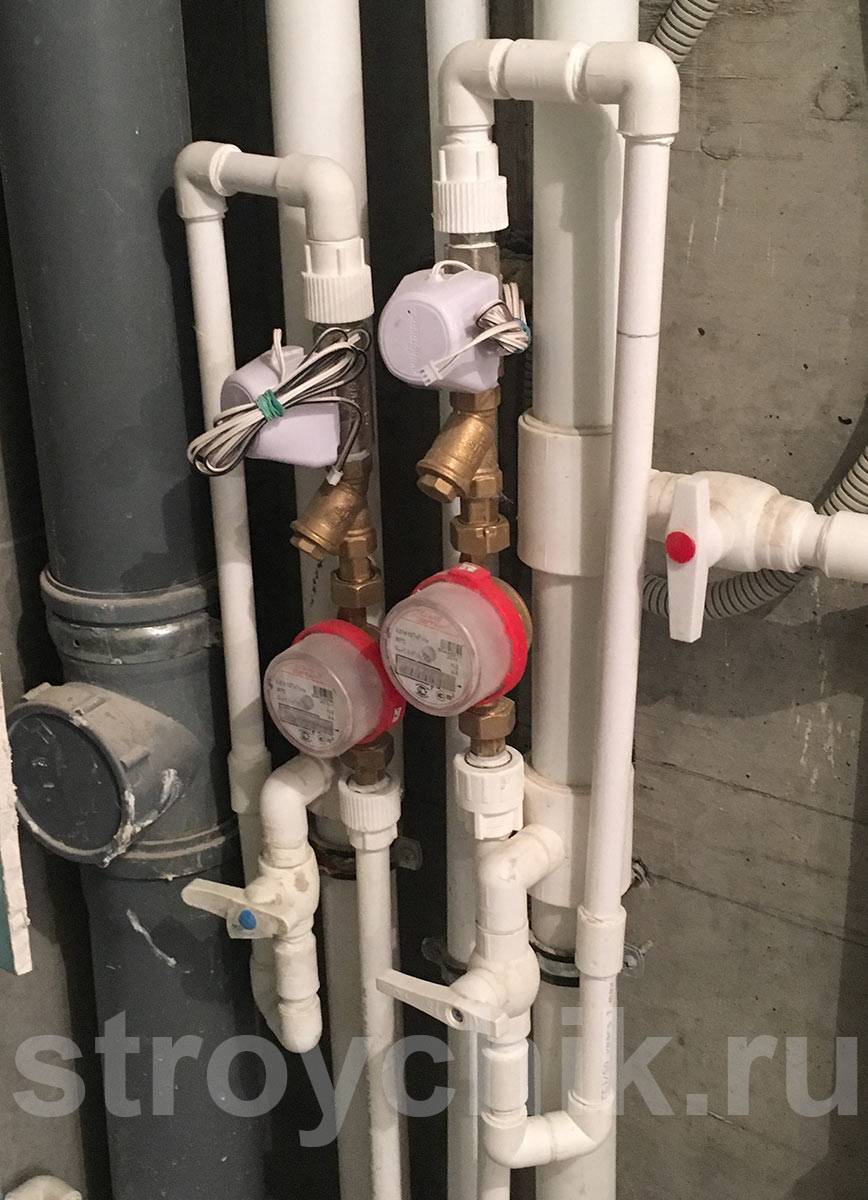

В конкретном случае, с УК была согласована возможность установки электрокранов до счетчиков и перепаяна разводка.

Очередность элементов с учетом рекомендаций производителя системы защиты от протечек: электрокран, косой фильтр, водяной счетчик. К минусам следует отнести большое количество соединительных пенопропиленовых муфт — результат использования «огрызков» от первого варианта разводки

Перед монтажом следует учитывать качество воды. Если она содержит большое количество механических частиц, то перед краном следует установить фильтр грубой очистки, иначе в процессе эксплуатации кран может быстро выйти из строя.

В видео ниже продемонстрирован монтаж системы Аквасторож опытным сантехником.

Совет! Используйте «американки» перед счетчиком только в случае необходимости. «Американка» — это быстроразъемное соединение, которое может стать причиной отказа опломбировать счетчик.

Как работает такая система?

“Аквасторож” — это комплекс устройств, способных выявлять наличие протечек воды в доме и устранять их буквально в считанные секунды.

Работают такие системы следующим образом: на полу в местах вероятных протечек устанавливают специальные датчики, которые реагируют на значительное повышение влажности, т.е. на протечку.

Галерея изображений
Фото из
Самой распространенной аварийной ситуацией, наносящей ущерб и владельцам жилья и соседям, является затопление

Для того чтобы жизнь не омрачали значительные экономические потери и судебные разбирательства, нужно установить систему защиты от протечек

Затопления случаются из-за аварий в водопроводных сетях и из-за забывчивости пользователей, не перекрывающих своевременно воду

Даже если зальет квартиру, расположенную в первом этаже, урон будет значительный. Покупка и установка системы защиты обойдется дешевле

Система защиты от затоплений предотвратит массу негатива в частных жилых объектах и в офисных помещениях

Датчики обнаружения протечек при проявлении первых признаков передают сигнал для перекрытия подачи холодной и горячей воды

Входящие в систему защиты датчики обнаружения протечки устанавливаются возле приборов и узлов водопроводной и отопительной водяной системы

Комплект устройств защиты от потопов Аквасторож выпускается с проводными и беспроводными датчиками, которые в постоянном режиме отслеживает контроллер

Распространенная аврийная ситуация

Система защиты от потопов

Потоп в загородном коттедже

Зачем нужен Аквасторож в квартире

Отсутсвие защиты в офисном помещении

Устройство реагирования

Места расположения устройств фиксации

Проводной и беспроводной вариант

Сигнал с датчиков поступает на контроллер, который диагностирует опасную ситуацию и полностью перекрывает подачу воды на часть водопроводной системы, расположенную в квартире. Вода в системе иссякает, и протечка прекращается. Управление потоком водопроводной воды осуществляется с помощью особых шаровых кранов, установленных на входе водопровода в квартиру.

Система защиты от крупных аварийных ситуаций и мельчайших протечек избавит от необходимости проводить ремонт себе и живущим ниже соседям

Система более чем актуальна там, где большую часть времени жильцы отсутствуют, что не позволяет своевременно отреагировать на аварийную ситуацию. Такие автоматизированные комплексы стоят не дешево, но следует понимать, что ремонт собственного жилья и компенсация соседям за затопленную квартиру обойдется значительно дороже.

Некоторые предпочитают решение из серии “дешево и сердито”. Они просто перекрывают воду на стояке каждый раз, когда покидают квартиру. Не самый разумный вариант, поскольку ресурс запорного крана на такое обращение не рассчитан. Вскоре его придется заменить. Если верить отзывам тех, кто уже использует защиту от протечек воды аквасторож — это надежная и удобная система.

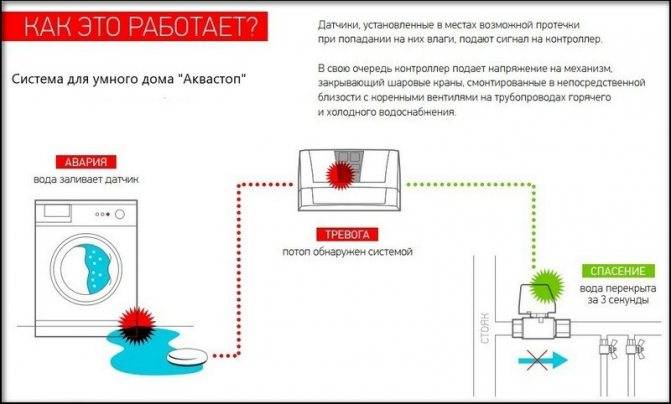

На этой схеме наглядно продемонстрирован принцип работы системы защиты от протечек «Аквасторож» от момента получения сигнала о протечки до срабатывания запорных механизмов проходит менее трех секунд (+)

Подключение

Когда все элементы системы расположены на своих местах, их необходимо подключить друг к другу. Соответствующие разъёмы контроллера (обозначены надписями) подсоединяются к управляющему устройству в необходимые клеммы. Беспроводные приборы уже прописаны в памяти контроллера. Их подсоединять не придётся.

Батарейный блок необходимо подключить к плате. Для этого на ней есть специальный разъём. Блок соединяется с основной частью контроллера. Для этого провода протягиваются через специальное отверстие. Если же система беспроводная, необходимо соединить батарейный блок с радиобазой. Затем их крепят к контроллеру. Вся работа занимает от 1 до 4 часов. Придерживаясь инструкции, это будет довольно просто.

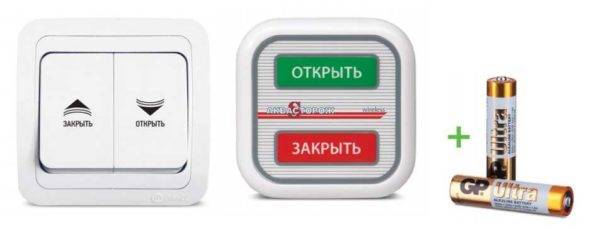

Кнопки дистанционного включения/выключения системы

Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.

Для дистанционного включения и выключения

Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.

Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.

Безопасность

На каждом рынке есть область, в которой любой производитель старается показать лучшие результаты, и привлечь себе дополнительных клиентов. В случае систем по защите от протекания -это безопасность и сохранность вашего дома и имущества.

В случае соприкосновения электричества и воды — довольно очевидно почему делается упор именно на этом аспекте. Аквасторож запитывается от напряжения в пять вольт. Оно подается как на основной блок, так и на краны. Проводные датчики же требуют только половину от основной мощности. А также имеется:

Возможность установки кнопки для дистанционного управления всеми кранами. Она может работать с помощью провода, так и дистанционно. Обычно такую монтируют прямо у входной двери, чтобы при выходе из квартиры была возможность полного перекрытия системы водоснабжения;
Все элементы, в которых установлены батареи — анализируют уровень заряда, и при разрядке, специальная программа даст световым сигналом понять об этом. За два — три месяца до полной разрядки, пользователь будет знать, что нужно быть готовым;
В том случае, когда батарея во всех сегментах разрядиться полностью, защитный контур совершит перекрытие всех систем, и войдет в режим сна.

Таким образом мы можем понять, защитная система создана с расчетом практически любых непредвиденных ситуаций. Безопасность использования и долговечность — главные качества, которые необходисо учитывать при выборе таких девайсов.

Вывод

Несмотря на свою цену — система Аквазащита признанный отечественный продукт. Он сертифицирован многими компаниями. За историю своего существования производитель доказал, что отечественное производство защитных систем тоже может быть качественным и востребованным на рынке. Выбор всегда остается за потребителем, но в случае этой компании — просто нет аналогов за такую стоимость. Широкая возможность модификаций позволяет постепенно обновлять защитный контур, повышая общую безопасность жилого помещения. Вариативность установки поможет поставить устройство в помещение любого назначения

Неважно, в ванную комнату, или на кухню. Рассмотренная система станет прекрасным дополнением вашего умного дома и незаменимым помощником в критических ситуациях
