Делаем запор для ворот своими руками

Для чего нужны засовы для распашных ворот

Запоры многие стараются делать самостоятельно. Это связано с тем, что такой запирающий механизм стараются прятать от посторонних глаз, что влечет за собой особую индивидуальность устройства как такового.

Конструкция засова будет зависеть от габаритов ворот и материала из которого они выполнены.

Самые важные функции, которые должен выполнять засов – это безопасность и надежность. По этой причине все чаще такие устройства делают своими руками.

Разновидности задвижек:

  • Вертушки. Такое название получили запоры, которые имеют посередине ось вращения. Во время поворота крылья такой вертушки запираются обеими створками;
  • Шлагбаумы представляют собой разновидность вертушек, но при этом ось вращения у них располагается на краю засова;
  • Шпингалеты или задвижки – самые распространённые запорные устройства. Такие затворы используют не только для запирания калиток, но и для фиксации в нужном положении створок. При необходимости эту конструкцию можно дополнить навесным замком или ушками;
  • Засовы с фиксацией используют для запирания дверей у фургонов, грузовиков;
  • Фляжные замки считаются довольно надежными и позволяют быстро закрывать ворота;
  • Запорные устройства по типу сейфа. Принцип их действия заключается в том, что створки притаиваются при повороте рукоятки и фиксируются одновременно снизу и сверху.

Практически любое из этих устройств можно изготовить самостоятельно из простых материалов.

Как изготовить «вертушку»?


Материал для засова.

Для того, чтобы сделать засов на ворота по типу «вертушка», необходимо минимум материала, инструментов и времени. Основой для затвора может служить деревянная балка или кусок профильной трубы, а из инструментов потребуется дрель, болгарка и болты.

Первым делом, следует отмерить на заготовке основы середину и сделать на этом месте отверстие, диаметр которого должен будет подходить под размер болта. Затем такое же отверстие необходимо просверлить в одной из створок ворот.

После этого заготовка временно крепится с помощью болта на створку, чтобы определить, где именно будут располагаться скобы. При этом они должны быть зафиксированы таким образом, чтобы одна из них была направлена открытой частью вверх, а другая – вниз. Сама основа устанавливается в строго горизонтальном положении.

Завершающий этап в изготовлении «вертушки» – подготовка конструкции к установке замка. Для этого в одной из скоб, а также в конце трубы, которую необходимо загнуть с этой же стороны, делается отверстие. После чего можно считать, что запирающее устройство готово к использованию.

Особенности упоров

Главное назначение фиксатора – служить определенного рода защелкой при открытом состоянии створок. В рабочем состоянии фиксатор не дает возможности ветру закрыть ворота. Стержень упирается в землю, фиксируя створку.

В магазине

Сегодня торговая сеть магазинов «Леруа Мерлен» предлагает купить упор для ворот DMX 8822 или стопор 250х14 мм ST250. Эти фиксаторы ворот от ветра изготавливаются в Китае. Изделия отличаются лишь длиной упорного стержня. Цена изделий начинается от 550 руб.

Распашные и откидные ворота могут оборудоваться врезными электромагнитными или электромеханическими замками (популярные производители: Came, Cisa, Nice. Цена – от 8 тыс. руб.), а также автоматической системой открытия створок.

Стопор на створке

Плюсы автоматических распашных ворот:

  1. Автоматика исключает риск повреждения машины во время открытия ворот.
  2. Сдвижными воротами с автоматикой удобно пользоваться. Открыть гараж можно из салона автомобиля. Это наиболее актуально зимой или во время дождя.
  3. Надежность. Откатный механизм позволяет произвести более 30 тыс. циклов открытия и закрытия ворот.

Минусы автоматического электропривода:

  1. Можно перехватить незакодированный сигнал с пульта д/у. Поэтому желательно после покупки системы установить защитный код.
  2. Для автоматики требуется постоянная подача электропитания. При регулярных отключениях электричества потребуется установка аккумулятора.
  3. Распашные и откатные ворота с калиткой и автоматикой стоят примерно в 3 раза дороже, чем механические традиционные конструкции.

Фото распашных ворот можно посмотреть ниже.

Распашные деревянные ворота

Наличие потайного замка

Довольно часто можно встретить такой вариант, когда на дверном полотне калитки отсутствует, и отверстие для ключа и какой либо другой механизм, при помощи которого можно было бы его открыть, то в тоже время дверь является запертой изнутри. Если же внимательно присмотреться, то можно увидеть, то, что с обратной стороны попросту была установлена задвижка. Но если он установлен внутри, а наружных элементов для открытия нет, то, как же с ним работать снаружи? Если подробно в этом не разобраться, то вопрос непонятен. А всё дело в том, что на самом полотне имеется своего рода шестиугольная шляпка. Её нужно провернуть с помощью индивидуального ключа. А со стороны двора располагается рейка, которая именно при закрытии или же открытии вращает основное устройство. Сделать такую конструкцию довольно просто.

Хвостик заготовленного болта делается плоским и на его основание прикрепляется задвижка, в которой и производится прорезь под эту заточку.

Сама схема сбора данной конструкции выглядит следующим образом:

  • просверливается отверстие для болта, который имеет резьбу;
  • при помощи сверла с большим диаметром производится углубление для самой головки болта таким образом, что он идеально заходил в углубление;
  • с обратной стороны следует закрепить две шайбы на болте и прижать таким образом, чтобы головка болта стала «невидимой»;
  • на заготовку нужно поместить задвижку и прижать её к полотну при помощи гаек.

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

  • сигнальная лампа;
  • фотоэлементы;
  • блок управления;
  • замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

  1. Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
  2. Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
  3. Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
  4. Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Задвижки и защелки для откатных ворот

Также для ворот, например гаража, можно применять и другие запорные устройства.

Упор

Засов-фиксатор

Чтобы понять, как сделать засов на откатные ворота, следует внимательно ознакомиться с рекомендациями. Данная конструкция довольно эффективна, ее нельзя будет открыть снаружи. Чтобы ее изготовить, понадобятся задвижные детали от автомобиля ГАЗель.

Но некоторые умельцы собирают его и из подручных материалов. Сначала к откатным воротам присоединяют два уголка. В них должны быть круглые отверстия, а фиксаторы располагают на одном уровне. Под ними в грунте нужно сделать небольшое углубление круглого диаметра.

Вариант из профтрубы

Трубка с изгибом в форме буквы «Г» проводится через отверстия 2 уголков. Ее вставляют в отверстие в грунте. Такая модель часто монтируется и на откатные ворота гаража.

Вертикальные запоры

С их помощью можно защитить участок от проникновения посторонних лиц. Сначала устанавливается труба на стене либо раме самих ворот. Делается укрепление для рычага. К нему крепится трубка небольшого диаметра. Она и будет удерживать конструкцию от открытия. Такой механизм подойдет и для ворот из профнастила.

Пазовый засов с поворотным устройством

Работает он по простому принципу, но при этом высокоэффективен. Его механизм функционирует по аналогии с предыдущим вариантом. На створке производится монтаж поворотного устройства, а к нему присоединяется паз.

Эскиз защелки

На забор или непосредственно на раму устанавливают фиксатор для паза. Можно установить и автоматические запоры. Самый известный производитель данных устройств – компания NICE.

Самодельный засов

Каждый владелец загородного участка самостоятельно выбирает вид засова на распашные или откатные ворота. Если он не находит подходящего готового механизма в магазине, то его можно изготовить и своими руками из подручных деталей. В последнее время прослеживается тенденция замены обычных запирающих механизмов на электропривод. Он удобен в эксплуатации, ворота с его помощью автоматически закрываются и открываются.

Чертежи, схемы, эскизы

При этом во внимание берутся такие параметры:

  • устойчивость к ветру, большому весу, другому механическому воздействию;
  • жесткость проема;
  • возможность деформации при указанных размерах створок и материала полотна;
  • прочность на изгиб.

Схемы ворот составляются при планировании строительства гаража, чтобы своевременно и правильно подогнать размеры помещения под дверной проем.

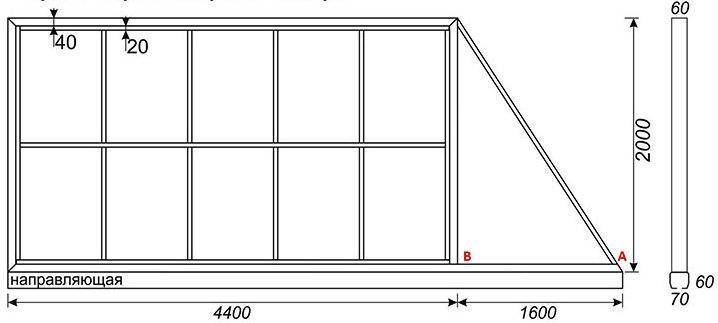

Каркас ворот на проем 4 метра

Чтобы упростить и ускорить расчет можно воспользоваться специальными строительными калькуляторами.

Для этого нужно, чтобы ширина с обеих сторон, высота проема были больше параметров машины на 30 см.

Общепринятыми габаритами дверей гаража считается:

  1. Ширина — 2,5 м для легковых автомобилей, 5 м — для грузового транспорта.
  2. Высота — от 2 до 2,2 м для легковых автомобилей. Показателя в 2,5 м хватит для заезда микроавтобуса.

Независимо от способа открывания на чертеже обозначаются места фиксации ворот к направляющим профилям или коробу.

На чертеже отмечается количество, тип используемой фурнитуры.

Выделяются участки установки запоров, задвижек.

Фиксаторы-ловушки

Приспособления такого плана имеют более сложную конструкцию, однако их большой плюс в автоматической фиксации. Существует два вида исполнения – с пружиной и без.

Ловушка с пружиной

Перед началом работы подготовьте:

  • профильную трубку размерами 5 на 3 см;
  • металлическую пластину размерами 30 см в длину и 5 см в ширину;
  • болты;
  • пружина;
  • кольцо.

Фиксатор создаётся в несколько действий:

  1. Трубу необходимо закопать в грунт, предварительно сделав на ней отверстие под пластину, в будущем именно она будет стопором ворот.
    Чтобы сделать конструкцию более надёжной, рекомендуется её забетонировать.
  2. Из одной части пластины нужно сделать конус, затем приварить к нему маленькую накладку.
    Она должна выступать за край примерно на 2 см и в итоге конструкция станет немного похожей на крюк. На другой части пластины и посредине сделайте отверстия, одно понадобится под крепления, а другое под пружину.
  3. После установления трубы прикрутите к ней сделанный на втором этапе фиксатор используя болты.
    К нижней части нужно приварить кольцо, за которое будет цепляться конец пружины. Она же и будет возвращать стопор в исходное положение.
  4. Чтобы обеспечить горизонтальное положение приварите фиксатор на трубу со стороны пружины.
    Его можно изготовить из обрезков металла. Действие стопора происходит за счёт придавливание к нему ворот гаража.

Ловушка без пружины

Следует помнить, правильная работа фиксатора будет обеспечена, если неизогнутая часть пластины длиннее и значительно тяжелее изогнутого. Лишь в таком случае створки ворот смогут опустить конец пластины за счёт своей массы.

Затем ровная сторона опустится и поднимется конец с приваренной рукояткой, в результате створка фиксируется. Для закрытия ворот нужно лишь опустить рукоятку.
