Для чего нужен нивелир для пола? С чего начать подготовительные работы?

Нюансы при выборе и укладке ровнителя

Цель: сэкономить, выровнять пол под углом, сделать аккуратно, но без требований к эстетике.Решение: черновой цементный ровнитель.

Не все черновые смеси обладают достаточной текучестью для создания уклона.

Для уклона до 10°С можно использовать обычный черновой ровнитель, более 10°С – лучше применять Литой бетон. Обе смеси подходят для внутренних и наружных работ. При проведении работ на холоде рекомендуется добавлять в раствор противоморозную добавку.

Цель: сэкономить, идеально выровнять пол.

Решение: черновой + финишный ровнитель.

Для заливки слоем до 3 см не используют черновой ровнитель – тонкое покрытие может дать трещину. В этом случае рекомендуется заливать самовыравнивающимся раствором.

Цель: идеально выровнять пол без замеров и особых хлопот.

Решение: самовыравнивающийся ровнитель.

При использовании самовыравнивающегося ровнителя финишная заливка не нужна. Один слой – и готово.

Цель: повысить уровень пола, монтировать конструкцию тёплого пола.

Решение: черновой или самовыравнивающийся ровнитель.

Если подразумевается укладка декоративного покрытия и площадь пола небольшая, то всегда выбирайте самовыравнивающуюся смесь. Финансовые затраты в этом случае не превышают расходы на работы, которые усложняются при укладке чернового+финишного ровнителя.

Цель: выровнять пол для укладки паркета / ламината / плитки при косметическом ремонте.

Решение: до 6 мм – финишный или самовыравнивающийся ровнитель, более 6 мм – только самовыравнивающийся.

Черновой ровнитель – решение для стройки и больших объектов. В рамках ремонта он используется редко.

Для повышения прочности гипсового или цементного чернового ровнителя используют армирующие материалы. Наиболее простой и дёшевый вариант – фиброволокно для армирования.

Фибра – это тонкое прочное волокно из полипропилена, стекла, базальта или металла длиной 6-20 мм.

Для стяжки пола обычно используются волокна длиной 10-12 мм.

  1. Для приготовления раствора используется вода температуры 5-20°С.
  2. Пропорции для разведения раствора различаются для каждой смеси – точную информацию смотрите на упаковке. Черновой ровнитель по структуре должен напоминать мокрый песок, финишный – вязкую жидкость, которая легко льётся.
  3. Следует помнить, что раствор схватывается в течение 20 минут, поэтому нужно ограничиться приготовлением раствора, который вы успеете уложить за это время.
  1. Черновой ровнитель укладывается в один слой толщиной до 80 мм, финишный – тонкими слоями. Если в основании есть углубления более 1 см, то нужно сначала заделать их, а потом укладывать монолитный слой по всей площади.
  2. Черновой ровнитель укладывается по маячкам, самовыравнивающийся и финишный разравнивается под собственным весом, поэтому достаточно распределить его и выгнать пузырьки воздуха игольчатым валиком.
  3. В составе всех ровнителей есть вода, поэтому перед заливкой необходимо использовать жидкую или обмазочную гидроизоляцию. По этой причине на деревянный пол вовсе не кладут выравнивающий раствор. В этом случае следует использовать сухую стяжку вместо ровнителя.

Технология выравнивания полов

Технология выравнивания полов. Схема

Для эффективного использования выравнивающей смеси необходимо знать, как правильно подготовить черновой пол, замесить и нанести рабочий раствор. Каждый процесс имеет свои нюансы, и даже у опытных мастеров иногда бывают ошибки. Итак, изучаем тонкости выравнивания основы под чистовой пол.

Подготовка базовой основы из бетона

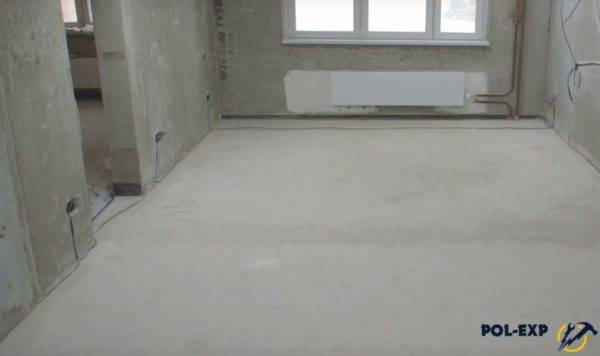

Шаг 1. Из помещения убирают все предметы, снимают плинтусы и покрытие. Старую стяжку удаляют только в том случае, если бетон сильно поврежден.

Готовим пол к выравниванию

Шаг 2. Вычищают отслоившиеся участки, расшивают трещины, перфоратором сбивают сильно выступающие бугорки. Если перепад по высоте больше, чем максимальная толщина выравнивающего слоя, углубления и трещины отдельно заполняют полимерной или цементной шпаклевкой и дожидаются ее полного высыхания.

Видео — Заделка трещин

https://youtube.com/watch?v=HQtaFKnaUJw

Шаг 3. Определяют наивысшую точку пола и с помощью уровнемера отмечают на стенах линию заливки. Учтите, что слой смеси над самой высокой точкой не должен быть тоньше минимального, иначе после высыхания там появятся трещины.

Шаг 4. Основание покрывают слоем грунтовки, ожидают, пока пол высохнет, и снова грунтуют. В среднем, слой грунтовки сохнет около 4 часов.

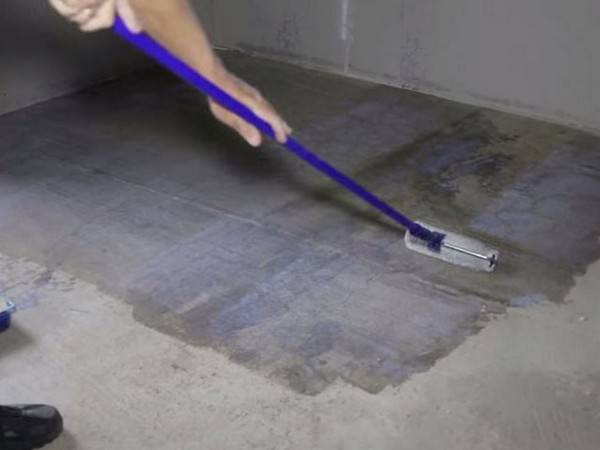

Грунтовка наносится валиком

Шаг 5. Для базового слоя небольшой толщины на пол укладывают армирующую сетку, а чтобы сетка не всплывала наверх, ее фиксируют силиконом. Под сетку необходимо уложить тонкие кусочки пластика, тогда армирующий слой будет располагаться внутри выравнивающего, что обеспечит дополнительную прочность. Чтобы жидкий раствор не растекался за порог комнаты, следует установить ограничители из реек и закрепить их гипсовым раствором.

Подготовка деревянного пола

Прочный деревянный пол с небольшими деформациями также можно выравнивать способом заливки. Для этого снимают плинтусы, счищают старую краску, удаляют пятна от масел растворителем, забивают выступающие гвозди. На место плинтусов укладывают тонкие дощечки, чтобы в зазоры между полом и стеной не потекла выравнивающая смесь. Все щели, а также стыки между полом и дощечками необходимо заделать шпаклевкой по дереву. После этого доски грунтуют и закрывают гидроизоляционным материалом.

Оклеечная гидроизоляция деревянного пола с фольгированной поверхностью

Пошаговый процесс выравнивания пола самовыравнивающейся смесью

Теперь рассмотрим пошаговый процесс работы.

Шаг 1. Грунтовка. Если планируете использовать минеральную основу, то используйте грунтовку PRIM-S, если дерево – то PRIM-PARQUET.

Сначала нужно загрунтовать пол – это обязательный этап

Шаг 2. Заготовьте раствор. С этой целью разбавьте смесь водой из расчета 6 литров на 25 килограммов состава. Все это вымешайте как можно тщательнее, после чего получите довольно жидкую пасту без осадка или проявлений расслоения.

Раствор разводят водой для получения смеси до состояния жидкой пасты

Шаг 3. Нанесите смесь. Используя основу из дерева – от 5 до 20 миллиметров, а остальные – от 2 до 20 миллиметров. Таким образом, отличия состоят лишь в наименьшей допустимой толщине стяжки.

Когда смесь будет готова, можно приступать к нанесению – слой такой смеси может быть от 2 до 20 мм

Шаг 4. Обработайте игольчатым валиком от пузырей воздуха.

игольчатый валик для наливных полов

Чтобы избавиться от изъянов, обработайте пол игольчатым валиком

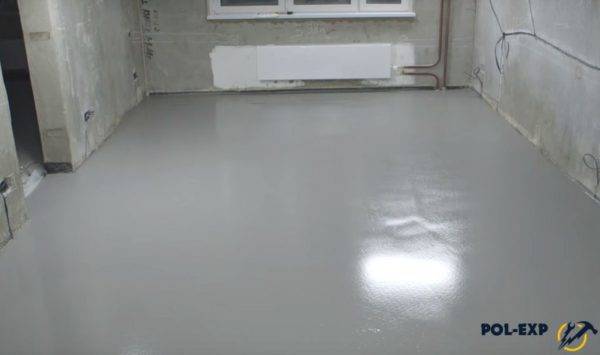

Шаг 5. Подождите, пока все просохнет.

Не стоит приступать к последующим работам до того, как смесь окончательно просохнет

Если вам нужно разровнять подобным способом довольно большую площадь, не делайте много смеси сразу. Если вы не сможете вовремя ее использовать, выровнять и обработать валиком, остатки станут твердыми непосредственно в емкости. Так что лучше разбить фронт работ на отдельные участки, проводя работы с каждым из них отдельно. Не бойтесь за степень ровности подобного основания. Используемые составы почти не усаживаются, так что перепадов между подсохшей смесью и только что залитой не будет.

Если говорить о полах из дерева или фанеры, данные составы применять нецелесообразно. Хотя рассматриваемый нами пол вполне реально организовать на изолирующей разделительной основе – к примеру, на пленке из полиэтилена.

Не стоит разводить сразу много смеси – лучше ровнять пол в помещении небольшими участками, подготавливая раствор каждый раз. В ином случае она может застыть прямо в емкости

Как пользоваться лазерным уровнем для выравнивания пола. Пошаговая инструкция

Работы по выравниванию пола проводятся следующим порядком:

  1. Очистка пола от всех загрязнений. Выбоины прочищаются от всех обломков.
  2. Нивелир ставят в середине комнаты, находят самый высокий и низкий участок, определяют, какие материалы будут использованы для заливки стяжки.
  3. Уровень ставят на самую высокую возвышенность. Им отбивается горизонтальная плоскость в 2-3 см от вершины. В низких точках ставят маячки, закрепляя их саморезами. Высоту маячков делают по плоскости, отбиваемой нивелиром. Спинка маяка должна быть подсвечена лучом равномерно, а не с одной стороны (это говорит о том, что маячок вышел над плоскостью будущей стяжки).
  4. На маячках натягивают металлическую сеть.
  5. Производят заливку стяжки. Стяжку высушивают на протяжении как минимум недели.

Осталось проверить качество нового пола. С помощью нивелира можно увидеть, где остались неровности. Их легко загладить до идеального зеркала поверхности с помощью финишного состава.

Плиточный клей для выравнивая пола – можно ли его использовать с такой целью?

Чтобы устранить небольшие щели или неровности в бетонной стяжке, а также просто сделать пол ровнее, используют плиточный клей. Данный способ небыстрый и экономичный, но он прекрасно справляется с финишным выравниванием. Среди рабочих инструментов, помимо самого клея, выбор которого огромен, необходим специальный клин. В длину он должен составлять 3 м. Это приспособление, имеющее диагональное направление к покрытию, необходимо для выравнивания стяжки пола. Таким образом получить идеально ровное покрытие намного легче и быстрее.

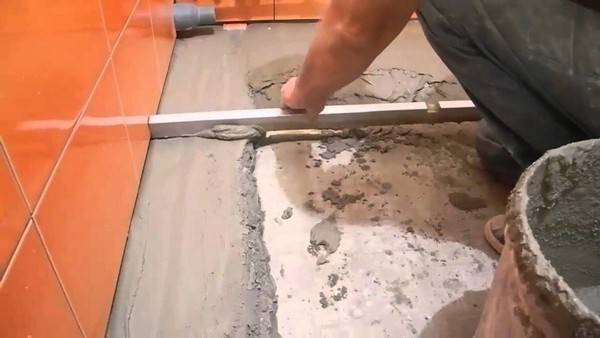

С помощью плиточного клея можно выровнять пол, устранить разные неровности, выемки

При сооружении пола часто бывают ситуации, когда даже выставленные на черновой напольной поверхности пола маяки не дают ожидаемого результата. Это случается из-за следующих причин: излишки воды в растворе, смесь плохого качества, безграмотная установка маяков и прочее. Когда поверхность пола неровная, а для его поднятия нет возможности или необходимости, то в такой ситуации лучше всего поможет плиточный клей. Также использование клея считается самым экономичным способом.

Эти самые проблемы можно решить, использовав самовыравнивающиеся смеси, но иногда такой способ непрактичен и не оправдывает себя. Обычно для выравнивания поверхности нужно всего лишь избавиться от незначительных сколов и трещин, в таких случаях плиточный клей – лучший выход из ситуации

Но стоит принять во внимание, что даже клей одной из лучших марок – «Церезит» – способен покрыться трещинами, если слой клея составит 0,3 см. Выполняя работу с клеем, не нужно отвлекаться

Плиточным клеем не рекомендуют проводить полное выравнивание поверхности пола, даже несмотря на то, что стоит он совсем недорого.

Плиточный клей – отличный выбор, если необходимо выравнивание пола. Такой способ не слишком сложен и не требует больших затрат

Инструкция по выравниванию пола

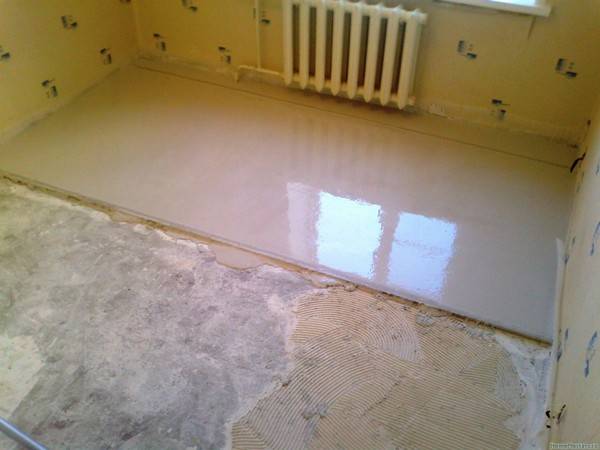

Выравнивание чаще всего выполняют с помощью самовыравнивающейся смеси, поскольку данный метод считается самым эффективным и надежным. Готовое средство можно купить в ближайшем строительном магазине. Ниже приведена пошаговая инструкция выравнивания, соблюдение которой поможет справиться с этой задачей даже начинающему мастеру.

Выравнивание пола по маякам

Шаг 1. Независимо от вида напольного покрытия, выравнивание пола должно начинаться с подготовки основания. Удалите весь строительный мусор, а также скопившуюся грязь и пыль. С этой целью можно использовать строительный пылесос. Если основание слишком грязное, то, кроме пылесоса, может потребоваться и влажная уборка.

Подготовка основания пола

Шаг 2

Тщательно пропылесосьте всю поверхность основания, уделяя особое внимание образовавшимся трещинам – там часто накапливается пыль

Очистка поверхности пылесосом

Шаг 3. Выполните грунтование поверхности основания. Это нужно для улучшения адгезионных качеств. Приготовленная грунтовочная смесь аккуратно наносится на поверхность основания при помощи щетки, валика или просто выливается. Грунтовочный слой после нанесения должен хорошо просушиться, поэтому дальнейшие работы можно выполнять только через сутки.

Грунтование поверхности

Шаг 4. Приготовьте раствор для наливного пола. Для этого нужно смешать порошок с водой в одной посуде в соответствии с пропорциями, указанными на упаковке. Категорически не рекомендуется отклоняться от рекомендаций производителя. Используя строительный миксер, тщательно размешайте смесь. Убедитесь, что в ней не осталось комочков.

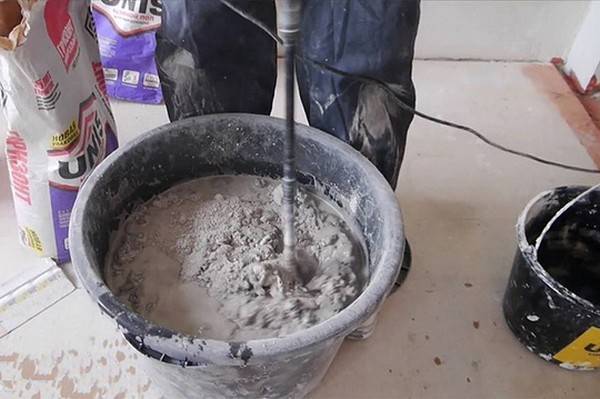

Приготовление раствора для наливного пола

Шаг 5. Готовый состав вылейте на основание. Смесь обладает достаточно высокой растекаемостью, но опытные мастера все равно выливают ее не в одном, а сразу в нескольких местах.

Вылейте раствор на основание

Шаг 6. Приступайте к разравниванию вылитой смеси. Для этой цели лучше использовать специальный инструмент – раклю или широкий шпатель, выполненный из металла. В процессе разравнивания нужно пройтись по поверхности слоя игольчатым валиком.

Разровняйте вылитую смесь

Шаг 7. Подождите не менее 3 часов до полного просушивания залитого пола. Как показывает практика, примерно столько времени нужно, чтобы материал начал обретать прочность. Но если при ремонте используется не быстротвердеющая смесь, то ждать придется намного дольше.

Ждите до полного высыхания смеси

Шаг 8. Проверьте ровность пола после того, как он станет застывать. Для проверки используйте правило или строительный уровень. Если в ходе проверки были выявлены какие-либо неровности, их нужно устранить при помощи шлифовальной машины. Если все сделать правильно и согласно инструкции, то никаких проблем с этим возникнуть не должно.

Бетонное покрытие самостоятельно поэтапно: пошаговая инструкция

Подготовка поверхности

С поверхности основания (с бетонной плиты) нужно удалить всю грязь,

  1. Сначала грунтуют первый раз, ждут высыхания, потом начинают наносить второй слой грунтовки.
  2. После высыхания второго слоя по периметру основания накладывается демпферная лента.

Демпферная лента сформирует нужный зазор

Монтаж маяков

Главное – выполнить правильные замеры, составить схему.

  1. Для работы понадобятся металлические профили. Необходимо заранее проверить их на возможное присутствие деформаций (неровность деталей, перепад по длине, изогнутость). Все эти параметры не должны иметь отклонений, иначе поверхность не удастся выровнять так хорошо, как необходимо.
  2. Маячки устанавливают на расстоянии чуть меньшем, чем правило. Достаточно 15 см от стены. Линии расчерчиваются через заданные промежутки.
  3. Фиксация осуществляется на цементную или гипсовую смесь. Гипс засыхает быстрее. Цементный раствор схватывается дольше.
  4. По отметкам из маяков распределяют детали, по нужной толщине наносимого слоя выравнивают все поверхности.

Внимание
После окончания работ уровнем проверяется ровность установки маяков. Если длины уровня не хватает на всю плоскость, то используют два правила, посередине которых располагают необходимый инструмент

Проходятся по всей ширине помещения с замерами.

Замешивание раствора

Порядок приготовления раствора в домашних условиях:

  1. В лоток или таз насыпают сухие компоненты, тщательно перемешивают.
  2. Когда цемент и песок хорошо перемешаются, к ним постепенно вливают воду тонкой струйкой.
  3. Замешивают без остановки до тех пор, пока консистенция не примет однородную структуру (не должно быть никаких комков или твёрдых включений).
  4. Смесь не должна быть слишком жидкой. Чтобы обеспечить вязкость, можно насыпать ещё немного песка.
  5. Для усиления свойств раствора добавляют в него пластификаторы.

Заливка

Этапы:

  1. Состав начинают заливать с определённого места. Для этого выбирают стену, удалённую от дверного проёма.
  2. В промежутках между маяками накладывают смесь, распределяют ее по поверхности правилом. Немного надавливая на инструмент, проводят им покачивающими движениями вдоль пола.
  3. Последовательно начинают закладывать смесь во всё промежутки.
  4. Когда раствор схватился, удаляют последовательно все маяки. Все места, которые подверглись деформации, замазывают остатками смеси.
  5. Покрытый слой оставляют высыхать до полной готовности.

Совет
Полноценное высыхание раствора занимает примерно трое суток. Через это время можно начинать дополнительные работы по формированию поверхности, выкладке кафеля, линолеума.

Выравнивание пола при помощи лаг

Длительного и довольно трудоемкого процесса проведения цементной стяжки можно избежать, применив старый и проверенный способ выравнивания пола по лагам. Этот вариант экономичен и обладает дополнительными преимуществами в виде улучшенной тепловой и шумовой изоляции, а свободное пространство между лагами не только позволяет выполнить удобную прокладку необходимых коммуникаций, но и обеспечивает хорошую вентиляцию, особенно важную при укладке напольных покрытий, содержащих древесину.

Такой метод с успехом применяется в помещениях, не позволяющих создавать большое давление на перекрытия. Это свойственно цементной стяжке, толщина которой может повредить перегородки в старых домах.

Необходимый материал и инструмент

При подготовке устройства пола на лагах особое внимание следует уделить материалу. Деревянный брус для изготовления лаг должен быть хорошо просушен и обязательно обработан препаратами для предотвращения появления микроорганизмов

С этой целью обычно применяют антисептик, но обычная отработка машинного масла тоже дает хороший эффект защиты от грибка и плесени. Сечение бруса обычно выбирается от 50х100 до 100х50 мм, но в комнатах с низкими потолками может быть использован и материал с сечением 50х50, чтобы не уменьшать и без того небольшое вертикальное пространство.

Деревянный брус для изготовления лаг

Устройство пола по лагам может быть выполнено с применением фанеры, древесно-стружечных или цементно-стружечных плит. Первые два варианта имеют слабые стороны в связи с недостаточной прочностью и невысоким противостоянием влажности. В последнее время для выравнивания пола чаще применяются плиты ЦСП.

Кроме способности полностью противостоять влажности, что делает возможным их использование в ванной комнате и на кухне, они обладают еще рядом достоинств. При довольно приемлемой цене этот материал очень прочен, не горюч, не поражается микроорганизмами, а в процессе обработки легко поддается порезке, сверлению и монтажу, при этом не ломаясь и не крошась.

В целом для выравнивания пола при помощи лаг понадобятся:

· деревянный брус;

· антисептик или отработанное масло;

· фанера, ДСП или ЦСП;

· болгарка или ножовка с мелким зубом;

· гидроизоляционный материал;

· утеплитель;

· капроновый шнур или леска;

· линейка, карандаш;

· дюбель-гвозди;

· саморезы;

· дрель;

· шлифмашинка;

· шпатлевка для выравнивания.

Технология выравнивания полов с применением ЦСП по лагам

Технология выравнивания полов с применением ЦСП по лагам

Перед началом работ обязательно производится подготовка и очистка от мусора бетонного основания, и укладка на поверхность слоя гидроизоляции. При установке лаг следует очень строго придерживаться горизонтального уровня. Первые опоры из бруса крепят у двух противоположных стен и в промежутке натягивают капроновый шнур или леску.

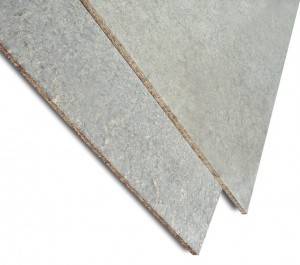

Плита ЦСП — это универсальный строительный материал в виде монолитных листов

Для цементно-стружечных плит оптимальное расстояние между лагами должно быть выдержано в пределах 45-50 см. Затем с таким же промежутком при помощи саморезов или дюбель-гвоздей монтируется поперечная обрешетка. Затем выполняется прокладка утеплителя, в качестве которого можно использовать пенопласт или минеральную вату.

Листы ЦСП легко режутся обычной ножовкой, но удобнее будет производить отделение частей болгаркой. Крепление к деревянному брусу осуществляется саморезами, а настил производится с обязательной разбежкой по швам. Щели между листами закрываются выравнивающей шпатлевкой, которая шлифуется после высыхания. Дополнительную влагоизоляцию поверхности можно придать обработкой специальным грунтовочным составом.

Что такое нивелир и его основные особенности

Нивелир является измерительным устройством, которое используется инженерами и строителями для определения высоты различных точек на плоскости. Главная задача этого прибора заключается в построении стабильной горизонтальной линии, с помощью которой определяются геометрические отклонения объектов.

Главной задачей нивелира считается построение стабильной горизонтальной линии

Работа с нивелиром требует понимания его принципа действия. Если заглянуть в окуляр современного приспособления, то можно заметить, что оно накладывает рисунок из линий на изображение объекта. Такая система называется визирной сеткой. Спроектированные линии располагаются не только в горизонтальной плоскости, но и по вертикали.

Наиболее технологичными и эффективными являются лазерные приспособления, которые проецируют линии визирной сетки непосредственно на необходимый объект. Построение нитей выполняется на 360°, что позволяет получить максимально точную картину расположения точек.

Большой популярностью пользуются лазерные нивелиры Бош, отличающиеся от других приспособлений качеством комплектующих деталей. При выборе конкретного устройства в первую очередь необходимо определить его назначение.

Наиболее эффективными и технологичными считаются лазерные устройства

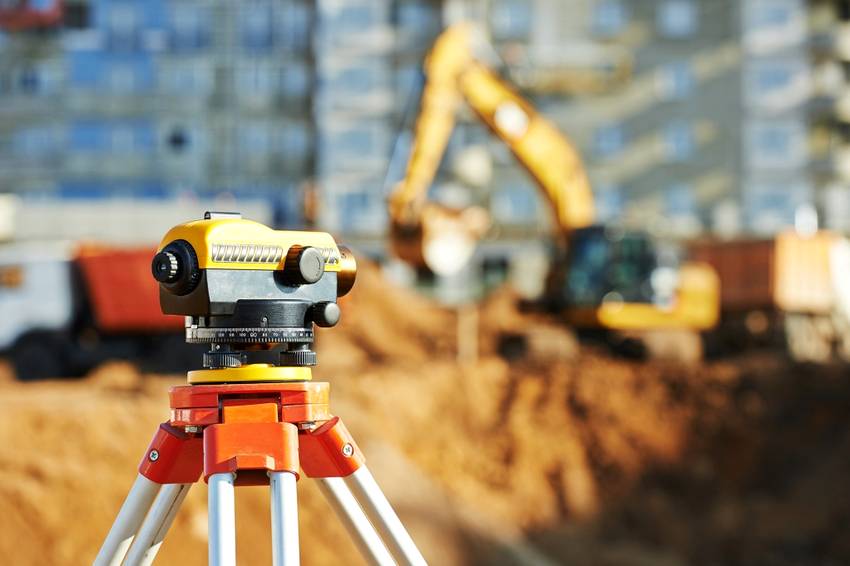

Нивелир: это многопрофильный прибор, используемый в строительстве

Такие приспособления являются очень полезными в строительстве, они используются для выполнения разных задач. С помощью данного инструмента можно организовать работу по нанесению облицовочного материала на любую поверхность.

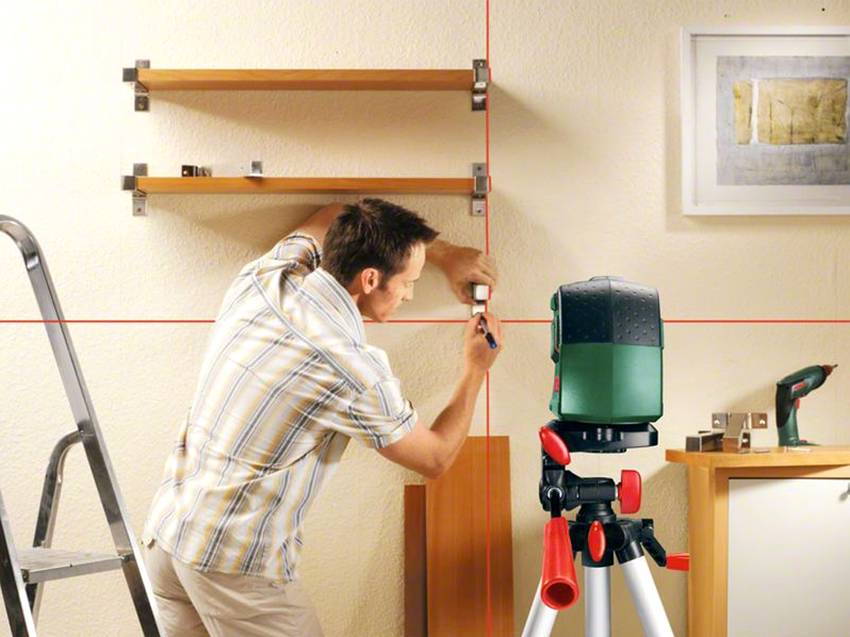

Нивелиры активно применяются при поклейке обоев. Если использовать этот прибор, то необходимость в организации отбивок пропадает. Уровень следует выставить под потолком и клеить полосы в соответствии с линией, которую показывает измерительный прибор. Узнать подробнее о том, как работать с нивелиром, позволяет просмотр видеоматериалов на данную тематику.

Это устройство также применяется опытными мастерами во время плиточной кладки. С его помощью гораздо проще выдерживать ровные линии, чем и обуславливается спрос на данное приспособление в строительной среде. Однако стоит сказать, что для облицовки рабочей поверхности плиткой понадобится инструмент, который рассекает луч на отдельные перпендикулярные пучки.

Нивелир – это универсальное устройство, которое может предназначаться и для других задач. Рассмотрим, в каких случаях используется этот прибор, помимо вышеперечисленных:

Нивелиры используют не только для строительства зданий, но и во время работ по внутренней отделке помещений

  • для отделки лестничных маршей;
  • монтажа различной бытовой техники;
  • сборки и установки мебели.

Таким образом, эксплуатационная сфера устройства довольно широка. Работать с нивелиром не так сложно, как кажется на первый взгляд, – достаточно понять принципы функционирования прибора.

Пошаговое выполнение работ

После того как был выбран и напечатан рисунок, закуплены все необходимые инструменты и материалы, можно приступать к самим работам.

Шаг 1. Первый этап – это подготовка основания. Черновой пол тщательно очищается от мусора и пыли. Производится обезжиривание поверхности, если на ней имеются пятна масла или краски. Все трещины, сколы заделываются герметиком, неровности шлифуются. Поверхность тщательно высушивается (допустимые показатели влажности основания – не более 4%, воздуха – не более 50%).

Очистка чернового пола

Шаг 2. Производится грунтование поверхности особой грунтовочной смесью для пола наливного. Нанесение смеси можно производить валиком или шпателем. Это необходимо для того, чтобы основание с выравнивающим слоем соединились очень прочно.

Грунтование пола

Шаг 3. После высыхания грунтовки (около 4 часов) на поверхность производится наливка белого эпоксидного материала для выравнивания основания. Разравнивание слоя производится при помощи широкого шпателя. На ноги необходимо надеть специальную шипованную обувь (краскоступы), которая позволит ходить по сырому покрытию.

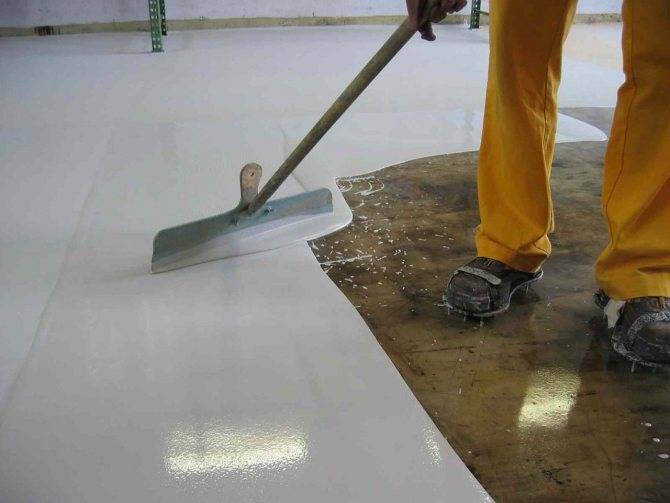

Выравнивание эпоксидного слоя

При работе нужно использовать краскоступы

Шаг 4. Производится обработка поверхности специальным игольчатым валиком. Это позволит удалить из толщи материала излишний воздух. Поверхность высушивается не менее 24 часов, после чего проверяется ровность слоя.

Обработка слоя игольчатым валиком

Шаг 5. Производится нанесение рисунка (краски, фиксация баннера и т. д.). Базовый слой грунтуется, на него наносится полимерный прозрачный раствор и растворитель, смешанные в соотношении 2:1 – клеевой раствор для баннера. Также клеевым составом может послужить финишный материал. Он наносится на черновую поверхность, а поверх клеится баннер

Очень важно выгнать из-под баннерной ткани весь воздух. Работу можно производить чистым валиком. Укладывается баннер с рисунком

Укладывается баннер с рисунком

Шаг 6. Производится подсчет количества полимерной смеси финишного слоя – оно будет зависеть от необходимой толщины и площади пола. В среднем, расход составляет 4-4,5 кг/м2. Далее материал выливается на поверхность баннера, тщательно разравнивается правилом. Воздух выгоняется игольчатым валиком. Далее пол закрывается полиэтиленовой пленкой до полного высыхания, а затем на поверхность наносится лак, который позволит защитить поверхность от механических повреждений.

Заливка финишного полимерного слоя

Как пользоваться нивелиром — пошаговая схема

Шаг 1: Установка штатива

Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой “штативной ноге”, ими выполняют точную настройку горизонтальности верхней площадки.

Шаг 2: Монтаж нивелира

Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном “окошке”, не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.

Шаг 3: Фокусировка оптико-механического узла

Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.

Шаг 4: Измеряем и фиксируем наблюдения

Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.

Привет, всем, в статье как пользоваться нивелиром рассмотрим для чего этот прибор нужен на стройке и как с ним работать.

Нивелир это прибор для выноса или определения высотных отметок, проверки ровности поверхности путем определения одной точки над другой горизонтальным лучом. Нивелиры делятся на лазерные и оптические и по точности измерения на точные и высокоточные.

За всю мою рабочею практику, лазерными нивелирами я пользовался редко и то в помещениях. На строительной площадке работают в основном только с оптическими нивелирами.

Преимущества лазерного нивелира перед оптическим в том, что с ним можно работать одному человеку. С оптическим нивелиром работают два человека, один снимает показания другой ставит рейку в точках съемки.

Оптический нивелир состоит из зрительной трубы, цилиндрического уровня, подставки для зрительной трубы с тремя подъемными винтами – тригер.

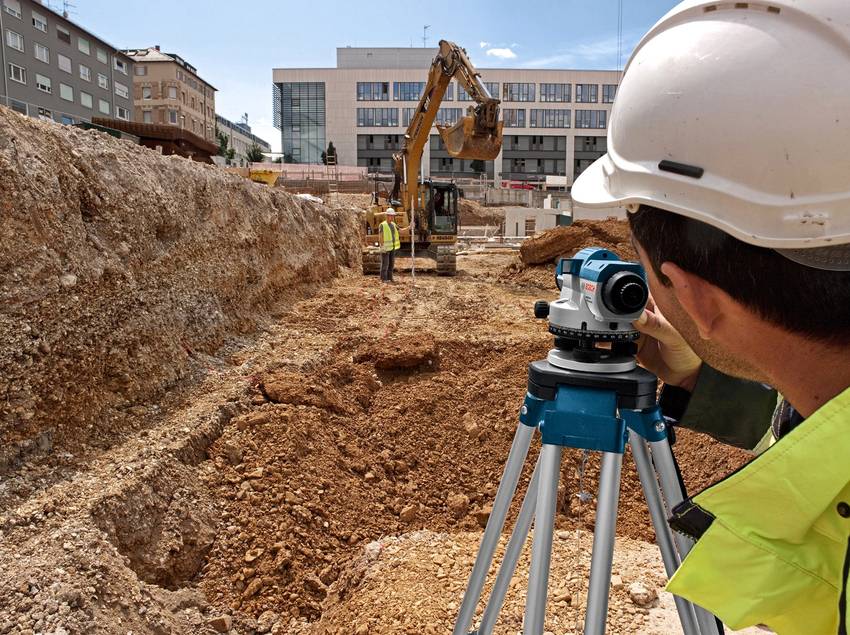

На стройке нивелир главный прибор по измерению высотных отметок, начиная с производства земляных, бетонных и некоторых видах отделочных работ. Работа с нивелиром начинается с самого начала строительства объекта.

Нивелирная съемка при строительстве минифутбольного поля

Стройка объектов на площадке начинается с геодезистов. Если вы строите свой дом, то начинаете с геодезичекой разбивки, выноса осей здания и высотных отметок. Следующим этап надо вычислить глубину котлована, под изготовление фундаментов и здесь без нивелира не обойтись.

Или надо сделать ровные бетонные полы или стяжку. Планировка полов начинается с выравнивания основания, которое может быть из щебня или песка в зависимости от проекта.

Один кубический метр бетона сегодня на рынке примерно стоит 5000 рублей и если плохо спланировать песком основание и залить бетонную плиту с перерасходом в 2-3 сантиметра, то это будет финансово затратно.

На 500 квадратных метров перерасход бетона равен 500 м2 х0.03 м =15м3, это будут не учтенные расходы. Чтоб не было таких убытков, обязательно надо делать нивелирную съемку на всех этапах подготовки основания.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
