Монтаж канализационных труб своими руками в частном доме: Обзор

Полезные советы по эксплуатации

Для того, чтобы автономная система стока и очистки вод как можно реже засорялась и функционировала долго и качественно, достаточно придерживаться немногих простых правил эксплуатации:

  1. Периодически рекомендуется проводить профилактическое промывание всех систем большими объемами горячей воды,
  2. По возможности избегать смывания в канализационный сток жиров животного происхождения – они затвердевают при охлаждении и накапливаются на стенках труб,

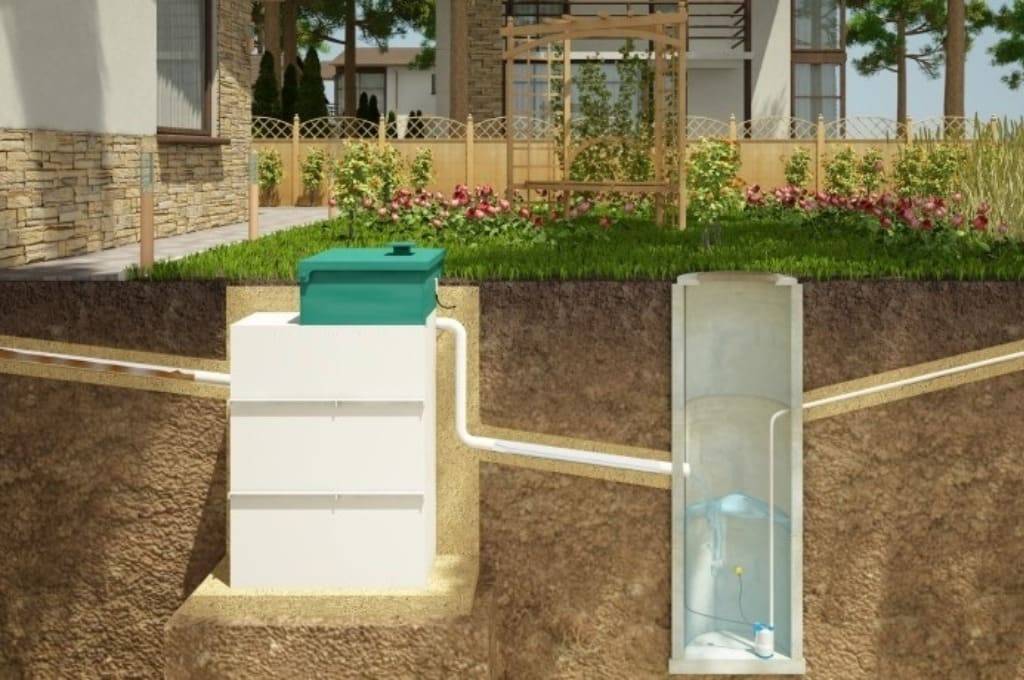

  3. Своевременно производить очистку септика – для септика КЛЁН очистка должна производиться не реже 1 раза в 2 года,
  4. Обязательно использовать в ванне и раковинах защитные сетки мусор-улавливатели, чтобы волосы, грязь и прочие отходы не попадали в сток.

Теперь вы знаете все и даже больше про монтаж своими руками канализации. Удачи!

Внешняя система

Собирается внешняя канализация в деревянном доме своими руками по такому алгоритму:

  1. Первым делом подготавливается траншея, в которой будет закладываться трубопровод. Глубина траншеи зависит от глубины промерзания грунта в регионе.
  2. При расположении труб на глубине менее 0,7 м их придется утеплять, чтобы предотвратить их замерзание при отрицательной температуре.
  3. Система должна быть установлена под уклоном, что обеспечивает нормальное движение стоков самотеком.
  4. Дно траншеи бетонируется или упрочняется, повышая жесткость всей магистрали.
  5. Длина магистрального трубопровода определяется индивидуальным проектом, при расчете которого необходимо опираться на строительные правила и нормы. План и проектирование канализации в частном доме должен выполняться заранее. Слишком близкая установка системы к дому будет неприятно влиять на комфорт и качество почвы, а если установить систему далеко, то с экономической точки зрения получится очень неэффективно.
  6. В конечной точке трубопровод внешней канализации соединяется с резервуаром для хранения и/или переработки сточных вод.

Виды

На сантехническом рынке сегодня представлен просто огромный ассортимент труб канализации. Есть варианты из разных материалов и с различными характеристиками. Такое разнообразие обусловлено большим количеством производителей и большой потребностью в подобных изделиях.

Чугун

Самым привычным и широко распространенным является чугун. Трубы из него отличаются высокой прочностью, огнестойкостью и долговечностью (срок службы 60–80 лет), а также устойчивостью к химии и перепадам температуры. Среди недостатков чугунных изделий можно выделить высокую цену и сложности с монтажом из-за большого веса. Плюс для чугуна свойственна шершавость поверхности, приводящей к наслоению жира внутри трубопровода и его сужению.

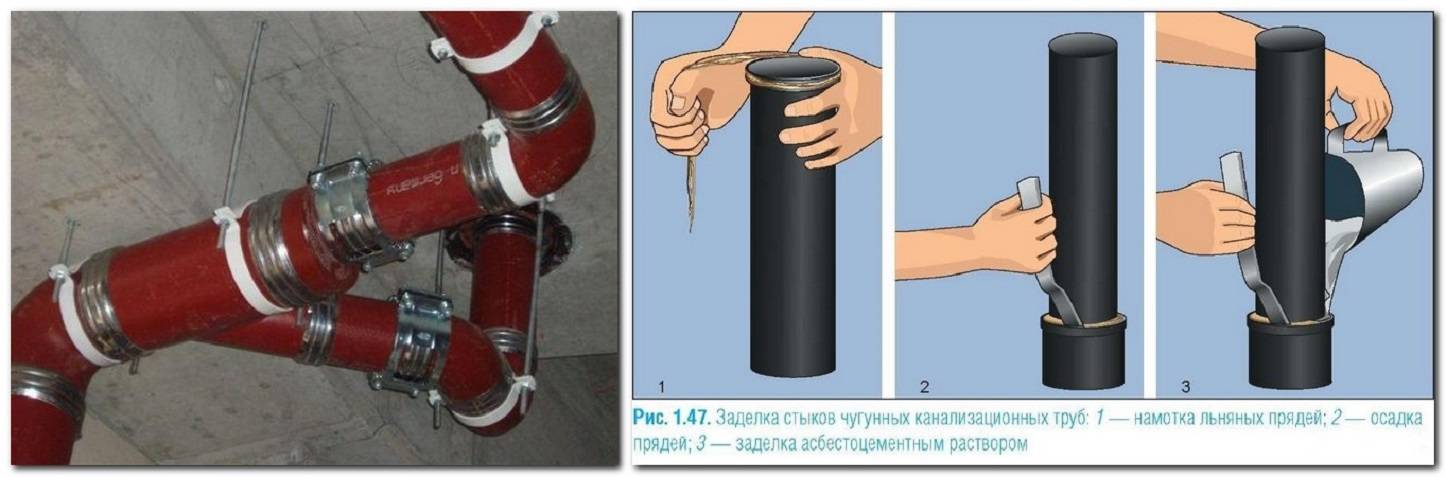

Способы соединения чугунных труб для канализации

Сталь

Стальные трубы обойдутся дешевле чугунных, но прослужат гораздо меньше (максимум 30 лет). Они гораздо более подвержены коррозии, нежели аналоги из чугуна. В частных домах этот вариант встречается крайне редко. Если долговечность не столь важна, то лучше внутреннюю канализацию лучше сделать из пластика.

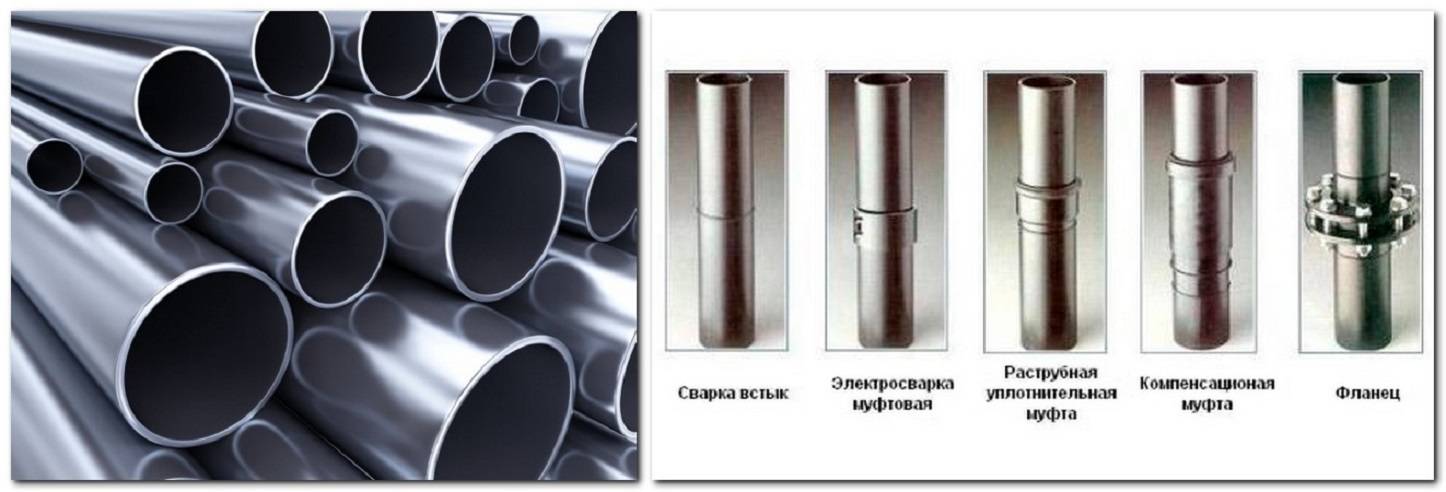

Способы соединения стальных труб

Трубы ПВХ

Наиболее распространенными среди пластиковых труб являются изделия из ПВХ (PVC, поливинилхлорида). Они дешевы, легки по весу, гладкие внутри и служат порядка 40 лет. Плюс ПВХтрубы устойчив к коррозии и агрессивной среде.

Единственный их серьезный недостаток – довольно низкий максимум рабочей температуры. Нагретая выше +600 С вода при длительном воздействии постепенно разрушает поливинилхлорид. Вообще трубу ПВХ рекомендуется использовать при укладке уличного участка канализации, где стоки с разных сантехнических приборов уже смешаны и не столь горячие.

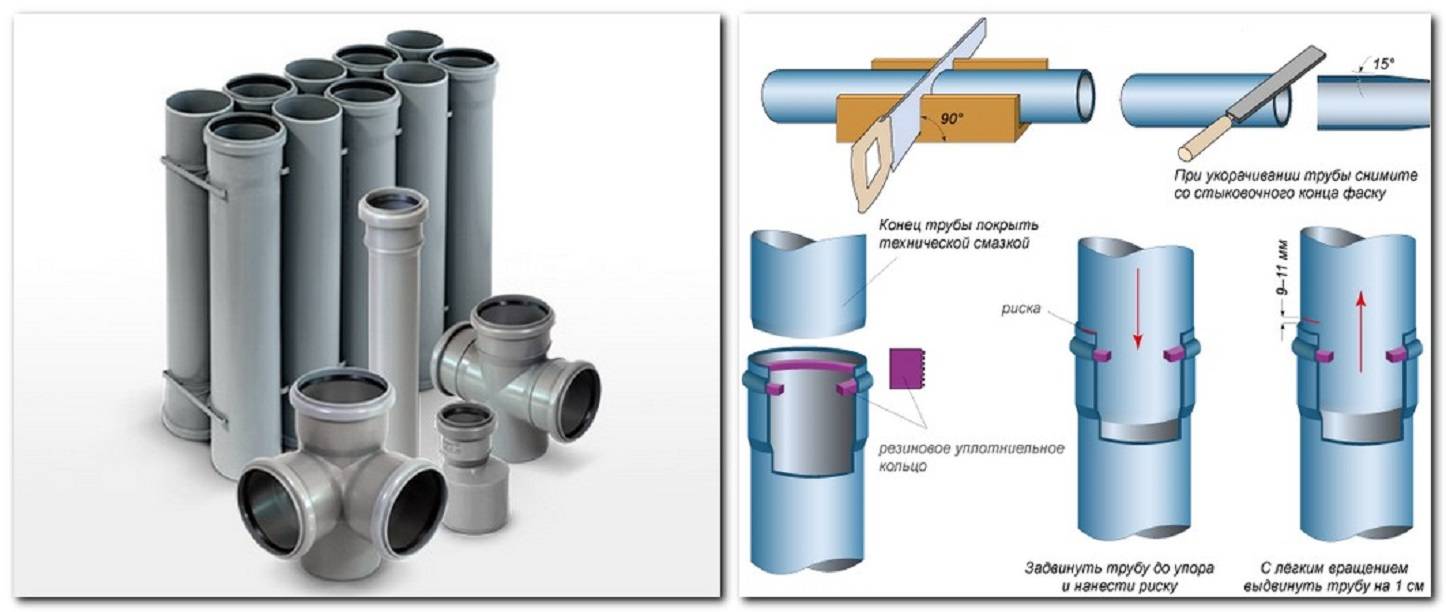

Способы соединения труб из ПВХ

Полипропилен

В сравнении с PVC полипропилен более прочен и спокойно переносит нагрев до +1000С. Трубные изделия из него отличаются повышенной износостойкостью и способны прослужить до 100 лет. Но они и стоят несколько дороже, нежели трубы ПВХ для внутренней канализации.

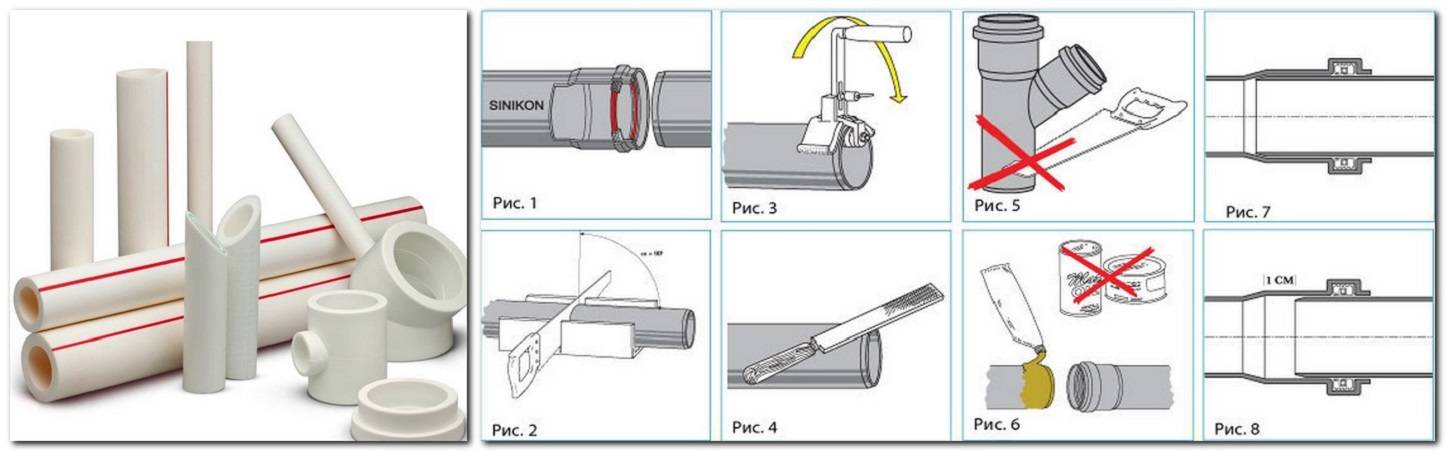

Способы соединения труб из полипропилена

Полиэтилен

Полиэтиленовые аналоги по характеристикам практически полностью повторяют поливинилхлоридный вариант. Они лишь немногим более стойкие к агрессивной химии, но при этом обойдется дороже труб ПВХ. Плюс изделия из полиэтилена более мягкие и легче повреждаются изнутри абразивными частичками (песчинками или ржавчиной, содержащимися в сточной воде канализации частного дома).

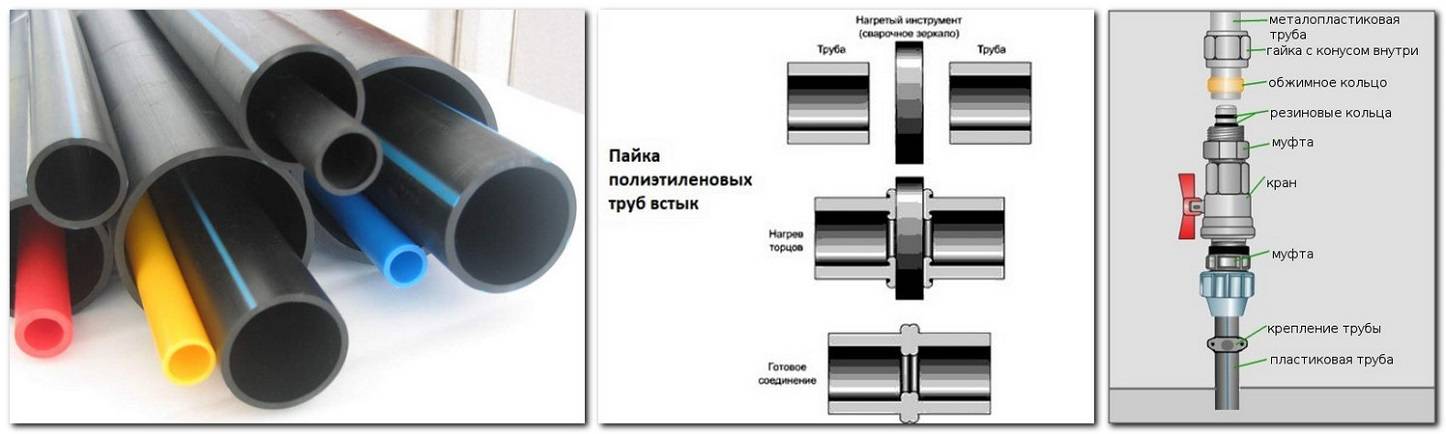

Способы соединения труб из полиэтилена

Асбестоцемент

Канализационные трубы из асбестоцемента обычно используют для прокладки уличной части системы водоотведения. Их отличает повышенная коррозионная стойкость и дешевизна. Однако прослужат они максимум 25 лет. Потом асбестоцементную трубу обязательно придется менять из-за износа.

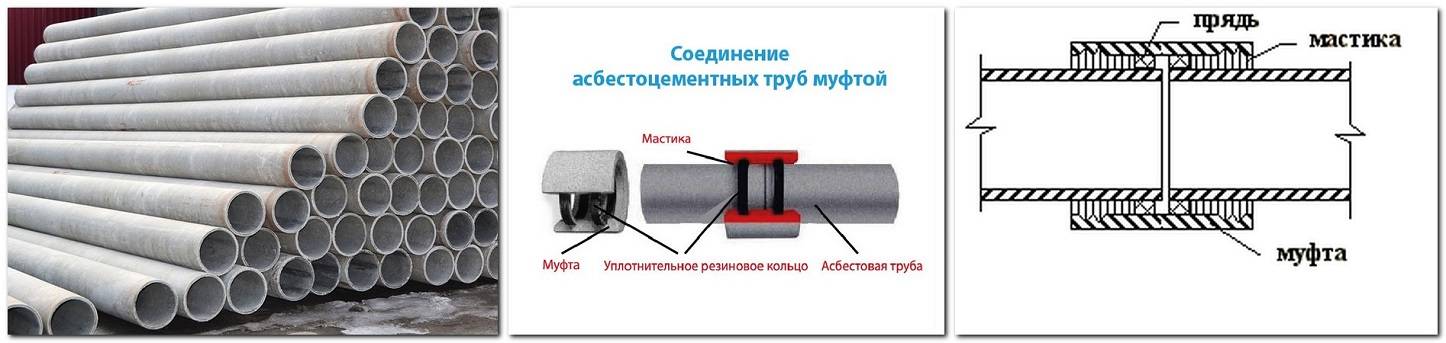

Способы соединения труб из асбестоцемента

Керамика

Самой долговечной, устойчивой к химии, гладкой и одновременно дорогой является керамика. Трубы для внутренней канализации из этого материала относятся к премиум-сегменту. При этом они достаточно хрупки и сложны в самостоятельном монтаже.

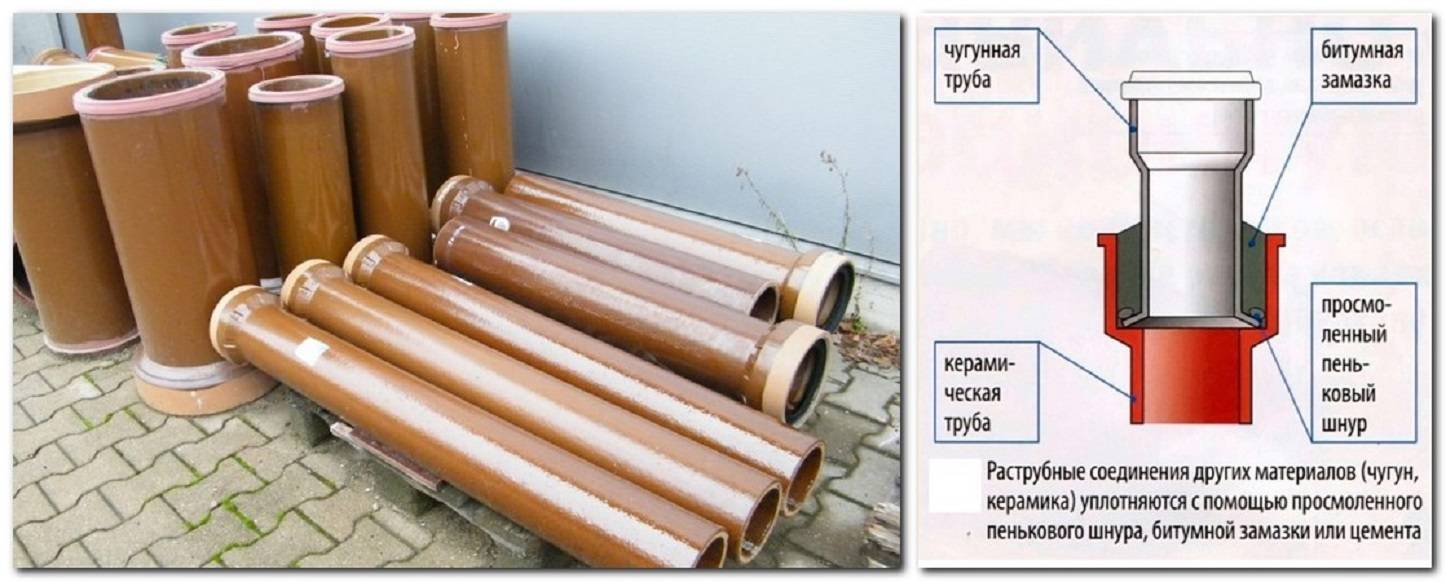

Способ соединения керамических и чугунных труб

Выбор и составление схемы

               Начинать создание автономной канализационной системы надо с определения ее конфигурации. В этом неоценимую помощь способна оказать заранее составленная схема. Где отображаются все точки установки сантехнических приборов, расстояния и уклоны, ось монтажа стояка и прочие нужные и важные особенности прокладки трубопроводов. При создании схемы надо учитывать специфику и требования к определенным участкам:

  • канализационные отводы от кухонной мойки, умывальника, ванны или душевой кабины должны состоять из труб диаметром 50 мм;
  • стояк канализации в частном доме, а также отвод от унитаза, присоединенный к нему, должны иметь диаметр 110 мм;
  • все элементы горизонтальной части системы должны располагаться с возрастанием диаметра в направлении стояка, но не наоборот;
  • оптимальный вариант — использование пластиковых труб;
  • канализационный стояк располагается только вертикально. Ревизионный люк в нем должен быть обязательно, в доступном и удобном для выполнения различных работ месте.

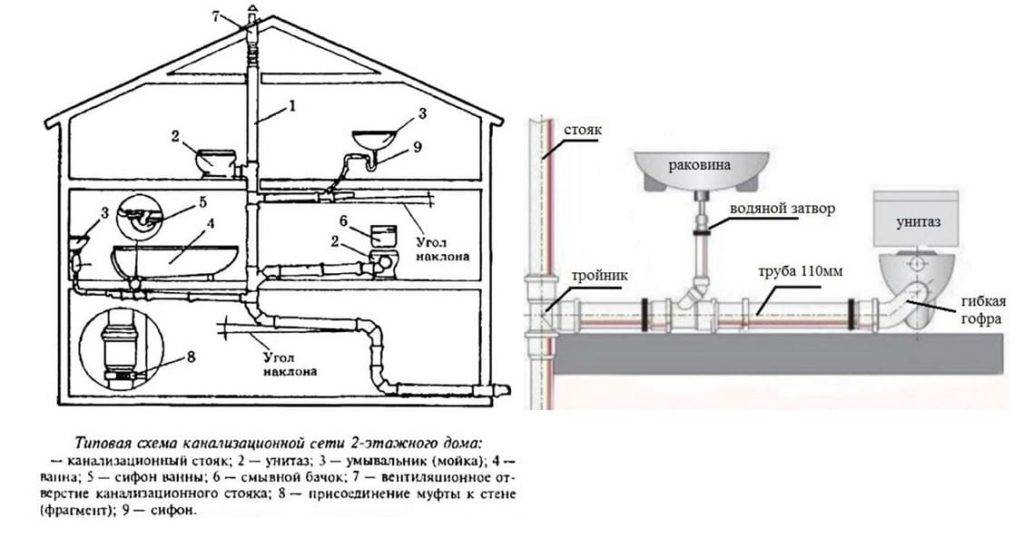

схема

Грамотно выполненная разводка канализации в частном
доме, схема или рабочий чертеж которых дают полную информацию обо всех
особенностях монтажа, обеспечит долговечную и безотказную работу системы.

4 Монтаж канализационных труб своими руками – важные особенности процесса

Самостоятельное обустройство домашней канализационной системы рекомендуется выполнять при помощи полимерных изделий. Справиться с данной задачей может любой человек. Полимерная труба на одном конце имеет срез с фаской, на другом – уплотнительное кольцо и муфту. Достаточно вставить до упора в муфту конец другой трубы, а затем примерно на 15 мм вытащить ее назад. Две части трубопровода уже соединены!

Кольцо-уплотнитель в этом случае обеспечивает качественную герметизацию сети, а от деформаций, вызванных расширением (линейным) труб в ходе их применения, система защищена демпферным зазором, находящемся в зоне соединения двух частей трубопровода. Если используются изделия с раструбным способом соединения канализационных труб, их сборка также не отличается высокой сложностью: одно трубное изделие вставляется в раструб другого (опять же-таки, до упора), а затем это место уплотняется кольцом, сделанным из резины.

Сборка канализации с применением чугунных труб возможна исключительно на месте монтажа конкретных участков сети. А вот пластиковые изделия допускается собирать в удобном месте (например, на открытой площадке), а уж затем заносить в дом, где и производить дальнейшие монтажные мероприятия. Крепление канализационных труб к стене выполняется при помощи хомутов с вкладышами из резины. Этот вид крепежа должен плотно обхватывать трубу (другими словами, соответствовать ее диаметру). Хомуты могут быть:

  • пластиковыми;
  • металлическими.

Хомуты из металла предназначены для высокопрочного и жесткого крепления канализационных труб к стене, а из пластика подходят и для жесткого, и для подвижного варианта соединения. При этом пластиковый крепеж имеет более низкую стоимость.

Как сделать монтаж?

При установке канализационных труб своими руками рекомендуется соблюдать такие правила:

  • используйте ножовку по металлу для нарезания заготовок;
  • вставляйте трубы в раструбы без перекосов перпендикулярно их срезам;
  • ведите сборку системы стоков по направлению от тройника к источникам потребления воды;
  • контролируйте уровнем каждый этап сборки;
  • не заливайте магистраль бетоном, лучше закрыть ее пластиком, который легко снять;
  • не забывайте смазывать стыки и оставлять демпферный зазор.

При соблюдении правил проведения расчетов, нанесения разметки и сборки канализационная система прослужит не меньше, чем само строение.

Как определить уклон трубы в траншее

  • глубина промерзания грунта;
  • глубина входа канализационной трубы в септик или общую трубу;
  • количество поворотов;
  • близость грунтовых вод.

Правильная укладка канализационных труб в траншею подразумевает соблюдение уклона. Уклон каждого погонного метра трубы диаметром 110 мм должен быть не меньше 2 см в сторону стока. При меньшем уклоне вода будет уходить в общую канализацию медленно, без эффекта самоочищения. Поскольку при выводе стоков из дома их температура 15-20ºС, выход из строения достаточно углубить на 50 см. Если уложить трубу на такой глубине нет возможности, ее надо хорошо утеплить. Трубопровод не заглубляют в случае близкого залегания грунтовых вод, в этом случае его утепляют по всей длине. Использовать для канализации под землей можно такие материалы:

  • вспененный полиэтилен;
  • пенопласт;
  • керамзит.

Траншея для труб должна быть с минимальным количеством поворотов, оптимально — прямая. При наличии в траншее изгибов и длине системы более 12 м устанавливаются смотровые колодцы для устранения засоров и поломок. Прокладка наружной канализации на первом этапе предполагает проведение земляных работ. Для труб диаметром 110 мм копают траншею шириной 60 см и глубиной на 10-15 см ниже проектируемой для создания амортизационной подушки.

Видео: монтаж наружной канализации ↑

Отчет об установке локальной наружной канализации без помощи профессиональных строителей.

Что дешевле: выполнять монтаж канализации самостоятельно или доверить установку наружной разводки специалисту? Сэкономить не удастся: слишком много нюансов, от которых зависит, будет ли система нормально работать. Малейшие промахи в определении наклона, глубины приведут к тому, что всю канализацию нужно будет переделывать. А ремонт неправильно проложенного трубопровода обойдется дороже, чем профессиональный монтаж – придется разбирать трубопровод, менять траекторию укладки, регулировать наклон. Самостоятельно провести коммуникации без ошибок удастся только на идеально ровном участке при небольшой длине ветки.

Схема подключения стационарного типа канализации

Для осуществления работ используя эту схему, можно выбрать, резервуар, который изготовлен из разного материала и изготовить септик самостоятельно.

Использовать этот вариант и схему, можно, даже если, изготовляется канализация на даче своими руками, и на участке располагается скважина с водой. В этом случае жидкие отходы не поступают в почву и не портят её качество. Но есть один недостаток изготовления канализации по этой схеме. Потребуется периодически вызывать ассенизаторов для выкачки нечистот, а это дополнительные денежные затраты.

Решив установить этот вид канализации, во время работ, необходимо закопать септик на глубину два метра. Трубопровод в этом случае лучше подводить на глубине ниже промерзания грунта. Показатель зависит от региона проживания или нахождения дачного участка, где проводится монтаж системы.

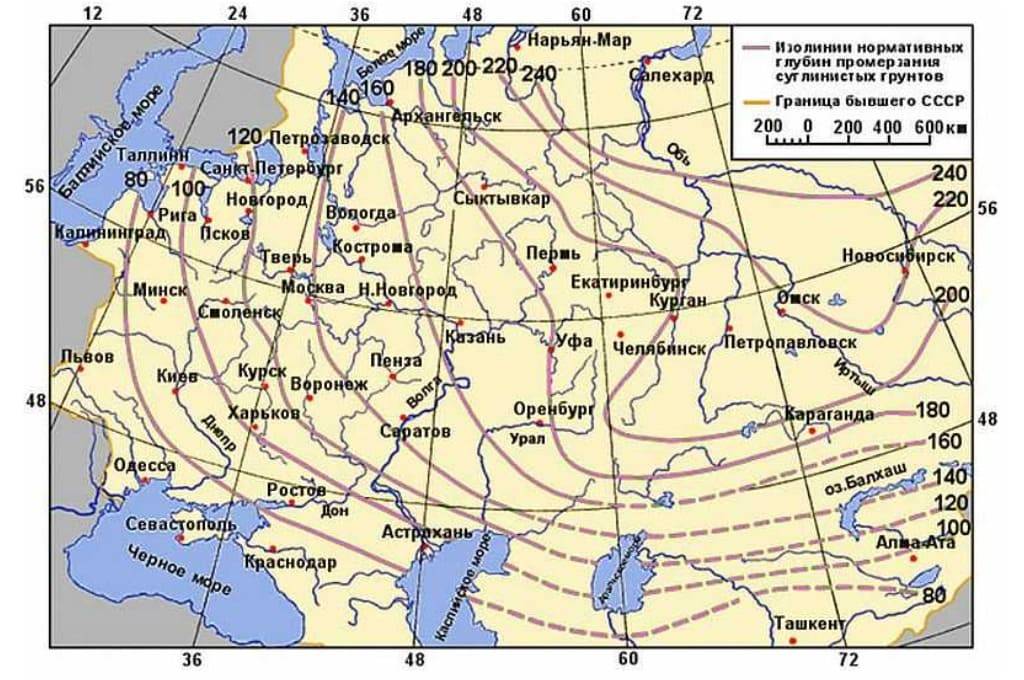

Карта промерзания грунта

Объём ёмкости для накопления нечистот подбирается в этом случае, отталкиваясь от стандартного объёма бочки установленной на ассенизаторской машине. Стандартным объёмом бочки считается три куба отходов. Поэтому и ваш резервуар должен быть примерно такого же объёма. Если вы установите септик большего размера, он будет накапливать гораздо больше нечистот, но в этом случае придётся вызывать ассенизаторов несколько раз, а это также дополнительные затраты.

Если ваша семья состоит, из четырёх человек, рабочая ёмкость, при условии регулярного использования ванны, туалета и других сантехнических приборов, которые нуждаются в канализационном сливе, герметичный септик наполнится в течение двух или трёх недель.

После этого вам придётся обращаться к ассенизаторам, чтобы откачать накопленные отходы. А если вы думаете построить беседку на дачном участке и к вам придут гости, то не только им станет неудобно находиться во время процесса выкачки, но и вам.

Подключаем канализацию к частному дому

Перед началом строительства собственного жилого дома, каждый владелец всегда сталкивается с рядами различных проблем. Первым делом, необходимо создать правильное проектирование объекта и последующих монтажных работ. Если, жилой участок находится в районе, где не построены централизованные коммуникационные сети, то придется принимать меры и строить автономный вариант. Подключение канализации автономного типа – потребует денег и времени. Если, владелец строит свой дом недалеко от централизованных сетей, то существует отличная возможность систему подключить к городской канализации. Это наиболее выигрышный вариант.

Related Posts via Categories

  • Фасонные части канализационных труб – важные кирпичики сети
  • Диаметры канализационных труб – что производят и как используют?
  • Уклон канализационной трубы – должен строго соблюдаться!
  • Угол наклона канализационной трубы для внутренних и наружных систем
  • Срок службы чугунных канализационных труб и методы его продления
  • Промывка канализационных труб – устранение простых и сложных засоров
  • Канализационные трубы – что лучше, сталь или ПВХ?
  • Ремонт канализационных труб в квартире своими руками – это не проблема!
  • Гофрированная труба канализационная – безупречная канализация!
  • Канализационные трубы и фитинги – какие выбрать?

Что нужно для сооружения внутридомовой системы канализации

Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой. Для стояков используют трубы диаметром 100 мм, а для остальных приборов 50 мм. Для соединения с наружной канализацией применяют гофрированную трубу, по причине ее лучшего сопротивления подвижкам грунта.

Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:

  • Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
  • В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
  • Тройники различных видов являются фитингами для организации разветвлений труб.
  • Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.

Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.

Трубы и фасонные части для канализации

Этапы монтажа

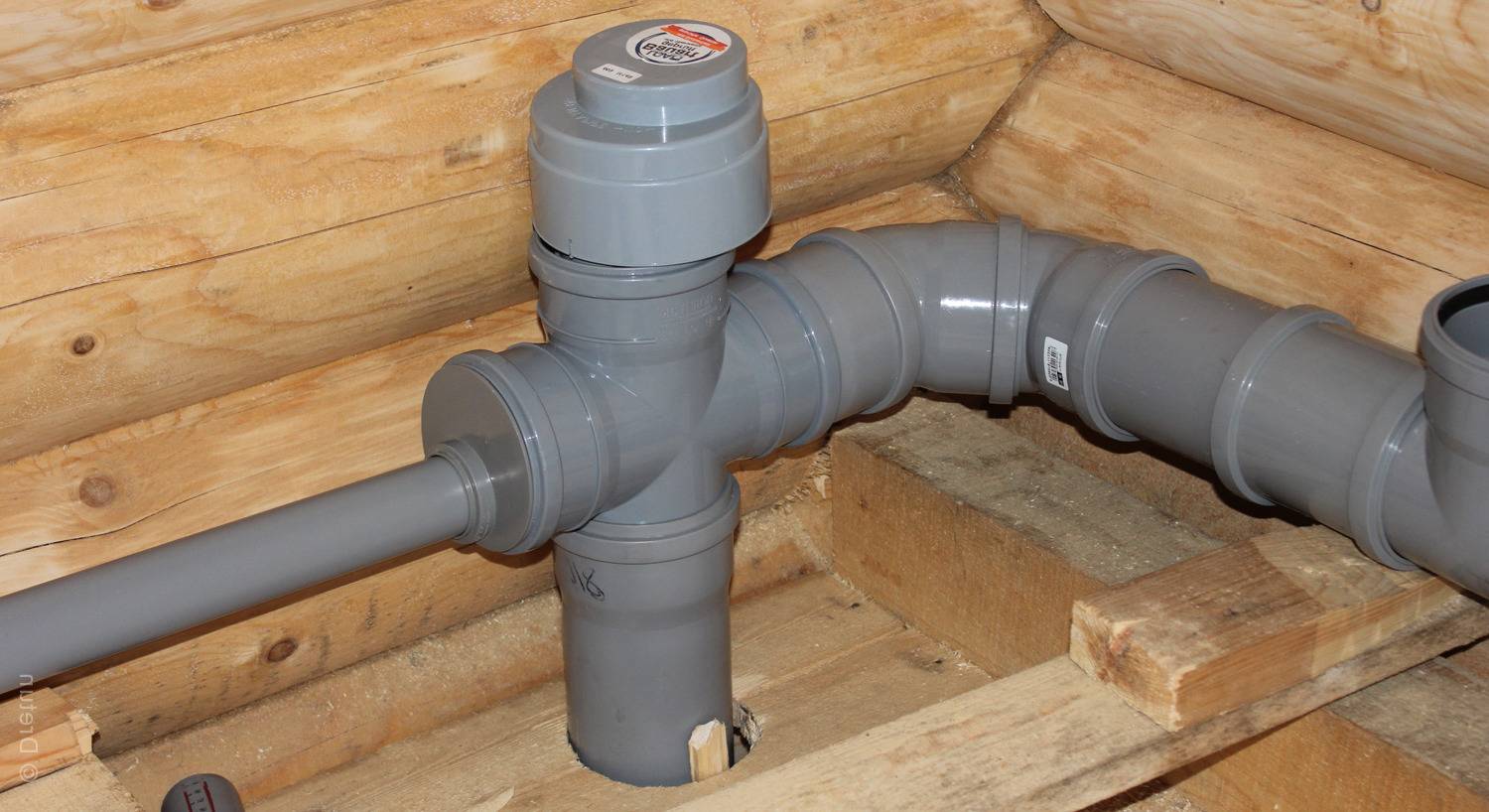

Для внутренней канализации используются серые трубы

Монтировать домашнюю канализацию нужно с внутренней её части. Во всех комнатах, имеющих сантехническое оборудование (кухня, санузел, бассейн, сауна) монтируют трубы в сторону стояка. Разводку делают из туб диаметром 50 мм. К унитазу подключают трубу сечением 110 мм.

Все стыки, соединения обязательно обрабатывают герметиком. В местах выводов под бытовую моющую технику устанавливают заглушки.

Стояк подводят к фундаменту, в котором заранее пробито отверстие диаметром 130-160 мм. В него обязательно вставляют металлическую гильзу. Через неё выводят трубу коллектора наружу. Место вывода наружной трубы качественно утепляют, зазоры между гильзой и фундаментом бетонируют.

Внешняя канализация

Первоначально придется выкапывать траншеи под коллектор. Их роют от самого выхода трубы из дома и вплоть до предполагаемого места расположения септика. Глубина копки зависит от уровня промерзания грунта в регионе, как правило, составляет не менее 70-90 см. Верхний край уложенной трубы должен находиться на этой отметке от поверхности грунта.

В ходе копки траншей соблюдают заданный СНиП уклон. Конечный приемник стоков должен располагаться ниже выхода канализационной трубы из дома. Далее работают так:

  • На дно траншей насыпают подушку из песка и хорошо трамбуют её.
  • На основу укладывают трубы, надежно соединяя их.
  • Полностью собранную систему проверяют на герметичность. Если протечек нет, вода из дома уходит свободно, можно проводить засыпку коллектора. Грунт при этом сильно не трамбуют. Он со временем усядется сам. При необходимости потом подсыпают еще земли сверху.

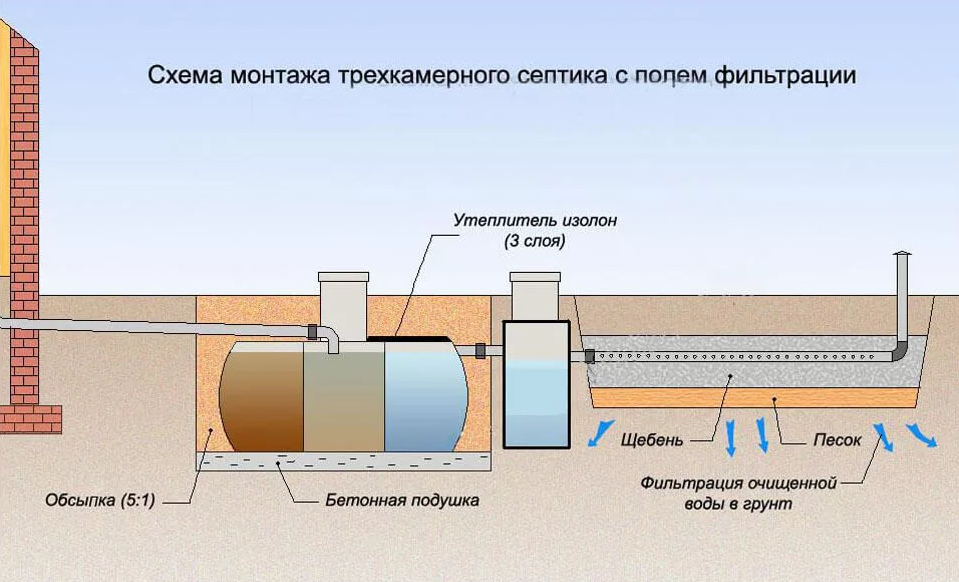

Устройство септика

На конечном этапе работ при монтаже частной канализации нужно построить самодельный септик. В качестве самого простого варианта можно использовать резервуар в виде пластиковой бочки. Некоторые строят приемник для нечистот из автомобильных покрышек, бетонных колец. С пластиком работать проще. Принцип монтажа двухкамерного септика выглядит так:

Под резервуары копают ямы в соответствии с параметрами бочек. При этом глубину и ширину котлована увеличивают на 30-40 см под основание и засыпку.
Дно ямы тщательно трамбуют. Насыпают песчаную подушку из увлажненного песка. Его хорошо уплотняют.
На песок под первой камерой ставят деревянную опалубку и наливают бетонный раствор толщиной 20-30 см.
Дно второго резервуара делают дренажным. На подушку из песка насыпают слой мелкого щебня, а сверху — битый кирпич или булыжник.
После высыхания раствора устанавливают оба резервуара рядом друг с другом

Важно, чтобы не было перекосов.
Обе камеры соединяют переливной трубой на уровне 40 см от дна бочек.
К первому приемнику в верхней его части подводят сливную/сточную трубу. Все стыки хорошо герметизируют.
Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта. Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.

Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.
