Выбираем насос для колодца с верхним и нижним забором воды - водоснабжение дома своими руками

Преимущества вибрационных насосов

Положительными сторонами погружных насосов являются:

Надежность. Конструкция не содержит подшипников и деталей с высокой подвижностью, поэтому не нуждается в смазывании и техобслуживании.
Неприхотливость. Данный тип насосов приспособлен для работы при любых температурных режимах, а также в щелочной и соленой воде.

Также можно отметить простоту ремонта и долгий срок службы. Но данные преимущества зависят от многих параметров и не являются чертой исключительно вибрационных насосов.

Простой механизм обеспечивает высокую надежность и неприхотливость к условиям работыИсточник stroypay.ru

Правила обслуживания водопровода

Правильно установленная система редко дает сбои, однако профилактические работы и осмотры могу предупредить некоторые поломки.

насос — следить за работой насоса, вовремя чистить его и заменять расходные материалы, например, резиновые прокладки;
герметизация — при изменении состава воды проверять герметизацию колодца (возможно попадание поверхностных вод);
давление — следить за давлением в системе (норма – от 2,5 до 4 атмосфер);
фильтры — использовать фильтры, которые очищают воду от крупных частиц и примесей, чем предупреждают механические поломки оборудования.

Автоматизация процесса позволит контролировать систему даже при вашем отсутствии. В случае резкого изменения давления или аварийного пересыхания источника сработавшее реле остановит работу станции.

Зарубежные марки

Дачники и просто любители загородной жизни отдают предпочтение следующим маркам насосного оборудования от зарубежных производителей:

Испанское насосное оборудование «ESPA» характеризуется стабильностью и выносливостью в работе, максимально приспособлено в эксплуатации в сложных климатических условиях российских регионов. Первыми агрегатами испанской были насосы центробежного типа. В настоящее время можно увидеть погружной колодезный насос и поверхностные станции от этого производителя.
Итальянская занимается поставкой на российский рынок колодезных насосов глубинного типа и самовсасывающих поверхностных станций. Изделия этого производителя характеризуются сравнительно небольшой массой в сочетании с прочным корпусом и деталями. Производство осуществляется с использованием антикоррозионных материалов, которые соответствуют самым высоким экологическим требованиям.
Германская насосная техника «KARCHER» представлена на рынке погружными насосами для колодцев и станциями водоснабжения с автоматикой и гидробаком. Насосная техника этого производителя отличается сборкой высокой точности и долгим эксплуатационным периодом.
Специализация германской — производство садового инвентаря и оборудования для сада и дачных участков. Здесь налажен выпуск садовых колодезных насосов для водоснабжения дома, которые могут забирать воду из неглубоких источников водоснабжения, а также скважинной насосной техники и автоматических напорных станций.
из Дании можно назвать самым крупным производителем насосного оборудования. Изделия этого производителя отличаются износостойкостью и высокой степенью коррозионной защиты. Благодаря этим качествам поверхностный и глубинный насос для колодца пользуется огромной популярностью.
Насосное оборудование итальянской относится к премиум-классу. Все агрегаты имеют уникальную систему защиты двигателя от перегрева, скачков напряжения и «сухого хода». Для всей продукции свойственна высокая производительность и возможность закачивать воду с легкими загрязнениями в виде мелких песчинок.

Конструктивные особенности погружных насосов

Насосы вибрационного типа имеют простую, понятную для среднестатистического пользователя конструкцию. Для длительной эксплуатации данного устройства не требуется проведения технического обслуживания.

Основные элементы вибрационного насоса и их описание:

Корпус устройства. Основной особенностью данного элемента является материал, из которого он изготавливается. Наиболее популярен алюминий, так как этот метал не подвержен коррозии, обладает небольшим весом. При создании сплава алюминия с другими металлами прочный материал, который хорошо переносит небольшое механическое воздействие.
Электромагнит. Имеет самую простую конструкцию: сердечник из стали (иногда используется большое количество стальных пластин, соединённое клейким материалом), две катушки индуктивности, которые находятся на одинаковом расстоянии от сердечника. В качестве дополнительного диэлектрика, а также теплоотводящего материала, сердечник и катушки заливают компаундом.
Вибратор. Основной рабочий элемент насоса, представляет собой якорь, в котором посредством опрессовки крепится шток из металла или стали. Сверху металлического штока устанавливается амортизатор с закреплённой внутри резиновой втулкой. В качестве направляющего элемента выступает резиновая диафрагма, закреплённая на небольшом расстоянии от амортизатора. Диафрагма – это очень важный элемент, она также соединяет электропривод устройства и его корпус.

Какой насос нужен для скважины

Перед установкой выкачивающего прибора в скважину необходимо его грамотно подобрать. Так, опускать погружной вибрационный прибор в ствол водоскважины не рекомендуется из-за специфики работы такого оборудования. Желательно в описанные колодцы покупать центробежный насос. Из-за опускания воды в разные сезоны года он меньше подвержен вероятности поломок.

Использовать центробежный насос на определенной глубине колодца следует еще и по следующим причинам:

Способ охлаждения. В случае перегрева насоса, опущенного на определенную глубину, окружающая жидкость сможет снизить его температуру. При отсутствии около прибора охлаждающей воды происходит постепенное расплавление подшипников, обеспечивающих вращение моторного вала.
Способ проникновения воды внутрь прибора. Под давлением верхнего водного столба внутрь насоса поступает окружающая жидкость. Если над прибором не будет воды, он быстро выйдет из строя.

Как установить колодезный насос

После выбора и покупки насоса его останется только установить и подключить (см. Правильный выбор и установка насоса в колодец). Как это сделать своими руками?

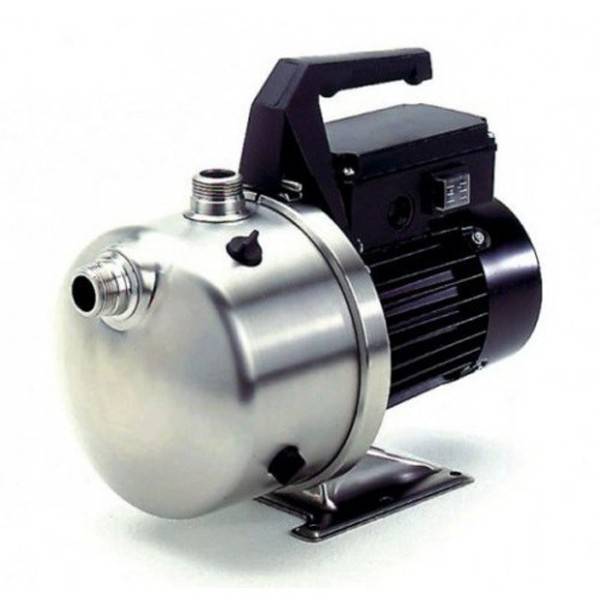

Монтаж насосов поверхностного типа

Выбор места монтажа выбирается исходя из назначения агрегата и периодичности его использования:

Если насос нужен только для наполнения емкости или полива участка в те дни, когда вы приезжаете на дачу, его просто ставят на ровный и сухой участок земли рядом с колодцем или на берегу водоема, а по окончании работы отключают и переносят в помещение для хранения.

Основанием для монтажа может служить деревянный щит

Если устройство используется постоянно для обеспечения водой дома и для технических нужд в летнее время, его можно установить под навесом или в сарае и убирать на зиму.
Агрегаты, обеспечивающие круглогодичное водоснабжение личного хозяйства, можно монтировать только в хорошо утепленных или отапливаемых помещениях: кессонах, гаражах, подвалах домов.

Подключение выполняется очень просто: на всасывающем шланге или трубопроводе закрепляют сетчатый фильтр и обратный клапан и опускают этот конец в воду. Второй конец присоединяют к всасывающему патрубку насоса, а подающую магистраль – к напорному. В корпус устройства заливают вода. После чего его можно включать в сеть.

Насос с подсоединенным напорным и всасывающим шлангами

Монтаж насосов погружного типа

Чтобы установить погружной насос, нужно знать глубину колодца. От этого зависит длина подающего трубопровода, который подсоединяется к устройству перед монтажом.

Это может быть:

Садовый шланг, если цель использования насоса заключается в поливе и наполнении емкостей;
Пластиковые или металлические трубы, если агрегат используется постоянно.

После подсоединения трубопровода к выходному патрубку насоса инструкция требует зафиксировать на нем подающий электрический кабель, чтобы защитить его от повреждений и чрезмерного провисания. Делается это с помощью скоб или хомутов с небольшими провисаниями кабеля относительно трубы.

Готовый к погружению насос. Кабель соединен со шлангом пластиковыми хомутами

Но опускать агрегат в колодец за трубу с кабелем нельзя. Для правильного монтажа в верхней части корпуса есть специальные проушины, в которые продевается и фиксируется металлический или капроновый трос.

С его помощью и происходит погружение на заданную глубину, после чего свободный конец троса закрепляется на стенке или крышке колодца.

Делаем установку насоса в колодец

Здесь можно применит не один вариант.

Это Вы определите конкретно для вашего варианте:

В качестве примера можно привести попытку установки скважинного насоса длиной 60 см в колодец с уровнем воде всего полтора метра. Поэтому выбор типа насоса и варианта его установки должен рассматриваться индивидуально. Например, чтобы предотвратить засасывание песка иногда целесообразно установить круг из безвредного некоррозируещего материала на высоте 5-10 см от дна колодца.
Долговечность любого электрооборудования зависит от количества его включений и выключений, поэтому для увеличения срока службы устанавливаются гидроаккумуляторы. Эти устройства позволяют накапливать некоторый объем воды, сглаживая импульсные воздействия на систему при кратковременной подаче воды. Внося элемент запаздывания, гидроаккумулятор предотвращает выключение насоса при закрытии крана и обеспечивает систему водоснабжения при отсутствии электроэнергии.

Установка поверхностного

Эта конструкция больше всего подойдет, если вы ее будете применять только в теплую погоду:

Установка поверхностного насоса на два дома

Делаем установку возле колодца. Площадка должна быт жесткой и ровной;
Заполняем сам корпус водой;
Подготавливаем шланг нужного диаметра и опускаем его в воду;
Делаем подключение к электропитанию;

Как монтировать глубинный насос

Инструкция указывает, что монтаж глубинного насоса нужно начинать с подсоединения трубопровода.

Помимо этого погружные насосы для скважин, как выбрать необходимо, учитывать:

Наибольший напор механизма не должен быть выше предельного давления, которое могут выдержать устанавливаемые трубы.
Обычными шлангами можно пользоваться для полива сада и огорода, а также наполнения емкостей. Подсоединяются элементы через пластиковую муфту.
Стационарно устанавливается насос при его регулярном использовании. Вытаскивать устройство необходимо для профилактики, при необходимости ремонта в случае поломки.
Опускать в колодец нужно предельно аккуратно.
Для соединения берутся трубы металлические или пластиковые.
Фиксируется кабель агрегата.

Установка глубинного насоса

Капроновый трос нужно пропустить в специальные проушины расположенные на устройстве, а на его концы прикрепить пружинящую подвеску.
После проведенных предварительно работ насос устанавливается в скважину.

Принципы и критерии

Покупать оборудование, не задумываясь о его параметрах, не стоит. Это не даст желаемого эффекта

Для того чтобы подобрать нужный насос, следует обратить внимание на следующие критерии:

Мощность, износостойкость, надежность в эксплуатации. Чтобы повысить надежность оборудования, современные производители используют различные конструкционные решения. Например, солидные бренды для этих целей применяют инновационные материалы. Так, подшипники изготавливают из карбида вольфрама/керамики. Разумеется, потребителю не всегда известно о том, из чего сделаны те или иные детали. Поэтому нужно просто ориентироваться на бренды и выбирать изделия известных производителей. Дешевые насосы из строя выходят часто, а цена их ремонта обычно сопоставима со стоимостью нового насоса.
Энергоэффективность оборудования, величина КПД (чем больше — тем лучше). Эти показатели у разных моделей указаны в технической документации, так что сравнивать их можно.
Наличие дополнительных опций. Наиболее важными из них считаются различные системы защиты. Лучшие модели оснащены сразу несколькими. Это системы защиты от работы вхолостую (или всухую, как принято говорить), от перегрева, перегрузке, а также от смещения рабочего колеса (оно не должно «плавать» при пуске).
Наличие функции плавного пуска. На практике это означает уменьшение пускового тока, благодаря чему насос при работе разгоняется плавно. Это обеспечивает работу в оптимальном режиме, снижает износ агрегата, позволяет избежать перегрузки сети, продлевает срок службы оборудования.
Компактность насоса. Это помогает снизить расходы на монтажные работы.

Разумеется, у каждого потребителя могут быть дополнительные требования. И чем больше им будет соответствовать оборудование — тем лучше.

Насосы для колодцев – глубинные и поверхностные

Этот критерий для оборудования должен зависеть от глубины расположения источника. Сегодня существуют два популярных типа рассматриваемых агрегатов:

Поверхностные;
Погружные (они же глубинные).

Аппараты поверхностного действия могут применяться как отдельно, так и быть интегрированными в комплекс насосной станции. Их располагают вблизи колодезной шахты на поверхностном основании либо размещают в кессоне (особом углублении). В связи с тем, что данные приборы обладают небольшой глубиной всасывания (не больше 8 метров), то их используют на неглубоких источниках или в открытых колодцах. Это оборудование, в основном, применяется сезонно.

Насосы погружные размещаются ниже водного зеркала и используются для полноценного водоснабжения. Они удерживаются в рабочем положении специальным тросом, который закреплен вне колодезной шахты. Перекачиваемая жидкость по подъемному трубопроводу подается или в накопительную емкость или в гидроаккумулятор. В целях безопасной эксплуатации, в такой насосной системе предусмотрена автоматика, коя способна поддерживать нужное давление в водопроводной магистрали, одновременно предохраняя агрегат от «сухого хода» и лишних перегрузок. Погружные образцы возможно использовать круглогодично.

В шахту с глубиной в 10-15 метров, помпу возможно опустить на надежном тросе и укрепить ее на особом понтоне. Во время откачки воды в количестве, кое превысит параметр дебета скважины, аппарат самостоятельно отключится. Дабы не засасывать иловые массы, погружной насос, а именно принимающий его патрубок, необходимо устанавливать на расстоянии не меньше 1 метра от колодезного дна.

Ввиду того, что водный столб в колодце не отличается большой высотой и редко бывает выше 2 метров, предпочтительнее использовать специальные глубинные насосы, прямо предназначенные для колодцев. Подобные устройства более рассчитаны на такие источники и могут не терять своей работоспособности, если в их магистраль попадет некоторое количества ила или песка.

Параметры подбора

Насосы для скважин легко отличить даже по внешнему виду. Они представляют собой вытянутый в длину цилиндр из нержавейки или пластика. Естественно, модели из нержавеющей стали дороже — сталь должна быть высокого качества (обычно это пищевая AISI304). Насосы в пластиковом корпусе намного дешевле. Хоть их делают из особого ударопрочного пластика, с ними обращаться надо аккуратно — ударные нагрузки он все-таки не очень хорошо переносит. Все остальные параметры придется подбирать.

Краткие технические характеристики насоса для скважины

Расход воды и производительность насоса

Чтобы вода в доме или на даче была с достаточным напором, необходимо оборудование, которое может доставить требуемый объем жидкости. Этот параметр называется производительностью насоса, измеряется в литрах или миллилитрах (граммах) в единицу времени:

мл/с — миллилитры в секунду;
л/мин — литры в минуту;
л/ч или куб/ч (м3/ч) — литры или кубометры в час (один кубометр равен 1000 литров).

Скважинные насосы могут поднимать от 20 литров/мин до 200 литров/мин. Чем более производительный агрегат, тем больше потребляемая мощность и выше цена. Потому этот параметр выбираем с разумным запасом.

Один из ключевых параметров подбора скважинного насоса — производительность

Считается необходимое количество воды двумя методами. Первый учитывает количество проживающих людей и общий расход. Если живут в доме четыре человека, то расход воды в сутки будет по нормам 800 литров (по 200 л/чел). Если из скважины будет не только водоснабжение, но и полив, то необходимо добавить еще некоторое количество влаги. Общую сумму делим на 12 (не на 24 часа, потому что ночью водопроводом пользуемся по минимуму). Получаем сколько будем в среднем расходовать в час. Разделив его на 60, получаем требуемую производительность насоса.

Например, на семью из четырех человек и полив небольшого огорода уходит 1500 литров в сутки. Делим на 12, получаем 125 литров/час. В минуту это будет 2,08 л/мин. Если у вас часто бывают гости, воды может потребоваться немного больше, так что расход можем увеличить примерно на 20%. Тогда нужно будет искать насос с производительностью около 2,2-2,3 литра в минуту.

Высота подъема (напор)

Подбирая насос для скважины, вы неминуемо будете изучать технические характеристики. Там есть такие параметры как высота подъема и глубина погружения. Высота подъема — называется еще напор — расчетная величина. Она учитывает глубину, с которой насос будет качать воду, высоту, на которую ее надо поднять в доме, протяженность горизонтального участка и сопротивление труб. Рассчитывается по формуле:

Формула расчета напора насоса

Пример расчета требуемого напора. Пусть надо будет поднимать воду с глубины (место установки насоса) 35 метров. Горизонтальный участок составляет 25 метров, что приравнивается к 2,5 метрам подъема. Дом двухэтажный, наивысшая точка — душ на втором этаже на высоте 4,5 м. Теперь считаем: 35 м + 2,5 м + 4,5 м = 42 м. Эту цифру умножаем на поправочный коэффициент: 42 * 1,1 5 = 48,3 м. То есть, минимальный напор или высота подъема — 50 метров.

Если в системе водоснабжения дома присутствует гидроаккумулятор, в расчет берется не расстояние до высшей точки, а его сопротивление. Оно зависит от давления в емкости. Одна атмосфера приравнивается 10 метрам напора. То есть, если в ГА давление 2 атм, при расчете вместо высоты дома подставляете 20 м.

Глубина погружения

Еще один важный параметр в технических характеристиках — глубина погружения. Это величина, с которой насос может выкачать воду. Она изменяется от 8-10 м для совсем маломощных моделей до 200 м и больше. То есть выбирая насос для скважины, вам надо смотреть сразу на обе характеристики.

Для разных скважин глубина погружения разная

Как же определить, насколько глубоко надо опускать насос? Эта цифра должна стоять в паспорте на скважину. Она зависит от общей глубины скважины, ееразмера (диаметра) и дебита (скорости с которой прибывает вода). В общем случае рекомендации такие: насос должен находится ниже зеркала воды не менее чем на 15-20 метров, но лучше еще ниже. При включении насоса уровень жидкости снижается на 3-8 метров. Оставшееся над ним количество и выкачивается. Если насос очень производительный, он качает быстро, опускать его надо ниже, иначе он будет часто отключаться из-за отсутствия воды.

Диаметр скважины

Немаловажную роль в подборе оборудования играет диаметр скважины. Большая часть бытовых скважинных насосов имеет размеры от 70 мм до 102 мм. Вообще это параметр принято измерять в дюймах. Если так, то проще всего найти трех и четырех дюймовые экземпляры. Остальные поставляются на заказ.

Насос для скважины должен помещаться в обсадную трубу

Подходящие насосы

Когда владелец участка выбирает погружные насосы для колодца, какой лучше является самым важным вопросом. Однако для того чтобы на него ответить, нужно разобраться в основных принципах устройства такого оборудования.

Погружной насос (он же скважинный) является наиболее практичным и универсальным типом агрегата. Он подходит для глубокого колодца, поскольку позволяет качать воду с глубины от 9 до 200 м. Такой насос можно установить для загородного дома, в котором живут круглый год — он легко обеспечит потребности в воде даже зимой. И, конечно, такой тип прибором подходит для дачи.

Очень часто для колодцев используются погружные вибрационные насосы. Принцип их работу основан на обеспечении разницы давления между мембраной и встроенным вибратором. Такое умное техническое решение позволяет обеспечить отток воды благодаря колебаниям. Однако вибрация имеет и побочные эффекты. В частности, она может привести к тому, что выйдет из строя фильтрационная система. Несколько компенсировать такое действие помогает наличие термовыключателя. Но нужно быть внимательным — он есть не в каждой модели.

Еще один достаточно практичный вариант — это центробежный скважинный насос. Принцип его работы заключается в использовании центробежной силы, которая создается лопастями соответствующего колеса. Значительная часть современных водяных насосов относится именно к этой категории оборудования. Преимуществом центробежной конструкции является то, что такие агрегаты в наименьшей степени чувствительны к наличию в воде песчинок и других мелких частиц. Благодаря этому можно подобрать нужный вариант даже при достаточно высокой степени загрязнения воды.

Центробежные насосы надежны и универсальны. Они бывают разных типов. Чаще всего в отдельную категорию выделяют глубинные насосы. Они также работают от взаимного движения лопаток и колес, между которыми формируется центробежная сила. Но их можно использовать на глубине более 20 м.

Подведение коммуникаций к таким насосам осуществляется через адаптер или через кессон, который выполняет функции ревизионного колодца. Туда нужно подвести и подключить кабель питания и трубу. Кессоны бывают нескольких видов, их делают из бетона, металла или пластика. Последние изготавливают в заводских условиях, и они считаются более практичными.
